Зміст
Ваш автомобіль Renault Clio
Експлуатація
- Панель приладів та органи керування
- Система опалення та кондиціонування повітря
- Несправності та можливі шляхи їх усунення
Регулярне технічне обслуговування – бензинові двигуни
- Загальна інформація
- Регулярне технічне обслуговування
- Заміна моторної оливи та фільтра
- Заміна фільтру частинок
- Перевірка стоянкового гальма
- Перевірка гальмівних колодок та дисків
- Перевірка зчеплення
- Перевірка та заміна допоміжного приводного ременя
- Перевірка ременів безпеки
- Перевірка електричних систем
- Перевірка системи випуску відпрацьованих газів
- Перевірка підвіски та системи рульового управління
- Перевірка шлангів і наявності протікань
- Перевірка болтів кріплення коліс
- Перевірка стану панелей та днища кузова
- Перевірка амортизаторів
- Заміна свічок запалювання та перевірка системи запалення
- Заміна повітряного фільтра
- Перевірка задніх гальмівних колодок та гальмівних барабанів
- Перевірка рівня трансмісійної оливи механічної коробки передач
- Перевірка кутів встановлення передніх коліс
- Перевірка стану системи кондиціонування
- Дорожнє випробування
- Заміна ременя приводу ГРМ
- Заміна гальмівної рідини
- Заміна охолоджуючої рідини
Регулярне технічне обслуговування – дизельні двигуни
- Загальна інформація
- Регулярне технічне обслуговування
- Заміна моторної оливи та фільтра
- Заміна повітряного фільтра
- Заміна фільтру частинок
- Перевірка стоянкового гальма
- Перевірка гальмівних колодок та дисків
- Перевірка зчеплення
- Перевірка та заміна допоміжного приводного ременя
- Перевірка ременів безпеки
- Перевірка електричних систем
- Перевірка системи випуску відпрацьованих газів
- Перевірка підвіски та системи рульового управління
- еревірка шлангів і наявності протікань
- Перевірка болтів кріплення коліс
- Перевірка стану панелей та днища кузова
- Перевірка амортизаторів
- Заміна паливного фільтра
- Перевірка задніх гальмівних колодок та гальмівних барабанів
- Перевірка рівня трансмісійного мастила механічної коробки передач
- Перевірка кутів установки передніх коліс
- Перевірка стану системи кондиціонування
- Дорожнє випробування
- Заміна ременя приводу ГРМ
- Заміна гальмівної рідини
- Заміна охолоджуючої рідини
Процедури ремонту без вилучення двигуна із моторного відсіку – бензинові двигуни об'ємом 1,2 л
- Загальна інформація
- Перевірка компресії – опис та пояснення
- Визначення верхньої мертвої точки для поршня циліндра № 1
- Клапанний зазор – регулювання
- Шків коленвала – зняття та встановлення
- Кришки ременя приводу ГРМ – зняття та встановлення
- Ремінь приводу ГРМ – зняття, перевірка, встановлення та регулювання
- Натягувач ременя приводу ГРМ та зірочки – зняття, перевірка та встановлення
- Сальник розподільного валу – заміна
- Розподвал - зняття, перевірка та встановлення
- Головка блока циліндрів – зняття та встановлення
- Піддон картера та напірний оливний патрубок – зняття та встановлення
- Оливний насос – зняття та встановлення
- Оливний насос – розбирання, перевірка та збирання
- Сальники колінвалу - заміна
- Маховик – зняття, перевірка та встановлення
- Опори двигуна/коробки передач – перевірка, зняття та встановлення
Процедури ремонту без вилучення двигуна з моторного відсіку – бензинові двигуни об'ємом 1,4 та 1,6 л
- Загальна інформація
- Перевірка компресії – опис та пояснення
- Визначення верхньої мертвої точки для поршня циліндра № 1
- Ремінь приводу ГРМ – зняття, перевірка та встановлення
- Зірочки та натягувач ременя приводу ГРМ – зняття, перевірка та встановлення
- Сальник розподільного вала - заміна
- Розподвали – зняття, перевірка та встановлення
- Головка блока циліндрів – зняття, перевірка та встановлення
- Піддон картера – зняття та встановлення
- Оливний насос та зірочки – зняття, перевірка та встановлення
- Сальники колінвалу – заміна
- Опори двигуна/коробки передач – перевірка та заміна
- Маховик / провідний диск зчеплення – зняття, перевірка та встановлення
Процедури ремонту без вилучення двигуна із моторного відсіку – дизельні двигуни
- Загальна інформація
- Перевірка компресії та перевірка герметичності – опис та пояснення
- Двигун у зборі / отвори установки фаз газорозподілу – загальна інформація та використання
- Клапанний зазор – перевірка та регулювання
- Ремінь приводу ГРМ – зняття, перевірка та встановлення
- Зірочки, паразитний шків і натягувач ременя приводу ГРМ – зняття та встановлення
- Сальники розподільного вала - заміна
- Розподвал і штовхачі – зняття, перевірка та встановлення
- Головка блока циліндрів – зняття, перевірка та встановлення
- Піддон картера – зняття та встановлення
- Оливний насос та зірочки – зняття, перевірка та встановлення
- Сальники колінвалу – заміна
- Маховик – зняття, перевірка та встановлення
- Опори двигуна – заміна
Вилучення двигуна з моторного відсіку та процедури капітального ремонту
- Загальна інформація
- Капітальний ремонт двигуна – загальна інформація
- Зняття двигуна – методи та запобіжні заходи
- Двигун – зняття та встановлення
- Капітальний ремонт двигуна – послідовність розбирання
- Головка блока циліндрів – розбирання
- Головка блока циліндрів та клапани – очищення та перевірка
- Головка блока циліндрів – збирання
- Поршень / шатун у зборі – зняття
- Колінвал - зняття
- Блок циліндрів / картер – очищення та перевірка
- Поршень / шатун у зборі – перевірка
- Колінвал – перевірка
- Корінні вальниці та вкладки нижньої головки шатуна – перевірка
- Капітальний ремонт двигуна – послідовність збирання
- Колінвал – встановлення
- Поршень / шатун у зборі – встановлення
- Двигун – початок руху після капітального ремонту
Система охолодження, обігрівач та система кондиціонування
- Загальна інформація
- Шланги системи охолодження – заміна
- Радіатор – зняття, перевірка, очищення та встановлення
- Розширювальний бачок системи охолодження – зняття, перевірка та встановлення
- Термостат – зняття та встановлення
- Вентилятор системи охолодження з електричним приводом у зборі – зняття та встановлення
- Вимикач вентилятора системи охолодження – загальна інформація
- Датчик температури охолоджуючої рідини – перевірка, зняття та встановлення
- Водяний насос – зняття та встановлення
- Опалювач – загальна інформація та перевірки
- Компоненти обігрівача – зняття та встановлення
- Повітропроводи та вентиляційні отвори обігрівача – зняття та встановлення
- Елементи керування обігрівачем – зняття та встановлення
- Система кондиціонування повітря – загальна інформація
- Система кондиціонування повітря – перевірка та технічне обслуговування
- Система кондиціонування повітря – зняття та встановлення компонентів
Система живлення та випуску відпрацьованих газів – бензинові двигуни
- Загальна інформація та запобіжні заходи
- Повітряний фільтр у зборі та повітропроводи – зняття та встановлення
- Педаль акселератора – зняття та встановлення
- Неетильоване паливо – загальна інформація та використання
- Система упорскування палива – загальна інформація
- Система упорскування палива – скидання тиску
- Паливний насос – зняття та встановлення
- Передатчик рівня палива та регулятор тиску – перевірка, зняття та встановлення
- Паливний бак – зняття та встановлення
- Корпус дросельної заслінки – зняття та встановлення
- Система упорскування палива – перевірка та регулювання
- Компоненти системи розподіленого впорскування палива - зняття та встановлення
- Коллектори – зняття та встановлення
- Турбокомпресор – зняття та встановлення
- Система випуску відпрацьованих газів – загальна інформація, зняття та встановлення
Система живлення та випуску відпрацьованих газів – дизельні двигуни
- Загальна інформація
- Повітряний фільтр у зборі – зняття та встановлення
- Передавач рівня палива – зняття, перевірка та встановлення
- Паливний бак – зняття та встановлення
- Система упорскування палива – заправка паливом та прокачування
- Частота обертання на холостому ході – загальна інформація
- Педаль акселератора – зняття та встановлення
- Електронний блок керування двигуном – зняття та встановлення
- Паливний насос високого тиску (ТНВД) – зняття та встановлення
- Компоненти ТНВД – зняття та встановлення
- Паливні форсунки – перевірка, зняття та встановлення
- Паливна рампа (система Common rail) – зняття та встановлення
- Коллектори – зняття та встановлення
- Турбокомпресор - опис
- Турбокомпресор – зняття та встановлення
- Проміжний охолоджувач – зняття та встановлення
- Компоненти системи випуску відпрацьованих газів – загальна інформація та заміна компонентів
Системи контролю шкідливих викидів
- Загальна інформація та запобіжні заходи
- Системи контролю шкідливих викидів (бензинові двигуни) – перевірка та заміна компонентів
- Системи контролю шкідливих викидів (дизельні двигуни) – перевірка та заміна компонентів
- Каталітичний нейтралізатор – загальна інформація та запобіжні заходи
Системи пуску та підзарядки
- Загальна інформація та запобіжні заходи
- Виявлення несправностей в електричній системі – загальна інформація
- Акумуляторна батарея – перевірка та зарядка
- Акумуляторна батарея – зняття та встановлення
- Система підзарядки – перевірка
- Генератор – перевірка
- Генератор – зняття та встановлення
- Система запуску – перевірка
- Стартер – зняття та встановлення
Система запалювання – бензинові двигуни
- Система запалювання – загальна інформація та запобіжні заходи
- Система запалювання – перевірка
- Високовольтні котушки запалювання – зняття, перевірка та встановлення
- Датчик детонації – зняття та встановлення
- Випередження запалення – перевірка та регулювання
Система передпускового підігріву – дизельні двигуни
- Система передпускового підігріву – опис та перевірка
- Свічки розжарювання – зняття, перевірка та встановлення
- Блок керування системи передпускового підігріву – зняття та встановлення
- Датчик температури охолоджуючої рідини – зняття, перевірка та встановлення
Зчеплення
- Загальна інформація
- Головний циліндр зчеплення – зняття та встановлення
- Робочий циліндр зчеплення – зняття та встановлення
- Гідравлічні шланги зчеплення – зняття та встановлення
- Гідравлічна система зчеплення – прокачування
- Педаль зчеплення – зняття та встановлення
- Датчики педалі зчеплення – зняття та встановлення
- Зчеплення в зборі – зняття, перевірка та встановлення
- Вижимна вальниця зчеплення – зняття, перевірка та встановлення
Механічна коробка передач
- Загальна інформація
- Трансмісійне мастило - злив і заправка
- Механізм перемикання передач (6-ступінчаста коробка передач) – регулювання
- Механізм перемикання передач – зняття та встановлення
- Сальники – заміна
- Вимикач ліхтарів заднього ходу – перевірка, зняття та встановлення
- Механічна коробка передач – зняття та встановлення
- Капітальний ремонт механічної коробки передач – загальна інформація
Автоматична коробка передач
- Загальна інформація
- Робоча рідина автоматичної коробки передач – злив та заправка
- Трос перемикання – регулювання
- Важіль селектора в зборі – зняття та встановлення
- Трос перемикання – загальна інформація
- Сальники – заміна
- Охолоджувач робочої рідини автоматичної коробки передач – зняття та встановлення
- Багатофункціональний вимикач – зняття, встановлення та регулювання
- Автоматична коробка передач – зняття та встановлення
- Капітальний ремонт автоматичної коробки передач – загальна інформація
Привідні вали
- Загальна інформація
- Привідні вали – зняття та встановлення
- Пильовик зовнішнього ШРУСу – заміна
- Пильовик внутрішнього ШРУСу - заміна
- Капітальний ремонт привідного валу – загальна інформація
Гальмівна система
- Загальна інформація
- Педаль гальма – зняття та встановлення
- Вакуумний підсилювач гальм - загальна інформація, перевірка, зняття та встановлення
- Перевірочний клапан вакуумного підсилювача гальм – зняття, перевірка та встановлення
- Гідравлічна система – видалення повітря
- Гідравлічні трубопроводи та шланги – заміна
- Головний гальмівний циліндр – зняття та встановлення
- Передні гальмівні колодки дискового гальма – заміна
- Передній гальмівний супорт – зняття, капітальний ремонт та встановлення
- Передній гальмівний диск – перевірка, зняття та встановлення
- Задній гальмівний барабан – зняття, перевірка та встановлення
- Задні гальмівні колодки барабанного гальма – перевірка та заміна
- Задній робочий циліндр – зняття та встановлення
- Важіль гальма стоянки – зняття та встановлення
- Троси стоянкового гальма - зняття та встановлення
- Задні гальмівні колодки дискового гальма – перевірка та заміна
- Зданий гальмівний супорт - зняття, капітальний ремонт і встановлення
- Задній гальмівний диск – зняття, перевірка та встановлення
- Вимикач стоп-сигналів – зняття, встановлення та регулювання
- Антиблокувальна система (ABS) – загальна інформація
- Компоненти антиблокувальної системи (ABS) – зняття та встановлення
- Вакуумний насос (моделі автомобілів, оснащені дизельними двигунами) - зняття та встановлення
- Вакуумний насос (моделі автомобілів, оснащені дизельними двигунами) - перевірка та капітальний ремонт
Підвіска та кермо
- Загальна інформація
- Передній поворотний кулак – зняття та встановлення
- Вальниці передньої маточини – перевірка та заміна
- Передня стійка підвіски – зняття та встановлення
- Передня стійка підвіски – розбирання, перевірка та збирання
- Стабілізатор поперечної стійкості передньої підвіски – зняття та встановлення
- Нижній важіль передньої підвіски – зняття, капітальний ремонт установка
- Кульова опора нижнього важеля передньої підвіски – зняття та встановлення
- Вальниці задньої маточини – перевірка, зняття та встановлення
- Задній амортизатор – зняття, перевірка та встановлення
- Вита пружина задньої підвіски – зняття та встановлення
- Задній міст/втулки поздовжнього важеля підвіски зняття, капітальний ремонт та встановлення
- Дорожній просвіт автомобіля – загальна інформація та перевірка
- Рульове колесо – зняття та встановлення
- Рульова колонка/сервопривід – зняття, перевірка та встановлення
- Гумовий пильник рульового редуктора – заміна
- Рульовий редуктор – зняття, перевірка та встановлення
- Шаровий шарнір наконечника поперечної рульової тяги – зняття та встановлення
- Поперечна рульова тяга і внутрішній кульовий шарнір - зняття та встановлення
- Регулювання кутів установки та кута повороту керованих коліс - загальна інформація
Конструкція та компоненти кузова
- Загальна інформація
- Технічне обслуговування - кузов і рама
- Технічне обслуговування – оббивка та килимки
- Усунення дрібних пошкоджень кузова – ремонт
- Усунення серйозних пошкоджень кузова – загальна інформація
- Бампери – зняття та встановлення
- Панелі повітрозабірників – зняття та встановлення
- Капот та навіси – зняття, встановлення та регулювання
- Компоненти замка капота – зняття та встановлення
- Двері та обмежувачі – зняття, встановлення та регулювання
- Ручка та компоненти замка дверей – зняття та встановлення
- Скло та склопідйомник – зняття та встановлення
- Двері багажного відділення, компоненти замка та стійки – зняття та встановлення
- Компоненти замку дверей багажного відділення – зняття та встановлення
- Компоненти центрального замка – загальна інформація
- Компоненти електросклопідйомників – зняття та встановлення
- Дзеркала – зняття, встановлення та заміна дзеркал
- Вітрове скло та скло задніх дверей - загальна інформація
- Нерухоме скло задніх дверей – зняття та встановлення
- Компоненти люка – зняття та встановлення
- Зовнішні компоненти кузова – зняття та встановлення
- Сидіння – зняття та встановлення
- Компоненти ременів безпеки – зняття та встановлення
- Система переднатягувачів ременів безпеки – загальна інформація та заміна компонентів
- Внутрішнє облицювання – загальна інформація
- Внутрішні панелі облицювання – зняття та встановлення
- Центральна консоль – зняття та встановлення
- Панелі облицювання салону та компоненти – зняття та встановлення
Електрообладнання та електросистеми
- Загальна інформація та запобіжні заходи
- Виявлення несправностей в електричній системі – загальна інформація
- Блок запобіжників – зняття та вустановка
- Запобіжники та реле – зняття та заміна
- ЦЕКБС (Центральний електронний комутаційний блок у салоні) - загальна інформація, зняття та встановлення
- Вимикачі – зняття та встановлення
- Лампи (зовнішнє освітлення) – заміна
- Лампи (внутрішнє освітлення) – заміна
- Зовнішні блок-фари – зняття та встановлення
- Внутрішні лампи освітлення – зняття та встановлення
- Компоненти механізму регулювання висоти фар головного освітлення – зняття та монтаж встановлення
- Панель приладів - зняття та встановлення
- Компоненти панелі приладів – загальна інформація
- Допоміжний дисплей – зняття та встановлення
- Годинник – загальна інформація
- Компоненти дисплея температури навколишнього середовища – зняття та встановлення
- Прикурювач – зняття та встановлення
- Звуковий сигнал – зняття та встановлення
- Важіль склоочисника – зняття та встановлення
- Сервопривід та тяга склоочисника вітрового скла – зняття та встановлення
- Сервопривід та тяга склоочисника заднього вікна – зняття та встановлення
- Компоненти омивача вітрового скла та заднього вікна – зняття та встановлення
- Блок аудіосистеми – зняття та встановлення
- Динаміки – зняття та встановлення
- Радіоантена – зняття та встановлення
- Протиугінна система – загальна інформація
- Система подушок безпеки – загальна інформація та запобіжні заходи
- Компоненти системи подушок безпеки – зняття та встановлення
- Електричні схеми
Додатки
Розподільний вал і штовхачі – зняття, перевірка та встановлення Renault Clio III з 2005 року
Зазвичай користувачі нашого сайту знаходять цю сторінку за такими запитами:
не заводиться Renault Clio III, моменти затягування Renault Clio III, несправності Renault Clio III, мануал Renault Clio III, Renault Clio III, характеристики Renault Clio III, будова Renault Clio III, ремонт Renault Clio III, коди помилок Renault Clio III
8. Розподільний вал і штовхачі – зняття, перевірка та встановлення
Примітка:

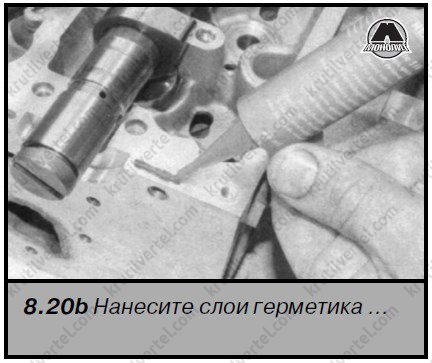

При виконанні цієї процедури вам знадобиться новий сальник розподільного валу, відповідний герметик для кришок підшипників розподільного валу і кришка головки блоку циліндрів.
Зняття
1. Зняття розподільного валу зазвичай потрібно лише у випадку, коли необхідно отримати доступ до штовхачів (наприклад, для перевірки клапанного зазору) або під час капітального ремонту головки блоку циліндрів. Щоб здійснити капітальний ремонт головки блоку циліндрів, зніміть головку, як описано в розділі 9.
2. Зніміть зірочку розподільного валу, як описано в розділі 6.
3. Послабте затискач та від'єднайте повітряний шланг від задньої частини повітряного фільтра. Відкрутіть болт кріплення та зніміть повітряний фільтр у зборі.
4. Від'єднайте шланг вентиляції газів від кришки головки блоку циліндрів.
5. Від'єднайте зворотні паливопроводи від затискачів на клапанній кришці.
6. Відкрутіть болти кріплення та зніміть кришку головки блоку циліндрів з верхньої частини головки блоку циліндрів.
7. Зніміть вакуумний насос підсилювача гальм, щоб отримати детальну інформацію, зверніться до розділу 9. Зверніть увагу на положення приводної муфти всередині насоса, яка поєднується з пазом на краю розподільного валу (дивіться ілюстрації).
8. Використовуючи індикатор годинного типу, виміряйте осьовий люфт розподільного валу та порівняйте отриманий результат зі значеннями, наведеними у специфікаціях (дивіться ілюстрацію). Таким чином, ви отримаєте дані щодо наявності зносу на опорних поверхнях.
9. Якщо ви збираєтесь встановлювати оригінальний розподільний вал, рекомендується виміряти клапанний зазор, як описано в розділі 4, щоб ви мали можливість придбати штовхачі необхідних розмірів перед встановленням розподільного валу.
10. Переконайтеся, що на кришках підшипників розподільного валу нанесені мітки, якщо вони відсутні, виконайте ідентифікаційні мітки самостійно, щоб при установці не переплутати кришки. Пронумеруйте кришки підшипників, починаючи з краю двигуна, на якому встановлений маховик (дивіться ілюстрацію).
11. Поступово ослабте болти кріплення кришок підшипників, доки клапанні пружини не розіжмуться. Видаліть болти кріплення та зніміть кришки підшипників.
12. Зніміть розподільний вал разом із сальників (дивіться ілюстрацію).
13. Зніміть штовхачі, переконавшись, що кожен штовхач пронумеровано. Помістіть штовхачі в окремі ящики або пронумеровані відсіки, щоб при встановленні всі штовхачі були поміщені у вихідне положення. Якщо при вимірюванні клапанного зазору ви виявили невідповідність, використовуйте мікрометр, щоб виміряти товщину штовхача від верхньої до внутрішньої поверхні, що стикається зі стрижнем клапана. Зверніться до розділу 4 для отримання детальної інформації та придбайте штовхачі необхідного розміру.
Перевірка
14. Перевірте кулачки та вкладиші підшипників на наявність задир та інших очевидних ознак зносу. Замініть розподільний вал за наявності очевидних ознак зносу.
15. Замініть сальник на краю розподільного валу. Змастіть кромки нового сальника перед встановленням і зберігайте розподільний вал таким чином, щоб не пошкодити сальник. Ви також можете встановити сальник після встановлення розподільного валу у вихідне положення.
