Зміст
Ваш автомобіль Renault Clio
Експлуатація
- Панель приладів та органи керування
- Система опалення та кондиціонування повітря
- Несправності та можливі шляхи їх усунення
Регулярне технічне обслуговування – бензинові двигуни
- Загальна інформація
- Регулярне технічне обслуговування
- Заміна моторної оливи та фільтра
- Заміна фільтру частинок
- Перевірка стоянкового гальма
- Перевірка гальмівних колодок та дисків
- Перевірка зчеплення
- Перевірка та заміна допоміжного приводного ременя
- Перевірка ременів безпеки
- Перевірка електричних систем
- Перевірка системи випуску відпрацьованих газів
- Перевірка підвіски та системи рульового управління
- Перевірка шлангів і наявності протікань
- Перевірка болтів кріплення коліс
- Перевірка стану панелей та днища кузова
- Перевірка амортизаторів
- Заміна свічок запалювання та перевірка системи запалення
- Заміна повітряного фільтра
- Перевірка задніх гальмівних колодок та гальмівних барабанів
- Перевірка рівня трансмісійної оливи механічної коробки передач
- Перевірка кутів встановлення передніх коліс
- Перевірка стану системи кондиціонування
- Дорожнє випробування
- Заміна ременя приводу ГРМ
- Заміна гальмівної рідини
- Заміна охолоджуючої рідини
Регулярне технічне обслуговування – дизельні двигуни
- Загальна інформація
- Регулярне технічне обслуговування
- Заміна моторної оливи та фільтра
- Заміна повітряного фільтра
- Заміна фільтру частинок
- Перевірка стоянкового гальма
- Перевірка гальмівних колодок та дисків
- Перевірка зчеплення
- Перевірка та заміна допоміжного приводного ременя
- Перевірка ременів безпеки
- Перевірка електричних систем
- Перевірка системи випуску відпрацьованих газів
- Перевірка підвіски та системи рульового управління
- еревірка шлангів і наявності протікань
- Перевірка болтів кріплення коліс
- Перевірка стану панелей та днища кузова
- Перевірка амортизаторів
- Заміна паливного фільтра
- Перевірка задніх гальмівних колодок та гальмівних барабанів
- Перевірка рівня трансмісійного мастила механічної коробки передач
- Перевірка кутів установки передніх коліс
- Перевірка стану системи кондиціонування
- Дорожнє випробування
- Заміна ременя приводу ГРМ
- Заміна гальмівної рідини
- Заміна охолоджуючої рідини
Процедури ремонту без вилучення двигуна із моторного відсіку – бензинові двигуни об'ємом 1,2 л
- Загальна інформація
- Перевірка компресії – опис та пояснення
- Визначення верхньої мертвої точки для поршня циліндра № 1
- Клапанний зазор – регулювання
- Шків коленвала – зняття та встановлення
- Кришки ременя приводу ГРМ – зняття та встановлення
- Ремінь приводу ГРМ – зняття, перевірка, встановлення та регулювання
- Натягувач ременя приводу ГРМ та зірочки – зняття, перевірка та встановлення
- Сальник розподільного валу – заміна
- Розподвал - зняття, перевірка та встановлення
- Головка блока циліндрів – зняття та встановлення
- Піддон картера та напірний оливний патрубок – зняття та встановлення
- Оливний насос – зняття та встановлення
- Оливний насос – розбирання, перевірка та збирання
- Сальники колінвалу - заміна
- Маховик – зняття, перевірка та встановлення
- Опори двигуна/коробки передач – перевірка, зняття та встановлення
Процедури ремонту без вилучення двигуна з моторного відсіку – бензинові двигуни об'ємом 1,4 та 1,6 л
- Загальна інформація
- Перевірка компресії – опис та пояснення
- Визначення верхньої мертвої точки для поршня циліндра № 1
- Ремінь приводу ГРМ – зняття, перевірка та встановлення
- Зірочки та натягувач ременя приводу ГРМ – зняття, перевірка та встановлення
- Сальник розподільного вала - заміна
- Розподвали – зняття, перевірка та встановлення
- Головка блока циліндрів – зняття, перевірка та встановлення
- Піддон картера – зняття та встановлення
- Оливний насос та зірочки – зняття, перевірка та встановлення
- Сальники колінвалу – заміна
- Опори двигуна/коробки передач – перевірка та заміна
- Маховик / провідний диск зчеплення – зняття, перевірка та встановлення
Процедури ремонту без вилучення двигуна із моторного відсіку – дизельні двигуни
- Загальна інформація
- Перевірка компресії та перевірка герметичності – опис та пояснення
- Двигун у зборі / отвори установки фаз газорозподілу – загальна інформація та використання
- Клапанний зазор – перевірка та регулювання
- Ремінь приводу ГРМ – зняття, перевірка та встановлення
- Зірочки, паразитний шків і натягувач ременя приводу ГРМ – зняття та встановлення
- Сальники розподільного вала - заміна
- Розподвал і штовхачі – зняття, перевірка та встановлення
- Головка блока циліндрів – зняття, перевірка та встановлення
- Піддон картера – зняття та встановлення
- Оливний насос та зірочки – зняття, перевірка та встановлення
- Сальники колінвалу – заміна
- Маховик – зняття, перевірка та встановлення
- Опори двигуна – заміна
Вилучення двигуна з моторного відсіку та процедури капітального ремонту
- Загальна інформація
- Капітальний ремонт двигуна – загальна інформація
- Зняття двигуна – методи та запобіжні заходи
- Двигун – зняття та встановлення
- Капітальний ремонт двигуна – послідовність розбирання
- Головка блока циліндрів – розбирання
- Головка блока циліндрів та клапани – очищення та перевірка
- Головка блока циліндрів – збирання
- Поршень / шатун у зборі – зняття
- Колінвал - зняття
- Блок циліндрів / картер – очищення та перевірка
- Поршень / шатун у зборі – перевірка
- Колінвал – перевірка
- Корінні вальниці та вкладки нижньої головки шатуна – перевірка
- Капітальний ремонт двигуна – послідовність збирання
- Колінвал – встановлення
- Поршень / шатун у зборі – встановлення
- Двигун – початок руху після капітального ремонту
Система охолодження, обігрівач та система кондиціонування
- Загальна інформація
- Шланги системи охолодження – заміна
- Радіатор – зняття, перевірка, очищення та встановлення
- Розширювальний бачок системи охолодження – зняття, перевірка та встановлення
- Термостат – зняття та встановлення
- Вентилятор системи охолодження з електричним приводом у зборі – зняття та встановлення
- Вимикач вентилятора системи охолодження – загальна інформація
- Датчик температури охолоджуючої рідини – перевірка, зняття та встановлення
- Водяний насос – зняття та встановлення
- Опалювач – загальна інформація та перевірки
- Компоненти обігрівача – зняття та встановлення
- Повітропроводи та вентиляційні отвори обігрівача – зняття та встановлення
- Елементи керування обігрівачем – зняття та встановлення
- Система кондиціонування повітря – загальна інформація
- Система кондиціонування повітря – перевірка та технічне обслуговування
- Система кондиціонування повітря – зняття та встановлення компонентів
Система живлення та випуску відпрацьованих газів – бензинові двигуни
- Загальна інформація та запобіжні заходи
- Повітряний фільтр у зборі та повітропроводи – зняття та встановлення
- Педаль акселератора – зняття та встановлення
- Неетильоване паливо – загальна інформація та використання
- Система упорскування палива – загальна інформація
- Система упорскування палива – скидання тиску
- Паливний насос – зняття та встановлення
- Передатчик рівня палива та регулятор тиску – перевірка, зняття та встановлення
- Паливний бак – зняття та встановлення
- Корпус дросельної заслінки – зняття та встановлення
- Система упорскування палива – перевірка та регулювання
- Компоненти системи розподіленого впорскування палива - зняття та встановлення
- Коллектори – зняття та встановлення
- Турбокомпресор – зняття та встановлення
- Система випуску відпрацьованих газів – загальна інформація, зняття та встановлення
Система живлення та випуску відпрацьованих газів – дизельні двигуни
- Загальна інформація
- Повітряний фільтр у зборі – зняття та встановлення
- Передавач рівня палива – зняття, перевірка та встановлення
- Паливний бак – зняття та встановлення
- Система упорскування палива – заправка паливом та прокачування
- Частота обертання на холостому ході – загальна інформація
- Педаль акселератора – зняття та встановлення
- Електронний блок керування двигуном – зняття та встановлення
- Паливний насос високого тиску (ТНВД) – зняття та встановлення
- Компоненти ТНВД – зняття та встановлення
- Паливні форсунки – перевірка, зняття та встановлення
- Паливна рампа (система Common rail) – зняття та встановлення
- Коллектори – зняття та встановлення
- Турбокомпресор - опис
- Турбокомпресор – зняття та встановлення
- Проміжний охолоджувач – зняття та встановлення
- Компоненти системи випуску відпрацьованих газів – загальна інформація та заміна компонентів
Системи контролю шкідливих викидів
- Загальна інформація та запобіжні заходи
- Системи контролю шкідливих викидів (бензинові двигуни) – перевірка та заміна компонентів
- Системи контролю шкідливих викидів (дизельні двигуни) – перевірка та заміна компонентів
- Каталітичний нейтралізатор – загальна інформація та запобіжні заходи
Системи пуску та підзарядки
- Загальна інформація та запобіжні заходи
- Виявлення несправностей в електричній системі – загальна інформація
- Акумуляторна батарея – перевірка та зарядка
- Акумуляторна батарея – зняття та встановлення
- Система підзарядки – перевірка
- Генератор – перевірка
- Генератор – зняття та встановлення
- Система запуску – перевірка
- Стартер – зняття та встановлення
Система запалювання – бензинові двигуни
- Система запалювання – загальна інформація та запобіжні заходи
- Система запалювання – перевірка
- Високовольтні котушки запалювання – зняття, перевірка та встановлення
- Датчик детонації – зняття та встановлення
- Випередження запалення – перевірка та регулювання
Система передпускового підігріву – дизельні двигуни
- Система передпускового підігріву – опис та перевірка
- Свічки розжарювання – зняття, перевірка та встановлення
- Блок керування системи передпускового підігріву – зняття та встановлення
- Датчик температури охолоджуючої рідини – зняття, перевірка та встановлення
Зчеплення
- Загальна інформація
- Головний циліндр зчеплення – зняття та встановлення
- Робочий циліндр зчеплення – зняття та встановлення
- Гідравлічні шланги зчеплення – зняття та встановлення
- Гідравлічна система зчеплення – прокачування
- Педаль зчеплення – зняття та встановлення
- Датчики педалі зчеплення – зняття та встановлення
- Зчеплення в зборі – зняття, перевірка та встановлення
- Вижимна вальниця зчеплення – зняття, перевірка та встановлення
Механічна коробка передач
- Загальна інформація
- Трансмісійне мастило - злив і заправка
- Механізм перемикання передач (6-ступінчаста коробка передач) – регулювання
- Механізм перемикання передач – зняття та встановлення
- Сальники – заміна
- Вимикач ліхтарів заднього ходу – перевірка, зняття та встановлення
- Механічна коробка передач – зняття та встановлення
- Капітальний ремонт механічної коробки передач – загальна інформація
Автоматична коробка передач
- Загальна інформація
- Робоча рідина автоматичної коробки передач – злив та заправка
- Трос перемикання – регулювання
- Важіль селектора в зборі – зняття та встановлення
- Трос перемикання – загальна інформація
- Сальники – заміна
- Охолоджувач робочої рідини автоматичної коробки передач – зняття та встановлення
- Багатофункціональний вимикач – зняття, встановлення та регулювання
- Автоматична коробка передач – зняття та встановлення
- Капітальний ремонт автоматичної коробки передач – загальна інформація
Привідні вали
- Загальна інформація
- Привідні вали – зняття та встановлення
- Пильовик зовнішнього ШРУСу – заміна
- Пильовик внутрішнього ШРУСу - заміна
- Капітальний ремонт привідного валу – загальна інформація
Гальмівна система
- Загальна інформація
- Педаль гальма – зняття та встановлення
- Вакуумний підсилювач гальм - загальна інформація, перевірка, зняття та встановлення
- Перевірочний клапан вакуумного підсилювача гальм – зняття, перевірка та встановлення
- Гідравлічна система – видалення повітря
- Гідравлічні трубопроводи та шланги – заміна
- Головний гальмівний циліндр – зняття та встановлення
- Передні гальмівні колодки дискового гальма – заміна
- Передній гальмівний супорт – зняття, капітальний ремонт та встановлення
- Передній гальмівний диск – перевірка, зняття та встановлення
- Задній гальмівний барабан – зняття, перевірка та встановлення
- Задні гальмівні колодки барабанного гальма – перевірка та заміна
- Задній робочий циліндр – зняття та встановлення
- Важіль гальма стоянки – зняття та встановлення
- Троси стоянкового гальма - зняття та встановлення
- Задні гальмівні колодки дискового гальма – перевірка та заміна
- Зданий гальмівний супорт - зняття, капітальний ремонт і встановлення
- Задній гальмівний диск – зняття, перевірка та встановлення
- Вимикач стоп-сигналів – зняття, встановлення та регулювання
- Антиблокувальна система (ABS) – загальна інформація
- Компоненти антиблокувальної системи (ABS) – зняття та встановлення
- Вакуумний насос (моделі автомобілів, оснащені дизельними двигунами) - зняття та встановлення
- Вакуумний насос (моделі автомобілів, оснащені дизельними двигунами) - перевірка та капітальний ремонт
Підвіска та кермо
- Загальна інформація
- Передній поворотний кулак – зняття та встановлення
- Вальниці передньої маточини – перевірка та заміна
- Передня стійка підвіски – зняття та встановлення
- Передня стійка підвіски – розбирання, перевірка та збирання
- Стабілізатор поперечної стійкості передньої підвіски – зняття та встановлення
- Нижній важіль передньої підвіски – зняття, капітальний ремонт установка
- Кульова опора нижнього важеля передньої підвіски – зняття та встановлення
- Вальниці задньої маточини – перевірка, зняття та встановлення
- Задній амортизатор – зняття, перевірка та встановлення
- Вита пружина задньої підвіски – зняття та встановлення
- Задній міст/втулки поздовжнього важеля підвіски зняття, капітальний ремонт та встановлення
- Дорожній просвіт автомобіля – загальна інформація та перевірка
- Рульове колесо – зняття та встановлення
- Рульова колонка/сервопривід – зняття, перевірка та встановлення
- Гумовий пильник рульового редуктора – заміна
- Рульовий редуктор – зняття, перевірка та встановлення
- Шаровий шарнір наконечника поперечної рульової тяги – зняття та встановлення
- Поперечна рульова тяга і внутрішній кульовий шарнір - зняття та встановлення
- Регулювання кутів установки та кута повороту керованих коліс - загальна інформація
Конструкція та компоненти кузова
- Загальна інформація
- Технічне обслуговування - кузов і рама
- Технічне обслуговування – оббивка та килимки
- Усунення дрібних пошкоджень кузова – ремонт
- Усунення серйозних пошкоджень кузова – загальна інформація
- Бампери – зняття та встановлення
- Панелі повітрозабірників – зняття та встановлення
- Капот та навіси – зняття, встановлення та регулювання
- Компоненти замка капота – зняття та встановлення
- Двері та обмежувачі – зняття, встановлення та регулювання
- Ручка та компоненти замка дверей – зняття та встановлення
- Скло та склопідйомник – зняття та встановлення
- Двері багажного відділення, компоненти замка та стійки – зняття та встановлення
- Компоненти замку дверей багажного відділення – зняття та встановлення
- Компоненти центрального замка – загальна інформація
- Компоненти електросклопідйомників – зняття та встановлення
- Дзеркала – зняття, встановлення та заміна дзеркал
- Вітрове скло та скло задніх дверей - загальна інформація
- Нерухоме скло задніх дверей – зняття та встановлення
- Компоненти люка – зняття та встановлення
- Зовнішні компоненти кузова – зняття та встановлення
- Сидіння – зняття та встановлення
- Компоненти ременів безпеки – зняття та встановлення
- Система переднатягувачів ременів безпеки – загальна інформація та заміна компонентів
- Внутрішнє облицювання – загальна інформація
- Внутрішні панелі облицювання – зняття та встановлення
- Центральна консоль – зняття та встановлення
- Панелі облицювання салону та компоненти – зняття та встановлення
Електрообладнання та електросистеми
- Загальна інформація та запобіжні заходи
- Виявлення несправностей в електричній системі – загальна інформація
- Блок запобіжників – зняття та вустановка
- Запобіжники та реле – зняття та заміна
- ЦЕКБС (Центральний електронний комутаційний блок у салоні) - загальна інформація, зняття та встановлення
- Вимикачі – зняття та встановлення
- Лампи (зовнішнє освітлення) – заміна
- Лампи (внутрішнє освітлення) – заміна
- Зовнішні блок-фари – зняття та встановлення
- Внутрішні лампи освітлення – зняття та встановлення
- Компоненти механізму регулювання висоти фар головного освітлення – зняття та монтаж встановлення
- Панель приладів - зняття та встановлення
- Компоненти панелі приладів – загальна інформація
- Допоміжний дисплей – зняття та встановлення
- Годинник – загальна інформація
- Компоненти дисплея температури навколишнього середовища – зняття та встановлення
- Прикурювач – зняття та встановлення
- Звуковий сигнал – зняття та встановлення
- Важіль склоочисника – зняття та встановлення
- Сервопривід та тяга склоочисника вітрового скла – зняття та встановлення
- Сервопривід та тяга склоочисника заднього вікна – зняття та встановлення
- Компоненти омивача вітрового скла та заднього вікна – зняття та встановлення
- Блок аудіосистеми – зняття та встановлення
- Динаміки – зняття та встановлення
- Радіоантена – зняття та встановлення
- Протиугінна система – загальна інформація
- Система подушок безпеки – загальна інформація та запобіжні заходи
- Компоненти системи подушок безпеки – зняття та встановлення
- Електричні схеми
Додатки
Нижній важіль передньої підвіски – зняття, капітальний ремонт та встановлення Renault Clio III з 2005 року
Зазвичай користувачі нашого сайту знаходять цю сторінку за такими запитами:
зчеплення Renault Clio III, регулювання зчеплення Renault Clio III, трансмісія Renault Clio III, коробка передач Renault Clio III
7. Нижній важіль передньої підвіски – зняття, капітальний ремонт та встановлення
Зняття
1. Встановіть противідкатні упори під передні колеса, затягніть гальмо стоянки, підніміть передню частину кузова за допомогою домкрата і встановіть опорні стійки. Зніміть відповідне переднє колесо.
2. За допомогою дроту або мотузки закріпіть радіатор на бічній панелі капота, потім видаліть нижні болти кріплення переднього бампера.
3. Зніміть пластиковий підкрилок, а потім зніміть нижній захисний екран двигуна.
4. Видаліть нижні болти кріплення бокового ребра жорсткості та болти кріплення радіатора (дивіться ілюстрацію). Зніміть опору радіатора та підтримайте підрамник за допомогою відповідного домкрата.
5. Видаліть гайку та затискний болт кріплення нижньої кульової опори важеля підвіски до поворотного кулака. Обережно підклиньте і витягніть кульову опору з поворотного кулака, при цьому будьте обережні, не пошкодіть пильовики приводного валу або кульової опори. Ми використовували довгий важіль, ланцюг та опорний блок на підрамнику. Зніміть пластиковий протектор, який можна встановити на хвостовик кульової опори (дивіться ілюстрації).
6. Видаліть дві гайки та болти кріплення, потім зніміть нижній важіль підвіски.
Капітальний ремонт
7. Очистіть нижній важіль підвіски та інсталяційну поверхню, потім перевірте його на наявність тріщин, слідів деформації та інших пошкоджень. Переконайтеся, що кульова опора нижнього важеля підвіски вільно переміщається, без заїдання, а пильовик не покритий тріщинами і не розшаровується. Перевірте хвостовик на наявність слідів зносу та задир. За потреби замініть зношені компоненти.
8. Перевірте втулки нижнього підвісного важеля. Якщо вони зносилися, потріскалися, розшарувалися чи пошкоджені, їх необхідно замінити. Щоб замінити втулки, підтримуйте нижній важіль підвіски, потім випресуйте першу втулку за допомогою трубчастої насадки, яка спирається лише на тверду зовнішню поверхню втулки (позначте відстань між двома втулками перед зняттям).
Примітка:
- Знімайте лише одну втулку за підхід, щоб забезпечити відповідне встановлення втулки.
- Ретельно очистіть установку нижнього важеля підвіски, видалівши всі сліди забруднень і мастила, видаліть всі нерівності і підняті краї, які можуть перешкодити виконати установку належним чином. Нанесіть невелику кількість мастила на зовнішній край нової втулки. Запресуйте втулку на місце. Видаліть надлишки мастила і повторіть процедуру для всіх втулок, що залишилися.
Встановлення
9. Встановіть нижній важіль підвіски, встановіть два болти на звороті важеля. Встановіть гайки, але затягніть їх від руки на цьому етапі.
10. Встановіть хвостовик кульової опори у поворотний кулак. Встановіть новий затискний болт кріплення кульової опори та затягніть нову гайку кріплення вказаним у специфікаціях моментом затягування.

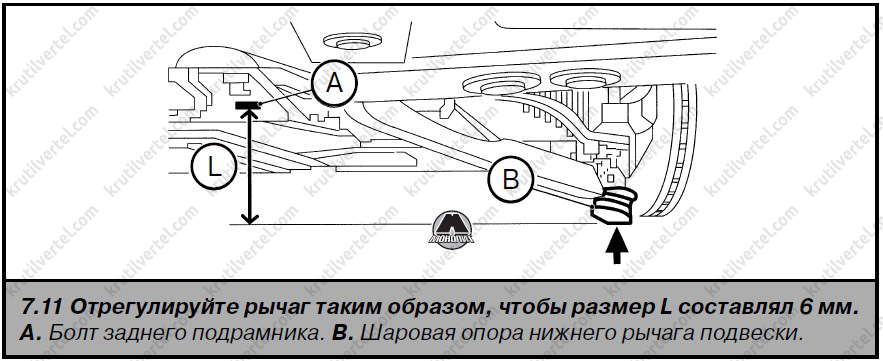

11. Перш ніж повністю затягнути внутрішні болти кріплення, нижній важіль необхідно встановити належним чином (див. ілюстрацію). Це найкраще зробити, обережно піднявши нижній важіль, помістивши домкрат під зовнішню кульову опору. Необхідно бути гранично обережним, оскільки при підйомі важеля автомобіль може зірватися з опорних стійок. Затягніть болти кріплення вказаним у специфікаціях моментом затягування.
12. Встановіть опорну панель радіатора, використовуючи 10 мм регулювальну шайбу, щоб забезпечити відповідну установку (дивіться ілюстрацію), а потім встановіть бічне ребро жорсткості.
