Замена крышки головки блока цилиндров

Снятие

1. Откройте капот двигателя.

2. Отсоедините провод от отрицательного вывода аккумуляторной батареи.

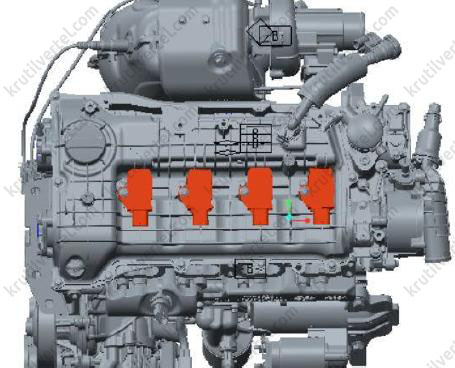

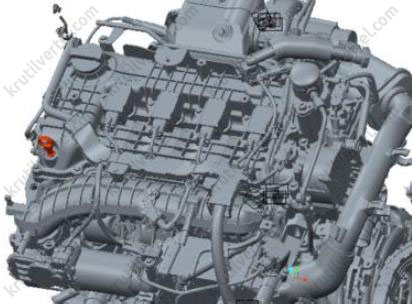

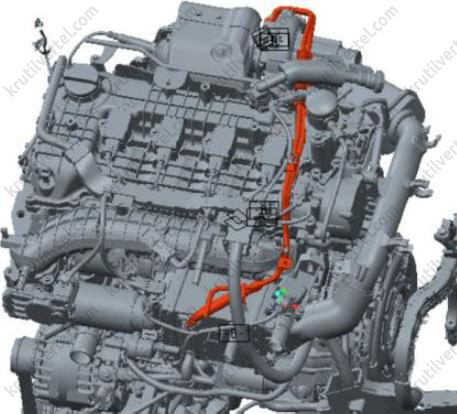

3. После снятия декоративного кожуха двигателя снимите катушки зажигания, масляный щуп, впускные и выпускные трубы турбокомпрессора, теплозащитный экран крышки головки блока цилиндров, перепускной патрубок и т. д.

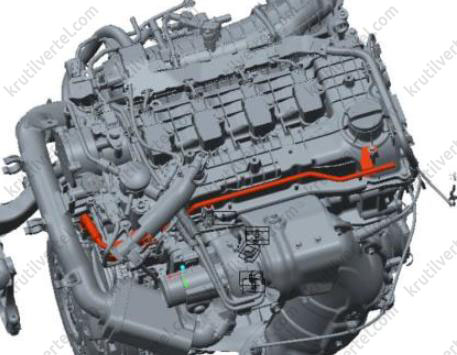

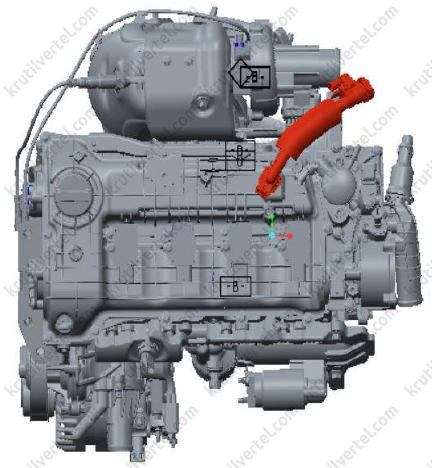

4. Отсоедините шланг вентиляции картера от крышки головки блока цилиндров.

5. Равномерно отверните болты крепления крышки головки блока цилиндров и затем снимите крышку.

Установка

1. Перед установкой проверьте каждую деталь на предмет износа или повреждения и замените ее, если обнаружены какие-либо дефекты.

2. Правильно установите уплотнительные кольца свечей зажигания и прокладку крышки головки блока цилиндров в крышку головки блока цилиндров.

Внимание:

Проверьте прокладку на наличие повреждения или потери эластичности. В этом случае замените прокладку.

3. Установите крышку головки блока цилиндров и установите болты крепления на 1-2 витка резьбы.

Внимание:

При установке крышки головки блока цилиндров не допускайте смещения или падения прокладки крышки головки блока цилиндров и уплотнительных колец свечей зажигания.

4. Равномерно (крест-накрест) затяните болты крепления крышки головки блока цилиндров.

5. Подсоединение шланг вентиляции картера к крышке головки блока цилиндров.

6. Дальнейшую установку производите в порядке, обратном снятию.

Замена распределительных валов, клапанов и головки блока цилиндров

Снятие

1. Снимите силовой агрегат в сборе.

2. Снимите стартер и коробку передач с двигателя и снимите двухмассовый маховик.

3. Снимите впускную и выпускную системы двигателя и масляный поддон. Снимите периферийные компоненты.

4. Снимите крышку головки блока цилиндров.

5. Снимите переднюю крышку двигателя и цепь привода газораспределительного механизма с ее компонентами.

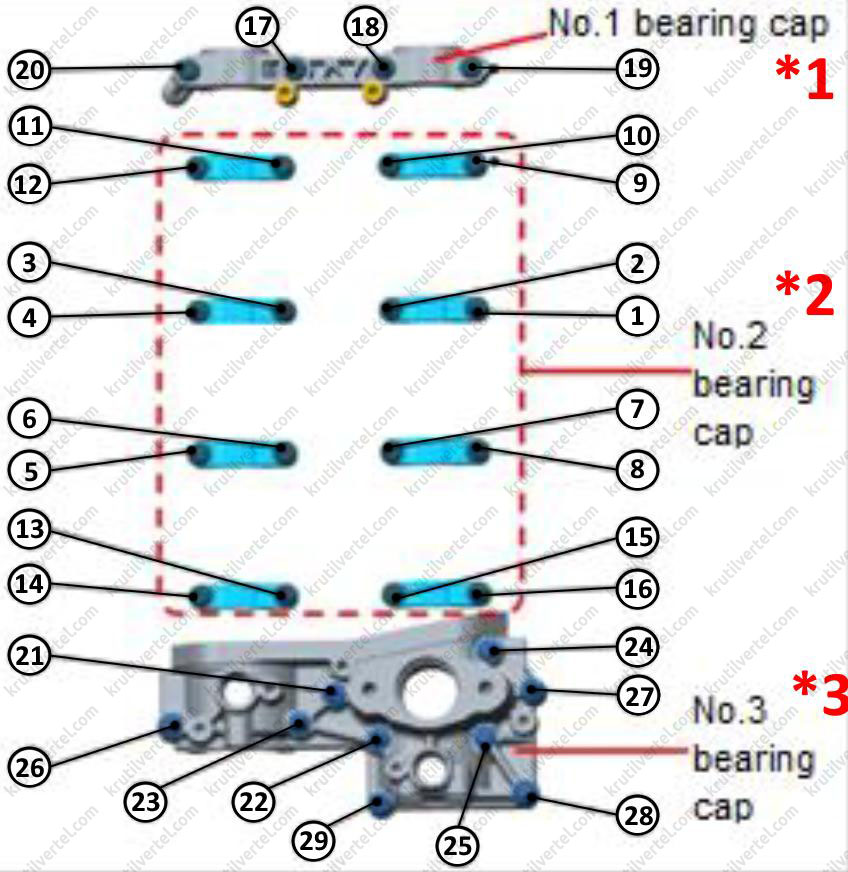

6. Отверните 29 болтов крепления крышек №1, №2, №3 подшипников распределительных валов впускных и выпускных клапанов в порядке от 29 до 1, показанном на рисунке ниже.

Примечание:

Во время демонтажа сначала ослабьте болты крепления в порядке от 29 до 1, показанном на рисунке, а затем удалите болты по порядку.

*Крышка №1 подшипников распределительных валов

Крышки №2 подшипников распределительных валов

Крышка №3 подшипников распределительных валов*

7. Снимите крышки подшипников распределительных валов впускных и выпускных клапанов.

Внимание:

Несмываемым маркером нанесите метки перед снятием, чтобы не перепутать детали при установке.

8. Снимите распределительные валы впускных и выпускных клапанов в сборе, роликовые коромысла и гидравлические толкатели (HLA). Разложите их согласно последовательности цилиндров и клапанов и избегайте повреждения.

Внимание:

Несмываемым маркером нанесите метки перед снятием, чтобы не перепутать детали при установке.

*Распределительный вал выпускных клапанов

Роликовое коромысло

Гидравлический толкатель

Распределительный вал впускных клапанов*

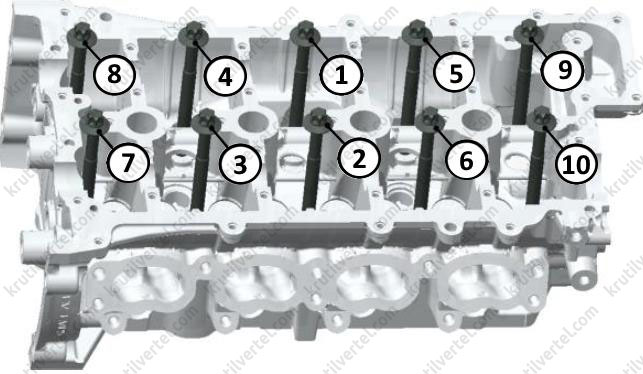

9. Отверните десять болтов крепления головки блока цилиндров в порядке от 10 до 1, показанном на рисунке.

Внимание:

Отворачивайте болты крепления головки блока цилиндров в порядке от 10 до 1. Нарушение этого требования может привести к деформации головки блока цилиндров.

10. Снимите болты крепления головки блока цилиндров.

11. Снимите головку блока цилиндров и прокладку головки блока цилиндров.

Внимание:

ЗАПРЕЩАЕТСЯ повторно использовать снятую прокладку головки блока цилиндров, ее необходимо заменить на новую.

*Головка блока цилиндров

Прокладка головки блока цилиндров*

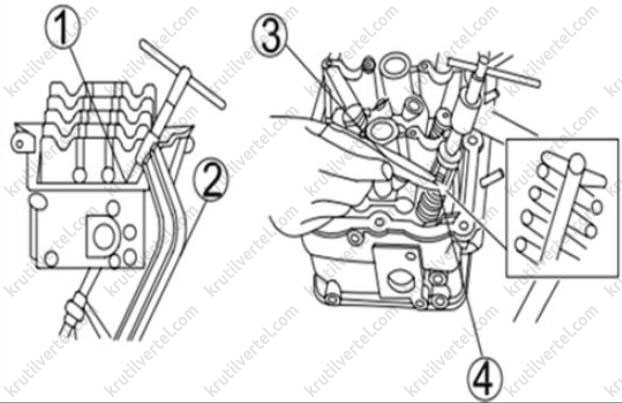

12. При помощи специального приспособления для сжатия клапанных пружин (1, 2) сожмите пружину клапана до такого положения, чтобы можно было снять сухари. С помощью пинцета (3) снимите сухари клапана (4).

Внимание:

Так как сухари клапана малы, во время снятия постарайтесь не потерять их.

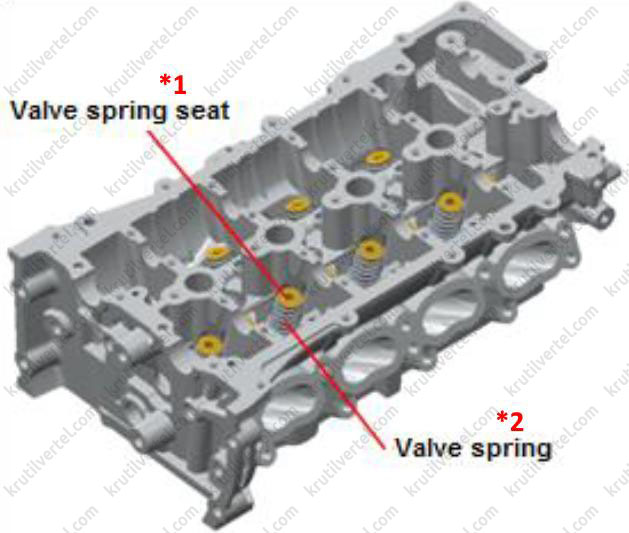

13. Снимите верхнюю тарелку клапанной пружины и саму пружину.

Внимание:

Несмываемым маркером нанесите метки перед снятием, чтобы не перепутать детали при установке.

*Верхняя тарелка клапанной пружины

Пружина клапана*

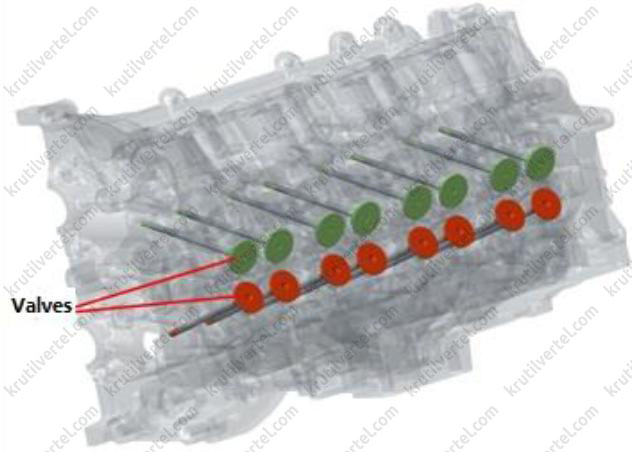

14. Со стороны камеры сгорания извлеките впускной и выпускной клапаны.

*Клапаны*

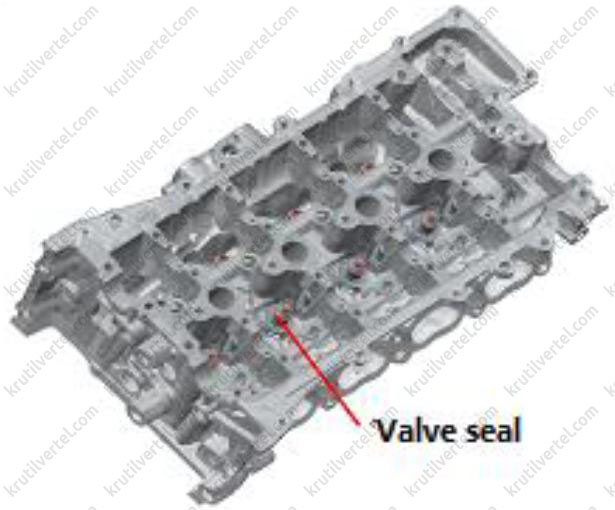

15. Снимите маслосъемный колпачок клапана.

Внимание:

ЗАПРЕЩАЕТСЯ повторно использовать снятый маслосъемный колпачок клапана, его необходимо заменить на новый.

*Маслосъемный колпачок*

16. Расположите снятые компоненты узла клапана в такой последовательности, чтобы их можно было установить в исходное положение.

Очистка и проверка технического состояния

1. Очистите сопрягаемую поверхность головки блока цилиндров со стороны блока цилиндров.

2. Очистите сопрягаемую поверхность головки блока цилиндров со стороны крышки.

3. Проверьте внешний вид распределительного вала:

• Проверьте, нет ли царапин на поверхности распределительного вала. Если есть, замените распределительный вал.
• Проверьте, нет ли негерметичных отверстий и трещин на крышках подшипников распределительного вала. Если имеются негерметичные отверстия или трещины, замените распределительный вал.

4. Проверьте гидравлический толкатель клапана:

• Убедитесь в том, что торцевая поверхность и цилиндрическая рабочая поверхность гидравлического толкателя клапана находятся в нормальном состоянии.
• Проверьте, нормально ли скользит гидравлический толкатель в направляющем отверстии головки блока цилиндров.
• Проверьте каждый гидравлический толкатель клапана на наличие загрязнений. При наличии загрязнений снимите гидравлический толкатель клапана и поместите его в моторное масло на 24 часа, затем нажмите на плунжер гидравлического толкателя клапана. Если плунжер перемещается легко, замените гидравлический толкатель клапана.

5. Проверьте головку блока цилиндров в сборе:

• Проверьте внешний вид.

• Проверьте, нет ли царапин на опорных шейках распределительного вала.

• Очистите нагар внутри направляющих втулок клапанов с помощью очистителя.

• Убедитесь, что стержень клапана может свободно перемещаться и вращаться в своем монтажном отверстии.

• Проверьте плоскостность головки блока цилиндров:

Используя прецизионную поверочную линейку и толщиномер, проверьте плоскостность головки блока цилиндров. Если плоскостность головки блока цилиндров не в пределах указанного диапазона, замените головку блока цилиндров в сборе.

• Выполните проверку и убедитесь в отсутствии царапин на сопрягаемой поверхности головки блока цилиндров со стороны блока цилиндров.
• Выполните проверку и убедитесь в отсутствии утечки и прорыва газов через сопряжение головки блока цилиндров с блоком цилиндров.
• Проверьте головку блока цилиндров на наличие трещин.
• Убедитесь в отсутствии повышенного износа и язвин на седлах клапанов.

Установка

Внимание:

Устанавливайте все детали по ранее нанесенным меткам.

1. Узел головки блока цилиндров клапана не должен содержать посторонних предметов.

Примечание:

Перед сборкой тщательно очистите все компоненты, подлежащие сборке.

2. Установите маслосъемный колпачок клапана:

• Установите новый маслосъемный колпачок клапана на направляющую втулку клапана.

Примечание:

При сборке маслосъемного колпачка клапана нанесите моторное масло на его кромку.

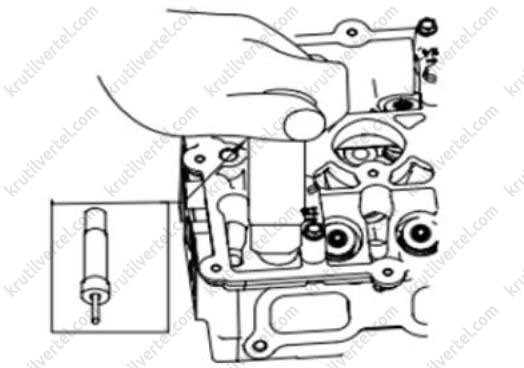

• Слегка нажмите вручную приспособление для установки маслосъемный колпачок клапана, чтобы установить колпачок на место.

Внимание:

• Работайте с осторожностью — прецизионные детали! Также не стучите по монтажному инструменту маслосъемного колпачка молотком или другими предметами. Работайте только вручную.
• Смажьте приспособление моторным маслом.
• Проверьте маслосъемный колпачок клапана на правильность установки, возможность невыполненной и избыточной установки, а также его перекос.

3. Установите клапан.

Внимание:

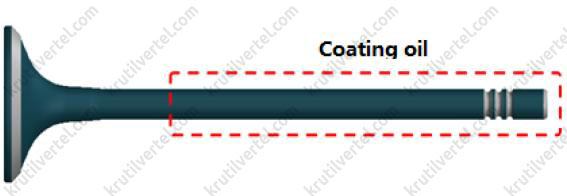

Перед установкой нанесите масло на стержень клапана.

*Область нанесения масла*

4. Установите клапанную пружину.

Внимание:

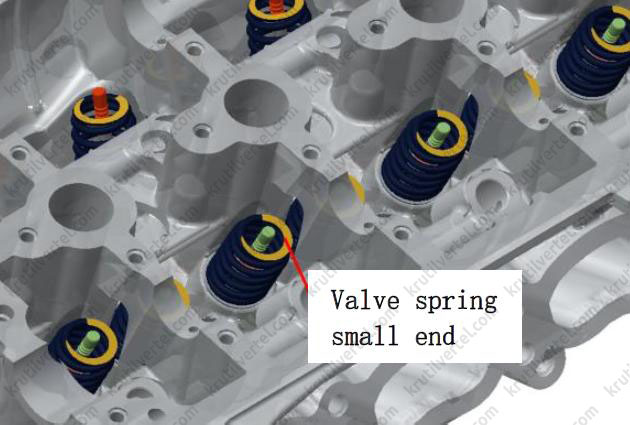

Конец пружины с меньшим диаметром витков должен располагаться вверху.

*Виток с меньшим диаметром*

5. Установите верхнюю тарелку клапанной пружины. При помощи специального приспособления для сжатия клапанных пружин сожмите пружину клапана до такого положения, чтобы можно было установить сухари. С помощью пинцета аккуратно установите сухари клапана на место. После сборки слегка постучите по стержню клапана резиновым молотком, чтобы убедиться, что сухари клапана установлены на месте.

Внимание:

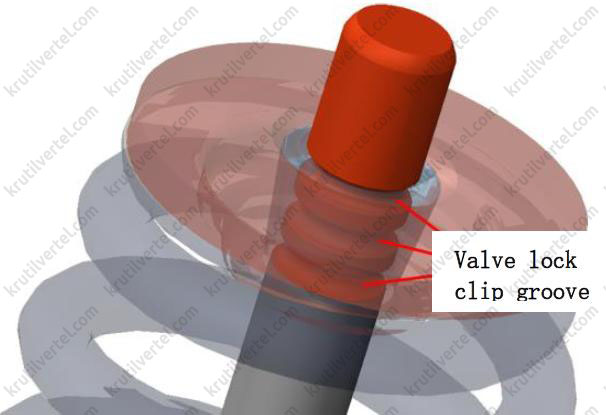

Важно правильно расположить сухари клапана.

*Канавки под установку сухарей клапана*

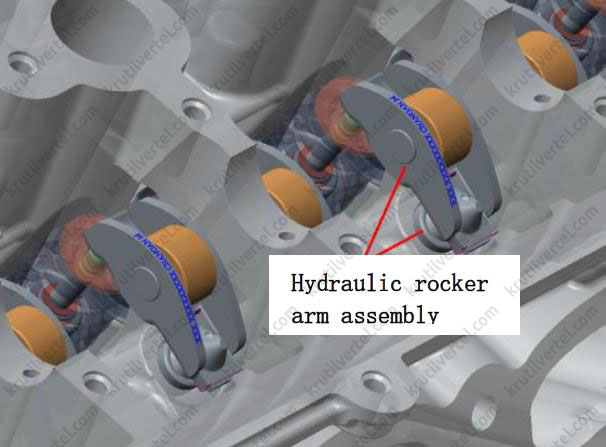

6. Установите роликовые коромысла и гидравлические толкатели (HLA):

Перед установкой нанесите моторное масло на монтажное отверстие головки блока цилиндров и затем соответственно установите собранный узел роликового коромысла и гидравлического толкателя. Рабочая кромка коромысла должна располагаться на рабочей поверхности впускных и выпускных клапанов. Рабочая кромка коромысла не должна быть повреждена в процессе установки. После установки на место узла роликового коромысла и гидравлического толкателя убедитесь в том, что в узле нет никаких ненормальных блокирующих явлений.

Примечание:

Гидравлические толкатели и роликовые коромысла должны поставляться одним поставщиком. Запрещается смешивать изделия от разных поставщиков.

*Коромысло и HLA в сборе*

7. Установите новую прокладку головки блока цилиндров.

Внимание:

• Проверьте, чтобы прокладка головки блока цилиндров была аккуратной и чистой, без сколов и царапин.
• Установите прокладку головки блока цилиндров на плоскую поверхность блока цилиндров с помощью направляющей втулки.

*Прокладка головки блока цилиндров*

8. Установите головку блока цилиндров:

Внимание:

• НЕ допускайте повреждения или потери направляющей втулки на блоке цилиндров.
• Удалите остатки герметика и масла с головки блока цилиндров и блока цилиндров.
• Очистите поверхность соединения между головкой цилиндра и камерой сгорания и удалите все скопившееся масло в нижней части резьбового отверстия блока цилиндров.
• Во избежание удара поршня открывающимся клапаном в процессе установки распределительного вала поршень не должен располагаться в верхней мертвой точке.
• Осторожно установите головку блока цилиндров.
• Установите и поэтапно затяните новые болты крепления головки блока цилиндров в порядке от 1 до 10, показанном на рисунке ниже. Момент затяжки: 25±2 Н∙м, затем доверните на угол 180±5° (контрольный момент затяжки: 45-110 Н·м).

Внимание:

• Замените болт крепления и шайбу головки блока цилиндров и нацарапайте метки на снятом болте.
• Обязательно затяните болты крепления головки блока цилиндров строго в соответствии с описанными выше рабочими процедурами, чтобы достичь соответствия технологическому стандарту для использования автомобиля.

9. Установите распределительные валы впускных и выпускных клапанов:

• Очистите распределительные валы впускных и выпускных клапанов и крышки подшипников распределительных валов. Они должны быть чистыми и свободными от посторонних веществ.
• Нанесите небольшое количество моторного масла на наружную поверхность кулачка и шейки вала, при этом нанесите небольшое количество моторного масла на отверстия подшипников головки блока цилиндров и роликовые коромысла, а также установите распределительные валы впускных и выпускных клапанов в сборе на головку блока цилиндров.

Внимание:

При установке соблюдайте осторожность, чтобы не коснуться и не поцарапать рабочую поверхность коромысла и распределительного вала.

• Нанесите герметик Tianshan 1591 H по всей кромке крышки №3 подшипников распределительных валов и на внутреннюю часть отверстий под болты крепления крышки.

Примечание:

Обратите внимание, что валик герметика не должен быть слишком толстым, во избежание попадания избыточного герметика в двигатель, когда крышка прижимается для установки.

• Установите крышки №1, №2, №3 подшипников распределительных валов впускных и выпускных клапанов и затяните 29 болтов крепления крышек в порядке от 1 до 29, показанном на рисунке ниже. Момент затяжки: 10 Н∙м.

Внимание:

В процессе сборки, пока цепь привода газораспределительного механизма не будет установлена на место, не вращайте коленчатый вал, чтобы предотвратить нахождение поршня цилиндра в верхней мертвой точке и предотвратить столкновение клапана с поршнем.

*Крышка №1 подшипников распределительных валов

Крышки №2 подшипников распределительных валов

Крышка №3 подшипников распределительных валов*

10. Дальнейшую установку производите в порядке, обратном снятию.
