Замена крыла

Примечание:

Для правой и левой стороны используются аналогичные процедуры. Процедуры, перечисленные ниже, относятся к левой стороне.

1. Снимите передний бампер в сборе.

2. Откройте переднюю левую дверь и отверните два болта крепления (стрелки) в задней части крыла.

Примечание:

Момент затяжки при установке: 9±2 Н·м.

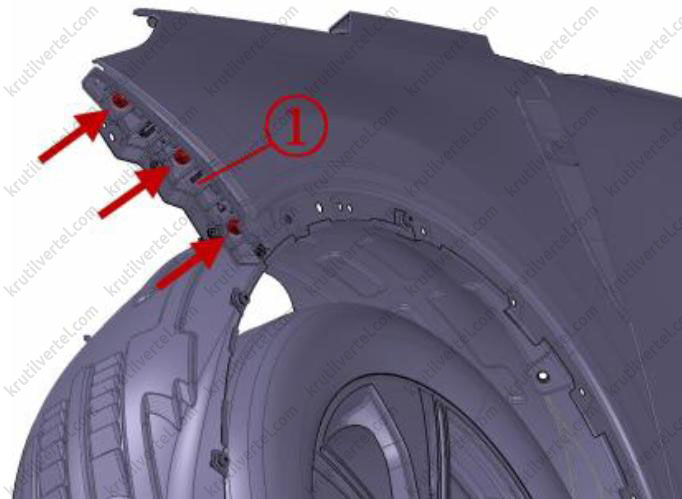

3. Отверните болты крепления кронштейна переднего бампера (стрелки). Снимите кронштейн крепления переднего бампера (1).

4. Отверните два болта крепления (стрелки) в передней части крыла.

Примечание:

Момент затяжки при установке: 9±2 Н·м.

5. Снимите зажим подкрылка передней колесной арки (стрелка) и отсоедините подкрылок (1), чтобы получить доступ к внутренней гайке крепления крыла.

6. Отверните внутреннюю гайку крепления крыла (стрелка).

Примечание:

Момент затяжки при установке: 9±2 Н·м.

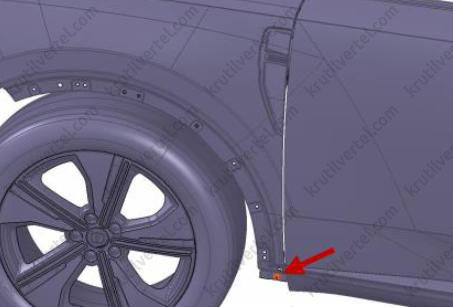

7. Отверните болт крепления (стрелка) в нижней части крыла.

Примечание:

Момент затяжки при установке: 9±2 Н·м.

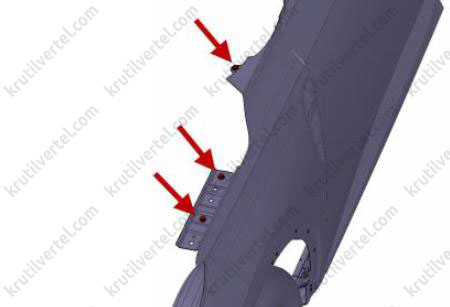

8. Отверните три болта крепления (стрелки) в верхней части крыла.

Примечание:

Момент затяжки при установке: 9±2 Н·м.

9. Установку производите в порядке, обратном снятию.

Внимание:

Крыло следует устанавливать осторожно, чтобы избежать его деформации или повреждения лакокрасочного покрытия.

10. После установки убедитесь в правильности установки крыла и проверьте зазоры на предмет соответствия допустимым значениям.

Замена ветрового стекла

Характеристики материалов ветрового стекла

Приспособления

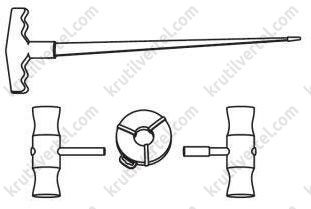

Инструмент для удаления клея с ветрового стекла, термофен, стальной провод для резки, клеевой пистолет.

Внимание:

Если температура окружающей среды ниже 10 °C, полиуретановый клей следует нагреть в печи в течение примерно 15 минут или с помощью термофена до температуры около 25 °C.

Снятие

1. Отсоедините провод от отрицательного вывода аккумуляторной батареи.

2. Снимите переднюю вентиляционную решетку и рычаги стеклоочистителя.

3. Снимите внутрисалонное зеркало заднего вида.

4. С обеих сторон автомобиля: снимите облицовочную панель передней стойки.

5. Работая в паре с помощником, разрежьте клей вокруг ветрового стекла с помощью тонкого стального провода.

Внимание:

• При использовании специальных инструментов следует надевать перчатки и защитные очки, так как во время резки может образовываться мусор. Во время резки следует надевать беруши. Несоблюдение этих инструкций может привести к травме
• Во время резки следует соблюдать осторожность, чтобы не повредить кузов или отделочную панель.

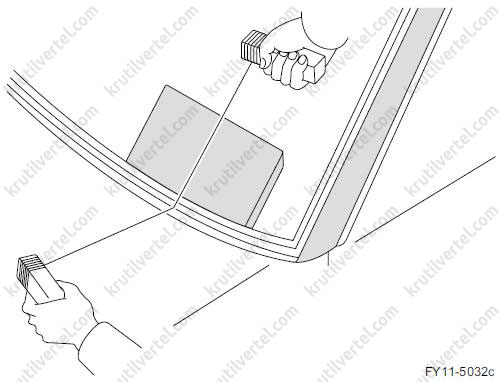

• Привяжите деревянные бруски или аналогичные предметы к обоим концам режущей проволоки для защиты рук.

6. Воспользовавшись помощью второго механика, снимите ветровое стекло с помощью вакуумных захватов.

Установка

Внимание:

• При использовании полиуретанового клея откройте дверь, чтобы избежать повышения давления в салоне из-за закрытых дверей.
• Избегайте контакта с очищенными поверхностями, это может повлиять на адгезионный эффект клея.
• Соскребите излишки клея, выступающие из канавок и фланцев.

1. Удалите остатки клея на фланце проема ветрового стекла.

2. Место нанесения клея на фланце проема ветрового стекла следует осмотреть на предмет поврежденных металлических листов, ржавчины или посторонних материалов и других веществ, которые могут вызвать повреждение стекла.

3. С помощью термофена, прогретого до 25 °C, удалите влагу с фланцев проема ветрового стекла и с мест контакта поверхности стекла с клеем.

Внимание:

Для обеспечения надежной адгезии клея необходимо удалить всю влагу со всех склеиваемых поверхностей.

4. Подготовьте полиуретановый клей, ветровое стекло и другие принадлежности.

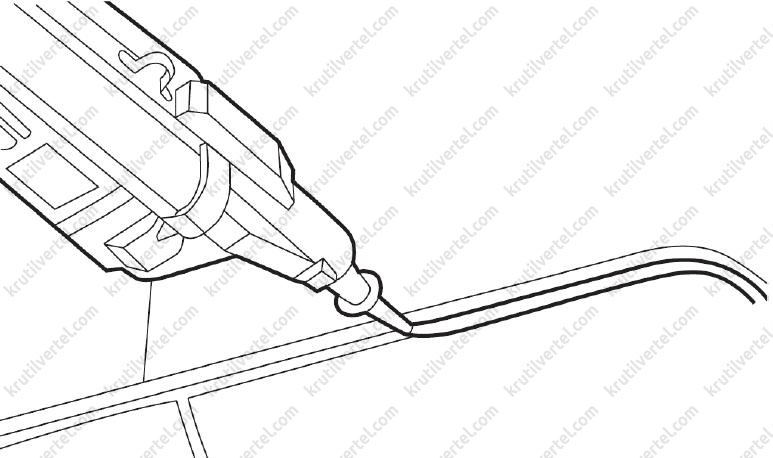

5. Нанесите полиуретановый клей непрерывной полосой вдоль линии склеивания на край проема ветрового стекла одинаковой шириной 8-10 мм.

Внимание:

Чтобы предотвратить просачивания воды, необходимо нанести дополнительную полосу клея толщиной 20 мм в любой области, где есть подозрение на протечку.

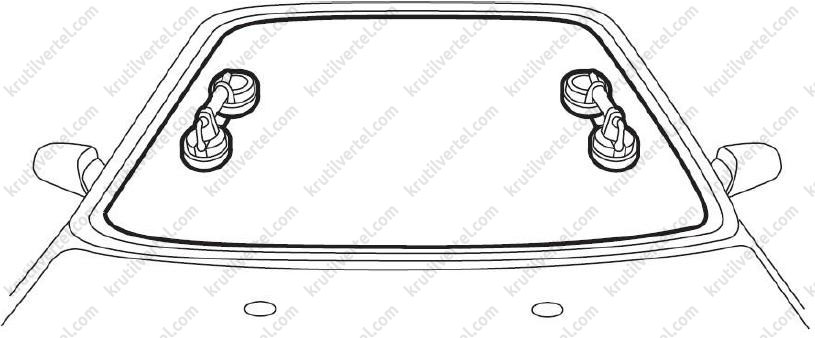

6. Воспользовавшись помощью второго механика, вставьте ветровое стекло с помощью вакуумных захватов в проем.

Внимание:

• Равномерно прижмите все части стекла, чтобы стекло полностью приклеилось к клею.
• Вдавите стекло, применив к нему усилие от 98 Н и больше.

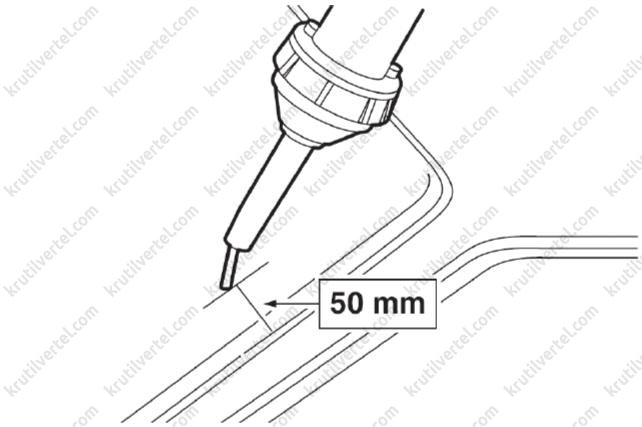

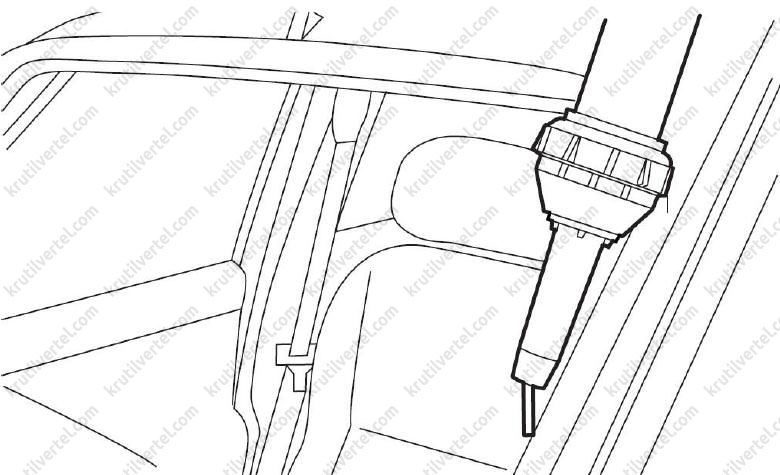

7. Если температура окружающей среды опускается ниже 10 °C, используйте термофен для нагрева клея на расстоянии около 50 мм от поверхности в течение 15 минут внутри или снаружи автомобиля.

*50 мм*

8. При необходимости с помощью скребка скорректируйте высоту или положение нанесенного клея.

9. Закрепите ветровое стекло защитной лентой до отвердевания клея.

10. После отвердевания клея распылите воду на автомобиль снаружи. Проверьте, не попадает ли вода внутрь салона. При проникновении воды в салон повторно нанесите клей после того, как вода высохнет.

11. С обеих сторон автомобиля: установите облицовочную панель передней стойки.

12. Установите внутрисалонное зеркало заднего вида.

13. Установите переднюю вентиляционную решетку и рычаги стеклоочистителя.

14. Подсоедините провод к отрицательному вывода аккумуляторной батареи.
