Внутренняя отделка Changan CS55 PLUS / Uni-S с 2021 года

7. Внутренняя отделка

Декоративные накладки порогов

Примечание:

Для правой и левой стороны используются аналогичные процедуры. Процедуры, перечисленные ниже, относятся к левой стороне.

Замена декоративной накладки порога передней двери

1. Взявшись обеими руками за края декоративной накладки порога двери, потяните ее вверх. После того, как металлический и самозащелкивающийся зажимы выйдут из зацепления, снимите декоративную накладку порога передней двери.

2. Установку производите в порядке, обратном снятию, но при этом учитывайте следующее:

• Перед установкой каждую деталь необходимо проверить на предмет износа или повреждения и заменить, если обнаружен дефект.
• Если металлический V-образный зажим остался в отверстии листового металла, то перед установкой его необходимо удалить из листового металла и установить на декоративную накладку порога передней двери.

Замена декоративной накладки порога задней двери

1. С помощью крестовой отвертки отверните задний саморез с крестообразной головкой и плоской шайбой (стрелка) декоративной накладки порога задней двери.

2. Взявшись обеими руками за декоративную накладку порога двери, потяните ее вверх. После того, как металлический и самозащелкивающийся зажимы выйдут из зацепления, снимите декоративную накладку порога задней двери.

3. Установку производите в порядке, обратном снятию, но при этом учитывайте следующее:

• Перед установкой каждую деталь необходимо проверить на предмет износа или повреждения и заменить, если обнаружен дефект.
• Если металлический V-образный зажим остался в отверстии листового металла, то перед установкой его необходимо удалить из листового металла и установить на декоративную накладку порога задней двери.

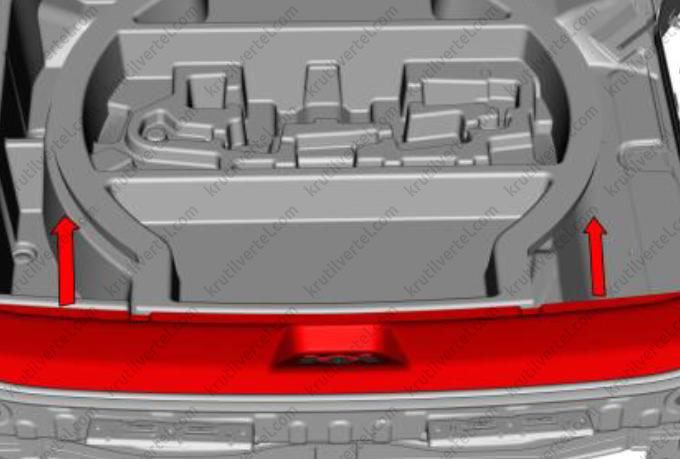

Замена декоративной накладки порога двери багажного отделения

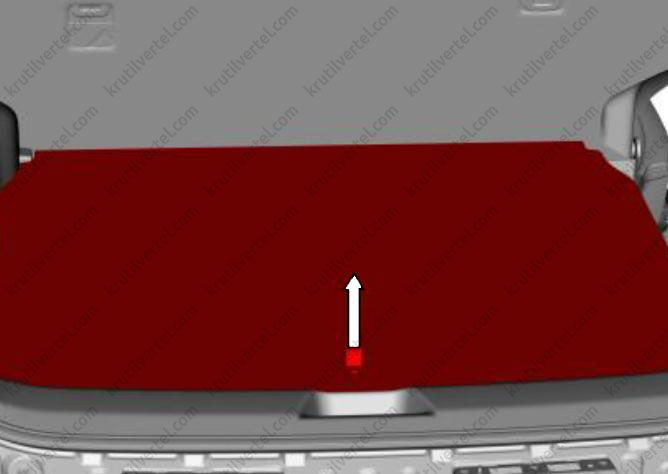

1. Снимите коврик багажного отделения (стрелка).

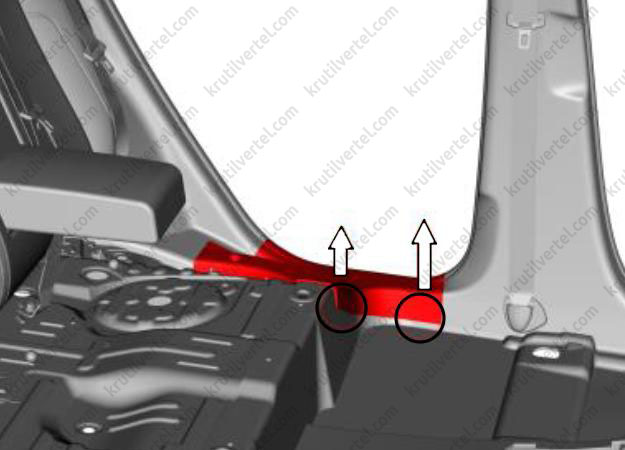

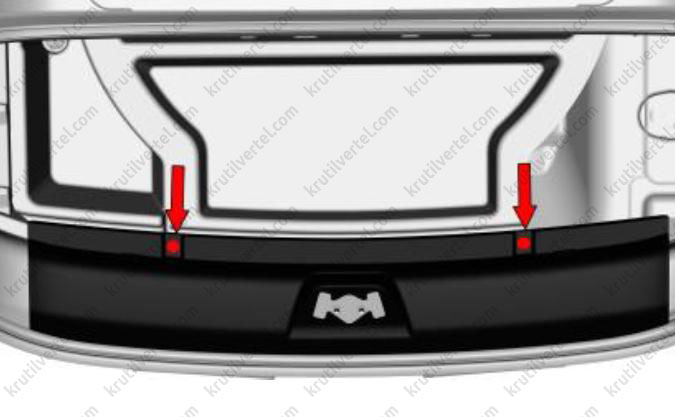

2. С помощью крестовой отвертки отверните два нажимных винта (стрелки) декоративной накладки порога двери багажного отделения.

3. Вручную, без какого-либо инструмента, потяните декоративную накладку порога двери багажного отделения вверх и затем снимите ее, пока не отщелкнутся зажимы накладки.

4. Установку производите в порядке, обратном снятию, но при этом учитывайте следующее:

• Перед установкой каждую деталь необходимо проверить на предмет износа или повреждения и заменить, если обнаружен дефект.
• Если какой-либо зажим остался в отверстии листового металла, то перед установкой его необходимо удалить из листового металла и установить на декоративную накладку порога двери багажного отделения.

Облицовочные панели стоек и багажного отделения

Примечание:

Для правой и левой стороны используются аналогичные процедуры. Процедуры, перечисленные ниже, относятся к левой стороне.

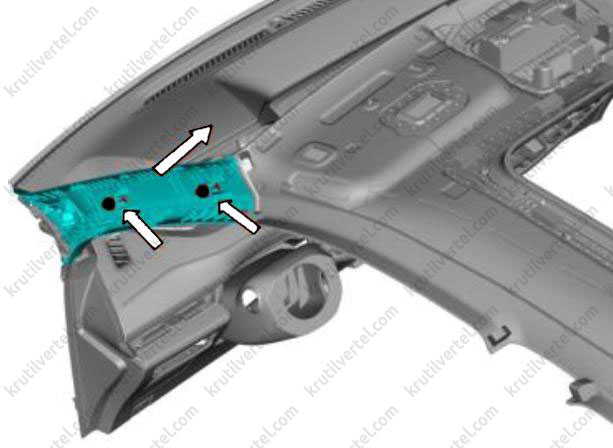

Замена верхней облицовочной панели передней стойки

1. Снимите уплотнитель проема передней двери в сборе.

2. С помощью подходящего пластикового инструмента или рукой (будьте осторожны, наденьте перчатки) потяните верхнюю облицовочную панель передней стойки в направлении салона автомобиля так, чтобы внутренняя панель извлеклась из облицовочной панели стойки.

3. С помощью подходящего съемника, отсоедините две пряжки верхней облицовочной панели (стрелки) от листового металла стойки.

4. Вручную, без какого-либо инструмента, снимите верхнюю облицовочную панель передней стойки с приборной панели.

5. Установку производите в порядке, обратном снятию, но при этом учитывайте следующее: перед установкой каждую деталь необходимо проверить на предмет износа или повреждения и заменить, если обнаружен дефект.

Замена нижней облицовочной панели передней стойки

1. Снимите декоративную накладку порога передней двери.

2. Снимите уплотнитель проема передней двери в сборе.

3. С помощью плоской отвертки снимите защелки (стрелки) нижней облицовочной панели передней стойки.

4. Вручную, без какого-либо инструмента, потяните нижнюю облицовочную панель передней стойки в направлении салона автомобиля и убедитесь, что металлические V-образные зажимы, застрявшие в листовом металле стойки, отсоединились.

5. Установку производите в порядке, обратном снятию, но при этом учитывайте следующее:

• Перед установкой каждую деталь необходимо проверить на предмет износа или повреждения и заменить, если обнаружен дефект.
• Если металлический V-образный зажим остался в отверстии листового металла, то перед установкой его необходимо удалить из листового металла и установить на нижнюю облицовочную панель стойки.

Замена облицовочных панелей средней стойки

1. Снимите декоративную накладку порога передней двери.

2. Снимите декоративную накладку порога задней двери.

3. Снимите уплотнители проемов передней и задней дверей.

4. Снимите крышку и затем выверните болт крепления из нижней крепежной точки переднего ремня безопасности.

Примечание:

Момент затяжки при установке: 45 Н·м.

5. Вручную, без какого-либо инструмента, потяните нижнюю облицовочную панель средней стойки в направлении салона автомобиля и затем ее снимите.

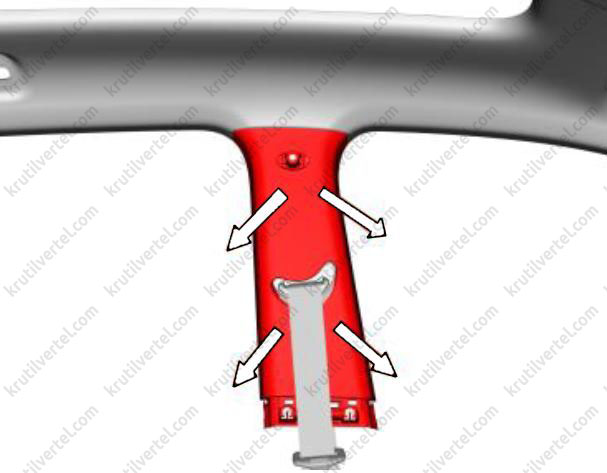

6. С помощью плоской отвертки откройте крышку подушки безопасности (стрелка 1) и затем, с помощью крестовой отвертки, отверните винт крепления (стрелка 2) верхней облицовочной панели.

7. Вручную, без какого-либо инструмента, потяните верхнюю облицовочную панель средней стойки в направлении салона автомобиля и затем снимите ее, одновременно продевая ленту ремня безопасности через прорезь в облицовочной панели.

8. Установку производите в порядке, обратном снятию, но при этом учитывайте следующее:

• Перед установкой каждую деталь необходимо проверить на предмет износа или повреждения и заменить, если обнаружен дефект.
• При установке верхней облицовочной панели на среднюю стойку, кнопки-слайдеры должны быть совмещены с регулятором высоты переднего ремня безопасности.

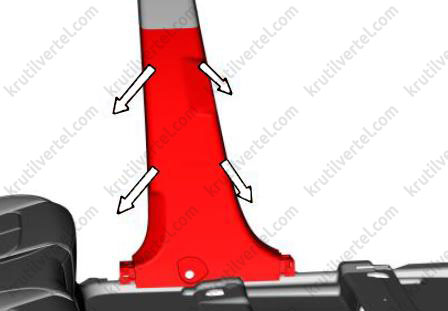

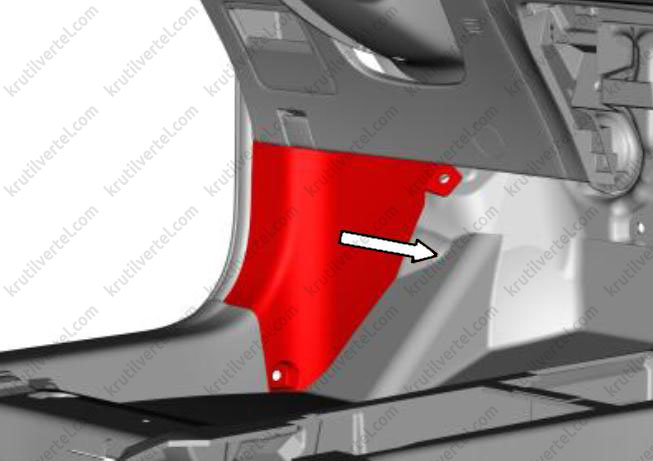

Замена облицовочной панели задней стойки

1. Снимите боковую облицовочную панель багажного отделения.

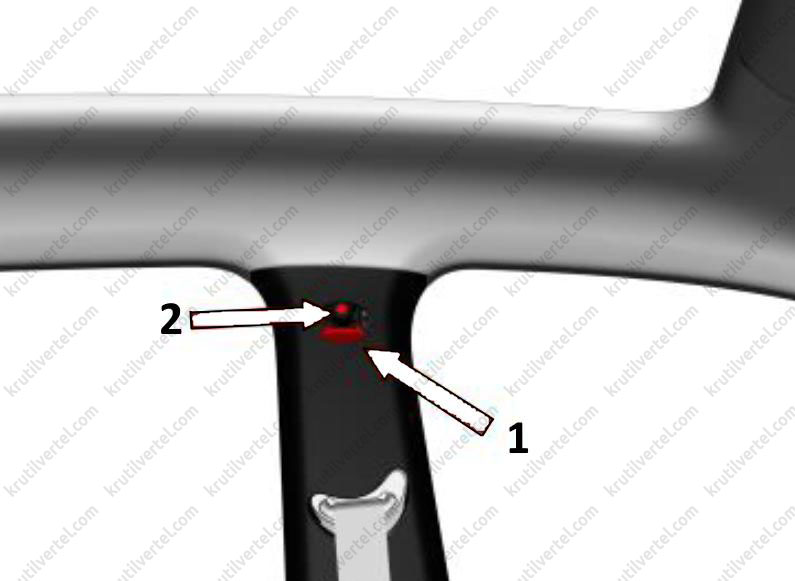

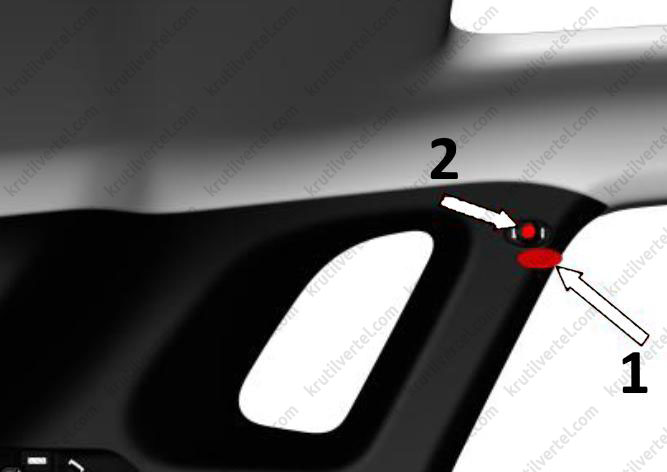

2. С помощью плоской отвертки подденьте крышку (стрелка 1) и затем, с помощью крестовой отвертки, отверните винт крепления (стрелка 2) облицовочной панели задней стойки.

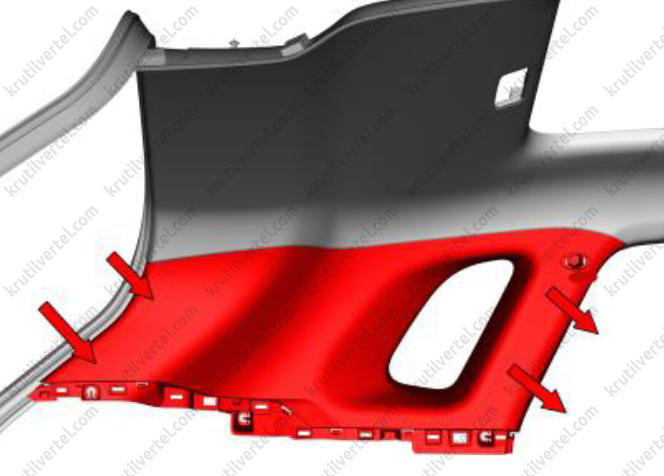

3. Вручную, без какого-либо инструмента, потяните облицовочную панель задней стойки в направлении салона автомобиля и затем снимите ее, пока не отщелкнутся зажимы панели.

4. Установку производите в порядке, обратном снятию, но при этом учитывайте следующее:

• Перед установкой каждую деталь необходимо проверить на предмет износа или повреждения и заменить, если обнаружен дефект.
• Если какой-либо зажим остался в отверстии листового металла, то перед установкой его необходимо удалить из листового металла и установить на облицовочную панель задней стойки.

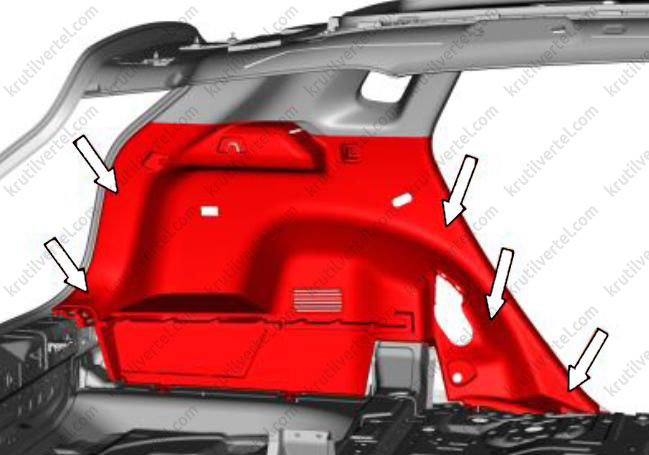

Замена боковой облицовочной панели багажного отделения

1. Снимите заднее сиденье.

2. Снимите декоративную накладку порога задней двери.

3. Снимите уплотнитель проема задней двери.

4. Снимите декоративную накладку порога двери багажного отделения.

5. Снимите ящик для хранения инструментов в багажном отделении.

6. Выверните болт крепления из нижней крепежной точки заднего ремня безопасности.

Примечание:

Момент затяжки при установке: 45 Н·м.

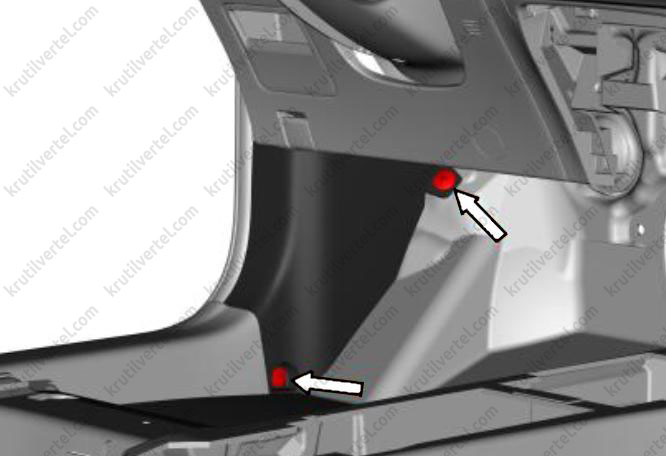

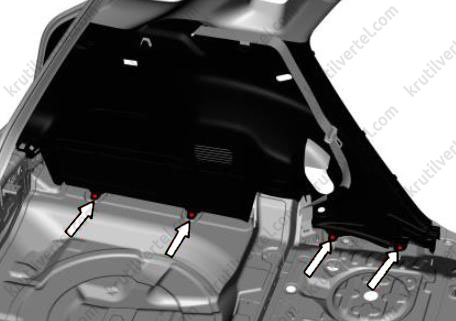

7. С помощью крестовой отвертки отверните четыре нижних самореза с крестообразной головкой и плоской шайбой (стрелки) боковой облицовочной панели багажного отделения.

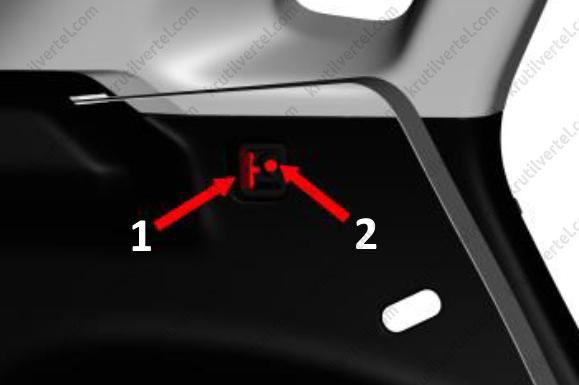

8. С помощью плоской отвертки откройте крышку (стрелка 1) и затем, с помощью крестовой отвертки, отверните верхний винт крепления (стрелка 2) боковой облицовочной панели багажного отделения.

9. Вручную, без какого-либо инструмента, потяните боковую облицовочную панель багажного отделения в направлении салона автомобиля и затем снимите ее вместе с розеткой питания и лампой освещения багажного отделения, пока не отщелкнутся ее зажимы.

10. Установку производите в порядке, обратном снятию, но при этом учитывайте следующее:

• Перед установкой каждую деталь необходимо проверить на предмет износа или повреждения и заменить, если обнаружен дефект.
• Если какой-либо зажим остался в отверстии листового металла, то перед установкой его необходимо удалить из листового металла и установить на боковую облицовочную панель багажного отделения.

Внутренняя облицовочная панель потолка и ее компоненты

Замена компонентов

1. С обеих сторон автомобиля:

• Снимите верхнюю облицовочную панель передней стойки.
• Снимите облицовочные панели средней стойки.
• Снимите облицовочную панель задней стойки.

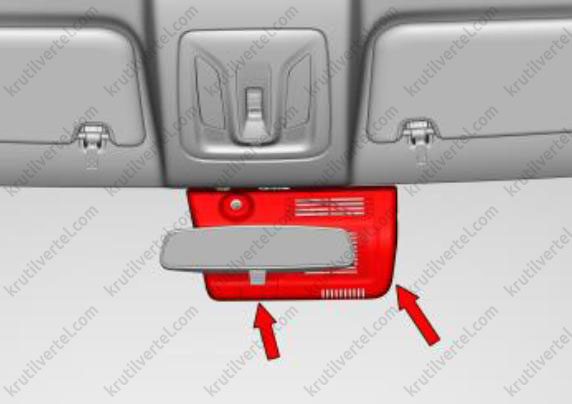

2. С помощью подходящего пластикового инструмента подденьте и затем снимите крышку датчика отслеживания отклонения от полосы движения.

3. Снимите передний индивидуальный светильник (потолочную консоль).

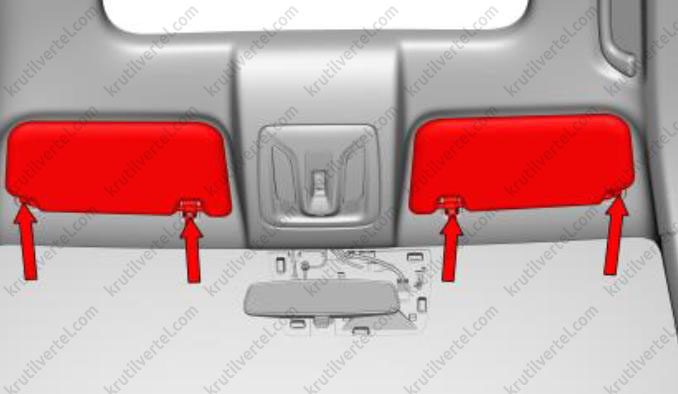

4. С помощью крестовой отвертки отверните четыре винта крепления (стрелки) и затем снимите два солнцезащитных козырька.

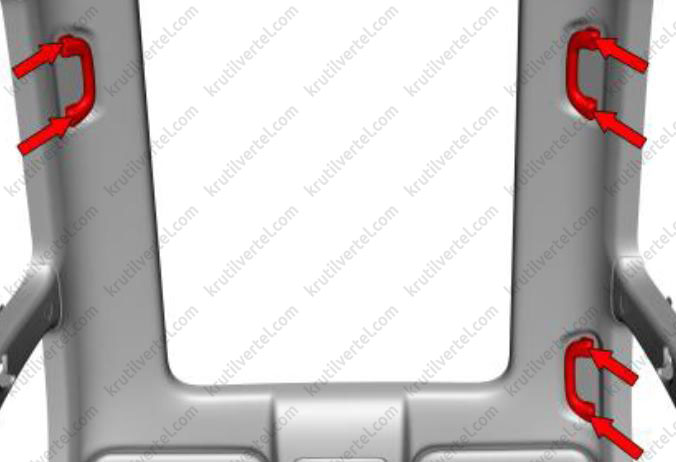

5. С помощью крестовой отвертки отверните винты крепления (стрелки) и затем снимите три потолочных поручня.

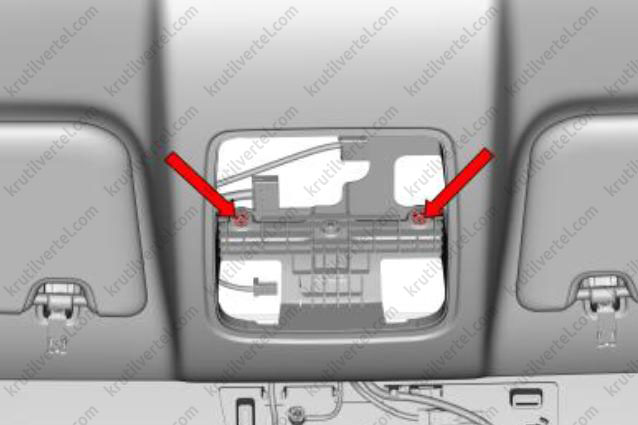

6. Снимите разъем потолочного жгута проводов. С помощью крестовой отвертки отверните два винта крепления (стрелки), расположенные в монтажном отверстии переднего индивидуального светильника.

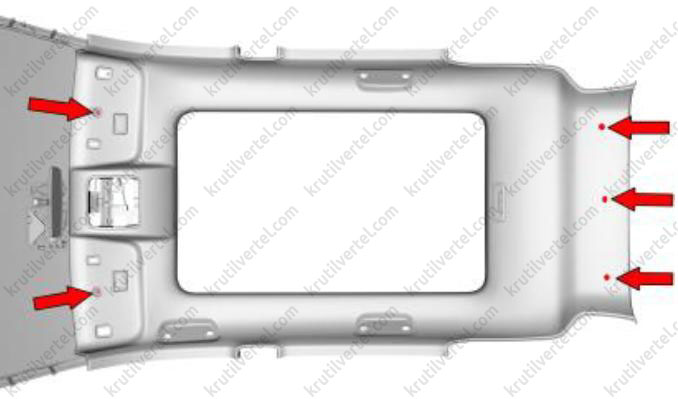

7. С помощью подходящего пластикового инструмента извлеките два передних фиксатора (стрелки), а также три задних удерживающих зажима (стрелки) внутренней облицовочной панели потолка.

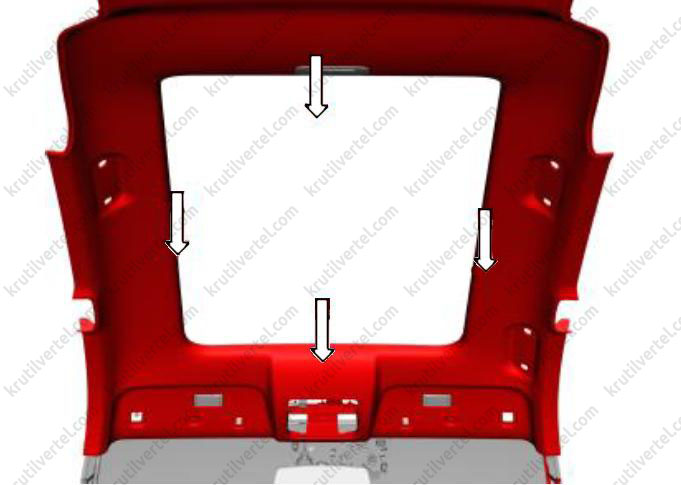

8. Вручную, без какого-либо инструмента, отсоедините внутреннюю облицовочную панель потолка в области верхнего люка (стрелки). Снимите внутреннюю облицовочную панель потолка через проем двери багажного отделения.

Примечание:

Не допускайте образования складок на облицовочной панели потолка.

9. Установку производите в порядке, обратном снятию, но при этом учитывайте следующее:

• Перед установкой каждую деталь необходимо проверить на предмет износа или повреждения и заменить, если обнаружен дефект.
• Если какой-либо зажим остался в отверстии листового металла, то перед установкой его необходимо удалить из листового металла и установить на внутреннюю облицовочную панель потолка.

Ящик для хранения инструментов в багажном отделении

Замена компонента

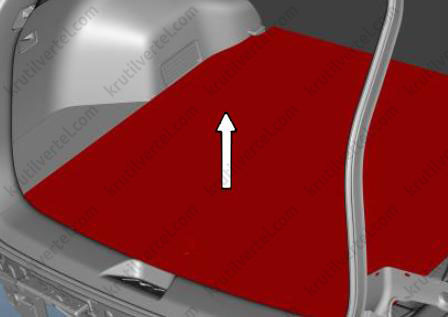

1. Снимите коврик багажного отделения (стрелка).

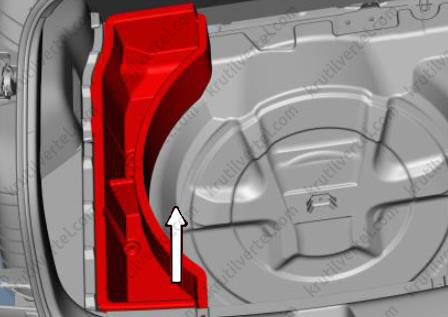

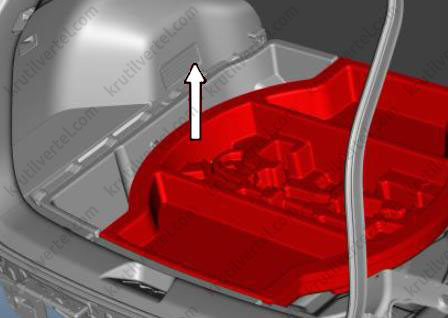

2. Снимите ящик для хранения инструментов в багажном отделении (средний) по направлению вверх.

3. С помощью подходящего пластикового инструмента снимите две защелки (стрелки), которые крепят ящик для хранения инструментов в багажном отделении (слева).

4. Снимите ящик для хранения инструментов в багажном отделении (слева) по направлению вверх.

5. Аналогичным образом, снимите ящик для хранения инструментов в багажном отделении (справа).

6. Установку производите в порядке, обратном снятию.
