Зеркала заднего вида Changan CS55 PLUS / Uni-S с 2021 года

10. Зеркала заднего вида

Общая информация

Данный автомобиль оснащается наружными зеркалами заднего вида с электроприводом регулировки и складывания, и внутренним зеркалом заднего вида.

Наружные зеркала заднего вида оборудованы электроприводом регулировки зеркала и складывания. Модель низкого уровня комплектации не оснащается зеркалами с функцией складывания.

Электропривод регулировки и складывания наружных зеркал заднего вида: водитель может регулировать положение зеркал с помощью выключателей блока регулировки, который находится в салоне, добиваясь требуемой установки зеркал и хорошего обзора назад, а также складывать и раскладывать зеркала.

Блок регулировки наружных зеркал заднего вида: находится под левым воздуховодом передней панели. При включенном зажигании выберите зеркало заднего вида для регулировки, нажав на переключатель «L» или «R». Затем отрегулируйте положение выбранного зеркала заднего вида, нажимая на кнопку комбинированного выключателя вверх/вниз и влево/вправо. Добейтесь хорошего обзора назад через зеркало. Чтобы сложить или разложить наружные зеркала заднего вида, нажмите кнопку складывания.

Внутреннее зеркало заднего вида: внутреннее зеркало заднего вида регулируется в нужном направлении вручную. При движении в темное время суток угол наклона зеркального элемента внутреннего зеркала заднего вида может быть изменен с помощью переключателя на корпусе зеркала, чтобы исключить ослепление водителя светом фар, движущихся сзади автомобилей.

Внутрисалонное зеркало заднего вида

Замена компонента

Модели с высоким уровнем комплектации:

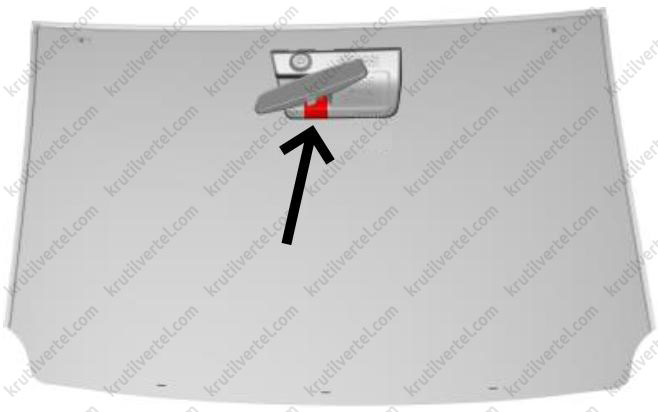

1. С помощью подходящего пластикового инструмента подденьте и затем снимите правую крышку датчика отслеживания отклонения от полосы движения.

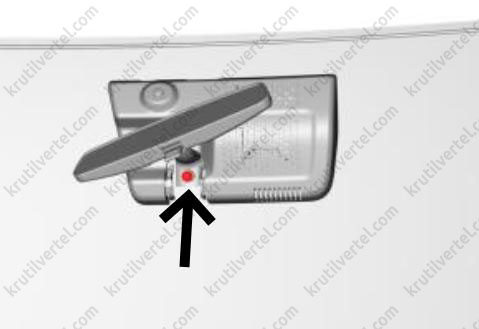

2. С помощью шестигранной отвертки отверните против часовой стрелки болт крепления внутрисалонного зеркала заднего вида. Снимите зеркало в сборе.

Модели со средним уровнем комплектации:

3. С помощью подходящего пластикового инструмента подденьте и затем снимите крышку датчика отслеживания отклонения от полосы движения.

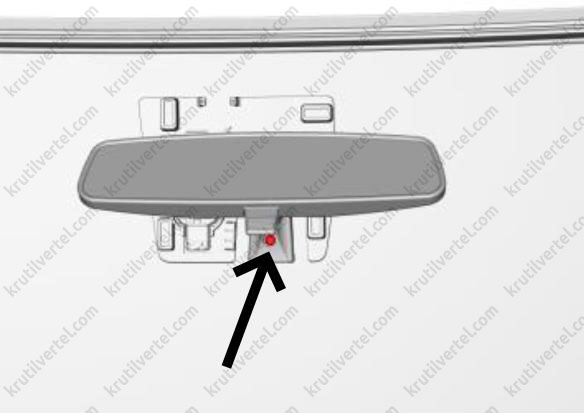

4. С помощью шестигранной отвертки отверните против часовой стрелки болт крепления внутрисалонного зеркала заднего вида.

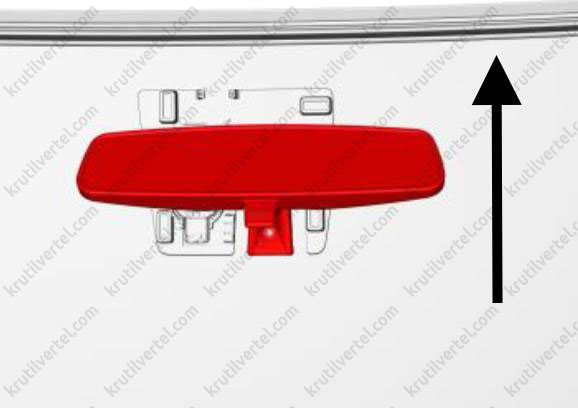

5. Чтобы снять внутрисалонное зеркало, потяните его вверх по направлению стрелки.

Модели с низким уровнем комплектации:

6. С помощью шестигранной отвертки отверните против часовой стрелки болт крепления внутрисалонного зеркала заднего вида.

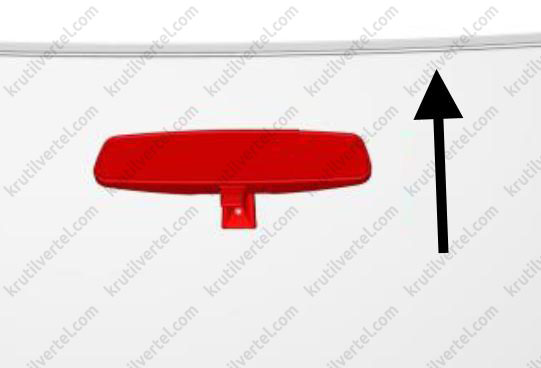

7. Чтобы снять внутрисалонное зеркало, потяните его вверх по направлению стрелки.

Продолжение описания общих работ:

8. Установку производите в порядке, обратном снятию.

Наружное зеркало заднего вида

Замена зеркала в сборе

Примечание:

Для правой и левой стороны используются аналогичные процедуры.

1. Снимите внутреннюю треугольную накладку двери в сборе.

2. Отсоедините разъем узла наружного зеркала заднего вида. При наличии панорамной камеры, отсоедините соответствующий разъем камеры.

3. Отверните две гайки и один болт крепления, после чего снимите наружное зеркало заднего вида.

Примечание:

При отворачивании последнего болта крепления придерживайте корпус зеркала рукой.

4. Установку производите в порядке, обратном снятию.

Замена блока регулировки наружных зеркал заднего вида

1. Перед снятием блока регулировки наружных зеркал заднего вида сначала снимите левую декоративную крышку приборной панели.

2. После снятия левой декоративной крышки приборной панели, с помощью шестигранной отвертки отверните винты крепления блока регулировки наружных зеркал заднего вида.

Примечание:

Момент затяжки при установке: 1±0,2 Н·м.

3. Снимите блок регулировки наружных зеркал заднего вида и извлеките разъем.

4. Установку производите в порядке, обратном снятию.
