Расположение компонентов, описание и принцип действия коробки передач Changan CS55 PLUS / Uni-S с 2021 года

2. Расположение компонентов, описание и принцип действия

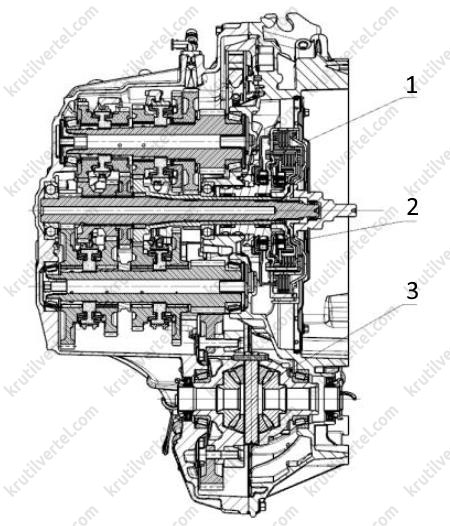

Расположение компонентов

1. Двойное сцепление в сборе.
2. Синхронизатор.
3. Дифференциал в сборе.

Описание и принцип действия

DCT – это аббревиатура от Dual Clutch Transmission (коробка передач с двумя сцеплениями), и этот автомобиль оснащен усовершенствованной 7-ступенчатой коробкой передач с двумя сцеплениями мокрого типа.

Система с двумя сцеплениями мокрого типа представляет собой многодисковое сцепление, в котором большое и маленькое сцепление соосно собраны вместе и помещены в герметичную камеру, заполненную гидравлическим маслом. Такая конструкция обладает лучшими возможностями регулировки и обеспечивает оптимальную адгезию между накладкой и фрикционом за счет плавления клея, что позволяет передавать более высокий крутящий момент.

Принцип работы коробки передач с двумя сцеплениями заключается в том, что одно сцепление обслуживает одни передачи, а другое сцепление – вторые передачи. При включении какой-либо передачи другое сцепление и соответствующая следующая передача уже находятся в состоянии готовности, и в тот момент, когда предыдущая передача в коробке передач с двумя сцеплениями (DCT) выключается, немедленно включается следующая передача. Поэтому коробка передач DCT может похвастаться более высокой скоростью переключения передач, чем обычная автоматическая коробка передач и даже механическая коробка передач, благодаря чему исключается прерывание потока мощности при переключении передач.

Коробка передач DCT имеет два вала, и полый вал располагается снаружи цельного вала. Каждое из сцеплений управляет включением передач на одном валу.

Несмотря на более сложную внутреннюю конструкцию, с точки зрения размера и веса коробка передач DCT меньше и легче, чем автоматическая коробка передач.

Кроме того, коробка передач DCT имеет множество режимов движения, как например спортивный режим. С помощью электронных программ переключение на более высокую передачу в этом режиме происходит медленно, а переключение на более высокую передачу – быстрее, что обеспечивает более динамичный режим движения автомобиля. По сравнению с традиционной механической коробкой передач коробка передач DCT более удобна в использовании и значительно улучшает топливную экономичность автомобиля. По сравнению с механической коробкой передач коробка передач DCT выполняет переключение быстрее и плавнее без прерывания потока мощности. Основываясь на характеристиках и режиме работы DCT, система DCT может дать водителям ощущение управления гоночным автомобилем. Кроме того, это исключает прерывание крутящего момента в механической коробке передач при переключении передач, делает управление более чувствительным и повышает экономию топлива.
