Инструкции по техническому обслуживанию электрооборудования Changan CS55 PLUS / Uni-S с 2021 года

10. Инструкции по техническому обслуживанию электрооборудования

Порядок диагностики неисправностей

При неисправностях в цепях проверяются следующие моменты:

1. Работа с жалобами клиентов:

В целях корректности технического обслуживания проверьте достоверность признаков неисправности, описанных клиентом. Внимательно проверьте соответствующие компоненты, чтобы убедиться в наличии неисправности, и сделайте необходимые записи. Не допускается приступать к демонтажу компонентов до определения объема и причины неисправности.

2. Работа с электрическими схемами и анализ причин:

Чтобы определиться с планом технического обслуживания, проведите анализ и оценку по всей цепи, содержащей неисправный компонент: от источника питания до «массы», отталкиваясь от электрической схемы подсистемы. Если план технического обслуживания невозможно определить, обратитесь к описанию в руководстве по техническому обслуживанию и описанию эксплуатируемой системы, чтобы понять ее принцип работы. Вам также необходимо определить другие цепи, связанные с неисправной цепью, отталкиваясь от общих цепей предохранителей, «массы» и переключателей системы, показанных на электрической схеме. Определите общие цепи, не проверенные на шаге 1. Если другие компоненты общей цепи работают нормально, то неисправность находится в обследуемой цепи. Если все компоненты общей цепи неисправны, возможна неисправность предохранителя или «массы».

3. Проверка цепей и компонентов:

При работе с электрической схемой всегда обращайтесь к руководству по техническому обслуживанию. См. процедуру осмотра цепей и компонентов в руководстве по техническому обслуживанию. При работе с цепями с модульным управлением испытания необходимо проводить при помощи диагностического тестера; диагностика действующей неисправности должна выполняться с помощью рациональных и логических процедур. Тщательно соблюдайте процедуры поиска и устранения неисправностей, описанные в руководстве по техническому обслуживанию, начиная с наиболее вероятной причины и наиболее простого с точки зрения проверки компонента.

4. Устранение неисправности:

При обнаружении неисправности обратитесь к электрической схеме и описанию методов поиска и устранения неисправностей, изложенным в руководстве по техническому обслуживанию. Например: последовательность действий при нарушении соединения с «массой» или порядок действий при работе с разъемом жгута проводов.

5. Подтверждение рабочего состояния цепи:

После завершения технического обслуживания подтвердите, что неисправность удалось устранить, и еще раз проверьте, что все функции вновь работают нормально. Если неисправность вызвана сгоревшим предохранителем, все цепи, использующие данный предохранитель, необходимо протестировать.

Оборудование для диагностики неисправностей

Вольтметр и контрольная лампа

В цепях без полупроводниковых приборов используйте контрольную лампу или вольтметр и контрольную лампу для проверки наличия напряжения. Контрольная лампа состоит из 12-вольтовой лампочки и двух проводов. После соединения одного провода с «массой» нужно касаться другим проводом различных точек цепи, где должно присутствовать напряжение. Когда лампа загорается, это указывает на наличие напряжения в проверяемой точке.

Внимание:

Множество цепей включает полупроводниковые модули, как электронный блок управления двигателем (ЕСМ), использующие компьютерный блок управления. Напряжение в этих цепях должно проверяться только с использованием цифрового универсального измерительного прибора с 10-мегаомным или более высоким импедансом. Недопустимо использовать контрольную лампу в цепях с полупроводниковыми модулями. Это может стать причиной повреждения модулей.

Вместо контрольной лампы может использоваться вольтметр. Если контрольная лампа показывает только наличие напряжения, то вольтметр указывает и величину напряжения.

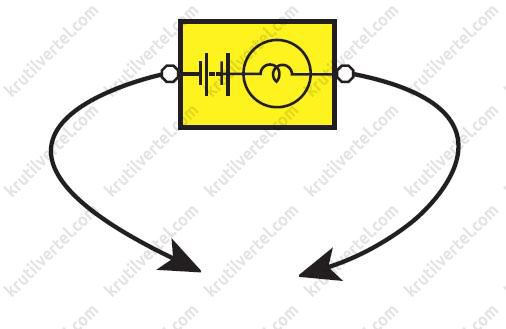

Контрольная лампа с автономным источником питания и омметр

Для проверки целостности цепи используйте контрольную лампу с автономным источником питания или омметр. Омметр показывает величину сопротивления между двумя точками цепи. Низкое сопротивление означает неразрывность цепи.

Внимание:

Недопустимо использовать контрольную лампу с автономным источником питания в цепях с полупроводниковыми модулями. Это может стать причиной повреждения этих модулей.

Вместо контрольной лампы с автономным источником питания может использоваться омметр. Омметр показывает величину сопротивления между двумя точками цепи. Низкое сопротивление означает неразрывность цепи.

Цепи с полупроводниковыми приборами должны тестироваться только с использованием цифрового универсального измерительного прибора с 10-мегаомным или более высоким импедансом. При измерении сопротивления цифровым универсальном измерительным прибором должна быть отсоединена минусовая клемма аккумуляторной батареи. Иначе могут быть неверные показания. Диоды и полупроводниковые приборы в цепи могут вызвать погрешность омметра. Чтобы узнать, влияет ли компонент на измерение, выполните измерение, переключите измерительные провода наоборот и повторите измерение. Если имеется разница в показаниях полупроводниковый прибор влияет на измерение.

Перемычка с предохранителем

Для обхода незамкнутой цепи используйте перемычку с предохранителем.

Перемычка состоит из соединенных последовательно патрона предохранителя и испытательных проводов. Этот инструмент оснащен небольшими зажимными соединителями, обеспечивающими возможность подключения к большинству разъемов без повреждения.

Внимание:

Недопустимо использовать предохранитель с более высоким номиналом, чем указанный предохранитель для защиты проверяемой цепи. Недопустимо использование этого инструмента для измерений на входе или выходе полупроводникового блока управления, такого как ЕСМ, ТСМ и т. п.

Диагностика неисправностей

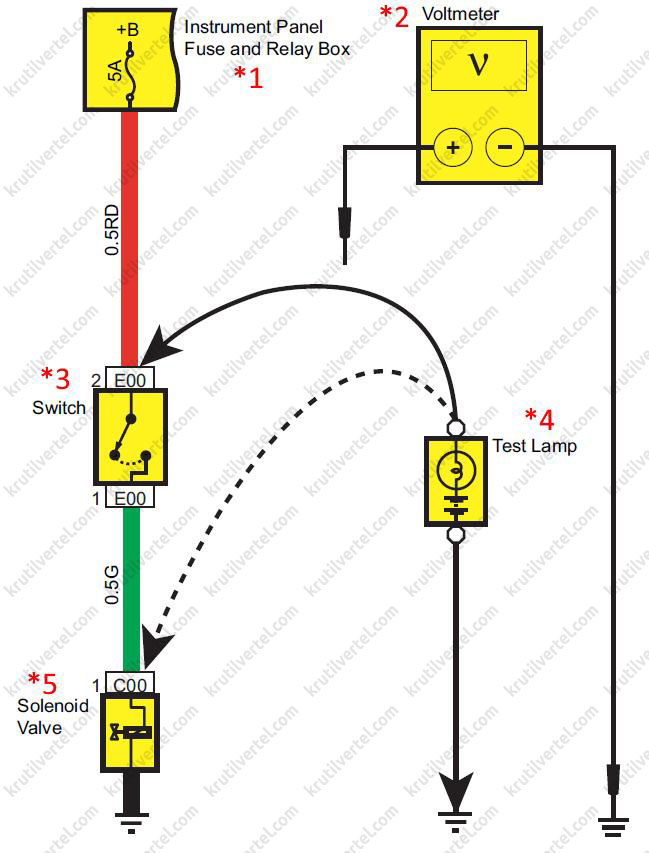

Проверка напряжения

При этом испытании производится измерение напряжения в цепи. Не требуется разъединять половинки разъема, когда на нем производится измерение напряжения. Проверка производится через заднюю часть разъема. Всегда проверяйте обе стороны разъема, так как грязь и коррозия между его контактными поверхностями метут вызвать электрические неисправности.

1. Соедините один провод контрольной лампы или вольтметра с «массой». Если используется вольтметр, с «массой» необходимо соединять отрицательный контрольный вывод вольтметра.

2. Подсоедините другой провод контрольной лампы или вольтметра к выбранной контрольной точке (разъему или выводу).

3. Если контрольная лампа загорается, это указывает на наличие напряжения. Если используется вольтметр, снимите показание напряжения. Падение напряжения больше чем на 1 В указывает на наличие проблемы.

*БЛОК ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ ПРИБОРНОЙ ПАНЕЛИ

ВОЛЬТМЕТР

ПЕРЕКЛЮЧАТЕЛЬ

КОНТРОЛЬНАЯ ЛАМПА

ЭЛЕКТРОМАГНИТ*

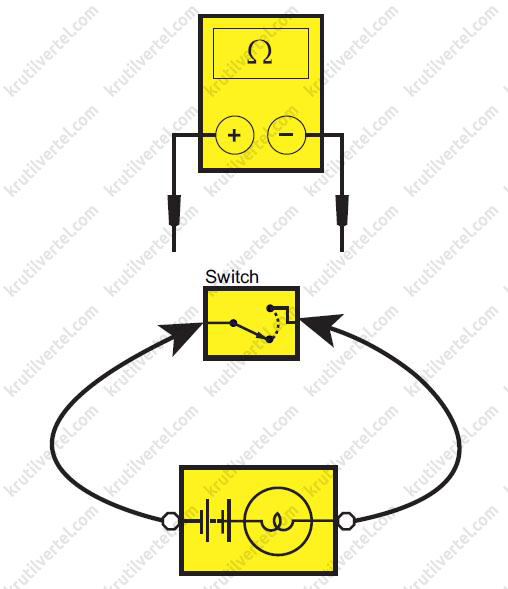

Испытание на проводимость

1. Отсоедините провод от отрицательного вывода аккумуляторной батареи.

2. Соедините один провод контрольной лампы с автономным источником питания или омметра к одному концу цепи, которую необходимо проверить. Если используется омметр, замкнуть испытательные провода и откорректировали омметр, чтобы он показывал нуль.

3. Подсоедините другой провод к другому концу цепи.

4. Если контрольная лампа с автономным источником питания загорается, это указывает на наличие проводимости. Если используется омметр, то низкое или нулевое сопротивление указывает на хорошую проводимость.

*ПЕРЕКЛЮЧАТЕЛЬ*

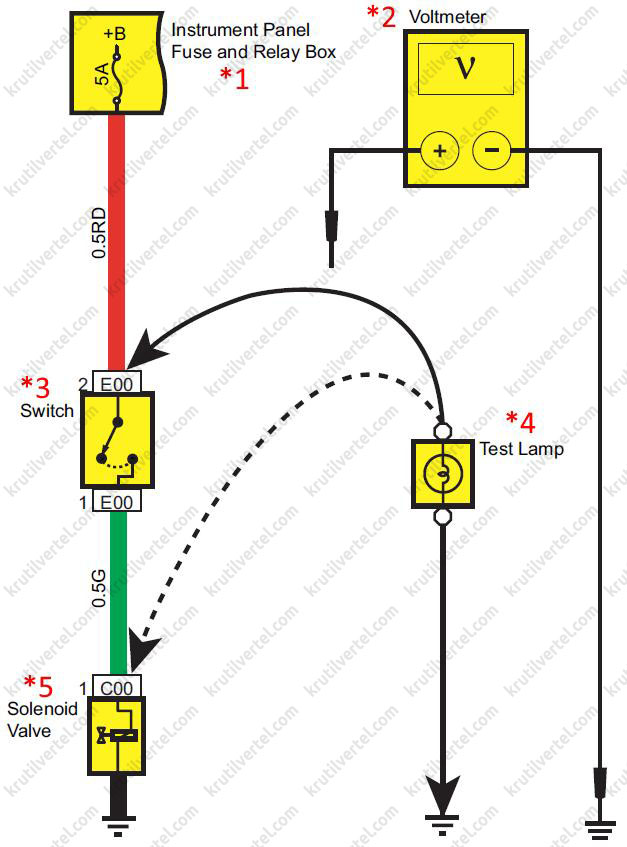

Испытание на наличие замыкания на «массу»

1. Отсоедините провод от отрицательного вывода аккумуляторной батареи.

2. Подсоедините один провод контрольной лампы с автономным источником питания или омметра к выводу предохранителя со стороны нагрузки.

3. Соедините другой провод с «массой».

4. Отключите все электрические нагрузки, связанные с предохранителем.

Внимание:

Если все электрические нагрузки, связанные с предохранителем, не отключены, при проверке цепи с низким сопротивлением, такой как освещение, омметр всегда будет показывать низкое значение. Это приведет к неправильному суждению.

5. Начиная от коробки предохранителей перемещайте жгут из стороны в сторону. Продолжайте выполнять эту процедуру (приблизительно на расстоянии шесть дюймов), непрерывно наблюдая за контрольной лампой с автономным источником питания или омметром.

6. Если загорается контрольная пампа с автономным источником питания или появляются показания на омметре (менее 5 Ом), то рядом с этим местом присутствует короткое замыкание проводки на «массу».

*БЛОК ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ ПРИБОРНОЙ ПАНЕЛИ

ВОЛЬТМЕТР

ПЕРЕКЛЮЧАТЕЛЬ

КОНТРОЛЬНАЯ ЛАМПА С АВТОНОМНЫМ ИСТОЧНИКОМ ПИТАНИЯ

ЭЛЕКТРОМАГНИТ*

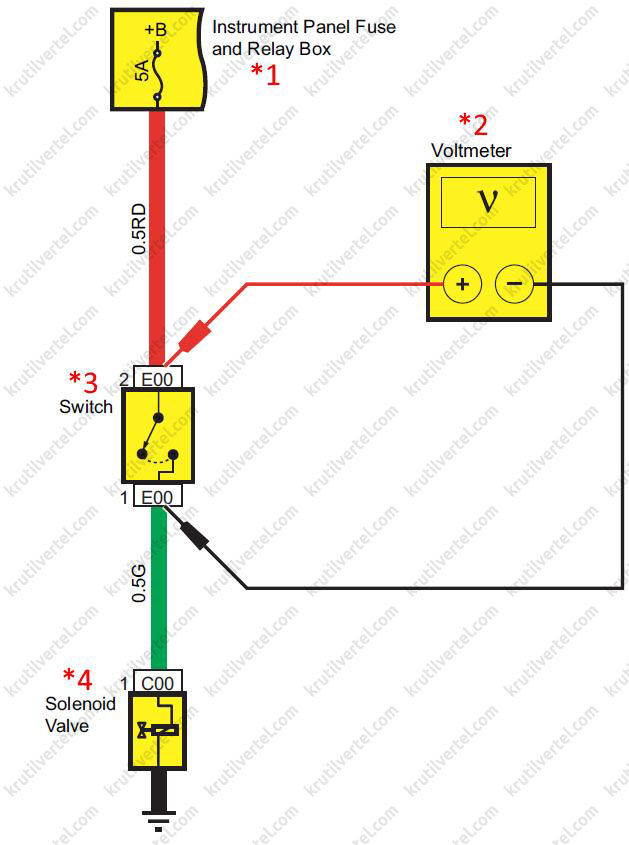

Проверка падения напряжения

Это тест для проверки падения напряжения вдоль жгута проводов, разъема или переключателя.

1. Подключите положительный щуп вольтметра к одному концу цепи рядом с батареей (сторона разъема или переключателя).

2. Подключите отрицательный щуп к другому концу цепи (другая сторона разъема или переключателя).

3. Включите или выключите питание, чтобы цепь заработала.

4. Вольтметр покажет разницу напряжения между двумя контрольными точками.

5. Если разница напряжения составляет более 0,1 В (менее 50 мВ для цепи 5 В), это означает неисправность цепи. Проверьте цепь на предмет ослабленных, окисленных или коррозийных соединений.

*БЛОК ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ ПРИБОРНОЙ ПАНЕЛИ

ВОЛЬТМЕТР

ПЕРЕКЛЮЧАТЕЛЬ

ЭЛЕКТРОМАГНИТ*

Оборудование для ремонта

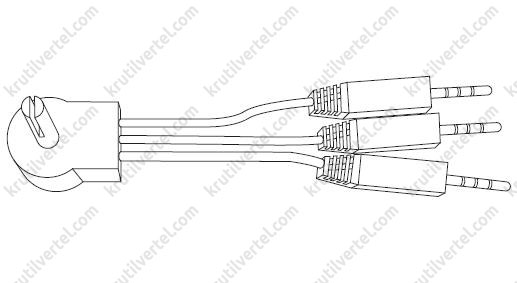

1. Переменный реостат 5 кОм.

Он может имитировать каждый сигнал датчика омического типа, например, датчика температуры охлаждающей жидкости, датчика температуры всасываемого воздуха и т. д., и полезен для быстрой оценки производительности компонента.

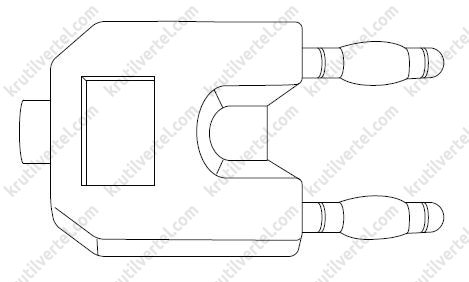

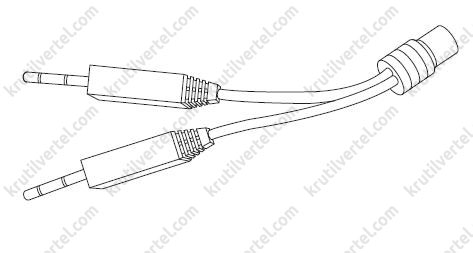

2. Светодиодная контрольная лампа:

Двунаправленная двухцветная светодиодная лампа может менять цвет при смене положительного и отрицательного полюсов. Эту функцию можно использовать для проверки сигналов управления ШИМ датчика Холла.

3. Инструмент для проверки подушек безопасности:

Перед установкой новой подушки безопасности после неисправности системы подушек безопасности или аварии транспортного средства установите этот инструмент в систему подушек безопасности и используйте диагностические инструменты, чтобы подтвердить, что система подушек безопасности работает правильно. После этого установите новую подушку безопасности. Этот процесс может гарантировать безопасную работу подушки безопасности.

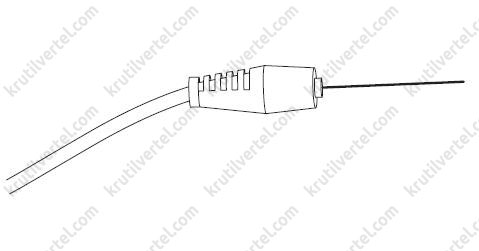

4. Пробник:

При тестировании компонента системы вставьте его с задней стороны разъема жгута проводов напрямую, не разрывая жгут проводов, чтобы уменьшить искусственные неисправности.

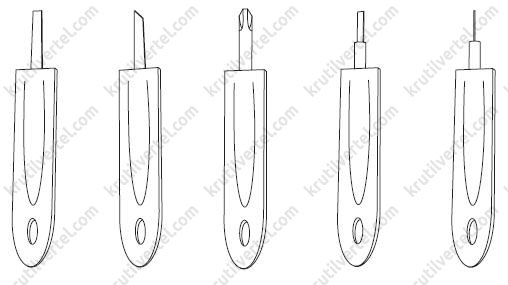

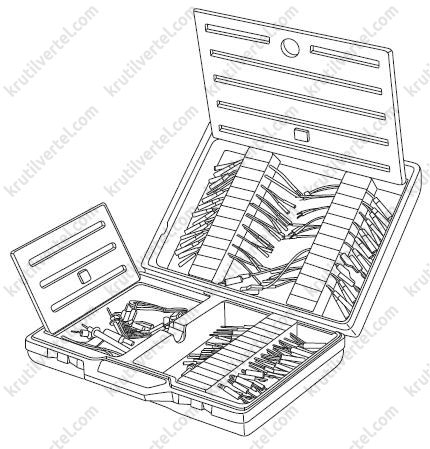

5. Инструмент для ремонта выводов/клемм:

При обслуживании и ремонте определенных выводов/клемм используйте этот инструмент, чтобы отделить их от разъема.

Ремонт выводов/клемм жгута проводов

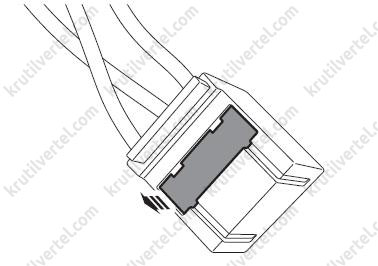

1. Снимите штифт.

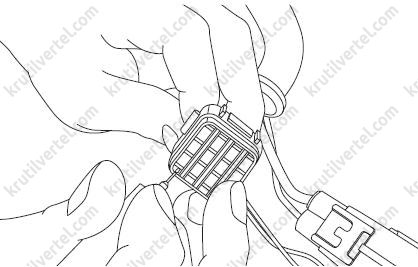

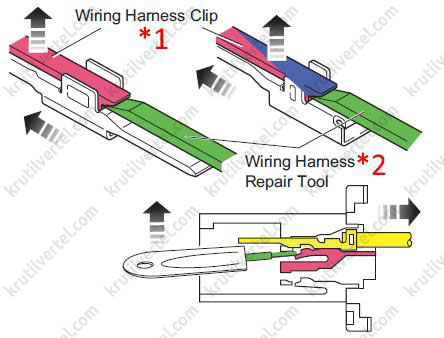

2. Отделите зажим жгута проводов с помощью инструмента для ремонта жгута проводов.

*Зажим для жгута проводов

Инструмент для ремонта жгута проводов*

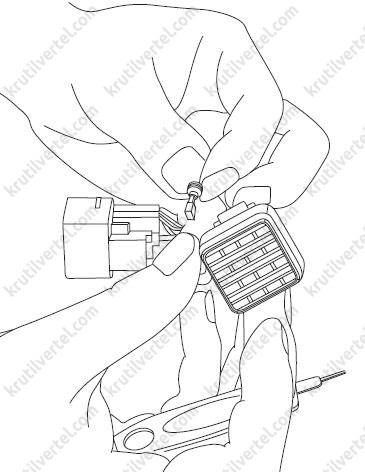

3. Извлеките вывод/клемму жгута проводов из задней части разъема.

4. Отрегулируйте и очистите контактную пластину вывода/клеммы жгута проводов, вытащенную из разъема.

Порядок действий по устранению ненадежного соединения с «массой»

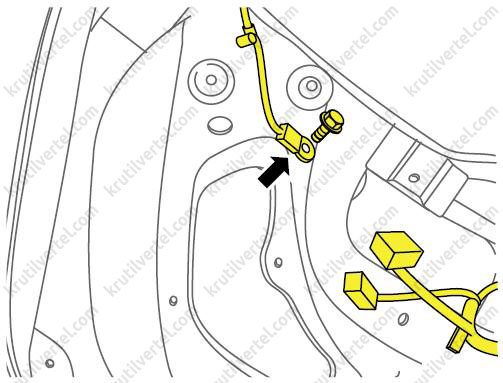

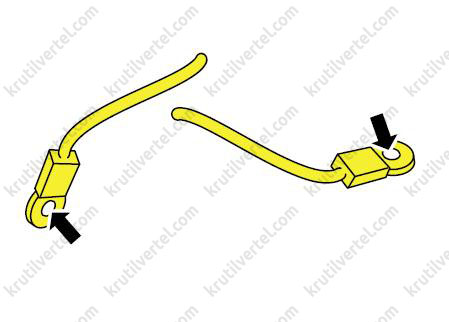

1. Отверните крепежный болт в точке соединения с «массой».

2. Зачистите обе контактные поверхности медного кольца со стороны жгута проводов (а также со стороны кузова и со стороны болта) крупнозернистой наждачной бумагой до полного удаления окислов.

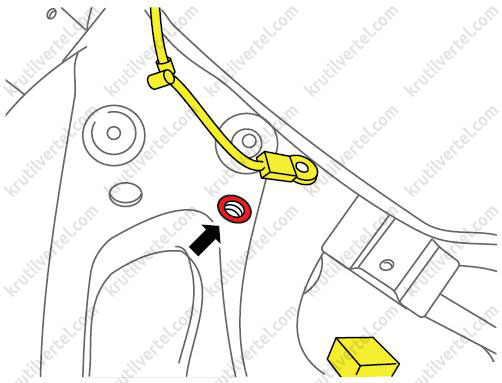

3. Обработайте точку соединения с «массой» со стороны кузова тканью для получения чистой поверхности.

Внимание:

Избегайте повреждения лакокрасочного покрытия, удаляя только окислы или поверхностную ржавчину.

4. Подсоедините провод точки соединения с “массой”, заверните крепежный болт и затяните его указанным моментом. Момент затяжки: 8 Н·м для болтов М6 и 20 Н·м для болтов М8.
