Приборная панель и напольная консоль Changan CS55 PLUS / Uni-S с 2021 года

8. Приборная панель и напольная консоль

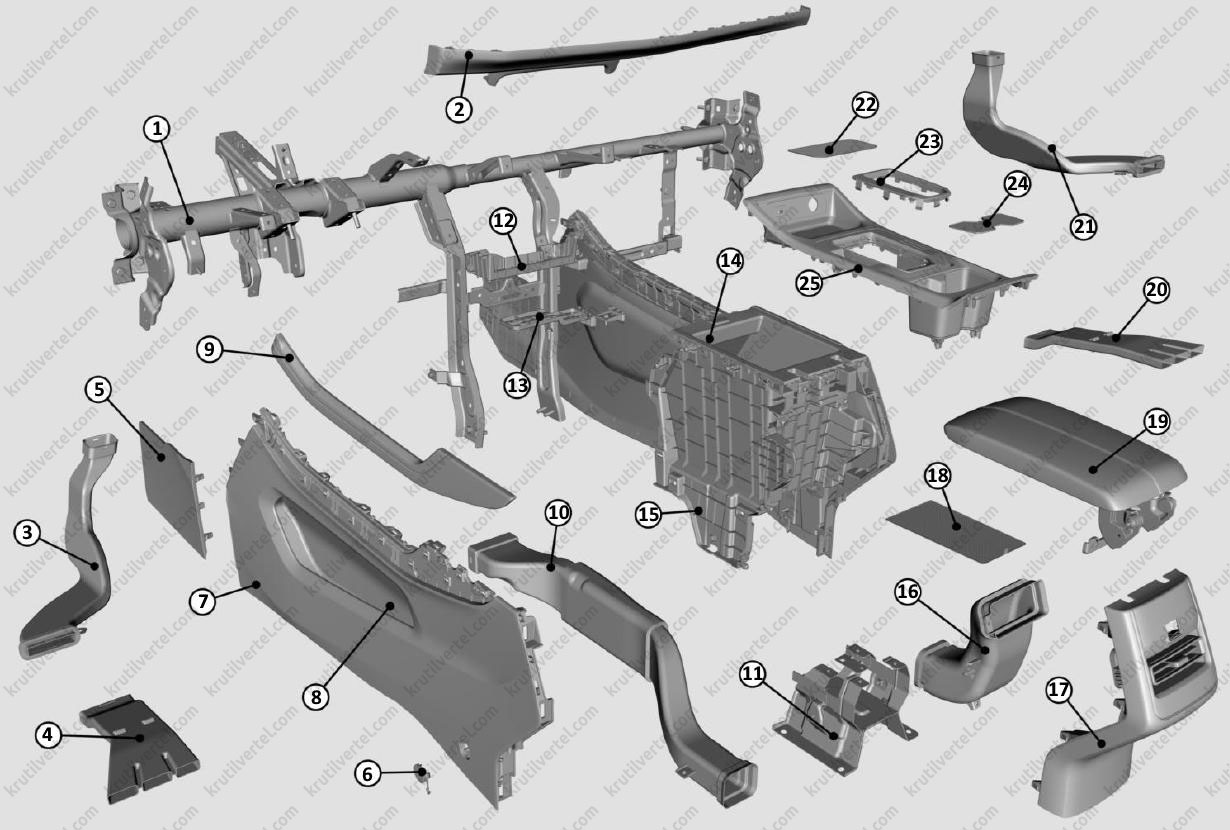

Подетальный вид

Модели с коробкой передач с механическим селектором переключения передач:

1. Поперечина приборной панели.
2. Правая декоративная полоса приборной панели.
3. Передняя часть воздуховода обдува области ног задних пассажиров слева.
4. Задняя часть воздуховода обдува области ног задних пассажиров слева.
5. Удлинительная пластина напольной консоли слева.
6. Крышка заднего бокового болта крепления напольной консоли.
7. Левая боковая панель напольной консоли.
8. Внутренняя панель ящика для хранения напольной консоли слева.
9. Боковая декоративная полоса напольной консоли слева.
10. Передняя часть заднего воздуховода.
11. Монтажный кронштейн напольной консоли.
12. Верхний кронштейн крепления напольной консоли.
13. Нижний кронштейн крепления напольной консоли.
14. Верхняя крышка центрального подлокотника.
15. Корпус центрального подлокотника.
16. Задняя часть заднего воздуховода.
17. Задняя панель напольной консоли.
18. Коврик подлокотника.
19. Центральный подлокотник.
20. Задняя часть воздуховода обдува области ног задних пассажиров справа.
21. Передняя часть воздуховода обдува области ног задних пассажиров справа.
22. Коврик для хранения вещей в передней части напольной консоли.
23. Панель механизма переключения передач.
24. Подстаканник.
25. Центральная панель управления.

Модели с коробкой передач с механическим селектором переключения передач:

1. Правая декоративная полоса приборной панели.
2. Удлинительные пластины напольной консоли.
3. Два болта крепления (будут видны после снятия удлинительных пластин).
4. Напольная консоль в сборе.
5. Крышки задних боковых болтов крепления напольной консоли.
6. Два болта крепления (будут видны после снятия крышек).
7. Задняя панель напольной консоли.
8. Панель механизма переключения передач.
9. Центральная панель управления.
10. Два болта крепления (будут видны после снятия центральной панели управления).
11. Два болта крепления (будут видны после снятия центральной панели управления).
12. Четыре болта крепления (будут видны после поднятия центрального подлокотника и снятия коврика).

Модели с коробкой передач с электромеханическим селектором переключения передач:

1. Правая декоративная полоса приборной панели.
2. Удлинительные пластины напольной консоли.
3. Два болта крепления (будут видны после снятия удлинительных пластин).
4. Крышки средних боковых болтов крепления напольной консоли.
5. Два болта крепления (будут видны после снятия крышек).
6. Крышки задних боковых болтов крепления напольной консоли.
7. Два болта крепления (будут видны после снятия крышек).
8. Задняя панель напольной консоли.
9. Панель индикации передач.
10. Центральная панель управления.
11. Панель розетки питания и разъема USB.
12. Четыре болта крепления (будут видны после поднятия центрального подлокотника и снятия коврика).
13. Два болта крепления (будут видны после снятия центральной панели управления).

Внимание:

• После того, как все вышеуказанные болты будут удалены, весь подлокотник можно поднять и извлечь из напольной консоли.
• Перед снятием напольной консоли убедитесь, что все разъемы жгутов проводов отсоединены.

Замена приборной панели в сборе и ее компонентов

1. Снимите верхний и нижний кожухи рулевой колонки:

• С помощью специального инструмента CA501-002 аккуратно подденьте вдоль края, чтобы снять верхний кожух рулевой колонки.
• Отверните три установочных винта нижнего кожуха рулевой колонки (саморезы с крестообразным шлицем и плоской шайбой в сборе ST4.2×16), после чего снимите нижний кожух

2. Снимите блок комбинированного переключателя.

3. Снимите декоративную накладку комбинации приборов:

С помощью специального инструмента CA501-002 аккуратно подденьте по краям декоративную накладку комбинации приборов, чтобы вывести из зацепления по одному V-образному зажиму. Снимите декоративную накладку комбинации приборов потянув ее на себя.

4. Снимите комбинацию приборов.

5. С обеих сторон автомобиля:

• Снимите верхнюю облицовочную панель передней стойки.
• Снимите нижнюю облицовочную панель передней стойки.

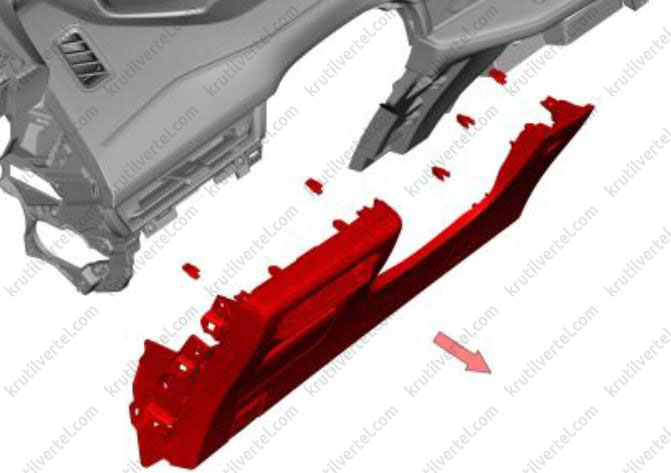

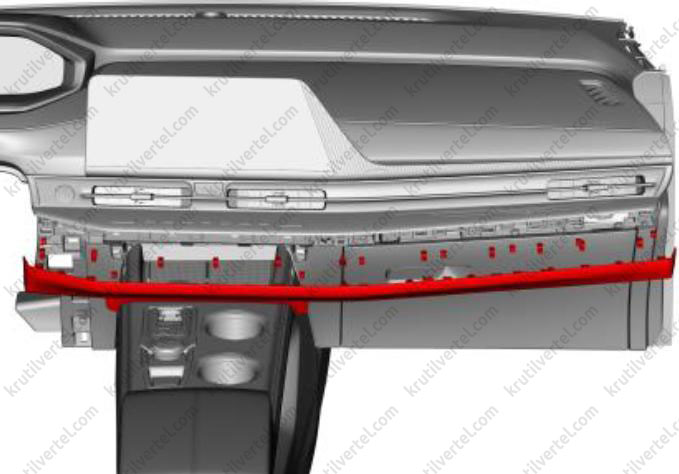

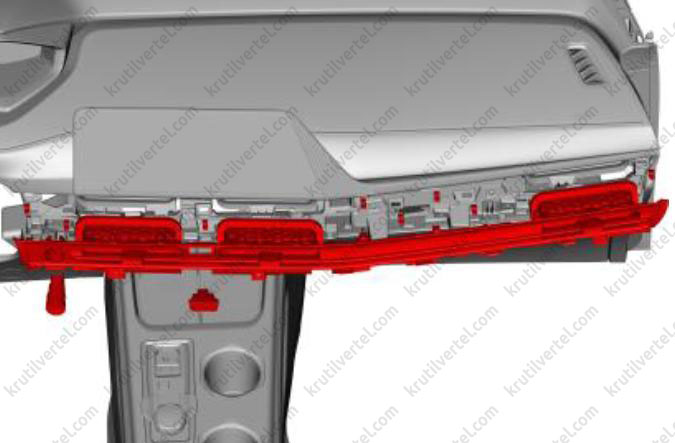

6. Снимите правую декоративную полосу приборной панели:

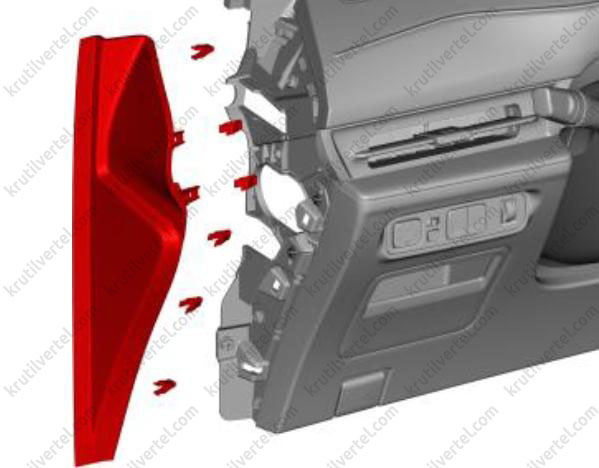

С помощью специального инструмента CA501-002 аккуратно подденьте зажимы и затем снимите правую декоративную полосу приборной панели. Работу начинайте с верхнего правого края.

7. Снимите панель управления кондиционером.

8. Снимите центральную вентиляционную панель:

• Отверните три установочных винта (винт с плоской головкой и шестигранным гнездом, и простой шайбой в сборе ST4.2×16) в нижней части трех дефлекторов на вентиляционной панели.

• С помощью специального инструмента CA501-002 аккуратно подденьте зажимы и затем снимите центральную вентиляционную панель. Работу начинайте с правого края.

9. Снимите переключатель аварийной световой сигнализации.

10. Снимите мультимедийный дисплей/дисплей развлекательной системы автомобиля.

11. С обеих сторон автомобиля: снимите торцевую крышку приборной панели:

• Снимите уплотнитель проема передней двери.
• С помощью специального инструмента CA501-002 аккуратно подденьте шесть V-образных зажимов, расположенных по краям, и затем снимите торцевую крышку приборной панели.

12. Снимите перчаточный ящик:

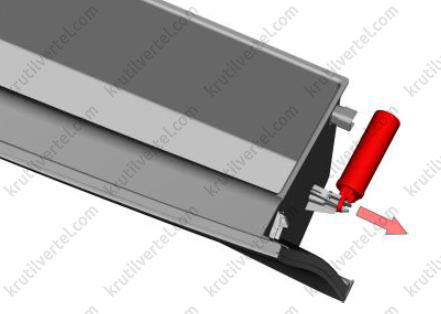

• Откройте перчаточный ящик и с помощью специального инструмента CA501-002 отсоедините монтажную втулку амортизатора.

• Слева и справа сожмите боковые стенки корпуса перчаточного ящика и извлеките ограничители открывания перчаточного ящика.
• Поверните перчаточный ящик примерно на 90° (близко к максимальному углу открывания) и извлеките перчаточный ящик из приборной панели.

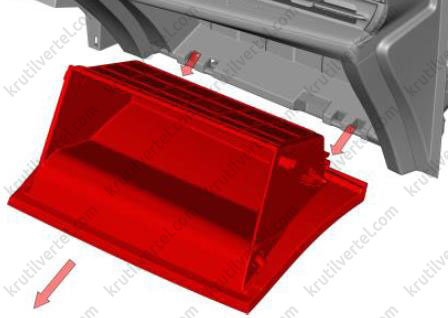

13. Снимите нижнюю правую перегородку приборной панели:

С помощью специального инструмента CA501-002 аккуратно подденьте четыре саморазъемных зажима и затем снимите перегородку.

14. Снимите левую декоративную крышку приборной панели:

• Отверните два установочных винта (саморез с плоской головкой и шестигранным гнездом, и простой шайбой в сборе ST4.2×16) и два болта (винты с крестообразным шлицем M6) крепления декоративной крышки приборной панели.

• С помощью специального инструмента CA501-002 аккуратно подденьте и затем снимите левую декоративную крышку приборной панели вместе с комбинированным переключателем, датчиком температуры воздуха в салоне и разъемом диагностического порта OBD автомобиля.

15. Снимите боковую вентиляционную панель (с левой стороны):

• Отверните установочный винт (саморез с плоской головкой и шестигранным гнездом, и простой шайбой в сборе ST4.2×16) с нижней правой стороны вентиляционной панели.
• С помощью специального инструмента CA501-002 аккуратно подденьте V-образные зажимы, расположенных по краям, и затем снимите боковую вентиляционную панель.

16. Снимите корпус приборной панели в сборе:

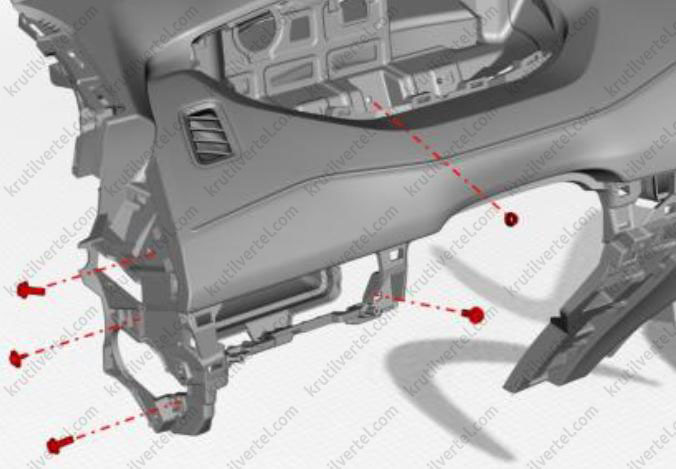

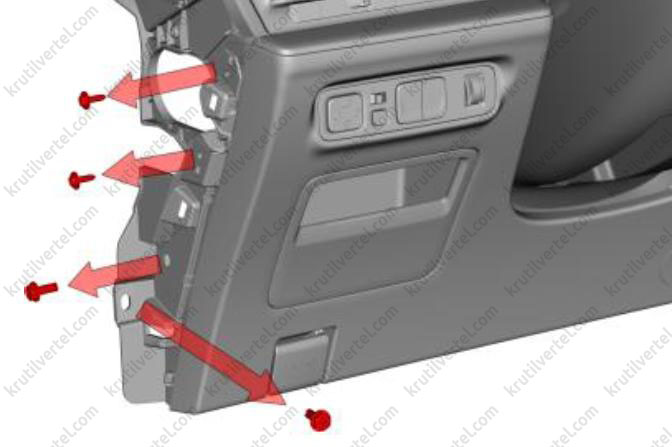

• Отверните три болта крепления (винт с крестообразным шлицем и шестигранным гнездом M6), один установочный винт (саморез с плоской головкой и шестигранным гнездом, и простой шайбой в сборе ST 4.8х16) и одну гайка крепления (шестигранная фланцевая гайка М6) на левой стороне корпуса приборной панели.

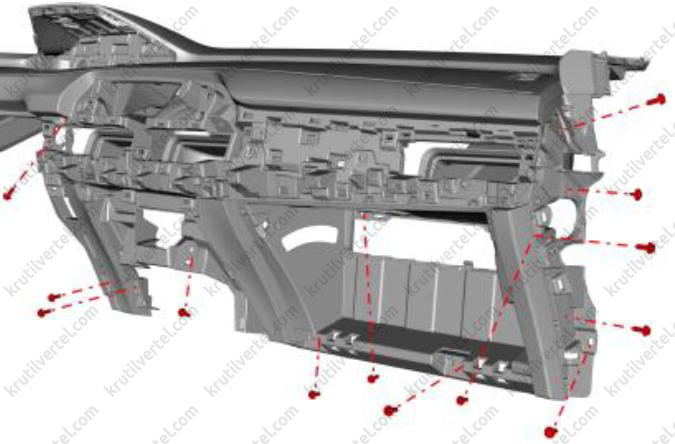

• Отверните 11 болтов крепления (винт с крестообразным шлицем и шестигранным гнездом M6) и один установочный винт (винт с шестигранным углублением под ключ и плоской шайбой 4,8х16) в средней и правой части корпуса приборной панели.

• Снимите модуль подушки безопасности переднего пассажира.
• Снимите корпус приборной панели в сборе.

Внимание:

• Убедитесь, что от приборной панели отсоединены все разъемы и жгуты проводов.
• Снимать приборную панель необходимо при помощи двух человек.
• Будьте осторожны, чтобы не поцарапать приборную панель металлическими предметами!

17. Установку производите в порядке, обратном снятию, но при этом учитывайте следующее:

• Перед установкой каждую деталь необходимо проверить на предмет износа или повреждения и заменить, если обнаружен дефект.
• Обратите внимание, что разъемы жгутов проводов правильно и надежно подсоединены.
• При установке приборной панели убедитесь, что никакой жгут проводов не зажат.

18. После установки приборной панели проверьте правильность работы всего электрооборудования.

Замена напольной консоли и ее компонентов

1. Отсоедините провод от отрицательного вывода аккумуляторной батареи.

2. Снимите правую декоративную полосу приборной панели (см шаг 6 в разделе выше).

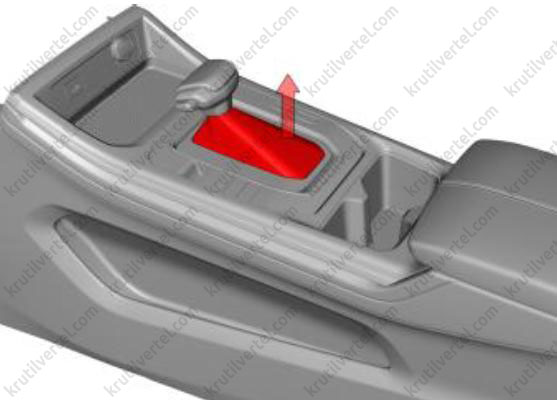

3. Модели с коробкой передач с механическим селектором переключения передач: вручную, без каких-либо инструментов, отсоедините пылезащитный кожух механизма переключения передач от напольной консоли.

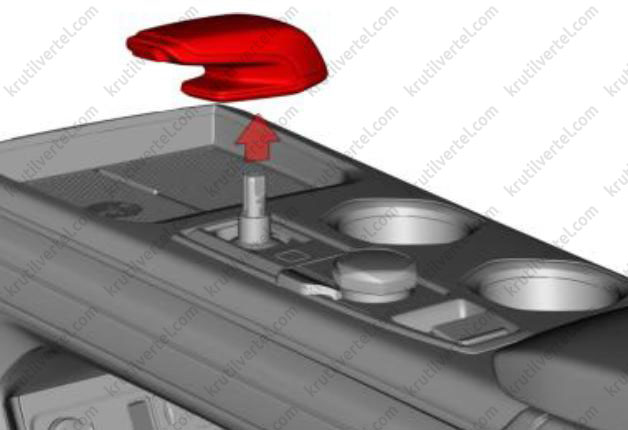

4. Модели с коробкой передач с электромеханическим селектором переключения передач: удерживая нижнюю часть рукояти механизма управления переключением передач обеими руками, потяните ее вверх по направлению оси рычага переключения передач, пока узел рукояти не будет снят с рычага переключения передач.

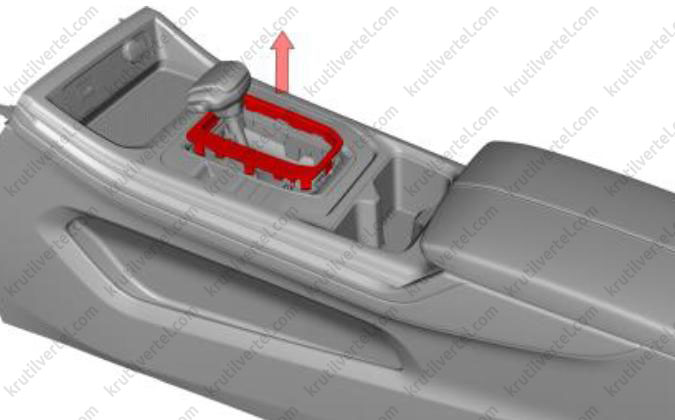

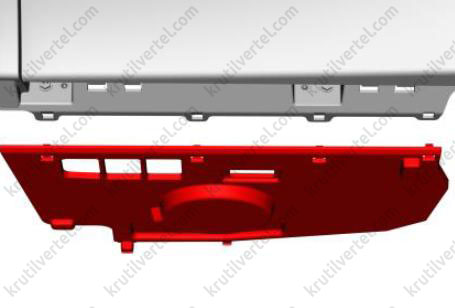

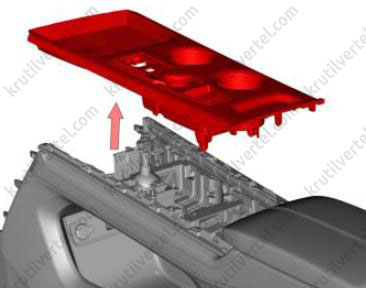

5. Модели с коробкой передач с механическим селектором переключения передач: снимите панель механизма переключения передач и потяните ее вверх вручную.

6. Снимите центральную панель управления.

Внимание:

Во время снятия центральной панели управления одновременно отсоединение все разъемы жгутов проводов.

Модели с коробкой передач с механическим селектором переключения передач

Модели с коробкой передач с электромеханическим селектором переключения передач

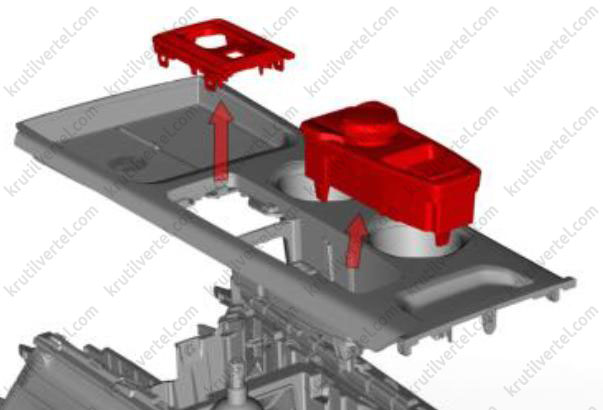

7. Модели с коробкой передач с электромеханическим селектором переключения передач: нажмите на штифт с внутренней стороны и вытолкните панель индикации передач и блок селектора выбора режима вождения.

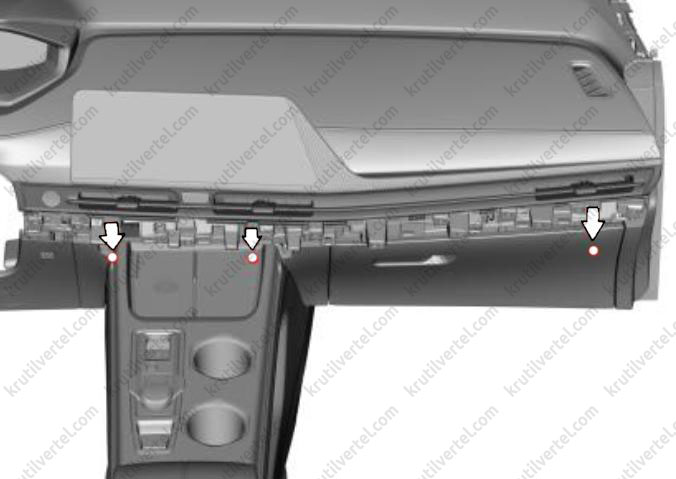

8. С помощью крестовой отвертки или подходящей головки отверните верхние болты крепления (стрелки) напольной консоли.

Модели с коробкой передач с механическим селектором переключения передач: четыре болта крепления.

Модели с коробкой передач с электромеханическим селектором переключения передач: два болта крепления.

9. Снимите левую и правую передние удлинительные пластины и отверните два передних боковых болта крепления (по одному с каждой стороны) напольной консоли. Потяните переднюю удлинительную пластину непосредственно снизу, чтобы ее снять, а затем отверните болты (стрелка).

10. С помощью плоской отвертки слева и справа откройте крышки и затем отверните два средних боковых болта крепления (по одному с каждой стороны) напольной консоли.

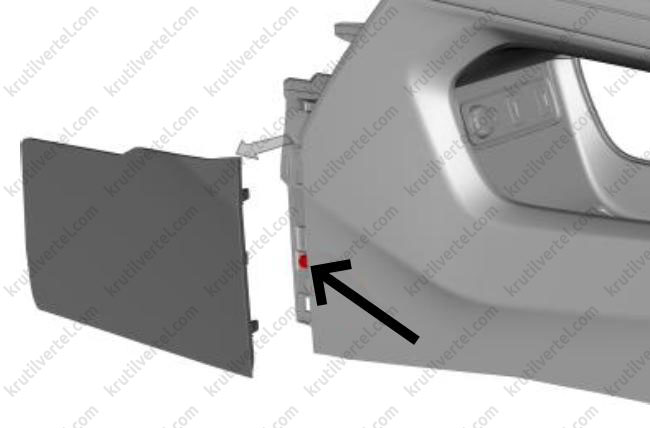

11. С помощью плоской отвертки слева и справа откройте крышки и затем отверните два задних боковых болта крепления (по одному с каждой стороны) напольной консоли.

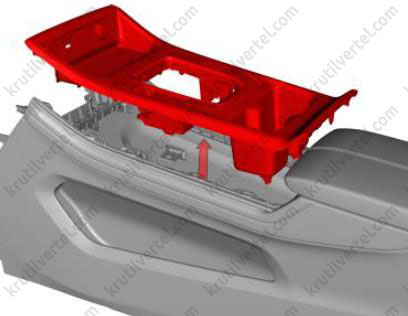

12. Снимите заднюю панель напольной консоли.

Внимание:

• Нижнюю часть задней панели отсоединяйте исключительно вручную.
• Перед окончательным снятием задней панели напольной консоли необходимо отсоединить жгут проводов заднего разъема USB.

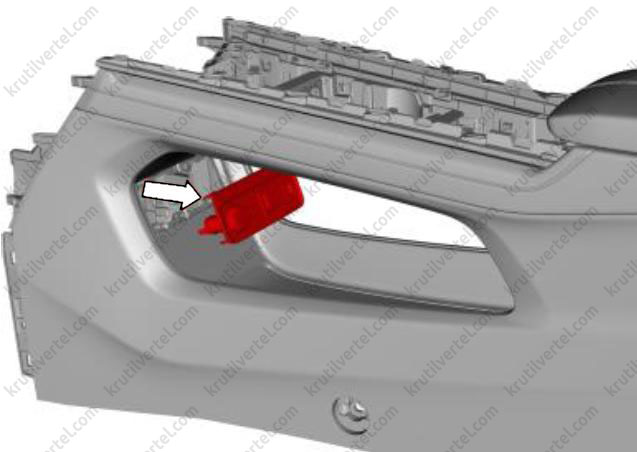

13. Модели с коробкой передач с электромеханическим селектором переключения передач: с помощью подходящего пластикового инструмента подденьте край панели розетки питания и разъема USB и затем снимите ее.

Внимание:

Перед окончательным снятием панели необходимо отсоединить от нее жгуты проводов.

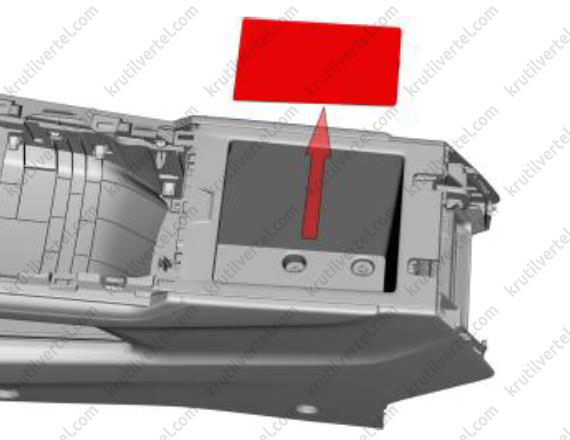

14. Откройте подлокотник и снимите коврик подлокотника.

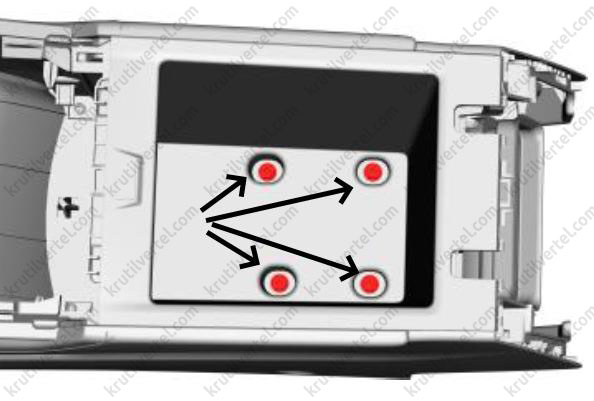

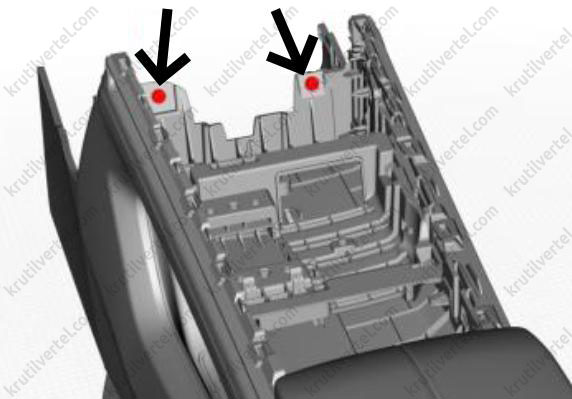

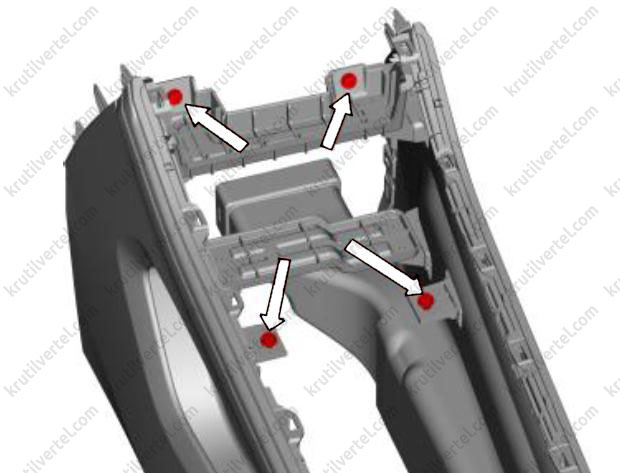

15. С помощью крестовой отвертки или подходящей головки отверните четыре болта крепления, расположенные в подлокотнике напольной консоли.

16. Снимите напольную консоль в сборе.

Внимание:

Модели с коробкой передач с электромеханическим селектором переключения передач: перед тем, как снять напольную консоль в сборе, отверните четыре болта крепления, чтобы снять электронный механизм управления переключением передач.

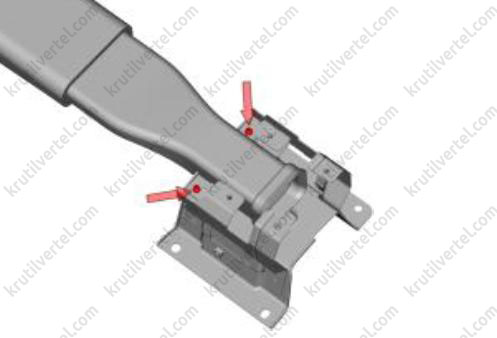

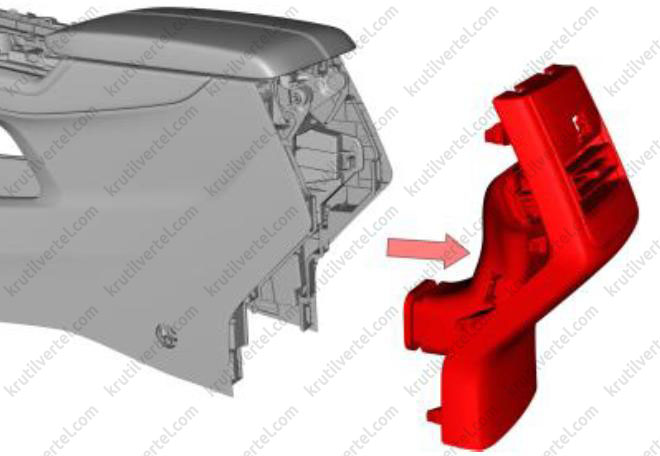

17. С помощью крестовой отвертки отверните два винта крепления и затем снимите переднюю часть заднего воздуховода.

18. Установку производите в порядке, обратном снятию, но при этом учитывайте следующее:

• Перед установкой каждую деталь необходимо проверить на предмет износа или повреждения и заменить, если обнаружен дефект.
• Обратите внимание, что все разъемы жгутов проводов правильно и надежно подсоединены, а также воздуховод выровнен относительно консоли.
• Модели с коробкой передач с электромеханическим селектором переключения передач: сначала необходимо установить центральную панель управления, а только затем панель индикации передач и блок селектора выбора режима вождения.

19. После установки напольной консоли проверьте правильность работы всего электрооборудования.
