Система стеклоочистителей / стеклоомывателей Changan CS55 PLUS / Uni-S с 2021 года

5. Система стеклоочистителей/стеклоомывателей

Спецификация

Передний стеклоочиститель

Задний стеклоочиститель

Подетальный вид

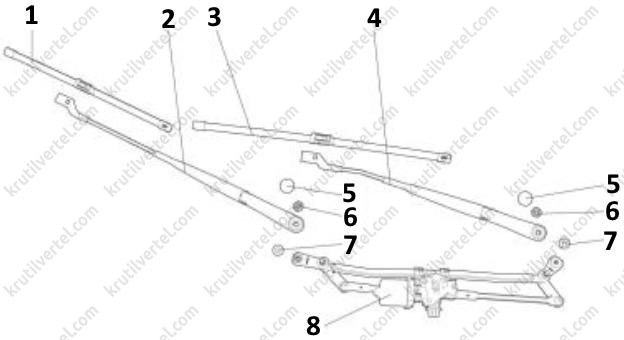

Передний стеклоочиститель:

1. Дополнительная щетка стеклоочистителя.
2. Узел дополнительного рычага стеклоочистителя.
3. Основная щетка стеклоочистителя.
4. Узел основного рычага стеклоочистителя.
5. Крышка.
6. Шестигранная фланцевая гайка.
7. Шестигранный болт и плоская шайба.
8. Узел электродвигателя стеклоочистителя и приводной тяги.

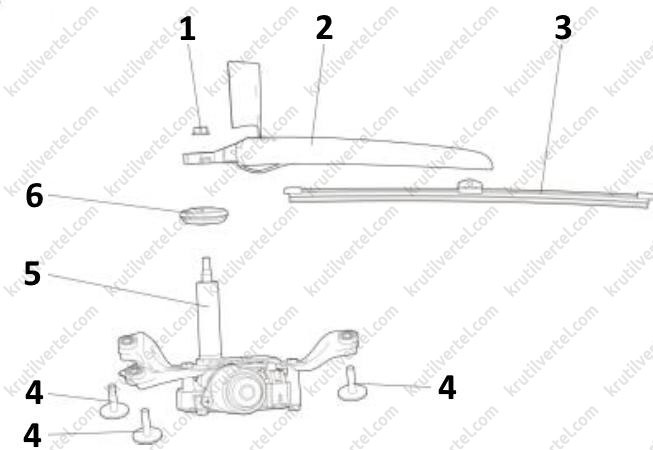

Передний стеклоочиститель:

1. Шестигранная фланцевая гайка.
2. Узел рычага заднего стеклоочистителя.
3. Щетка стеклоочистителя.
4. Шестигранный болт и плоская шайба в сборе.
5. Узел электродвигателя заднего стеклоочистителя.
6. Резиновая уплотнительная втулка.

Описание и принцип действия

Система стеклоочистителей и стеклоомывателей состоит из следующих компонентов:

• Блок управления электрооборудованием кузова (BCM).
• Переключатель стеклоочистителей/стеклоомывателей.
• Предохранитель стеклоочистителей.
• Бачок стеклоомывателя.
• Электродвигатель и механизм передних стеклоочистителей.
• Насос омывающей жидкости.
• Рычаг переднего стеклоочистителя.
• Форсунка стеклоомывателя.

Стеклоочиститель/стеклоомыватель может работать в четырех режимах: высокая скорость, низкая скорость, интервальный режим и разовый режим. Переключатель стеклоочистителей расположен на джойстике с правой стороны рулевой колонки.

Передний стеклоочиститель / стеклоомыватель:

Система передних стеклоочистителей состоит из переключателя стеклоочистителей/стеклоомывателя, электродвигателя стеклоочистителей, механизма, рычагов и щеток стеклоочистителя. Цепь передних стеклоочистителей оснащена устройством самостоятельной остановки. Данное устройство состоит из червячной шестерни и кулачкового диска и используется для временной защиты цепи после выключения переключателя стеклоочистителей/стеклоомывателя и до полного возврата рычага стеклоочистителя в исходное положение. Привод системы стеклоочистителей осуществляется от электродвигателя с постоянными магнитами. Двигатель стеклоочистителей установлен на панели в передней стенке и напрямую соединен с механизмом передних стеклоочистителей. Переключатель стеклоочистителей является частью системы стеклоочистителей/стеклоомывателя.

Система стеклоомывателя ветрового стекла:

Система стеклоомывателя лобового стекла включает в себя омывающую жидкость, бачок стеклоомывателя, насос стеклоомывателя, шланги, форсунки и переключатель стеклоочистителей/стеклоомывателя. Бачок переднего стеклоомывателя установлен под передней правой фарой в сборе перед передним правым подкрылком. Насос стеклоомывателя закреплен на бачке стеклоомывателя; насос направляет по шлангам омывающую жидкость к двум форсункам на капоте. Переключатель стеклоомывателя является важной частью переключателя стеклоочистителей/стеклоомывателя.

Принцип работы системы

Передний стеклоочиститель работает следующим образом: переключатель стеклоочистителей передает сигнал на блок управления электрооборудованием кузова (блок BCM), который приводит в действие электродвигатель передних стеклоочистителей, начинающий вращение после получения сигнала «массы» от переключателя стеклоочистителей. При переводе переключателя стеклоочистителей на низкую скорость ток проходит через низкоскоростную щетку электродвигателя на катушку якоря и создает большую противоэлектродвижущую силу, обеспечивая вращение электродвигателя с низкой скоростью. При переводе переключателя стеклоочистителей на высокую скорость ток проходит через высокоскоростную щетку электродвигателя на катушку якоря и создает малую противоэлектродвижущую силу, обеспечивая вращение электродвигателя с высокой скоростью. При включении переключателя стеклоочистителей насос стеклоомывателя переводится в рабочее состояние. После непрерывного использования переключателя стеклоомывателя в течение 1 с электродвигатель стеклоочистителей также начинает вращаться на низкой скорости. При выключении переключателя стеклоочистителей электродвигатель стеклоочистителей еще некоторое время продолжает работать под воздействием инерции якоря. В этот же время якорь создает противоэлектродвижущую силу, которая электрически останавливает электродвигатель стеклоочистителей, немедленно останавливая его в заданном положении.

Передние стеклоочистители в автоматическом режиме (AUTO):

При включении зажигания автомобиля для стеклоочистителей задается автоматическая скорость и режим работы AUTO (Автоматически). При этом контроллер кузова управляет передними стеклоочистителями в соответствии с сигналами режима стеклоочистителей, поступающими от датчика дождя и солнечного света.

В режиме AUTO (Автоматически) переключение с низкой на высокую скорость или наоборот может выполняться только после достижения передними стеклоочистителями остановочного положения. После получения сигнала о сильном дожде стеклоочистители немедленно переводятся на высокую скорость.

Когда датчик дождя направляет запрос на перевод стеклоочистителей из режима высокой или низкой скорости в неактивное состояние, контроллер кузова продолжает управление передними стеклоочистителями на низкой скорости до прекращения ими движения в остановочном положении. Если стеклоочистители уже находятся в остановочном положении в момент получения запроса от датчика дождя, контроллер кузова немедленно выключает передние стеклоочистители.

Диагностическая информация и процедуры

Описание диагностики

Перед тем как приступать к диагностике неисправностей системы стеклоочистителей/стеклоомывателей, изучите разделы «Описание и принцип работы» и «Принцип работы системы». Они помогут вам ознакомиться с устройством и принципом действия системы стеклоочистителей/стеклоомывателей, определить правильную последовательность этапов диагностики и, что еще более важно, позволят определить, является ли состояние, описываемое владельцем автомобиля, признаком неисправности или особенностью работы системы. Диагностика неисправностей системы стеклоочистителей/стеклоомывателей всегда должна начинаться с внешнего осмотра, который поможет специалистам по ремонту выбрать следующий логический этап диагностики неисправностей. Умение правильно пользоваться технологическими картами диагностики сокращает время, необходимое на поиск неисправности, и позволяет избежать ошибок при определении неисправных компонентов и деталей.

Внешний осмотр

1. Проверьте наличие дополнительного оборудования, установленного после продажи автомобиля, которое может влиять на нормальную работу системы стеклоочистителей/стеклоомывателей.

2. Проверьте видимые и легкодоступные компоненты системы на наличие явных повреждений или состояний, которые могли спровоцировать появление неисправности.

3. Проверьте жгут проводов и разъемы, убедитесь в том, что они не ослаблены, на них нет повреждений, следов износа и старения материала.

4. Убедитесь, что в бачке стеклоомывателя достаточно омывающей жидкости.

Снятие и установка

Внимание:

• Во избежание травм при снятии/установке очистителей и омывателей стекол обязательно надевайте средства индивидуальной защиты.
• При снятии очистителей и омывателей стекол следует приложить соответствующее усилие. Исключите грубые действия.
• При снятии/установке очистителей и омывателей стекол соблюдайте осторожность, чтобы не поцарапать элементы отделки салона или лакокрасочное покрытие кузова.

Примечание:

Процедуру “Замена щеток стеклоочистителя” см. в подразделе «Стеклоочистители» параграфа «Техническое обслуживание автомобиля» в главе 3 данного руководства.

Замена электродвигателя и механизма переднего стеклоочистителя

1. Перед снятием остановите рычаги стеклоочистителя в исходном положении.

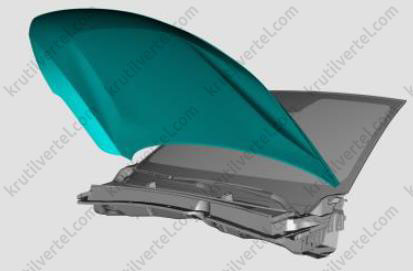

2. Откройте капот двигателя.

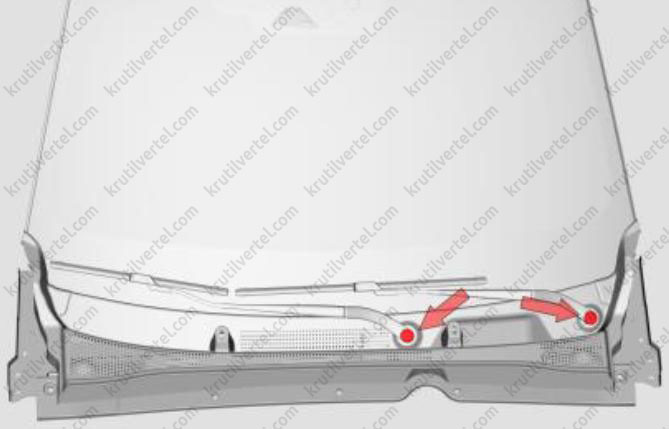

3. Снимите плоские крышки гаек рычагов стеклоочистителя.

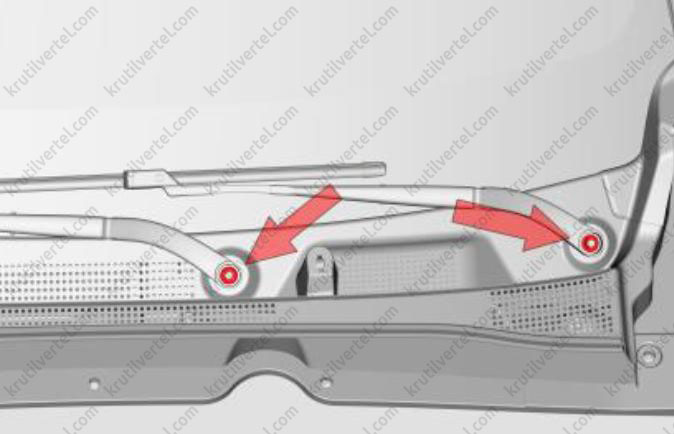

4. С помощью головки на 15 отверните гайки крепления (М10) рычагов стеклоочистителя. Снимите рычаги стеклоочистителя в сборе со щетками.

Внимание:

Не допускайте образования царапин на ветровом стекле при снятии рычагов очистителя стекла.

Примечание:

Момент затяжки при установке: 20-24 Н·м.

5. С помощью головки на 15 отверните гайки крепления (М10) рычагов стеклоочистителя.

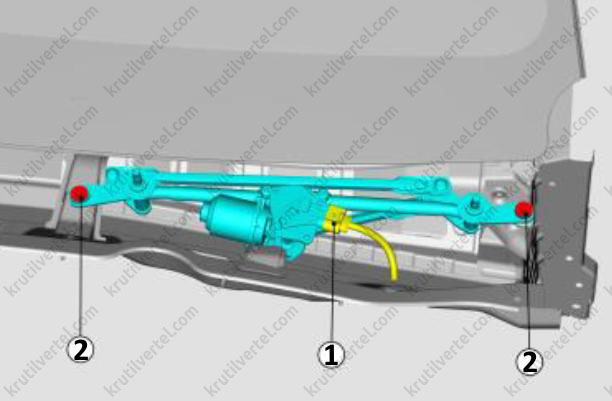

6. Отсоедините разъем (1) жгута проводов электродвигателя передних стеклоочистителей.

Внимание:

При установке жгут проводов надежно соединяется согласно принципу «вставлять, пока не будет слышен щелчок для подтверждения».

7. С помощью головки на 10 отверните два болта крепления (М6) (2) электродвигателя и механизма передних стеклоочистителей.

Примечание:

Момент затяжки при установке: 11 Н·м.

8. Снимите электродвигатель и механизм передних стеклоочистителей.

9. Установку производите в порядке, обратном снятию, но при этом учитывайте следующее:

• Установите электродвигатель и механизм передних стеклоочистителей и убедитесь, что он находится в исходном положении, в противном случае передний стеклоочиститель нормально работать не сможет.
• При установке рычагов стеклоочистителя соблюдайте осторожность, чтобы не повредить другие компоненты.
• При установке рычагов стеклоочистителя обязательно затяните гайку крепления рычага заданным моментом.
• При установке обратите внимание на точки расположения на ветровом стекле. Щетки рычагов стеклоочистителя должны находиться возле этих точек.
• Проверьте исправность работы переднего стеклоочистителя после установки рычагов и щеток.

Замена электродвигателя заднего стеклоочистителя

1. Перед снятием остановите рычаг заднего стеклоочистителя в исходном положении.

2. Снимите рычаг заднего стеклоочистителя:

• Откройте колпачок (2) гайки крепления рычага заднего стеклоочистителя.
• С помощью головки на 10 отверните гайку крепления (1) рычага заднего стеклоочистителя. Снимите рычаг заднего стеклоочистителя (3) в сборе со щеткой (4).

Внимание:

Старайтесь не поцарапать заднее стекло при снятии рычага заднего стеклоочистителя.

Примечание:

Момент затяжки при установке: 9-11 Н·м.

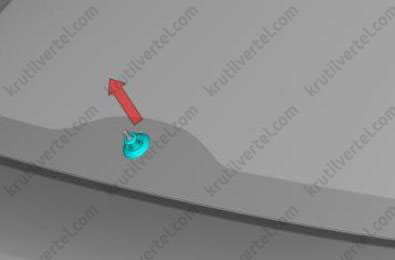

3. С помощью отвертки, обернутой изолентой, снимите резиновую уплотнительную втулку.

Примечание:

Обратите внимание на треугольную метку на уплотнительной втулке. При установке эта метка должна быть расположена снаружи и направлена вправо.

4. Откройте дверь багажного отделения.

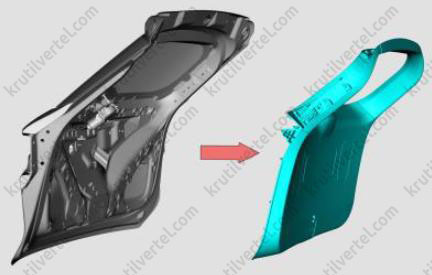

5. Снимите облицовочные панели двери багажного отделения.

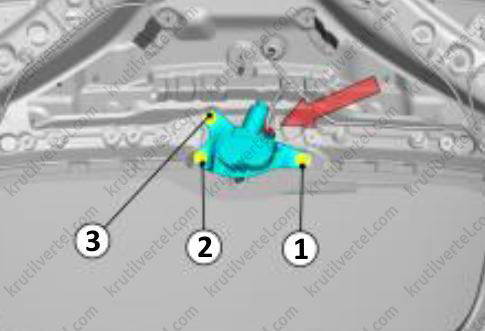

6. Отсоедините разъем (стрелка) жгута проводов электродвигателя заднего стеклоочистителя.

Внимание:

При установке жгут проводов надежно соединяется согласно принципу «вставлять, пока не будет слышен щелчок для подтверждения».

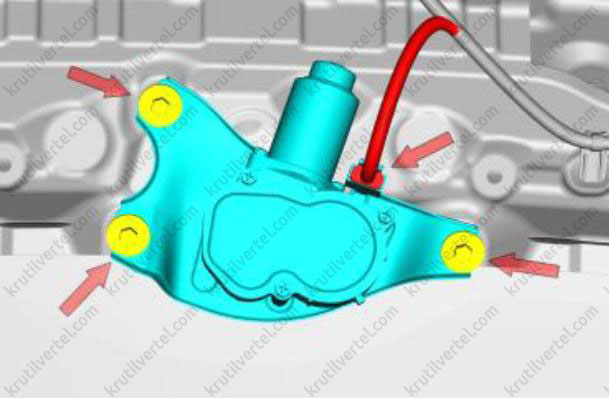

7. С помощью головки на 10 отверните три болта крепления (М6) (стрелки) электродвигателя заднего стеклоочистителей.

Примечание:

Момент затяжки при установке: 9-10 Н·м.

8. Снимите электродвигатель заднего стеклоочистителя.

9. Установку производите в порядке, обратном снятию, но при этом учитывайте следующее:

• При установке электродвигателя заднего стеклоочистителя соблюдайте осторожность, чтобы не повредить другие компоненты.
• При установке электродвигателя заднего стеклоочистителя обязательно затяните болты крепления заданным моментом и в указанной ниже последовательности (1→3).

• Проверьте исправность работы электродвигателя заднего стеклоочистителя после установки.

Замена бачка стеклоомывателя и заливной трубки

Снятие и установка

1. Снимите переднее правое колесо.

2. Снимите подкрылок передней правой колесной арки.

3. Снимите верхнюю накладку крыла.

4. Снимите передний бампер и переднее правое крыло.

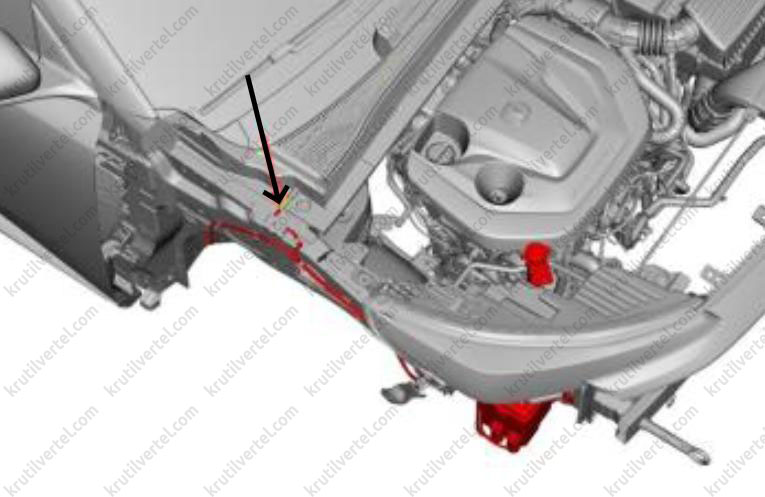

5. Рассоедините соединение (стрелка) трубки форсунки переднего стеклоомывателя и трубки омывающей жидкости на передней вентиляционной решетке.

6. Снимите пять держателей трубки омывающей жидкости.

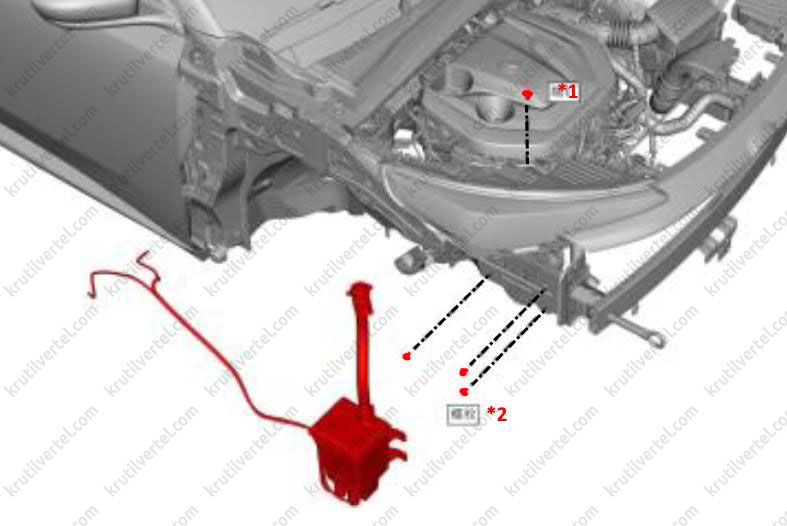

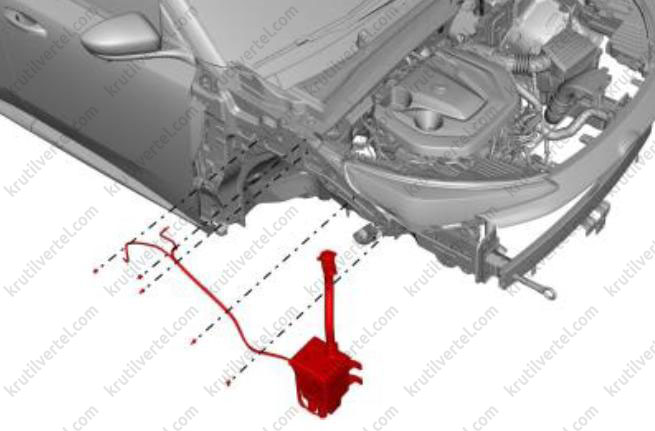

7. Отверните три болта и один винт крепления, после чего снимите узел бачка стеклоомывателя, заливной трубки и трубки омывающей жидкости.

*Винт

Болты*

8. Установку производите в порядке, обратном снятию, но при этом учитывайте следующее:

• При установке бачка стеклоомывателя соблюдайте осторожность, чтобы не повредить компоненты.
• Убедитесь, что трубка омывающей жидкости вставлена на место и расположена правильным образом, исключающим перегибы.

Проверка технического состояния

1. Проверьте бачок стеклоомывателя на предмет утечки, деформации или повреждения. При необходимости замените бачок новым.

2. Проверьте внутреннюю и внешнюю стороны бачка стеклоомывателя на наличие загрязнений. При необходимости удалите грязь или замените бачок новым.

Замена трубки переднего стеклоомывателя

1. Снимите верхнюю накладку крыла.

2. Рассоедините соединение (стрелка) трубки форсунки переднего стеклоомывателя и трубки омывающей жидкости на передней вентиляционной решетке.

3. Снимите переднюю вентиляционную решетку.

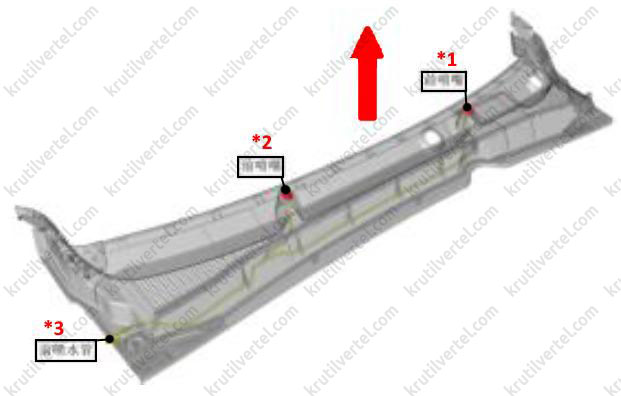

4. Снимите две форсунки переднего стеклоомывателя в направлении стрелки. Поскольку передняя форсунка соединена с трубкой, разберите трубку и форсунку напрямую.

*Форсунка

Форсунка

Трубка*

5. Установку производите в порядке, обратном снятию, но при этом учитывайте следующее: убедитесь, что трубка переднего стеклоомывателя вставлена на место и расположена правильным образом, исключающим перегибы.

Замена трубки заднего стеклоомывателя

1. Снимите спойлер.

2. Рассоедините соединение (стрелка) трубки форсунки заднего стеклоомывателя и трубки омывающей жидкости на спойлере.

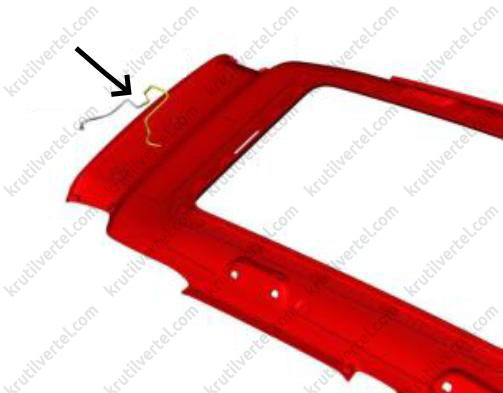

3. Потяните вниз заднюю часть панели потолка в направлении стрелки, отсоедините трубку от панели потолка и трубку форсунки заднего стеклоомывателя. После этого извлеките трубку заднего стеклоомывателя.

4. Установку производите в порядке, обратном снятию, но при этом учитывайте следующее: убедитесь, что трубка заднего стеклоомывателя вставлена на место и расположена правильным образом, исключающим перегибы.

Замена форсунки переднего стеклоомывателя

Снятие и установка

1. Снимите бачок стеклоомывателя и заливную трубку.

2. Снимите трубку переднего стеклоомывателя.

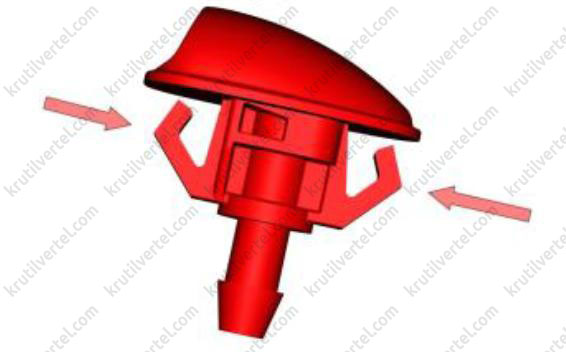

3. Сожмите два стопорных язычка (стрелки) и извлеките форсунку переднего стеклоомывателя.

4. Установку производите в порядке, обратном снятию, но при этом учитывайте следующее:

• При установке форсунки переднего стеклоомывателя соблюдайте осторожность, чтобы не повредить компоненты.
• Проверьте исправность работы форсунок переднего стеклоомывателя после их установки.

Проверка технического состояния

Проверьте форсунку переднего стеклоомывателя на засорение, деформацию или повреждение. При необходимости замените форсунку новой.

Замена датчика дождя

Примечание:

При замене ветрового стекла также необходимо заменить датчик дождя.

Снятие

1. Отсоедините провод от отрицательного вывода аккумуляторной батареи.

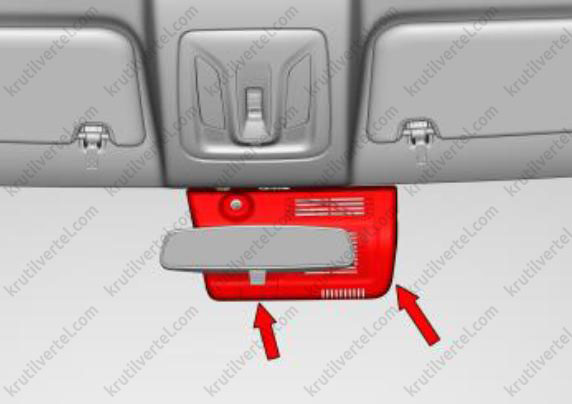

2. С помощью подходящего пластикового инструмента подденьте и затем снимите крышку датчика отслеживания отклонения от полосы движения.

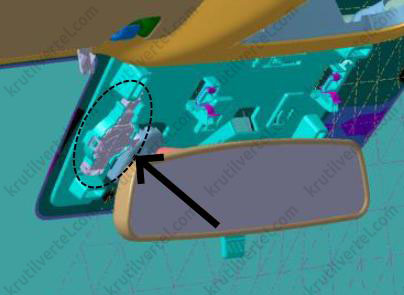

3. Найдите монтажный кронштейн датчика дождя (стрелка). С помощью плоской отвертки нажмите на кронштейн и извлеките датчик дождя.

Внимание:

• Будьте осторожны, поскольку, если применять силу при снятии датчика дождя, можно повредить силиконовое уплотнение.
• Соединительная накладка на поверхности датчика дождя липкая и может с течением времени приклеиться к ветровому стеклу в зависимости от условий окружающей среды. Если снимать датчик дождя с ветрового стекла с усилием, можно повредить его. Будьте осторожны при снятии его с ветрового стекла.

4. Отсоедините разъем жгута проводов и затем окончательно снимите датчик дождя.

Установка

Внимание:

• Не повредите и не прикасайтесь к силикону (соединительному веществу).
• Соблюдайте осторожность, чтобы не допустить загрязнения силикона посторонними веществами, пылью, т. п.
• Попадание пыли или инородных предметов на датчик дождя окажет негативное влияние на его работу. Для обеспечения правильности функционирования датчика дождя защитите его поверхность защитной крышкой, пока он не будет установлен на кронштейн.
• Перед установкой убедитесь, что поверхность стекла и силиконовая поверхность датчика дождя чистая и гладкая, и на них нет посторонних предметов.

1. Прикрепите пружинный рычаг датчика дождя к кронштейну в соответствии с положением, показанным на рисунке выше, и раздастся звук защелкивания.

2. Подключите разъем датчика дождя и освещенности.

Внимание:

При установке жгут проводов надежно соединяется согласно принципу «вставлять, пока не будет слышен щелчок для подтверждения».

3. Установите крышку датчика отслеживания отклонения от полосы движения.

4. Подсоедините провод к отрицательному выводу аккумуляторной батареи.
