3. Капот и лючок топливозаливной горловины

Капот и его компоненты

Замена капота двигателя в сборе

Внимание:

Снятие и установка капота должны выполняться с помощью специалиста по обслуживанию. Капот двигателя необходимо снимать вместе с другим специалистом по обслуживанию, чтобы не повредить ветровое стекло или кузов.

1. Откройте капот двигателя.

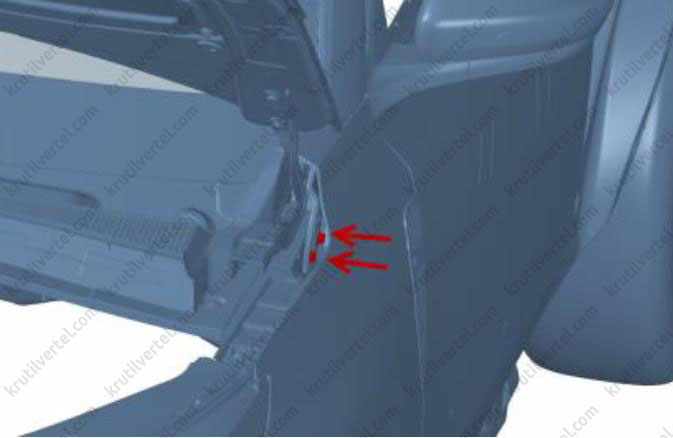

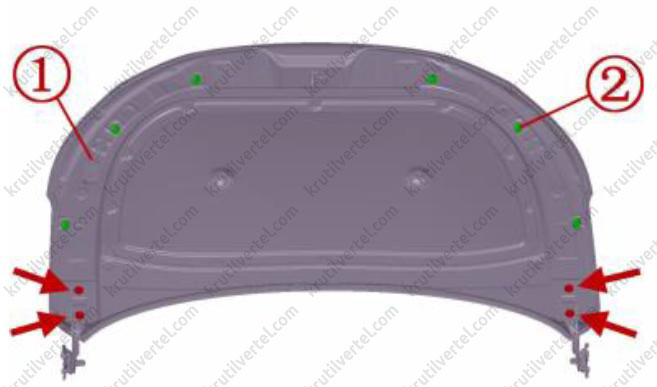

2. Отверните два болта крепления (стрелки) соответственно справа и слева петли капота двигателя к капоту.

Внимание:

Перед снятием нанесите метку в месте расположения петли относительно капота двигателя, чтобы облегчить процесс определения местоположения при установке.

Примечание:

Момент затяжки при установке: 33±2 Н·м.

3. Снимите капот двигателя.

4. Установку производите в порядке, обратном снятию.

5. После установки отрегулируйте положение капота.

Регулировка положения капота двигателя

1. Ослабьте (но не отворачивайте полностью) болты крепления петель капота двигателя (со стороны капота) (стрелки), чтобы отрегулировать положение капота (1) относительно других кузовных панелей.

2. Отрегулируйте высоту капота вращением резиновых упоров (2) по часовой стрелке или против часовой стрелки.

Внимание:

• Не закрывайте капота двигателя с усилием, пока не будет отрегулирована высота резиновых упоров, чтобы предотвратить удар края капота о бампер или переднюю блок-фару.
• Во время регулировки следует избегать повреждения лакокрасочного покрытия на петлях капота. Если произошло повреждение, восстановите лакокрасочное покрытие.
• Когда капот двигателя закрыт, размеры зазоров по его периметру должны быть равномерны и по высоте он должен быть на одном уровне с остальными кузовными панелями.

Замена петель капота двигателя в сборе

1. Снимите капот двигателя.

2. Снимите крыло.

3. Отверните два болта крепления (стрелки) петли капота двигателя.

Внимание:

Перед снятием нанесите метку в месте расположения петли относительно кузова автомобиля, чтобы облегчить процесс определения местоположения при установке.

Примечание:

Момент затяжки при установке: 33±2 Н·м.

4. Снимите петлю капота.

5. Установку производите в порядке, обратном снятию.

Замена замка капота двигателя в сборе

1. Откройте капот двигателя.

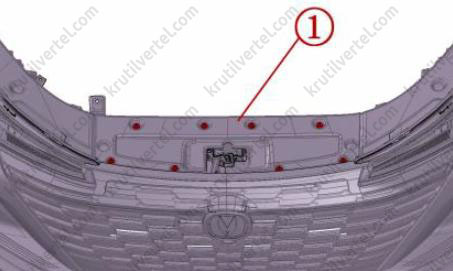

2. Снимите восемь зажимов верхней декоративной крышки. Снимите верхнюю декоративную крышку замка капота (1).

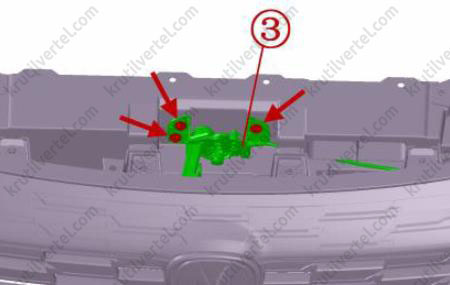

3. Отверните три болта крепления (стрелки) замка капота. Снимите замок капота двигателя (3).

Примечание:

Момент затяжки при установке: 9±2 Н·м.

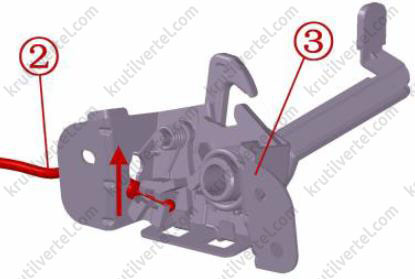

4. Отсоедините крепежный конец троса отпирания (2) в направлении стрелки и окончательно снимите замок капота двигателя (3).

5. Установку производите в порядке, обратном снятию, но при этом учитывайте следующее:

• Убедитесь, что крепежный конец троса отпирания замка капота полностью вошел в соответствующий паз в замке.
• Убедитесь, что болты крепления замка переднего капота затянуты с моментом 9±2 Н∙м.

Замена рукоятки отпирания замка капота двигателя

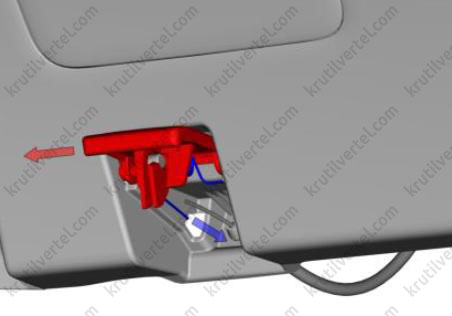

1. Потяните на себя рукоятку отпирания на максимальный угол и с помощью инструмента CA501-002 осторожно подденьте ось, чтобы извлечь рукоятку.

2. Отсоедините крепежный конец троса отпирания от рукоятки отпирания.

3. Установку производите в порядке, обратном снятию,

Замена троса отпирания замка капота двигателя

1. Снимите передний бампер.

2. Снимите переднюю блок-фару.

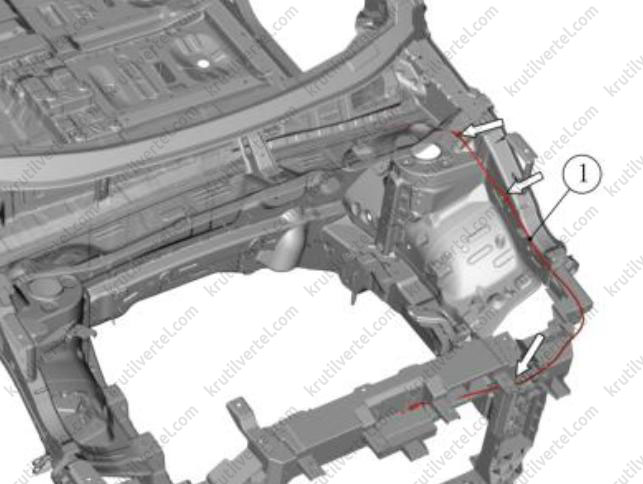

3. Отсоедините удерживающие зажимы (стрелка) троса отпирания замка капота двигателя. Снимите трос отпирания замка капота (1).

4. Установку производите в порядке, обратном снятию.

Замена резиновых упоров капота двигателя в сборе

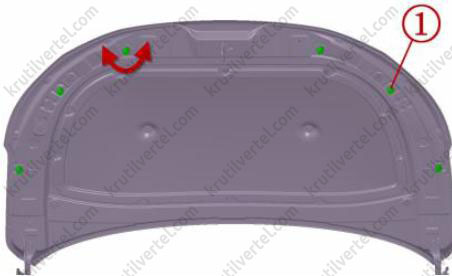

1. Снимите резиновый упор капота двигателя в сборе (1), повернув его в направлении стрелки.

2. Установку производите в порядке, обратном снятию.

3. После установки отрегулируйте резиновый упор капота двигателя: поверните резиновый упор капота в направлении стрелок, чтобы отрегулировать его на необходимую высоту.

Замена звукоизоляции капота двигателя в сборе

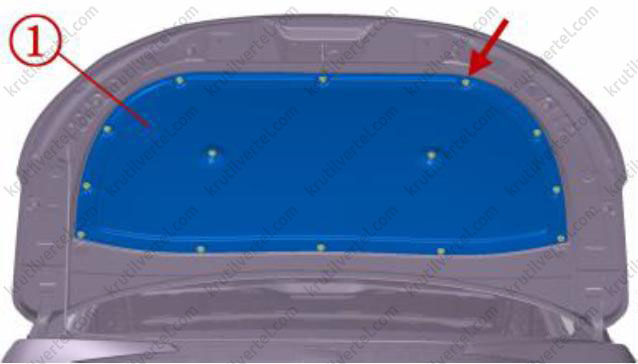

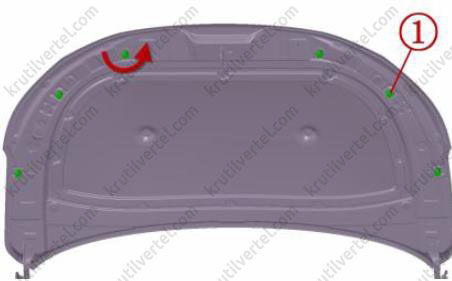

1. Отсоедините 14 зажимов крепления звукоизоляционной прокладки капота двигателя в сборе (стрелка), зажимы можно использовать повторно. Снимите звукоизоляционную прокладку капота (1).

2. Установку производите в порядке, обратном снятию.

Замена переднего уплотнителя капота двигателя в сборе

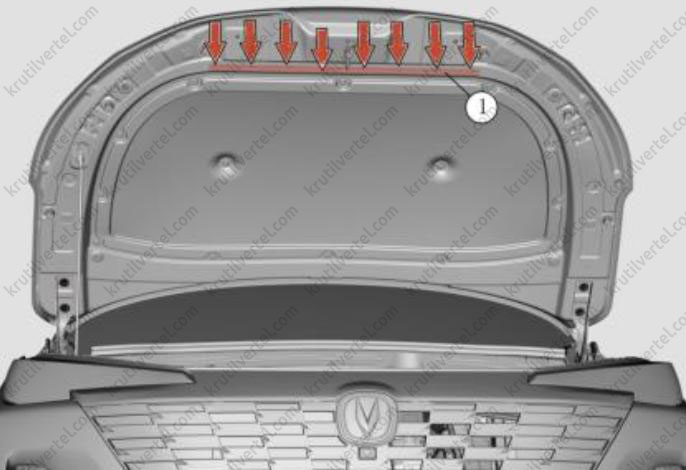

1. Отсоедините зажимы уплотнителя капота двигателя в сборе (стрелки). Снимите уплотнитель капота (1).

2. Установку производите в порядке, обратном снятию.

Лючок топливозаливной горловины и его компоненты

Замена лючка в сборе

1. Откройте лючок топливозаливной горловины.

2. Отсоедините зажимы крепления троса отпирания замка лючка (стрелка).

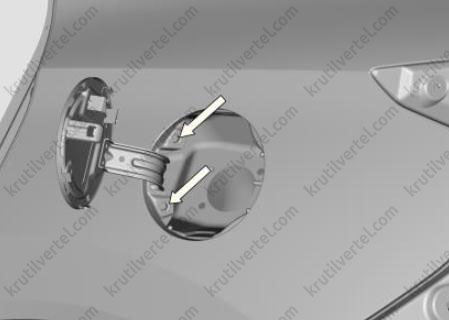

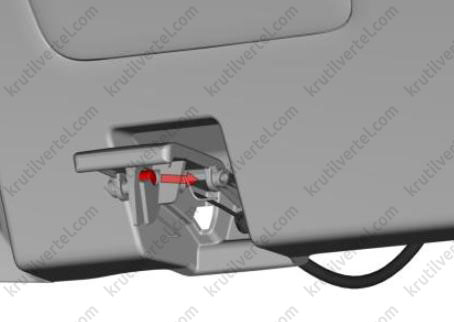

3. Отверните болты крепления лючка (стрелка). Снимите лючок топливозаливной горловины в сборе.

Примечание:

Момент затяжки при установке: 9±2 Н·м.

4. Установку производите в порядке, обратном снятию.

Замена замка и троса отпирания лючка

1. Откройте лючок топливозаливной горловины.

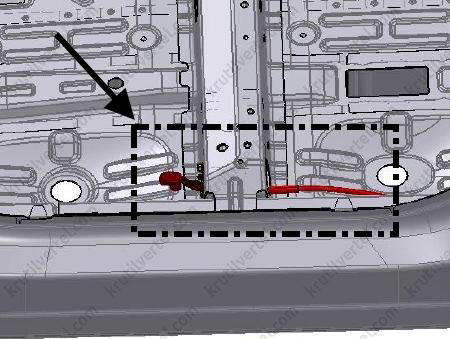

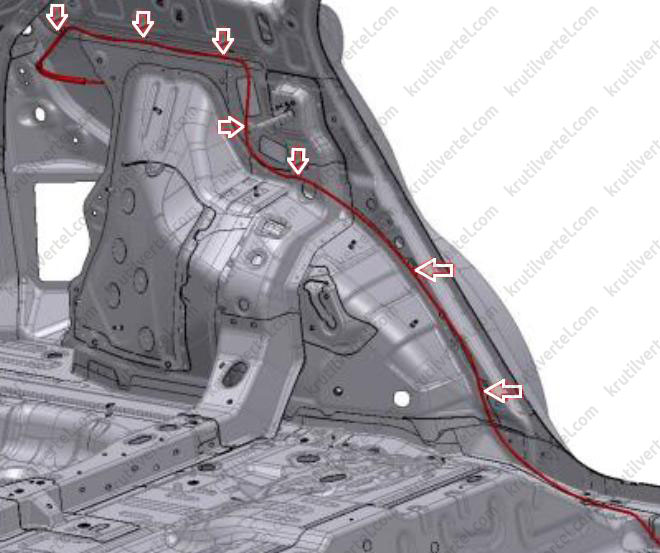

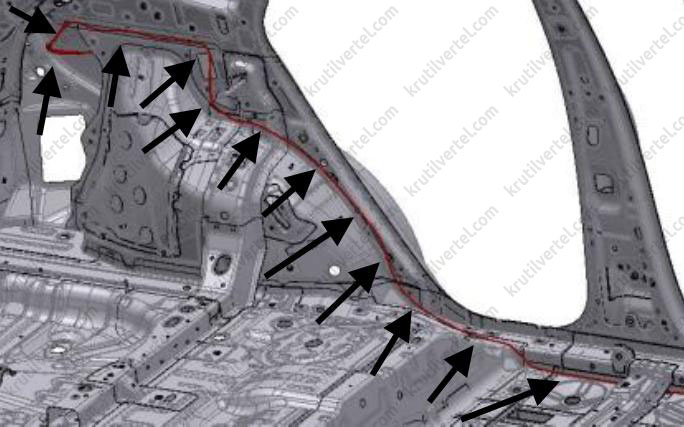

2. Снимите боковую облицовочную панель багажного отделения и откиньте в сторону напольный коврик с левой стороны, чтобы увидеть проложенный трос отпирания замка лючка (стрелки).

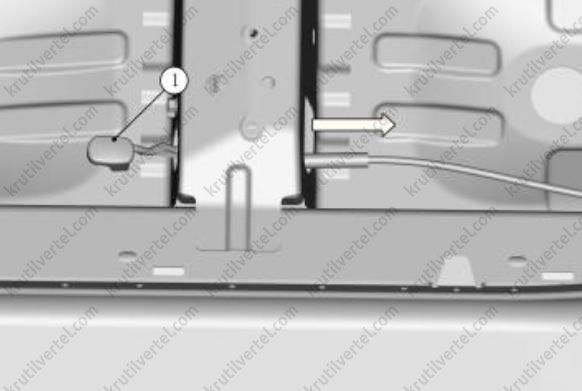

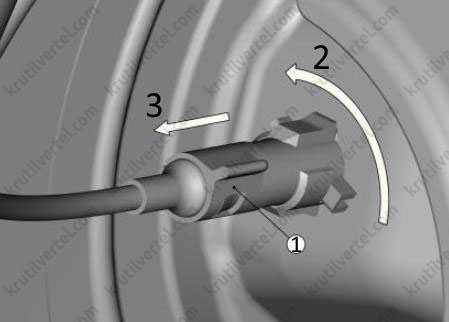

3. Поверните втулку (1) крепежного конца троса отпирания замка в направлении стрелки (2) и затем извлеките ее, потянув в направлении стрелки (3). Будьте осторожны, чтобы не поцарапаться о листовой металл кузова.

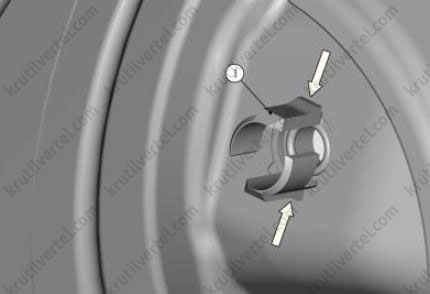

4. Сожмите стопорные язычки (стрелки), чтобы разблокировать замок лючка топливозаливной горловины (1). Будьте осторожны, чтобы не поцарапаться о листовой металл кузова.

5. Извлеките замок лючка топливозаливной горловины из кузова по направлению стрелки.

6. Со стороны водителя снимите декоративную накладку порога двери. Снимите основной напольный коврик, чтобы увидеть рукоятку отпирания замка лючка топливозаливной горловины.

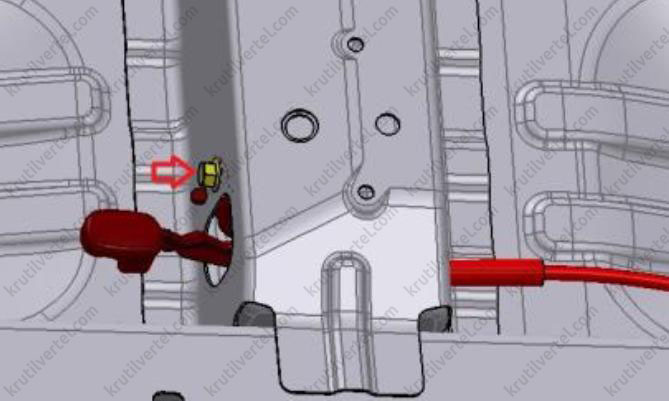

7. С помощью головки на 8 отверните болт крепления (стрелка) рукоятки отпирания замка лючка топливозаливной горловины.

Примечание:

Момент затяжки при установке: 8±1 Н·м.

8. Через отверстие в задней части листового металла извлеките рукоятку отпирания замка лючка топливозаливной горловины (1) с подсоединенным к ней тросом в направлении стрелки.

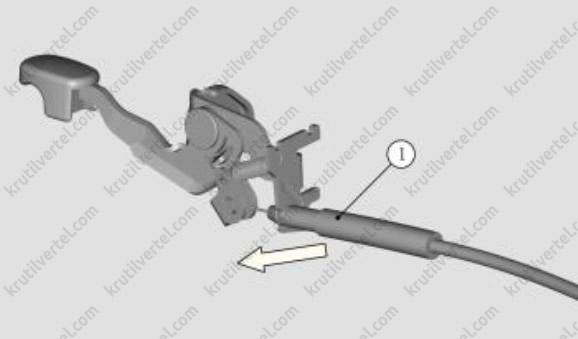

9. Отсоедините крепежный конец троса отпирания замка (1) от рукоятки в направлении стрелки.

10. Отсоедините удерживающие зажимы (стрелки) троса отпирания замка лючка топливозаливной горловины. Снимите трос отпирания замка лючка. Будьте осторожны, чтобы не поцарапаться о листовой металл кузова.

11. Установку производите в порядке, обратном снятию.
