Замена элементов системы охлаждения Changan CS55 PLUS / Uni-S с 2021 года

5. Замена элементов системы охлаждения

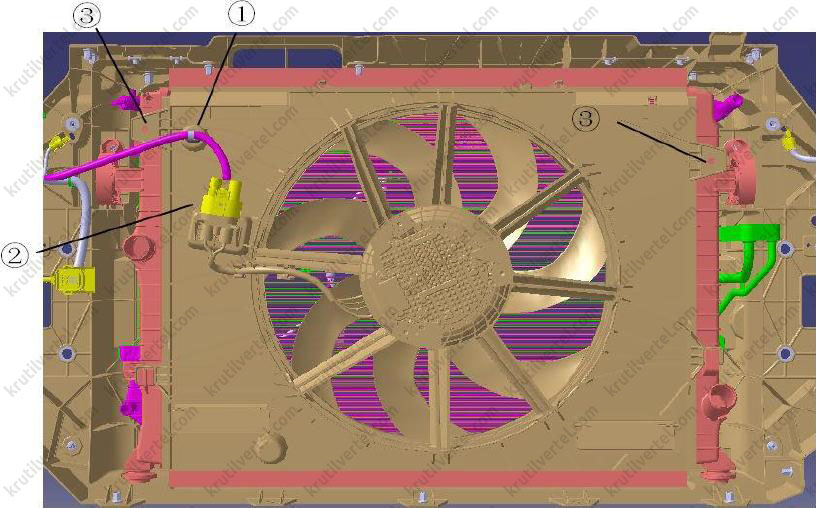

Замена вентилятора системы охлаждения

Снятие и установка

1. Отсоедините провод от отрицательного вывода аккумуляторной батареи.

2. Снимите корпус воздушного фильтра.

3. Извлеките жгут проводов из зажима (1), после чего отсоедините разъем (2) жгута проводов вентилятора системы охлаждения.

4. С помощью головки на 10 отверните левый и правый болты крепления (3), соединяющие вентилятор системы охлаждения и радиатор.

Примечание:

Момент затяжки при установке: 6 Н·м.

5. Отсоедините вентилятор системы охлаждения от радиатора и затем снимите.

6. Установку производите в порядке, обратном снятию.

Проверка технического состояния

1. Проверьте лопасть вентилятора системы охлаждения на наличие грязи. В случае загрязнения очистите вентилятор системы охлаждения.

2. Проверьте вентилятор системы охлаждения на наличие отсутствующих лопаток, трещин и т. д. Если таковые обнаружены, замените вентилятор системы охлаждения.

Замена насоса охлаждающей жидкости

Внимание:

• Для снятия насоса охлаждающей жидкости разбирайте двигатель не требуется.
• Узел насоса охлаждающей жидкости не разбирается. Если насос требует ремонта, замените весь узел насоса охлаждающей жидкости и замените его прокладку.

Снятие и установка

1. Отсоедините провод от отрицательного вывода аккумуляторной батареи.

2. Откройте сливной клапан на радиаторе и слейте охлаждающую жидкость из двигателя.

3. Снимите приводной ремень и шланги радиатора.

4. Снимите корпус электронной дроссельной заслонки.

5. Отверните болты крепления (М10), после чего снимите насос охлаждающей жидкости.

Примечание:

Момент затяжки при установке: 40 Н·м.

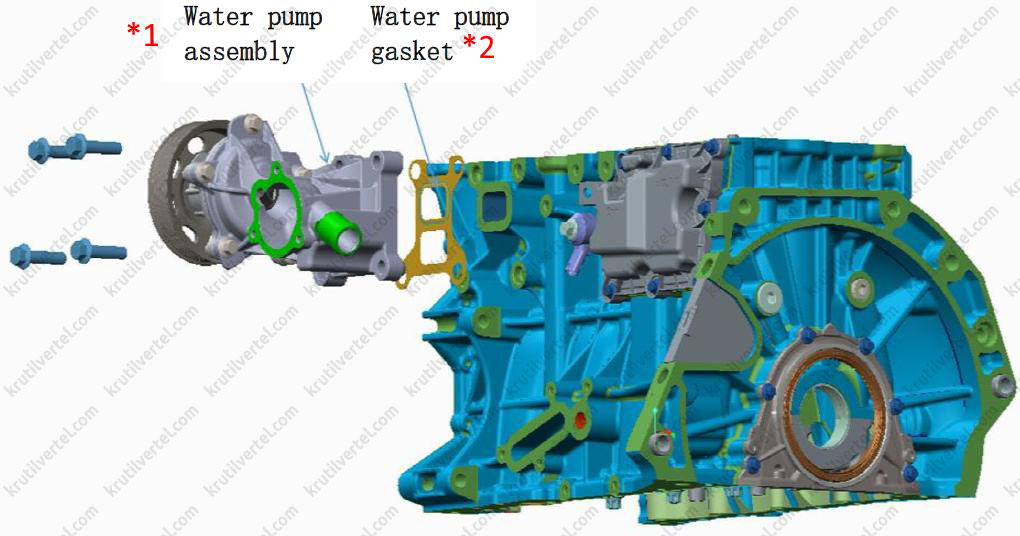

*Насос охлаждающей жидкости

Прокладка насоса*

6. Установку производите в порядке, обратном снятию, но при этом учитывайте следующее: установите новую прокладку насоса охлаждающей жидкости (прокладка насоса является одноразовой деталью, для каждой разборки и сборки требуются новая деталь).

7. После установки:

• Залейте охлаждающую жидкость.
• Запустите двигатель и проверьте систему охлаждения на предмет утечек.

Проверка технического состояния

1. Снимите насос охлаждающей жидкости. Проверьте уплотнительную прокладку термостата II на наличие повреждений. Если обнаружено повреждение, то ее необходимо заменить на новую.

2. Проверьте каждый шланг охлаждающей жидкости на наличие трещин, деформаций или других повреждений. Если обнаружено какое-либо повреждение, то такой шланг необходимо заменить на новый.

3. Проверьте насос охлаждающей жидкости, провернув его шкив рукой. При обнаружении какого-либо постороннего шума внутри корпуса насоса, или вал насоса проворачивается с каким-либо заеданием, замените новым весь узел насоса охлаждающей жидкости.

4. Проверьте, не повреждены ли лопасти насоса охлаждающей жидкости. При необходимости вовремя очистите поверхность соединения блока цилиндров двигателя и насоса охлаждающей жидкости.

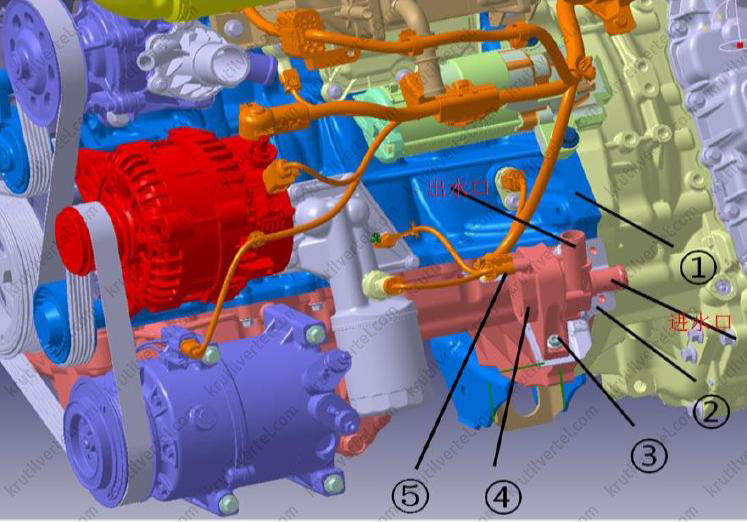

Замена электрического вспомогательного насоса охлаждающей жидкости

1. Отсоедините провод от отрицательного вывода аккумуляторной батареи.

2. Поднимите автомобиль и снимите крыло.

3. Откройте сливной клапан на низкотемпературном радиаторе и слейте охлаждающую жидкость из низкотемпературного контура.

4. Отсоедините разъем (5) жгута проводов электрического вспомогательного насоса охлаждающей жидкости.

5. Ослабив хомуты крепления, отсоедините отводящий и подводящий шланги охлаждающей жидкости от электрического вспомогательного насоса.

6. С помощью головки на 6 отверните болт крепления (3), после чего снимите электрический вспомогательный насос охлаждающей жидкости (4).

Примечание:

Момент затяжки при установке: 10 Н·м.

7. Установку производите в порядке, обратном снятию.

8. После установки:

• Залейте охлаждающую жидкость.
• Запустите двигатель и проверьте систему охлаждения на предмет утечек.

Замена термостата

Снятие

1. Отсоедините провод от отрицательного вывода аккумуляторной батареи.

2. Поднимите автомобиль.

3. Слейте охлаждающую жидкость.

4. Опустите автомобиль.

5. Отсоедините выпускной шланг радиатора от термостата II.

6. Отсоедините возвратную трубку расширительного бачка от термостата II.

7. Отсоедините впускные шланги от термостата.

8. Отсоедините пароотводную трубку двигателя от термостата.

9. Отсоедините шланг малого контура циркуляции охлаждающей жидкости.

10. С помощью головки на 6 отверните болты крепления и затем снимите узел термостата с головки блока цилиндров.

11. С помощью головки на 6 отверните болты крепления и затем снимите узел термостата II с насоса охлаждающей жидкости.

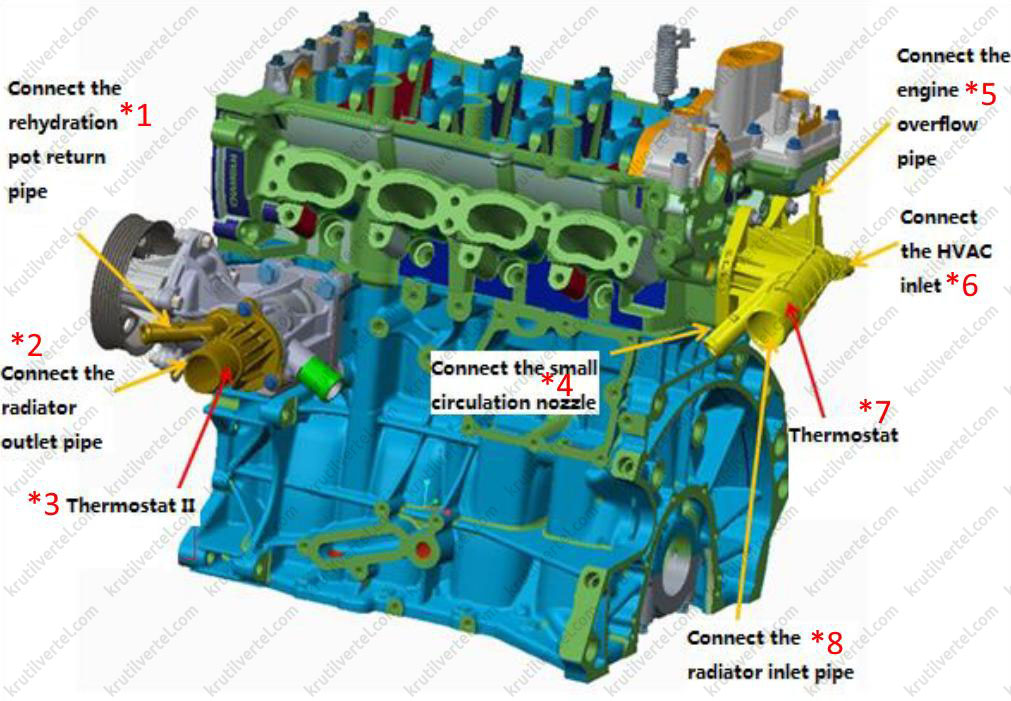

*Соединительный патрубок возвратной трубки расширительного бачка

Соединительный патрубок выпускного шланга радиатора

Термостат II

Соединительный патрубок малого контура циркуляции охлаждающей жидкости

Соединительный патрубок пароотводной трубки двигателя

Соединительный патрубок впускного шланга отопителя (к блоку HVAC)

Термостат

Соединительный патрубок впускного шланга радиатора*

Проверка технического состояния

1. Проверьте на отсутствие отложений во выпускном канале термостата II. Если канал будет заблокирован, двигатель будет перегреваться.

2. Проверьте, нет ли посторонних предметов в седле клапана термостата. Седло клапана не должно содержать посторонних предметов. В противном случае клапан не будет плотно прилегать.

3. Проверьте узел термостата, уплотнение узла термостата II на предмет трещин, деформаций или других повреждений.

4. Проверьте каждый шланг охлаждающей жидкости на наличие трещин, деформаций или других повреждений. Если обнаружено какое-либо повреждение, то такой шланг необходимо заменить на новый.

5. Проверьте постоянное температурное действие воскового шарика термостата следующим образом:

• Погрузите термостат и термостат II в воду и постепенно нагревайте воду.
• Проверьте, соответствует ли температура, когда клапан начинает открываться, указанной температуре.
• Если температура, когда клапан термостата начинает открываться, значительно выше или ниже указанной температуры, замените его новым термостатом. Использование термостата, не соответствующего указанной температуре, приведет к перегреву или переохлаждению двигателя.

Установка

1. Установите термостат II в сборе на насос охлаждающей жидкости.

2. Установите термостат в сборе на головку блока цилиндров.

3. Подсоедините все шланги к термостатам и надежно их закрепите.

4. Заполните систему охлаждающей жидкостью.

5. Подсоедините провод к отрицательному выводу аккумуляторной батареи.

6. Запустите двигатель и проверьте систему охлаждения на предмет утечек.

Замена датчика температуры охлаждающей жидкости

1. Отсоедините провод от отрицательного вывода аккумуляторной батареи.

2. Отсоедините разъем жгута проводов датчика температуры охлаждающей жидкости.

3. Извлеките стопорное кольцо и затем снимите датчик температуры охлаждающей жидкости.

*Датчик температуры охлаждающей жидкости

Разъем жгута проводов

Стопорное кольцо*

4. Установку производите в порядке, обратном снятию.

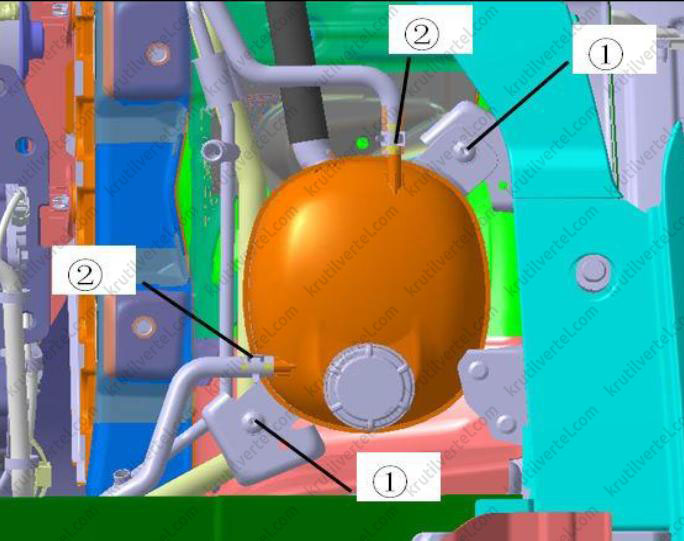

Замена низкотемпературного расширительного бачка

1. Отсоедините провод от отрицательного вывода аккумуляторной батареи.

2. Поднимите автомобиль.

3. Откройте сливной клапан на низкотемпературном радиаторе и слейте охлаждающую жидкость из низкотемпературного контура.

4. Опустите автомобиль.

5. Ослабив хомуты крепления (2), отсоедините шланги/трубки охлаждающей жидкости от низкотемпературного расширительного бачка.

6. С помощью головки на 10 отверните два болта крепления (1) и затем снимите низкотемпературный расширительный бачок.

Примечание:

Момент затяжки при установке: 6 Н·м.

7. Установку производите в порядке, обратном снятию.

8. После установки:

• Залейте охлаждающую жидкость.
• Запустите двигатель и проверьте систему охлаждения на предмет утечек.

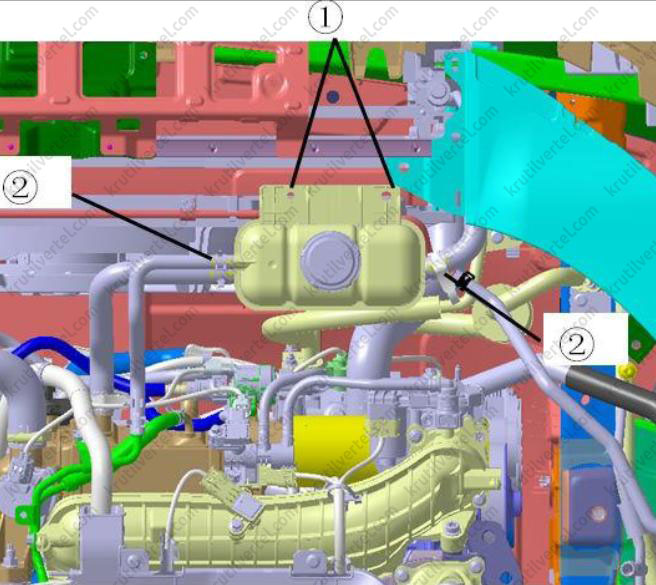

Замена высокотемпературного расширительного бачка

1. Отсоедините провод от отрицательного вывода аккумуляторной батареи.

2. Поднимите автомобиль.

3. Откройте сливной клапан на высокотемпературном радиаторе и слейте охлаждающую жидкость из высокотемпературного контура.

4. Опустите автомобиль.

5. Ослабив хомуты крепления (2), отсоедините шланги/трубки охлаждающей жидкости от высокотемпературного расширительного бачка.

6. С помощью головки на 10 отверните два болта крепления (1) и затем снимите высокотемпературный расширительный бачок.

Примечание:

Момент затяжки при установке: 6 Н·м.

7. Установку производите в порядке, обратном снятию.

8. После установки:

• Залейте охлаждающую жидкость.
• Запустите двигатель и проверьте систему охлаждения на предмет утечек.

Замена пароотводной трубки радиатора

Снятие

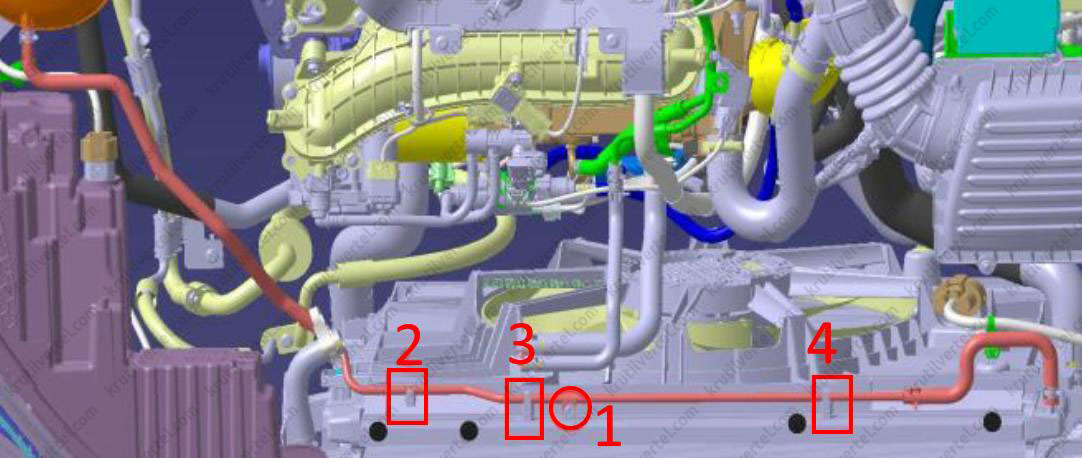

1. С помощью отвертки Torx отверните винт крепления (1), соединяющий пароотводную трубку радиатора с верхней поперечиной рамы радиатора. После этого осторожно извлеките пароотводную трубку радиатора из креплений (2, 3 и 4), показанных на рисунке ниже.

2. С помощью плоскогубцев ослабьте два хомута крепления (5) и отсоедините пароотводную трубку радиатора от патрубков на расширительном бачке и радиаторе. Снимите пароотводную трубку.

Установка

1. Установите и закрепите пароотводную трубку радиатора в креплениях (2, 3 и 4), показанных на рисунке выше. После этого, с помощью отвертки Torx, затяните винт крепления (1), соединяющий пароотводную трубку радиатора с верхней поперечиной рамы радиатора, требуемым моментом. Момент затяжки: 1,5±0,5 Н∙м.

2. С помощью плоскогубцев расположите эластичные хомуты (5) (см. рисунок выше) на обеих концах пароотводной трубки радиатора. Подсоедините пароотводную трубку радиатора к патрубкам на расширительном бачке и радиаторе, после чего установите эластичные хомуты на свои места (хомуты должны располагаться между соответствующими метками на трубке).

Замена впускного/выпускного шлангов отопителя (блока HVAC)

Снятие

Впускной шланг отопителя:

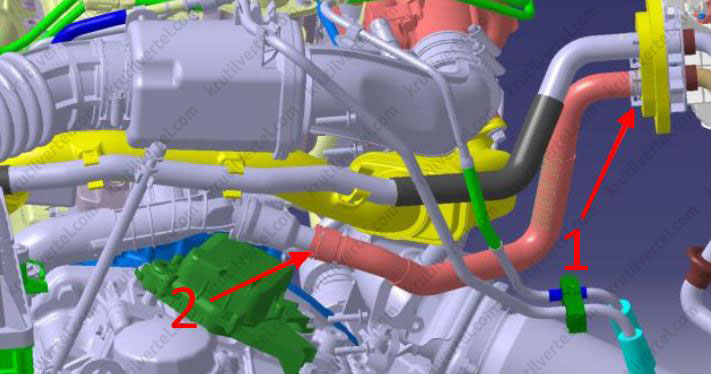

1. С помощью плоскогубцев ослабьте и затем сдвиньте хомут крепления (1) впускного шланга отопителя к впускному патрубку блока HVAC.

2. Извлеките проволочный фиксатор (2) быстроразъемного соединителя впускного шланга к патрубку термостата.

3. Отсоедините впускной шланг отопителя от обеих патрубков и затем снимите.

Выпускной шланг отопителя:

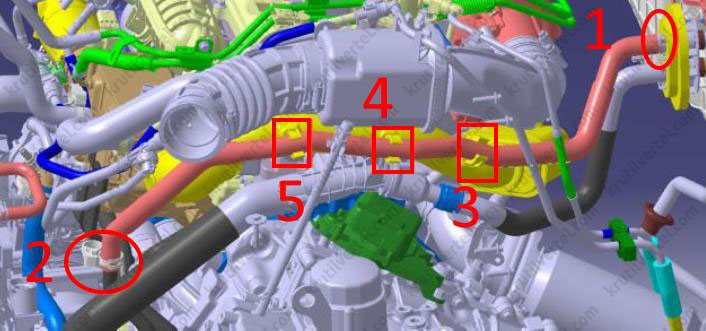

1. С помощью плоскогубцев ослабьте и затем сдвиньте хомуты крепления (1 и 2) выпускного шланга отопителя.

2. Извлеките выпускной шланг отопителя из креплений (3, 4 и 5), показанных на рисунке ниже.

3. Отсоедините выпускной шланг отопителя от выпускного патрубка блока HVAC и патрубка впускного трубопровода II и затем снимите.

Установка

Впускной шланг отопителя:

1. С помощью плоскогубцев расположите эластичный хомут (1) (см. рисунок выше) на конце впускного шланга отопителя.

2. Подсоедините впускной шланг отопителя к впускному патрубку блока HVAC так, чтобы метки на шланге (две горизонтальные линии) располагались вверху. После этого установите эластичный хомут на свое место (хомут должен располагаться между соответствующими метками на шланге).

3. Подсоедините впускной шланг отопителя к патрубку термостата и вставьте до упора проволочный фиксатор (2) (см. рисунок выше) быстроразъемного соединителя. При установке должен раздаться характерный щелчок.

Выпускной шланг отопителя:

1. С помощью плоскогубцев расположите эластичные хомуты (1 и 2) (см. рисунок выше) на обеих концах выпускного шланга отопителя.

2. Подсоедините желтый конец выпускного шланга отопителя к выпускному патрубку блока HVAC так, чтобы метка (точка) на шланге располагалась вверху. Затем подсоедините белый конец выпускного шланга отопителя к патрубку впускного трубопровода II так, чтобы метка (точка) на шланге была направлена вперед. После этого установите эластичные хомуты на свои места (хомуты должны располагаться между соответствующими метками на шланге).

3. Установите и закрепите среднюю часть выпускного шланга отопителя в креплениях (3, 4 и 5), показанных на рисунке выше.

Замена подводящего/отводящего шлангов промежуточного охладителя наддувочного воздуха

Снятие

Подводящий шланг промежуточного охладителя наддувочного воздуха:

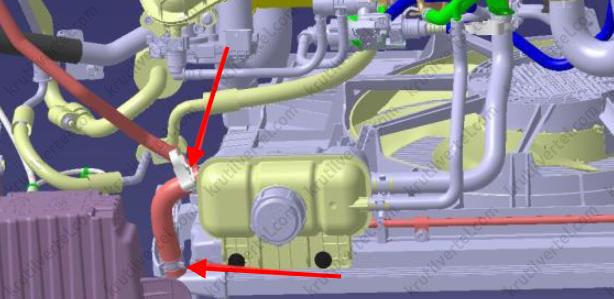

1. С помощью плоскогубцев ослабьте и затем сдвиньте хомуты крепления (стрелки) подводящего шланга промежуточного охладителя.

2. Отсоедините подводящий шланг промежуточного охладителя от патрубка промежуточного охладителя и патрубка электрического вспомогательного насоса и затем снимите.

Отводящий шланг промежуточного охладителя наддувочного воздуха:

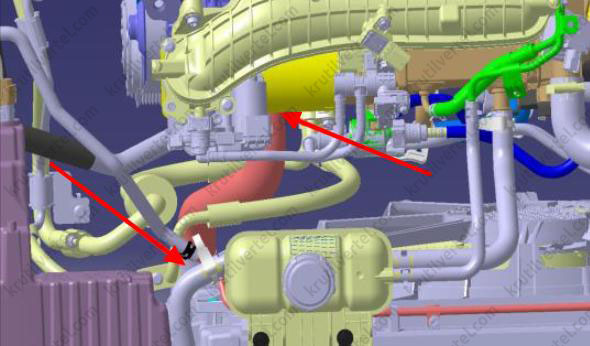

1. С помощью плоскогубцев ослабьте и затем сдвиньте хомуты крепления (стрелки) отводящего шланга промежуточного охладителя.

2. Отсоедините отводящий шланг промежуточного охладителя от патрубка промежуточного охладителя и патрубка расширительного бачка и затем снимите.

Установка

Подводящий шланг промежуточного охладителя наддувочного воздуха:

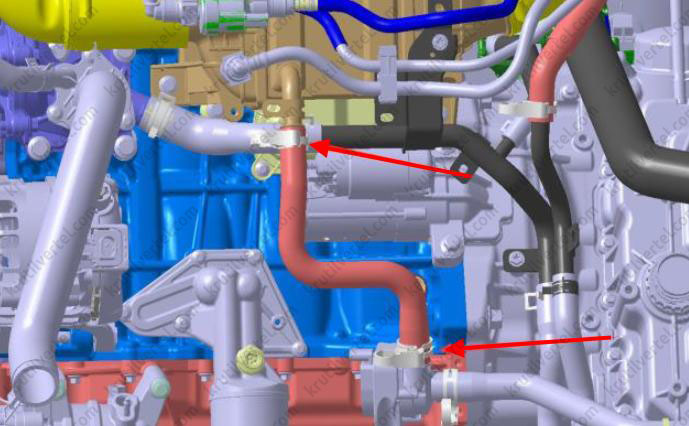

1. С помощью плоскогубцев расположите эластичные хомуты (стрелки) (см. рисунок выше) на обеих концах подводящего шланга промежуточного охладителя.

2. Подсоедините желтый конец подводящего шланга промежуточного охладителя к патрубку электрического вспомогательного насоса так, чтобы метка (точка) на шланге была направлена вперед. Затем подсоедините белый конец подводящего шланга промежуточного охладителя к патрубку промежуточного охладителя так, чтобы метка (точка) на шланге была направлена вперед. После этого установите эластичные хомуты на свои места (хомуты должны располагаться между соответствующими метками на шланге).

Отводящий шланг промежуточного охладителя наддувочного воздуха:

1. С помощью плоскогубцев расположите эластичные хомуты (стрелки) (см. рисунок выше) на обеих концах отводящего шланга промежуточного охладителя.

2. Подсоедините желтый конец отводящего шланга промежуточного охладителя к патрубку расширительного бачка так, чтобы метка (точка) на шланге располагалась вверху. Затем подсоедините белый конец отводящего шланга промежуточного охладителя к патрубку промежуточного охладителя так, чтобы метка (точка) на шланге располагалась вверху. После этого установите эластичные хомуты на свои места (хомуты должны располагаться между соответствующими метками на шланге).

Замена подводящего/отводящего шлангов низкотемпературного радиатора

Снятие

Подводящий шланг низкотемпературного радиатора:

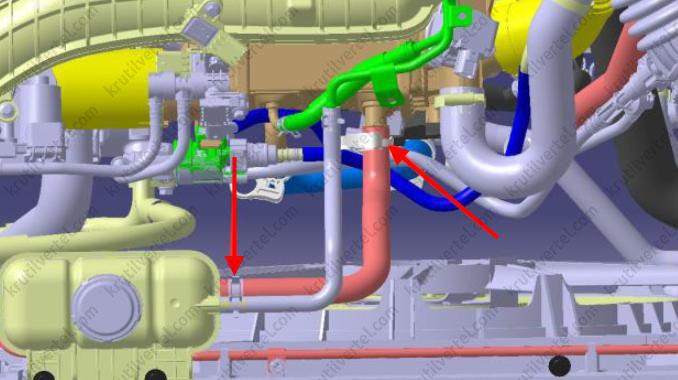

1. С помощью плоскогубцев ослабьте и затем сдвиньте хомуты крепления (стрелки) подводящего шланга низкотемпературного радиатора.

2. Отсоедините подводящий шланг низкотемпературного радиатора от патрубка расширительного бачка и патрубка низкотемпературного радиатора и затем снимите.

Отводящий шланг низкотемпературного радиатора:

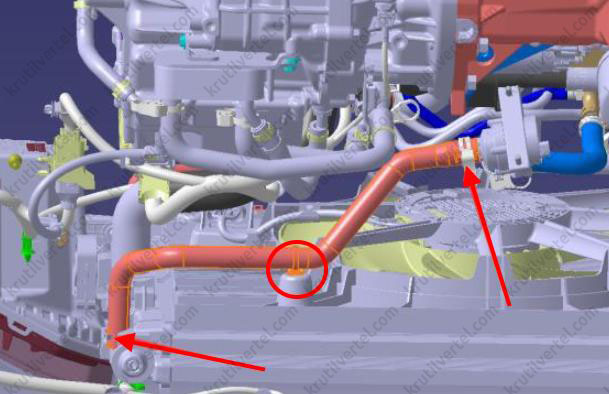

1. С помощью плоскогубцев ослабьте и затем сдвиньте хомуты крепления (стрелки) отводящего шланга низкотемпературного радиатора.

2. С ножа разрежьте кабельную стяжку отводящего шланга низкотемпературного радиатора, закрепленную на кожухе вентилятора.

3. Отсоедините отводящий шланг низкотемпературного радиатора от патрубка электрического вспомогательного насоса и патрубка низкотемпературного радиатора и затем снимите.

Установка

Подводящий шланг низкотемпературного радиатора:

1. С помощью плоскогубцев расположите эластичные хомуты (стрелки) (см. рисунок выше) на обеих концах подводящего шланга низкотемпературного радиатора.

2. Подсоедините белый конец подводящего шланга низкотемпературного радиатора к патрубку радиатора так, чтобы метка (точка) на шланге располагалась вверху. Затем подсоедините желтый конец подводящего шланга низкотемпературного радиатора к патрубку расширительного бачка так, чтобы метка (точка) на шланге располагалась вверху. После этого установите эластичные хомуты на свои места (хомуты должны располагаться между соответствующими метками на шланге).

Отводящий шланг низкотемпературного радиатора:

1. С помощью плоскогубцев расположите эластичные хомуты (стрелки) (см. рисунок выше) на обеих концах отводящего шланга низкотемпературного радиатора.

2. Подсоедините желтый конец отводящего шланга низкотемпературного радиатора к патрубку электрического вспомогательного насоса так, чтобы метка (точка) на шланге располагалась внизу. Затем подсоедините белый конец отводящего шланга низкотемпературного радиатора к патрубку низкотемпературного радиатора так, чтобы метка (точка) на шланге была направлена к наружной стороне радиатора. После этого установите эластичные хомуты на свои места (хомуты должны располагаться между соответствующими метками на шланге).

3. Закрепите новой кабельной стяжкой отводящий шланг низкотемпературного радиатора на кожухе вентилятора.

Замена подводящего/отводящего шлангов высокотемпературного радиатора

Снятие

Подводящий шланг высокотемпературного радиатора:

1. С помощью плоскогубцев ослабьте и затем сдвиньте хомуты крепления (стрелки) подводящего шланга высокотемпературного радиатора.

2. Отсоедините подводящий шланг высокотемпературного радиатора от патрубка двигателя и патрубка высокотемпературного радиатора и затем снимите.

Отводящий шланг высокотемпературного радиатора:

1. С помощью плоскогубцев ослабьте и затем сдвиньте хомуты крепления (стрелки) отводящего шланга высокотемпературного радиатора.

2. Отсоедините отводящий шланг высокотемпературного радиатора от патрубка двигателя и патрубка высокотемпературного радиатора и затем снимите.

Установка

Подводящий шланг высокотемпературного радиатора:

1. С помощью плоскогубцев расположите эластичные хомуты (стрелки) (см. рисунок выше) на обеих концах подводящего шланга высокотемпературного радиатора.

2. Подсоедините белый конец подводящего шланга высокотемпературного радиатора к патрубку двигателя так, чтобы метка (точка) на шланге была направлена в сторону коробки передач. Затем подсоедините желтый конец подводящего шланга высокотемпературного радиатора к патрубку радиатора так, чтобы метка (точка) на шланге располагалась вверху. После этого установите эластичные хомуты на свои места (хомуты должны располагаться между соответствующими метками на шланге).

Отводящий шланг высокотемпературного радиатора:

1. С помощью плоскогубцев расположите эластичные хомуты (стрелки) (см. рисунок выше) на обеих концах отводящего шланга высокотемпературного радиатора.

2. Подсоедините белый конец отводящего шланга высокотемпературного радиатора к патрубку двигателя так, чтобы метка (точка) на шланге располагалась вверху. Затем подсоедините желтый конец отводящего шланга высокотемпературного радиатора к патрубку радиатора так, чтобы метка (точка) на шланге располагалась снизу. После этого установите эластичные хомуты на свои места (хомуты должны располагаться между соответствующими метками на шланге).
