Разборка и сборка приводного вала Changan CS55 PLUS / Uni-S с 2021 года

5. Разборка и сборка приводного вала

Разборка

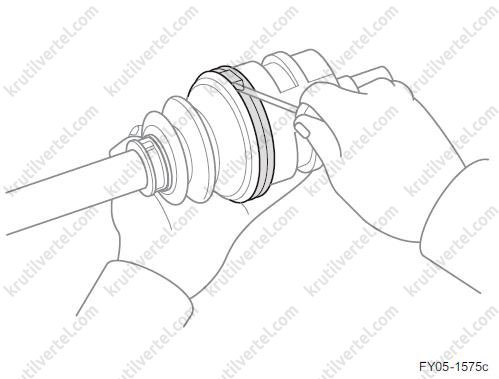

1. Отверткой ослабьте хомут пылезащитного чехла шарикового шарнира равных угловых скоростей.

Внимание:

Если хомут деформирован, замените его новым.

2. Снимите пылезащитный чехол.

3. Вытрите старую смазку.

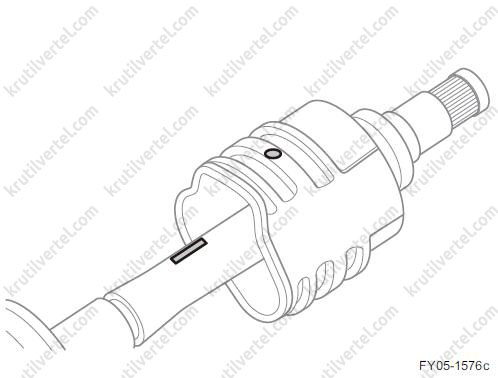

4. Нанесите маркером сборочные метки на корпус и вал шарнира.

Внимание:

Запрещается использовать бородок для нанесения меток.

5. Снимите корпус шарнира.

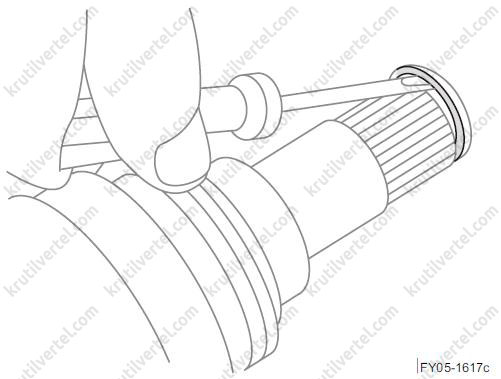

6. Снимите стопорное кольцо с помощью щипцов для снятия стопорных колец.

7. Нанесите маркером сборочные метки на вал и вилку триподного шарнира.

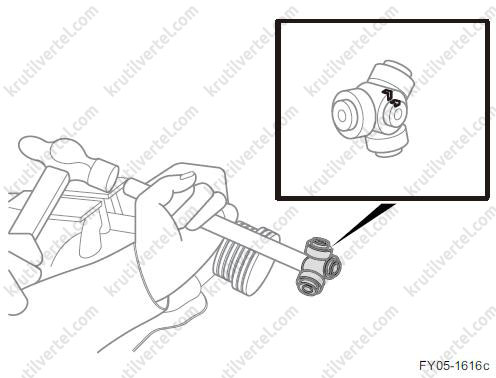

8. При помощи медного стержня и молотка снимите вилку триподного шарнира.

Внимание:

Не наносите удары по роликам.

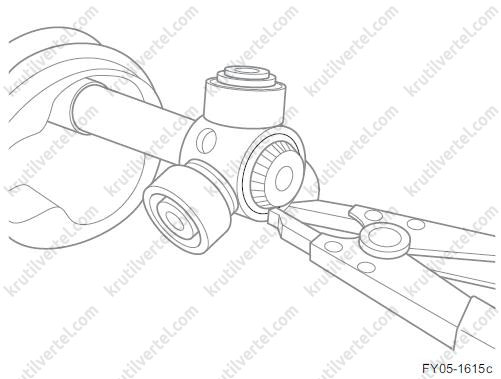

9. Снимите стопорное кольцо со шлицевого вала триподного шарнира равных угловых скоростей.

Внимание:

Не повредите стопорное кольцо; поврежденное стопорное кольцо следует заменить.

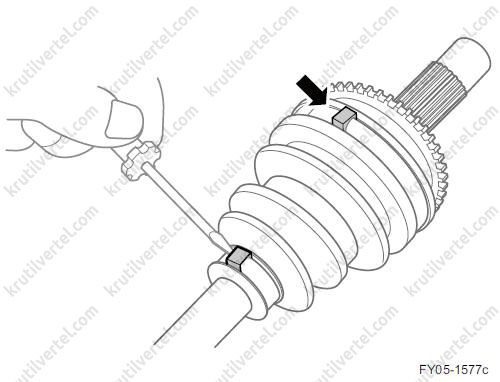

10. Отверткой ослабьте хомут пылезащитного чехла шарикового шарнира равных угловых скоростей.

Внимание:

Если хомут деформирован, замените его новым.

11. Снимите пылезащитный чехол.

12. Вытрите старую смазку.

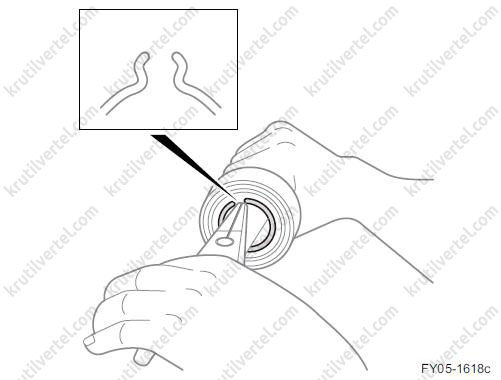

13. Снимите стопорное кольцо с помощью щипцов для снятия стопорных колец.

Повторная сборка

Внимание:

• При сборке шарикового и триподного шарниров равных угловых скоростей необходимо заложить соответствующее количество долговечной смазки в корпус каждого шарнира (см. раздел «Спецификация смазочных материалов» в конце главы). Сборку следует выполнять в соответствии с метками, нанесенными во время разборки.
• Оба конца шлицевого вала должны быть чистыми, пылезащитный чехол не должен иметь повреждений, а хомут следует устанавливать заподлицо.
• Проверьте сигнал датчика системы ABS. При необходимости проверьте и отрегулируйте углы установки передних колес.

1. Установите стопорное кольцо с помощью щипцов для снятия стопорных колец.

2. Добавьте смазку.

3. Переместите пылезащитный чехол в монтажное положение.

4. Отверткой затяните хомут пылезащитного чехла неподвижного шарикового шарнира равных угловых скоростей.

5. Установите стопорное кольцо на шлицевой вал триподного шарнира равных угловых скоростей.

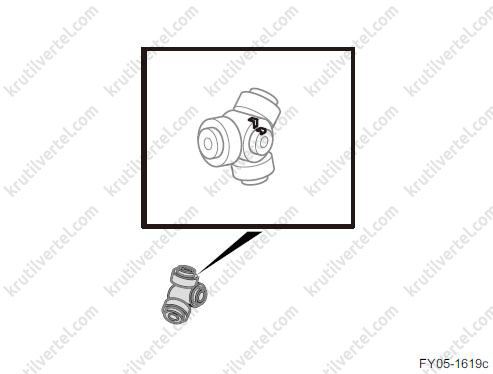

6. Установите вилку триподного шарнира в соответствии с установочными метами.

7. Установите стопорное кольцо с помощью щипцов для снятия стопорных колец.

8. Установите внешнюю обойму в соответствии с установочными метками.

9. Добавьте смазку.

10. Переместите пылезащитный чехол в монтажное положение.

11. Отверткой затяните хомут пылезащитного чехла неподвижного шарикового шарнира равных угловых скоростей.
