Приводной ремень и его компоненты Changan CS55 PLUS / Uni-S с 2021 года
6. Приводной ремень и его компоненты
Снятие приводного ремня и его компонентов

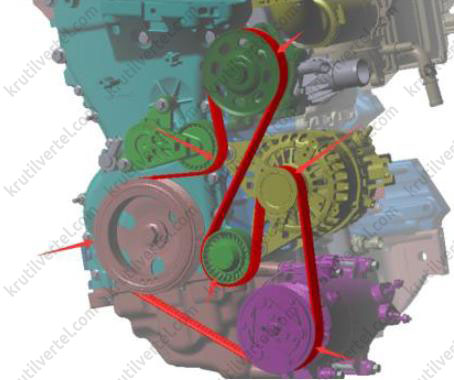

1. С помощью ключа поверните рычаг натяжителя приводного ремня против часовой стрелки в точке, показанной на рисунке ниже.
Внимание:
Не касайтесь рукой натяжителя при его перемещении.
2. Высвободите приводной ремень и медленно верните рычаг натяжителя в исходное положение.
3. Снимите приводной ремень с остальных шкивов и роликов.

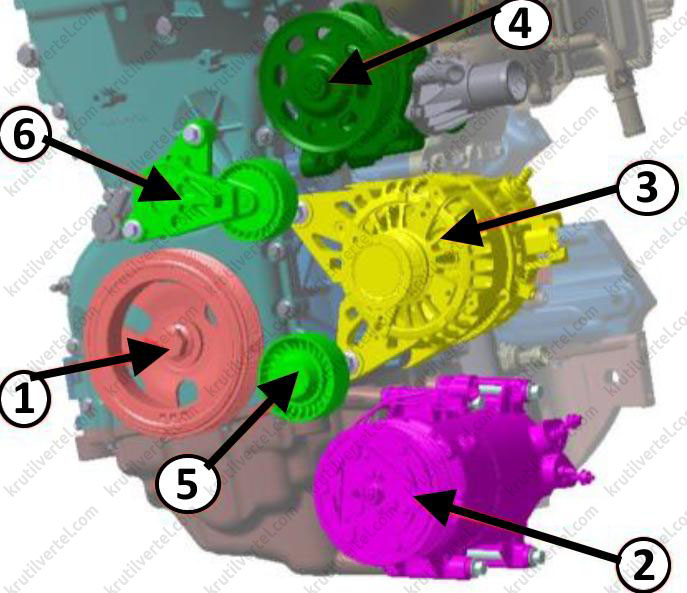

4. Снимите демпфирующий шкив коленчатого вала (1), узел компрессора кондиционера (2), узел генератора (3) и узел насоса охлаждающей жидкости (4). С помощью головки на 13 отверните болт крепления и снимите промежуточный ролик ремня (5). С помощью головки на 10 отверните два болта крепления и снимите узел натяжителя приводного ремня (6).
5. Проверьте каждый шкив вспомогательных агрегатов и ролики ремня следующим образом:
- Поверните вручную каждый шкив и ролик в сборе и проверьте, плавное ли вращение и не возникает ли посторонний шум.
- Покачайте каждый шкив и ролик в продольном и радиальном направлениях для проверки на ослабленность.
- Проверьте, нет ли повреждений канавок и рабочей поверхности каждого шкива и ролика.
В случае обнаружение какой-либо неисправности, замените поврежденный шкив или ролик новым.
Установка приводного ремня и его компонентов
1. Установите демпфирующий шкив коленчатого вала, узел компрессора кондиционера, узел генератора и узел насоса охлаждающей жидкости. Установите промежуточный ролик ремня и затяните его болт крепления требуемым моментом затяжки. Момент затяжки: 50±3 Н·м. Установите узел натяжителя приводного ремня и затяните его два болта крепления требуемым моментом затяжки. Момент затяжки: 32±2 Н·м.
Внимание:

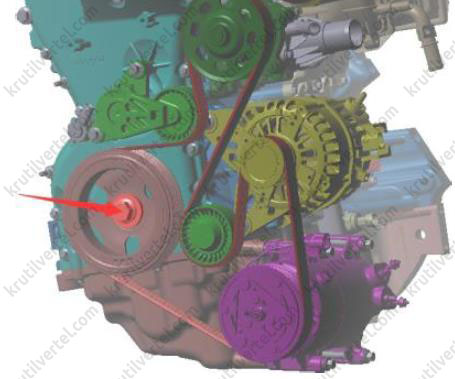

Болт крепления демпфирующего шкива коленчатого вала (стрелка) можно использовать повторно только один раз, и после второго снятия его необходимо заменить новым.

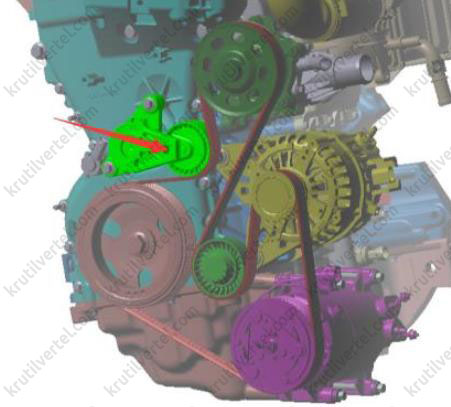

2. Установите приводной ремень ни шкивы вспомогательных агрегатов и на промежуточный ролик. С помощью ключа поверните рычаг натяжителя приводного ремня против часовой стрелки в точке, показанной на рисунке ниже. Установите приводной ремень на ролик натяжителя и медленно верните рычаг натяжитель в исходное положение
