Верхний люк Changan CS55 PLUS / Uni-S с 2021 года

11. Верхний люк

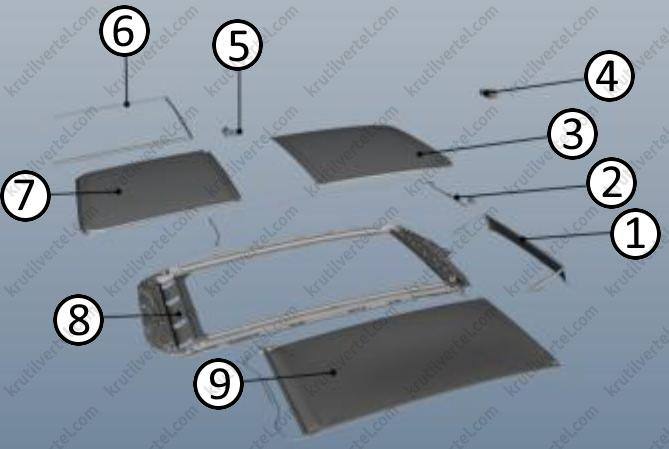

Подетальный вид

1. Ветровой щиток верхнего люка в сборе.
2. Жгут проводов люка.
3. Переднее стекло верхнего люка в сборе.
4. Электродвигатель верхнего люка в сборе.
5. Электродвигатель солнцезащитной шторки.
6. Уплотнитель.
7. Заднее стекло верхнего люка в сборе.
8. Рама верхнего люка.
9. Солнцезащитная шторка.

Инициализация люка

При потере данных исходного положения верхнего люка его повторная инициализация может быть проведена при помощи самопрограммирования следующим образом:

При полностью закрытом положении стекла верхнего люка и солнцезащитной шторки нажмите и удерживайте переключатель люка более трех секунд. Система выполнит повторную инициализацию, а стекло верхнего люка и солнцезащитная шторка переместятся сначала вперед, а затем, достигнув крайней точки, назад в полностью открытое положение. Для правильного завершения самопрограммирования не отпускайте переключатель, пока стекло верхнего люка и солнцезащитная шторка не вернутся в закрытое положение.

Снятие и установка

Замена электродвигателя верхнего люка и электродвигателя солнцезащитной шторки

1. Полностью закройте стекло верхнего люка в сборе.

2. Снимите внутреннюю облицовочную панель потолка.

Примечание:

Узел электродвигателя верхнего люка находится в передней части люка.

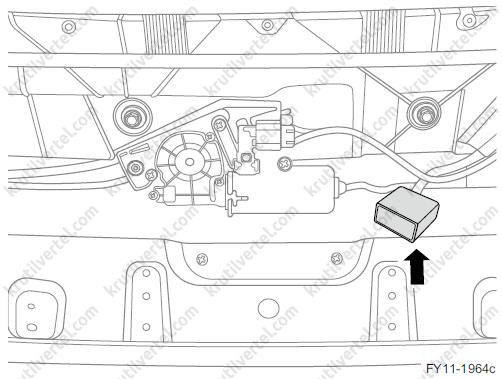

3. Отсоедините разъем жгута проводов электродвигателя верхнего люка.

Внимание:

При установке жгут проводов надежно соединяется согласно принципу «вставлять, пока не будет слышен щелчок для подтверждения».

4. С помощью насадки Т25 отверните три болта крепления электродвигателя верхнего люка.

Примечание:

Момент затяжки при установке: 3,5 Н·м.

5. Вытяните наружу электродвигатель верхнего люка.

6. Аналогичным образом снимите электродвигатель солнцезащитной шторки.

Примечание:

Узел электродвигателя солнцезащитной шторки находится в задней части люка.

7. Установку производите в порядке, обратном снятию.

8. После установки выполните инициализацию верхнего люка.

Замена рамы верхнего люка

1. Снимите внутреннюю облицовочную панель потолка.

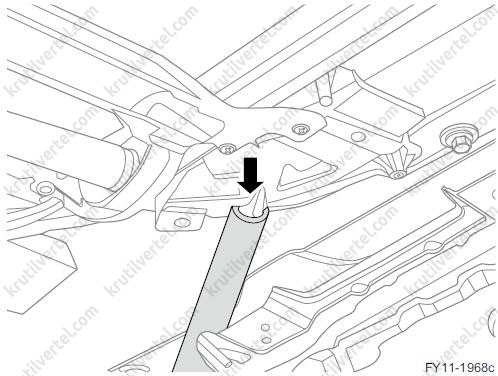

2. С помощью остроносых плоскогубцев ослабьте эластичные хомуты и отсоедините переднюю и заднюю сливные трубки верхнего люка от верхнего люка в сборе.

3. Отверните болт крепления (М10) и снимите кронштейн рамы верхнего люка.

Примечание:

Момент затяжки при установке: 8±1 Н·м.

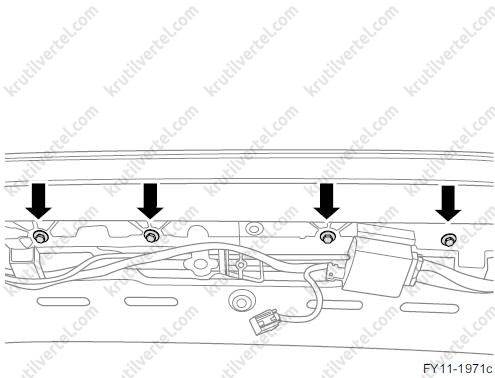

4. Отверните болты крепления (М10) рамы верхнего люка.

Примечание:

Момент затяжки при установке: 8±1 Н·м.

5. Снимите раму верхнего люка.

Примечание:

Для подъема люка изнутри требуется 3-4 человека.

6. При необходимости снимите переднее и заднее стекло, электродвигатель и солнцезащитную шторку.

7. Установку производите в порядке, обратном снятию.

8. После установки выполните инициализацию верхнего люка.

Замена стекла верхнего люка

Внимание:

Не допускайте ударов и царапания в ходе проведения работ.

Переднее стекло верхнего люка в сборе:

1. Установите переднее стекло верхнего люка в наклонное положение.

2. С помощью насадки Т25 отверните шесть болтов (три слева и три справа) переднего стекла.

Примечание:

Момент затяжки при установке: 5 Н·м.

3. Снимите переднее стекло по направлению вперед.

Заднее стекло верхнего люка в сборе:

4. Расположите переднее стекло в полностью открытом положении.

5. С помощью насадки Т25 отверните два направляющих болта заднего стекла.

Примечание:

Момент затяжки при установке: 5 Н·м.

6. С помощью насадки Т25 отверните шесть болтов (три слева и три справа) заднего стекла.

Примечание:

Момент затяжки при установке: 5 Н·м.

7. Снимите заднее стекло по направлению вперед.

Продолжение описания общих работ:

8. Установку производите в порядке, обратном снятию, но при этом учитывайте следующее:

• Убедитесь, что разница высот между передней частью переднего стекла и панелью крыши составляет 1,7±1,0 мм.
• Убедитесь, что разница высот между задней частью заднего стекла и панелью крыши составляет -1,7 ±1,0 мм.

9. После установки выполните инициализацию верхнего люка.

Замена солнцезащитной шторки

1. Снимите узел заднего стекла верхнего люка и электродвигатель солнцезащитной шторки.

2. С помощью крестовой отвертки отверните два болта левого и правого ограничительных блоков солнцезащитной шторки люка.

Примечание:

Момент затяжки при установке: 3 Н·м.

3. Снимите и извлеките ограничительный блок в поперечном направлении.

4. Переместите солнцезащитную шторку назад до места установки ограничительного блока и извлеките поперечную планку солнцезащитной шторки по направлению вверх.

5. С помощью насадки Т25 отверните шесть болтов (три слева и три справа) торцевой крышки солнцезащитной шторки.

Примечание:

Момент затяжки при установке: 3 Н·м.

6. Снимите узел солнцезащитной шторки верхнего люка по направлению вперед.

7. Установку производите в порядке, обратном снятию.

8. После установки выполните инициализацию верхнего люка.

Замена передней сливной трубки верхнего люка в сборе

1. Снимите внутреннюю облицовочную панель потолка.

2. Снимите верхнюю облицовочную панель передней стойки.

3. Снимите нижнюю облицовочную панель передней стойки.

4. Снимите приборную панель.

5. С помощью остроносых плоскогубцев ослабьте эластичные хомуты и отсоедините сливную трубку верхнего люка от верхнего люка в сборе.

6. Вытяните сливную трубку из оставшихся хомутов и зажимов.

7. Установку производите в порядке, обратном снятию, но при этом учитывайте следующее: убедитесь, что трубка вставлена на место и расположена правильным образом, исключающим перегибы.

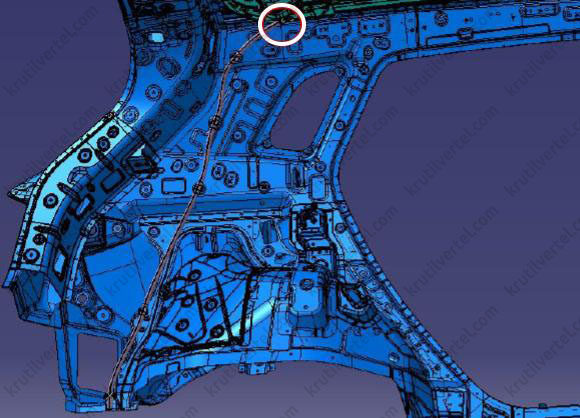

Замена задней сливной трубки верхнего люка в сборе

1. Снимите внутреннюю облицовочную панель потолка.

2. Снимите облицовочную панель задней стойки.

3. С помощью остроносых плоскогубцев ослабьте эластичные хомуты и отсоедините сливную трубку верхнего люка от верхнего люка в сборе.

4. Вытяните сливную трубку из оставшихся хомутов и зажимов.

5. Установку производите в порядке, обратном снятию, но при этом учитывайте следующее: убедитесь, что трубка вставлена на место и расположена правильным образом, исключающим перегибы.
