Замена элементов системы кондиционирования Changan CS55 PLUS / Uni-S с 2021 года

4. Замена элементов системы

Замена панели управления кондиционером

1. Отсоедините провод от отрицательного вывода аккумуляторной батареи.

2. Снимите нижнюю отделку панели управления кондиционером.

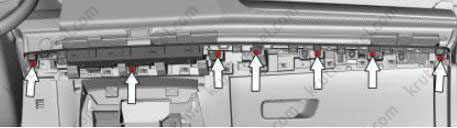

3. С помощью шестигранной отвертки №20 отверните винты крепления и извлеките панель управления кондиционером из приборной панели.

Примечание:

Момент затяжки при установке: 2±0,5 Н·м.

4. Отсоедините разъем жгута проводов панели управления кондиционером и затем окончательно снимите панель управления кондиционером воздуха в сборе.

5. Установку производите в порядке, обратном снятию.

Замена фильтра салона

1. Снимите перчаточный ящик.

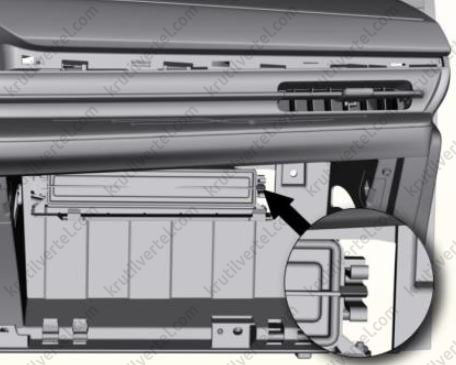

2. Нажмите и удерживайте нажатым фиксирующий зажим справа, после чего снимите крышку фильтра салона.

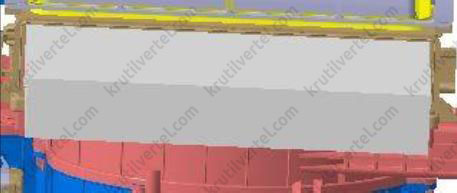

3. Извлеките фильтр салона.

Примечание:

Если автомобиль эксплуатируется в условиях загрязненного воздуха или пересеченной местности, то проверку и замену фильтра салона следует выполнять как можно чаще.

4. Установку производите в порядке, обратном снятию.

Замена датчиков системы

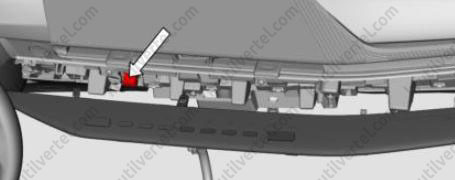

Датчик температуры воздуха в салоне

1. Отсоедините провод от отрицательного вывода аккумуляторной батареи.

2. Снимите левую декоративную крышку приборной панели в сборе.

3. Снимите датчик температуры воздуха в салоне, повернув его против часовой стрелки.

4. Установку производите в порядке, обратном снятию.

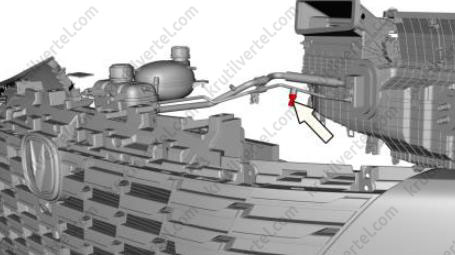

Датчик температуры наружного воздуха

1. Отсоедините провод от отрицательного вывода аккумуляторной батареи.

2. Снимите передний бампер в сборе.

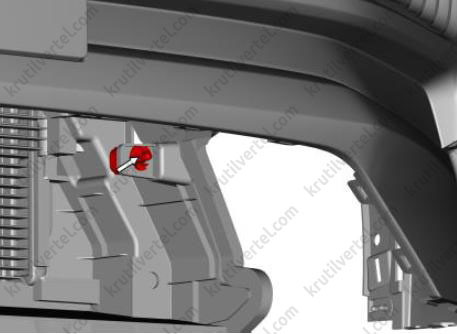

3. С помощью плоскогубцев сожмите крепежный зажим и затем снимите датчик температуры наружного воздуха

4. Установку производите в порядке, обратном снятию.

Датчик давления в контуре кондиционера

1. Отсоедините провод от отрицательного вывода аккумуляторной батареи.

2. Отсоедините разъем жгута проводов датчика давления кондиционера воздуха.

3. Выверните датчик давления в контуре кондиционера.

Примечание:

При затяжке проверьте исправность состояния уплотнительного кольца.

4. Установку производите в порядке, обратном снятию.

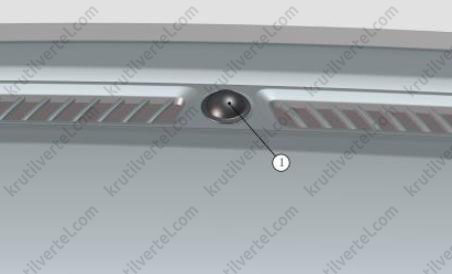

Датчик интенсивности солнечного света

1. Отсоедините провод от отрицательного вывода аккумуляторной батареи.

2. С помощью плоской отвертки подденьте край датчика интенсивности солнечного света и извлеките датчик из приборной панели (1). Отсоедините разъем жгута проводов датчика и затем снимите его.

3. Установку производите в порядке, обратном снятию.

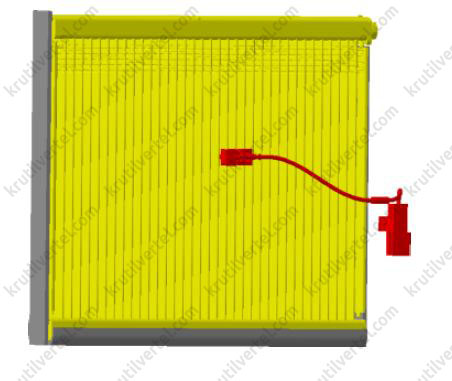

Датчик температуры испарителя

1. Отсоедините провод от отрицательного вывода аккумуляторной батареи.

2. Снимите блок HVAC.

3. Снимите радиатор испарителя.

4. Снимите зажим датчика температуры испарителя с ребер испарителя.

5. Установку производите в порядке, обратном снятию.

Замена управляющих электродвигателей

Электродвигатель регулирования холодного/теплого воздуха

1. Снимите блок HVAC.

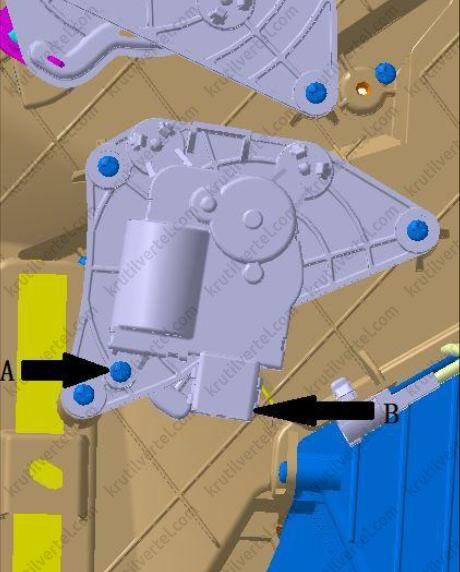

2. Рассоедините разъем (В) жгута проводов электродвигателя регулирования холодного/теплого воздуха.

3. Отверните винты крепления (А) и затем извлеките электродвигатель регулирования холодного/теплого воздуха.

4. Установку производите в порядке, обратном снятию.

5. После установки проверьте функционирование электродвигателя.

Электродвигатель управления подачей воздуха/рециркуляцией воздуха

1. Снимите блок HVAC.

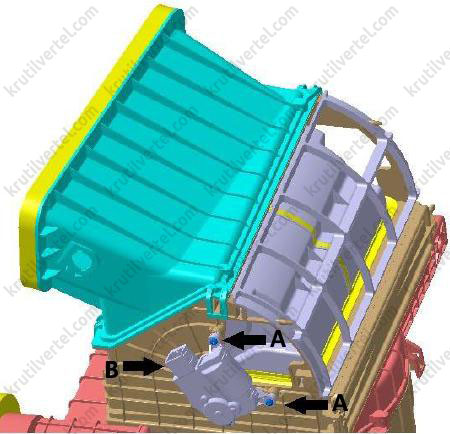

2. Рассоедините разъем (В) жгута проводов электродвигателя управления подачей воздуха/рециркуляцией воздуха.

3. Отверните два винта крепления (А) и затем извлеките электродвигатель управления подачей воздуха/рециркуляцией воздуха.

4. Установку производите в порядке, обратном снятию.

5. После установки проверьте функционирование электродвигателя.

Замена главного блока управления кондиционером и отопителем (блок HVAC)

1. Выполните откачивание хладагента из кондиционера.

2. Слейте охлаждающую жидкость.

3. Отсоедините провод от отрицательного вывода аккумуляторной батареи.

4. Снимите приборную панель в сборе.

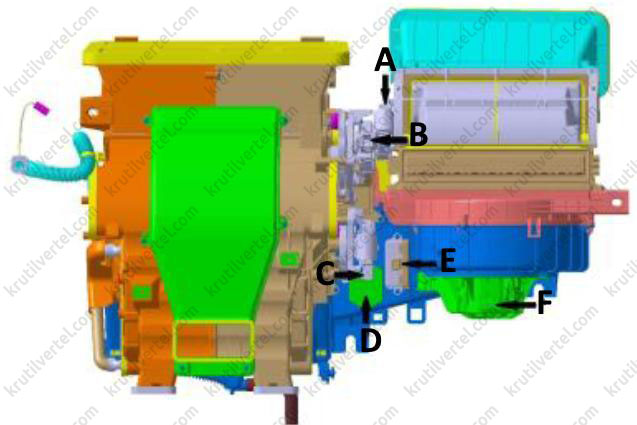

5. Рассоедините разъемы жгутов проводов (A, B, C, D, E, F) блока HVAC.

6. Снимите датчик температуры воздуха в салоне.

7. Отверните гайку крепления и отсоедините трубки хладагента от терморегулирующего вентиля.

8. Ослабьте хомуты крепления и отсоедините впускной и выпускной шланги отопителя от блока HVAC.

9. Снимите рулевую колонку.

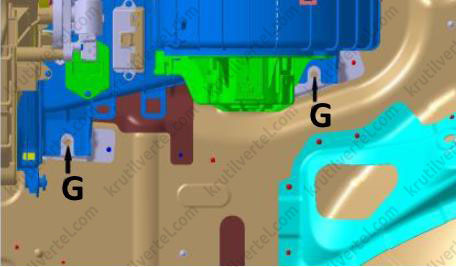

10. Отверните два болта крепления (G) в нижней блока HVAC в области вентилятора.

11. Снимите блок HVAC.

12. Установку производите в порядке, обратном снятию.

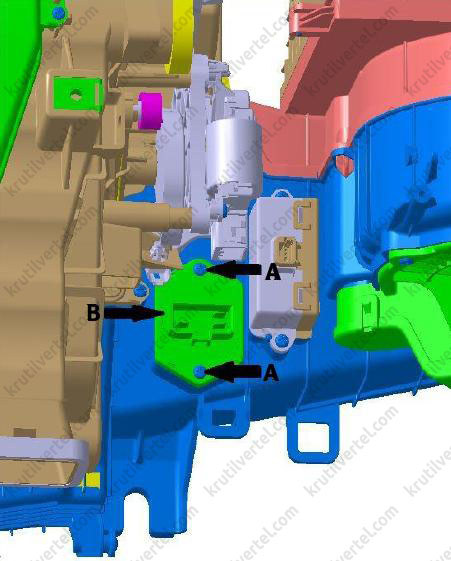

Замена блока регулировки скорости вентилятора

1. Снимите блок HVAC.

2. Рассоедините разъем (В) жгута проводов блока регулировки скорости вентилятора.

3. Отверните два винта крепления (А) и затем извлеките блок регулировки скорости вентилятора.

4. Установку производите в порядке, обратном снятию.

5. После установки проверьте функционирование блока.

Замена электродвигателя вентилятора

1. Отсоедините провод от отрицательного вывода аккумуляторной батареи.

2. Отсоедините разъем жгута проводов электродвигателя вентилятора.

3. Отверните три винта крепления и снимите электродвигатель вентилятора.

Замена генератора ионов

1. Снимите блок HVAC.

2. Рассоедините разъем (В) жгута проводов генератора ионов.

3. Отверните два винта крепления (А) и затем извлеките генератор ионов.

4. Установку производите в порядке, обратном снятию.

5. После установки проверьте функционирование генератора ионов.

Замена резервуара для конденсата блока HVAC

1. Снимите блок HVAC.

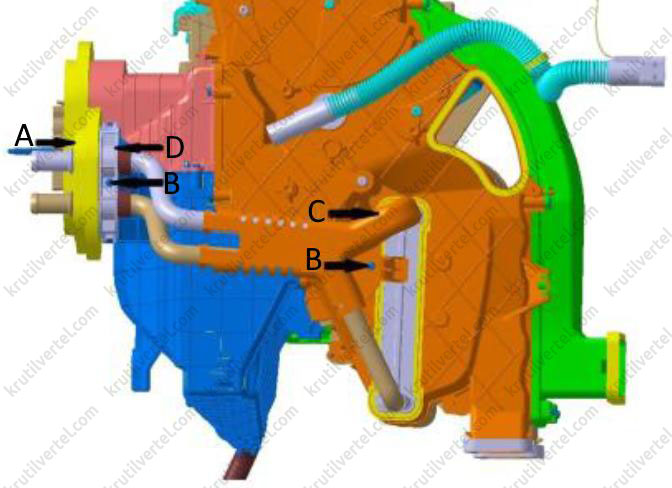

2. Снимите пенопласт (A) и отверните винты крепления (B).

3. Снимите прижимную пластину (D) и крышку (C).

4. Извлеките резервуар для конденсата из блока HVAC.

5. Установку производите в порядке, обратном снятию.

Замена компрессора кондиционера

1. Выполните откачивание хладагента из кондиционера.

2. Отсоедините провод от отрицательного вывода аккумуляторной батареи.

3. Отсоедините разъем жгута проводов кондиционера воздуха.

4. Снимите приводной ремень.

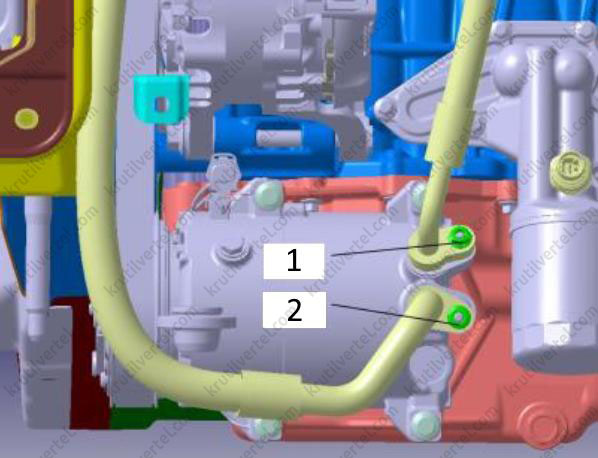

5. Отверните болты крепления (1 и 2), соединяющие трубки хладагента с компрессором кондиционера, и отсоедините трубки от компрессора. Немедленно заглушите или закройте крышками трубки после их отсоединения во избежание попадания в них влаги и грязи.

Примечание:

Момент затяжки при установке: 10±2 Н·м.

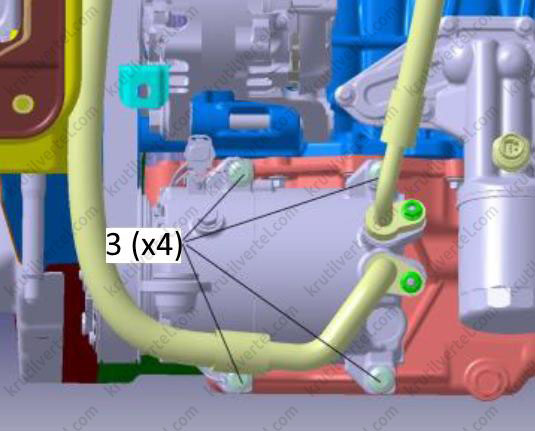

6. Отверните четыре болта крепления (3), соединяющих компрессор кондиционера и двигатель, и затем снимите компрессор кондиционера.

Примечание:

Момент затяжки при установке: 23±2 Н·м.

7. Установку производите в порядке, обратном снятию, но при этом учитывайте следующее:

• Замените уплотнительные кольца в каждом соединении на новые, нанеся на них перед установкой тонкий слой компрессорного масла. Во избежание утечек необходимо использовать уплотнительные кольца, соответствующие типу используемого хладагента (R-134a).
• Новый компрессор кондиционера уже содержит требуемое количество масла. Поэтому после замены компрессора нет необходимости добавлять компрессорное масло.
• Чтобы установить старый компрессор кондиционера, сначала слейте масло из компрессора, а затем добавьте около 100 мл масла.
• Сам компрессор кондиционера содержит масло. Если в системе кондиционирования нет утечки хладагента, просто замените его новым компрессором и выполните следующие действия:

• Слейте масло из снятого компрессора и измерьте его объем.

• Перед установкой нового компрессора вычтите объем слитого масла из номинального объема (100 мл). Получившаяся разность представляет объем компрессорного масла, который необходимо слить из нового компрессора (через штуцер всасывания).

8. После установки и заправки системы хладагентом запустите компрессор кондиционера следующим образом:

• Включите кондиционера и установите его температуру в режим низкой температуры.
• Включите режим охлаждения кондиционера и дайте ему поработать на холостом ходу не менее пяти минут.

Внимание:

Только когда компрессорное масло равномерно распределится по контуру системы, компрессор кондиционера может работать при полной нагрузке.

Замена радиатора испарителя

1. Снимите блок HVAC.

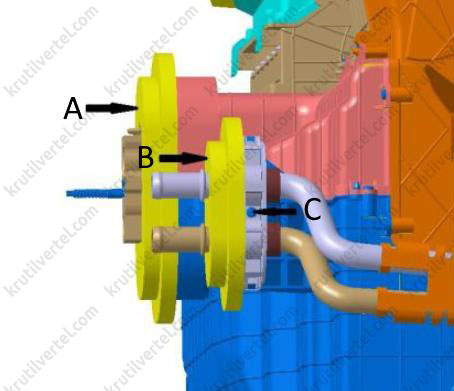

2. Снимите пенопласт (А) и (B), отверните винты крепления (C) и затем снимите удерживающую прижимную пластину.

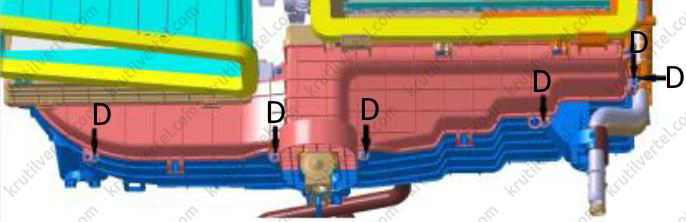

3. Отсоедините разъемы (E) и (F) жгута проводов и отверните винты крепления (D).

4. Снимите нижнюю крышку блока HVAC и затем извлеките радиатор испарителя.

5. Установку производите в порядке, обратном снятию, но при этом учитывайте следующее: если новый радиатор испарителя системы кондиционера воздуха будет применяться вместо старого, следует добавить 35 мл компрессорного масла в систему. Если необходимо выполнить только ремонт и процедуру сборки и разборки, нет необходимости в добавлении компрессорного масла.

Замена конденсатора

1. Выполните откачивание хладагента из кондиционера.

2. Отсоедините провод от отрицательного вывода аккумуляторной батареи.

3. Снимите передний бампер в сборе.

4. Отверните болт крепления, соединяющие трубки хладагента с конденсатором, и отсоедините трубки от конденсатора. Немедленно заглушите или закройте крышками трубки после их отсоединения во избежание попадания в них влаги и грязи.

Примечание:

Момент затяжки при установке: 10±1 Н·м.

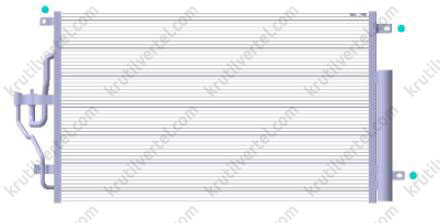

5. Отверните три болта крепления и отделите конденсатор от радиатора в сборе.

Примечание:

Момент затяжки при установке: 6±1 Н·м.

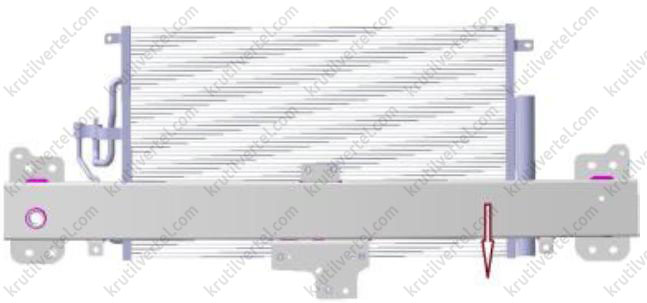

6. Снимите конденсатор по направлению вниз.

7. Установку производите в порядке, обратном снятию, но при этом учитывайте следующее:

• Если новый конденсатор системы кондиционера воздуха будет применяться вместо старого, следует добавить 30 мл компрессорного масла в систему. Если необходимо выполнить только ремонт и процедуру сборки и разборки, нет необходимости в добавлении компрессорного масла.
• Замените уплотнительные кольца в каждом соединении на новые, нанеся на них перед установкой тонкий слой компрессорного масла. Во избежание утечек необходимо использовать уплотнительные кольца, соответствующие типу используемого хладагента (R-134a).

Замена терморегулирующего вентиля (расширительного клапана)

1. Выполните откачивание хладагента из кондиционера.

2. Отсоедините провод от отрицательного вывода аккумуляторной батареи.

3. Отверните гайку крепления (стрелка), соединяющую трубки хладагента с терморегулирующим вентилем, и отсоедините трубки от вентиля. Немедленно заглушите или закройте крышками трубки после их отсоединения во избежание попадания в них влаги и грязи.

Примечание:

Момент затяжки при установке: 10±1 Н·м.

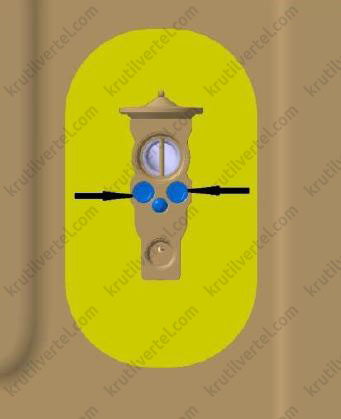

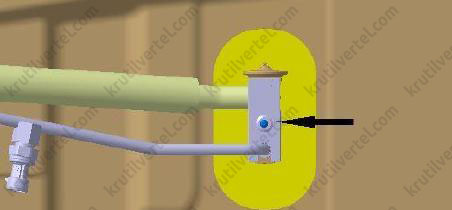

4. Отверните два болта крепления (стрелки), соединяющих терморегулирующий вентиль и главный блок управления кондиционером и отопителем. Снимите терморегулирующий вентиль.

Примечание:

Момент затяжки при установке: 8±1 Н·м.

5. Установку производите в порядке, обратном снятию, но при этом учитывайте следующее:

• Если новый терморегулирующий вентиль будет применяться вместо старого, следует добавить 30 мл компрессорного масла в систему. Если необходимо выполнить только ремонт и процедуру сборки и разборки, нет необходимости в добавлении компрессорного масла.
• Замените уплотнительные кольца в каждом соединении на новые, нанеся на них перед установкой тонкий слой компрессорного масла. Во избежание утечек необходимо использовать уплотнительные кольца, соответствующие типу используемого хладагента (R-134a).

Замена трубопроводов системы кондиционирования воздуха

1. Выполните откачивание хладагента из кондиционера.

2. Отсоедините провод от отрицательного вывода аккумуляторной батареи.

3. Снимите датчик давления в контуре кондиционера.

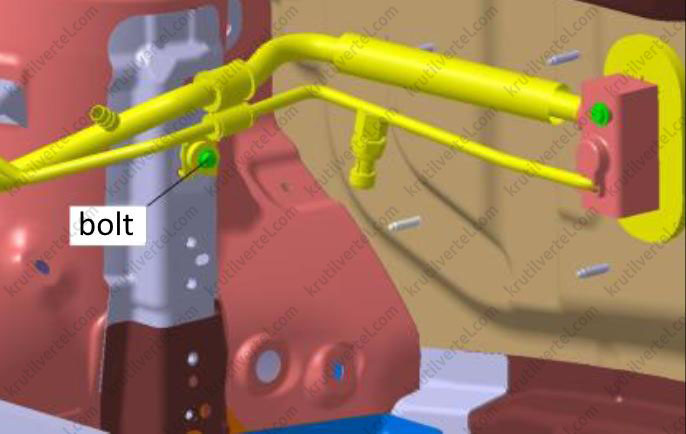

4. Отверните болт крепления, соединяющий задний кронштейн трубопроводов системы кондиционирования и кузов.

Примечание:

Момент затяжки при установке: 10±1 Н·м.

*Болт*

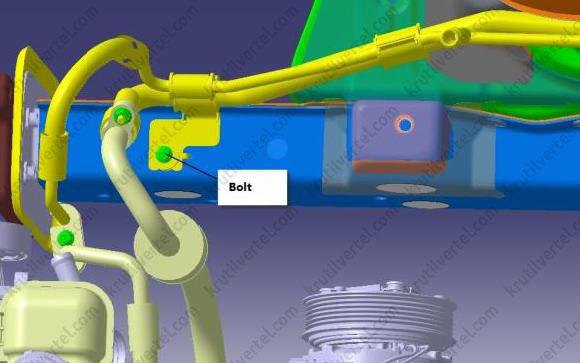

5. Отверните болт крепления, соединяющий передний кронштейн трубопроводов системы кондиционирования и продольную балку в моторном отсеке (справа).

Примечание:

Момент затяжки при установке: 10±1 Н·м.

*Болт*

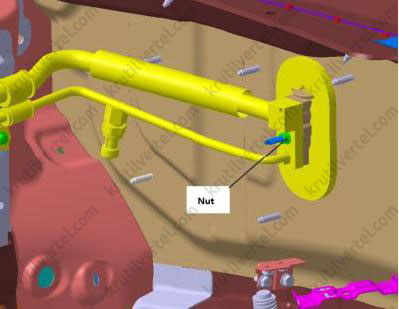

6. Отверните гайку крепления (стрелка), соединяющую трубки хладагента с терморегулирующим вентилем, и отсоедините трубки от вентиля. Немедленно заглушите или закройте крышками трубки после их отсоединения во избежание попадания в них влаги и грязи.

Примечание:

Момент затяжки при установке: 10±1 Н·м.

*Гайка*

7. Снимите передний бампер в сборе.

8. Отверните болт крепления, соединяющие трубки хладагента с конденсатором, и отсоедините трубки от конденсатора. Немедленно заглушите или закройте крышками трубки после их отсоединения во избежание попадания в них влаги и грязи.

Примечание:

Момент затяжки при установке: 10±1 Н·м.

9. Отверните болты крепления (1 и 2), соединяющие трубки хладагента с компрессором кондиционера, и отсоедините трубки от компрессора. Немедленно заглушите или закройте крышками трубки после их отсоединения во избежание попадания в них влаги и грязи.

Примечание:

Момент затяжки при установке: 10±2 Н·м.

10. Установку производите в порядке, обратном снятию, но при этом учитывайте следующее:

• Если всасывающая трубка компрессора будет применяться вместо старой, следует добавить компрессорного масла 20 мл в систему кондиционера воздуха. Если только другие трубки системы кондиционирования воздуха будут меняться, нет необходимости в добавлении компрессорного масла.
• Замените уплотнительные кольца в каждом соединении на новые, нанеся на них перед установкой тонкий слой компрессорного масла. Во избежание утечек необходимо использовать уплотнительные кольца, соответствующие типу используемого хладагента (R-134a).
