Звуковой сигнал Changan CS55 PLUS / Uni-S с 2021 года

4. Звуковой сигнал

Спецификация

Расположение компонентов и подетальный вид

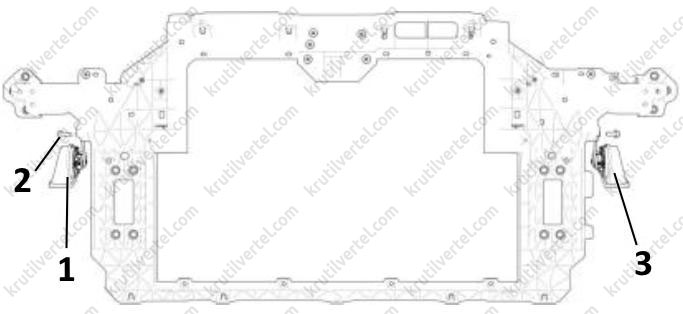

1. Высокочастотный звуковой сигнал.
2. Шестигранный фланцевый болт.
3. Низкочастотный звуковой сигнал.

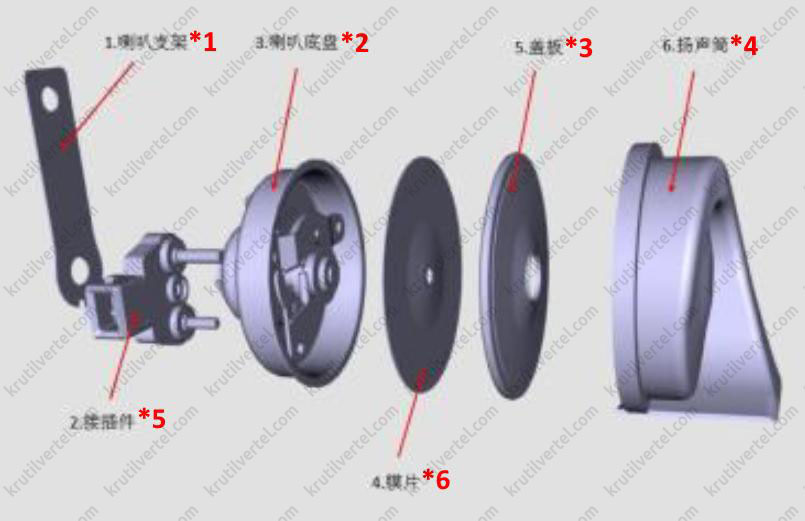

*Кронштейн

Корпус

Крышка

Спираль

Разъем

Диафрагма*

Описание и принцип действия

Звуковые сигналы установлены в моторном отсеке и закреплены перед радиатором системы охлаждения с обеих его сторон. Низкочастотный динамик расположен слева, а высокочастотный — справа. Оба динамика контролируются переключателем звукового сигнала на рулевом колесе. При нажатии кнопки звукового сигнала на рулевом колесе на звуковой сигнал подается питание, после чего срабатывают динамики.

Принцип работы системы

Принцип управления звуковым сигналом заключается в управлении питанием. Если выключатель звукового сигнала замыкает реле звукового сигнала, на звуковой сигнал подается питание. Как правило, корпус звукового сигнала соединен с «массой».

Диагностическая информация и процедуры

Описание диагностики

См. п. «Описание и принцип работы». Усвоив изложенную в нем информацию и ознакомившись с функциями и принципом работы системы, начните диагностику системы, которая поможет определить правильную последовательность этапов диагностики и, что еще более важно, определить, является ли состояние, описываемое владельцем автомобиля, признаком неисправности или особенностью работы системы.

Внешний осмотр

1. Проверьте наличие дополнительного оборудования, установленного после продажи автомобиля, которое может влиять на нормальную работу звукового сигнала.

2. Проверьте видимые и легкодоступные компоненты системы на наличие явных повреждений или состояний, которые могли спровоцировать появление неисправности.

3. Если оба звуковых сигнала не работают, выполните проверку и устраните плохой контакт или обрыв в их цепях питания или «массы», прежде чем приступить к замене звуковых сигналов.

Внимание:

При демонтаже и проверке спирального кабеля звукового сигнала следуйте правилам техники безопасности при работе с системой подушек безопасности.

Регулировка контактов выключателя звукового сигнала

Если звуковой сигнал срабатывает не всегда или выключатель звукового сигнала не работает при нажатии с одной из сторон рулевого колеса, это может свидетельствовать о плохом контакте выключателя звукового сигнала. В этом случае следует отрегулировать контакт выключателя звукового сигнала под подушкой безопасности водителя.

Этапы устранения неисправностей при ненормальном звуке звукового сигнала

1. Если звук звукового сигнала ненормален, выполните следующую проверку:

• Проверьте контакты на предмет надежности соединений; при необходимости отремонтируйте.
• Проверьте цепь «массы»; при необходимости отремонтируйте.
• Убедитесь, что болт крепления звукового сигнала затянут заданным моментом.
• Убедитесь, что звуковой сигнал не соприкасается с каким-либо другим элементом. Если этот так, измените расположение соседнего элемента. Подогните кронштейн звукового сигнала, если это необходимо. Проверьте, нормально ли звучит звуковой сигнал, чтобы определить, устранилась ли неисправность.

2. Если неисправность сохранилась, выполните следующую специальную проверку:

• Определите качество звука для этого типа звукового сигнала: низкий тон; резкий тон.
• Если тон слишком низкий, это указывает на то, что ток слишком высокий, и звуковой сигнал следует заменить.
• Если тон слишком резкий, на звуковом сигнале могут находиться инородные материалы. Снимите звуковой сигнал и проверьте, нет ли на нем инородных материалов.
• Удалите все инородные материалы и установите звуковой сигнал на место.

Внимание:

Если инородные материалы не обнаружены или их невозможно удалить, замените звуковой сигнал.

Снятие и установка высокочастотного / низкочастотного звукового сигнала

1. Отсоедините провод от отрицательного вывода аккумуляторной батареи.

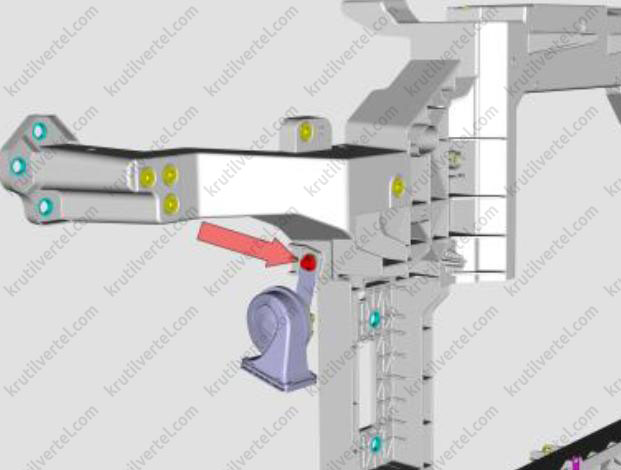

2. С помощью головки на 10 отверните болт крепления (стрелка) высокочастотного / низкочастотного звукового сигнала.

Примечание:

Момент затяжки при установке: 22±2 Н·м.

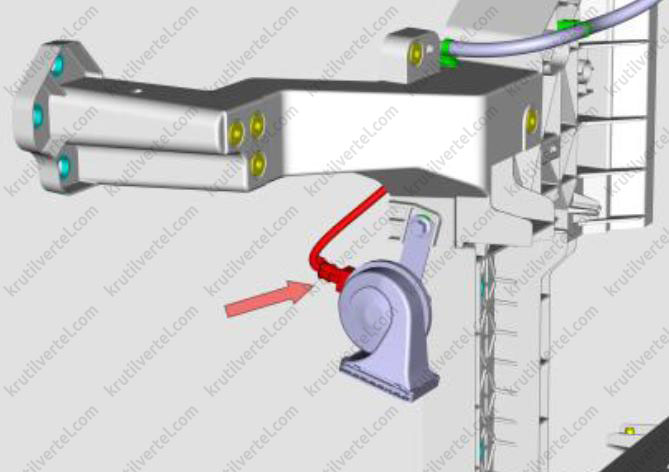

3. Отсоедините разъем (стрелка) жгута проводов и затем снимите высокочастотный / низкочастотный звуковой сигнал.

Внимание:

При установке жгут проводов надежно соединяется согласно принципу «вставлять, пока не будет слышен щелчок для подтверждения».

4. Установку производите в порядке, обратном снятию.
