Розетка питания, USB-разъемы и беспроводная зарядка Changan CS55 PLUS / Uni-S с 2021 года

3. Розетка питания, USB-разъемы и беспроводная зарядка

Спецификация

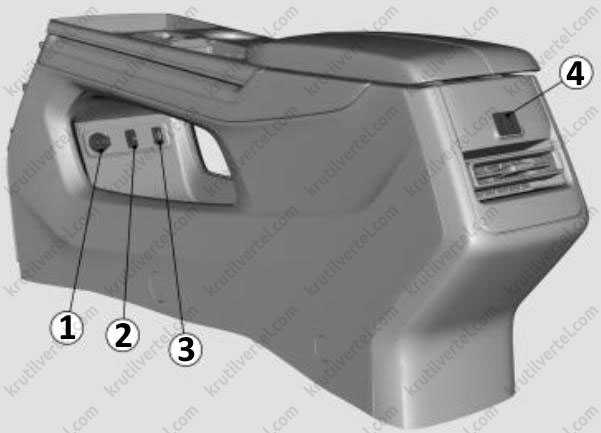

Расположение компонентов

1. Розетка питания.
2. Слот для TF карт.
3. Передний USB-интерфейс.
4. Задний зарядный USB-разъем.

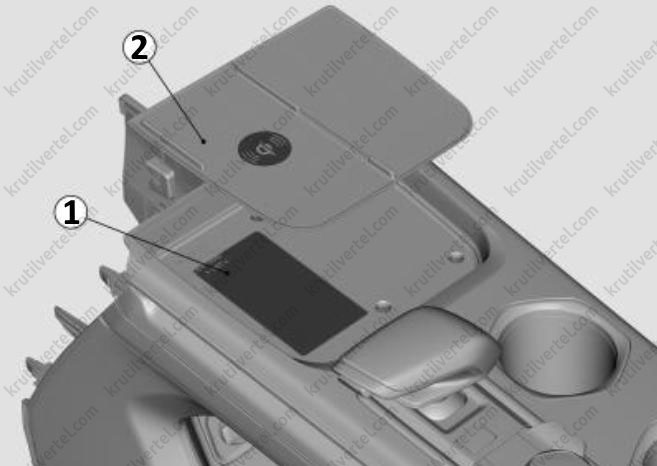

1. Модуль беспроводного зарядного устройства. 2. Вспомогательное вещевое отделение на напольной консоли.

Описание

Данный автомобиль оснащен передним USB-интерфейсом, источником питания 12 В и беспроводной зарядкой (расположенные в передней части напольной консоли), а также задним USB-разъемом (расположенный в задней части напольной консоли). Источник питания 12 В получает питание от аккумуляторной батареи, что обеспечивает выходную мощность на разъемах бортового оборудования.

Беспроводная зарядка расположена под нескользящим ковриком вспомогательного вещевого отделения на напольной консоли, рядом с ее дном.

Внимание:

В целях обеспечения безопасности вождения водителю не следует подключать мобильное устройство к розетке питания во время движения.

Примечание:

Более подробную информацию см. в руководстве по эксплуатации автомобиля (см. главу 3 данного руководства).

Диагностическая информация и процедуры

Внешний осмотр

1. Проверьте наличие дополнительного оборудования, установленного после продажи автомобиля, которое может влиять на нормальную работу розеток питания.

2. Проверьте видимые и легкодоступные компоненты системы на наличие явных повреждений или состояний, которые могли спровоцировать появление неисправности.

3. Если розетка питания не работает, выполните проверку и устраните плохой контакт или обрыв в цепях питания и «массы» аккумуляторной батареи перед проведением диагностики.

Назначение выводов разъемов компонентов

Розетка питания:

1. Питание. 2. «Масса».

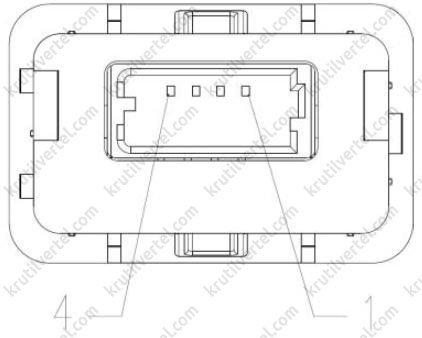

Передний USB-интерфейс:

1. Питание+.
2. Сигнал-.
3. Сигнал+.
4. Питание-.

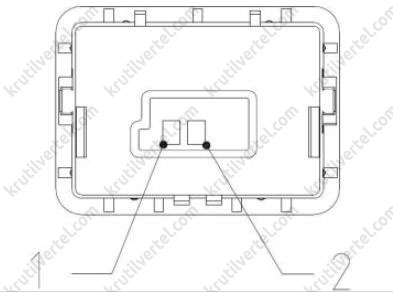

Задний зарядный USB-разъем:

1. Питание+. 2. Питание-.

Слот для TF карт:

1. Питание+.
2. Питание-.
3. Сигнал+.
4. Сигнал-.

Снятие и установка

Внимание:

• Во избежание травм при снятии/установке розеток питания/USB-разъема обязательно надевайте средства индивидуальной защиты.
• При снятии розеток питания/USB-разъема следует приложить соответствующее усилие. Исключите грубые действия.
• При снятии/установке розеток питания/USB-разъема соблюдайте осторожность, чтобы не поцарапать элементы отделки салона автомобиля.

Замена розетки питания

1. Отсоедините провод от отрицательного вывода аккумуляторной батареи.

2. Снимите панель розетки питания и разъема USB (подробнее см. в разделе «Замена напольной консоли и ее компонентов», в главе 18 данного руководства).

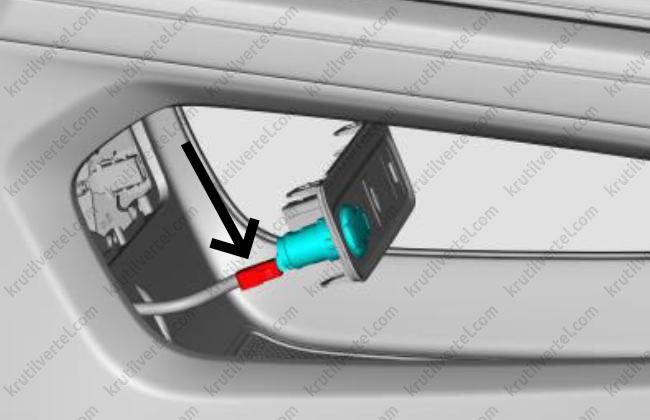

3. Отсоедините разъем жгута проводов розетки питания (стрелка) и затем извлеките розетку питания.

4. Установку производите в порядке, обратном снятию, но при этом учитывайте следующее: проверьте исправность розетки после ее установки.

Замена модуля беспроводного зарядного устройства

1. Отсоедините провод от отрицательного вывода аккумуляторной батареи.

2. Снимите центральную панель управления (подробнее см. в разделе «Замена напольной консоли и ее компонентов», в главе 18 данного руководства).

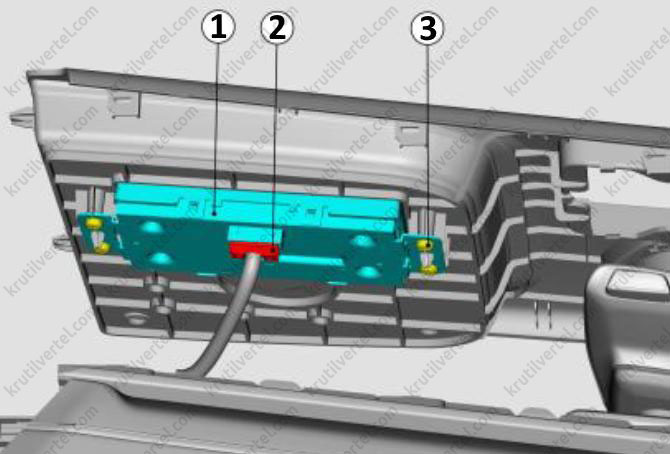

3. Отсоедините разъем жгута проводов (2), отверните четыре винта крепления (3) модуля беспроводного зарядного устройства и затем снимите модуль в сборе (1).

Внимание:

При установке жгут проводов надежно соединяется согласно принципу «вставлять, пока не будет слышен щелчок для подтверждения».

4. Установку производите в порядке, обратном снятию, но при этом учитывайте следующее: проверьте исправность работы беспроводного зарядного устройства после установки.

Замена переднего USB-интерфейса

1. Отсоедините провод от отрицательного вывода аккумуляторной батареи.

2. Снимите панель розетки питания и разъема USB (подробнее см. в разделе «Замена напольной консоли и ее компонентов», в главе 18 данного руководства).

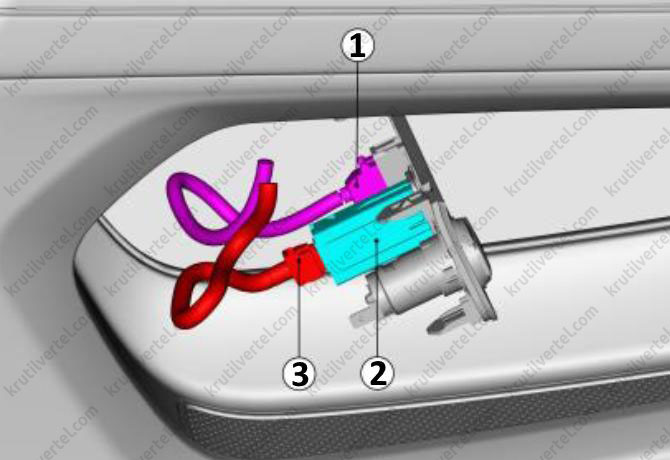

3. После отсоединения разъема жгута проводов (1) извлеките передний USB-интерфейс. Отсоедините разъем жгута проводов (3) и извлеките слот для TF карт (2).

4. Установку производите в порядке, обратном снятию, но при этом учитывайте следующее: проверьте исправность работы переднего USB-интерфейса после установки.

Замена заднего зарядного USB-разъема

1. Отсоедините провод от отрицательного вывода аккумуляторной батареи.

2. Снимите заднюю панель напольной консоли (подробнее см. в разделе «Замена напольной консоли и ее компонентов», в главе 18 данного руководства).

3. Отсоедините разъем жгута проводов (1) и извлеките задний зарядный USB-разъем (2).

Внимание:

При установке жгут проводов надежно соединяется согласно принципу «вставлять, пока не будет слышен щелчок для подтверждения».

4. Установку производите в порядке, обратном снятию, но при этом учитывайте следующее: проверьте исправность работы заднего зарядного USB-разъема после установки.
