Наружная отделка Changan CS55 PLUS / Uni-S с 2021 года

6. Наружная отделка

Нижние защиты автомобиля

Расположение компонентов

1. Нижняя защита двигателя.
2. Левая защитная пластина днища автомобиля.
3. Правая защитная пластина днища автомобиля.

Замена компонентов

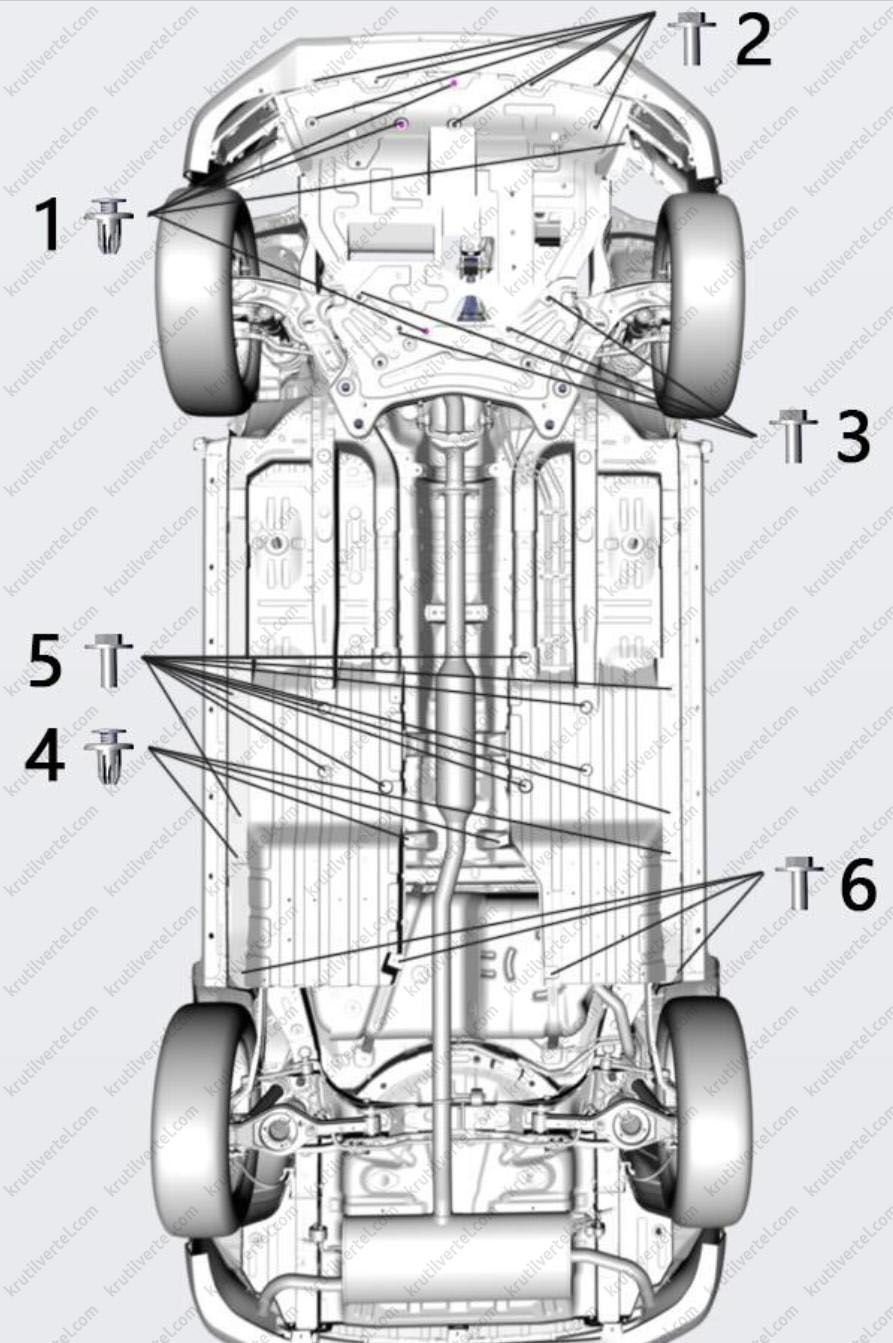

1. Снимите/установите стандартные детали последовательно (1→6) в соответствии со следующим рисунком.

2. Установку производите в порядке, обратном снятию.

Облицовочные панели колесных арок

Примечание:

Для правой и левой стороны используются аналогичные процедуры. Процедуры, перечисленные ниже, относятся к левой стороне.

Замена облицовочной панели передней колесной арки

1. С помощью отвертки отверните три крестообразных винта на стыке облицовочной панели передней колесной арки и крыла.

2. Вручную, без применения какого-либо инструмента, снимите облицовочную панель передней колесной арки в направлении стрелок.

3. Установку производите в порядке, обратном снятию.

Замена облицовочной панели задней колесной арки

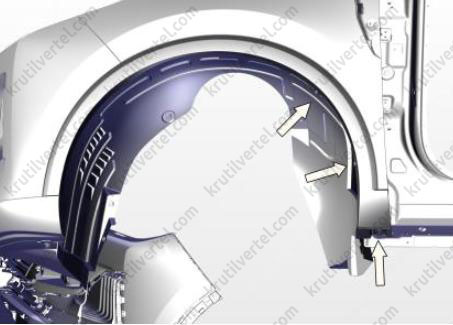

1. С помощью отвертки отверните два крестообразных винта на стыке облицовочной панели задней колесной арки и боковой стенкой.

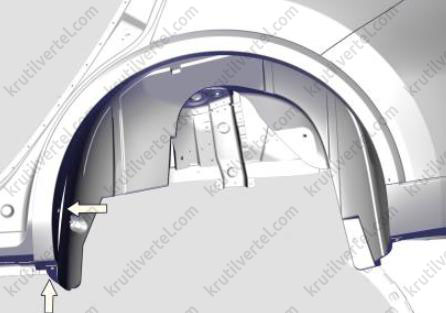

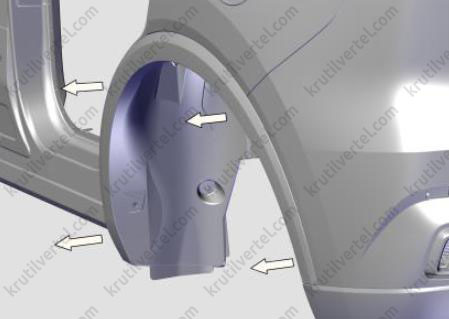

2. Вручную, без применения какого-либо инструмента, снимите облицовочную панель задней колесной арки в направлении стрелок.

3. Установку производите в порядке, обратном снятию.

Подкрылки колесных арок и боковой щиток двигателя

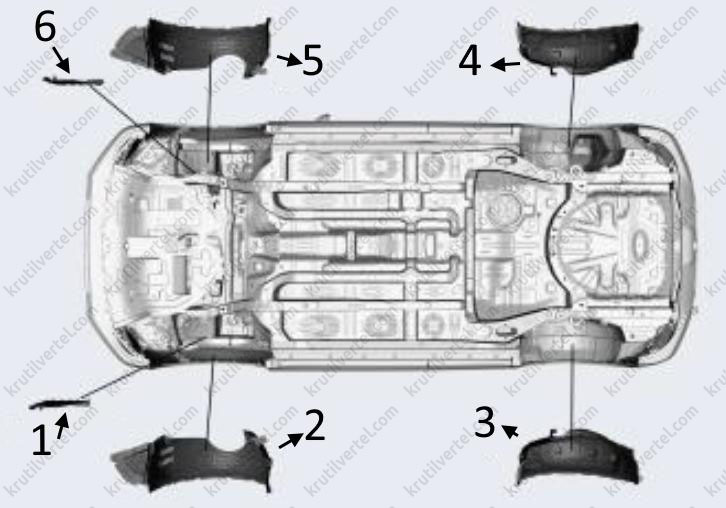

Расположение компонентов

1. Правый боковой щиток двигателя.
2. Подкрылок передней правой колесной арки.
3. Подкрылок задней правой колесной арки.
4. Подкрылок задней левой колесной арки.
5. Подкрылок передней левой колесной арки.
6. Левый боковой щиток двигателя.

Замена компонентов

Примечание:

Для правой и левой стороны используются аналогичные процедуры. Процедуры, перечисленные ниже, относятся к левой стороне.

1. Снимите передние и задние колеса.

2. Снимите облицовочные панели передней и задней колесных арок.

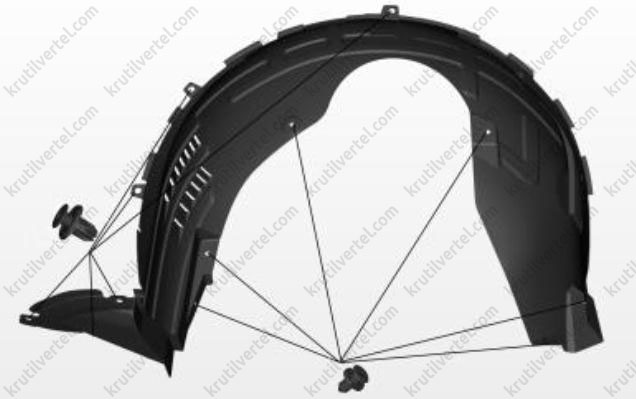

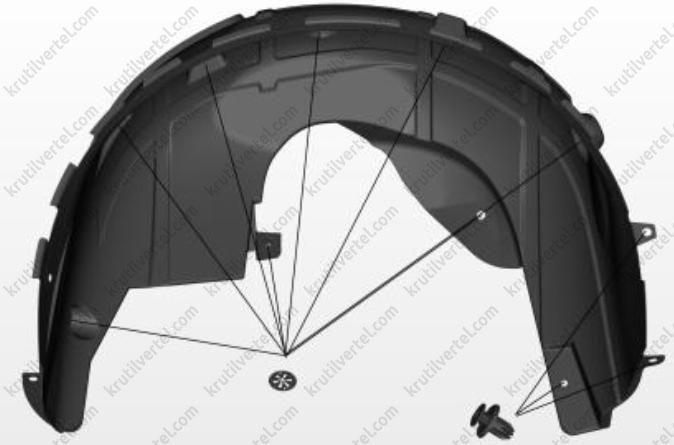

3. С помощью отвертки снимите 12 фиксирующих зажимов и извлеките подкрылок передней колесной арки, как показано на рисунке ниже.

4. После того, как подкрылок передней колесной арки будет снят, отверните два болта крепления (M6) бокового щитка двигателя. С помощью отвертки извлеките два зажима и затем снимите боковой щиток двигателя.

5. С помощью отвертки отверните восемь упорных круглых гаек и два крестообразных винта, после чего снимите подкрылок задней колесной арки, как показано на рисунке ниже.

6. Установку производите в порядке, обратном снятию.

Звукоизоляционная накладка глушителя

Замена компонента

Примечание:

Для правой и левой стороны используются аналогичные процедуры. Процедуры, перечисленные ниже, относятся к левой стороне.

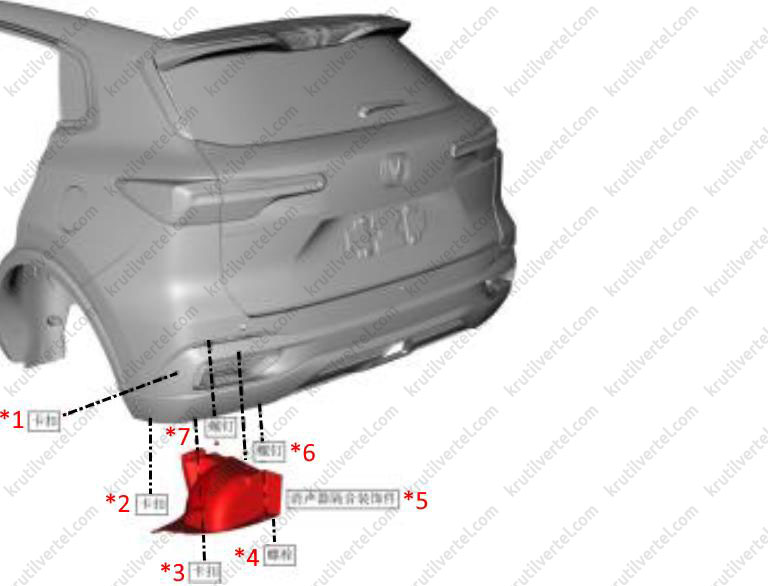

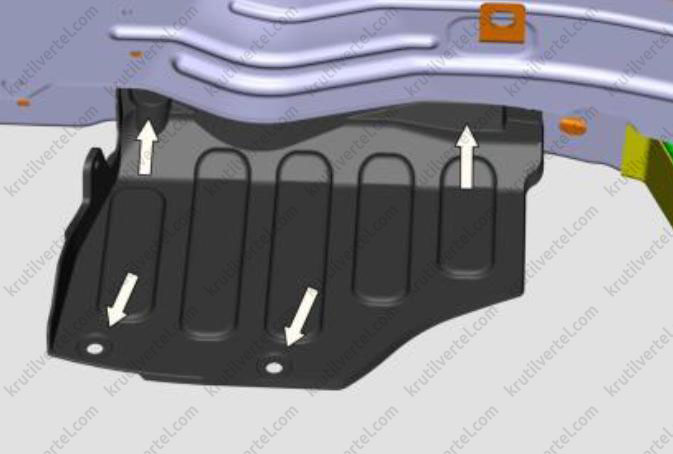

1. С помощью крестовой отвертки отверните два винта крепления звукоизоляционной накладки глушителя.

2. Отверните болт крепления (с шестигранной головкой) и снимите три пластиковых зажима звукоизоляционной накладки глушителя.

3. Снимите звукоизоляционную накладку левого глушителя с автомобиля.

*Зажим

Зажим

Зажим

Болт

Накладка

Винт

Винт*

4. Установку производите в порядке, обратном снятию.

Спойлер

Замена компонента

1. Отсоедините провод от отрицательного вывода аккумуляторной батареи.

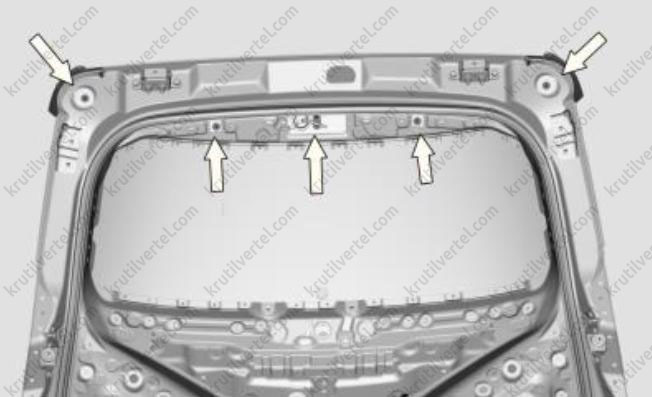

2. Снимите обе заглушки (стрелки) на двери багажного отделения.

3. Отверните пять гаек крепления (M6) спойлера. Потяните спойлер назад, отсоедините разъем жгута проводов высокорасположенного стоп-сигнала и извлеките двухходовую трубку форсунки заднего стеклоомывателя.

4. Установку производите в порядке, обратном снятию.

Рейлинги на крыше

Замена компонента

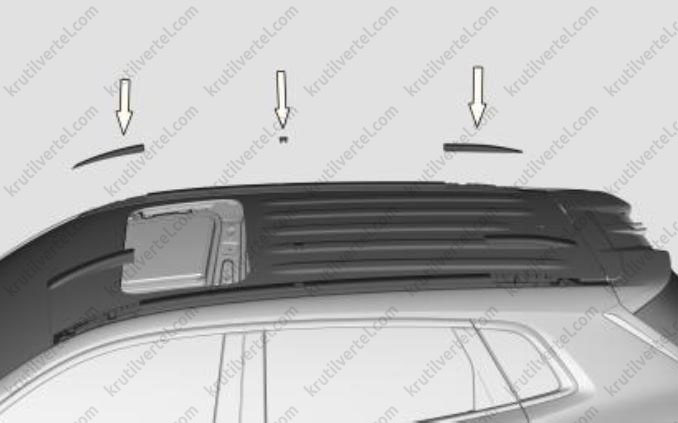

1. Снимите переднюю крышку, среднюю крышку и заднюю крышку рейлинга на крыше.

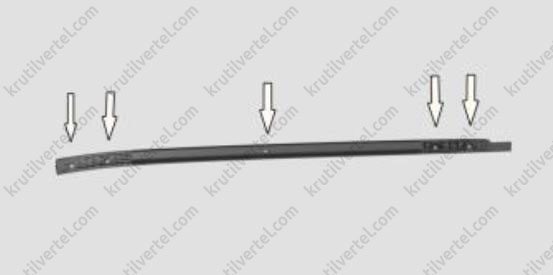

2. Отверните пять болтов крепления (М6) рейлинга на крыше.

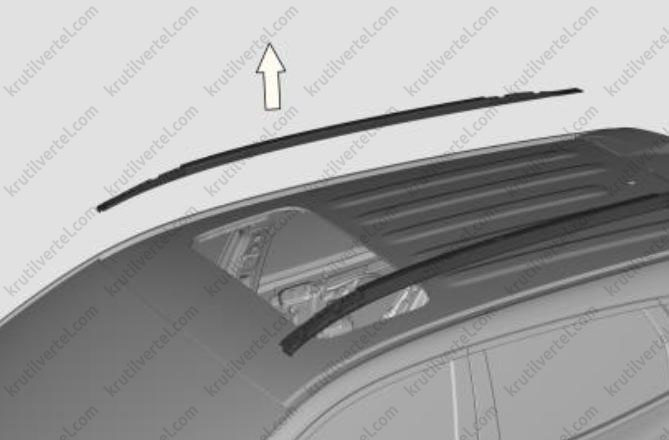

3. Снимите рейлинг на крыше потянув его вверх.

4. Установку производите в порядке, обратном снятию.

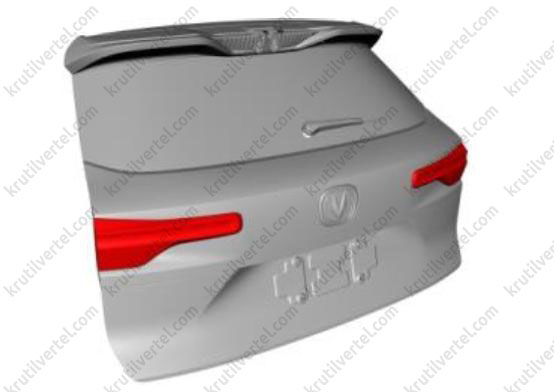

Наружная декоративная панель двери багажного отделения

Замена компонента

1. Снимите облицовочные панели двери багажного отделения.

2. Снимите задние комбинированные фонари.

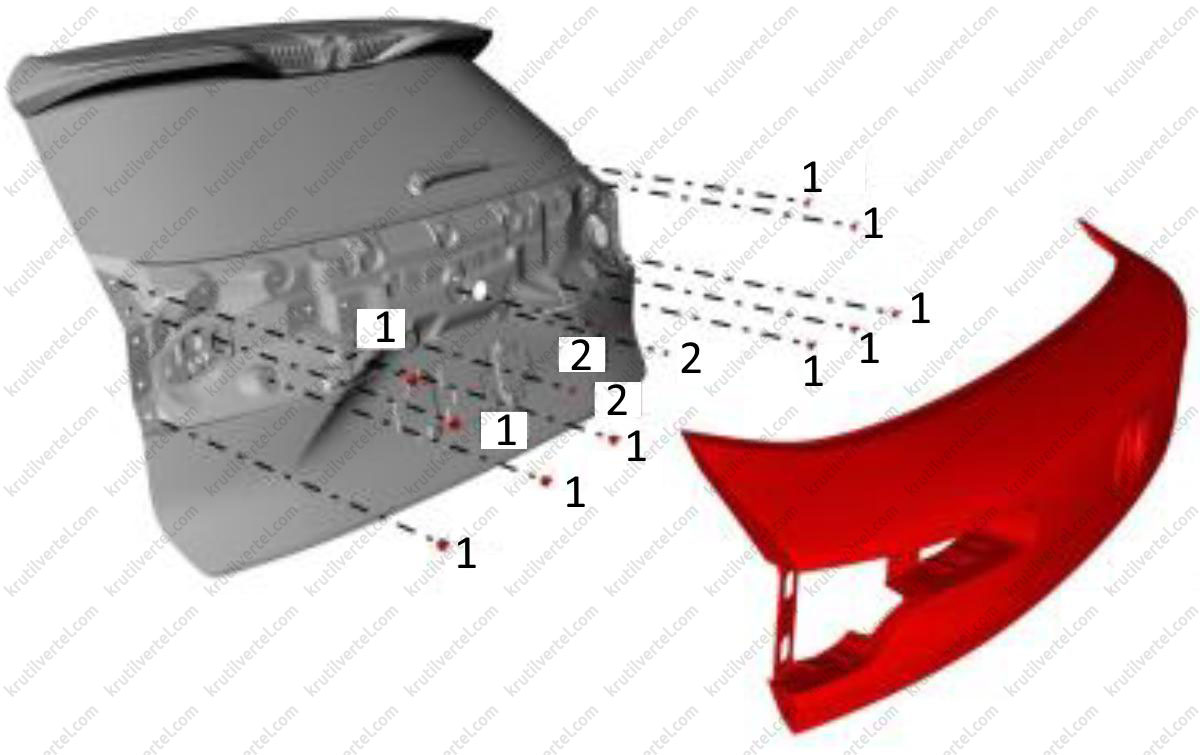

3. С помощью шестигранной отвертки отверните десять винтов (1) и три гайки (2) крепления наружной декоративной панели двери багажного отделения.

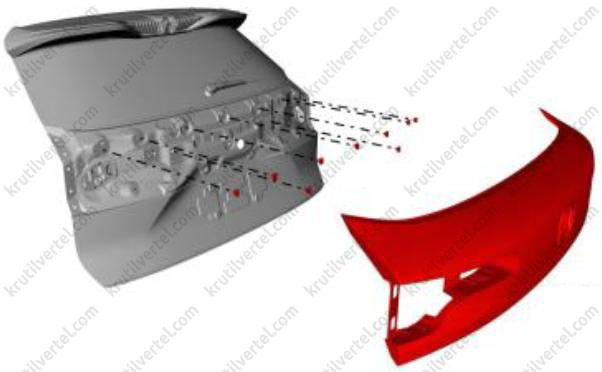

4. Снимите девять зажимов и затем отсоедините наружную декоративную панель двери багажного отделения.

5. Снимите камеру заднего вида/панорамную камеру заднего вида с наружной декоративной панели двери багажного отделения.

6. Окончательно снимите наружную декоративную панель двери багажного отделения.

7. Установку производите в порядке, обратном снятию.

Нижняя облицовочная панель двери

Примечание:

Для правой и левой стороны используются аналогичные процедуры. Процедуры, перечисленные ниже, относятся к левой стороне.

Снятие

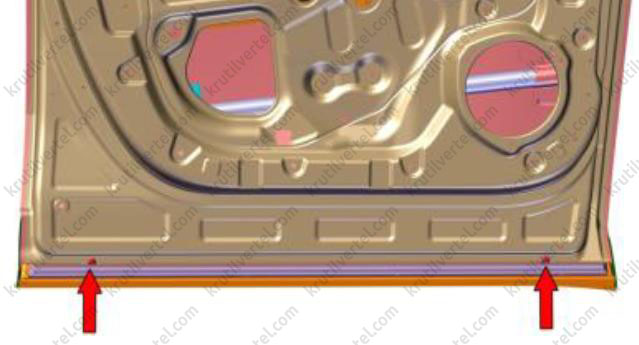

1. Выкрутите по одному винту крепления на переднем и заднем концах нижней облицовочной панели двери.

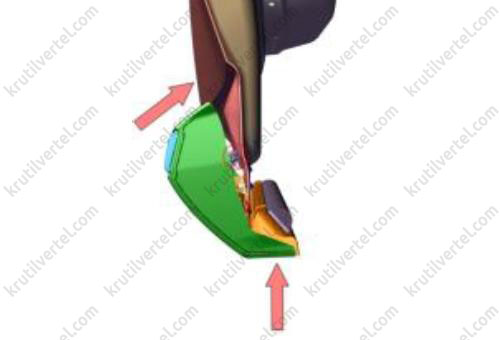

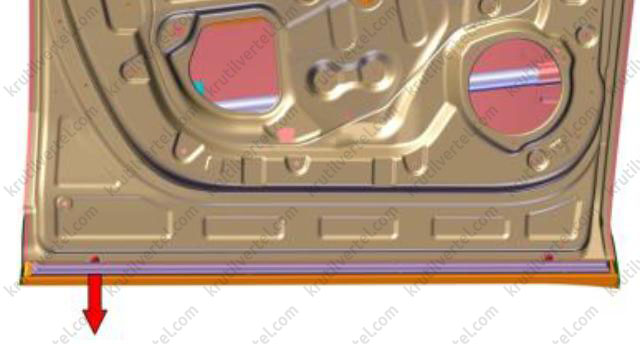

2. Сильно нажмите на нижнюю облицовочную панель в направлении стрелки, чтобы нижний край металлического листа двери вышел из ограничительного паза облицовочной панели.

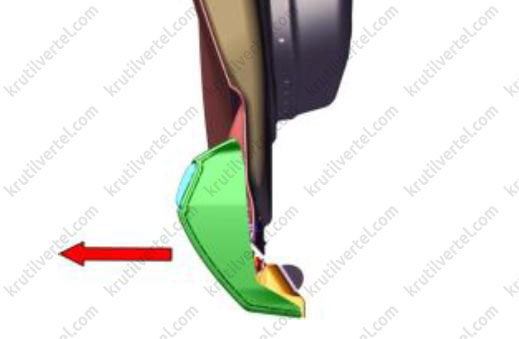

3. С усилием вытяните нижнюю облицовочную панель в направлении стрелки, чтобы зажим облицовочной панели вышел из монтажного отверстия на металлическом листе двери.

Установка

1. Совместите паз нижней облицовочной панели с нижним краем металлического листа двери. Одновременно поднимая облицовочную панель вверх, совместите ее зажим с монтажным отверстием на металлическом листе двери и сильно нажмите в направлении стрелки.

2. Вкрутите по одному винту крепления на переднем и заднем концах нижней облицовочной панели двери.

Наружные декоративные накладки

Примечание:

Для правой и левой стороны используются аналогичные процедуры. Процедуры, перечисленные ниже, относятся к левой стороне.

Замена наружных декоративных накладок дверей

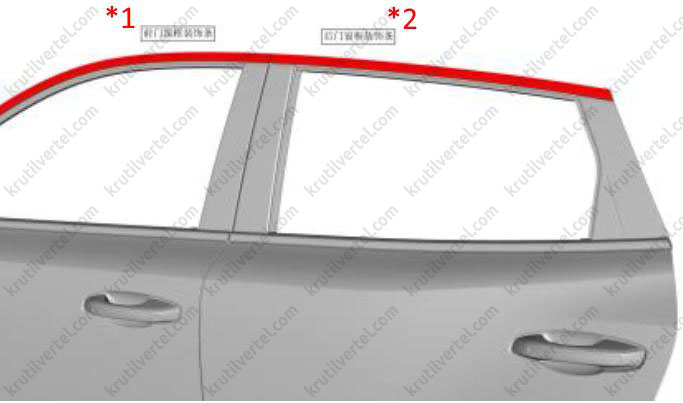

1. Снимите декоративные накладки оконных проемов передней и задней дверей.

*Передняя дверь

Задняя дверь*

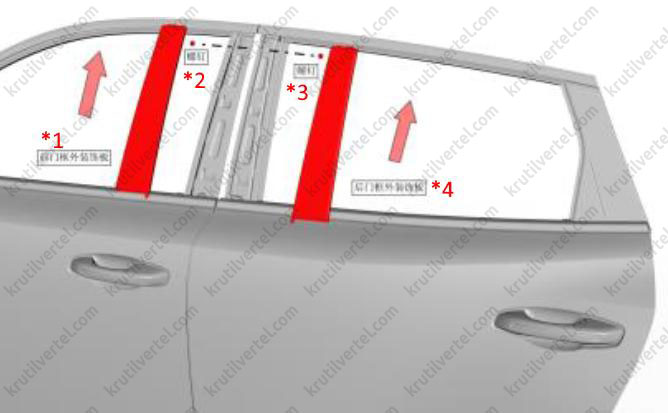

2. С помощью крестовой отвертки отверните винт крепления наружной декоративной накладки передней двери. Сдвиньте декоративную накладку вверх по направлению стрелки, чтобы ее снять.

3. С помощью крестовой отвертки отверните винт крепления передней наружной декоративной накладки задней двери. Сдвиньте декоративную накладку вверх по направлению стрелки, чтобы ее снять.

*Накладка

Винт

Винт

Накладка*

4. С помощью крестовой отвертки отверните два винта крепления задней наружной декоративной накладки задней двери. Сдвиньте декоративную накладку вверх по направлению стрелки, чтобы ее снять.

*Накладка

Винт

Винт*

5. Установку производите в порядке, обратном снятию.

Замена наружной декоративной накладки боковой стенки

1. Наружная декоративная накладка боковой стенки крепится при помощи трех зажимов. Потяните декоративную накладку по направлению стрелки, чтобы ее снять.

Примечание:

Во время снятия наружная декоративная накладка боковой стенки может повредиться. Поэтому при повторной сборке может потребоваться новая накладка.

*Зажим

Зажим

Зажим

Накладка*

2. Установку производите в порядке, обратном снятию.

Декоративная панель крыла

Примечание:

Для правой и левой стороны используются аналогичные процедуры. Процедуры, перечисленные ниже, относятся к левой стороне.

Снятие

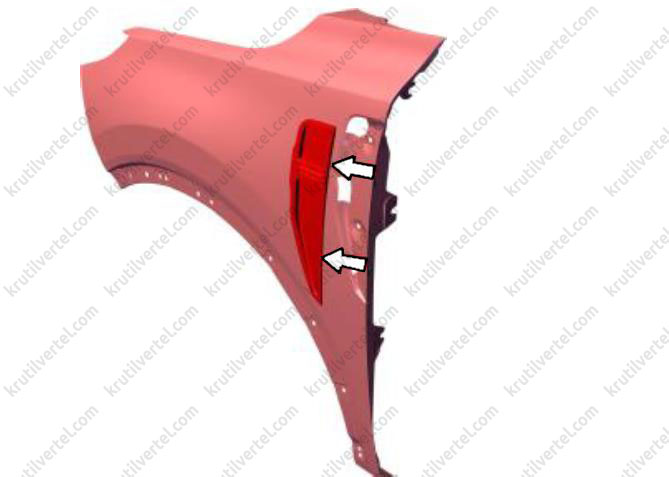

Держа край декоративной панели крыла со стороны передней двери, потяните ее в направлении стрелок, чтобы снять.

Установка

1. Совместите зажимы на декоративной панели с установочными отверстиями на крыле и вставьте декоративную панель крыла.

2. После установки постучите по краю декоративной панели крыла, чтобы три зажима на панели защелкнулись.

Верхняя накладка крыла

Замена компонента

Примечание:

Для правой и левой стороны используются аналогичные процедуры. Процедуры, перечисленные ниже, относятся к левой стороне.

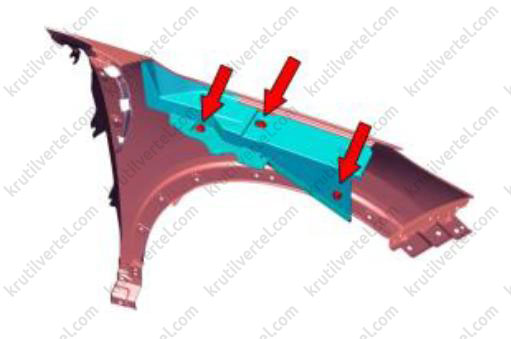

1. С помощью отвертки снимите три пластиковых нажимных винта (стрелки) верхней накладки крыла.

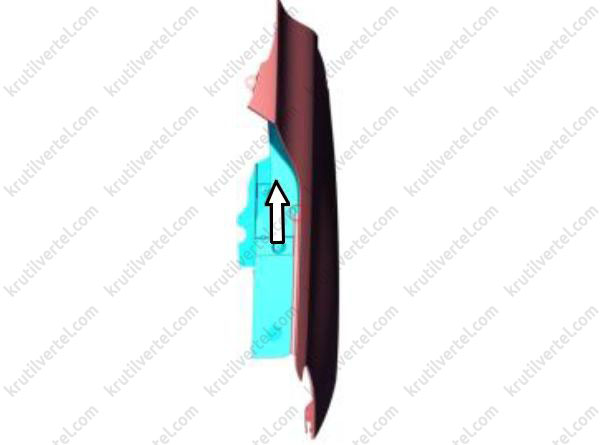

2. Потяните верхнюю накладку крыла по направлению к задней части автомобиля, чтобы освободить ее от фиксатора.

3. Установку производите в порядке, обратном снятию.

Верхняя накладка передней блок-фары

Замена компонента

Примечание:

Для правой и левой стороны используются аналогичные процедуры. Процедуры, перечисленные ниже, относятся к левой стороне.

1. Снимите верхнюю накладку крыла.

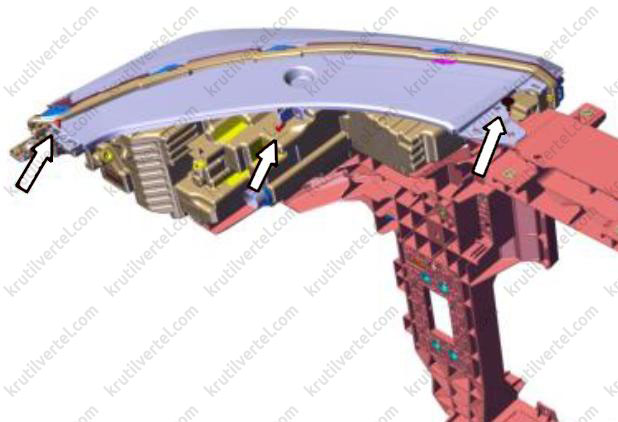

2. Спереди отверните один болт крепления верхней накладки, сзади и по середине – по одному саморезу (стрелки).

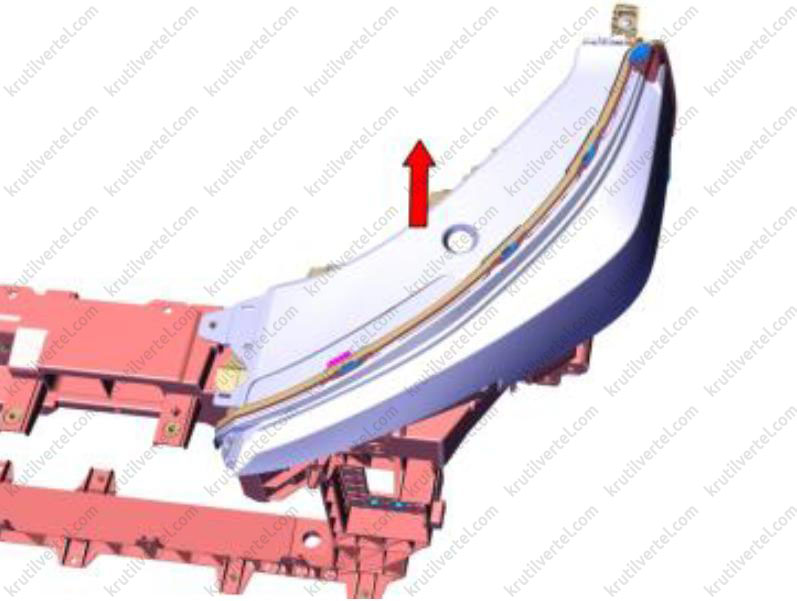

3. Потяните верхнюю накладку передней блок-фары в направлении стрелки, чтобы ее снять.

4. Установку производите в порядке, обратном снятию.

Передняя вентиляционная решетка

Замена компонента

1. Снимите верхнюю накладку крыла.

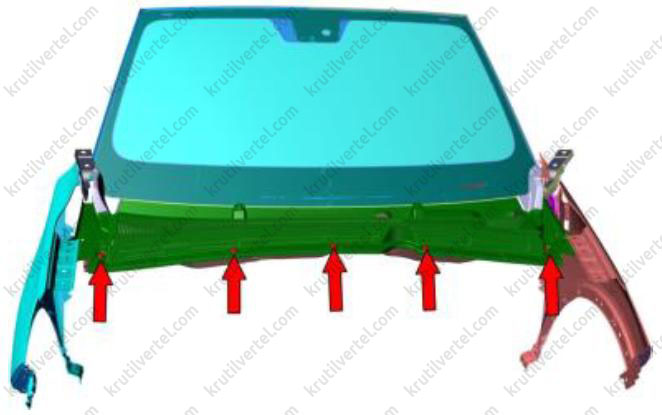

2. Снимите пять крепежных шпилек передней вентиляционной решетки (стрелки).

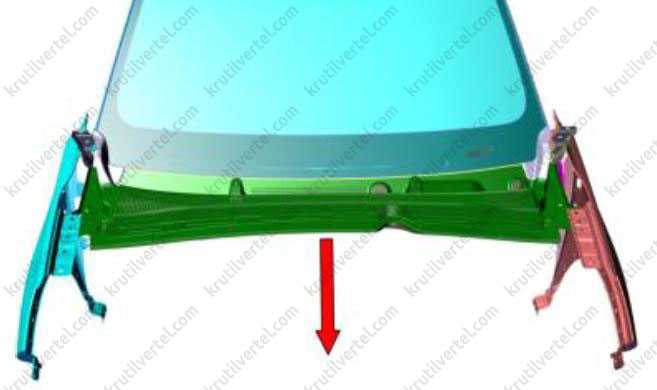

3. Потяните вентиляционную решетку к передней части автомобиля по направлению стрелки, чтобы она вышла из зажимов на нижнем основании стекла, и затем снимите переднюю вентиляционную решетку.

4. Установку производите в порядке, обратном снятию.

Узел воздушного дефлектора переднего модуля

Замена компонента

1. Снимите передний бампер в сборе.

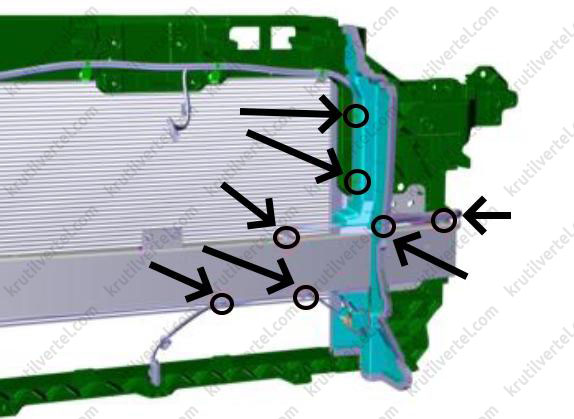

2. Снимите жгут проводов переднего модуля и воздушного дефлектора переднего модуля (с левой стороны); после этого снимите крепежные зажимы на балке переднего бампера (всего восемь позиций).

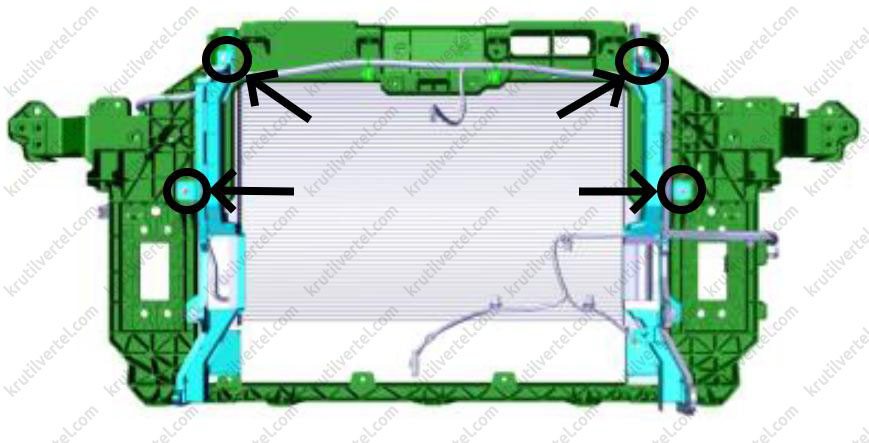

3. Снимите воздушный дефлектор переднего модуля и отверните два болта крепления балки переднего бампера (стрелки).

4. Снимите передний подвижный зажим конструкции воздушного дефлектора переднего модуля и поверните переднюю перегородку на 90°, чтобы открыть ее.

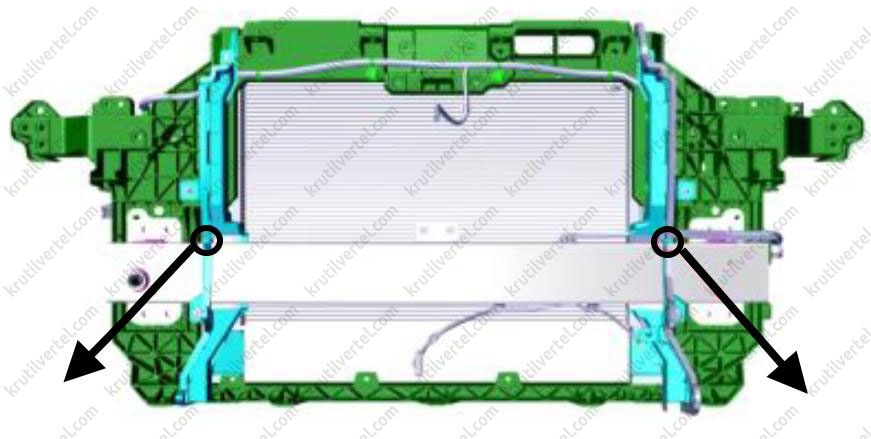

5. Снимите балку переднего бампера.

6. Отверните по одному саморезу и по одному винту крепления с левой и правой стороны (стрелки), после чего снимите воздушный дефлектор переднего модуля.

7. Установку производите в порядке, обратном снятию.
