Двери Changan CS55 PLUS / Uni-S с 2021 года

4. Двери

Передняя дверь

Примечание:

Для правой и левой стороны используются аналогичные процедуры. Процедуры, перечисленные ниже, относятся к левой стороне.

Замена внутренней защитной панели двери в сборе

1. Отсоедините провод от отрицательного вывода аккумуляторной батареи.

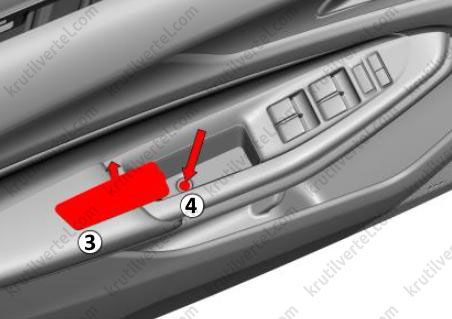

2. С помощью плоской отвертки аккуратно подденьте и затем снимите плоскую крышку внутренней ручки (1). С помощью крестовой отвертки отверните винт крепления (2) внутренней ручки.

3. С помощью плоской отвертки аккуратно подденьте и затем снимите плоскую крышку (3) в подлокотнике двери. С помощью крестовой отвертки отверните винт крепления (4) панели переключателя стеклоподъемника передней двери.

4. С помощью подходящего пластикового инструмента извлеките панель переключателя стеклоподъемника передней двери.

5. Отсоедините разъем жгута проводов переключателя стеклоподъемника передней двери (стрелка) и снимите панель переключателя стеклоподъемника передней двери.

Внимание:

При установке жгут проводов надежно соединяется согласно принципу «вставлять, пока не будет слышен щелчок.

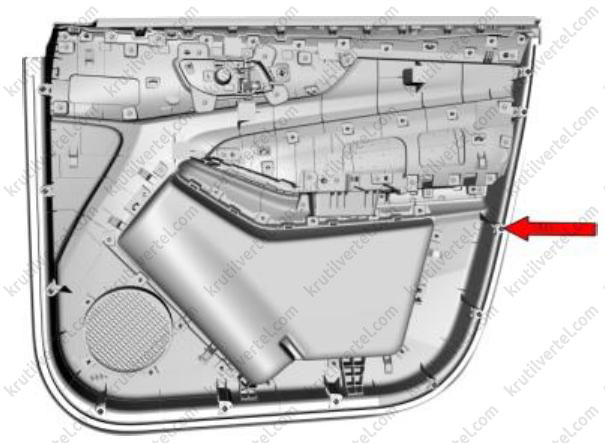

6. С помощью подходящего пластикового инструмента подденьте и затем отсоедините внутреннюю защитную панель двери в сборе.

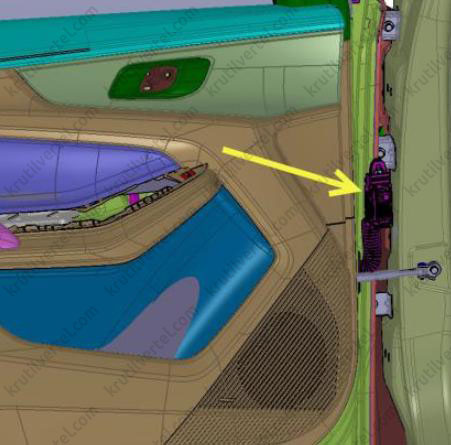

7. Отсоедините наконечник троса внутренней ручки двери (стрелка).

8. Окончательно снимите внутреннюю защитную панель двери в сборе.

9. Установку производите в порядке, обратном снятию, но при этом учитывайте следующее: крепежные зажимы внутренней защитной панели двери является одноразовыми компонентами и во время установки они должны быть заменены новыми.

10. После установки внутренней защитной панели двери проверьте работу всех функций.

Замена внутренней треугольной накладки двери в сборе

1. Снимите внутреннюю защитную панель двери в сборе.

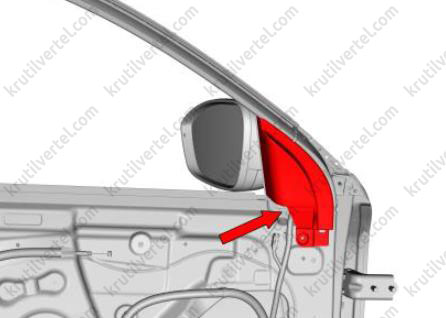

2. При помощи рук снимите внутреннюю треугольную накладку двери в сборе.

3. Установку производите в порядке, обратном снятию.

Замена двери в сборе

Примечание:

Снятие и установка двери должны выполняться с помощью второго механика.

1. Отсоедините провод от отрицательного вывода аккумуляторной батареи.

2. Отсоедините пылезащитный чехол (1) разъема жгута проводов передней двери в направлении стрелки.

3. Отсоедините фиксирующий зажим разъема жгута проводов передней двери (стрелка).

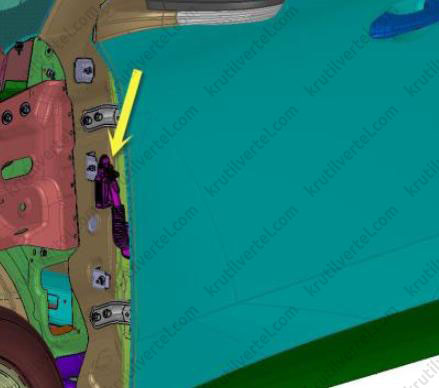

4. Отсоедините разъем жгута проводов передней двери (стрелка).

5. С помощью головки на 10 отверните болт крепления (стрелка) ограничителя передней двери к боковой стенке стойки.

Примечание:

Момент затяжки при установке: 23±3 Н·м.

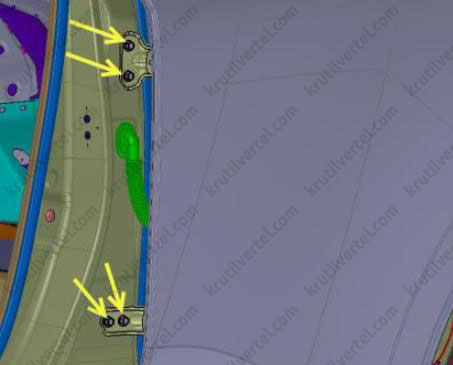

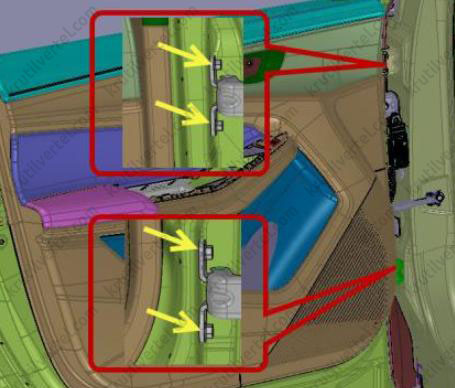

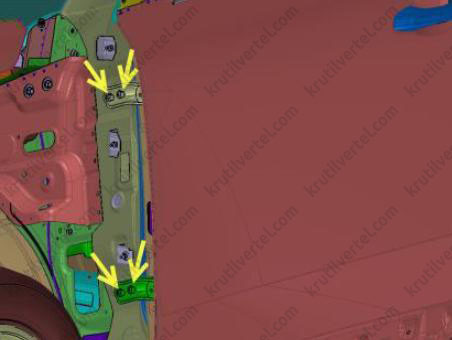

6. С помощью головки на 13 отверните четыре болта крепления (стрелки) петель передней двери к самой двери. Снимите дверь в сборе.

Внимание:

Перед снятием нанесите метки в месте расположения петель относительно двери, чтобы облегчить процесс определения местоположения при установке.

Примечание:

Момент затяжки при установке: 33±3 Н·м.

7. Установку производите в порядке, обратном снятию.

8. После установки отрегулируйте положение передней двери.

Регулировка положения двери в сборе

Примечание:

• Перед выполнением регулировки двери расположите автомобиль на горизонтальной поверхности.
• Регулировка положения двери должна выполняться с помощью второго механика.

1. С помощью головки на 13 ослабьте (но не отворачивайте полностью) четыре болта крепления (стрелки) петель передней двери к самой двери.

Примечание:

Момент затяжки при установке: 33±3 Н·м.

2. Выполните регулировку положения двери.

Внимание:

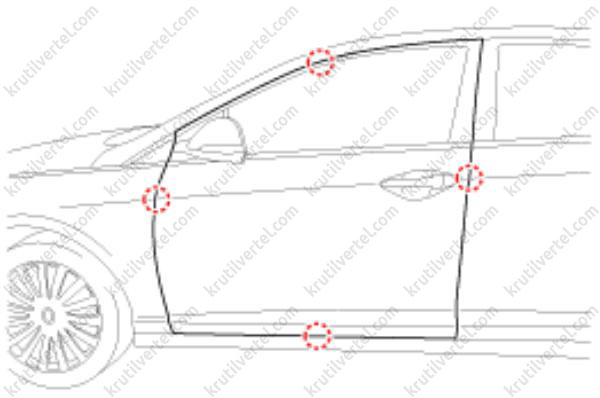

Когда дверь закрыта, размеры зазоров по ее периметру должны быть равномерны и по выступанию она должна быть на одном уровне с остальными кузовными панелями.

3. Если невозможно достичь требуемых кузовных зазоров, обратитесь к следующим шагам для последующей регулировки.

4. Снимите крыло.

5. С помощью головки на 13 ослабьте (но не отворачивайте полностью) четыре болта крепления (стрелки) петель передней двери к боковой стенке стойки.

Примечание:

Момент затяжки при установке: 33±3 Н·м.

6. Выполните регулировку положения двери.

Замена петель двери в сборе

1. Снимите переднюю дверь в сборе.

2. С помощью головки на 13 отверните четыре болта крепления (стрелки) петель передней двери к боковой стенке стойки.

Внимание:

Перед снятием нанесите метку в месте расположения петли относительно кузова, чтобы облегчить процесс определения местоположения при установке.

Примечание:

Момент затяжки при установке: 33±3 Н·м.

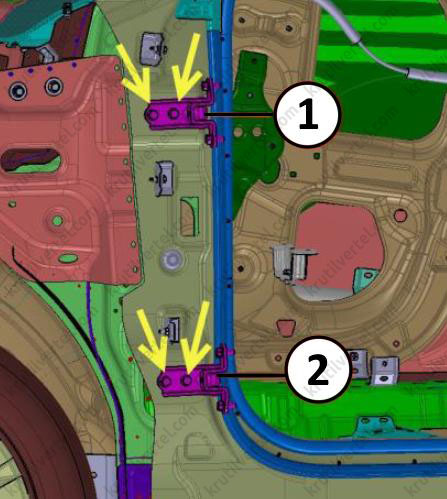

3. Снимите верхнюю (1) и нижнюю (2) петли.

4. Установку производите в порядке, обратном снятию.

5. После установки отрегулируйте положение передней двери.

Замена ограничителя двери в сборе

1. Снимите внутреннюю защитную панель двери в сборе и водонепроницаемую пленку с передней двери.

Внимание:

• При снятии водонепроницаемой пленки старайтесь не повредить переднюю дверь.
• После снятия надлежащим образом установите водонепроницаемую пленку передней двери и проследите за тем, чтобы клейкая часть пленки передней двери не прилипла к другим компонентам.

2. С помощью головки на 10 отверните два болта крепления (А) ограничителя передней двери к самой двери.

Примечание:

Момент затяжки при установке: 9±2 Н·м.

3. С помощью головки на 10 отверните болт крепления (В) ограничителя передней двери к боковой стенке стойки.

Примечание:

Момент затяжки при установке: 23±3 Н·м.

4. Снимите ограничитель передней двери в сборе.

5. Установку производите в порядке, обратном снятию.

Замена наружной ручки двери в сборе и ее основания

Внимание:

Только водительская дверь имеет жгут проводов кнопки бесключевого доступа. Всегда отсоединяйте разъем кнопки перед снятием наружной ручки двери.

1. Снимите внутреннюю защитную панель двери в сборе и водонепроницаемую пленку с передней двери. Снимите разъем кнопки бесключевого доступа левой передней двери (стрелка).

Внимание:

• При снятии водонепроницаемой пленки старайтесь не повредить переднюю дверь.
• После снятия надлежащим образом установите водонепроницаемую пленку передней двери и проследите за тем, чтобы клейкая часть пленки передней двери не прилипла к другим компонентам.

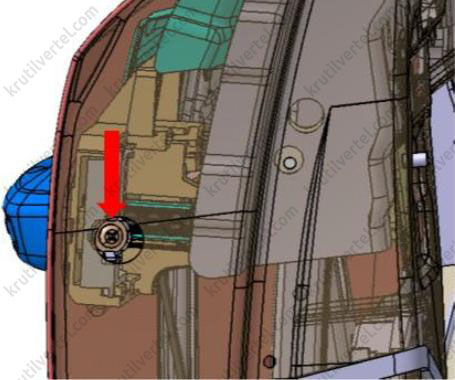

2. Подденьте резиновую крышку винтового отверстия со стороны передней двери и с помощью крестовой отвертки ослабьте (но не отворачивайте полностью) винт крепления (стрелка) наружной ручки передней двери.

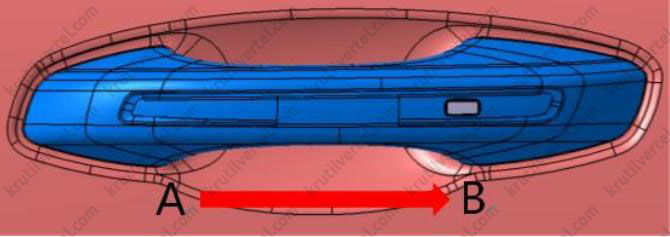

3. Потяните наружную ручку передней двери в направлении стрелки (А) и извлеките наружную ручку передней двери в направлении стрелки (В).

4. С помощью крестовой отвертки отверните винт крепления (стрелка) основания наружной ручки передней двери.

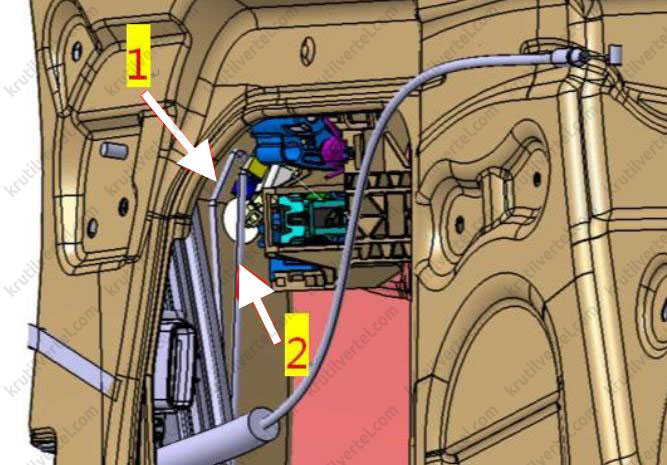

5. Отсоедините тягу (1) цилиндра замка и тягу (2) наружной ручки.

Примечание:

Только водительская дверь имеет соединительную тягу (1) цилиндра замка! На остальных трех дверях этой тяги нет.

6. Удерживая, снимите основание наружной ручки передней двери с усилием в направлении A→B.

7. Установку производите в порядке, обратном снятию.

Замена наружного уплотнителя стекла двери в сборе

1. Переведите переключатель зажигания в положение «ON» и опустите стекло передней двери в самое нижнее положение.

2. Снимите наружное зеркало заднего вида.

3. С внутренней стороны извлеките концевой зажим наружного уплотнителя стекла двери в направлении стрелки.

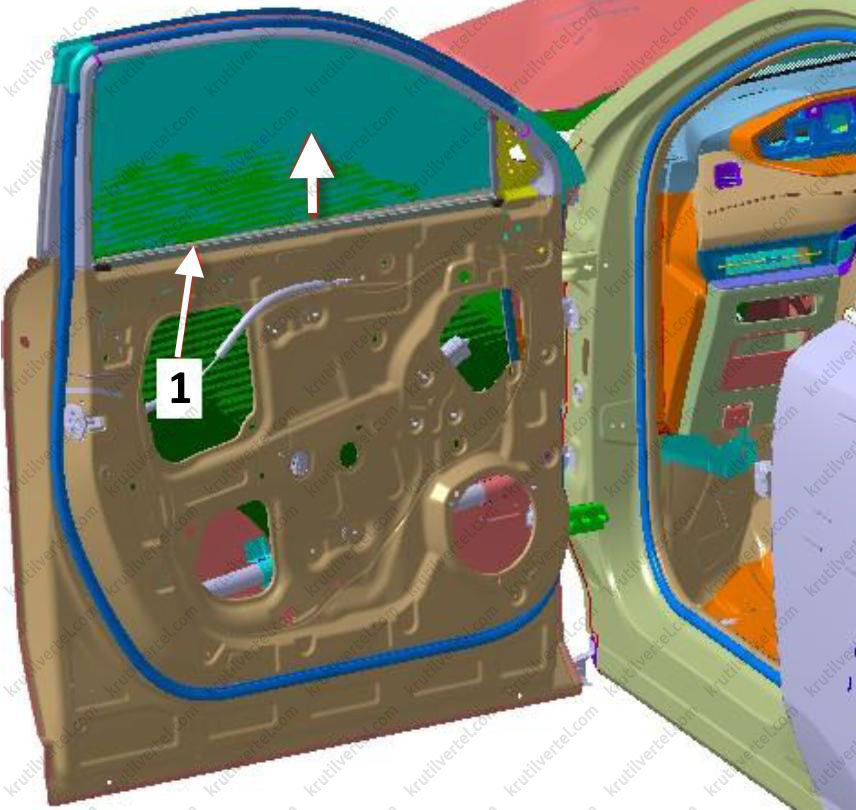

4. Снимите наружный уплотнитель (1) стекла передней двери в направлении стрелки.

5. Установку производите в порядке, обратном снятию, но при этом учитывайте следующее: установку начинайте с концевого зажима наружного уплотнителя.

Замена внутреннего уплотнителя стекла двери в сборе

1. Снимите внутреннюю защитную панель двери в сборе.

2. Снимите зажим (1) внутреннего уплотнителя стекла двери.

3. Снимите внутренний уплотнитель стекла передней двери в направлении стрелки.

4. Установку производите в порядке, обратном снятию.

Замена уплотнителя проема двери в сборе

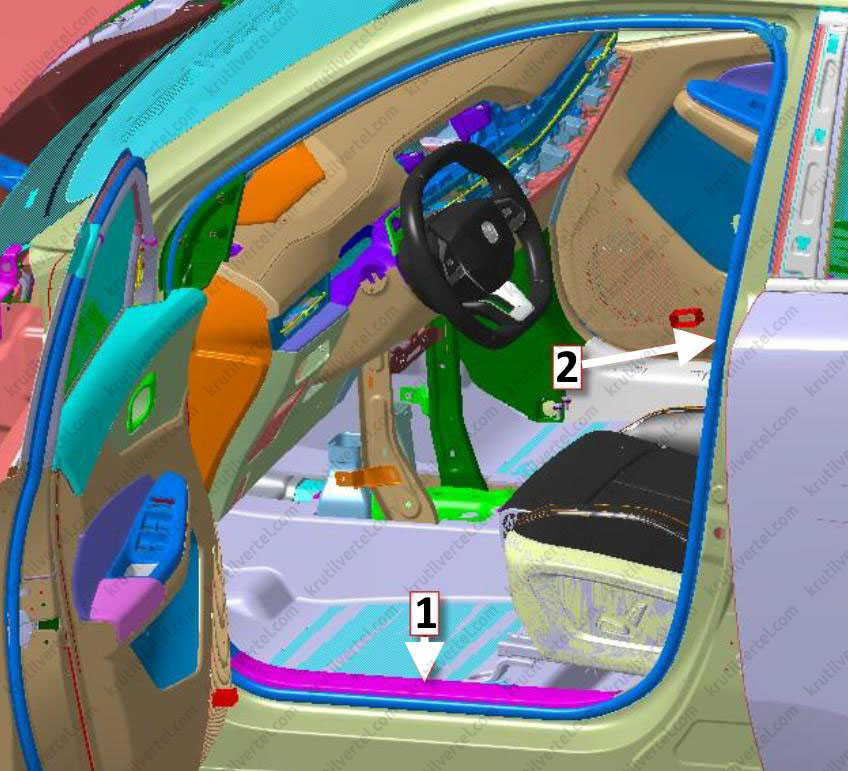

1. Снимите декоративную накладку (1) порога левой передней двери.

2. Снимите уплотнитель проема передней двери (2) с фланца кузова.

3. Установку производите в порядке, обратном снятию, но при этом учитывайте следующее: установите уплотнитель проема передней двери на фланец кузова и плотно прижмите.

Замена бокового уплотнителя двери в сборе

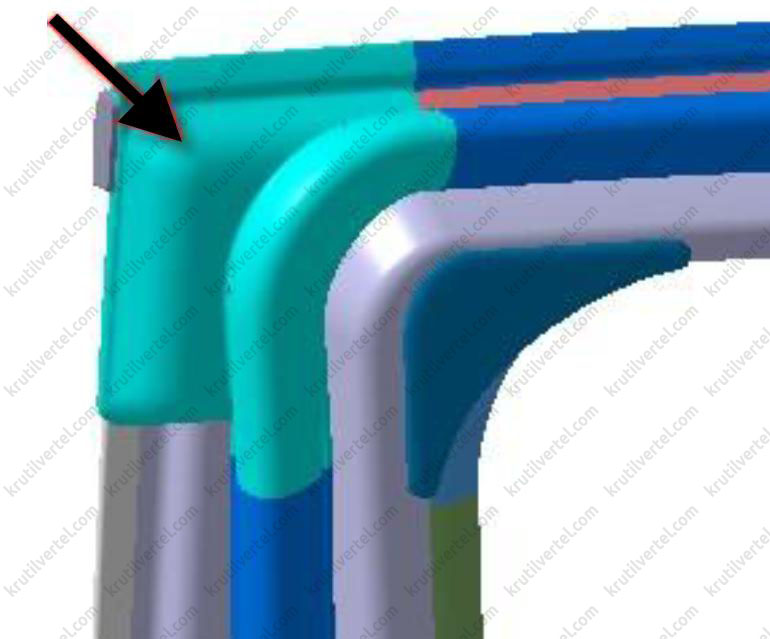

1. Снимите угловой фиксатор бокового уплотнителя передней двери в месте, обозначенном стрелкой.

2. Преодолевая усилие фиксаторов, отсоедините боковой уплотнитель передней двери (1) в направлении стрелок (A). Отверните болт крепления (3) ограничителя передней двери (2) к боковой стенке стойки. У углового фиксатора снимите боковой уплотнитель передней двери (1).

Примечание:

Момент затяжки при установке: 23±3 Н·м.

3. Установку производите в порядке, обратном снятию, но при этом учитывайте следующее: замените новыми все поврежденные фиксаторы (или штифтовые крепления).

Замена опускного стекла двери в сборе

1. Снимите внутреннюю защитную панель двери в сборе.

2. Снимите водонепроницаемую пленку с передней двери.

Внимание:

• При снятии водонепроницаемой пленки старайтесь не повредить переднюю дверь.
• После снятия надлежащим образом установите водонепроницаемую пленку передней двери и проследите за тем, чтобы клейкая часть пленки передней двери не прилипла к другим компонентам.

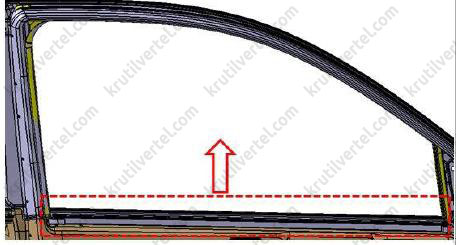

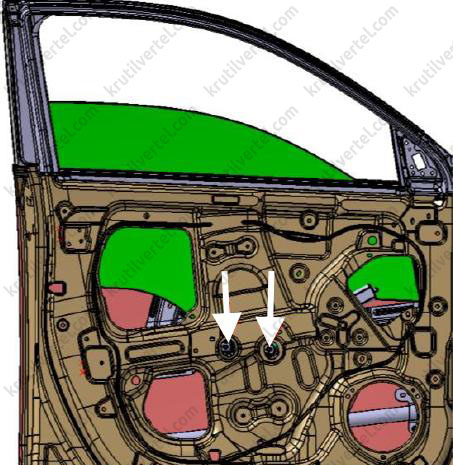

3. Опустите стекло передней двери, пока в отверстиях на панели двери не будет видны болты крепления стекла. С помощью головки на 10 отверните два болта крепления (стрелки) опускного стекла передней двери.

Внимание:

Если данный рабочий этап не может быть выполнен из-за неисправности электродвигателя стеклоподъемника, снимите электродвигатель и совместите отверстия вручную.

Примечание:

• Если в процессе снятия опускное стекло передней двери перемещается с трудом, ослабьте болты крепления направляющего желоба, чтобы увеличить пространство для перемещения стекла.
• Момент затяжки при установке: 9±2 Н·м.

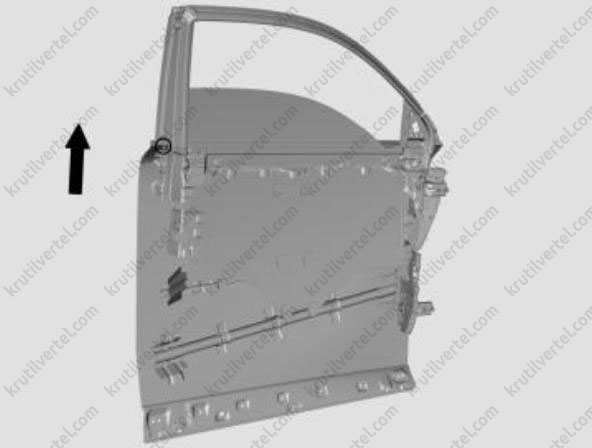

4. Удерживайте верхнюю часть опускного стекла, поверните его по часовой стрелке, чтобы снять.

Внимание:

Старайтесь не уронить стекло и не поцарапать его поверхность.

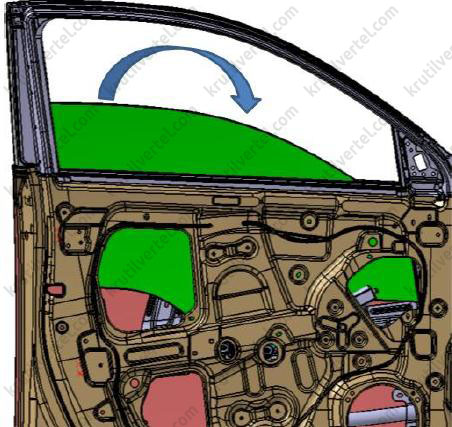

5. Поверните опускное стекло в положение, показанное ниже, и снимите стекло вверх.

6. Установку производите в порядке, обратном снятию, но при этом учитывайте следующее:

• Убедитесь, что стекло плавно поднимается и опускается.
• Проверьте направляющую опускного стекла на наличие повреждений и замените при необходимости.
• При необходимости отрегулируйте положение стекла.

Замена стеклоподъемника двери в сборе

1. Снимите опускное стекло передней двери.

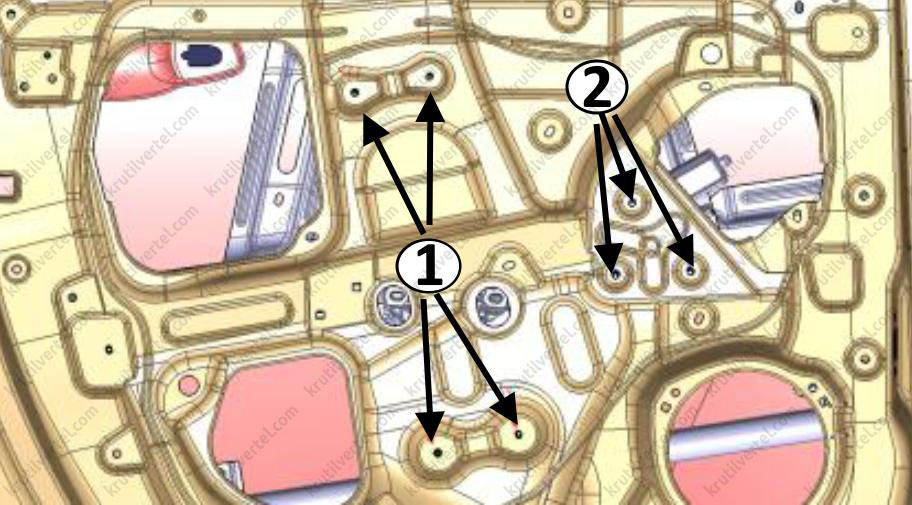

2. С помощью головки на 10 отверните четыре болта крепления (стрелки 1) стеклоподъемника передней двери.

Примечание:

Момент затяжки при установке: 9±2 Н·м.

3. С помощью головки на 10 отверните три болта крепления (стрелки 2) электродвигателя стеклоподъемника передней двери.

Примечание:

Момент затяжки при установке: 9±2 Н·м.

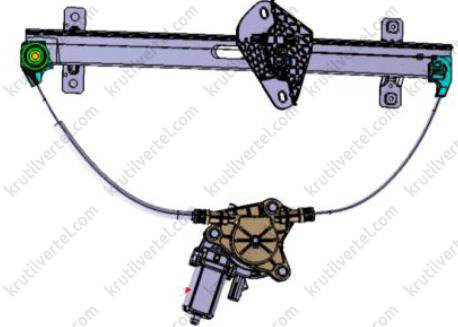

4. Снимите стеклоподъемник передней двери в сборе.

5. Установку производите в порядке, обратном снятию.

6. После установки проверьте работу стеклоподъемника двери.

Замена рамки опускного стекла в сборе

1. Снимите опускное стекло передней двери.

2. Снимите внутренний уплотнитель стекла передней двери в направлении стрелки.

3. Извлеките рамку опускного стекла в направлении стрелок.

4. Установку производите в порядке, обратном снятию.

Замена направляющего желоба опускного стекла в сборе

1. Снимите рамку опускного стекла в сборе.

2. С помощью головки на 10 отверните три болта крепления (стрелки) направляющего желоба опускного стекла.

Примечание:

Момент затяжки при установке: 9±2 Н·м.

3. Извлеките направляющий желоб опускного стекла в направлении стрелки.

4. Установку производите в порядке, обратном снятию.

Замена декоративной накладки оконного проема передней двери

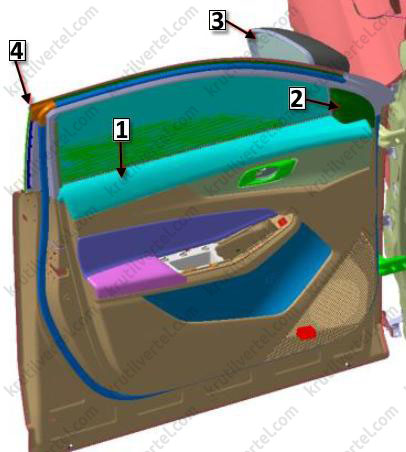

1. Снимите внутреннюю защитную панель двери в сборе (1).

2. Снимите внутреннюю треугольную накладку двери в сборе (2).

3. Снимите наружное зеркало заднего вида (3).

4. Снимите декоративную накладку оконного проема (4), отсоединив ее наружный край и потянув в направлении стрелки (следует проявлять осторожность, чтобы не поцарапать панель двери, и рекомендуется, чтобы дверь была закрыта).

5. Очистите оставшуюся двухстороннюю клейкую ленту на раме окна.

6. Оторвите защитную пленку двухсторонней клейкой ленты на новой декоративной накладке оконного проема.

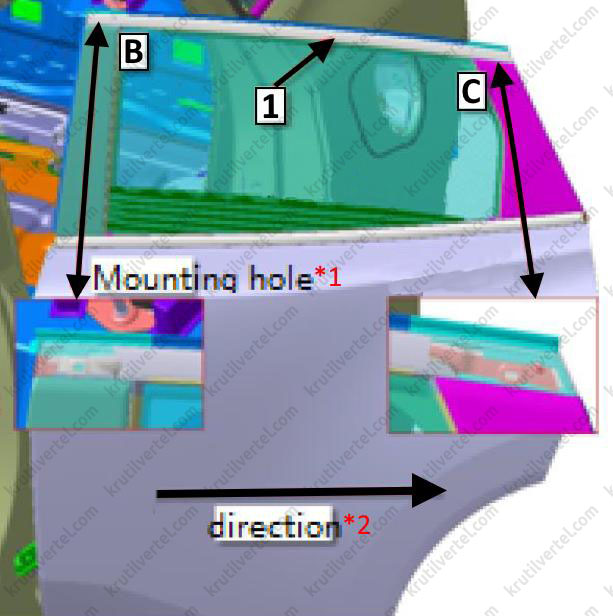

7. Подсоедините наружный край декоративной накладки оконного проема к монтажному отверстию (1) и двигайтесь к монтажному отверстию (2), постепенно прижимая декоративную накладку к панели двери.

*Монтажное отверстие 1

Монтажное отверстие 2*

8. С усилием прижмите декоративную накладку оконного проема по всей длине, чтобы она надежно прилегла к раме окна.

9. Дальнейшую установку производите в порядке, обратном снятию.

Задняя дверь

Примечание:

Для правой и левой стороны используются аналогичные процедуры. Процедуры, перечисленные ниже, относятся к левой стороне.

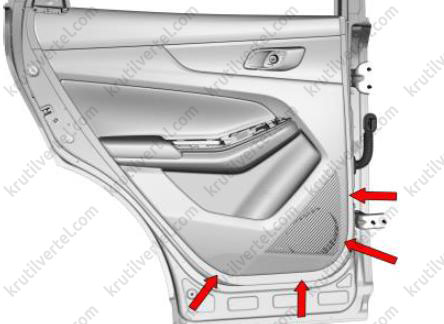

Замена внутренней защитной панели двери в сборе

1. Отсоедините провод от отрицательного вывода аккумуляторной батареи.

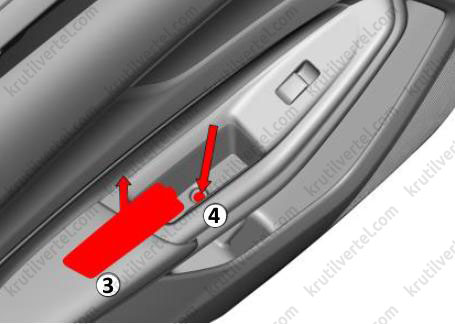

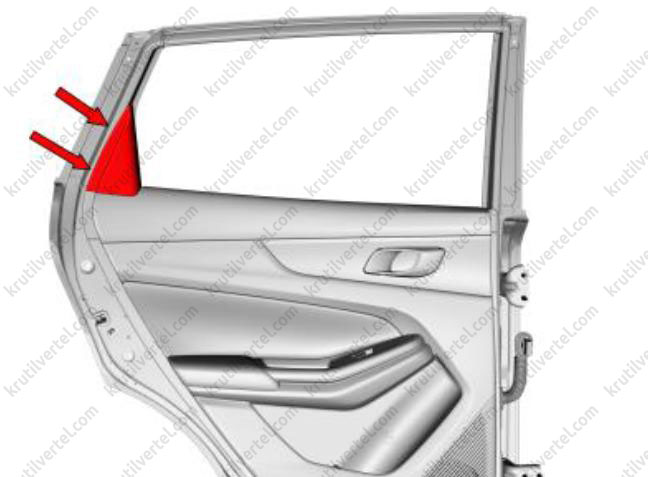

2. С помощью подходящего пластикового инструмента снимите внутреннюю треугольную накладку двери в сборе.

3. С помощью плоской отвертки аккуратно подденьте и затем снимите плоскую крышку внутренней ручки (1). С помощью крестовой отвертки отверните винт крепления (2) внутренней ручки.

4. С помощью плоской отвертки аккуратно подденьте и затем снимите плоскую крышку (3) в подлокотнике двери. С помощью крестовой отвертки отверните винт крепления (4) панели переключателя стеклоподъемника задней двери.

5. С помощью подходящего пластикового инструмента извлеките панель переключателя стеклоподъемника задней двери.

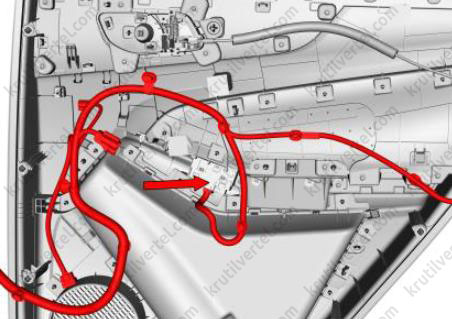

6. Отсоедините разъем жгута проводов переключателя стеклоподъемника задней двери (стрелка) и снимите панель переключателя стеклоподъемника задней двери.

Внимание:

При установке жгут проводов надежно соединяется согласно принципу «вставлять, пока не будет слышен щелчок.

7. С помощью подходящего пластикового инструмента подденьте и затем отсоедините внутреннюю защитную панель двери в сборе.

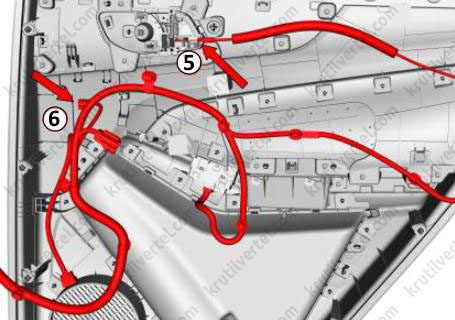

8. Снимите наконечник троса внутренней ручки двери (5) и разъем жгута проводов низкочастотной антенны (6).

9. Окончательно снимите внутреннюю защитную панель двери в сборе.

10. Установку производите в порядке, обратном снятию, но при этом учитывайте следующее: крепежные зажимы внутренней защитной панели двери является одноразовыми компонентами и во время установки они должны быть заменены новыми.

11. После установки внутренней защитной панели двери проверьте работу всех функций.

Замена двери в сборе

Примечание:

Снятие и установка двери должны выполняться с помощью второго механика.

1. Отсоедините провод от отрицательного вывода аккумуляторной батареи.

2. Отсоедините пылезащитный чехол разъема жгута проводов задней двери в направлении стрелки.

3. Отсоедините фиксирующий зажим разъема жгута проводов задней двери.

4. Отсоедините разъем жгута проводов задней двери (стрелка).

5. С помощью головки на 10 отверните болт крепления (стрелка) ограничителя задней двери к боковой стенке стойки.

Примечание:

Момент затяжки при установке: 23±3 Н·м.

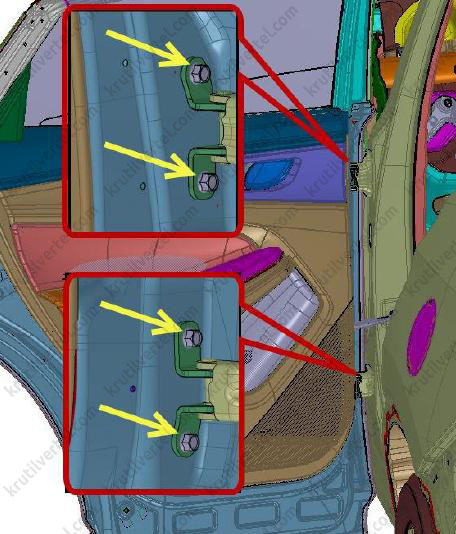

6. С помощью головки на 13 отверните четыре болта крепления (стрелки) петель задней двери к самой двери. Снимите дверь в сборе.

Внимание:

Перед снятием нанесите метки в месте расположения петель относительно двери, чтобы облегчить процесс определения местоположения при установке.

Примечание:

Момент затяжки при установке: 33±3 Н·м.

7. Установку производите в порядке, обратном снятию.

8. После установки отрегулируйте положение задней двери.

Регулировка положения двери в сборе

Примечание:

• Перед выполнением регулировки двери расположите автомобиль на горизонтальной поверхности.
• Регулировка положения двери должна выполняться с помощью второго механика.

1. С помощью головки на 13 ослабьте (но не отворачивайте полностью) четыре болта крепления (стрелки) петель задней двери к самой двери.

Примечание:

Момент затяжки при установке: 33±3 Н·м.

2. Выполните регулировку положения двери.

Внимание:

Когда дверь закрыта, размеры зазоров по ее периметру должны быть равномерны и по выступанию она должна быть на одном уровне с остальными кузовными панелями.

3. Если невозможно достичь требуемых кузовных зазоров, обратитесь к следующим шагам для последующей регулировки.

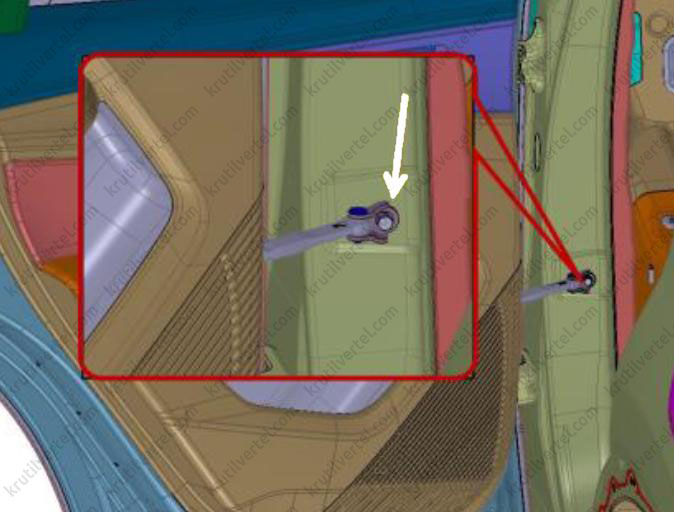

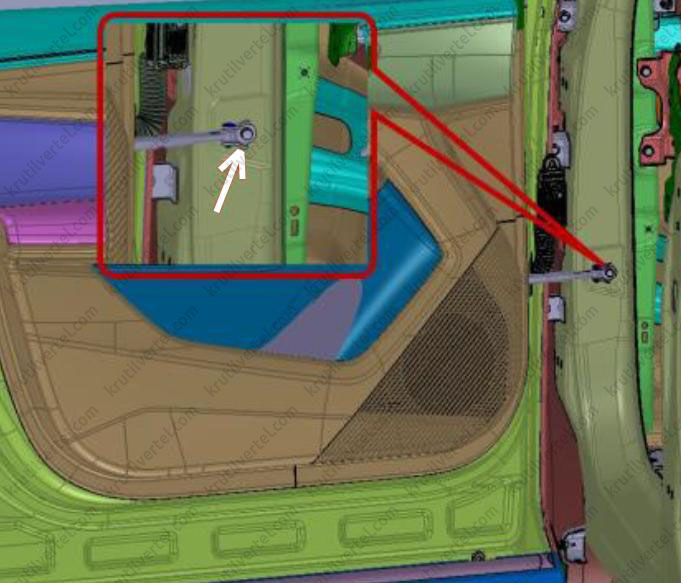

4. С помощью головки на 10 отверните болт крепления (стрелка) ограничителя задней двери к боковой стенке стойки.

Примечание:

Момент затяжки при установке: 23±3 Н·м.

5. С помощью головки на 13 ослабьте (но не отворачивайте полностью) четыре болта крепления (стрелки) петель задней двери к боковой стенке стойки.

Примечание:

Момент затяжки при установке: 33±3 Н·м.

6. Выполните регулировку положения двери.

Замена петель двери в сборе

1. Снимите заднюю дверь в сборе.

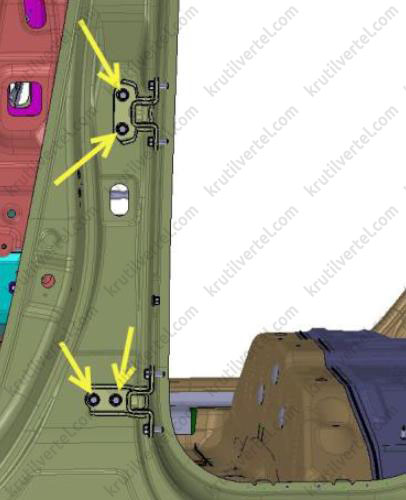

2. С помощью головки на 13 отверните четыре болта крепления (стрелки) петель задней двери к боковой стенке стойки.

Внимание:

Перед снятием нанесите метку в месте расположения петли относительно кузова, чтобы облегчить процесс определения местоположения при установке.

Примечание:

Момент затяжки при установке: 33±3 Н·м.

3. Снимите верхнюю и нижнюю петли.

4. Установку производите в порядке, обратном снятию.

5. После установки отрегулируйте положение задней двери.

Замена ограничителя двери в сборе

1. Снимите внутреннюю защитную панель двери в сборе и водонепроницаемую пленку с задней двери.

Внимание:

• При снятии водонепроницаемой пленки старайтесь не повредить заднюю дверь.
• После снятия надлежащим образом установите водонепроницаемую пленку задней двери и проследите за тем, чтобы клейкая часть пленки задней двери не прилипла к другим компонентам.

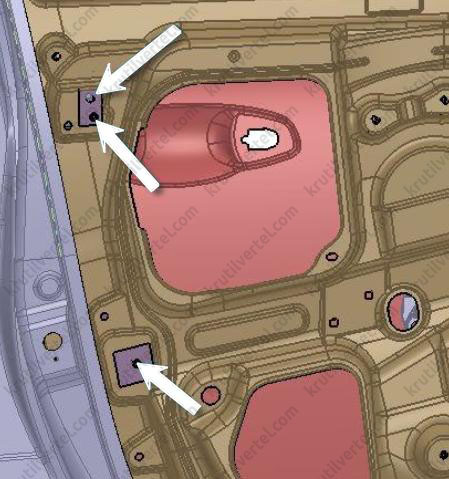

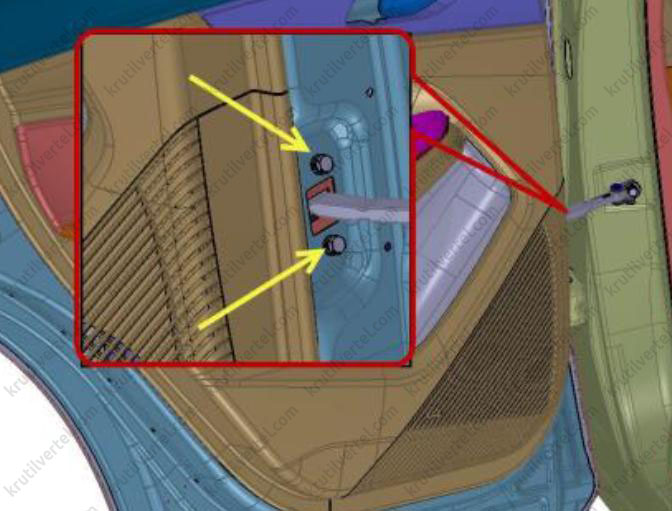

2. С помощью головки на 10 отверните два болта крепления (стрелки) ограничителя задней двери к самой двери.

Примечание:

Момент затяжки при установке: 9±2 Н·м.

3. С помощью головки на 10 отверните болт крепления (стрелка) ограничителя задней двери к боковой стенке стойки.

Примечание:

Момент затяжки при установке: 23±3 Н·м.

4. Снимите ограничитель задней двери в сборе.

5. Установку производите в порядке, обратном снятию.

Замена наружной ручки двери в сборе и ее основания

Выполняется аналогично, как и на передней двери (см. соответствующий подраздел выше).

Замена наружного уплотнителя стекла двери в сборе

1. Переведите переключатель зажигания в положение «ON» и опустите стекло задней двери в самое нижнее положение.

2. С внутренней стороны извлеките передний концевой зажим наружного уплотнителя стекла двери в направлении стрелки.

3. С внутренней стороны извлеките задний концевой зажим наружного уплотнителя стекла двери в направлении стрелки.

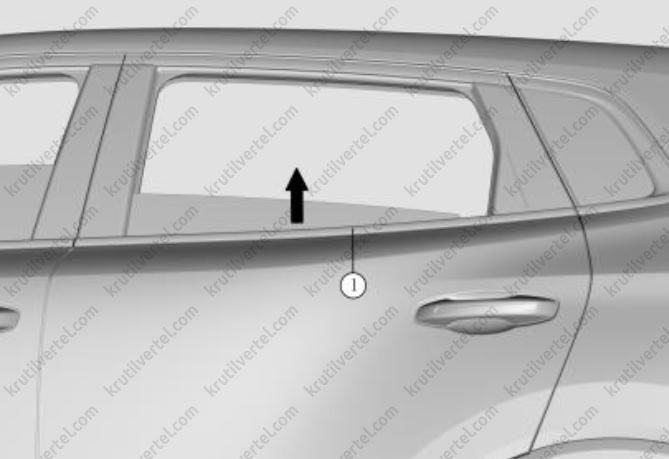

4. Снимите наружный уплотнитель (1) стекла задней двери в направлении стрелки.

5. Установку производите в порядке, обратном снятию, но при этом учитывайте следующее:

• При установке наружного уплотнителя убедитесь, что концы зажимов уплотнителя совмещены с соответствующими отверстиями на панели двери.
• Установку начинайте с переднего концевого зажима наружного уплотнителя.

Замена уплотнителя проема двери в сборе

1. Снимите декоративную накладку (1) порога левой задней двери.

2. Снимите уплотнитель проема задней двери (2) с фланца кузова.

3. Установку производите в порядке, обратном снятию, но при этом учитывайте следующее: установите уплотнитель проема задней двери на фланец кузова и плотно прижмите.

Замена бокового уплотнителя двери в сборе

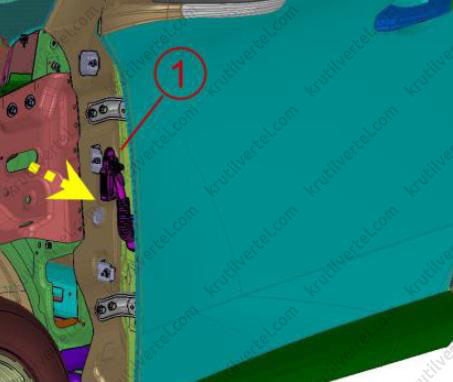

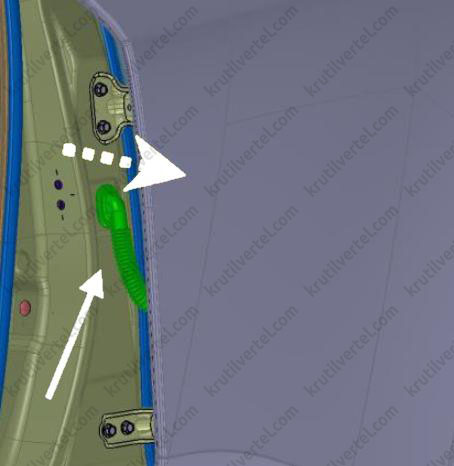

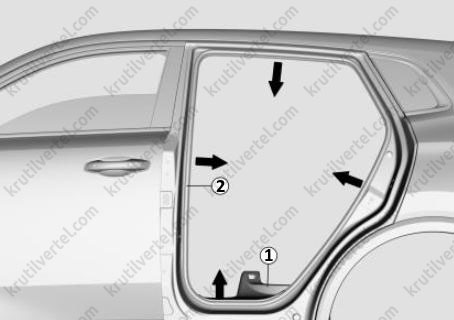

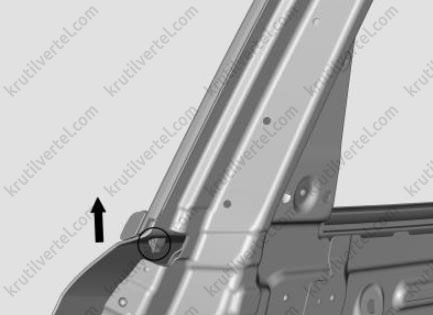

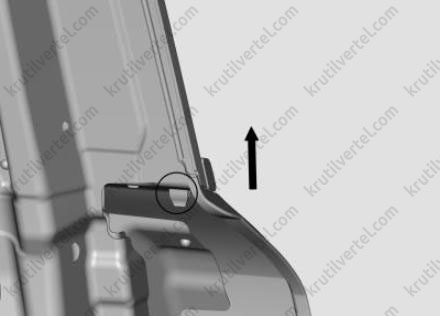

1. Снимите угловые фиксаторы бокового уплотнителя задней двери в местах, обозначенных стрелками.

2. Преодолевая усилие фиксаторов, отсоедините боковой уплотнитель задней двери (1) в направлении стрелок (A). Отверните болт крепления (3) ограничителя задней двери (2) к боковой стенке стойки. Снимите боковой уплотнитель задней двери (1).

Примечание:

Момент затяжки при установке: 23±3 Н·м.

3. Установку производите в порядке, обратном снятию, но при этом учитывайте следующее: замените новыми все поврежденные фиксаторы (или штифтовые крепления).

Замена опускного стекла двери в сборе

Выполняется аналогично, как и на передней двери (см. соответствующий подраздел выше).

Замена стеклоподъемника двери в сборе

Выполняется аналогично, как и на передней двери (см. соответствующий подраздел выше).

Замена рамки опускного стекла в сборе

Выполняется аналогично, как и на передней двери (см. соответствующий подраздел выше).

Замена декоративной накладки оконного проема задней двери

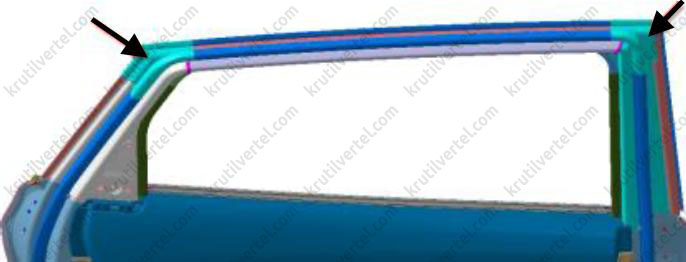

1. Снимите декоративную накладку оконного проема (1), отсоединив ее наружный край (В) и потянув в направлении (С) (следует проявлять осторожность, чтобы не поцарапать панель двери, и рекомендуется, чтобы дверь была закрыта).

2. Очистите оставшуюся двухстороннюю клейкую ленту на раме окна.

3. Оторвите защитную пленку двухсторонней клейкой ленты на новой декоративной накладке оконного проема.

4. Подсоедините наружный край декоративной накладки оконного проема к монтажному отверстию (В) и двигайтесь к монтажному отверстию (С), постепенно прижимая декоративную накладку к панели двери.

*Монтажное отверстие

Направление*

5. С усилием прижмите декоративную накладку оконного проема по всей длине, чтобы она надежно прилегла к раме окна.

Дверь багажного отделения

Замена пневматической стойки двери багажного отделения

Примечание:

• Для правой и левой стороны используются аналогичные процедуры. Процедуры, перечисленные ниже, относятся к левой стороне.
• Чтобы снять пневматическую стойку, дверь багажного отделения необходимо подпереть. В противном случае одна стойка двери багажного отделения не сможет удерживать дверь открытой.

Внимание:

• Во избежание несчастных случаев не допускайте падения или внезапного закрывания двери багажного отделения.
• Осторожно снимите пневматическую стойку и не допускайте ее падения. В случае падения может произойти внутреннее механическое повреждение, которое может привести к невозможности дальнейшего использования стойки.

1. Откройте дверь багажного отделения и подоприте ее.

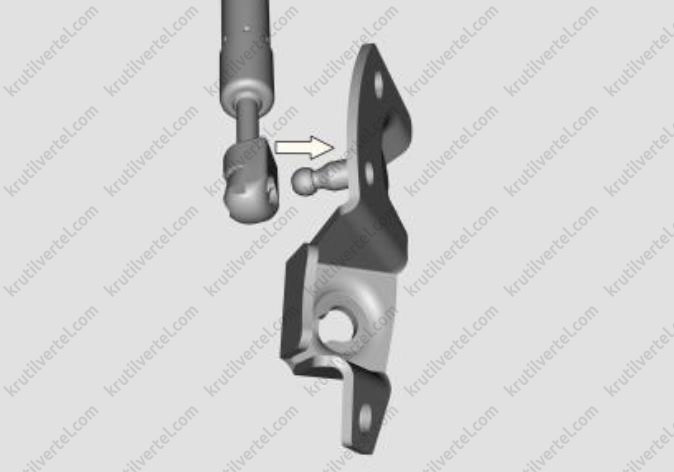

2. С помощью подходящего инструмента подденьте и откройте верхний крепежный эластичный диск пневматической стойки и отсоедините стойку от шарового пальца опоры.

3. С помощью подходящего инструмента подденьте и откройте нижний крепежный эластичный диск пневматической стойки и отсоедините стойку от шарового пальца опоры.

4. Снимите пневматическую стойку двери багажного отделения.

5. Установку производите в порядке, обратном снятию, но при этом учитывайте следующее:

При установке пневматической стойки совместите шарнир стойки с шаровым пальцем опоры и аккуратно вбейте стойку в шаровой палец, чтобы завершить установку.

Замена двери багажного отделения в сборе

Примечание:

Снятие и установка двери должны выполняться с помощью второго механика.

1. С обеих сторон автомобиля: отсоедините пневматическую стойку от двери багажного отделения.

2. С помощью головки на 12 отверните четыре болта крепления (стрелки) петель двери багажного отделения к самой двери. Снимите дверь багажного отделения в сборе.

Внимание:

Перед снятием нанесите метки в месте расположения петель относительно двери, чтобы облегчить процесс определения местоположения при установке.

Примечание:

Момент затяжки при установке: 33±3 Н·м.

3. Установку производите в порядке, обратном снятию.

4. После установки отрегулируйте положение двери багажного отделения.

Регулировка двери багажного отделения

Примечание:

Регулировка положения двери должна выполняться с помощью второго механика.

1. С помощью головки на 12 ослабьте (но не отворачивайте полностью) четыре болта крепления (стрелки) петель двери багажного отделения к самой двери.

Примечание:

Момент затяжки при установке: 33±3 Н·м.

2. Выполните регулировку положения двери.

Внимание:

Когда дверь закрыта, размеры зазоров по ее периметру должны быть равномерны и по выступанию она должна быть на одном уровне с остальными кузовными панелями.

3. Если невозможно достичь требуемых кузовных зазоров, обратитесь к следующим шагам для последующей регулировки.

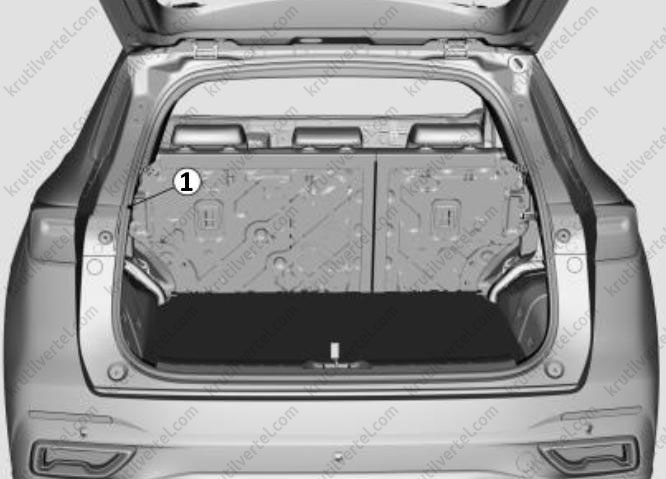

4. С обеих сторон автомобиля: снимите верхнюю облицовочную панель задней стойки.

5. Отсоедините задние удерживающие зажимы внутренней облицовочной панели потолка. Отсоедините заднюю часть панели потолка.

6. С помощью головки на 12 ослабьте (но не отворачивайте полностью) четыре болта крепления (стрелки) петель двери багажного отделения к поперечине.

Примечание:

Момент затяжки при установке: 33±3 Н·м.

7. Выполните регулировку положения двери.

Замена петель двери в сборе

1. Снимите дверь багажного отделения в сборе.

2. С обеих сторон автомобиля: снимите верхнюю облицовочную панель задней стойки.

3. Отсоедините задние удерживающие зажимы внутренней облицовочной панели потолка. Отсоедините заднюю часть панели потолка.

4. С помощью головки на 12 отверните четыре болта крепления (стрелки) петель двери багажного отделения к поперечине.

Внимание:

Перед снятием нанесите метку в месте расположения петли относительно кузова, чтобы облегчить процесс определения местоположения при установке.

Примечание:

Момент затяжки при установке: 33±3 Н·м.

5. Снимите левую и правую петли.

6. Установку производите в порядке, обратном снятию.

7. После установки отрегулируйте положение двери багажного отделения.

Замена скобы замка двери в сборе

1. Откройте дверь багажного отделения.

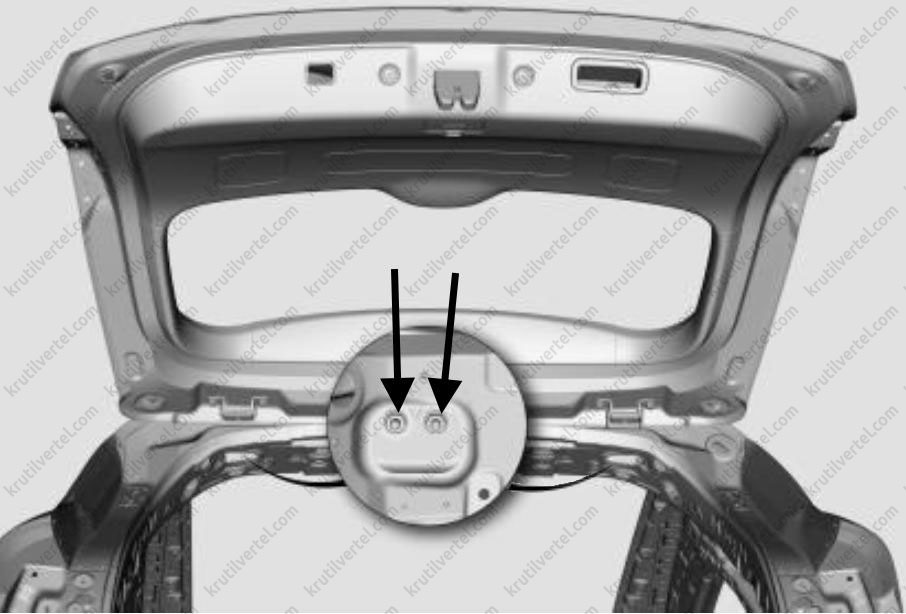

2. Отверните два болта крепления (стрелки) и затем снимите скобу замка двери багажного отделения (1).

Примечание:

Момент затяжки при установке: 23±2 Н·м.

3. Установку производите в порядке, обратном снятию.

Замена резиновых упоров двери в сборе

1. Откройте дверь багажного отделения.

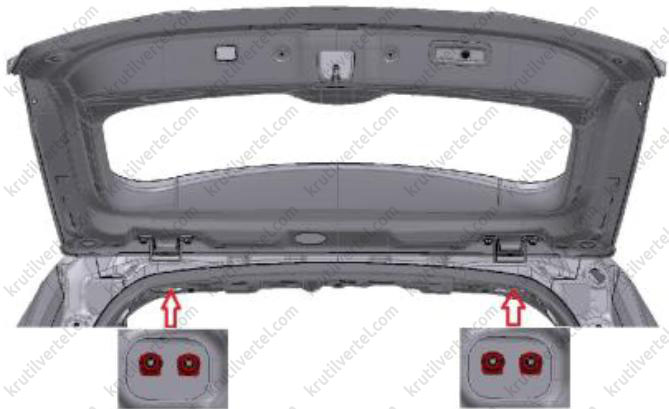

2. Снимите резиновый упор двери багажного отделения в сбое (1), повернув его в направлении стрелки.

3. Установку производите в порядке, обратном снятию.

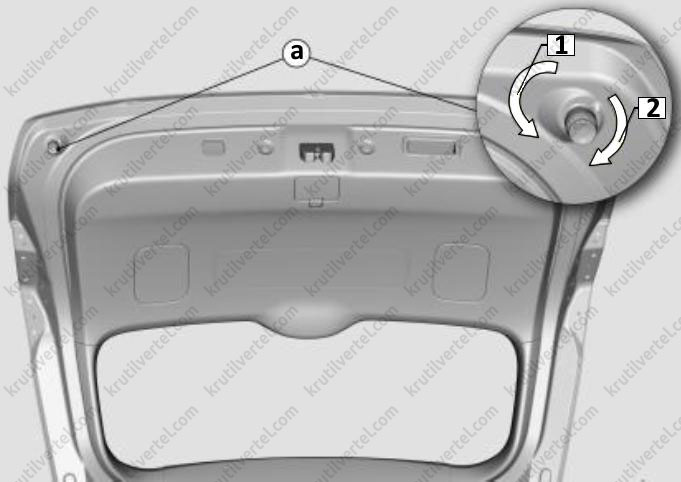

4. После установки отрегулируйте резиновый упор двери багажного отделения (а): поверните резиновый упор двери в направлении стрелок (1 или 2), чтобы отрегулировать его на необходимую высоту.

Замена уплотнителя проема двери в сборе

1. Снимите уплотнитель проема двери багажного отделения (1) с фланца кузова.

2. Установку производите в порядке, обратном снятию, но при этом учитывайте следующее: установите уплотнитель проема двери багажного отделения на фланец кузова и плотно прижмите.

Замена облицовочных панелей двери багажного отделения в сборе

1. Откройте дверь багажного отделения.

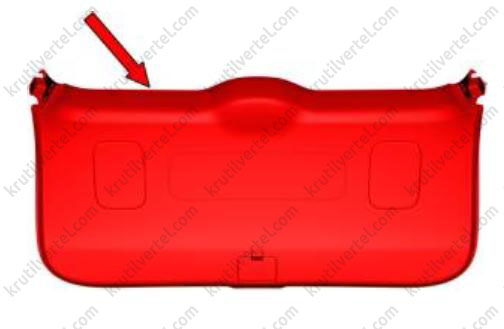

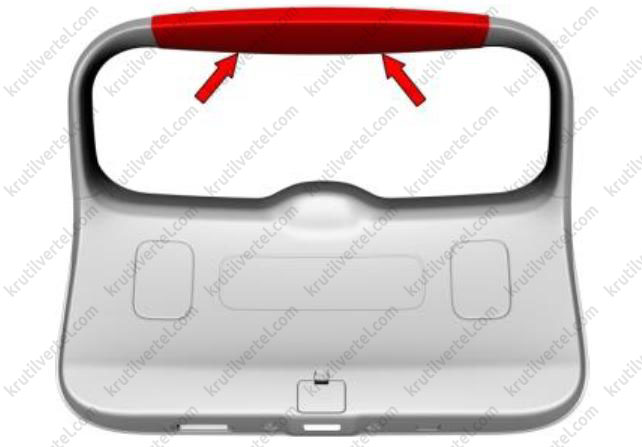

2. С помощью подходящего пластикового инструмента подденьте и затем снимите верхнюю облицовочную панель двери багажного отделения в сборе.

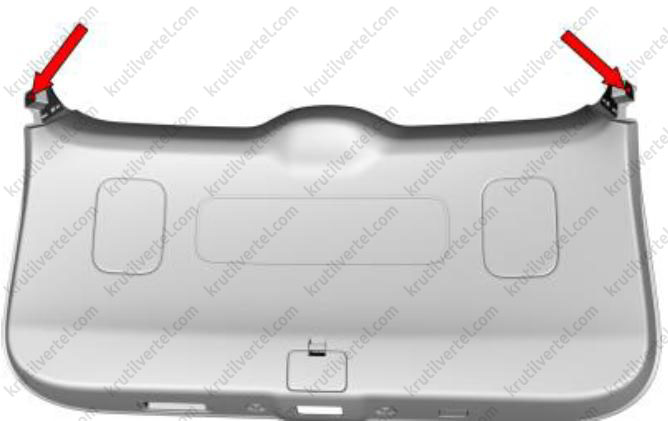

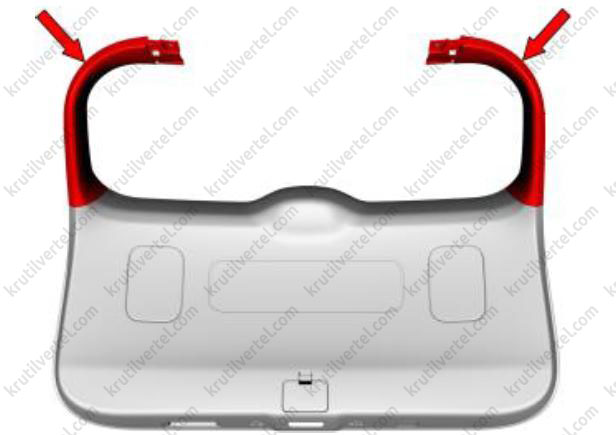

3. С помощью крестовой отвертки отверните винты крепления левой и правой облицовочных панелей двери багажного отделения в сборе.

4. Снимите левую и правую облицовочные панели двери багажного отделения в сборе.

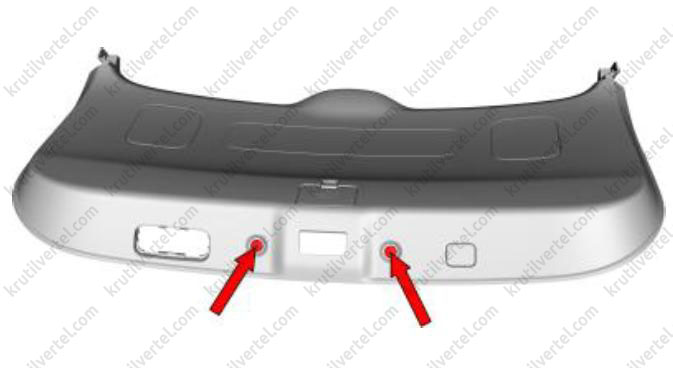

5. С помощью крестовой отвертки отверните слева и справа боковые винты крепления нижней облицовочной панели двери багажного отделения.

6. С помощью крестовой отвертки отверните винт крепления внутренней ручки.

7. С помощью подходящего пластикового инструмента подденьте и затем извлеките внутреннюю ручку.

8. С помощью крестовой отвертки отверните нижние винты крепления нижней облицовочной панели двери багажного отделения.

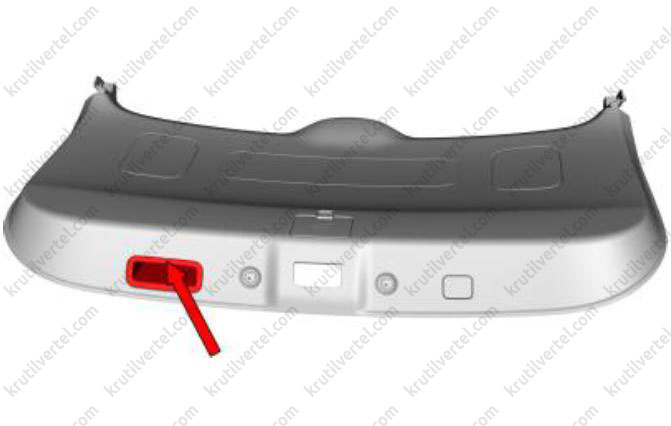

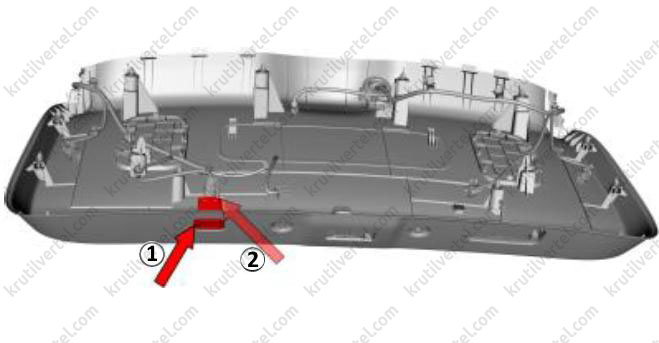

9. С помощью плоской отвертки, подденьте и затем извлеките выключатель электропривода двери багажного отделения (1) из нижней облицовочной панели двери багажного отделения. Отсоедините разъем (2) жгута проводов выключателя электропривода двери багажного отделения.

Примечание:

Этот шаг пропускается, если выключатель электропривода двери багажного отделения отсутствует для модели с низким уровнем комплектации.

10.Снимите нижнюю облицовочную панель двери багажного отделения.

11. Установку производите в порядке, обратном снятию, но при этом учитывайте следующее: крепежные зажимы облицовочных панелей двери багажного отделения является одноразовыми компонентами и во время установки они должны быть заменены новыми.
