Комбинация приборов Changan CS55 PLUS / Uni-S с 2021 года
2. Комбинация приборов

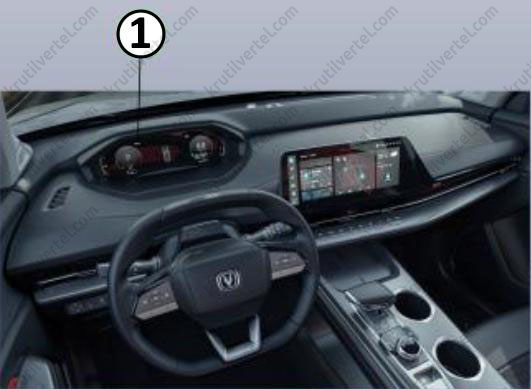

Расположение компонентов и подетальный вид
1. Комбинация приборов.

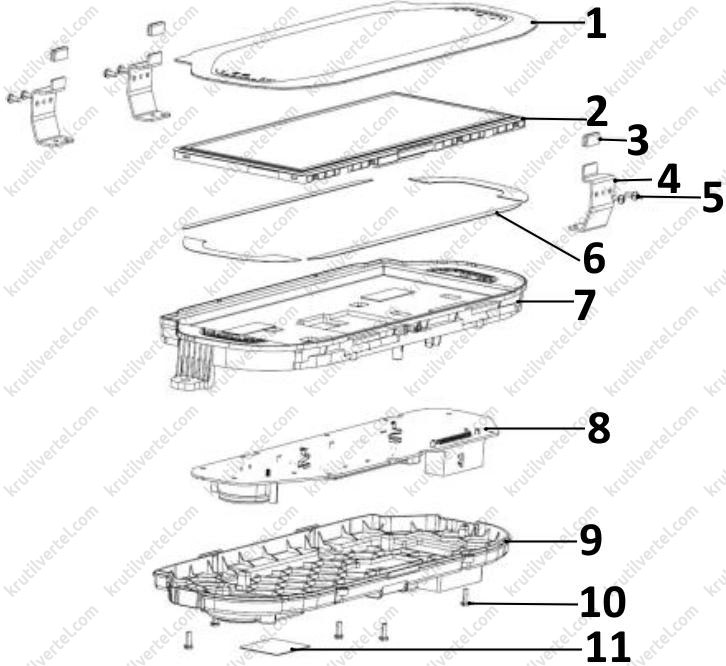

- Стеклянная крышка (1 шт.).
- 10,25-дюймовый TFT дисплей (1 шт.).
- Пеноматериал (3 шт.).
- Ограничительный штифт (3 шт.).
- Винт ST2.9х6.5 (6 шт.).
- Лента 3М (4 шт.).
- Кронштейн ЖК-дисплея (1 шт.).
- Узел печатной платы (1 шт.).
- Задняя крышка (1 шт.).
- Винт ST2.9х9.5 (17 шт.).
- Этикетка (1 шт.).
Описание
Комбинация приборов расположена на левой стороне приборной панели, над рулевой колонкой, и предоставляет водителю информацию о характеристиках и состоянии автомобиля.
Примечание:
Более подробную информацию см. в руководстве по эксплуатации автомобиля (см. главу 3 данного руководства).
Диагностическая информация и процедуры
Внешний осмотр
1. Проверьте наличие дополнительного оборудования, установленного после продажи автомобиля, которое может влиять на нормальную работу комбинации приборов / системы информирования водителя.
2. Проверьте видимые и легко доступные компоненты системы на наличие явных повреждений или состояний, которые могли спровоцировать появление неисправности.
3. Проверьте жгут проводов и разъемы, убедитесь в том, что они не ослаблены, на них нет повреждений, следов износа и старения материала.
4. Убедитесь, что датчики с показаниями всех приборов работают исправно.

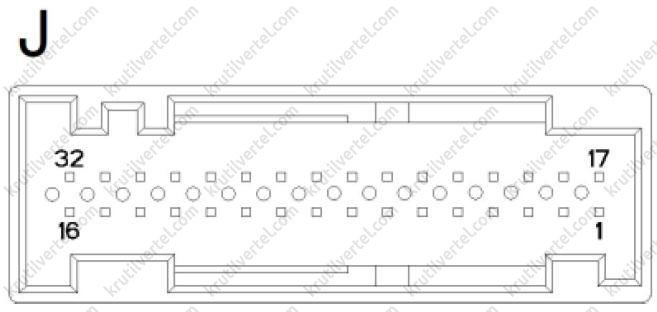

Назначение выводов разъемов комбинации приборов
| Номер вывода | Назначение вывода (описание) | Тип сигнала | Диапазон сигнала | Условия для проверки | Примечания |
| J1 | Питание от аккумуляторной батареи | Положительный вывод аккумуляторной батареи | 9-16 В | Любое электропитание, проверочный жгут мультиметра J1 и точка «массы» кузова (корпуса) | – |
| J2 | Источник питания зажигания | Положительный вывод аккумуляторной батареи | 9-16 В | Напряжение на блоке питания, проверочный жгут мультиметра J2 и точка «массы» кузова (корпуса) | – |
| J3 | NC | – | – | – | – |
| J4 | «Масса» комбинации приборов | Отрицательный вывод аккумуляторной батареи | -0,1-0,1 В | Любое электропитание, проверочный жгут мультиметра J4 и точка «массы» кузова (корпуса) | – |
| J5 | «Масса» датчика уровня топлива | Сигнал «массы» | -0,1-0,1 В | Подключите разъем комбинации приборов и проверьте напряжение между жгутами J5 и J4 | – |
| J6 | NC | – | – | – | – |
| J7 | NC | – | – | – | – |
| J8 | Сигнал топлива | Аналоговый сигнал | 10-310 Ом | Включите питание, отсоедините разъем комбинации приборов и проверьте сопротивление между жгутами J5 и J8. | – |
| J9 | Выход лампы указателя слепой зоны слева | Аналоговый сигнал, выход рабочего цикла | 4,5-7,5 В | Включите питание и подключите разъем комбинации приборов. Фоновая подсветка комбинации находится в дневном режиме. Используйте мультиметр для проверки выходного напряжения жгута J9. | Модели с высоким уровнем комплектации |
| J10 | Выход лампы указателя слепой зоны справа | Аналоговый сигнал, выход рабочего цикла | 4,5-7,5 В | Включите питание и подключите разъем комбинации приборов. Фоновая подсветка комбинации находится в дневном режиме. Используйте мультиметр для проверки выходного напряжения жгута J10. | Модели с высоким уровнем комплектации |
| J11 | Индикатор противоугонной системы | Цифровой сигнал, вход низкоуровневого сигнала | 0-2 В | Подключите разъем комбинации приборов. Когда индикатор противоугонной системы не горит, измерьте мультиметром напряжение жгута J11. Нормальный диапазон составляет 9-16 В. Подключите разъем комбинации приборов и подведите жгут J11. Контакт закорочен на контакт J4. Проверьте, горит ли индикатор противоугонной системы. | – |
| J12 | Индикатор давления масла | Цифровой сигнал, вход низкоуровневого сигнала | 0-2 В | Когда питание включено и подключен разъем комбинации приборов, используйте мультиметр для измерения напряжения жгута J12, когда индикатор давления масла не горит. Нормальный диапазон составляет 9-16 В. Когда индикатор давления масла горит, измерьте напряжение жгута J12 мультиметром. Нормальный диапазон составляет 0-2 В | – |
| J13 | Низкий уровень тормозной жидкости | Цифровой сигнал, вход низкоуровневого сигнала | 0-2 В | Когда питание включено и подключен разъем комбинации приборов, используйте мультиметр для измерения напряжения жгута J13, когда индикатор тормозной системы не горит. Нормальный диапазон составляет 9-16 В. Когда индикатор тормозной системы горит, измерьте напряжение жгута J12 мультиметром. Нормальный диапазон составляет 0-2 В | – |
| J14 | NC | – | – | – | – |
| J15 | NC | – | – | – | – |
| J16 | Индикатор заряда аккумуляторной батареи (зарезервировано) | – | – | – | – |
| J17 | Индикатор низкого уровня омывающей жидкости (зарезервировано) | – | – | – | – |
| J18 | NC | – | – | – | – |
| J19 | CAN-выс. (информация CAN High) | Дифференциальный сигнал, шина CAN | 0-5 В | При включенном питании подключите диагностический сканер KT 300 к диагностическому порту OBD и проверьте, может ли он взаимодействовать с комбинацией приборов. | – |
| J20 | CAN-низк. (информация CAN Low) | Дифференциальный сигнал, шина CAN | 0-5 В | – | |
| J21 | NC | – | – | – | – |
| J22 | CAN2-выс. (частный CAN High) | Дифференциальный сигнал, шина CAN | 0-5 В | Включите устройство, проверьте, нормально ли взаимодействует с двумя экранами | Модели со средним уровнем комплектации |
| J23 | CAN2- низк. (частный CAN Low) | Дифференциальный сигнал, шина CAN | 0-5 В | Модели со средним уровнем комплектации | |
| J24 | NC | – | – | – | – |
| J25 | NC | – | – | – | – |
| J26 | Сигнал 1 кнопок управления (сигнал вывода) | Аналоговый сигнал, вход сопротивления | 0-15 кОм | Включите питание и отсоедините разъем комбинации приборов. Используйте мультиметр, чтобы проверить, является ли сопротивление каждой кнопки между жгутом J26 и J30 нормальным. +: 2,2 кОм, SEEK+: 3,9 кОм, SEEK-: 6,8кОм, MODE: 15кОм). | Модели со средним и низким уровнем комплектации |
| J27 | NC | – | – | – | – |
| J28 | NC | – | – | – | – |
| J29 | NC | – | – | – | – |
| J30 | Сигнал 2 кнопок управления (вывод «массы») | Аналоговый сигнал, вход сопротивления | ±0,1 В | Включите питание, отсоедините разъем комбинации приборов и проверьте напряжение между жгутом J30 и точкой «массы» кузова (корпуса) с помощью мультиметра. | Модели со средним и низким уровнем комплектации |
| J31 | Сигнал затемнения (зарезервирован) | – | – | – | – |
| J32 | Сигнал 3 кнопок управления (сигнал вывода) | Аналоговый сигнал, вход сопротивления | 6,8-15 кОм | Включите питание и отсоедините разъем комбинации приборов. Используйте мультиметр, чтобы проверить, является ли сопротивление каждой кнопки между жгутом J32 и J30 нормальным (задается пользователем: 6,8 кОм, голос: 15 кОм) | Модели со средним и низким уровнем комплектации |
| U-1 | NC | – | – | – | – |
| U-2 | NC | – | – | – | – |
| U-3 | USB_DATA+ (положительный вывод интерфейса данных) | Дифференциальный сигнал | 0-5 В | Включите устройство, проверьте, нормально ли взаимодействует с двумя экранами | Модели с высоким уровнем комплектации |
| U-4 | USB_DATA- (отрицательный вывод интерфейса данных) | Дифференциальный сигнал | 0-5 В | Модели с высоким уровнем комплектации | |
| U-5 | SHIELD GND (корпус «массы») | Дифференциальный сигнал | -0,1-0,1 В | Включите питание устройства, мультиметром проверьте, нет ли короткого замыкания корпуса USB-разъема с J4. | Модели с высоким уровнем комплектации |

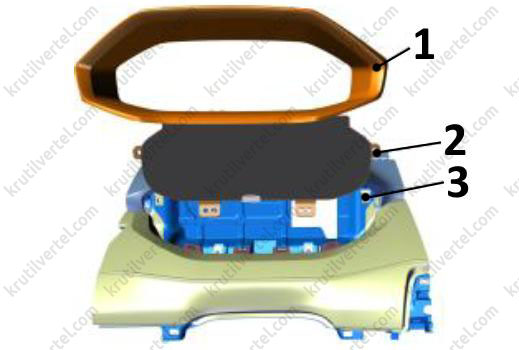

Замена комбинации приборов в сборе
