Система ремней безопасности Changan CS55 PLUS / Uni-S с 2021 года

3. Система ремней безопасности

Описание и принцип действия

Ремень безопасности:

Передние и задние сиденья автомобиля оборудованы ремнями безопасности, что является основным средством защиты пассажиров. Ремень безопасности удерживает водителя и пассажиров на месте и значительно уменьшает силу удара при следующих происшествиях:

• Переднее столкновение.
• Удар сзади.
• Боковое столкновение.
• Опрокидывание автомобиля и столкновение.

Все автомобили оснащены втягивающим механизмом с функцией аварийной блокировки. Ремни безопасности оснащены функцией автоматической блокировки. Функция блокирования срабатывает при полном вытягивании ремня безопасности из механизма втягивания. Функция блокировки способна предотвратить вытягивание ремня безопасности на длину, превышающую предельно допустимую. Рекомендуется использовать функцию самоблокирования для крепления детского кресла. Функция может быть выключена при полном втягивании ремня безопасности в механизм втягивания. После отмены функции блокирования ремень безопасности разблокируется. После выключения функции блокировки ремень безопасности можно вытянуть на необходимую длину. Этот автомобиль также оснащается системой подушек безопасности (см. «Описание и принцип действия» в параграфе выше).

Контрольные лампы ремней безопасности:

Контрольная лампа ремня безопасности находится на приборной панели. Она напоминает водителю и пассажиру о необходимости пристегивания.

Детское удерживающее устройство:

Внимание:

Запрещено применять детское защитное устройство, обращенное назад, на пассажирском сиденье данного автомобиля. В противном случае при срабатывании подушки безопасности пассажира возможно получение серьезной травмы ребенком, сидящим в кресле, оборудованном детским креслом, устанавливаемым против направления движения. Если ребенок перевозится в детском удерживающем устройстве, установленном на переднем сиденье по направлению движения, отодвиньте переднее пассажирское сиденье как можно дальше назад и только после этого устанавливайте детское удерживающее устройство. Следите за тем, чтобы расположение детского удерживающего устройства не нарушало каких-либо требований производителя. Подробную информацию см. в «Детские защитные устройства для автомобиля» в разделе «Сиденья и устройства защиты» в руководстве пользователя, а также в руководстве по применению, которое прилагается к детским защитным устройствам.

Детское кресло может устанавливаться только по направлению движения. Детское кресло должно быть установлено и закреплено согласно указаниям изготовителя. Если детское кресло оборудовано ремнем, его следует пристегнуть. При использовании ремня безопасности для фиксации детского кресла одновременное использование соответствующего сиденья пассажиром запрещено.

Принцип работы системы

Система передних ремней безопасности:

Система передних ремней безопасности состоит из ремней безопасности пассажира и водителя с втягивающими механизмами, датчика присутствия пассажира и двух датчиков в замках ремней безопасности. Датчик присутствия пассажира используется для определения наличия пассажира на пассажирском сиденье. Если датчик определяет, что пассажира на сиденье нет, то контрольная лампочка пассажирского ремня безопасности погаснет. Два датчика, которые находятся в замках передних ремней безопасности, используются для управления контрольными лампами и звуковым сигналом ремней безопасности.

1. Предупреждающий индикатор ремня безопасности водителя:

Если режим питания пускового переключателя находится в режиме «ON», если ремень водительского сиденья не пристегнут, а электронный блок управления подушками безопасности (ACU) обнаружил состояние ремня водительского сиденья и отправляет сигнал на панель приборов посредством CAN-шины, начинает мигать контрольная лампа ремня безопасности водительского сиденья на комбинации приборов в сборе, раздается звуковой сигнал в течение четырех секунд с целью оповещения водителя о необходимости пристегнуть ремень безопасности водительского сиденья.

2. Контрольная лампа ремня безопасности пассажира:

Если после включения зажигания датчик присутствия пассажира определяет, что пассажирское сиденье занято, то отправляет сигнал на блок ACU. Блок ACU определяет состояние ремня безопасности пассажира и, в свою очередь, отправляет еще один сигнал в сборку комбинации приборов. Комбинация приборов в сборе управляет контрольной лампой ремня безопасности пассажира: загорается или тухнет.

Система задних ремней безопасности:

В состав системы задних ремней безопасности входят следующие компоненты:

• Задний левый и задний правый втягивающие механизмы ремней безопасности расположены под облицовочной панелью задней стойки, а нижняя часть ремней безопасности закреплены на полу.
• Замки ремней безопасности задних сидений зафиксированы на полу.

Диагностическая информация и процедуры

Описание диагностики

Перед тем как приступать к диагностике неисправностей ремня безопасности, изучите разделы «Описание и принцип действия» и «Принцип работы системы». Они помогут вам ознакомиться с устройством и принципом работы ремня безопасности, определить правильную последовательность этапов диагностики и, что еще более важно, позволят определить, является ли состояние, описываемое владельцем автомобиля, признаком неисправности или особенностью работы системы. Диагностика неисправностей ремней безопасности должна всегда начинаться с п. «Внешний осмотр», который поможет специалистам по ремонту выбрать следующий логический этап диагностики неисправностей.

Умение правильно пользоваться технологическими картами диагностики сокращает время, необходимое на поиск неисправности, и позволяет избежать ошибок при определении неисправных компонентов и деталей.

Внешний осмотр

1. Перед выполнением ремонта проверьте признаки неисправностей, о которых сообщает клиент.

2. Проверьте видимые и легкодоступные компоненты системы на наличие явных повреждений или состояний, которые могли спровоцировать появление неисправности.

3. Проверьте жгут проводов и разъемы, убедитесь в том, что они не ослаблены, на них нет повреждений, следов износа и старения материала.

Проверка ремней безопасности

Внимание:

При любой аварии следует систематически проводить осмотр системы ремней безопасности! При выявлении в ходе проверки повреждений обязательно укажите клиенту на необходимость замены ремня безопасности.

Проверка ленты ремня

1. Полностью вытяните ленту ремня безопасности.

2. Проверьте ленту ремня безопасности на наличие загрязнений, при необходимости смойте их слабым мыльным раствором.

3. Если при осмотре побывавшего в аварии автомобиля были выявлены повреждения ленты, соответствующие рисункам (1) и/или (2), - замените ремень безопасности вместе с замком.

4. При выявлении повреждений ленты ремня безопасности, соответствующих рисункам (1), (2), (3) на автомобиле, не побывавшем в аварии, - замените только поврежденный ремень безопасности.

(1) Лента ремня безопасности надрезана, надорвана или протерта.

(2) Ткань по краям ленты ремня безопасности порвана.

(3) Наличие прожженных пятен/дыр от сигарет или чего-либо подобного.

(4) Край ленты ремня безопасности с одной стороны деформирован или имеет волнообразную форму.

Проверка механизма автоматического втягивания ремня безопасности (блокирующее действие)

Механизм втягивания ремня безопасности блокирует ленту ремня безопасности в двух случаях.

1. В первом случае блокировка срабатывает при быстром вытягивании ленты ремня безопасности из механизма автоматического втягивания ремня безопасности (вытягивание ленты с ускорением). Проверка:

Сильным рывком вытяните ленту из механизма автоматического втягивания ремней безопасности. При отсутствии блокирующего действия - замените ремень безопасности вместе с замком ремня безопасности. Если механизм автоматического втягивания работает с неполадками при вытягивании или втягивании ремня безопасности, то следует, прежде всего, проверить, не изменилось ли его положение относительно кузова.

2. Во втором случае блокировка срабатывает при изменении режима движения автомобиля (блокирующее действие, зависящее от режима движения автомобиля). Проверка:

• Пристегните ремень безопасности.
• Разгоните автомобиль до скорости 20 км/час и совершите торможение, полностью и быстро нажав педаль тормоза. Если во время торможения блокирования ремня безопасности не произошло, то замените ремень безопасности вместе с замком ремня безопасности.

Визуальный контроль замка ремня безопасности

Проверьте замок ремня на наличие трещин и сколов. При наличии повреждений замените ремень безопасности вместе с замком ремня безопасности.

Проверка работы замка ремня безопасности

1. Проверка замка ремня безопасности:

Язычок ремня безопасности вставьте в замок ремня безопасности, до отчетливо слышимого щелчка. С усилием потяните ленту ремня безопасности, проверяя фиксацию ремня в запорном механизме замка. Проведите процедуру проверки не менее пяти раз. Если даже один раз язычок ремня безопасности не был заблокирован в замке, необходимо заменить ремень безопасности вместе с замком.

2. Проверка разблокировки:

Нажмите на кнопку замка ремня безопасности и разблокируйте замок ремня безопасности. При отсутствии натяжения ленты ремня язычок должен самостоятельно выйти из замка. Проведите процедуру проверки не менее пяти раз. Если даже один раз язычок ремня безопасности не выскочил из замка, необходимо заменить ремень безопасности вместе с замком ремня безопасности.

Внимание:

Запрещается применять смазочные материалы для устранения заеданий или шумов кнопок замков ремней безопасности.

Проверка проушины ремня и язычка замка

При сильной нагрузке системы ремней безопасности (пристегнутые ремни безопасности во время аварии) на пластмассовом покрытии проушины остаются параллельные мелкие канавки (частое использование ремня безопасности, напротив, приводит к равномерному износу с отсутствием полос). Проверьте пластмассовое покрытие на наличие деформаций, отслаиваний и образование трещин. При наличии канавок и/или повреждений - замените ремень безопасности вместе с замком ремня безопасности.

Проверка крепежных деталей и точек крепления после аварии

• Язычок ремня деформирован (вытянут).
• Не работает механизм регулировки по высоте.
• Панели крепления искривлены (сиденья, стойки, днища автомобиля), или резьба повреждена.
• Если на элементах крепления выявлены повреждения, то ремень безопасности вместе с замком подлежит замене.
• При снятии деталей системы ремней безопасности из-за аварии, следует заменить крепежные болты системы ремней безопасности.
• Замените точки крепления.

Примечание:

Если повреждения не являются результатом аварии, а появились, например, вследствие износа, то замене подлежит только поврежденная деталь.

Снятие и установка

Замена переднего ремня безопасности

1. Отсоедините провод от отрицательного вывода аккумуляторной батареи.

2. Снимите нижнюю облицовочную панель средней стойки.

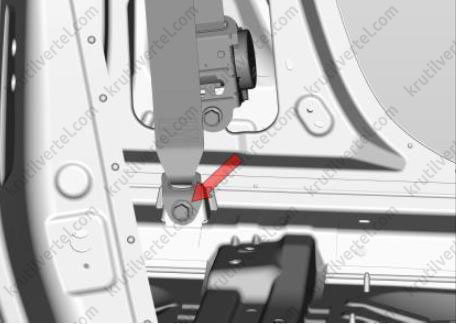

3. С помощью гаечного ключа с храповым механизмом и головки на 14 выверните болт крепления из нижней крепежной точки ремня безопасности.

Примечание:

Момент затяжки при установке: 45 Н·м.

4. Снимите верхнюю облицовочную панель средней стойки и проденьте ленту ремня через прорезь в облицовочной панели.

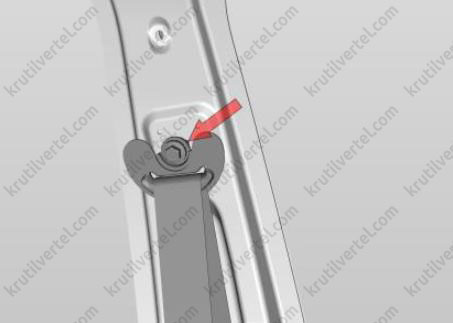

5. С помощью гаечного ключа с храповым механизмом и головки на 14 выверните болт крепления из верхней крепежной точки ремня безопасности.

Примечание:

Момент затяжки при установке: 45 Н·м.

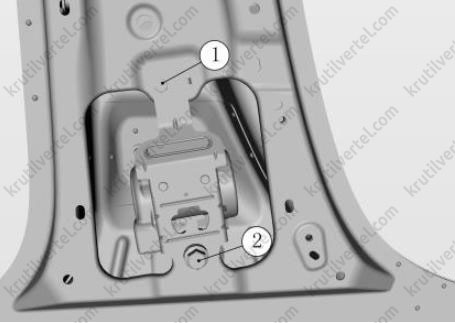

6. С помощью гаечного ключа с храповым механизмом и головки на 10 отверните болт крепления (1) верхней соединительной пластины втягивающего механизма ремня безопасности.

Примечание:

Момент затяжки при установке: 10 Н·м.

7. С помощью гаечного ключа с храповым механизмом и головки на 14 отверните нижний болт крепления (2) втягивающего механизма ремня безопасности.

Примечание:

Момент затяжки при установке: 45 Н·м.

8. Снимите ремень безопасности в сборе со втягивающим механизмом.

9. Установку производите в порядке, обратном снятию, но при этом учитывайте следующее:

• Убедитесь, что лента ремня безопасности не перекручена.
• Проверьте, плавно ли втягивается и вытягивается (без каких-либо заеданий) ремень безопасности.

Замена замка переднего ремня безопасности в сборе

1. Отсоедините провод от отрицательного вывода аккумуляторной батареи.

2. Отсоедините разъем жгута проводов замка переднего ремня безопасности.

3. Снимите переднее сиденье.

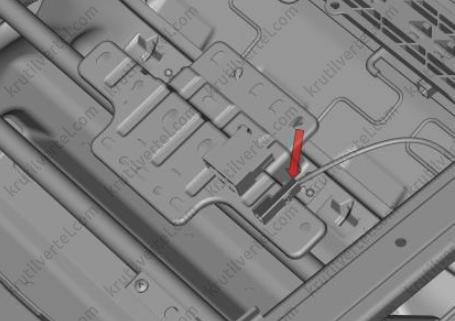

4. Отверните болт крепления и затем снимите замок переднего ремня безопасности.

Примечание:

Момент затяжки при установке: 45 Н·м.

5. Установку производите в порядке, обратном снятию, но при этом учитывайте следующее: убедитесь в том, что замок установлен должным образом с нижней пластиной.

Замена заднего ремня безопасности

1. Снимите заднее сиденье.

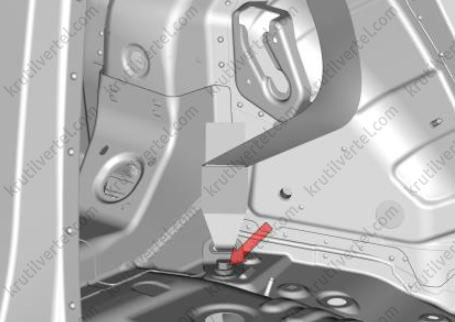

2. С помощью гаечного ключа с храповым механизмом и головки на 14 выверните болт крепления из нижней крепежной точки ремня безопасности.

Примечание:

Момент затяжки при установке: 45 Н·м.

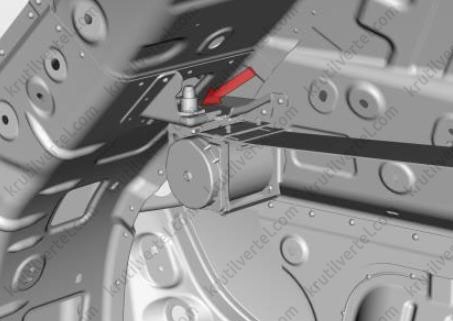

3. С помощью гаечного ключа с храповым механизмом и головки на 14 отверните болт крепления втягивающего механизма ремня безопасности.

Примечание:

Момент затяжки при установке: 45 Н·м.

4. Снимите ремень безопасности в сборе со втягивающим механизмом.

5. Установку производите в порядке, обратном снятию, но при этом учитывайте следующее:

• Убедитесь, что лента ремня безопасности не перекручена.
• Проверьте, плавно ли втягивается и вытягивается (без каких-либо заеданий) ремень безопасности.

Замена замков задних ремней безопасности в сборе

1. Снимите заднее сиденье.

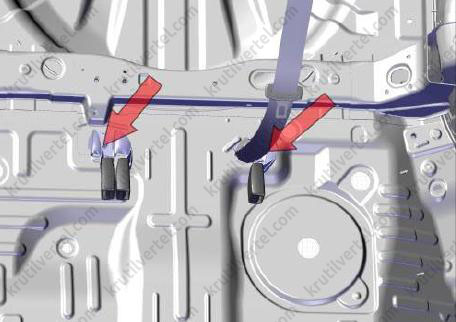

2. С помощью гаечного ключа с храповым механизмом и головки на 14 отверните болты крепления и снимите замки задних ремней безопасности.

Примечание:

Момент затяжки при установке: 45 Н·м.

3. Установку производите в порядке, обратном снятию, но при этом учитывайте следующее: убедитесь в том, что замки установлены должным образом.
