Описание электросхем, предохранителей и жгутов проводов Changan CS55 PLUS / Uni-S с 2021 года

11. Описание электросхем, предохранителей и жгутов проводов

Сокращения на схемах

Сокращения	Описание
A/C	Кондиционер
AAT	Датчик наружной температуры
ABS	Антиблокировочная система тормозов
AM/FM	Амплитудная модуляция/Частотная модуляция
APP	Положение педали акселератора
ASR	Противобуксовочная система
AT	Автоматическая коробка передач
ATF	Жидкость для автоматических трансмиссий
ВСМ	Блок управления оборудованием кузова
CAN	Локальная сеть контроллеров (шина САN)
CD	Компакт-диск
CHMSL	Высокорасположенный стоп-сигнал
СКР	Датчик положения коленчатого вала
CMP	Датчик положения распределительного вала
CRK	Коленчатый вал
DDM	Блок двери водителя
DLC	Интерфейс OBD (диагностический разъем)
DOHC	Двойной верхний распределительный вал
DTC	Диагностический код неисправности
DVD	DVD-диск с цифровым видео
EBD	Электрическое распределение тормозного усилия
ECM	Блок управления двигателем
ECT	Датчик температуры охлаждающей жидкости двигателя
EGR	Рециркуляция выхлопных газов
EOBD	Европейская бортовая диагностика
ESP	Электронная система стабилизации
ETC	Электронная дроссельная заслонка
EVAP	Система улавливания паров топлива
FWD	Передний привод
GPS	Глобальная система позиционирования
GVM	Полная масса автомобиля
HCU	Корпус клапанов коробки передач
HFM	Модуль громкой связи
HID	Газоразрядная лампа высокой интенсивности
HO2S	Кислородный датчик с подогревом
HVAC	Главный внутренний блок управления кондиционером и отопителем
I/P	Приборная панель
IAC	Клапан регулирования холостого хода
IAT	Температура воздуха на впуске
ICU	Интегрированный блок управления
IPC	Комбинация приборов на приборной панели
ISO	Международная организация по стандартизации
ISS	Обороты входного вала
KS	Датчик детонации
LED	Светодиод
LF	Левый передний
LIN	Система последовательной передачи данных
LR	Левый задний
MAF	Датчик массового расхода воздуха
MAP	Датчик абсолютного давления во впускном коллекторе
MIL	Индикатор неисправности
MP3	MPEG Audio Layer 3
MT	Механическая коробка передач
MTC	Ручная регулировка температуры
MY	Модельный год
OBD-II	Бортовая диагностика II
OEM	Производитель оригинального оборудования
PAM	Модуль системы помощи при парковке
PCV	Система вентиляции картера
PDC	Центр распределения электроэнергии
PDM	Блок двери пассажира
PIN	Персональный идентификационный номер
PWM	Широтно-импульсная модуляция (ШИМ)
RF	Правый передний
RR	Правый задний
SAE	Общество инженеров автомобильной промышленности
SAS	Датчик угла поворота рулевого колеса
SCCM	Модуль управления рулевой колонкой
SDM	Дополнительный диагностический модуль
SFI	Последовательный впрыск топлива
SOHC	Одинарный верхний распределительный вал
SRI	Индикатор напоминания об обслуживании
SRS	Система пассивной безопасности
TCC	Муфта гидротрансформатора
TCM	Блок управления коробкой переключения передач
TIR	Общее показание индикатора
TPMS	Система контроля давления в шинах
TPS	Датчик положения дроссельной заслонки
TRS	Датчик диапазона коробки передач
TSB	Бюллетень технического обслуживания
TWC	Трехкомпонентный каталитический нейтрализатор
VFD	Вакуумно-флуоресцентный дисплей
VIN	Идентификатор транспортного средства
VSS	Датчик скорости автомобиля
WSS	Датчик скорости колеса

Символы на схемах

«Масса»		Нормально закрытое реле		Аккумуляторная батарея
Датчик температуры		Нормально открытое реле		Электрический конденсатор
Электромагнитный клапан		Двухпозиционное реле		Прикуриватель
Электромагнитный клапан		Резистор		Антенна
Предохранитель малого номинала		Потенциометр		Нормально открытый переключатель
Предохранитель среднего номинала		Переменный резистор		Нормально закрытый переключатель
Предохранитель крупного номинала		Катушка зажигания		Двухпозиционный переключатель
Обогреватель		Датчик детонации		Подушка безопасности
Диод		Лампа		Витая пара
Фотодиод		Звуковой сигнал		Стартер
Светодиод		Спиральный кабель		Кислородный датчик
Электродвигатель		Концевой выключатель		Кросс-соединение подключено
Кросс-соединение не подключено	–	–	–	–

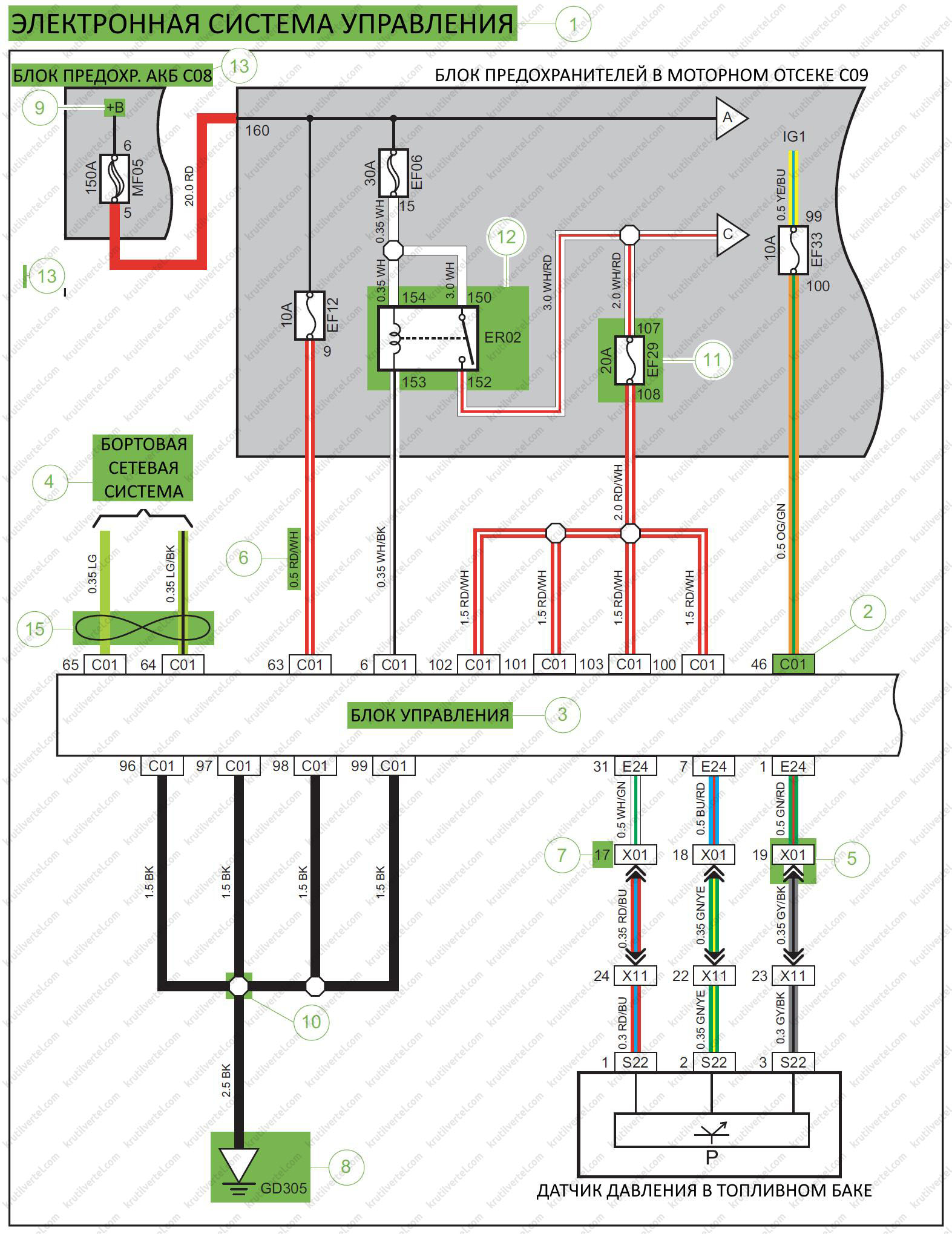

Как читать схемы

1. Наименование подсистемы.

2. Номера разъемов жгута проводов.

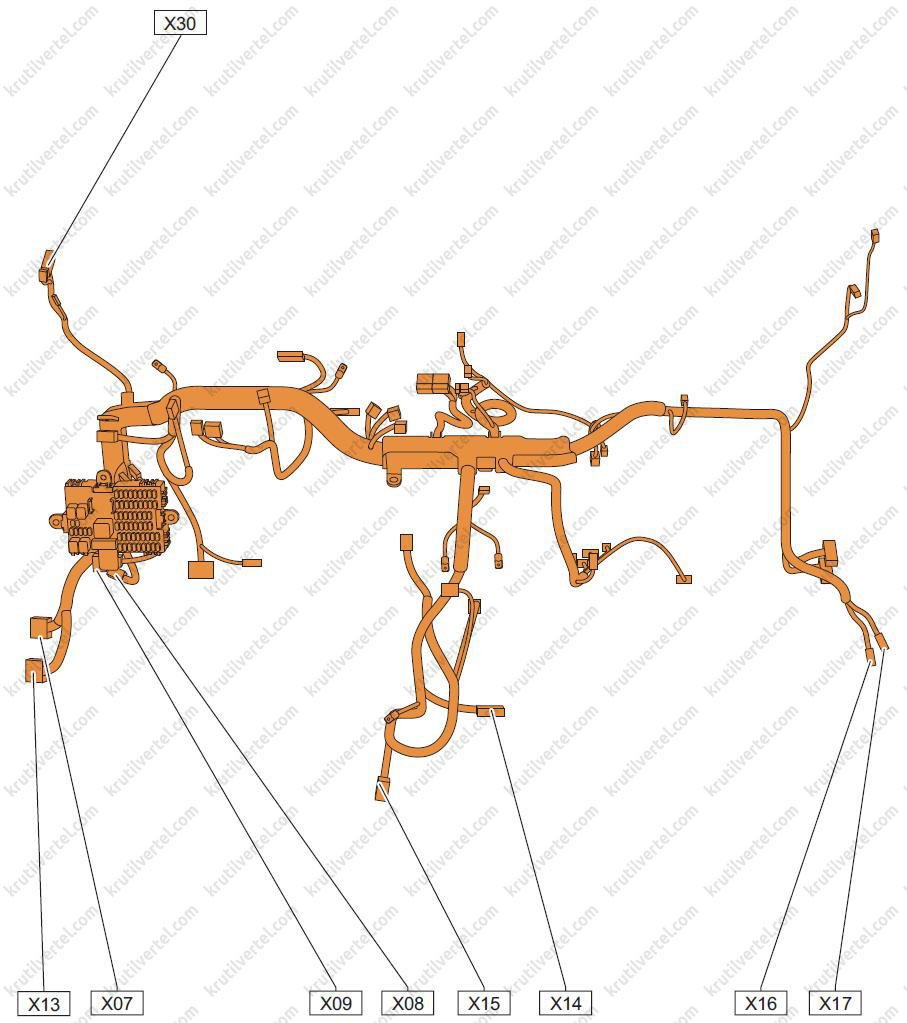

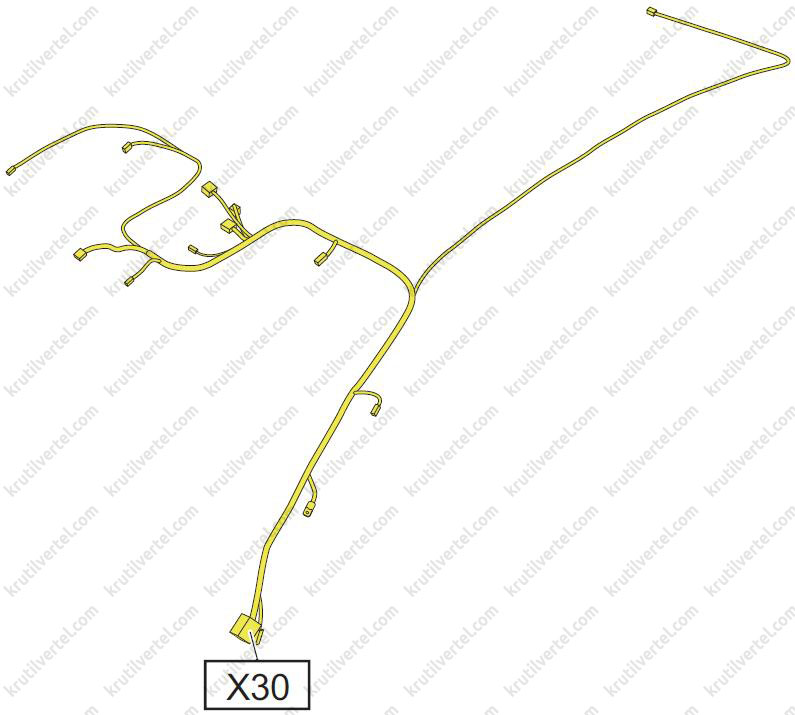

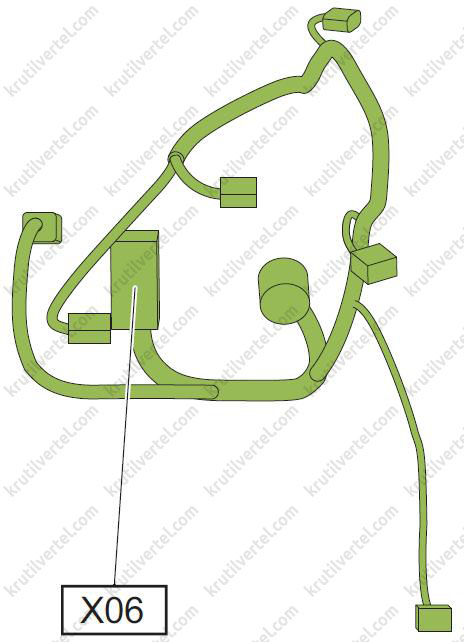

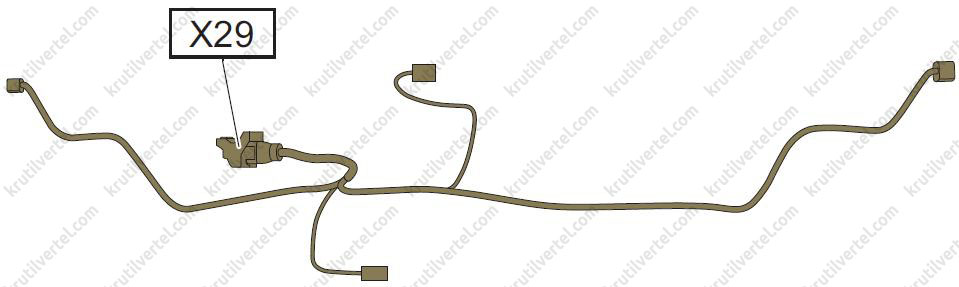

Правила нумерации разъемов жгутов проводов в данной электрической схеме зависят от конкретного жгута проводов. Например, разъем жгута проводов блока управления в жгуте проводов моторного отсека имеет номер С01, где С – код жгута проводов, а 01 – серийный номер разъема. В таблице ниже показаны жгуты проводов и соответствующие коды:

Код	Название жгута проводов

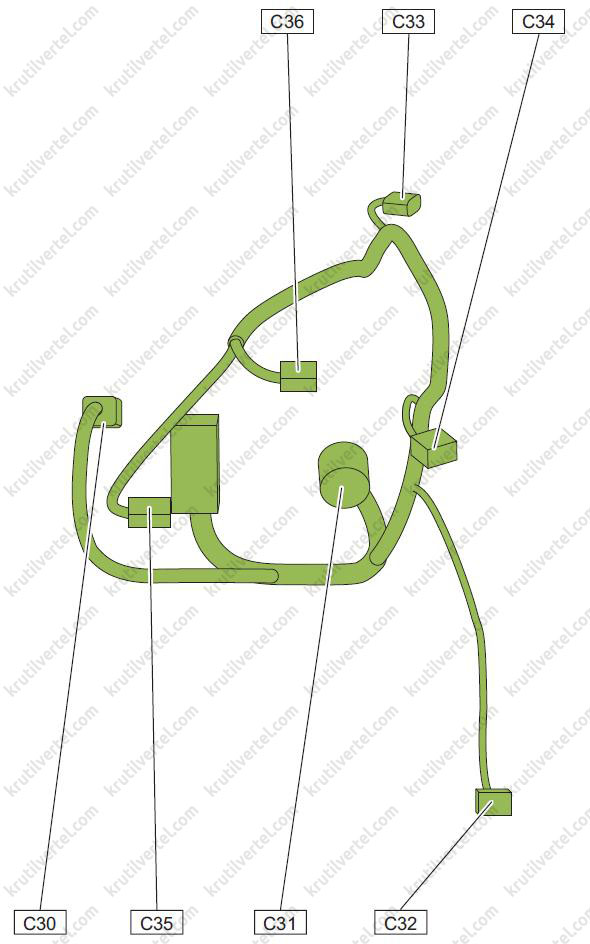

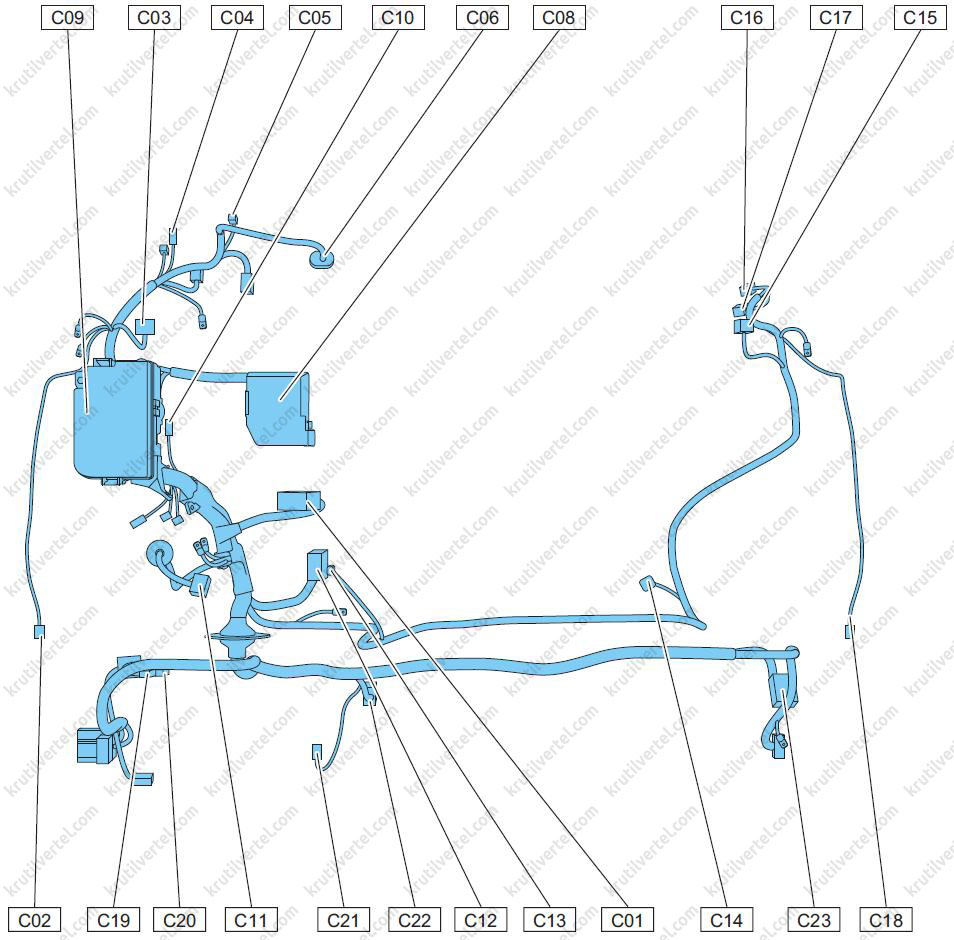

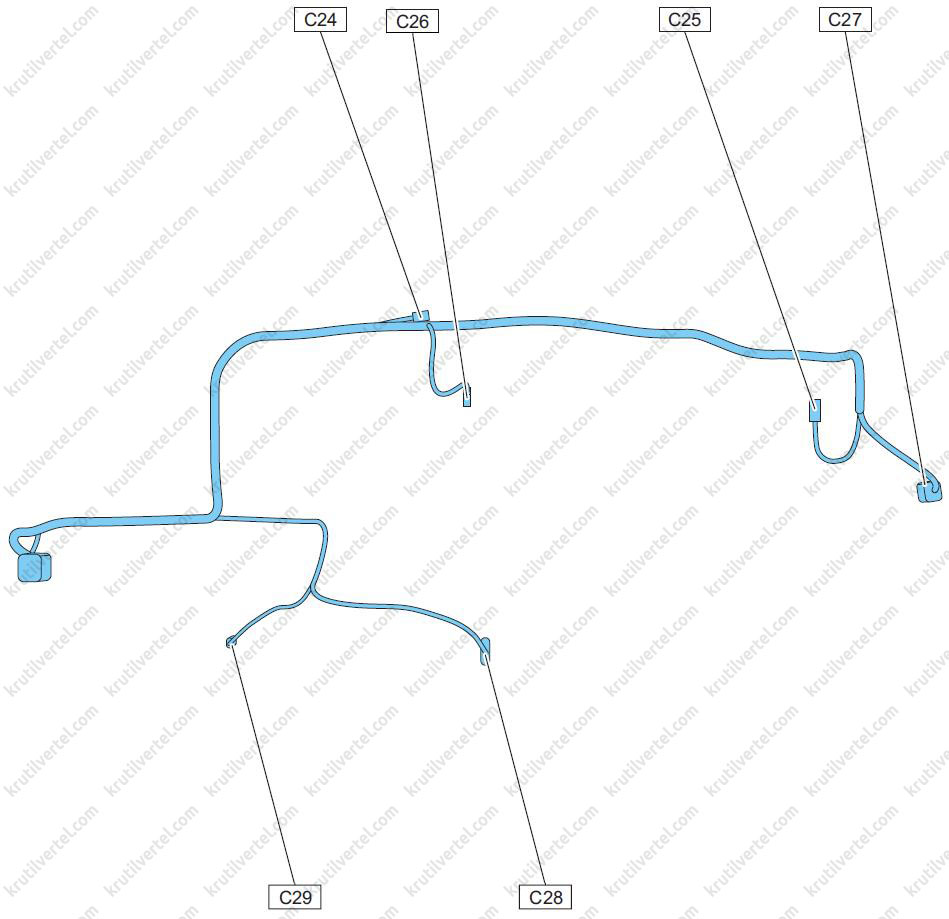

С–	Жгут проводов моторного отсека

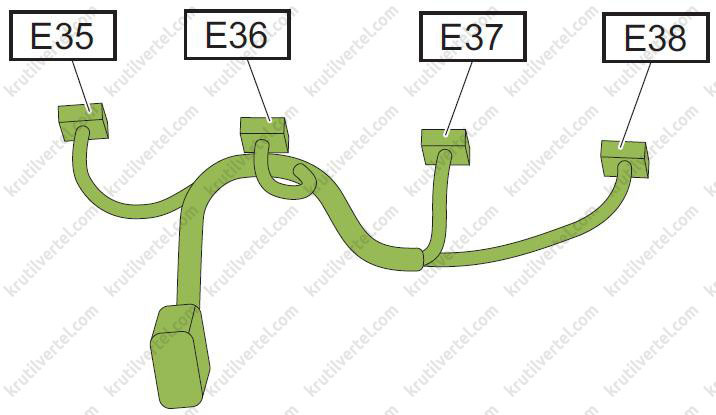

E–	Жгут проводов двигателя

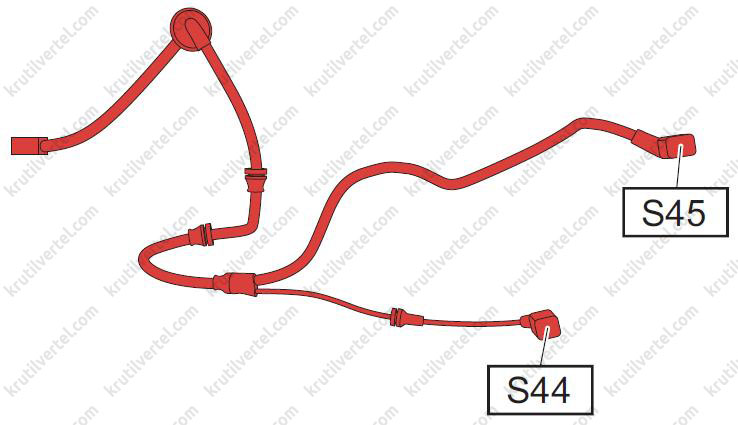

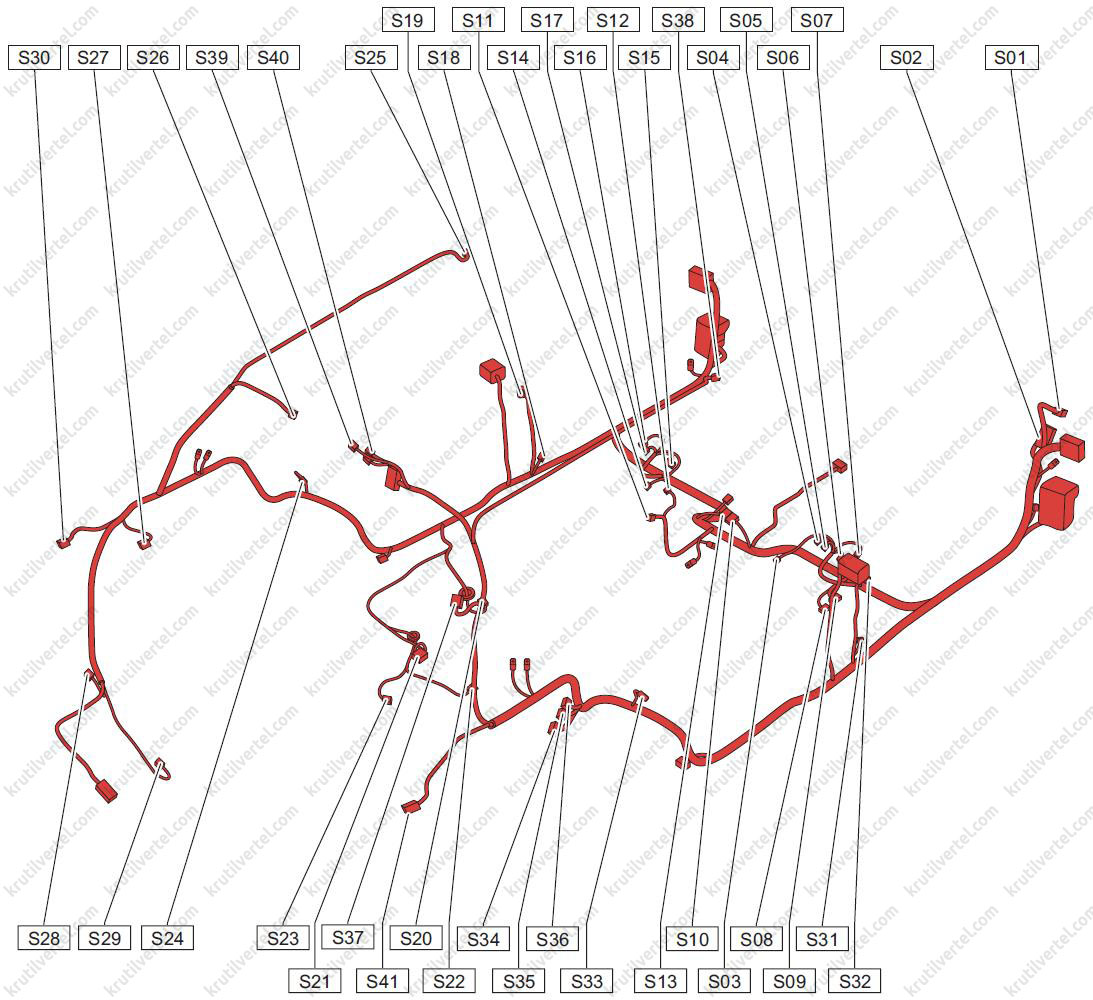

S–	Жгут проводов шасси

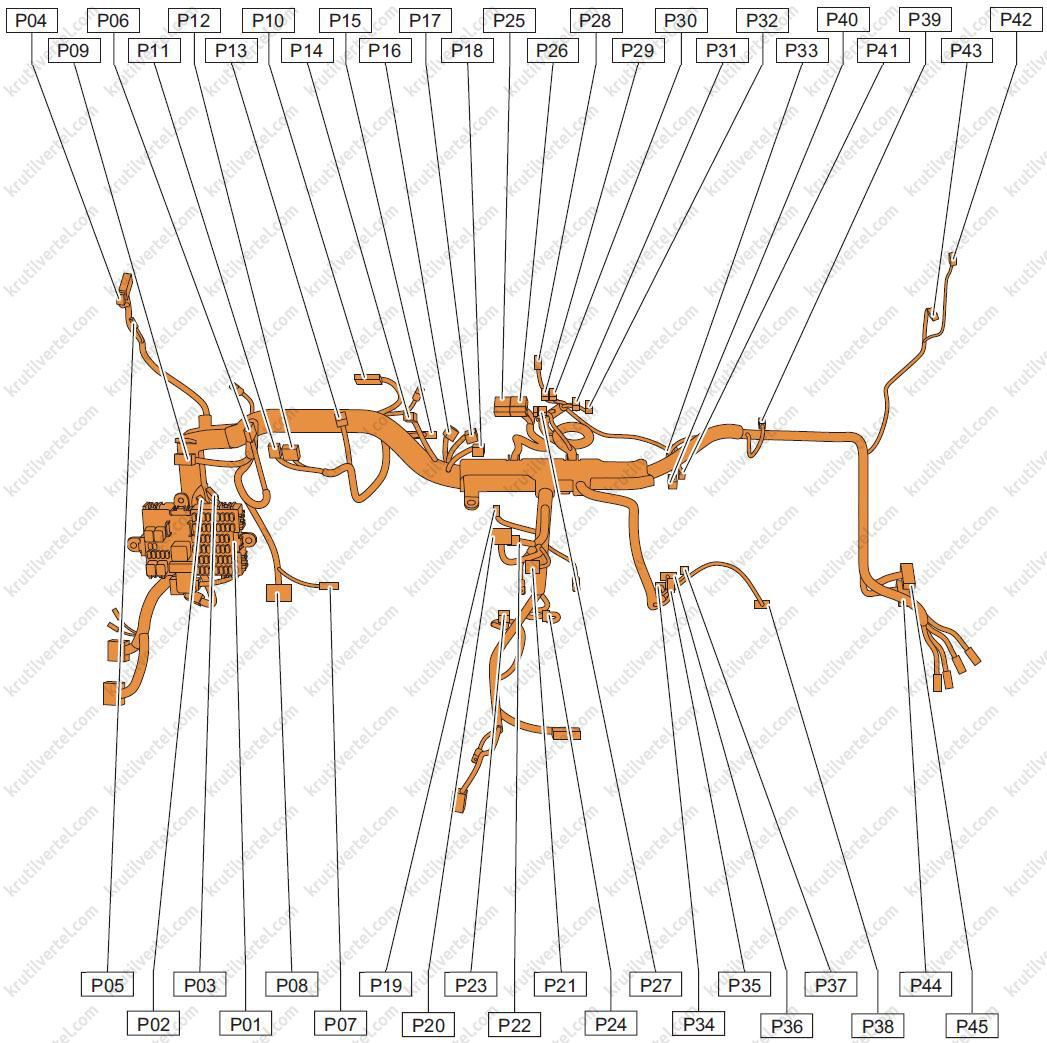

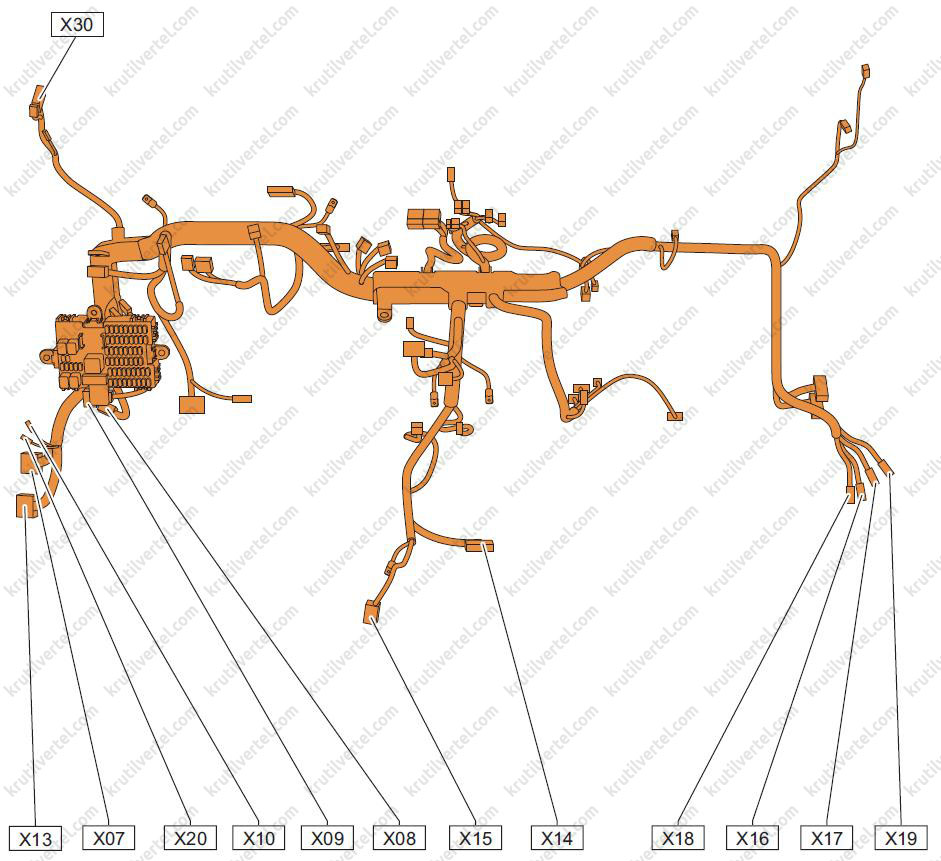

P–	Жгут проводов приборной панели (комбинации приборов)

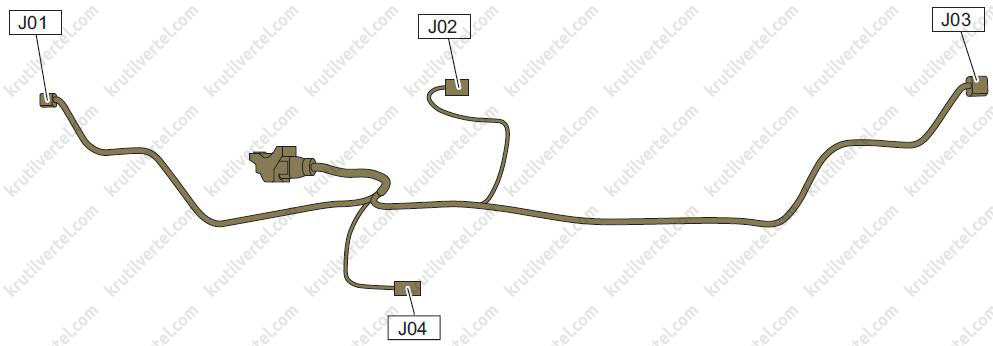

J–	Жгут проводов заднего бампера

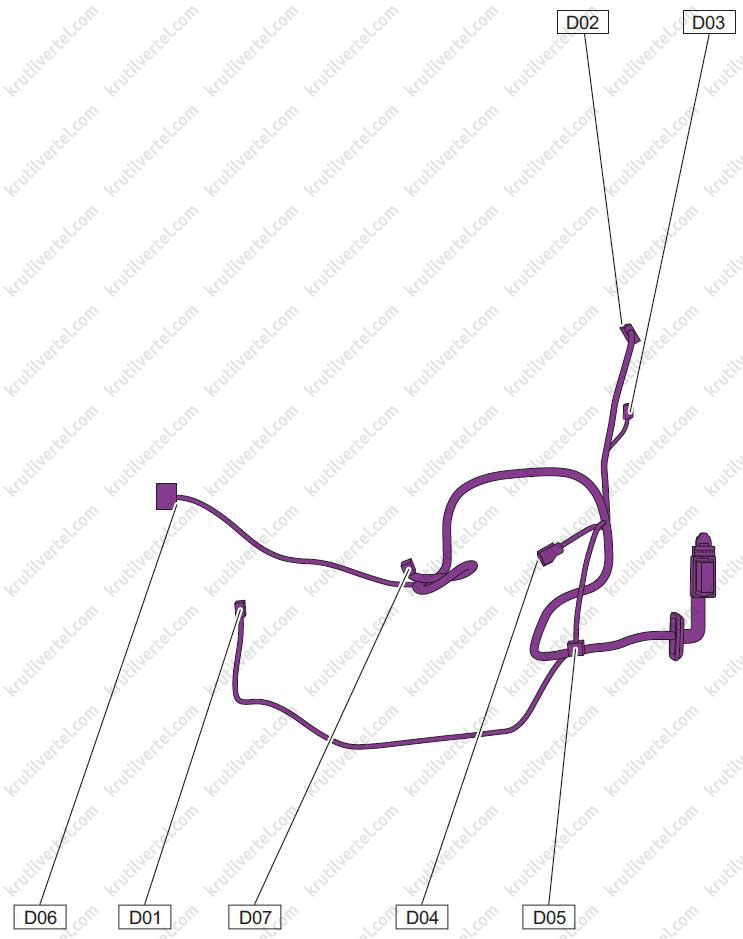

D–	Жгут проводов двери

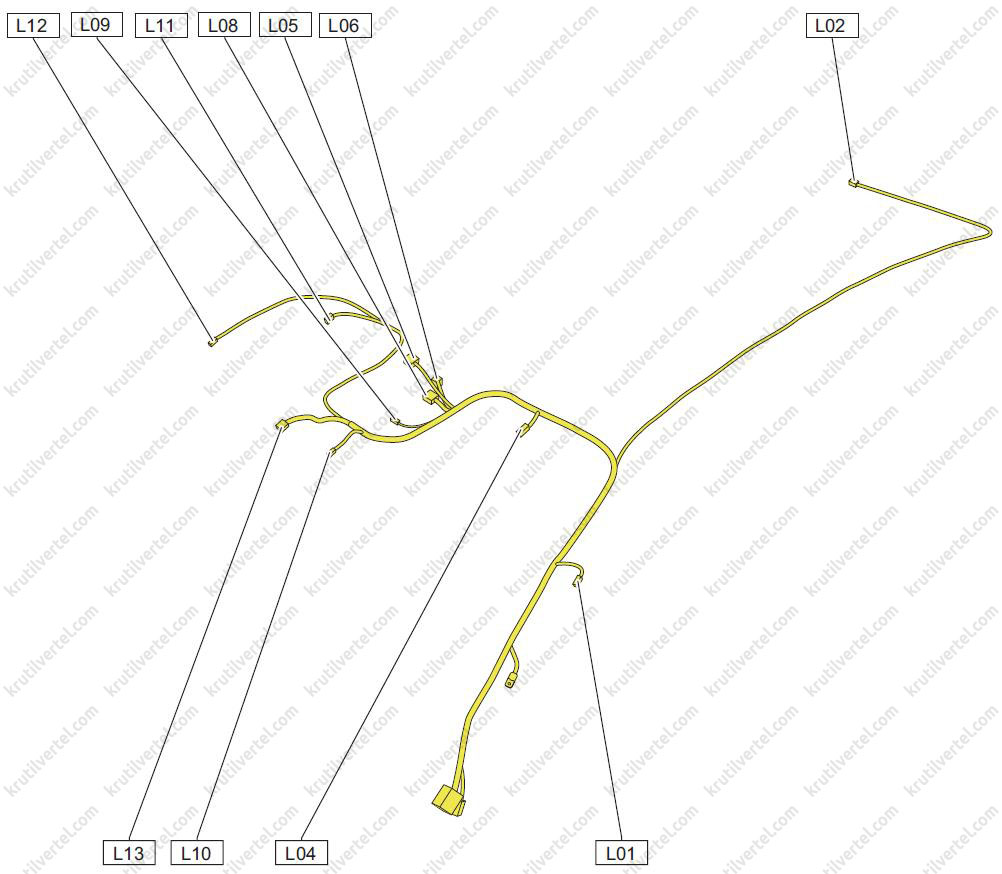

L–	Жгут проводов крыши

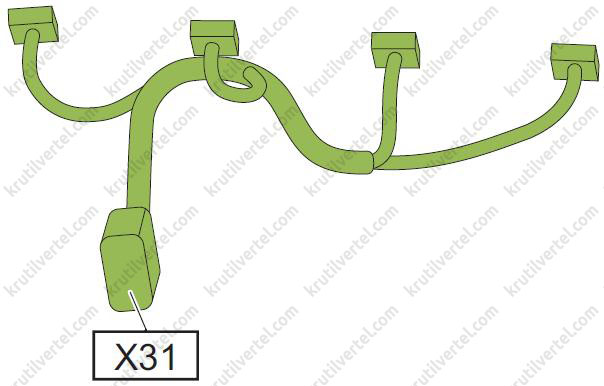

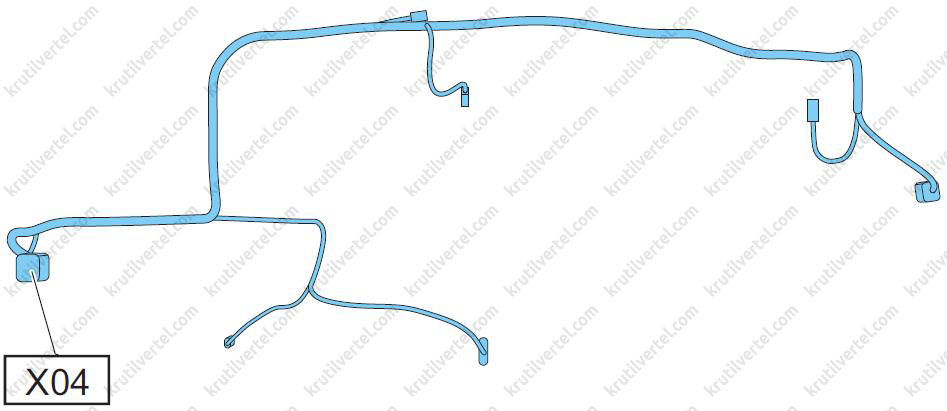

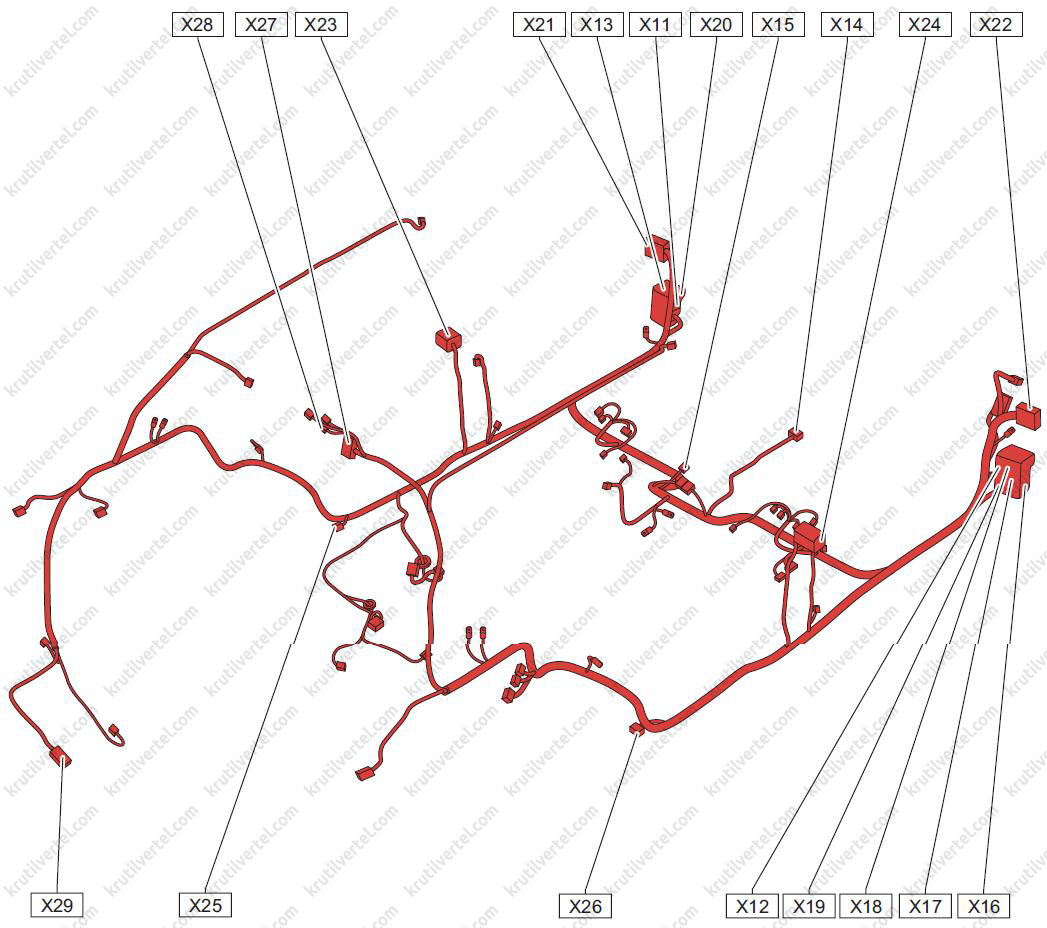

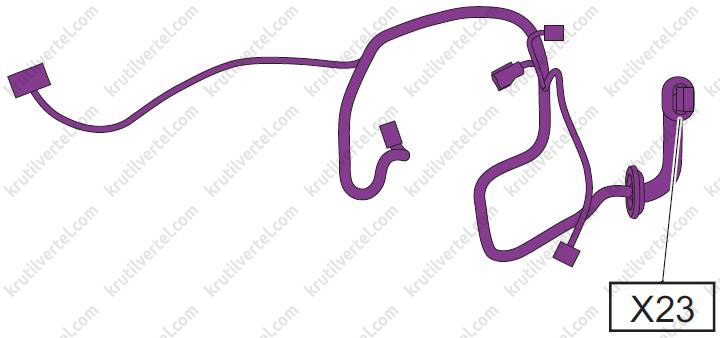

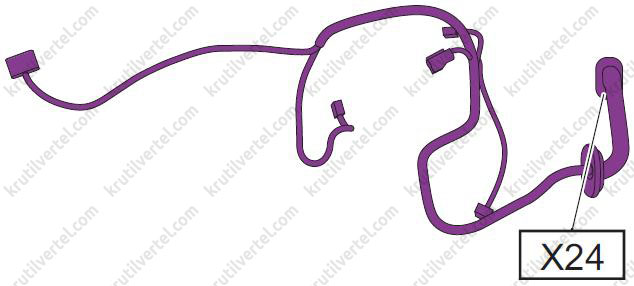

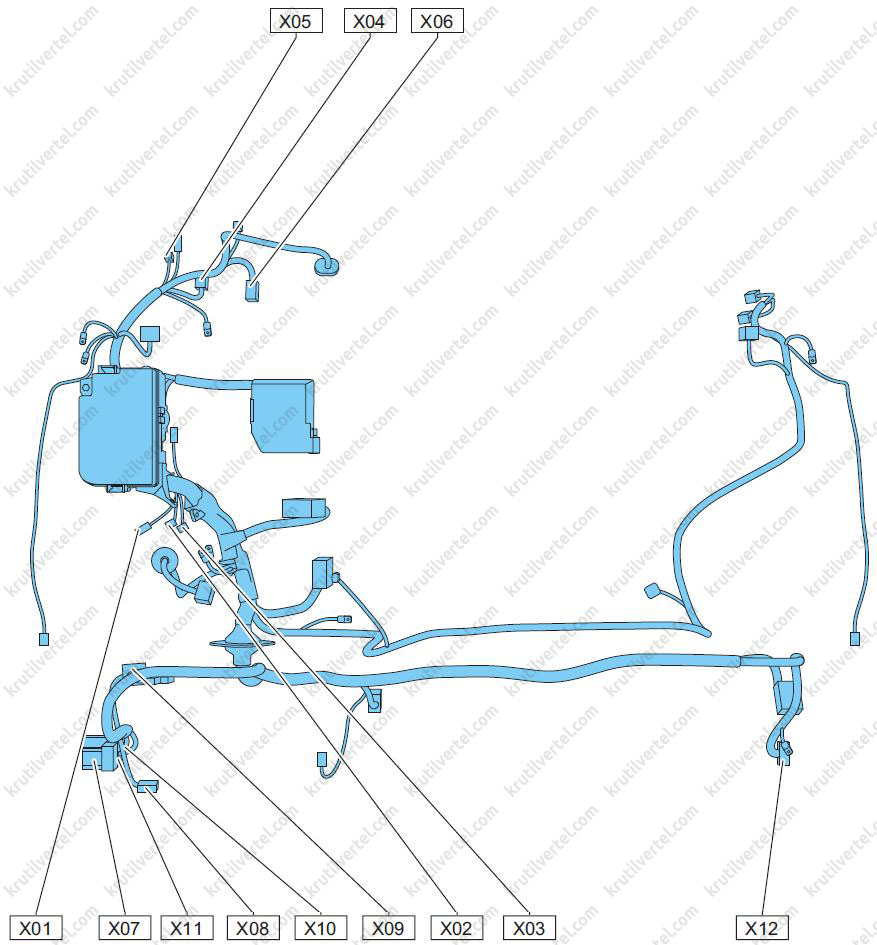

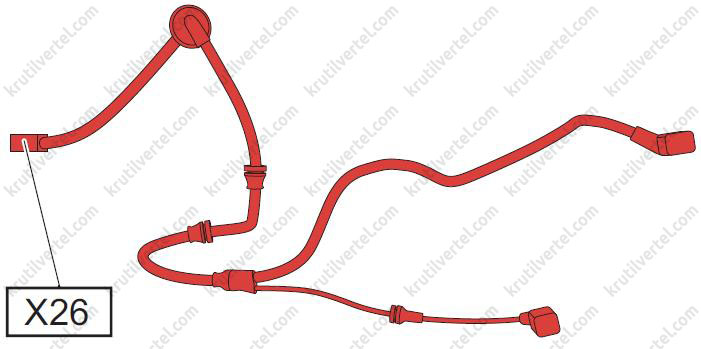

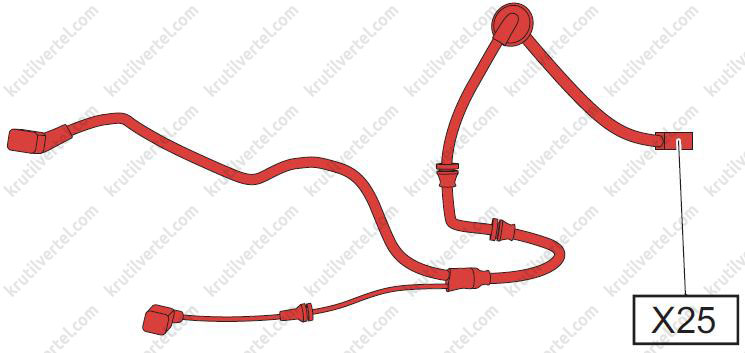

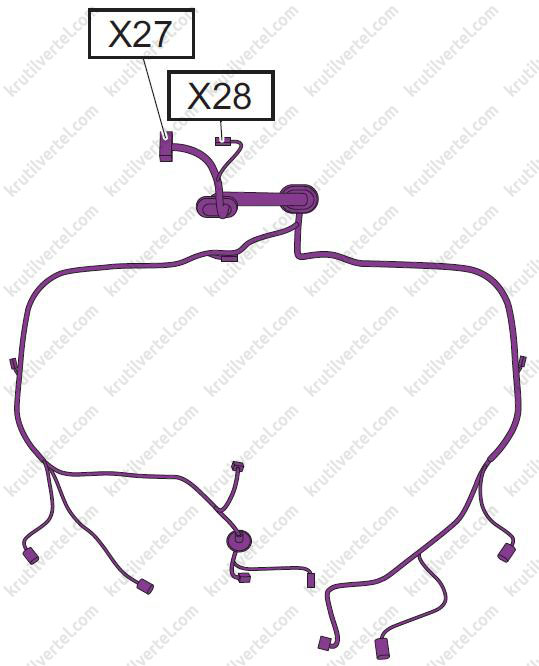

Х–	Соединительный разъем жгута проводов к жгуту проводов

Внимание:

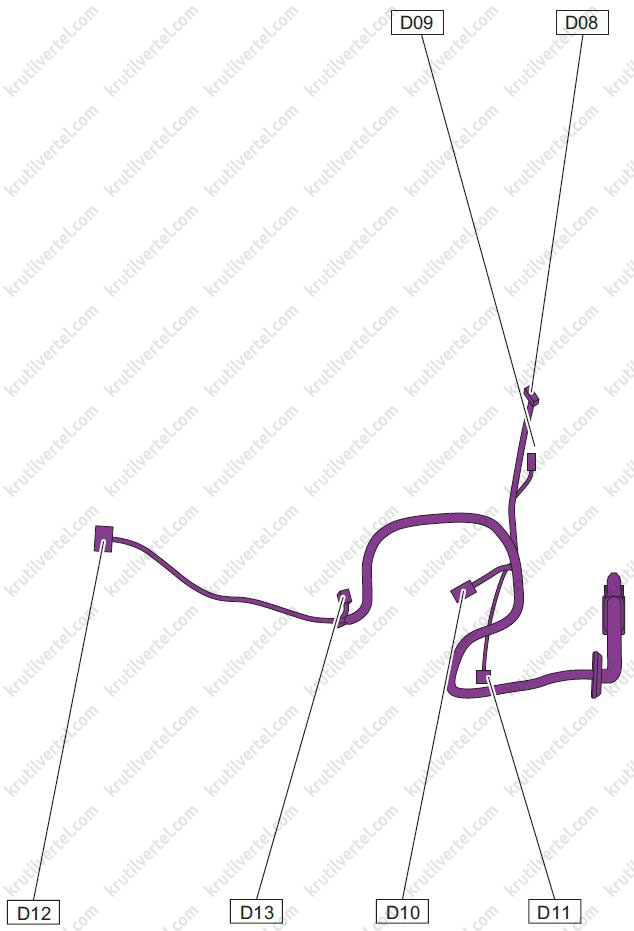

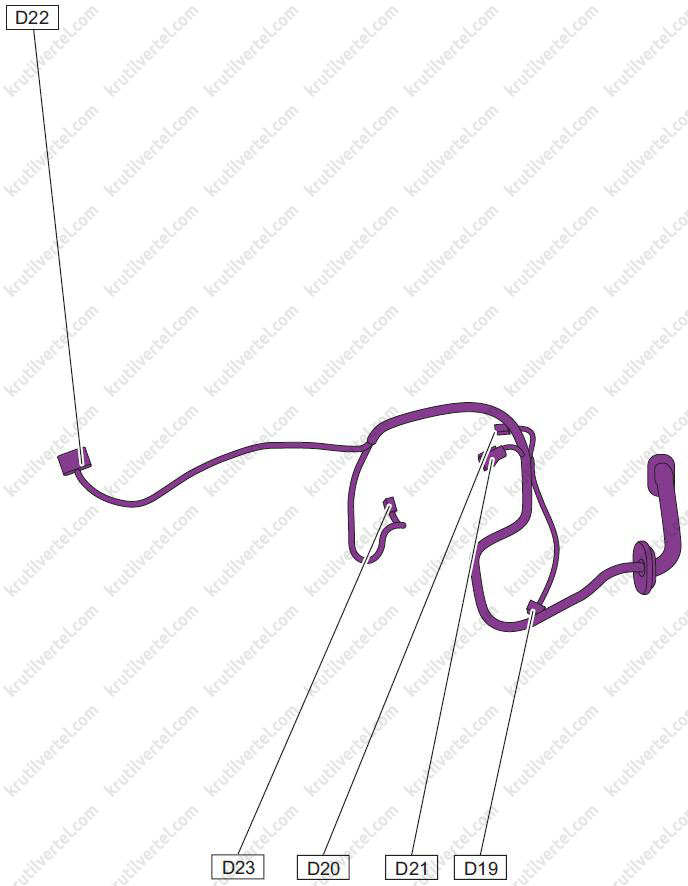

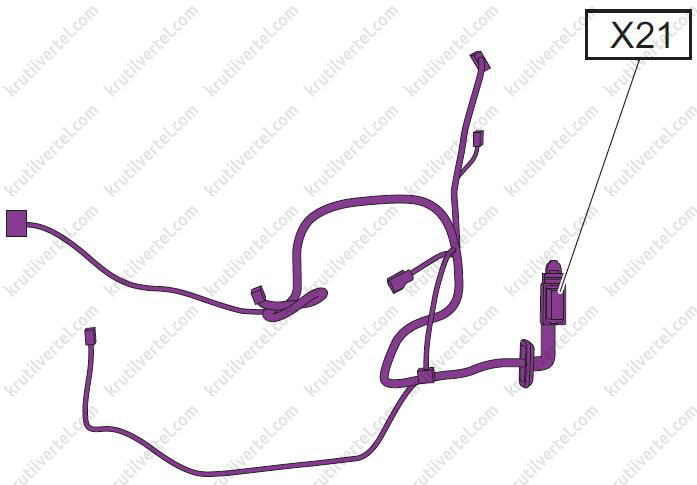

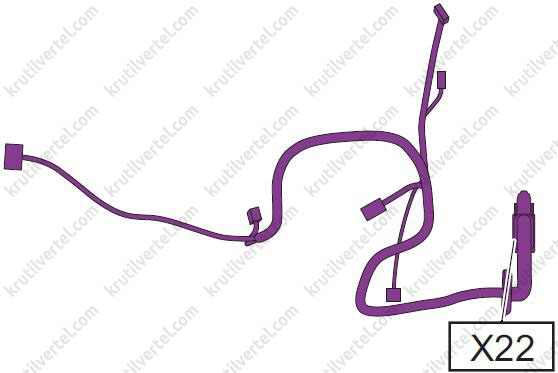

В дверной жгут проводов входят жгуты проводов пяти дверей (четыре боковые двери и дверь багажного отделения).

3. Наименование элемента.

4. Отображение информации о системах, подключенных к данной цепи.

5. Соединение между разъемами показывается тонкой сплошной линией и имеет серый цвет, отличающий его от физического жгута проводов, показываемого при помощи толстой сплошной линии того же цвета, что и сам провод.

6. Отображение цвета провода. Коды цветов приведены в следующей таблице:

Цветовой код	Основной цвет провода
ВK	Черный
BN	Коричневый
BU	Синий
GN	Зеленый
GY	Серый
LG	Светло-зеленый
LU	Голубой
OG	Оранжевый
PK	Розовый
RD	Красный
SR	Серебристый
VT	Фиолетовый (лиловый)
WH	Белый
YE	Желтый

Если у провода два цвета, первая буква обозначает цвет провода, вторая буква – цвет полосы, и буквы разделены знаком «/». Например: маркировка YE/WH означает, что жгут провода желтого цвета с белой полосой.

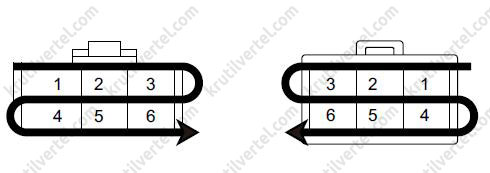

7. Отображение номеров выводов разъема. Имейте в виду, что последовательности номеров выводов для разъемов жгутов проводов, подключаемых и сопрягаемых друг с другом, «зеркально» отражают друг друга, как показано на рисунке ниже:

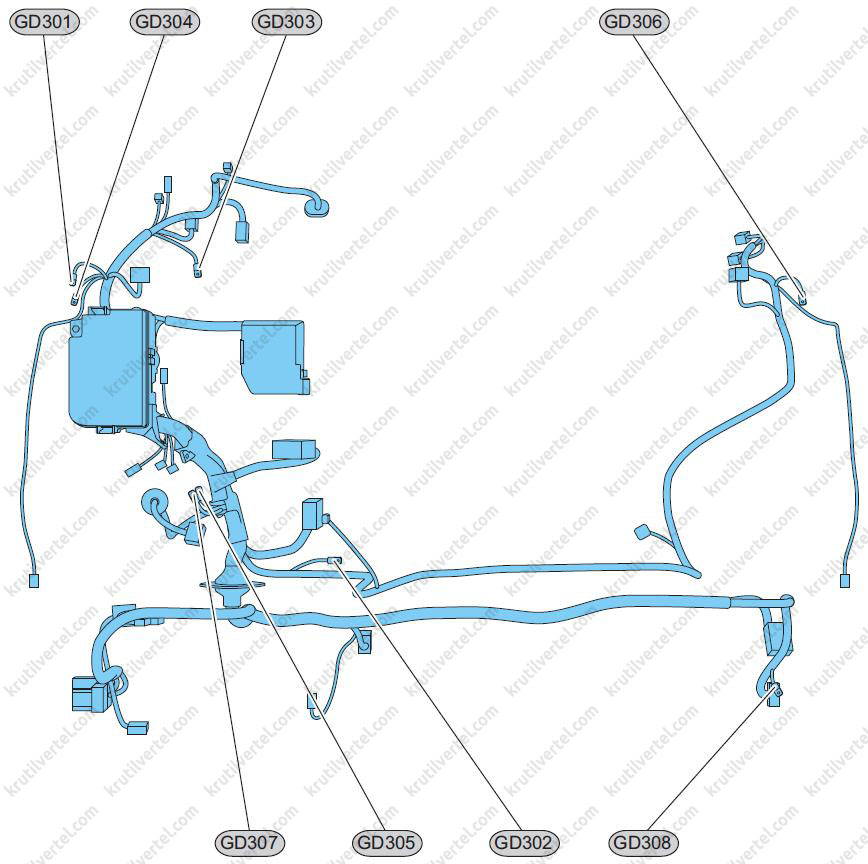

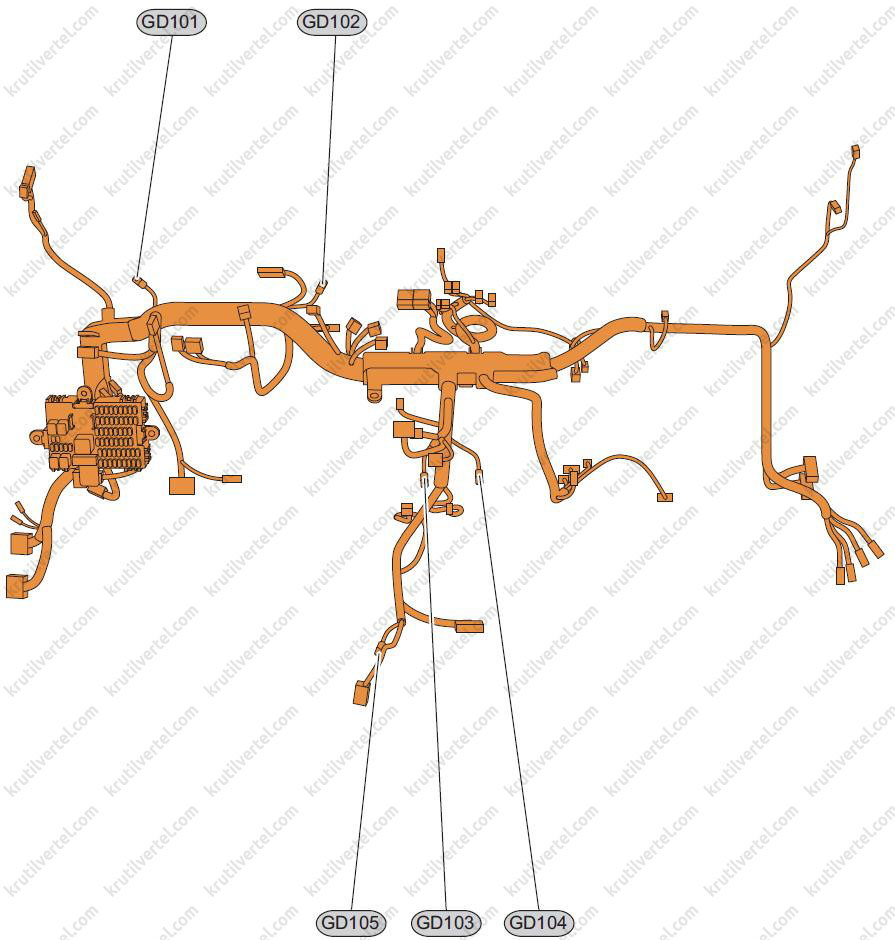

8. Номер точки «массы» является серийным номером, начинающимся с буквы GD. Расположение точки «массы» см. на схемах точек соединения с «массой».

9. Тип питания и предохранителя.

Для типа источника питания, подаваемого на предохранитель, +B представляет собой питание от аккумуляторной батареи, ACC представляет собой выход источника питания, когда переключатель зажигания находится в положении «ACC», IG1 представляет собой выход источника питания, когда переключатель зажигания находится в положении «ON».

10. Узловая точка.

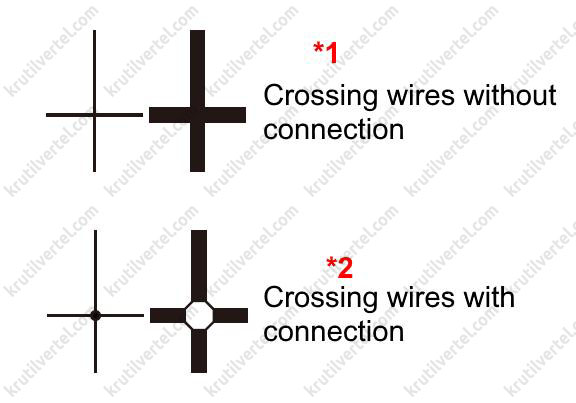

*Пересечение проводов без соединения

Пересечение проводов с соединением*

11. Номер предохранителя состоит из кода предохранителя и серийного номера. Код EF представляет предохранители в блоке предохранителей и реле моторного отсека; код DF представляет предохранители в блоке предохранителей и реле приборной панели (подробнее см. в соответствующих таблицах ниже).

12. Номер реле обозначается двумя заглавными латинскими буквами. Код ER обозначает реле в блоке предохранителей и реле моторного отсека; код DR обозначает реле в блоке предохранителей и реле приборной панели (подробнее см. в соответствующих таблицах ниже).

13. Заполненный серый оттенок означает электронный компонент, C08 представляет номер разъема жгута проводов.

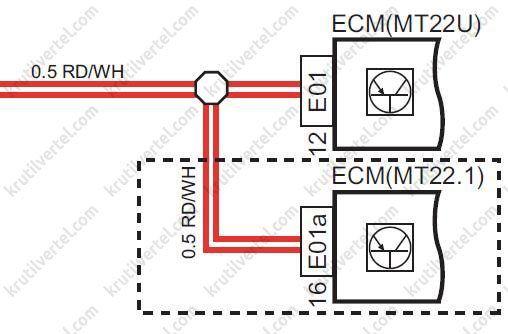

14. Если конструкция некоторой схемы отличается в силу модели или конфигурации автомобиля либо типа двигателя, данное место на электрической схеме отмечается пунктирной линией и описанием на полях.

15. Если между линиями и проводами цепей используется идентификатор в форме цифры 8, это означает, что в цепи используется витая пара. Витая пара главным образом используется для сигнальных цепей датчиков и цепей связи защитного оборудования.

Описание предохранителей

Примечание:

Замену предохранителей см. в соответствующем параграфе главы 1 данного руководства.

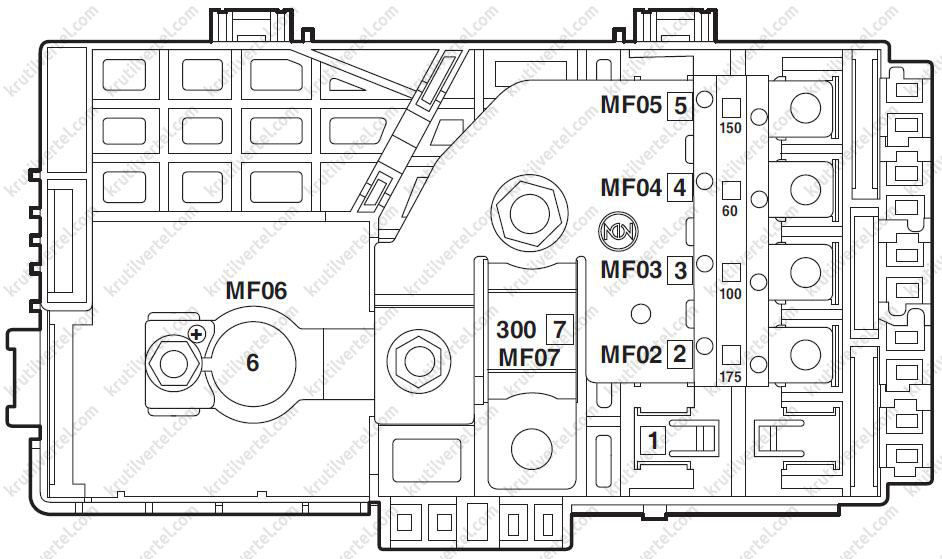

Коробка предохранителей аккумуляторной батареи (С08)

Обозначение предохранителя	Наименование	Сила тока
MF02	–	175 А
MF03	EPS	100 А
MF04	Вентилятор охлаждения с ШИМ-управлением	60 А
MF05	Блок предохранителей в моторном отсеке	150 А
MF06	–	–
MF07	Стартер/генератор	300 А

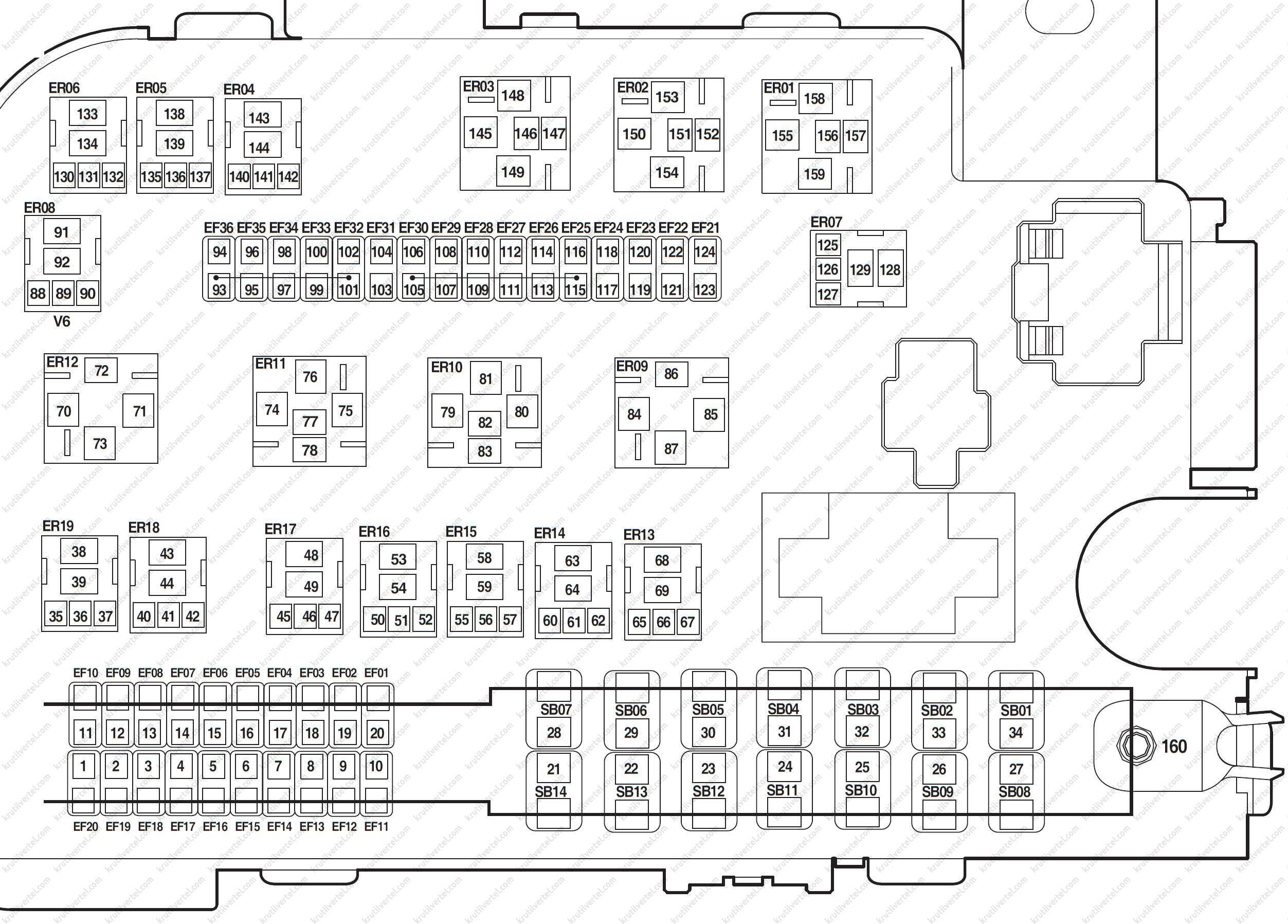

Блок предохранителей в моторном отсеке (С09)

Обозначение реле или предохранителя	Наименование	Сила тока
ER01	–	–
ER02	Главное реле	–
ER03	Реле вентилятора отопителя	–
ER04	Реле компрессора кондиционера	–
ER05	Реле ближнего/дальнего света	–
ER06	Реле обогревателя заднего стекла	–
ER07	Пусковое реле 1	–
ER08	Реле обогревателя ветрового стекла справа	–
ER09	–	–
ER10	–	–
ER11	–	–
ER12	–	–
ER13	Реле заднего стеклоочистителя	–
ER14	Пусковое реле 2	–
ER15	Реле звукового сигнала	–
ER16	Реле 1 переднего стеклоочистителя	–
ER17	Реле 2 переднего стеклоочистителя	–
ER18	Реле масляного насоса	–
ER19	Реле обогревателя ветрового стекла слева	–
EF01	Лампа дальнего света	15 А
EF02	Питание BDC 2	10 А
EF03	Питание BDC 4	10 А
EF04	Питание BDC 5	10 А
EF05	Питание BDC 6	10 А
EF06	Главное реле	30 А
EF07	Масляный насос	20 А
EF08	Звуковой сигнал	15 А
EF09	Реле компрессора кондиционера	10 А
EF10	Реле электропривода двери багажного отделения	10 А
EF11	Блок управления коробкой передач (ТСМ)	20 А
EF12	Блок управления двигателем (ЕСМ)	10 А
EF13	Датчик тока аккумуляторной батареи	5 А
EF14	Выключатель стоп-сигналов	10 А
EF15	Передний стеклоочиститель	25 А
EF16	Задний стеклоочиститель	20 А
EF17	Питание BDC 3	15 А
EF18	Питание BDC 7	15 А
EF19	Питание BDC 1	20 А
EF20	Питание BDC 8	15 А
EF21	Обогреватель наружного зеркала заднего вида	7,5 А
EF22	–	–
EF23	–	–
EF24	–	–
EF25	Корпус клапана двигателя	15 А
EF26	Катушка зажигания	15 А
EF27	Датчик двигателя	15 А
EF28	Выключатель стоп-сигналов	10 А
EF29	Блок управления двигателем (ЕСМ)	20 А
EF30	Реле катушки	10 А
EF31	–	–
EF32	–	–
EF33	Блок управления двигателем (ЕСМ)	10 А
EF34	EPBI	10 А
EF35	Адаптивный круиз-контроль	10 А
EF36	Блок управления коробкой передач (ТСМ)	10 А
SB01	EPBI	40 А
SB02	Пусковое реле	30 А
SB03	Реле обогревателя ветрового стекла справа	30 А
SB04	Вентилятор отопителя	40 А
SB05	Реле ACC/IG1	30 А
SB06	Постоянный источник питания 1 приборной панели	60 А
SB07	Блок управления электропривода двери багажного отделения	30 А
SB08	EPBI	60 А
SB09	Реле обогревателя ветрового стекла слева	30 А
SB10	–	–
SB11	Блок управления защиты от защемления 2	30 А
SB12	Блок управления защиты от защемления 1	30 А
SB13	Постоянный источник питания 2 приборной панели	60 А
SB14	Обогреватель заднего стекла	30 А

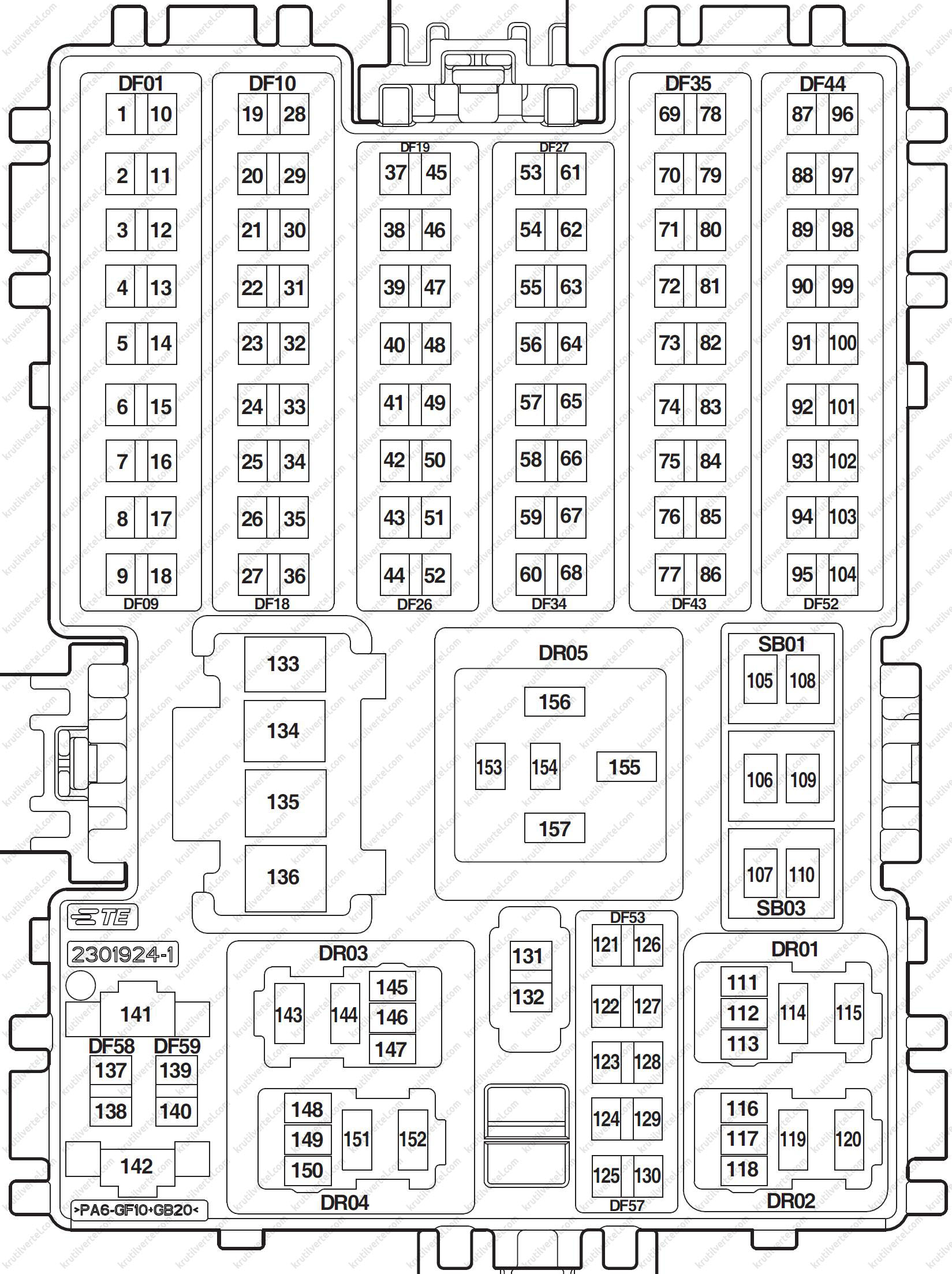

Блок предохранителей на приборной панели (Р01)

Обозначение реле или предохранителя	Наименование	Сила тока
DR01	–	–
DR02	–	–
DR03	Реле IG1	–
DR04	Реле АСС	–
DF01	Радиочастотный приемник	7,5 А
DF02	Интерфейс OBD (DLC)	10 А
DF03	Электронный механизм управления переключением передач	15 А
DF04	Комбинация приборов / Поворотный соединитель	10 А
DF05	Блок бортовой информационно-развлекательной системы	20 А
DF06	–	–
DF07	Центральная панель управления	10 А
DF08	Помощь слева/справа сзади	10 А
DF09	–	–
DF10	Блок управления верхним люком	20 А
DF11	Датчик дождя / освещенности	10 А
DF12	EPB / Центральный переключатель	10 А
DF13	Обогреватель водителя	15 А
DF14	Задний обогреватель	10 А
DF15	–	–
DF16	–	–
DF17	–	–
DF18	–	–
DF19	–	–
DF20	–	–
DF21	–	–
DF22	–	–
DF23	Экстренный вызов SOS - TCU	10 А
DF24	–	–
DF25	–	–
DF26	–	–
DF27	Экстренный вызов SOS	10 А
DF28	Блок переключателей на приборной панели	7,5 А
DF29	Icar-BDC / Блок бортовой информационно-развлекательной системы	10 А
DF30	Передний USB-интерфейс	10 А
DF31	Розетка питания	15
DF32	Задний зарядный USB-разъем / Модуль беспроводного зарядного устройства	10 А
DF33	–	–
DF34	–	–
DF35	Блок управления подушками безопасности	10 А
DF36	Блок управления защиты от защемления	10 А
DF37	Блок управления EPS	10 А
DF38	Icar-BDC / Блок переключателей на приборной панели	10 А
DF39	Блок управления заднего радара	7,5 А
DF40	Переключатель стеклоподъемника	10 А
DF41	ЕТС	7,5 А
DF42	Задний обогреватель	10 А
DF43	–	–
DF44	Электронный механизм управления переключением передач	10 А
DF45	Управление съездом с полосы движения / Верхний люк	10 А
DF46	Icar-BDC / Блок комбинированного переключателя	15 А
DF47	Обогреватель водителя	10 А
DF48	Панель приборов / Центральная панель управления / Генератор отрицательных и положительных ионов	10 А
DF49	–	–
DF50	–	–
DF51	–	–
DF52	–	–
DF53	–	–
DF54	–	–
DF55	–	–
DF56	–	–
DF57	–	–
DF58	–	–
DF59	–	–
SB15	Электропривод водительского сиденья	30 А
SB16	Электропривод пассажирского сиденья	30 А

Описание жгутов проводов

Соединительный разъем жгута проводов к жгуту проводов (Х–)

Код провода	Наименование разъема А	Наименование разъема В
Х01	Жгут проводов моторного отсека к жгуту проводов двигателя (1)	Жгут проводов двигателя (1) к жгуту проводов моторного отсека
Х02	Жгут проводов моторного отсека к жгуту проводов двигателя (2)	Жгут проводов двигателя (2) к жгуту проводов моторного отсека
Х03	Жгут проводов моторного отсека к жгуту проводов двигателя (3)	Жгут проводов двигателя (3) к жгуту проводов моторного отсека
Х04	Жгут проводов моторного отсека к жгуту проводов переднего модуля	Жгут проводов переднего модуля к жгуту проводов моторного отсека
Х05	Жгут проводов моторного отсека к жгуту проводов переднего модуля (от панорамной камеры к HU)	Жгут проводов переднего модуля (от панорамной камеры к HU) к жгуту проводов моторного отсека
Х06	Жгут проводов моторного отсека к жгуту проводов коробки передач	Жгут проводов коробки передач к жгуту проводов моторного отсека
Х07	Жгут проводов моторного отсека к жгуту проводов приборной панели (левый 1)	Жгут проводов приборной панели (левый 1) к жгуту проводов моторного отсека
Х08	Жгут проводов моторного отсека к жгуту проводов приборной панели (левый 2)	Жгут проводов приборной панели (левый 2) к жгуту проводов моторного отсека
Х09	Жгут проводов моторного отсека к жгуту проводов приборной панели (левый 3)	Жгут проводов приборной панели (левый 3) к жгуту проводов моторного отсека
Х10	Жгут проводов моторного отсека к жгуту проводов приборной панели (от панорамной камеры к HU)	Жгут проводов приборной панели (от панорамной камеры к HU) к жгуту проводов моторного отсека
Х11	Жгут проводов моторного отсека к жгуту проводов шасси (левый 1)	Жгут проводов шасси (левый 1) к жгуту проводов моторного отсека
Х12	Жгут проводов моторного отсека к жгуту проводов шасси (правый 1)	Жгут проводов шасси (правый 1) к жгуту проводов моторного отсека
Х13	Жгут проводов шасси к жгуту проводов приборной панели (левый 1)	Жгут проводов приборной панели (левый 1) к жгуту проводов шасси
Х14	Жгут проводов шасси к жгуту проводов приборной панели (средний 1)	Жгут проводов приборной панели (средний 1) к жгуту проводов шасси
Х15	Жгут проводов шасси к жгуту проводов приборной панели (средний 2)	Жгут проводов приборной панели (средний 2) к жгуту проводов шасси
Х16	Жгут проводов шасси к жгуту проводов приборной панели (коаксиальная антенна GPS)	Жгут проводов приборной панели (коаксиальная антенна GPS) к жгуту проводов шасси
Х17	Жгут проводов шасси к жгуту проводов приборной панели (коаксиальная радиоантенна) - экспортная модель	Жгут проводов приборной панели (коаксиальная радиоантенна) - экспортная модель к жгуту проводов шасси
Х18	APA к HU (камера - задняя)	HU (камера - задняя) к APA
Х19	APA к HU (камера - правая)	HU (камера - правая) к APA
Х20	APA к HU (камера - левая)	HU (камера - левая) к APA
Х21	Жгут проводов шасси к жгуту проводов левой передней двери	Жгут проводов левой передней двери к жгуту проводов шасси
Х22	Жгут проводов шасси к жгуту проводов правой передней двери	Жгут проводов правой передней двери к жгуту проводов шасси
Х23	Жгут проводов шасси к жгуту проводов левой задней двери	Жгут проводов левой задней двери к жгуту проводов шасси
Х24	Жгут проводов шасси к жгуту проводов правой задней двери	Жгут проводов правой задней двери к жгуту проводов шасси
Х25	Жгут проводов шасси к жгуту проводов электродвигателя стояночного тормоза (левый)	Жгут проводов электродвигателя стояночного тормоза (левый) к жгуту проводов шасси
Х26	Жгут проводов шасси к жгуту проводов электродвигателя стояночного тормоза (правый)	Жгут проводов электродвигателя стояночного тормоза (правый) к жгуту проводов шасси
Х27	Жгут проводов шасси к жгуту проводов двери багажного отделения	Жгут проводов двери багажного отделения к жгуту проводов шасси
Х28	Жгут проводов шасси к жгуту проводов задней камеры	Жгут проводов задней камеры к жгуту проводов шасси
Х29	Жгут проводов шасси к жгуту проводов заднего бампера (2)	Жгут проводов заднего бампера (2) к жгуту проводов шасси
Х30	Жгут проводов приборной панели к жгуту проводов крыши (левый)	Жгут проводов крыши (левый) к жгуту проводов приборной панели
Х31	Жгут проводов двигателя к жгуту проводов топливной форсунки	Жгут проводов топливной форсунки к жгуту проводов двигателя

Жгут проводов шасси (S–)

Код провода	Наименование разъема
S01	BDC-J4
S02	BDC-J3
S03	Датчик ремня безопасности переднего пассажира
S04	Датчик сиденья переднего пассажира
S05	Модуль обогревателя сиденья переднего пассажира
S06	Модуль подушки безопасности сиденья переднего пассажира
S07	Электропривод сиденья переднего пассажира
S08	Блок управления защиты от защемления окон A
S09	Блок управления защиты от защемления окон В
S10	Блок управления подушками безопасности В
S11	Переключатель обогревателя заднего сиденья
S12	Задний USB-разъем
S13	Блок управления подушками безопасности А
S14	Датчик ремня безопасности водителя
S15	Электрический регулятор и блок управления обогревателя сиденья водителя
S16	Модуль подушки безопасности сиденья водителя
S17	Электропривод сиденья водителя
S18	Датчик удара на стороне водителя
S19	Дверной контактный выключатель (левый передний)
S20	Топливный насос
S21	Блок управления обогревателя заднего сиденья
S22	Датчик давления в топливном баке
S23	Запорный клапан угольного адсорбера
S24	Дверной контактный выключатель (левый задний)
S25	Левая шторка безопасности
S26	Радиочастотный приемник
S27	Лампа освещения багажного отделения
S28	Блок управления заднего радара
S29	Внутренняя задняя антенна
S30	Задний комбинированный фонарь I - левый
S31	Датчик удара на стороне пассажира
S32	Дверной контактный выключатель (правый передний)
S33	Дверной контактный выключатель (правый задний)
S34	Блок управления двери багажного отделения 3
S35	Блок управления двери багажного отделения 2
S36	Блок управления двери багажного отделения 1
S37	Приводная стойка электропривода двери багажного отделения
S38	Правая шторка безопасности
S39	Радио/DVD
S40	GPS-антенна
S41	Задний комбинированный фонарь I - правый
S42	Электронный стояночный тормоз (левый)
S43	Датчик скорости колеса (левый задний)
S44	Электронный стояночный тормоз (правый)
S45	Датчик скорости колеса (правый задний)

Жгут проводов крыши (L–)

Код провода	Наименование разъема
L01	Обогреватель ветрового стекла - левый, отрицательный
L02	Плафон - левый задний (панорамный люк)
L03	Задний плафон (стандартный люк)
L04	Лампа подсветки косметического зеркала (левая)
L05	Переключатель SOS
L06	Блок управления верхнего люка (панорамный)
L07	Блок управления верхнего люка (стандартный)
L08	Передний плафон + люк
L09	Микрофон
L10	Датчик дождя/наружной освещенности
L11	Лампа подсветки косметического зеркала (правая)
L12	Обогреватель ветрового стекла - правый, отрицательный
L13	Блок управления системы отслеживания отклонения от полосы движения

Жгут проводов заднего бампера (J–)

Код провода	Наименование разъема
J01	Задний ультразвуковой датчик (левый угол)
J02	Задний ультразвуковой датчик (средний)
J03	Задний ультразвуковой датчик (правый угол)
J04	Задний противотуманный фонарь

Жгут проводов двигателя (Е–)

Код провода	Наименование разъема
E01	Передний датчик кислорода
E02	Задний датчик кислорода
E03	Масляный насос переменного рабочего объема
E04	Управляющий клапан PCJ
E05	Выпускной клапан управления подачей масла
E06	Впускной клапан управления подачей масла
E07	Катушка зажигания цилиндра №1
E08	Катушка зажигания цилиндра №2
E09	Катушка зажигания цилиндра №3
E10	Катушка зажигания цилиндра №4
E11	Топливный насос высокого давления
E12	Датчик положения распределительного вала впускных клапанов
E13	Датчик температуры и давления воздуха на впуске
E14	Электронная дроссельная заслонка
E15	Датчик давления топлива
E16	Датчик давления и температуры наддува
E17	Электромагнитный клапан адсорбера
E18	Датчик десорбции высокого давления
E19	Впускной предохранительный клапан
E20	Датчик температуры охлаждающей жидкости
E21	Соединение со жгутом проводов
E22	Датчик положения распределительного вала выпускных клапанов
E23	Исполнительный механизм перепускного клапана выхлопных газов
E24	ECU-1
E25	Стартер / генератор
E26	Плюсовой контакт стартера
E27	Датчик детонации
E28	Плюсовой контакт генератора
E29	Генератор
E30	Компрессор кондиционера
E31	Стартер
E32	Датчик давления масла
E33	Электрический вспомогательный насос охлаждающей жидкости
E34	Датчик положения коленчатого вала
E35	Топливная форсунка цилиндра №1
E36	Топливная форсунка цилиндра №2
E37	Топливная форсунка цилиндра №3
E38	Топливная форсунка цилиндра №4

Жгут проводов моторного отсека (С–)

Код провода	Наименование разъема
C01	ECU-2
C02	Датчик скорости колеса (левый передний)
C03	Передняя блок-фара (левая)
C04	Звуковой сигнал 2
C05	Вентилятор системы охлаждения с ШИМ-управлением
C06	Передний датчик удара на стороне водителя
C07	Вывод постоянного питания блока предохранителей в моторном отсеке
C08	Положительный полюс аккумуляторной батареи - STT - питание блока предохранителей
C09	Блок предохранителей в моторном отсеке
C10	Датчик тока аккумуляторной батареи
C11	Электродвигатель переднего стеклоочистителя
C12	EPBI
C13	Датчик уровня тормозной жидкости
C14	Датчик давления в контуре кондиционера
C15	Передняя блок-фара (правая)
C16	Электродвигатель переднего стеклоомывателя
C17	Электродвигатель заднего стеклоомывателя
C18	Датчик скорости колеса (правый передний)
C19	Блок управления переключением передач А
C20	Блок управления переключением передач В
C21	Выключатель стоп-сигналов
C22	Датчик положения педали акселератора
C23	BDC-J5
C24	Датчик капота двигателя
C25	Передний датчик удара на стороне пассажира
C26	Панорамная передняя камера HD
C27	Звуковой сигнал 1
C28	Блок управления адаптивного круиз-контроля
C29	Датчик наружной температуры
C30	Блок управления коробкой передач
C31	Корпус клапанов коробки передач
C32	Датчик температуры масла
C33	Исполнительный механизм переключения передач
C34	Датчик передач PRND
C35	Датчик скорости входного вала 1 - UAES
C36	Датчик скорости входного вала 2 - UMC

Жгут проводов двери (D–)

Код провода	Наименование разъема
D01	Кнопка дверной ручки и антенна (левая передняя дверь)
D02	Наружное зеркало заднего вида (левая передняя дверь)
D03	Панорамная камера - левая
D04	Электродвигатель стеклоподъемника 1 (левая передняя дверь, четыре двери, функция защиты от защемления)
D05	Динамик 1 (левая передняя дверь)
D06	Переключатель стеклоподъемника - главный (четыре двери, функция защиты от защемления)
D07	Электропривод замка двери (левая передняя дверь)
D08	Наружное зеркало заднего вида (правая передняя дверь)
D09	Панорамная камера - правая
D10	Электродвигатель стеклоподъемника (правая передняя дверь)
D11	Динамик 1 (правая передняя дверь)
D12	Переключатель стеклоподъемника - дополнительный (функция защиты от защемления)
D13	Электропривод замка двери (правая передняя дверь)
D14	Динамик 1 (левая задняя дверь)
D15	Боковая антенна (левая)
D16	Электродвигатель стеклоподъемника (левая задняя дверь)
D17	Переключатель стеклоподъемника - левая задняя дверь (функция защиты от защемления)
D18	Электропривод замка двери (левая задняя дверь)
D19	Динамик 1 (правая задняя дверь)
D20	Боковая антенна (правая)
D21	Электродвигатель стеклоподъемника (правая задняя дверь)
D22	Переключатель стеклоподъемника - правая задняя дверь (функция защиты от защемления)
D23	Электропривод замка двери (правая задняя дверь)
D24	Обогреватель заднего стекла, отрицательный
D25	Задний комбинированный фонарь II - правый
D26	Электропривод замка двери багажного отделения (модели с высоким уровнем комплектации)
D27	Электропривод замка двери багажного отделения (модели с низким уровнем комплектации)
D28	Выключатель электропривода закрывания двери багажного отделения
D29	Высокорасположенный стоп-сигнал
D30	Обогреватель заднего стекла, положительный
D31	Зуммер двери багажного отделения
D32	Фонарь подсветки номерного знака - левый
D33	Панорамная задняя камера HD
D34	Камера заднего вида
D35	Электродвигатель заднего стеклоочистителя
D36	Задний комбинированный фонарь II - левый

Жгут проводов приборной панели (P–)

Код провода	Наименование разъема
P01	Блок предохранителей на приборной панели
P02	Сигнал EPS
P03	Питание EPS
P04	Твитер - левый передний
P05	Обогреватель ветрового стекла - левый положительный
P06	Блок комбинированного переключателя - освещение
P07	Динамик аварийной сигнализации
P08	Интерфейс OBD (DLC)
P09	Блок переключателей на приборной панели
P10	SOS - Система телематического управления TCU
P11	Спиральный кабель (подушка безопасности водителя) - универсальный
P12	Спиральный кабель (многофункциональный переключатель, высокий/низкий уровень комплектации)
P13	Блок комбинированного переключателя - стеклоочиститель
P14	Блок бортовой информационно-развлекательной системы (дисплей)
P15	Блок бортовой информационно-развлекательной системы
P16	Датчик температуры воздуха в салоне
P17	Переключатель ENGINE START STOP
P18	Центральная панель управления (автоматическая)
P19	Модуль беспроводного зарядного устройства
P20	Блок переключателей на напольной консоли
P21	Передняя антенна (электронный механизм управления переключением передач)
P22	Электронный механизм управления переключением передач
P23	Розетка питания
P24	Слот для TF карт
P25	Блок бортовой информационно-развлекательной системы – А2
P26	Блок бортовой информационно-развлекательной системы – В
P27	Выключатель аварийной световой сигнализации
P28	Блок бортовой информационно-развлекательной системы (GPS-антенна)
P29	Блок бортовой информационно-развлекательной системы (радиоантенна)
P30	Блок бортовой информационно-развлекательной системы (интегрированный контроллер панорамного вида)
P31	Блок бортовой информационно-развлекательной системы (USB для приборной панели)
P32	Блок бортовой информационно-развлекательной системы (панорамный удаленный вид)
P33	Электродвигатель управления режимами
P34	Датчик температуры испарителя
P35	Блок регулировки скорости вентилятора отопителя
P36	Генератор отрицательных и положительных ионов
P37	Электродвигатель регулирования холодного/теплого воздуха (правый)
P38	Вентилятор отопителя
P39	Модуль подушки безопасности переднего пассажира
P40	Датчик наружной освещенности и интенсивности солнечного света
P41	Электродвигатель управления подачей воздуха/рециркуляцией воздуха
P42	Твитер - правый передний
P43	Обогреватель ветрового стекла - правый положительный
P44	BDC-J1
P45	BDC-J2
P46	Блок переключателей на напольной консоли (модели с низким уровнем комплектации)

Жгут проводов «массы»
