Стеклоподъемники Changan CS55 PLUS / Uni-S с 2021 года

6. Стеклоподъемники

Спецификация

Общая информация

Электродвигатель стеклоподъемника

Описание и принцип действия

Все окна на дверях автомобиля оборудованы стеклоподъемниками с электроприводом. Когда необходимо поднять стекло двери, просто нажмите на кнопку стеклоподъемника, когда опустить - потяните кнопку вверх.

Кнопки управления стеклоподъемниками расположены на каждой двери. На двери водителя расположен центральный блок управления всеми окнами, с возможностью их блокировки. Кнопка (3) — это кнопка блокировки стеклоподъемников. Нажатие кнопки блокировки может заблокировать и разблокировать стеклоподъемники на остальных трех дверях, кроме двери водителя. Кнопка (4) — это выключатель блокировки двери. Когда дверь находится в закрытом состоянии, нажмите правый конец кнопки, чтобы заблокировать дверь, и нажмите левый конец кнопки, чтобы разблокировать дверь.

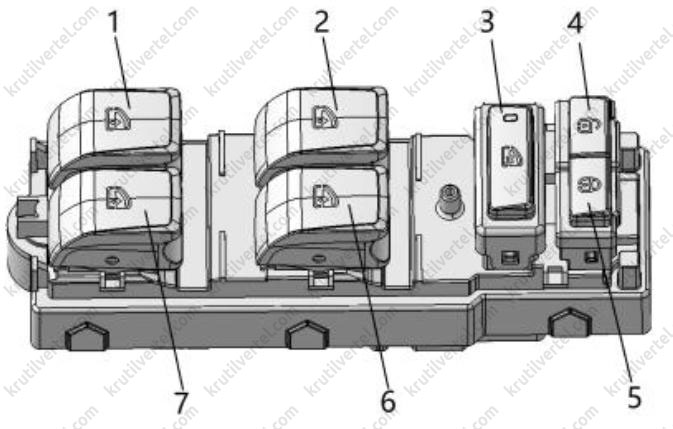

1. Стеклоподъемник задней левой двери.
2. Стеклоподъемник передней левой двери.
3. Кнопка блокировки стеклоподъемников.
4. Кнопка блокировки двери.
5. Кнопка разблокировки двери.
6. Стеклоподъемник передней правой двери.
7. Стеклоподъемник задней правой двери.

Переключатель стеклоподъемника с защитой от защемления водителя имеет два режима работы: опускание и подъем со стороны водителя. Первый режим — ручной подъем, второй режим — автоматический подъем. Остальные кнопки имеют только один режим работы и могут быть подняты или опущены только вручную (только для некоторых моделей).

– Ручной подъем:

При легком приподнимании и удерживании переключателя стеклоподъемника в режиме «ручной подъем» соответствующий электродвигатель стеклоподъемника начнет поднимать стекло; отпускание переключателя прекращает движение стекла.

– Ручное опускание:

При легком нажатии и удерживании переключателя стеклоподъемника в режиме «ручное опускание» соответствующий электродвигатель стеклоподъемника начнет опускать стекло; отпускание переключателя прекращает движение стекла.

– Автоматический подъем:

Полностью потяните на себя переключатель стеклоподъемника передней левой двери (удерживая его более 200 мс), чтобы включить автоматический подъем переднего левого окна до наивысшей точки. Автоматический подъем может быть остановлен повторным нажатием или вытягиванием переключателя на себя. Оставшиеся окна управляются аналогичным образом.

– Автоматическое опускание:

Полностью вдавите переключатель стеклоподъемника передней левой двери (удерживая его более 200 мс), чтобы включить автоматический спуск переднего левого окна до низшей точки. Автоматический спуск может быть остановлен повторным нажатием или вдавливанием переключателя. Оставшиеся окна управляются аналогичным образом.

Блок управления стеклоподъемниками оборудован встроенной системой обнаружения препятствий и предотвращения защемления.

Система предотвращения защемления работает в диапазоне 4–200 мм от светового проема между открытыми краями и уплотнением окна. К срабатыванию системы предотвращения защемления в окнах применяются следующие требования: в ходе автоматического подъема окна, прошедшего инициализацию, регистрация любого устройства размером от 4 мм над поднимающимся стеклом приводит к срабатыванию механизма предотвращения защемления и включению движения в обратном направлении.

Усилие, применяемое системой предотвращении защемления, соответствует требованиями стандарта 2000/4/EC. По ТУ на систему предотвращения защемления усилие предотвращения защемления, прилагаемое к стеклу, не должно превышать 100 Н.

Диагностическая информация и процедуры

Внешний осмотр

1. Проверьте наличие дополнительного оборудования, установленного после продажи автомобиля, которое может влиять на нормальную работу стекол / окон / зеркал заднего вида.

2. Проверьте видимые и легко доступные компоненты системы на наличие явных повреждений или состояний, которые могли спровоцировать появление неисправности.

3. Проверьте жгут проводов и разъемы, убедитесь в том, что они не ослаблены, на них нет повреждений, следов износа и старения материала.

Снятие и установка

Примечание:

Замену оконного стекла и механизма стеклоподъемника см. в параграфе «Двери» главы 18 данного руководства.

Замена переключателя стеклоподъемника

Примечание:

Методы снятия и установки переключателя стеклоподъемника водителя и переключателя стеклоподъемника пассажиров одинаковы. Процедуры, перечисленные ниже, относятся к переключателю стеклоподъемника водителя.

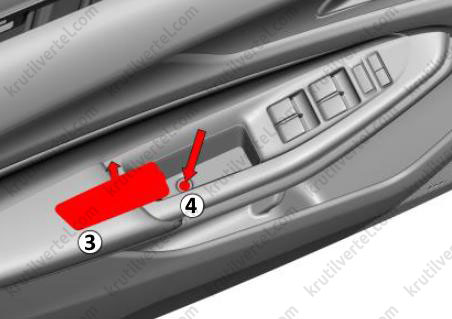

1. С помощью плоской отвертки аккуратно подденьте и затем снимите плоскую крышку (3) в подлокотнике двери. С помощью крестовой отвертки отверните винт крепления (4) панели переключателя стеклоподъемника передней двери.

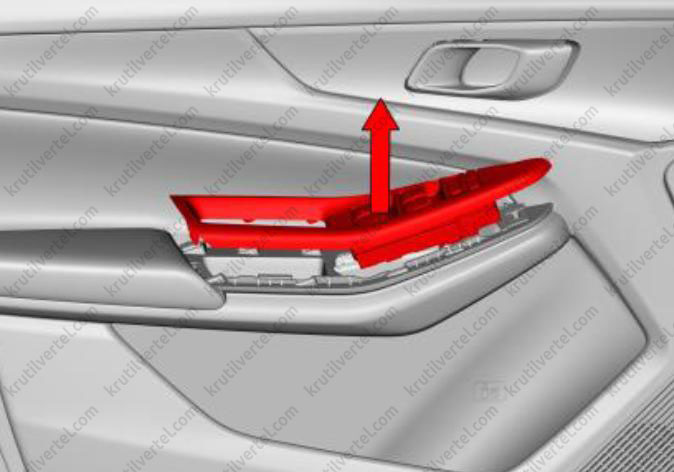

2. С помощью подходящего пластикового инструмента извлеките панель переключателя стеклоподъемника передней двери.

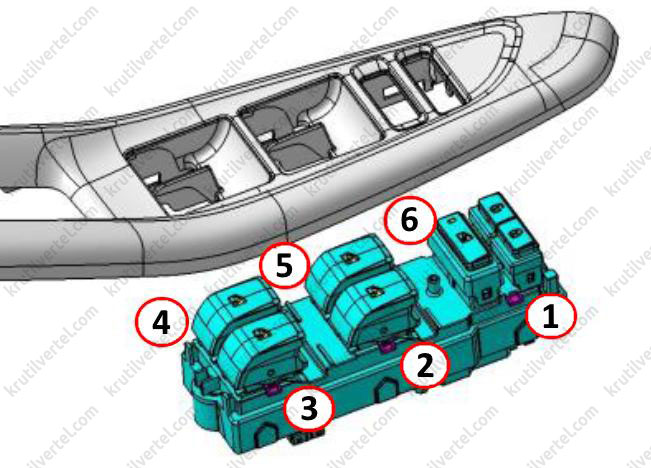

3. Расцепите шесть (1-6) крепежных зажимов, как показано на рисунке, и снимите переключатель стеклоподъемника и панели.

4. Отсоедините разъем жгута проводов и окончательно снимите переключатель стеклоподъемника.

Внимание:

При установке жгут проводов надежно соединяется согласно принципу «вставлять, пока не будет слышен щелчок.

5. Установку производите в порядке, обратном снятию.

Замена блока управления стеклоподъемниками (блок защиты от защемления)

1. Снимите сиденье переднего пассажира и откиньте в сторону коврик под сиденьем.

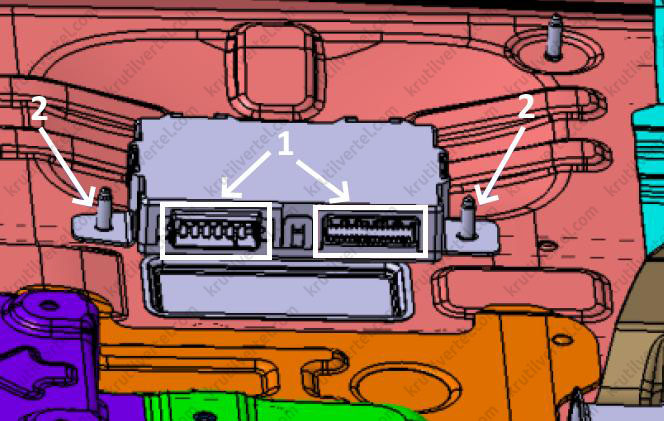

2. Отсоедините разъемы (стрелки 1) жгутов проводов блока управления защиты от защемления.

3. С помощью головки на 10 отверните две гайки крепления (стрелки 2) и затем снимите блок управления защиты от защемления.

4. Установку производите в порядке, обратном снятию.
