Замена элементов системы управления двигателем Changan CS55 PLUS / Uni-S с 2021 года

5. Замена элементов системы управления двигателем

Замена блока управления двигателем (ЕСМ)

1. Откройте капот двигателя.

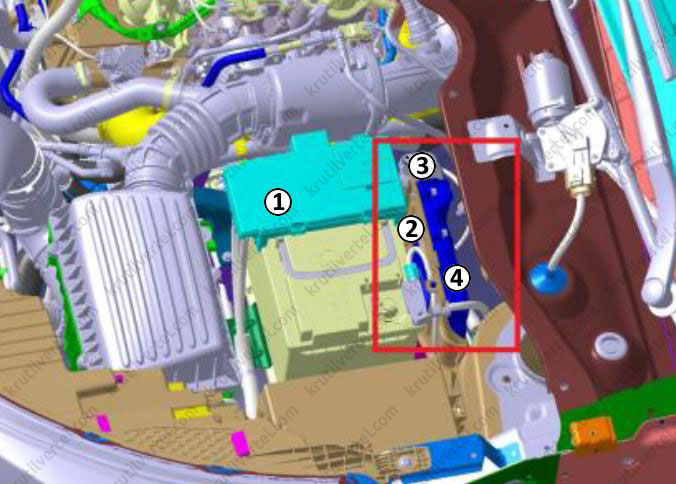

2. Снимите аккумуляторную батарею (1).

3. С помощью головки на 6 отверните четыре болта крепления монтажного кронштейна (2) блока управления двигателем.

4. Вручную, без использования каких-либо инструментов, отсоедините разъем (3) жгута проводов блока управления двигателем. После этого с помощью головки на 6 отверните четыре болта крепления блока управления двигателем.

5. Извлеките четыре болта крепления и затем снимите блок управления двигателем (4).

6. Установку производите в порядке, обратном снятию.

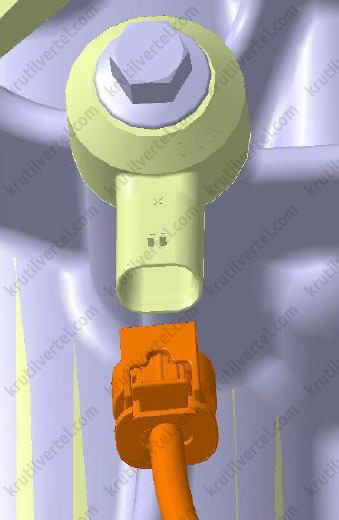

Замена датчика детонации

1. Откройте капот двигателя.

2. Отсоедините провод от отрицательного вывода аккумуляторной батареи.

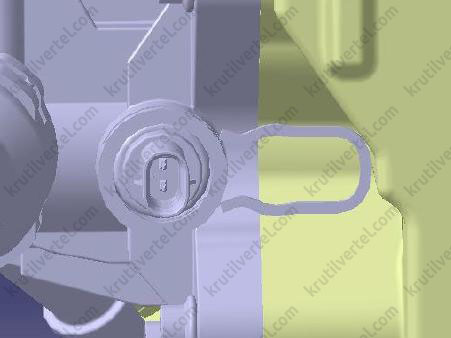

3. Отсоедините разъем жгута проводов датчика детонации.

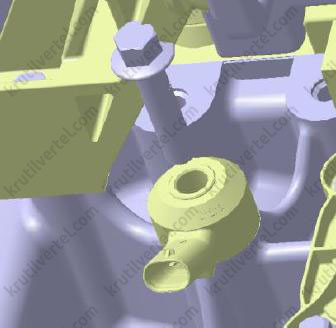

4. Отверните болт крепления датчика детонации.

Примечание:

Момент затяжки при установке: 20±1 Н·м.

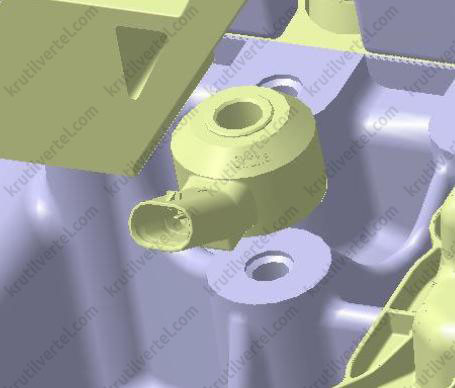

5. Снимите датчик детонации.

6. Установку производите в порядке, обратном снятию, но при этом учитывайте следующее:

• Не используйте датчик повторно, если он подвергся удару или падению.
• Ни в коем случае не устанавливайте никаких прокладок и шайб между датчиком и блоком двигателя. Только металлическая часть датчика может контактировать непосредственно с блоком двигателя.
• Будьте осторожны, чтобы не допустить попадания и длительного контакта датчика с такими жидкостями, как масло, охлаждающая жидкость и тормозная жидкость.
• Не наносите масло, смазку или герметик при установке датчика детонации. Содержите блок двигателя чистым и сухим, и ни в коем случае не допускайте попадания загрязняющих веществ (например, масла) в зону установки датчика детонации.

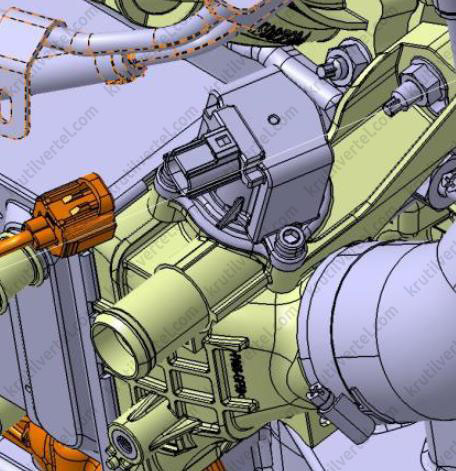

Замена датчика положения (частоты вращения) коленчатого вала

1. Откройте капот двигателя.

2. Отсоедините провод от отрицательного вывода аккумуляторной батареи.

3. Отсоедините разъем жгута проводов датчика положения коленчатого вала.

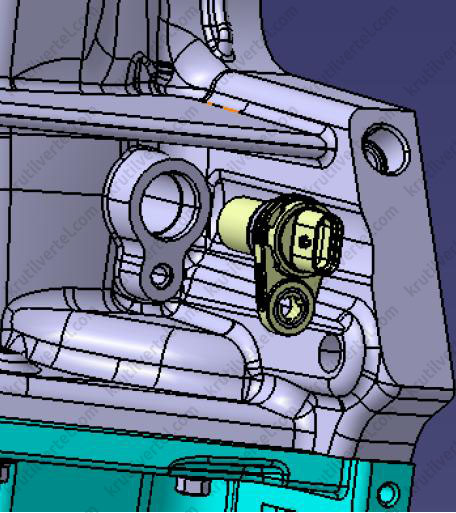

4. С помощью Т-образной головки отверните болт крепления датчика положения коленчатого вала.

Примечание:

Момент затяжки при установке: 10±2 Н·м.

5. Снимите датчик положения коленчатого вала.

6. Установку производите в порядке, обратном снятию, но при этом учитывайте следующее:

• Убедитесь, что датчик чистый и его можно извлечь из упаковки перед установкой в двигатель или на испытательный стенд. Пользователи кардиостимуляторов должны принимать меры предосторожности перед выполнением работ.
• Не используйте датчик повторно, если он подвергся удару или падению.
• Не допускайте контакта чувствительного конца датчика с магнитными материалами.
• Очистите монтажное отверстие перед установкой датчика положения коленчатого вала, чтобы предотвратить попадание железной стружки и другого мусора.
• Датчик разрешается только вдавить (втолкнуть) в установочное отверстие. Запрещается устанавливать датчик с помощью ударного инструмента (например, молотка).
• Перед установкой датчика в монтажное отверстие нанесите небольшое количество масла на его уплотнительное кольцо, а затем аккуратно вставьте датчик в монтажное отверстие.

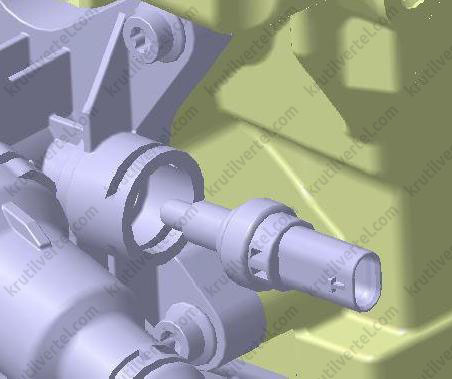

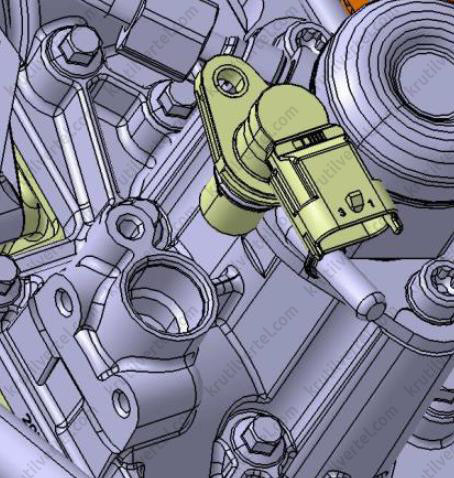

Замена датчика положения распределительного вала

1. Откройте капот двигателя.

2. Отсоедините провод от отрицательного вывода аккумуляторной батареи.

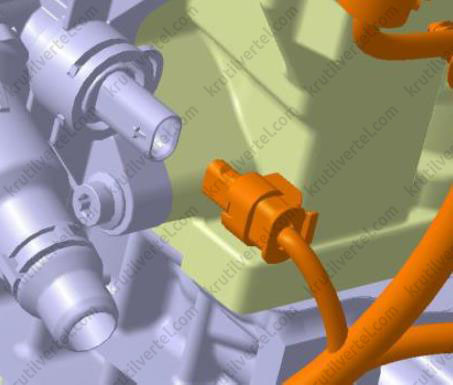

3. Отсоедините разъем жгута проводов датчика положения распределительного вала.

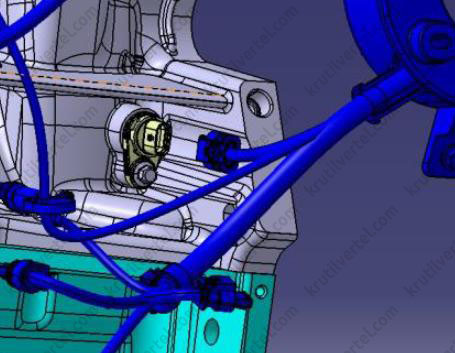

4. С помощью Т-образной головки отверните болт крепления датчика положения распределительного вала.

Примечание:

Момент затяжки при установке: 10±2 Н·м.

5. Снимите датчик положения распределительного вала.

6. Установку производите в порядке, обратном снятию, но при этом учитывайте следующее:

• Не используйте датчик повторно, если он подвергся удару или падению.
• Очистите монтажное отверстие перед установкой датчика положения распределительного вала, чтобы предотвратить попадание железной стружки и другого мусора.
• Датчик разрешается только вдавить (втолкнуть) в установочное отверстие. Запрещается устанавливать датчик с помощью ударного инструмента (например, молотка).
• Перед установкой датчика в монтажное отверстие нанесите небольшое количество масла на его уплотнительное кольцо, а затем аккуратно вставьте датчик в монтажное отверстие.

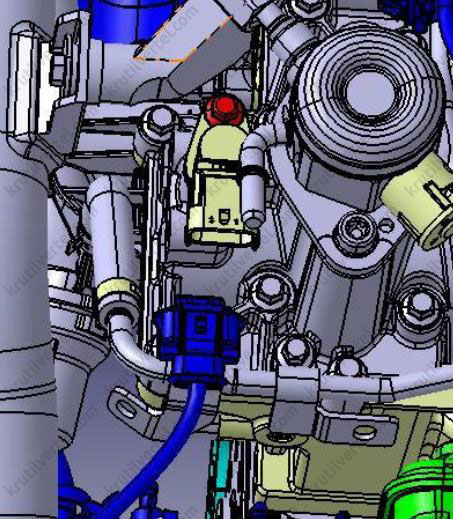

Замена датчика температуры охлаждающей жидкости

1. Откройте капот двигателя.

2. Отсоедините провод от отрицательного вывода аккумуляторной батареи.

3. Отсоедините разъем жгута проводов датчика температуры охлаждающей жидкости.

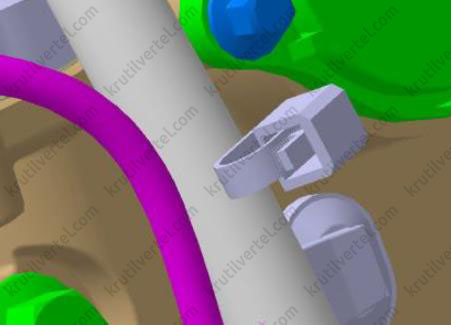

4. Извлеките стопорное кольцо датчика температуры охлаждающей жидкости.

5. Снимите датчик температуры охлаждающей жидкости.

6. Установку производите в порядке, обратном снятию, но при этом учитывайте следующее:

• Не используйте датчик повторно, если он подвергся удару или падению.
• Очистите монтажное отверстие перед установкой датчика температуры охлаждающей жидкости, чтобы предотвратить попадание железной стружки и другого мусора.

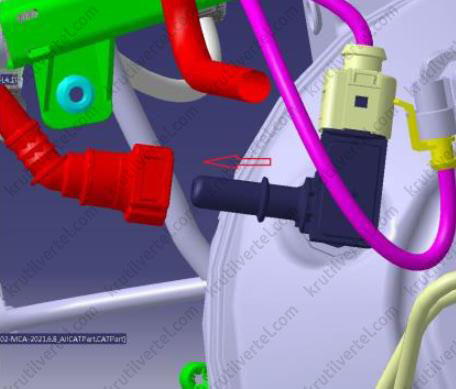

Замена датчика вакуума

1. Откройте капот двигателя.

2. Отсоедините провод от отрицательного вывода аккумуляторной батареи.

3. Отсоедините разъем жгута проводов датчика вакуума.

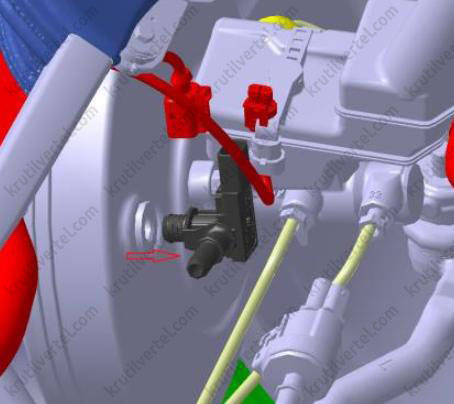

4. Отсоедините быстроразъемное соединение тормозной вакуумной трубки от датчика.

5. Осторожно извлеките датчика вакуума из усилителя.

6. Установку производите в порядке, обратном снятию, но при этом учитывайте следующее:

• Не используйте датчик повторно, если он подвергся удару или падению.
• Очистите монтажное отверстие перед установкой датчика вакуума, чтобы предотвратить попадание железной стружки и другого мусора.

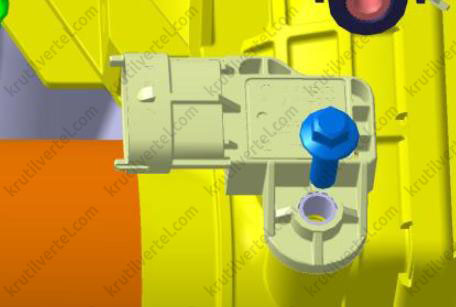

Замена датчика давления наддува

1. Откройте капот двигателя.

2. Отсоедините провод от отрицательного вывода аккумуляторной батареи.

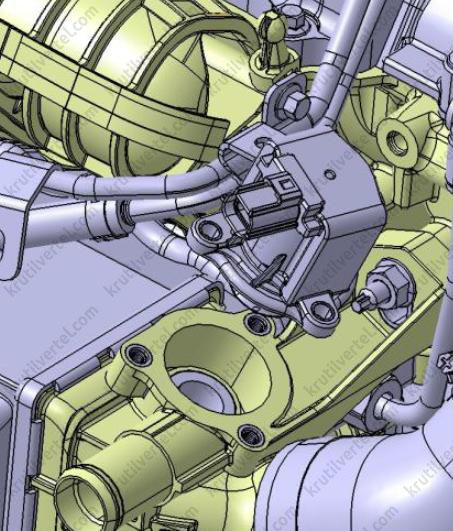

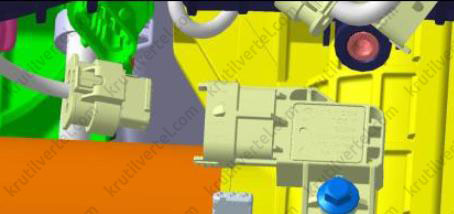

3. Отсоедините разъем жгута проводов датчика давления наддува.

4. Отверните болт крепления датчика давления наддува.

Примечание:

Момент затяжки при установке: 10±2 Н·м.

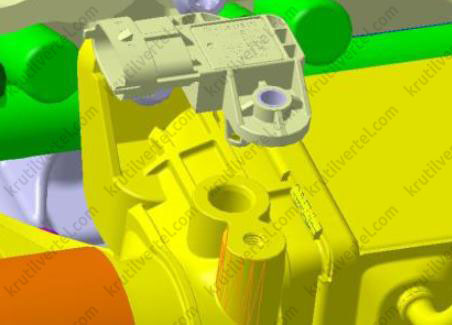

5. Снимите датчик давления наддува.

6. Установку производите в порядке, обратном снятию, но при этом учитывайте следующее:

- Не используйте датчик повторно, если он подвергся удару или падению.

• Очистите монтажное отверстие перед установкой датчика давления наддува, чтобы предотвратить попадание железной стружки и другого мусора.
• Перед установкой датчика в монтажное отверстие нанесите небольшое количество масла на его уплотнительное кольцо, а затем аккуратно вставьте датчик в монтажное отверстие.

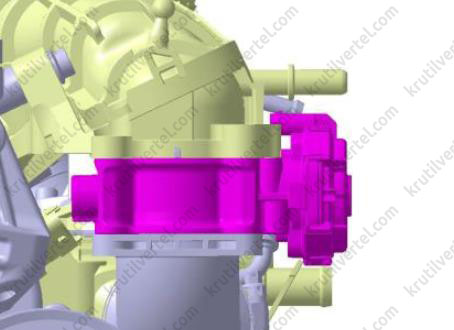

Замена и очистка электронной дроссельной заслонки

Снятие и установка

1. Откройте капот двигателя.

2. Отсоедините провод от отрицательного вывода аккумуляторной батареи.

3. Отсоедините разъем жгута проводов электронной дроссельной заслонки.

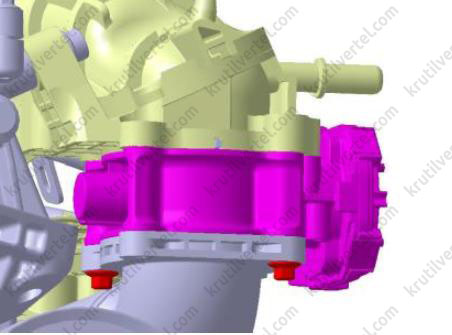

4. Отверните болты крепления электронной дроссельной заслонки.

5. Осторожно извлеките узел электронной дроссельной заслонки.

6. Установку производите в порядке, обратном снятию, но при этом учитывайте следующее:

• Очистите монтажную поверхность дроссельной заслонки с электроприводом в сборе.
• Выполните процедуру самообучения дроссельной заслонки после установки. После завершения самообучения запустите автомобиль и проверьте исправность его работы.

Очистка

1. Инструмент для очистки:

• Тонкий прут: используется для очистки пластины дроссельной заслонки от отложений нагара при контакте пластины заслонки и корпуса. Используйте пластиковый, деревянный тонкий прут. Во избежание повреждения или деформации пластины дроссельной заслонки не используйте тонкий металлический прут.
• Чистая ткань или бумажное полотенце.

2. Процесс очистки:

• Снимите электронную дроссельную заслонку и установите пластину в вертикальное положение. Не допускайте попадания чистящего средства на электронный элемент через вал пластины заслонки. Это приведет к его повреждению.

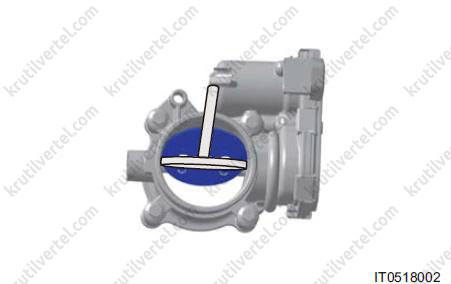

• Начинайте очистку, когда пластина будет находиться в положении, указанном на рисунке.

• Нанесите достаточное количество чистящего средства на внутреннюю стенку корпуса дроссельной заслонки и удалите нагар с помощью чистой ткани.
• Придерживая пластину заслонки тонким прутом, удалите нагар с пластины и внутренней стенки корпуса дроссельной заслонки.

• Переверните дроссельную заслонку на 180° и повторите описанные выше процедуры. При необходимости повторите их несколько раз.
• Нажмите на пластину рукой и убедитесь в том, что она поворачивается свободно. Если ее заклинивает, повторите процесс очистки.
• По завершении очистки удалите чистящее средство с корпуса дроссельной заслонки с помощью впитывающей бумаги.

Внимание:

• Чистящее средство — это легковоспламеняющаяся и агрессивная жидкость. Во избежание травм соблюдайте меры предосторожности и не допускайте контакта средства для очистки с кожей.
• Не наносите слишком большое количество чистящего средства, чтобы оно не попало на датчик и электродвигатель. Это может привести к их повреждению.

Процедура самообучения

1. Переведите переключатель зажигания в положение «ON» и подождите 60 секунд.

2. Запустите двигатель и заглушите его, когда обороты холостого хода станут стабильными.

3. Переведите переключатель зажигания в положение «OFF/LOCK», подождите 10 секунд и завершите самообучение.

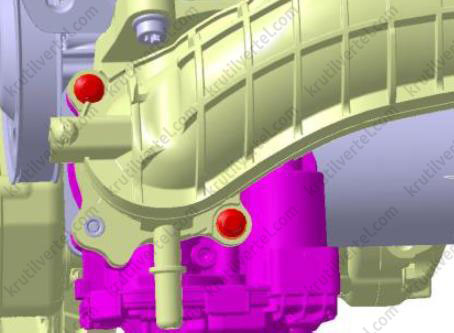

Замена впускного предохранительного клапана

1. Откройте капот двигателя.

2. Отсоедините провод от отрицательного вывода аккумуляторной батареи.

3. Отсоедините разъем жгута проводов впускного предохранительного клапана.

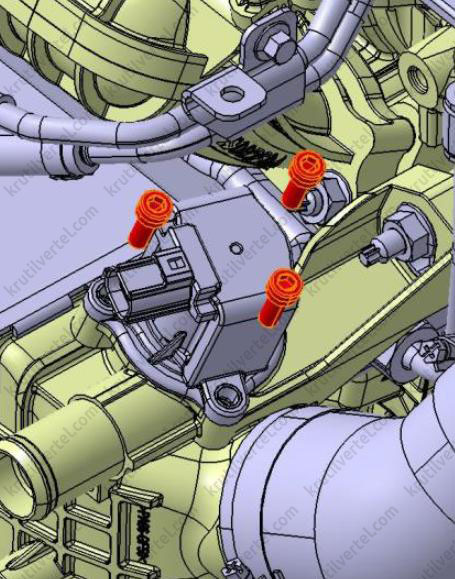

4. Отверните болты крепления впускного предохранительного клапана.

Примечание:

Момент затяжки при установке: 10±1 Н·м.

5. Снимите впускной предохранительный клапан.

6. Установку производите в порядке, обратном снятию, но при этом учитывайте следующее:

• Обратите внимание на направление разъема во время установки.
• Предотвратите попадание посторонних предметов в предохранительный клапан и его монтажное отверстие.

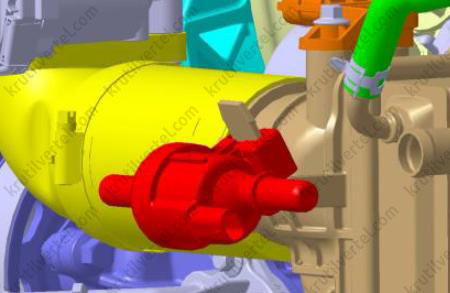

Замена электромагнитного клапана продувки адсорбера

1. Откройте капот двигателя.

2. Отсоедините провод от отрицательного вывода аккумуляторной батареи.

3. Отсоедините разъем жгута проводов электромагнитного клапана продувки адсорбера.

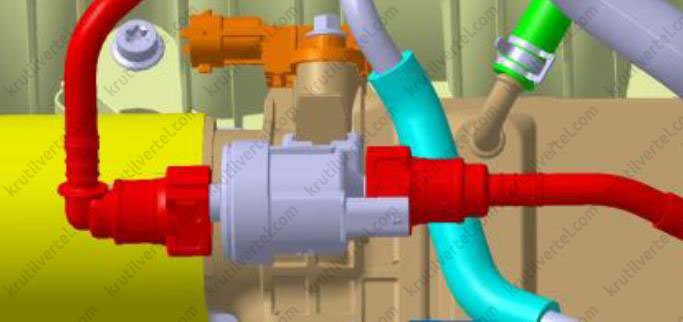

4. Отсоедините две трубки для паров топлива от электромагнитного клапана продувки адсорбера.

5. Снимите электромагнитный клапан продувки адсорбера с монтажного корнштейна.

6. Установку производите в порядке, обратном снятию.

Замена кислородного датчика

1. Откройте капот двигателя.

2. Отсоедините провод от отрицательного вывода аккумуляторной батареи.

3. Отсоедините разъем жгута проводов соответсвующего кислородного датчика.

4. Извлеките жгут проводов соответсвующего кислородного датчика из держателя.

5. С помощью подходящего инструмента выверните и затем снимите соответсвующий кислородный датчик.

Примечание:

Момент затяжки при установке: 50±5 Н·м.

6. Установку производите в порядке, обратном снятию.
