Электропривод двери багажного отделения Changan CS55 PLUS / Uni-S с 2021 года

9. Электропривод двери багажного отделения

Спецификация

Описание

Система электропривода двери багажного отделения состоит из блока управления, приводной стойки, балансировочной стойки, кронштейна, жгута проводов, электропривода замка двери и кнопки управления.

При открывании двери – на приборной панели появится информация об открытой двери, включится подсветка багажного отделения, лампы аварийной сигнализации мигнут один раз, предупреждающий звуковой сигнал звучит до момента, пока дверь багажного отделения не будет открыта в максимальное положение.

При закрывании и блокировке двери– лампы аварийной сигнализации мигнут дважды и прозвучит предупреждающий звуковой сигнал. После полного закрывания двери багажного отделения освещение багажного отделения погаснет, а на приборной панели отразится информация о блокировке двери багажного отделения.

Дверь багажного отделения с электроприводом оснащена функцией защиты от защемления, во избежание травм или несчастных случаев. Если в процессе открывания/закрывания дверь багажного отделения сталкивается с препятствием и/или с большим сопротивлением - активируется функция защиты от защемления - движение двери остановится и начнется движение в противоположном направлении на определенное расстояние, а затем остановится.

Функция защиты от защемления является вспомогательной функцией и требует соблюдения мер безопасности при открывании/закрывании двери багажного отделения.

Внимание:

Несмотря на наличие функции защиты от защемления, риск защемления существует. Убедитесь в наличии необходимого свободного пространства для совершения данной операции, отсутствия помех для других участников дорожного движения и пешеходов во избежание несчастного случая или механического повреждения двери и/или механизма электропривода двери багажного отделения. Функция защиты от защемления не реагирует на следующие предметы и препятствия:

• Мягкие, гибкие, легкие и тонкие предметы (например, пальцы).
• Предметы, находящиеся в области последних 15 мм движения при закрывании от полностью закрытого положения двери багажного отделения.
• Присутствие мягких, легких и тонких предметов (например, волосы).

В этих случаях риск защемления будет высок, функция защиты от защемления не предотвращает от попадания частей тела. При закрывании двери багажного отделения убедитесь, что все части тела находятся вне области закрывания двери багажного отделения.

Функция защиты двери багажного отделения от непреднамеренного движения:

Если в течение непродолжительного времени непрерывно нажать один и тот же переключатель управления дверью багажного отделения более десяти раз, дверь багажного отделения с электроприводом перейдет в режим защиты от непреднамеренного движения и перестанет реагировать на нажатия кнопок. Примерно через десять секунд система выйдет из этого режима, и функция вернется в нормальное состояние.

Инициализация двери багажного отделения:

При переустановке аккумуляторной батареи, если дверь багажного отделения открыта, функция электропривода двери багажного отделения будет недоступна. Для восстановления нормальной работы двери багажного отделения с электроприводом и для завершения процесса инициализации – полностью закройте дверь багажного отделения. Если дверь багажного отделения закрыта, инициализация не требуется.

Функция ограничения максимальной высоты открывания двери багажного отделения:

Дверь багажного отделения с электроприводом оборудована функцией запоминания максимальной высоты открывания, которая используется для ограничения максимальной высоты открывания двери багажного отделения с электроприводом. Способы установки ограничения максимальной высоты открывания двери багажного отделения с электроприводом:

Зафиксируйте дверь багажного отделения с электроприводом на необходимой высоте, нажмите и удерживайте кнопку на торце двери багажного отделения более трех секунд. Когда сигналы поворотов мигнут три раза, и прозвучит продолжительный звуковой сигнал, функция ограничения максимальной высоты открывания двери багажного отделения будет успешно установлена.

Диагностическая информация и процедуры

Внешний осмотр

1. Проверьте наличие дополнительного оборудования, установленного после продажи автомобиля, которое может влиять на нормальную работу электропривода двери багажного отделения.

2. Проверьте видимые и легко доступные компоненты системы на наличие явных повреждений или состояний, которые могли спровоцировать появление неисправности.

3. Проверьте жгут проводов и разъемы, убедитесь в том, что они не ослаблены, на них нет повреждений, следов износа и старения материала.

Снятие и установка

Замена блока управления электроприводом двери багажного отделения

1. Отсоедините провод от отрицательного вывода аккумуляторной батареи.

2. Снимите боковую облицовочную панель багажного отделения с правой стороны.

3. Отсоедините разъем жгута проводов блока управления электроприводом двери багажного отделения.

Внимание:

При установке жгут проводов надежно соединяется согласно принципу «вставлять, пока не будет слышен щелчок для подтверждения».

4. С помощью головки на 8 отверните два болта крепления (М6) блока управления электроприводом двери багажного отделения, после чего снимите сам блок.

Примечание:

Момент затяжки при установке: 8±1 Н·м.

5. Установку производите в порядке, обратном снятию.

Замена выключателя электропривода закрывания двери багажного отделения

1. Отсоедините провод от отрицательного вывода аккумуляторной батареи.

2. Расцепите пружинные зажимы на обоих концах выключателя и извлеките выключатель электропривода закрывания двери багажного отделения из торца двери.

3. Отсоедините разъем жгута проводов и окончательно снимите выключатель электропривода закрывания двери багажного отделения.

4. Установку производите в порядке, обратном снятию.

Замена замка двери багажного отделения

1. Снимите облицовочные панели двери багажного отделения.

2. С помощью ключа T12 отверните болты крепления замка двери багажного отделения.

Примечание:

Момент затяжки при установке: 23±2 Н·м.

3. Снимите замок двери багажного отделения.

4. Отсоедините разъем жгута проводов замка, после чего окончательно снимите замок двери багажного отделения.

Внимание:

При установке жгут проводов надежно соединяется согласно принципу «вставлять, пока не будет слышен щелчок для подтверждения».

5. Установку производите в порядке, обратном снятию.

6. После установки, при необходимости, отрегулируйте положение замка двери багажного отделения.

Замена приводной стойки / балансировочной стойки

Примечание:

• Для приводной стойки и балансировочной стойки используются аналогичные процедуры. Процедуры, перечисленные ниже, относятся к приводной стойке.
• Чтобы снять стойку, дверь багажного отделения необходимо подпереть. В противном случае одна стойка двери багажного отделения не сможет удерживать дверь открытой.

Внимание:

• Во избежание несчастных случаев не допускайте падения или внезапного закрывания двери багажного отделения.
• Осторожно снимите стойку и не допускайте ее падения. В случае падения может произойти внутреннее механическое повреждение, которое может привести к невозможности дальнейшего использования стойки.

1. Откройте дверь багажного отделения и подоприте ее.

2. С помощью подходящего инструмента подденьте и откройте верхний крепежный эластичный диск стойки и отсоедините стойку от шарового пальца опоры.

3. При наличии отсоедините разъем.

4. С помощью подходящего инструмента подденьте и откройте нижний крепежный эластичный диск стойки и отсоедините стойку от шарового пальца опоры.

5. Снимите стойку двери багажного отделения.

6. Установку производите в порядке, обратном снятию, но при этом учитывайте следующее:

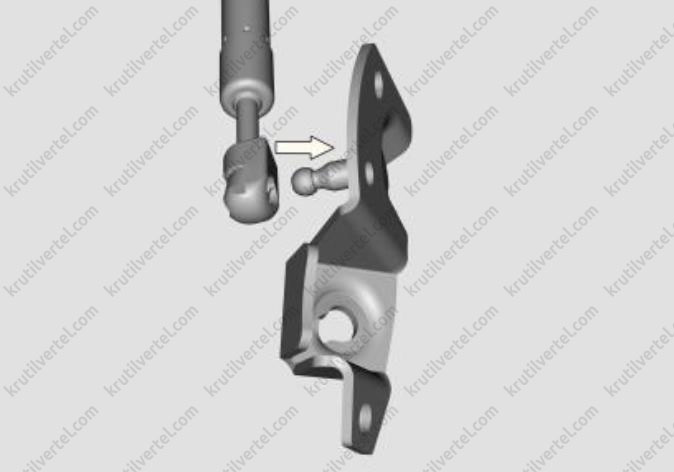

При установке стойки совместите шарнир стойки с шаровым пальцем опоры и аккуратно вбейте стойку в шаровой палец, чтобы завершить установку.
