Заміна елементів системи змащення Geely Xingyue / Tugella з 2019 року випуску (+ рестайлінг 2022)

4. Заміна елементів системи змащення

Заміна датчика рівня оливи

Зняття

1. Відкрийте капот двигуна.

2. Від'єднайте кабель від негативного виведення акумулятора.

3. Підніміть автомобіль.

4. Зніміть нижню захисну пластину двигуна.

5. Зніміть нижню захисну пластину переднього бампера.

6. Злийте моторне масло.

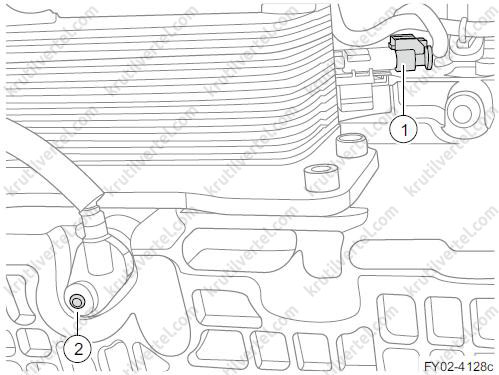

7. Від'єднайте роз'єм (1) джгута проводів датчика рівня оливи.

8. Викрутіть гвинт (2) датчика рівня оливи.

9. Зніміть датчик рівня оливи.

Встановлення

1. Встановіть датчик рівня оливи і затягніть гвинт. Момент затягування: 10 Н·м.

Увага:
- Не перевищуйте момент затягування 10 ± 1,5 Н·м.
- Не використовуйте датчик, якщо він зазнав удару або падіння.
- Перед встановленням переконайтеся в тому, що кільце ущільнювача і хомут знаходяться на своїх місцях і що поверхня кільця ущільнювача не пошкоджена.
- Опір датчика: 18 Ом при температурі навколишнього середовища 20 ±1 °C (наведено лише для довідки).

2. Підключіть роз'єм джгута проводів датчика рівня оливи.

3. Встановіть нижню захисну пластину переднього бампера.

4. Встановіть нижню захисну пластину двигуна.

5. Опустіть автомобіль.

6. Залийте моторне масло.

7. Приєднайте негативний кабель акумулятора.

8. Закрийте капот двигуна.

Заміна масляного фільтра

Зняття

1. Відкрийте капот двигуна.

2. Від'єднайте кабель від негативного виведення акумулятора.

3. Підніміть автомобіль.

4. Зніміть нижню захисну пластину двигуна.

5. Злийте моторне масло.

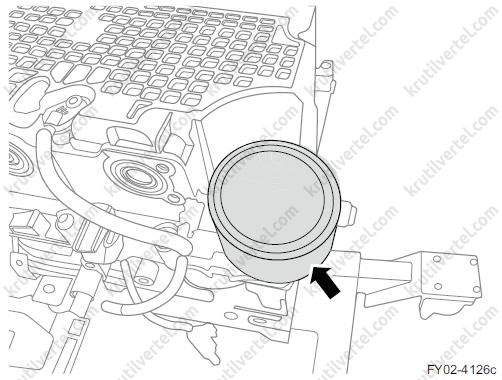

6. За допомогою спеціального інструменту зніміть масляний фільтр.

Встановлення

1. За допомогою спеціального інструменту встановіть та затягніть масляний фільтр. Момент затягування: спочатку затягніть моментом 27,5 Нм, потім відверніть на 30°, остаточно затягніть моментом 27,5 Нм.

2. Встановіть нижню захисну пластину двигуна.

3. Опустіть автомобіль.

4. Залийте моторне масло.

5. Приєднайте негативний кабель акумулятора.

6. Закрийте капот двигуна.

Заміна маслоохолоджувача

Зняття

1. Відкрийте капот двигуна.

2. Підніміть автомобіль.

3. Зніміть нижню захисну пластину двигуна.

4. Злийте рідину, що охолоджує.

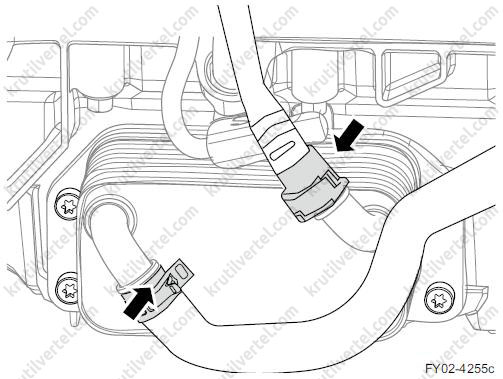

5 Зніміть хомути і від'єднайте швидкороз'ємні з'єднувачі шлангів, що підводять і відводять, охолоджуючої рідини від маслоохолоджувача.

Увага:
Охолоджувальна рідина може виливатися зі шлангів рідини, що охолоджує.

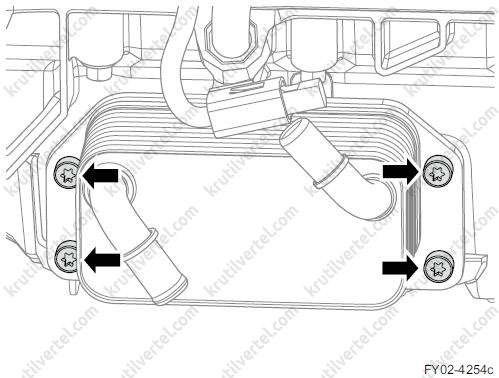

6. Викрутіть чотири болта кріплення маслоохолоджувача до масляного піддону картера і зніміть маслоохолоджувач з кільцем ущільнювача.

Встановлення

1. Встановіть маслоохолоджувач з кільцем ущільнювача і затягніть чотири болта кріплення маслоохолоджувача до масляного піддону картера. Момент затягування: 16 Н·м.

Увага:
- Перед встановленням маслоохолоджувача переконайтеся в тому, що кільце ущільнювача не пошкоджене, і попередньо встановіть кільце ущільнювача в канавку на масляному піддоні.
- Кільце ущільнювача заборонено використовувати повторно після зняття.

2. Підключіть шланги охолоджувальної рідини до охолоджувача та закріпіть їх хомутом і швидкороз'ємним з'єднувачем.

Увага:
При підключенні швидкороз'ємного з'єднувача натисніть на фіксатор, переконайтеся в надійності з'єднання.

3. Долийте рідину, що охолоджує.

4. Встановіть нижню захисну пластину двигуна.

5. Опустіть автомобіль.

6. Закрийте капот двигуна.

Заміна масляного піддону

Зняття

1. Відкрийте капот двигуна.

2. Від'єднайте кабель від негативного виведення акумулятора.

3. Зніміть декоративний кожух двигуна.

4. Зніміть верхню панель переднього бампера.

5. Зніміть впускний патрубок повітряного фільтра.

6. Зніміть повітряний фільтр.

7. Підніміть автомобіль.

8. Зніміть нижню захисну пластину двигуна.

9. Злийте рідину, що охолоджує.

10. Злийте моторне масло.

11. Зніміть впускний патрубок інтеркулера.

12. Зніміть датчик рівня оливи.

13. Зніміть масляний фільтр.

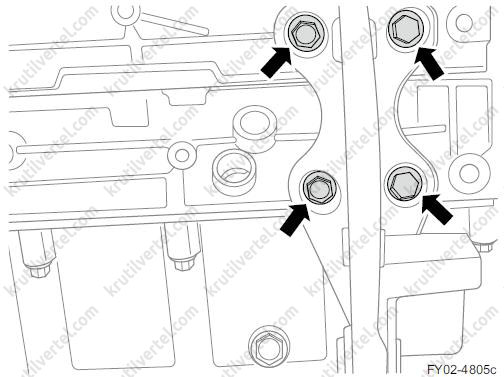

14. Викрутіть чотири болти кронштейна приводного валу і зніміть кронштейн у зборі.

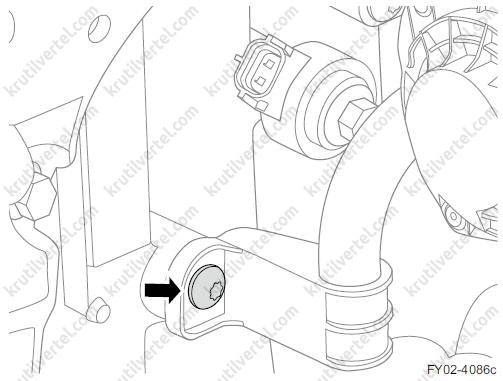

15. Викрутіть гвинт кріплення відвідної трубки маслоохолоджувача до двигуна.

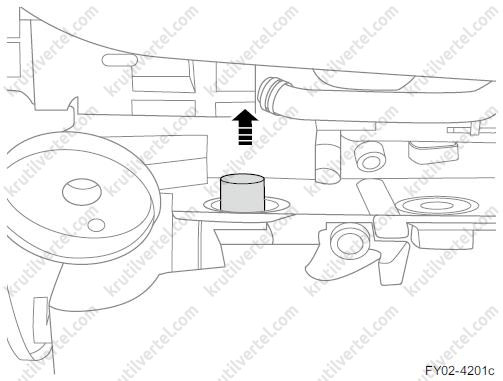

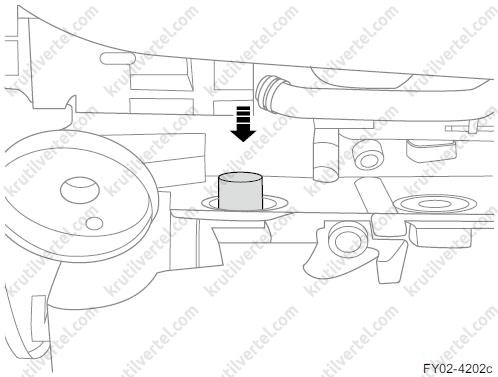

16. За допомогою інструмента витягніть масляну трубку.

17. Зніміть та викиньте два кільця ущільнювачів.

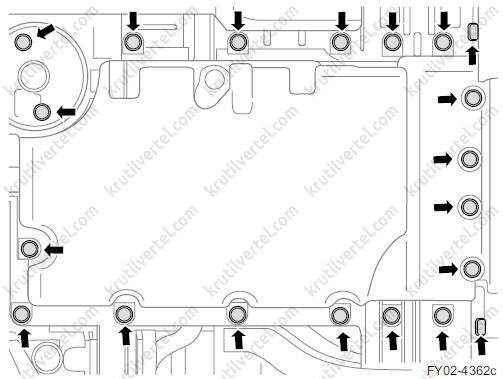

18. Поступово виверніть 20 кріпильних болтів масляного піддону.

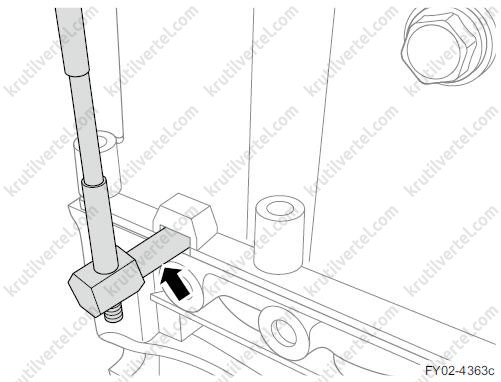

19. Відокремте масляний піддон від блоку циліндрів за допомогою спеціального інструменту та зніміть масляний піддон. Спеціальний інструмент: 8888602398

20. Зніміть масляний піддон.

Встановлення

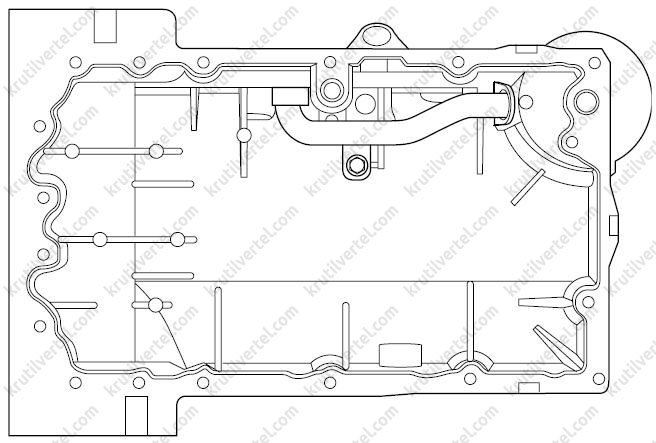

1. Нанесіть смугу силіконового герметика (Loctite 5970) шириною 2–3 мм на монтажну поверхню масляного піддону, як показано на малюнку.

Увага:
Перевірте ущільнювальну поверхню картера двигуна і масляного піддону, протріть поверхню технічним спиртом або аналогічним засобом для чищення, щоб поверхня не містила плям масла або мастила.

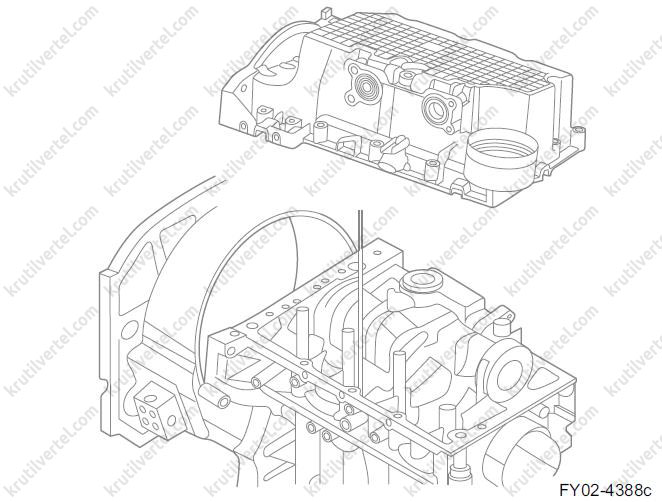

2. Встановіть напрямні шпильки W-813969 та W-813970 на картер двигуна.

3. Встановіть мастильний піддон на картер двигуна.

Увага:
- Встановіть масляний піддон протягом десяти хвилин після нанесення герметика. - Слідкуйте за тим, щоб поверхня нанесення герметика залишалася чистою при повторній установці масляного піддона (використовуйте для перевірки маркер Dyne Pen 32).

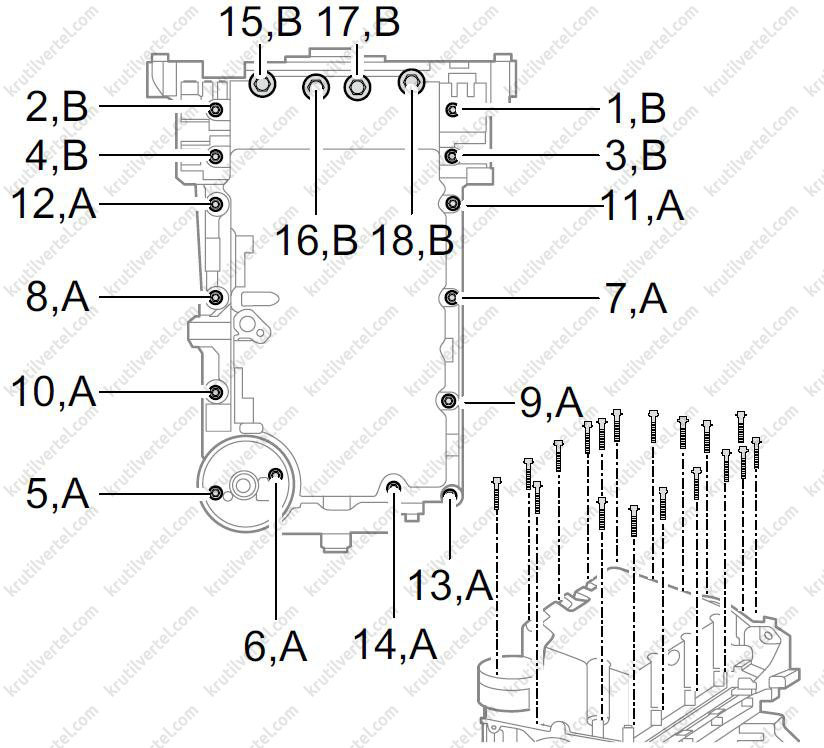

4. Встановіть 18 болтів на масляний піддон, як показано на малюнку, і затягніть їх у зазначеній послідовності. Момент затягування: 16 Н·м.

Увага:
На малюнку десять болтів позначено буквою «А», а вісім болтів — буквою «В». Не допускається міняти місцями болти «А» та «В».

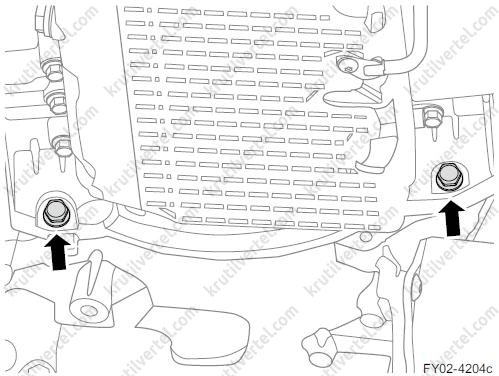

5. Встановіть два болта кріплення масляного піддону до коробки. Момент затягування: 48 Н·м.

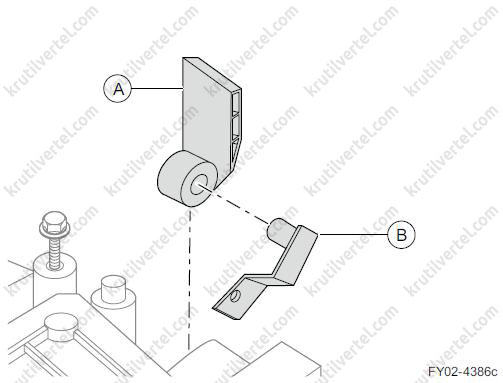

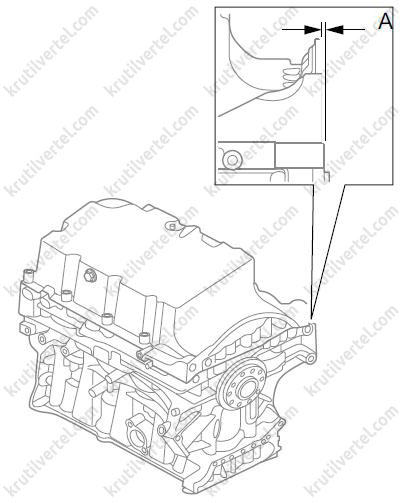

6. Перевірте зазор (А) за допомогою спеціального інструменту перевірки W-871945; значення має становити 0 ± 0,075 мм.

7. Змастіть кільце ущільнювача чистим моторним маслом.

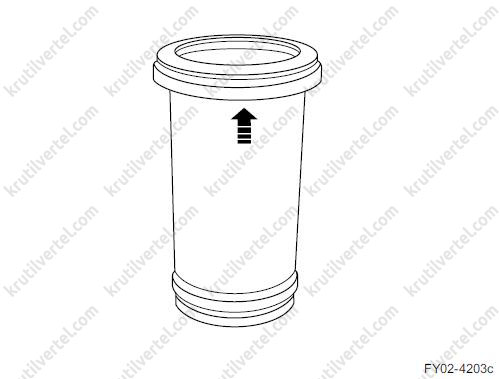

8. Встановіть масляну трубку, що підводить.

9. Затягніть гвинт кріплення трубки, що відводить, охолоджувача до двигуна. Момент затягування: 10 Н·м.

10. Встановіть кронштейн приводного валу та закріпіть його чотирма кріпильними болтами, затягнувши їх у вказаному на малюнку порядку.

Увага:
Зняти болти повторно використовувати заборонено.

11. Встановіть масляний фільтр.

12. Встановіть датчик рівня мастила.

13. Встановіть нижню захисну пластину двигуна.

14. Опустіть автомобіль.

15. Залийте моторне масло.

16. Долейте рідину, що охолоджує.

17. Встановіть фільтр повітря.

18. Встановіть впускний патрубок повітряного фільтра.

19. Встановіть верхню панель переднього бампера.

20. Встановіть декоративний кожух двигуна.

21. Приєднайте негативний кабель акумулятора.

22. Закрийте капот двигуна.

Заміна маслозабірника із сітчастим фільтром

Зняття

1. Відкрийте капот двигуна.

2. Від'єднайте кабель від негативного виведення акумулятора.

3. Зніміть декоративний кожух двигуна.

4. Зніміть верхню панель переднього бампера.

5. Зніміть впускний патрубок повітряного фільтра.

6. Зніміть повітряний фільтр.

7. Підніміть автомобіль.

8. Зніміть нижню захисну пластину двигуна.

9. Злийте рідину, що охолоджує.

10. Злийте моторне масло.

11. Зніміть впускний патрубок інтеркулера.

12. Зніміть датчик рівня оливи.

13. Зніміть масляний фільтр.

14. Зніміть масляний піддон.

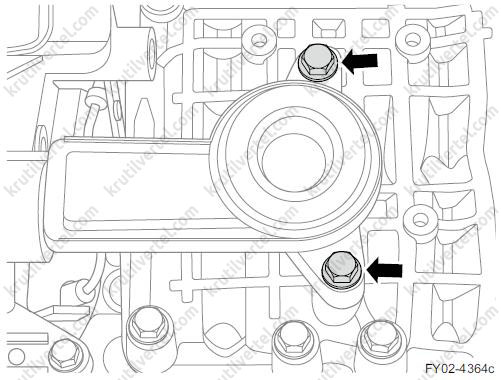

15. Виверніть два кріпильні болти маслозабірника з сітчастим фільтром.

16. Зніміть маслозабірник із сітчастим фільтром.

Встановлення

1. Змастіть кільце ущільнювача або монтажний отвір масляного насоса силіконовим мастилом.

2. Встановіть маслозабірник із сітчастим фільтром.

Увага:
Маслозабірник з сітчастим фільтром не можна вставляти в монтажний отвір масляного насоса під нахилом, щоб не пошкодити кільце ущільнювача.

3. Затягніть два кріпильні болти маслозабірника з сітчастим фільтром. Момент затягування: 16 Н·м.

4. Встановіть масляний піддон

5. Встановіть масляний фільтр.

6. Встановіть датчик рівня оливи.

7. Встановіть нижню захисну пластину двигуна.

8. Опустіть автомобіль.

9. Залийте моторне масло.

10. Долийте рідину, що охолоджує.

11. Встановіть фільтр повітря.

12. Встановіть впускний патрубок повітряного фільтра.

13. Встановіть верхню панель переднього бампера.

14. Встановіть декоративний кожух двигуна.

15. Приєднайте негативний кабель акумулятора.

16. Закрийте капот двигуна.

Заміна впускного маслопроводу турбокомпресора

Зняття

1. Відкрийте капот двигуна.

2. Від'єднайте кабель від негативного виведення акумулятора.

3. Зніміть декоративний кожух двигуна.

4. Підніміть автомобіль.

5. Зніміть нижню захисну пластину двигуна.

6. Злийте моторне масло.

7. Зніміть бризок приводного ременя.

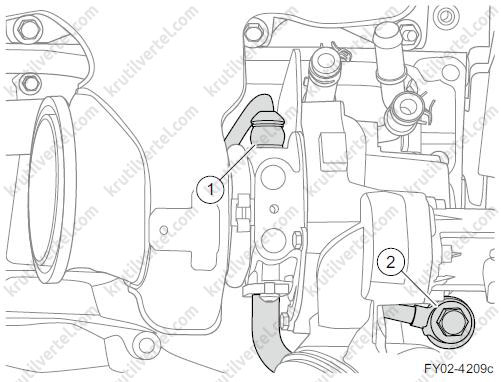

8. Викрутіть порожнистий болт (1), що з'єднує впускний маслопровід з турбокомпресором.

9. Викрутіть порожнистий болт (2), що з'єднує впускний маслопровід із блоком циліндрів.

10. Зніміть впускний маслопровід турбокомпресора разом з кільцем ущільнювача.

Встановлення

1. Встановіть впускний маслопровід турбокомпресора разом з кільцем ущільнювача і затягніть порожній болт (2), що з'єднує впускний маслопровід з блоком циліндрів (див. малюнок вище). Момент затягування: 48 Н·м

Увага:
Після зняття всі ущільнювальні кільця та шайби мають бути замінені на нові.

2. Затягніть порожній болт (1), що з'єднує впускний маслопровід з турбокомпресором (див. малюнок вище). Момент затягування: 26 Н·м.

3. Встановіть бризковик приводного ременя.

4. Залийте моторне масло.

5. Встановіть нижню захисну пластину двигуна.

6. Опустіть автомобіль.

7. Встановіть декоративний кожух двигуна.

8. Приєднайте негативний кабель акумулятора.

9. Закрийте капот двигуна.

Заміна поворотного маслопроводу турбокомпресора

Порядок заміни поворотного маслопроводу турбокомпресора див. у розділі «Заміна випускного колектора та турбокомпресора» розділу 11 цього посібника.

Заміна пробки зливного отвору

Зняття

1. Відкрийте капот двигуна.

2. Від'єднайте кабель від негативного виведення акумулятора.

3. Підніміть автомобіль.

4. Зніміть пробку зливного отвору.

5. Злийте моторне масло.

Встановлення

1. Встановіть нову пробку зливного отвору з новим кільцем ущільнювача. Момент затягування: 38 Н·м.

2. Опустіть автомобіль.

3. Залийте моторне масло.

4. Приєднайте негативний кабель акумулятора.

5. Закрийте капот двигуна.

Заміна масляного насоса

Зняття

1. Зніміть двигун у збиранні.

2. Зніміть вакуумний насос.

3. Зніміть паливний насос високого тиску.

4. Зніміть ремінець.

5. Зніміть натягувач ременя.

6. Зніміть передній кожух ременя приводу ГРМ.

7. Зніміть демпфуючий шків.

8. Зніміть ремінь приводу ГРМ.

9. Зніміть зубчастий шків колінчастого валу.

10. Зніміть задній кожух ременя приводу ГРМ.

11. Зніміть датчик рівня оливи.

12. Зніміть масляний піддон.

13. Зніміть передній сальник колінчастого валу.

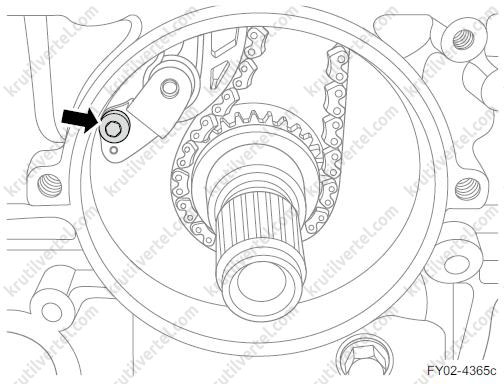

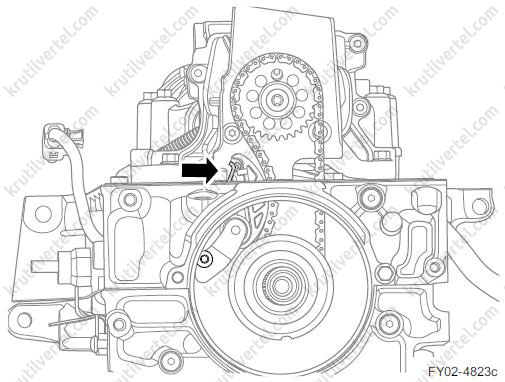

14. Викрутіть гвинт натягувача ланцюга масляного насоса та кронштейна.

15. Потягніть стопорне кільце натягувача ланцюга масляного насоса та зафіксуйте за допомогою стопорного штифта.

16. Від'єднайте натягувач ланцюга масляного насоса та кронштейн, зніміть стопорний штифт.

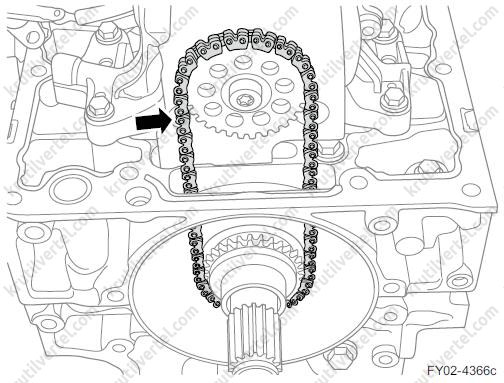

17. Зніміть ланцюг приводу масляного насоса.

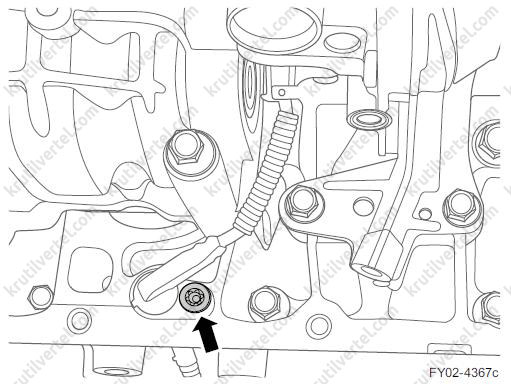

18. Викрутіть болт кріплення джгута проводів масляного насоса.

19. Від'єднайте роз'єм джгута та витягніть джгут проводів масляного насоса через монтажний отвір у картері двигуна.

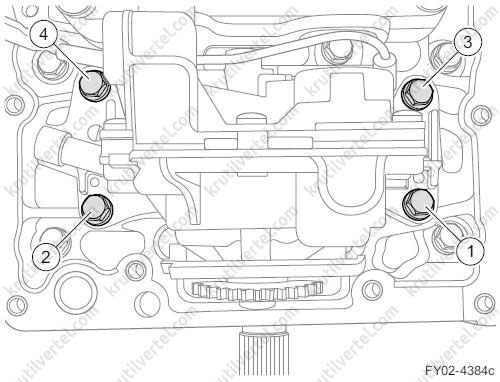

20. Викрутіть чотири кріпильні болти масляного насоса.

21. Зніміть масляний насос.

Встановлення

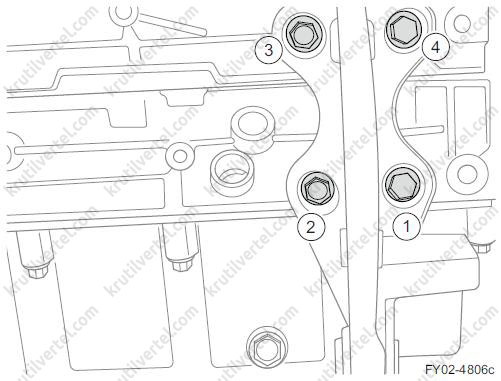

1. Встановіть масляний насос на колінчастий вал і затягніть болти у зазначеній на малюнку вище послідовності. Момент затягування: 16 Н·м.

2. Протягніть джгут проводів масляного насоса через монтажний отвір у картері двигуна та підключіть роз'єм.

3. Встановіть болт кріплення джгута проводів масляного насоса. Момент затягування: 16 Н·м.

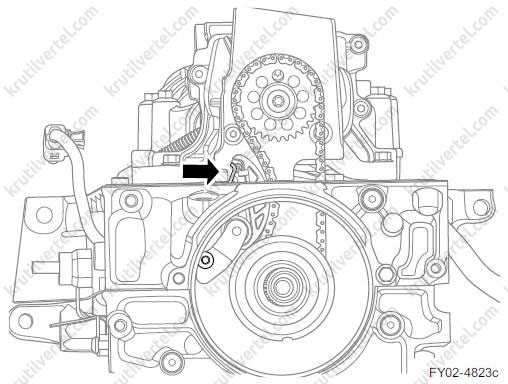

4. Встановіть ланцюг приводу масляного насоса на зірочку масляного насоса та зірочку колінчастого валу через отвір у картері двигуна.

5. Потягніть стопорне кільце натягувача ланцюга масляного насоса та зафіксуйте за допомогою стопорного штифта.

6. Встановіть натягувач ланцюга масляного насоса та кронштейн, затягніть гвинт. Момент затягування: 10 Н·м.

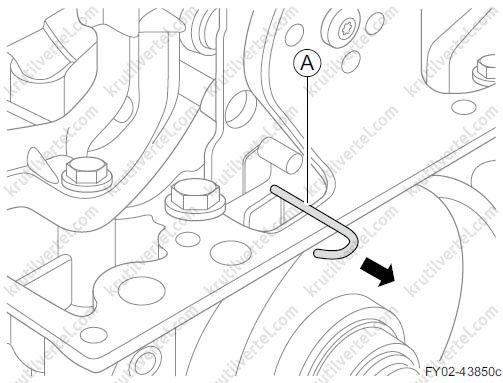

7. Витягніть стопорний штифт (А) з натягувача масляного насоса.

8. Встановіть передній сальник колінчастого валу.

9. Встановіть масляний піддон

10. Встановіть масляний фільтр.

11. Встановіть датчик рівня мастила.

12. Встановіть зубчастий шків колінчастого валу.

13. Встановіть задній кожух ременя приводу ГРМ.

14. Встановіть ремінь приводу ГРМ.

15. Встановіть демпфуючий шків.

16. Встановіть передній кожух ременя приводу ГРМ.

17. Встановіть натягувач ременя.

18. Встановіть ремінець.

19. Встановіть вакуумний насос.

20. Встановіть паливний насос високого тиску.

21. Встановіть двигун у збиранні.
