3. Буксирування автомобіля
Буксирування
Буксирування автомобіля
Усі операції з буксирування повинні виконуватися з використанням страхового ланцюга та відповідно до національних та місцевих законів, що стосуються дорожньої поверхні, та деталі їх підвіски повинні бути у справному стані.

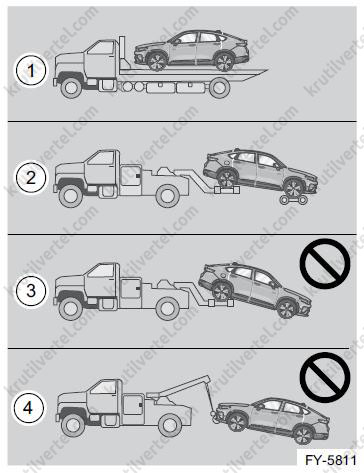

Буксирування повнопривідного автомобіля:
1. Рекомендується розміщувати автомобіль на причіп-платформу.
2. Рекомендується підняти задні колеса автомобіля та помістити передні колеса на візок (щоб колеса не торкалися землі).
3. Заборонено буксирувати автомобіль таким чином, щоб передні колеса оберталися у зворотному напрямку.
4. Не піднімайте автомобіль за частини кузова/шасі, крім коліс.
Примітка:
Використання двоколісних причепів неприпустимо за жодних обставин.
Інструкції з буксирування
1. При використанні гнучкого зчеплення (наприклад, буксирувального троса) відстань між автомобілем, що буксирує і буксирується, повинна становити не менше 4 метрів і не більше 10 метрів. Для буксирування транспортного засобу, у якого відмовили гальма, слід використовувати пристрій із жорстким зчепленням (наприклад, буксирувальною штангою).
2. Необхідно включити аварійну сигналізацію як на буксирувальному, так і на автомобілі, що буксирується.
3. Якщо потрібно зробити буксирування автомобіля з автоматичною коробкою передач, необхідно дотримуватися таких вимог:
- Переведіть важіль електронного селектора передач у положення (N).
- При буксируванні не перевищуйте швидкість руху 50 км/год.
- Відстань буксирування не повинна перевищувати 50 кілометрів.
При використанні евакуатора дозволяється піднімати тільки передні колеса автомобіля, що буксирується.
Примітка:
Не буксируйте автомобіль з автоматичною коробкою передач за задню частину, якщо його передні колеса знаходяться на поверхні дороги, оскільки це призведе до серйозного пошкодження коробки. За таких обставин буксирування автомобіля не допускається — необхідно використовувати спеціальний транспортний засіб для перевезення або буксирований візок:
- Якщо через поломку в коробці передач не циркулює трансмісійне масло.
- Якщо відстань, на яку потрібно відбуксувати автомобіль з автоматичною коробкою передач, становить понад 50 км.

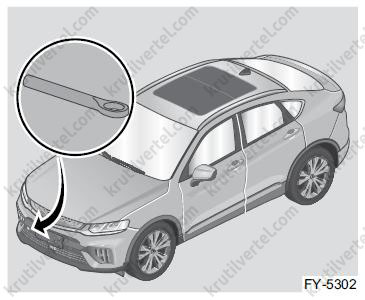

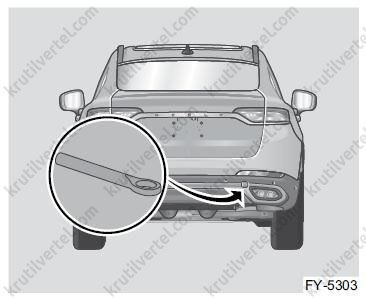

Буксирувальний вуш
Спереду та ззаду автомобіля встановлені знімні буксирувальні вуха.
