10. Сервісні дані та специфікація

Специфікація кріпильних деталей

Найменування кріпильної деталі Розмір Діапазон моменту затягування
Болт клапана керування розрідженням PF6×25 4,2 – 5,8 Н∙м
Болт вакуумної камери М6х25 8,5 – 11,5 Н∙м
Болт вакуумного насоса М8х25 13,5 – 18,5 Н∙м
М8х110 24 – 28 Н∙м
Болт кріплення кожуха джгута проводів двигуна М6х20 Попередня затяжка: 3 Н∙м
Остаточна затяжка: 8,5 – 11,5 Н∙м
Болт масловідділювача М6х25 8,5 – 11,5 Н∙м
Гвинт переднього кожуха ременя приводу ГРМ М6х11, 5 8,5 – 11,5 Н∙м
Гвинт заднього кожуха ременя приводу ГРМ М6х11, 5 8,5 – 11,5 Н∙м
Болт бризковика М10х40 41 – 55 Н∙м
Болт натягувача (двигун) М8х30 20 – 28 Н∙м
Болт натягувача (генератор) М10х70 41 – 55 Н∙м
Болт натягувача ременя приводу ГРМ М8х63 Перший етап: спочатку затягнути на п'ять витків різьблення, потім відвернути на 40 - 50 °
Другий етап: 22 – 28 Н∙м
Болт проміжного ролика ременя приводу ГРМ М7х35 13,5 – 18,5 Н∙м
Гвинт плоскої кришки VVT механізму М6х16 8,5 – 11,5 Н∙м
Болт кріплення механізму VVT М12х96 Попередня затяжка, потім остаточна затяжка: 81 – 99 Н∙м
Гвинт демпфуючого шківа М8х45 Перший етап: 23 – 27 Н∙м
Другий етап: доверніть на 85 - 95 °
Болт кріплення демпфуючого шківа М12х71 Перший етап: 100 – 120 Н∙м
Другий етап: доверніть на 85 - 95 °
Болт кронштейна компресора кондиціонера М8х50 13,5 – 18,5 Н∙м
Болт кріплення лівої подушки двигуна до лонжерона кузова М12х60 90 Н∙м + доверніть на 120°
Болт кріплення лівої подушки двигуна до кузова (ліва сторона) М10х50 50 – 70 Н∙м
Болт кріплення лівої подушки двигуна до лівого опорного кронштейна М12х55 95 – 125 Н∙м
Болт кріплення вентиляційної трубки коробки передач М6х12 7 – 9 Н∙м
Болт кріплення правої подушки двигуна до кузова автомобіля М12х55 90 Н∙м + доверніть на 90°
Болт кріплення правої подушки двигуна до двигуна М12х80 95 – 125 Н∙м
М10х45 50 – 70 Н∙м
Болт кріплення правої подушки двигуна до правого опорного кронштейна М12х55 95 – 125 Н∙м
Болт кріплення задньої подушки до підрамника М12х75 90 Н∙м + доверніть на 120°
Болт кріплення задньої подушки до коробки М10х45 50 Н∙м + доверніть на 90°
Болт кріплення задньої подушки двигуна до заднього опорного кронштейна М12х75 95 – 125 Н∙м
Болт кріплення впускного патрубка інтеркулера до задньої опори М8х16 20 – 28 Н∙м
Болт кріплення задньої правої подушки до підрамника М12х80 90 Н∙м + доверніть на 120°
Болт кріплення задньої правої подушки до заднього опорного кронштейна М12х85 95 – 125 Н∙м
Болт кришки підшипників розподільних валів М7х35 13,5 – 18,5 Н∙м
Різьбова втулка головки блоку циліндрів Ліва різьба 8 – 12 Н∙м
Болт головки блоку циліндрів - Перший етап: 36 – 44 Н∙м
Другий етап: доверніть на 115 - 125 °
Третій етап: доверніть на 115 - 125 °
Болт зворотної трубки розширювального бачка М6х16 8,5 – 11,5 Н∙м
Болт "маси" джгута проводів двигуна на підрамнику М6х20 8 – 10 Н∙м
Болт кріплення кожуха джгута проводів двигуна М8х20 22 – 24 Н∙м
Гайка блоку запобіжників моторного відсіку та силового джгута проводів двигуна М6 7 – 9 Н∙м
Болт "маси" силового агрегату на коробці передач М8х20 22 – 24 Н∙м
Гвинт хомута випускного патрубка інтеркулера Черв'яковий хомут типу А 4,5 – 5,5 Н∙м
Гайка трубопроводу холодоагенту системи кондиціювання М6 8 – 10 Н∙м
Блок блоку балансувальних валів М7х85 Перший етап: 7 – 9 Н∙м
Другий етап: доверніть на 205 - 215 °
Болт кришки шатуна М8х63 Перший етап: 10,8 – 13,2 Н∙м
Другий етап: 18,2 – 21,8 Н∙м
Третій етап: доверніть на 95 - 105 °
Болт кришки корінного підшипника М10х116, 5 Перший етап: 3 – 7 Н∙м
Другий етап: 18 – 22 Н∙м
Третій етап: 36 – 44 Н∙м
Четвертий етап: доверніть на 85 - 95 °
Болт картера М8х70 Перший етап: 3 – 7 Н∙м
Другий етап: 24 – 28 Н∙м
Болт провідного диска М11х21 Перший етап: 42 – 48 Н∙м
Другий етап: доверніть на 45 - 55 °
Болт переднього сальника колінчастого валу М7х25 Перший етап: 3 – 7 Н∙м
Другий етап: 13,5 – 18,5 Н∙м
Болт кронштейна приводного валу М10х45 50 – 70 Н∙м
Заглушка М16х1, 5 42 – 48 Н∙м
Форсунка охолодження поршня М18х1, 5 28 – 36 Н∙м

Технічні характеристики та специфікація механічної системи двигуна

Параметр Специфікація
Загальні параметри
Модель JLH-4G20TDB-B00
Тип Рядний чотирициліндровий
Тип камери згоряння Шатрова
Технічний опис Центральний безпосередній упорскування, інтегрований у випускний колектор турбокомпресор, масляний насос зі змінним робочим об'ємом, ремінь приводу ГРМ сухого типу, алюмінієвий блок циліндрів, система регулювання фаз газорозподілу на впуску та випуску, подвійний балансирний вал, електричний насос
Спосіб подачі повітря Турбонаддув із проміжним охолодженням
Діаметр циліндра 82 мм
Хід поршня 93,2 мм
Ступінь стиснення 10,8:1
Робочий об'єм 1969 мл
Номінальна потужність 175 кВт при 5500 об/хв
Максимальний момент, що крутить 350 Н м 1800 – 4000 об/хв
Характеристика палива Неетильований бензин із октановим числом 95 і вище
Відповідно до стандарту GB 17930-2016
Мінімальний момент, що крутить 160 Н м при 1000 об/хв
Мінімальна витрата палива 236 г/кВт∙год
Витрата палива при 2000 об/хв/2 бар 364 г/кВт∙год
Клапанний механізм Подвійний верхній розподільний вал, 16 клапанів із механічними штовхачами, механізм DVVT
Початкові фази газорозподілу Кут відкриття клапанів: 390 (випускний) / 165,5 (випускний)
Кут закривання клапанів: 587 (випускний) / 351,5 (випускний)
Оберти холостого ходу 750 ±50 об/хв
Напрямок обертання колінчастого валу За годинниковою стрілкою (при погляді з переднього боку двигуна)
Порядок роботи циліндрів 1-3-4-2
Загальні втрати тиску відпрацьованих газів (номінальна точка) ≤ 45/720 кПа/кг/год (без фільтра-уловлювача) або ≤ 60/720 кПа/кг/год (з фільтром-уловлювачем)
Тиск оливи 150 – 450 кПа
Витік повітря через поршневі кільця < 90 л/хв
Габаритний розмір (довжина x ширина x висота) 631 x 627 x 710 мм
Маса нетто двигуна (±2%) 134,5 кг
Екологічний клас Євро-5
Головка блоку циліндрів
Площина поверхні сполучення з блоком циліндрів 0,015 мм
Плосність сторони впуску 0,02 мм
Плосність сторони випуску 0,02 мм
Поршень
Номінальний діаметр поршня 81,970 ±0,007 мм
Номінальний масляний зазор 0,045 мм
Максимальний олійний зазор 0,059 мм
Випускний клапан
Довжина 110,175 мм
Діаметр тарілки 27 мм
Діаметр штока 5,942 мм (МР)
Кут фаски клапана 45,5º
Зазор напрямної втулки 51 – 80 мкм (МР)
Зазор у приводі клапанів 0,52±0,05 мм
Кут сідла клапана 45º
Впускний клапан
Довжина 110,175 мм
Діаметр тарілки 31 мм
Діаметр штока 5,97 мм
Кут фаски клапана 45,5º
Зазор напрямної втулки 30 – 60 мкм
Зазор у приводі клапанів 0,20±0,05 мм
Кут сідла клапана 45º
Привідний ремінь
Довжина 1181 ±5,0 мм
Ширина 21,36±0,5 мм
Глибина 4,8 ±0,4 мм
Розподільні вали впускних та випускних клапанів
Радіальне биття розподільчого валу 0,03 мм
Максимальний підйом кулачка розподільного валу впускних клапанів 8,57 мм
Максимальний підйом кулачка розподільчого валу випускних клапанів 7,865 мм
Шийка розподільчого валу № 1 Ø 55 (0, -0,013) мм
Інші шийки розподільчого валу Ø 30 (-0,03, -0,05) мм
Номінальний осьовий зазор розподільчого валу 0 мм
Максимальний осьовий зазор розподільчого валу 0,59 мм
Шків розподільчого валу
Діаметр по вершинах зубів Ø 125,97 (0, -0,13) мм
Колінчастий вал
Максимальне радіальне биття колінчастого валу 0,015 мм
Діаметр корінної шийки колінчастого валу Ø 53 (-0,016, +0,003) мм
Максимальна конусність та овальність корінної шийки колінчастого валу 0,004 мм
Діаметр шатунної шийки колінчастого валу Ø 50 (-0,019, 0) мм
Максимальна конусність та овальність шатунної шийки колінчастого валу 0,004 мм
Масляний зазор корінної шийки колінчастого валу 0,019 – 0,036 мм
Масляний зазор шатунної шийки колінчастого валу 0,021 – 0,068 мм
Поршневе кільце
Зазор у канавці першого компресійного кільця 0,02 – 0,07 мм
Зазор у канавці другого компресійного кільця 0,02 – 0,07 мм
Розподільний вал
Діапазон регулювання механізму VVT (сторона впуску) 50º СА
Діапазон регулювання механізму VVT (сторона випуску) 30º СА

Герметики та клеї

Герметик для картера та блоку циліндрів LT5970, силіконовий герметик для плоских поверхонь
Герметик для кришки підшипників розподільчих валів, блока циліндрів, нижньої частини блоку циліндрів та масляного піддону LT5970, силіконовий герметик для плоских поверхонь
Герметик для масляного піддону двигуна LT5970, силіконовий герметик для плоских поверхонь
Герметик для чашеподібної заглушки Ø20 (блок циліндрів) LT648, анаеробний однокомпонентний клей для циліндричних деталей
Герметик для чашеподібної заглушки (головка блоку циліндрів) LT601, анаеробний однокомпонентний клей для циліндричних деталей

Список спеціальних інструментів

Зображення Найменування
сервісні дані та специфікація Geely Xingyue з 2019 року, сервісні дані та специфікація специфікація Джилі Хінгай з 2019 року, сервісні дані та специфікація Джилі Тугелла з 2019 року Пристрій для обертання колінчастого валу
сервісні дані та специфікація Geely Xingyue з 2019 року, сервісні дані та специфікація специфікація Джилі Хінгай з 2019 року, сервісні дані та специфікація Джилі Тугелла з 2019 року Пристрій для позиціонування колінчастого валу
сервісні дані та специфікація Geely Xingyue з 2019 року, сервісні дані та специфікація специфікація Джилі Хінгай з 2019 року, сервісні дані та специфікація Джилі Тугелла з 2019 року Пристрій для зняття та встановлення демпфуючого шківа
сервісні дані та специфікація Geely Xingyue з 2019 року, сервісні дані та специфікація специфікація Джилі Хінгай з 2019 року, сервісні дані та специфікація Джилі Тугелла з 2019 року Пристрій для зняття сальників та заглушок
сервісні дані та специфікація Geely Xingyue з 2019 року, сервісні дані та специфікація специфікація Джилі Хінгай з 2019 року, сервісні дані та специфікація Джилі Тугелла з 2019 року Знімач зубчастого шківа ГРМ
сервісні дані та специфікація Geely Xingyue з 2019 року, сервісні дані та специфікація специфікація Джилі Хінгай з 2019 року, сервісні дані та специфікація Джилі Тугелла з 2019 року Пристрій для встановлення поршня в циліндр
сервісні дані та специфікація Geely Xingyue з 2019 року, сервісні дані та специфікація специфікація Джилі Хінгай з 2019 року, сервісні дані та специфікація Джилі Тугелла з 2019 року Пристосування для стопоріння балансувального валу
сервісні дані та специфікація Geely Xingyue з 2019 року, сервісні дані та специфікація специфікація Джилі Хінгай з 2019 року, сервісні дані та специфікація Джилі Тугелла з 2019 року Направляюча оправка для встановлення переднього сальника колінчастого валу
сервісні дані та специфікація Geely Xingyue з 2019 року, сервісні дані та специфікація специфікація Джилі Хінгай з 2019 року, сервісні дані та специфікація Джилі Тугелла з 2019 року Пристосування для встановлення ковпачка клапана
сервісні дані та специфікація Geely Xingyue з 2019 року, сервісні дані та специфікація специфікація Джилі Хінгай з 2019 року, сервісні дані та специфікація Джилі Тугелла з 2019 року Пристрій для вимірювання зазору балансувального валу
сервісні дані та специфікація Geely Xingyue з 2019 року, сервісні дані та специфікація специфікація Джилі Хінгай з 2019 року, сервісні дані та специфікація Джилі Тугелла з 2019 року Пристрій для встановлення заднього сальника колінчастого валу
сервісні дані та специфікація Geely Xingyue з 2019 року, сервісні дані та специфікація специфікація Джилі Хінгай з 2019 року, сервісні дані та специфікація Джилі Тугелла з 2019 року Пристрій для встановлення переднього сальника розподільного валу впускних/випускних клапанів
сервісні дані та специфікація Geely Xingyue з 2019 року, сервісні дані та специфікація специфікація Джилі Хінгай з 2019 року, сервісні дані та специфікація Джилі Тугелла з 2019 року Пристрій для встановлення задньої заглушки розподільчого валу
сервісні дані та специфікація Geely Xingyue з 2019 року, сервісні дані та специфікація специфікація Джилі Хінгай з 2019 року, сервісні дані та специфікація Джилі Тугелла з 2019 року Пристрій для стопоріння маховика
сервісні дані та специфікація Geely Xingyue з 2019 року, сервісні дані та специфікація специфікація Джилі Хінгай з 2019 року, сервісні дані та специфікація Джилі Тугелла з 2019 року Пристрій для встановлення сухарів клапана
сервісні дані та специфікація Geely Xingyue з 2019 року, сервісні дані та специфікація специфікація Джилі Хінгай з 2019 року, сервісні дані та специфікація Джилі Тугелла з 2019 року Лопатка для очищення поверхонь, що ущільнюються
сервісні дані та специфікація Geely Xingyue з 2019 року, сервісні дані та специфікація специфікація Джилі Хінгай з 2019 року, сервісні дані та специфікація Джилі Тугелла з 2019 року Пристрій для зняття та встановлення масляних трубопроводів
сервісні дані та специфікація Geely Xingyue з 2019 року, сервісні дані та специфікація специфікація Джилі Хінгай з 2019 року, сервісні дані та специфікація Джилі Тугелла з 2019 року Пристрій для стопоріння механізму VVT
сервісні дані та специфікація Geely Xingyue з 2019 року, сервісні дані та специфікація специфікація Джилі Хінгай з 2019 року, сервісні дані та специфікація Джилі Тугелла з 2019 року Пристрій для позиціонування розподільчого валу
сервісні дані та специфікація Geely Xingyue з 2019 року, сервісні дані та специфікація специфікація Джилі Хінгай з 2019 року, сервісні дані та специфікація Джилі Тугелла з 2019 року Пристрій для стиснення натягувача приводного ременя
сервісні дані та специфікація Geely Xingyue з 2019 року, сервісні дані та специфікація специфікація Джилі Хінгай з 2019 року, сервісні дані та специфікація Джилі Тугелла з 2019 року Стопорний штифт

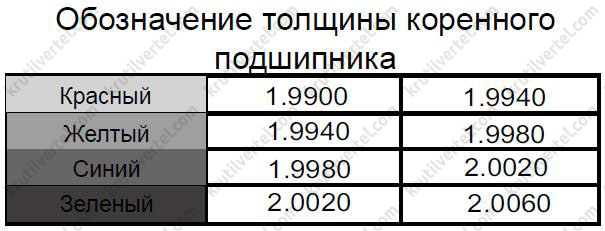

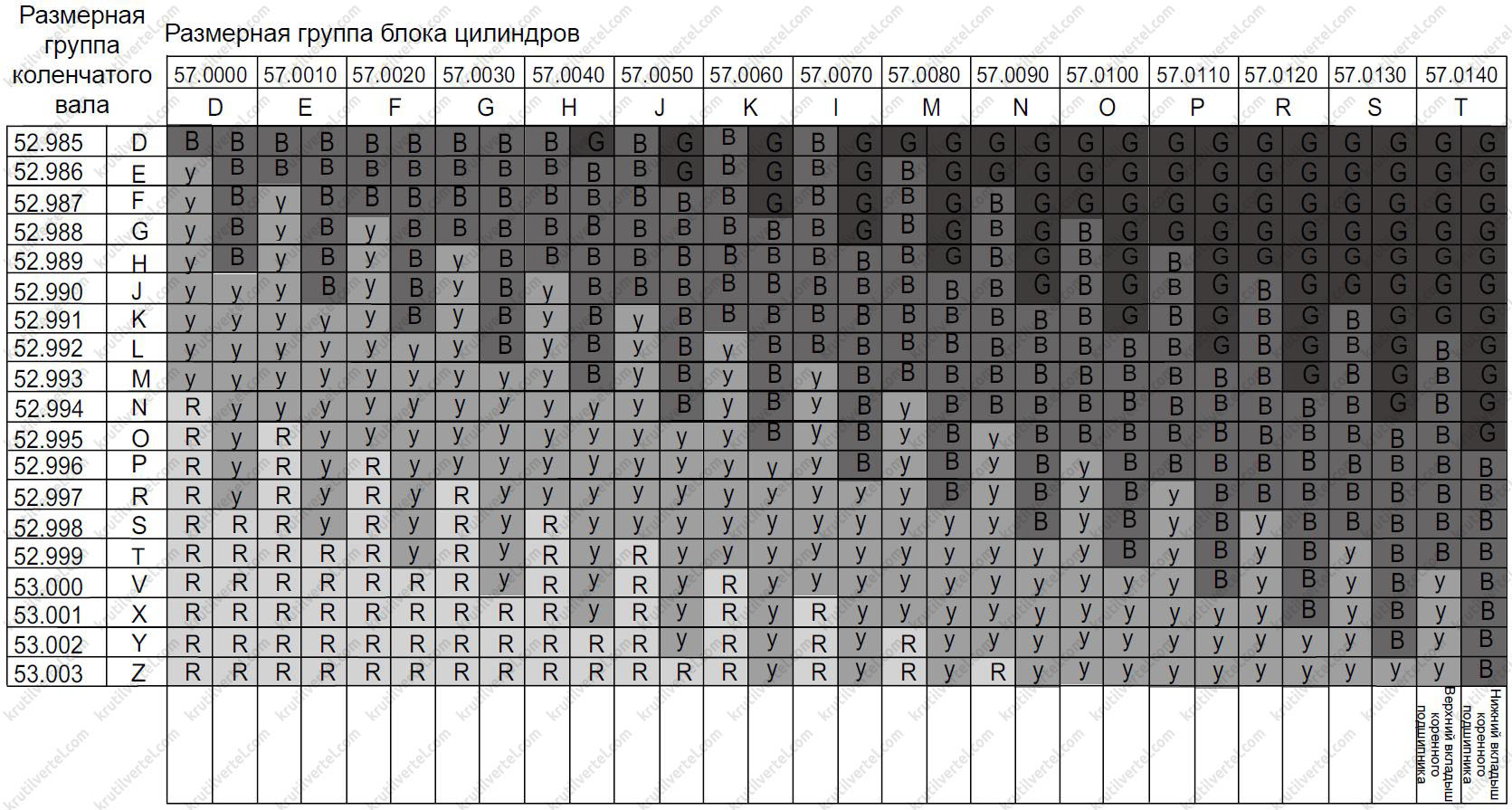

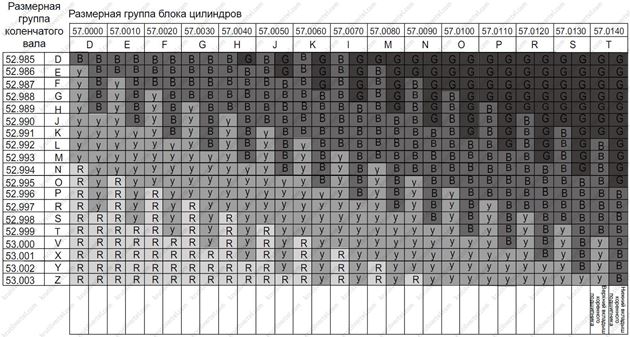

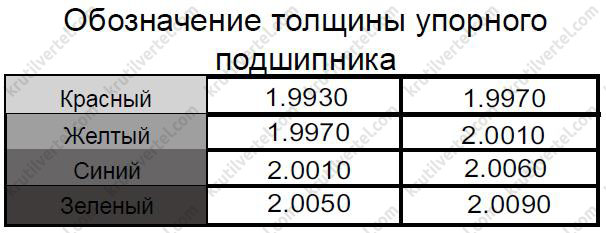

Таблиця підбору корінних підшипників

Примітка:
Всі значення дано в мм.

сервісні дані та специфікація Geely Xingyue з 2019 року, сервісні дані та специфікація специфікація Джилі Хінгай з 2019 року, сервісні дані та специфікація Джилі Тугелла з 2019 року

сервісні дані та специфікація Geely Xingyue з 2019 року, сервісні дані та специфікація специфікація Джилі Хінгай з 2019 року, сервісні дані та специфікація Джилі Тугелла з 2019 року

сервісні дані та специфікація Geely Xingyue з 2019 року, сервісні дані та специфікація специфікація Джилі Хінгай з 2019 року, сервісні дані та специфікація Джилі Тугелла з 2019 року

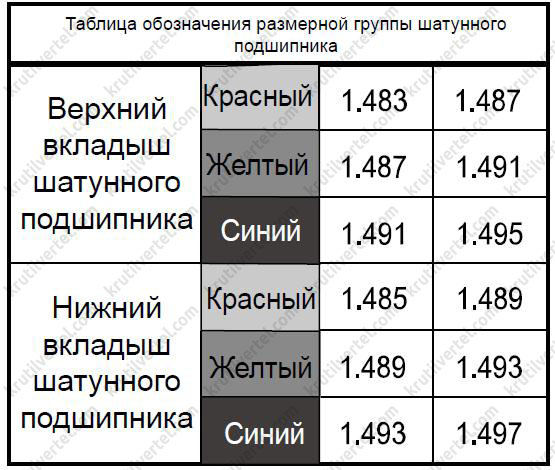

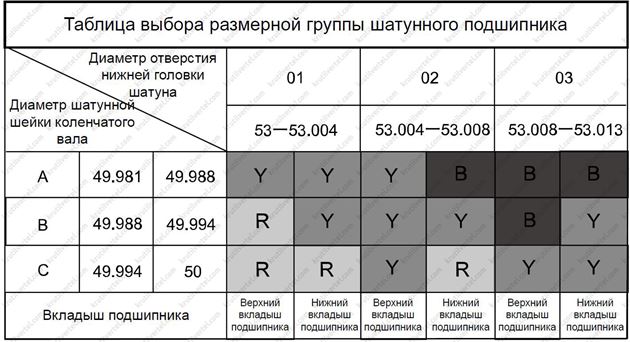

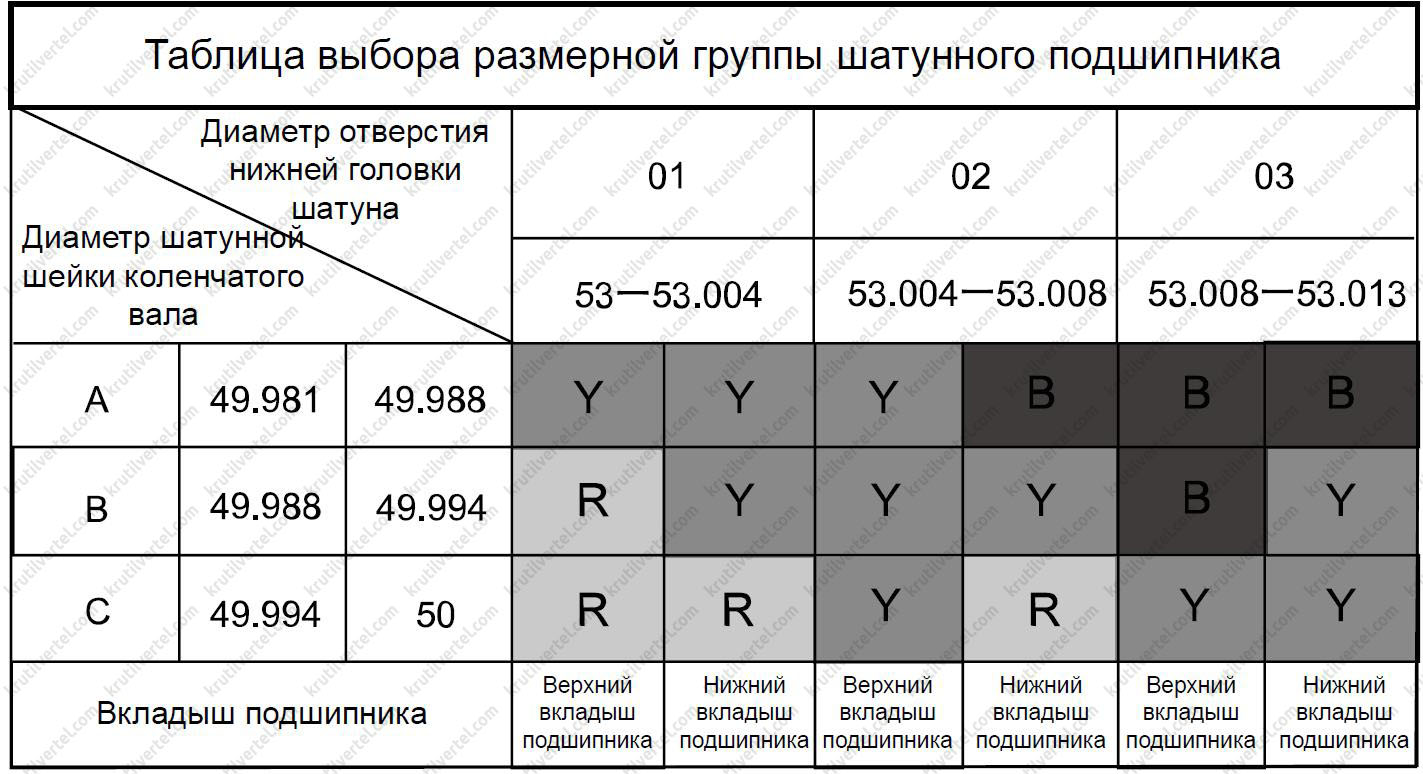

Таблиця підбору шатунних підшипників

Примітка:
Всі значення дано в мм.

сервісні дані та специфікація Geely Xingyue з 2019 року, сервісні дані та специфікація специфікація Джилі Хінгай з 2019 року, сервісні дані та специфікація Джилі Тугелла з 2019 року

сервісні дані та специфікація Geely Xingyue з 2019 року, сервісні дані та специфікація специфікація Джилі Хінгай з 2019 року, сервісні дані та специфікація Джилі Тугелла з 2019 року

Таблиця кратності використання деталей

№ п/п Номер деталі Найменування Розташування Кількість використання
1 5500001131 Фланцевий болт із шестигранною головкою Клапан керування подачею оливи < 1
2 5500001130 Прокладання клапана керування подачею оливи Клапан керування подачею оливи < 1
3 31375853 Болт кришки шатуна Шатун < 5
4 30624532 Болт механізму VVT Механізм VVT < 1
5 5500001153 Болт шківа, що демпфує Демпфуючий шків < 3
6 5500001154 Гвинт із дванадцятигранним гніздом Демпфуючий шків < 1
7 5500001054 Прокладання вакуумного насоса Вакуумний насос < 1
8 5500001033 Кришка заглушки розподільчого валу Задній кінець головки блоку циліндрів < 1
9 5500001212 З'єднувач підігрівача двигуна Задній кінець головки блоку циліндрів < 1
10 31336013 Прокладання зворотного масляного отвору турбокомпресора Зворотна масляна трубка турбокомпресора < 1
11 31478049 Кільце ущільнювача < 3
12 5500001197 Прокладка ущільнювача Масляна трубка турбокомпресора, що підводить < 1
13 5500001196 Прокладка < 1
14 31358946 Кільце ущільнювача маслоохолоджувача Маслоохолоджувач < 1
15 5500001216 Прокладання впускного отвору блока циліндрів Впускний патрубок для охолоджувальної рідини на блоці циліндрів < 1
16 5500001166 Шайба випускного колектора Випускний колектор < 1
17 31669348 Паливопровід високого тиску Паливний насос високого тиску + рампа палива < 1
18 31401489 Прокладка циліндра Головка циліндрів + блок циліндрів < 1
19 31339213 Задній сальник колінчастого валу Задній кінець колінчастого валу < 1
20 5500001016 Передній сальник колінчастого валу Картер двигуна < 1
21 31316040 Передній сальник розподільчого валу Передній кінець розподільчого валу < 1
22 31465596 Маслознімний ковпачок випускного клапана Випускний клапан < 1
23 31430939 Маслознімний ковпачок впускного клапана Впускний клапан < 1
24 5500001138 Фланцевий болт із шестигранною головкою Корпус балансувального валу + картер двигуна < 1
25 985868 Шестигранна фланцева гайка Турбокомпресор < 1
26 30670543 Жароміцна шпилька Турбокомпресор + головка блоку циліндрів < 1
27 30670542 Болт теплового екрану Турбокомпресор + головка блоку циліндрів < 1
28 5500001010 Болт кришки корінного підшипника Картер + блок циліндрів двигуна < 3
29 5500001086 Болт провідного диска Ведучий диск + колінчастий вал < 1
30 9454743 Болт маховика Маховик + колінчастий вал < 1
31 5500001051 Болт головки блоку циліндрів Головка циліндрів + блок циліндрів < 1
32 5500001192 Прокладка Форсунка охолодження поршня + блок циліндрів < 1
33 31492316 Свічка запалювання Головка блоку циліндрів < 3
34 31460527 Поршневе кільце 1 Поршень < 1
35 1256394 Центрувальна втулка Блок циліндрів < 1
36 973660 Еластичний циліндричний штифт Колінчастий вал < 1
37 5500001148 Шків колінчастого валу (замінюється спільно з колінчастим валом) Колінчастий вал < 1
38 987962 Фланцевий болт із шестигранною головкою Блок циліндрів < 1
39 31330110 Центрувальна втулка Картер та балансувальний блок < 1
Картер та масляний насос
40 982781 Фланцевий болт із шестигранною головкою Масляний піддон < 1
41 985135 Фланцевий болт із шестигранною головкою Масляний піддон + картер < 1
42 31258024 Масляний патрубок Масляний піддон < 1
43 5500001014 Центрувальна втулка Блок циліндрів + головка циліндрів < 1
44 5500001011 Розділювач сорочки охолодження Блок циліндрів < 1
45 5500001130 Прокладання клапана керування подачею оливи Кришка підшипника розподільчого валу < 1
46 986387 Гвинт із зіркоподібним шестипроменевим гніздом у плоскоконічній головці Задній кожух ременя приводу ГРМ + двигун < 1
Передній кожух ременя приводу ГРМ + задній кожух ременя приводу ГРМ
47 31405635 Датчик тиску мастила Датчик тиску оливи + картер < 1
48 5500001066 Прокладка Заглушка + блок циліндрів < 1
49 31679915 Набірне маслознімне кільце Поршень < 1
50 31460528 Поршневе кільце 2 Поршень < 1
51 31460612 Стопорне кільце поршневого пальця Поршень < 1
52 32208309 Вакуумний насос Головка блоку циліндрів < 1
53 5500001071 Вентиляційний клапан у зборі Головка блоку циліндрів < 1
54 5500001294 Трубка, масломірний щуп Блок циліндрів < 1
55 5500001213 Кільце ущільнювача Впускний патрубок для охолоджувальної рідини на блоці циліндрів < 1
56 986577 Шайба Турбокомпресор < 1
57 30670568 Кільце ущільнювача Трубки охолоджуючої рідини турбокомпресора < 1
58 5500001218 Трубки охолоджуючої рідини турбокомпресора Турбокомпресор < 1
59 31410835 Паливна рампа Датчик тиску палива + рампа палива < 2
Паливопровід насоса високого тиску + рампа палива < 3
60 32203286 Датчик тиску палива Паливна рампа < 1
61 31452862 Затискне кільце Паливна форсунка < 1
62 31336651 Джгут дротів паливної форсунки Паливна рампа < 1
63 977751 Прокладання маслозливної пробки Масляний піддон < 1
На цьому вебсайті використовуються файли cookie. Натискаючи ПРИЙНЯТИ або залишаючись на ньому, ви дозволяєте нам використовувати файли cookie. Докладніше
Прийняти
