5. Заміна елементів системи керування двигуном
Заміна блоку керування двигуном
1. Відкрийте капот двигуна.
2. Від'єднайте кабель від негативного виведення акумулятора.
3. Зніміть верхню панель переднього бампера.
4. Зніміть верхню панель лівого крила.
5. Зніміть впускний патрубок повітряного фільтра.
6. Зніміть повітряний фільтр.
7. Зніміть акумулятор.

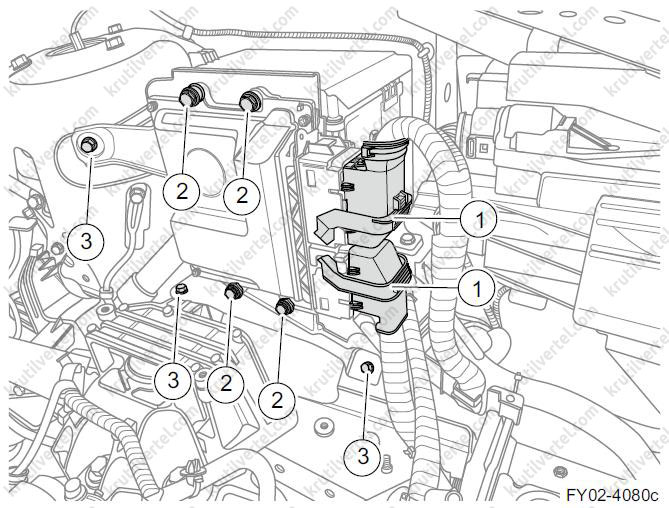

8. Від'єднайте роз'єм (1) джгута проводів блоку ECM.
9. Викрутіть чотири кріпильні болти (2) блоку ЄСМ та зніміть блок ЄСМ разом із кронштейном.
Примітка:
Момент затягування під час встановлення: 9 Н·м.
10. Викрутіть три болти (3) кронштейна блоку ЄСМ і зніміть кронштейн.
Примітка:
Момент затягування під час встановлення: 9 Н·м.
![заміна елементів системи керування двигуном Geely Xingyue з 2019 року, заміна елементів системи керування двигуном двигуном Джилі Хінгай з 2019 року]( "Викрутіть три кріпильні болти (3) кронштейна блоку ЄСМ і зніміть кронштейн")
11. Встановлюйте в порядку, зворотному зняття.
Заміна клапана керування подачею масла до розподільного валу впускних клапанів
Зняття
1. Відкрийте капот двигуна.
2. Від'єднайте кабель від негативного виведення акумулятора.
3. Зніміть декоративний кожух двигуна.

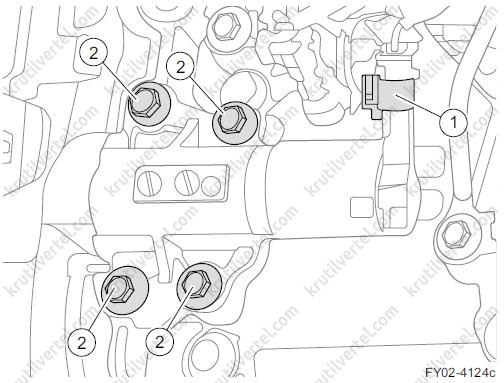

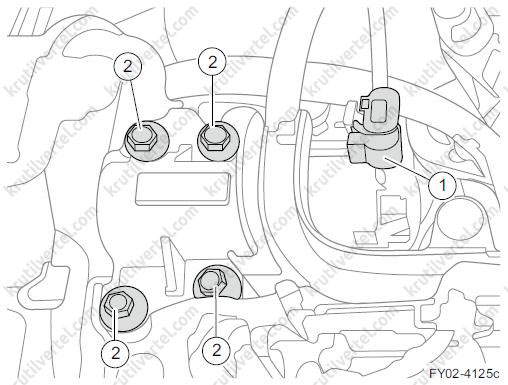

4. Від'єднайте роз'єм (1) джгута проводів клапана керування подачею масла до розподільного валу впускних клапанів.
5. Викрутіть чотири болти кріплення (2) клапана керування подачею масла до розподільного валу впускних клапанів і зніміть клапан разом з прокладкою.
![заміна елементів системи керування двигуном Geely Xingyue з 2019 року, заміна елементів системи керування двигуном 2 двигуном Джилі Хінгай з 2019 року]( "Виверніть чотири кріпильні болти (2) клапана керування подачею масла до розподільного валу впускних клапанів")
Встановлення
1. Встановіть прокладку клапана керування подачею масла до розподільного валу впускних клапанів.
Увага:
Не дозволяється використовувати прокладку клапана регулювання подачі олії повторно, її слід замінювати при кожному знятті.
2. Встановіть клапан керування подачею масла до розподільного валу впускних клапанів, попередньо затягніть чотири кріпильні болти клапана в перехресному порядку, потім затягніть їх номінальним моментом затягування. Момент затягування: 10 Н·м.
Увага:
- Перед встановленням клапана керування подачею масла нанесіть моторне масло в отвори для кріпильних болтів.
- Щодо компонентів системи VVT та клапанів керування подачею олії повинні дотримуватися суворих вимог до зазорів. У разі падіння будь-яких деталей під час зняття чи розбирання вони не підлягають повторному використанню. Компоненти системи VVT та клапани керування подачею олії слід замінити на нові, щоб забезпечувалися задовільні характеристики потоку.
- Не допускається міняти місцями клапани керування подачею олії до розподільних валів впускних та випускних клапанів.
- Забороняється використовувати фланцеві болти із шестигранною головкою після зняття. Вони можуть використовуватися лише один раз.
3. Підключіть роз'єм джгута проводів клапана керування подачею масла до розподільного валу впускних клапанів.
Увага:
Роз'єм джгута проводів клапана керування подачею олії легко забруднюється, тому при складанні необхідно забезпечити чистоту робочого місця та захист від пилу.
4. Встановіть декоративний кожух двигуна.
5. Приєднайте негативний кабель акумулятора.
6. Закрийте капот двигуна.
Заміна клапана керування подачею масла до розподільного валу випускних клапанів
Зняття
1. Відкрийте капот двигуна.
2. Від'єднайте кабель від негативного виведення акумулятора.
3. Зніміть декоративний кожух двигуна.
4. Від'єднайте роз'єм (1) джгута проводів клапана керування подачею масла до розподільчого валу випускних клапанів.
5. Викрутіть чотири болти (2) клапана керування подачею масла до розподільного валу випускних клапанів і зніміть клапан разом з прокладкою.
![заміна елементів системи керування двигуном Geely Xingyue з 2019 року, заміна елементів системи керування двигуном двигуном Джилі Хінгай з 2019 року]( "Виверніть чотири кріпильні болти (2) клапана керування подачею масла до розподільчого валу випускних клапанів")
Встановлення
1. Встановіть прокладку клапана керування подачею масла до розподільного валу випускних клапанів.
Увага:
Не дозволяється використовувати прокладку клапана регулювання подачі олії повторно, її слід замінювати при кожному знятті.
2. Встановіть клапан керування подачею масла до розподільного валу випускних клапанів, попередньо затягніть чотири кріпильні болти клапана в перехресному порядку, потім затягніть їх номінальним моментом затягування. Момент затягування: 10 Н·м.
Увага:
- Перед встановленням клапана керування подачею масла нанесіть моторне масло в отвори для кріпильних болтів.
- Щодо компонентів системи VVT та клапанів керування подачею олії повинні дотримуватися суворих вимог до зазорів. У разі падіння будь-яких деталей під час зняття чи розбирання вони не підлягають повторному використанню. Компоненти системи VVT та клапани керування подачею олії слід замінити на нові, щоб забезпечувалися задовільні характеристики потоку.
- Не допускається міняти місцями клапани керування подачею олії до розподільних валів впускних та випускних клапанів.
- Забороняється використовувати фланцеві болти із шестигранною головкою після зняття. Вони можуть використовуватися лише один раз.
3. Підключіть роз'єм джгута проводів клапана керування подачею масла до розподільного валу випускних клапанів.
Увага:
Роз'єм джгута проводів клапана керування подачею олії легко забруднюється, тому при складанні необхідно забезпечити чистоту робочого місця та захист від пилу.
4. Встановіть декоративний кожух двигуна.
5. Приєднайте негативний кабель акумулятора.
6. Закрийте капот двигуна.
Очищення клапана керування подачею олії
1. Зніміть клапан керування маслом.
2. Використовуючи засіб для чищення, промийте впускний та поворотний масляні отвори, камери випередження та запізнення клапана керування подачею масла.
![заміна елементів системи керування двигуном Geely Xingyue з 2019 року, заміна елементів системи керування двигуном 2 двигуном Джилі Хінгай з 2019 року]()
3. За допомогою продувного пістолета очистіть масляні отвори та масляні камери клапана керування подачею олії від залишків очищувального засобу.
4. Послідовно вмикаючи та вимикаючи живлення клапана керування подачею олії, по черзі переведіть його у відкритий та закритий стан, одночасно продуючи за допомогою продувного пістолета. Повторіть ці дії 2–3 рази.
Увага:
Тривалість увімкнення клапана не повинна перевищувати двох секунд за один раз, інакше клапан може бути пошкоджений.
5. Встановіть клапан керування подачею моторного масла.
Заміна фазового датчика розподільного валу впускних клапанів
Зняття
1. Відкрийте капот двигуна.
2. Від'єднайте кабель від негативного виведення акумулятора.
3. Зніміть декоративний кожух двигуна.

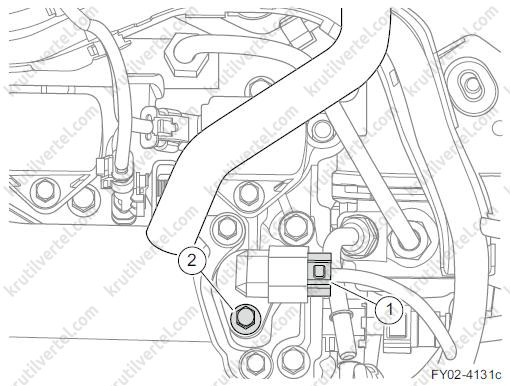

4. Від'єднайте роз'єм (1) джгута проводів від фазового датчика розподільного валу впускних клапанів.
5. Викрутіть болт кріплення (2) фазового датчика розподільного валу впускних клапанів, потім зніміть датчик.
![заміна елементів системи керування двигуном Geely Xingyue з 2019 року, заміна елементів системи керування двигуном двигуном Джилі Хінгай з 2019 року]( "Виверніть кріпильний болт (2) фазового датчика розподільчого валу впускних клапанів")
Встановлення
1. Встановіть фазовий датчик розподільного валу впускних клапанів на місце та затягніть кріпильний болт датчика. Момент затягування: 10 Н·м.
Увага:
- Не використовуйте датчик, якщо він зазнав удару або падіння.
- Перед встановленням переконайтеся у відсутності пошкоджень на кільці ущільнювача.
- Якщо після зняття датчика контакти та гумові прокладки не пошкоджені, датчик можна продовжувати використовувати.
- Нанесіть мастило Р80 на кільце ущільнювача перед його встановленням.
2. Підключіть роз'єм джгута проводів до фазового датчика розподільного валу впускних клапанів.
3. Встановіть декоративний кожух двигуна.
4. Приєднайте негативний кабель акумулятора.
5. Закрийте капот двигуна.
Заміна фазового датчика розподільчого валу випускних клапанів
Зняття
1. Відкрийте капот двигуна.
2. Від'єднайте кабель від негативного виведення акумулятора.
3. Зніміть декоративний кожух двигуна.

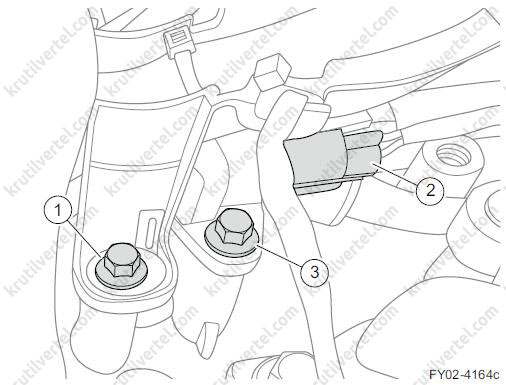

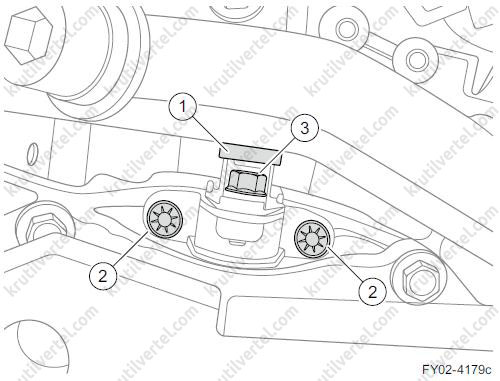

4. Викрутіть болт (1), що з'єднує втулку джгута проводів двигуна з двигуном.
5. Від'єднайте роз'єм (2) джгута проводів від фазового датчика розподільчого валу випускних клапанів.
6. Викрутіть кріпильний болт (3) фазового датчика розподільного валу випускних клапанів, потім зніміть датчик.
![заміна елементів системи керування двигуном Geely Xingyue з 2019 року, заміна елементів системи керування двигуном двигуном Джилі Хінгай з 2019 року]( "Виверніть кріпильний болт (3) фазового датчика розподільчого валу випускних клапанів, потім зніміть датчик")
Встановлення
1. Встановіть фазовий датчик розподільного валу випускних клапанів на місце та затягніть кріпильний болт (3) (див. малюнок вище). Момент затягування: 10 Н·м.
Увага:
- Не використовуйте датчик, якщо він зазнав удару або падіння.
- Перед встановленням переконайтеся у відсутності пошкоджень на кільці ущільнювача.
- Якщо після зняття датчика контакти та гумові прокладки не пошкоджені, датчик можна продовжувати використовувати.
- Нанесіть мастило Р80 на кільце ущільнювача перед його встановленням.
2. Приєднайте роз'єм (2) джгута проводів до фазового датчика розподільчого валу випускних клапанів (див. рисунок вище).
3. Закрутіть болт кріплення (1), що з'єднує втулку джгута проводів двигуна з двигуном (див. малюнок вище). Момент затягування: 9 Н·м.
4. Приєднайте негативний кабель акумулятора.
5. Встановіть декоративний кожух двигуна.
6. Закрийте капот двигуна.
Заміна датчика тиску та температури повітря на впускі
Зняття
1. Відкрийте капот двигуна.
2. Від'єднайте кабель від негативного виведення акумулятора.
3. Зніміть декоративний кожух двигуна.

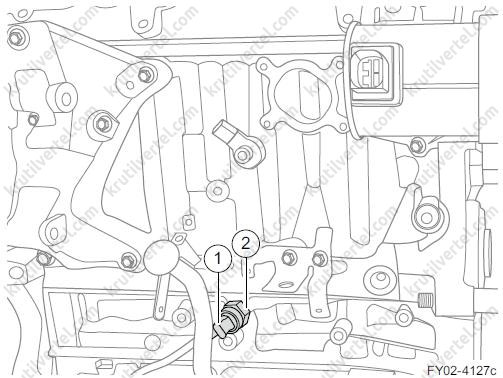

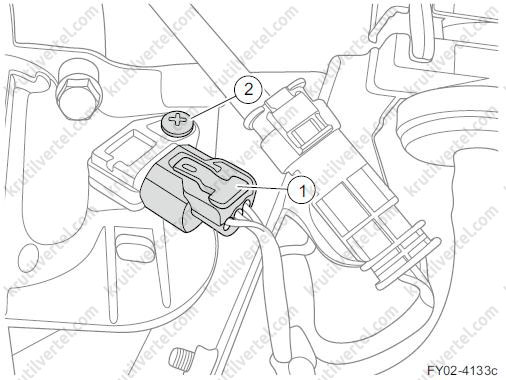

4. Від'єднайте роз'єм (1) джгута проводів від датчика температури та тиску повітря на впуску.
5. Викрутіть гвинт (2) датчика тиску та температури повітря на впуску та зніміть датчик.
![заміна елементів системи керування двигуном Geely Xingyue з 2019 року, заміна елементів системи керування двигуном 2 двигуном Джилі Хінгай з 2019 року]( "Виверніть гвинт кріплення (2) датчика тиску і температури повітря на впуску і зніміть датчик")
Встановлення
1. Встановіть датчик тиску та температури повітря на впускі на впускний колектор і затягніть гвинт. Момент затягування: 3,5 Н·м.
Увага:
- При використанні самонарізного гвинта затягніть його моментом затягування 4,5 ±0,2 Н·м.
- Не використовуйте датчик, якщо він зазнав удару або падіння.
- Не натискайте на датчик із зусиллям під час встановлення, щоб не пошкодити кільце ущільнювача датчика.
- цей датчик є датчиком абсолютного тиску; вихідна напруга датчика при стандартному атмосферному тиску становить близько 2,1 Ст. Зважаючи на можливу зміну атмосферного тиску під час вимірювання, це значення є лише орієнтовним.
2. Підключіть роз'єм джгута проводів до датчика температури та тиску повітря на впуску.
3. Встановіть декоративний кожух двигуна.
4. Приєднайте негативний кабель акумулятора.
5. Закрийте капот двигуна.
Заміна датчика тиску наддуву
1. Відкрийте капот двигуна.
2. Від'єднайте кабель від негативного виведення акумулятора.
3. Зніміть декоративний кожух двигуна.
4. Зніміть верхню панель переднього бампера.
5. Зніміть верхню панель лівого крила.
6. Зніміть повітряний фільтр.
7. Від'єднайте роз'єм (1) джгута проводів від датчика тиску наддуву.
8. Викрутіть кріпильний болт (2), що з'єднує датчик тиску наддуву з патрубком інтеркулера, та зніміть датчик тиску наддуву.
Примітка:
Момент затягування під час встановлення: 4,5 Н·м.
![заміна елементів системи керування двигуном Geely Xingyue з 2019 року, заміна елементів системи керування двигуном двигуном Джилі Хінгай з 2019 року]( "Виверніть кріпильний болт (2), що з'єднує датчик тиску наддува з патрубком інтеркулера")
9. Встановлюйте в порядку, зворотному зняття.
Заміна електронної педалі акселератора
1. Відкрийте капот двигуна.
2. Від'єднайте кабель від негативного виведення акумулятора.
3. Зніміть ліву декоративну кришку панелі приладів.
4. Зніміть ліву нижню захисну накладку з панелі приладів.

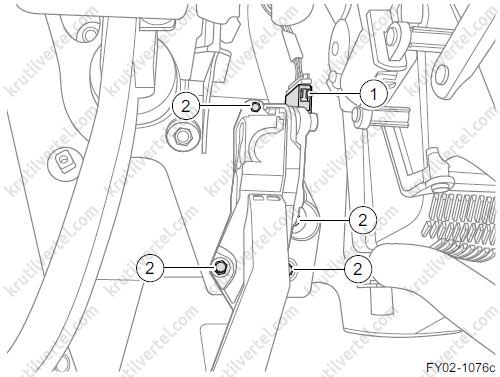

5. Від'єднайте роз'єм (1) джгута проводів від електронної педалі акселератора.
6. Викрутіть чотири кріпильні болти (2) електронної педалі акселератора та зніміть педаль.
Примітка:
Момент затягування під час встановлення: 9 Н·м.
![заміна елементів системи керування двигуном Geely Xingyue з 2019 року, заміна елементів системи керування двигуном двигуном Джилі Хінгай з 2019 року]( "Виверніть чотири кріпильні болти (2) електронної педалі акселератора і зніміть педаль")
7. Встановлюйте в порядку, зворотному зняття.
Заміна дросельної заслінки з електроприводом
Зняття
1. Відкрийте капот двигуна.
2. Від'єднайте кабель від негативного виведення акумулятора.
3. Зніміть декоративний кожух двигуна.
4. Зніміть верхню панель переднього бампера.
5. Від'єднайте роз'єм (1) джгута проводів від дросельної заслінки з електроприводом.
6. Послабте еластичне стопорне кільце (2), що фіксує вихідний шланг інтеркулера на корпусі дросельної заслінки, та від'єднайте шланг.
![заміна елементів системи керування двигуном Geely Xingyue з 2019 року, заміна елементів системи керування двигуном двигуном Джилі Хінгай з 2019 року]( "Ослабте еластичне стопорне кільце (2), що фіксує вихідний шланг інтеркулера")

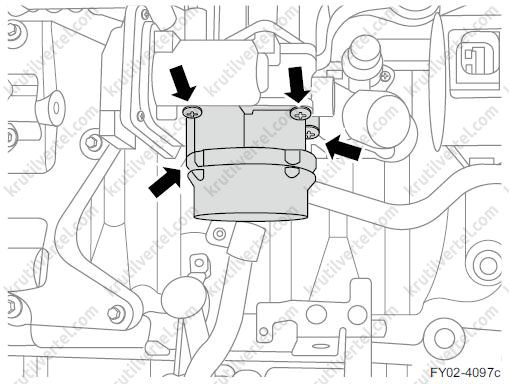

7. Викрутіть чотири кріпильні гвинти корпусу дросельної заслінки та зніміть вузол дросельної заслінки та прокладку з впускного колектора.
![заміна елементів системи керування двигуном Geely Xingyue з 2019 року, заміна елементів системи керування двигуном двигуном Джилі Хінгай з 2019 року]( "Виверніть чотири кріпильні гвинти корпусу дросельної заслінки і зніміть вузол дросельної заслінки")
Встановлення
1. Встановіть прокладку на корпус дросельної заслінки, а потім встановіть вузол дросельної заслінки в зборі.
Увага:
Розташуйте вузол дросельної заслінки за допомогою двох напрямних штифтів.
2. Встановіть та затягніть чотири гвинти. Момент затягування: 7 Н·м.
3. Підключіть шланг інтеркулера до корпусу дросельної заслінки та зафіксуйте його еластичним стопорним кільцем (2) (див. малюнок вище).
4. Підключіть роз'єм (1) джгута проводів до дросельної заслінки з електроприводом (див. малюнок вище).
5 Встановіть верхню панель переднього бампера.
6. Встановіть декоративний кожух двигуна.
7. Приєднайте негативний кабель акумулятора.
8. Закрийте капот двигуна.
Заміна та перевірка датчика температури охолоджувальної рідини
Зняття
Увага:
Якщо в системі охолодження присутній тиск, температура охолоджуючої рідини значно перевищує температуру кипіння, навіть якщо рідина, що знаходиться в радіаторі, не кипить. Якщо зняти кришку розширювального бачка, поки двигун ще не охолонув і в системі охолодження зберігається високий тиск, рідина двигуна, що охолоджує, миттєво закипить і може виплеснутися назовні, викликавши серйозний опік.
1. Відкрийте капот двигуна.
2. Від'єднайте кабель від негативного виведення акумулятора.
3. Зніміть декоративний кожух двигуна.
4. Зніміть верхню панель переднього бампера.
5. Зніміть верхню панель лівого крила.
6. Зніміть повітряний фільтр.

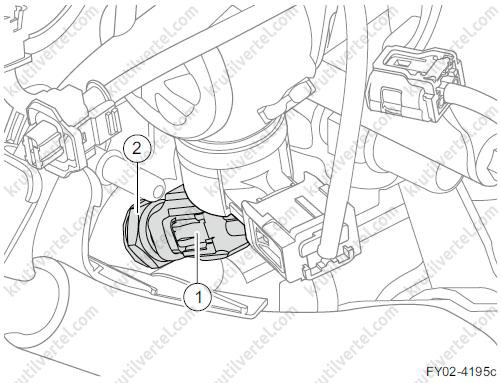

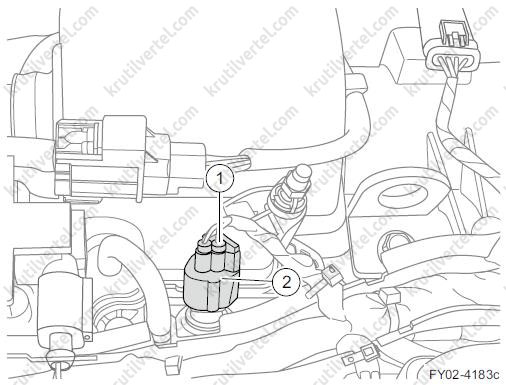

7. Від'єднайте роз'єм (1) джгута проводів від датчика температури охолоджуючої рідини.
8. Зніміть датчик температури охолоджувальної рідини (2).
![заміна елементів системи керування двигуном Geely Xingyue з 2019 року, заміна елементів системи керування двигуном двигуном Джилі Хінгай з 2019 року]( "Від'єднайте роз'єм (1) джгута проводів від датчика температури охолоджуючої рідини")
Перевірка
Зануріть датчик у термостатичну ванну з робочою напругою 7 В, приєднайте до датчика послідовно резистор 55 Ом та виміряйте значення опору датчика за різних умов.
Залежність опору від температури (номінальне значення):
44,3 кОм (-40 °C)
25,4 кОм (-30 °C)
15,04 (+1,29, -1,20) кОм (-20 °C)
9,16 кОм (-10 °C)
5,74 кОм (0 °C)
3,70 кОм (10 °C)
2,45 (+0,18, -0,17) кОм (20 °C)
1,66 кОм (30 °C)
1,15 кОм (40 °C)
0,811 кОм (50 °C)
0,584 кОм (60 °C)
0,428 кОм (70 °C)
0,318 ± 0,008 кОм (80 °C)
0,240 кОм (90 °C)
0,1836 кОм (100 °C)
0,1417 ± 0,0018 кОм (110 °C)
0,1108 кОм (120 °C)
0,0877 кОм (130 °C)
0,0703 кОм (140 °C)
Час відгуку: < 7 с.
Встановлення
1. Нанесіть невелику кількість герметика на різьблення датчика температури охолоджуючої рідини та прокладку, встановіть та затягніть датчик. Момент затягування: 22 Н·м.
Увага:
Дозволяється також використовувати одноразові шайби, але кожного разу їх необхідно замінювати.
2. Підключіть роз'єм джгута проводів до датчика температури охолоджуючої рідини.
3. Встановіть фільтр повітря.
4. Встановіть верхню панель лівого крила.
5. Встановіть верхню панель переднього бампера.
6. Встановіть декоративний кожух двигуна.
7. Приєднайте негативний кабель акумулятора.
8. Закрийте капот двигуна.
Заміна датчика детонації
1. Відкрийте капот двигуна.
2. Від'єднайте кабель від негативного виведення акумулятора.
3. Зніміть декоративний кожух двигуна.
4. Зніміть верхню панель переднього бампера.
5. Зніміть фільтр повітря.
6. Зніміть вузол дросельної заслінки.

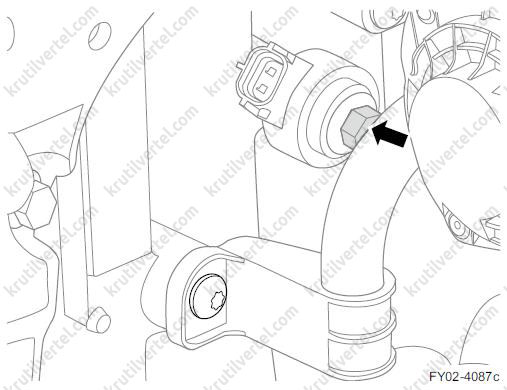

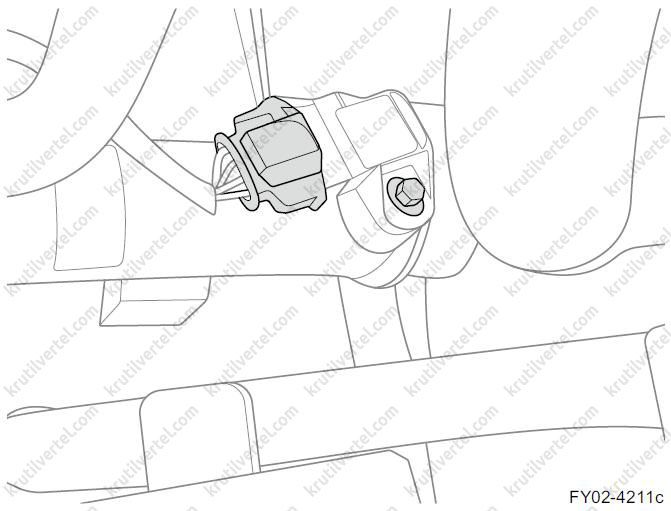

7. Від'єднайте роз'єм джгута проводів від датчика детонації.
![заміна елементів системи керування двигуном Geely Xingyue з 2019 року, заміна елементів системи керування двигуном двигуном Джилі Хінгай з 2019 року]( "Від'єднайте роз'єм джгута проводів від датчика детонації")

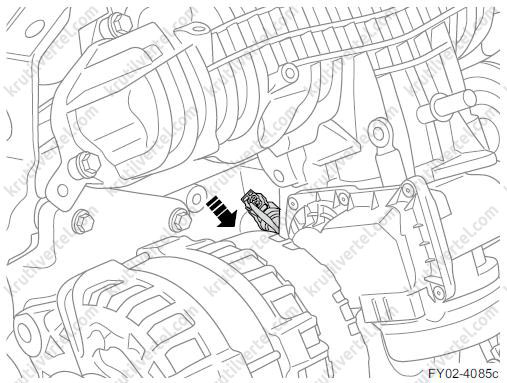

8. Викрутіть болт, що з'єднує впускний патрубок охолоджувальної рідини з двигуном, і від'єднайте патрубок.
Примітка:
Момент затягування під час встановлення: 10 Н·м.
![заміна елементів системи керування двигуном Geely Xingyue з 2019 року, заміна елементів системи керування двигуном двигуном Джилі Хінгай з 2019 року]( "Виверніть кріпильний болт, що з'єднує впускний патрубок охолоджуючої рідини з")

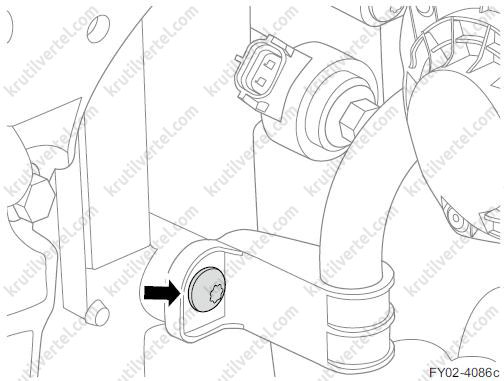

9. Викрутіть болт датчика детонації та зніміть датчик.
Примітка:
Момент затягування при встановленні: 16 Н·м.
![заміна елементів системи керування двигуном Geely Xingyue з 2019 року, заміна елементів системи керування двигуном двигуном Джилі Хінгай з 2019 року]( "Виверніть кріпильний болт датчика детонації та зніміть датчик")
10. Встановлюйте в порядку, зворотному знятті, але при цьому враховуйте наступне: не використовуйте датчик, якщо він зазнав удару або падіння.
Заміна датчика тиску масла
Зняття
1. Відкрийте капот двигуна.
2. Від'єднайте кабель від негативного виведення акумулятора.
3. Підніміть автомобіль.
4. Зніміть нижню захисну пластину двигуна.
5. Зніміть нижню захисну пластину переднього бампера.
6. Від'єднайте роз'єм (1) джгута проводів від датчика тиску масла.
7. Викрутіть датчик тиску мастила (2) із блоку циліндрів двигуна.
![заміна елементів системи керування двигуном Geely Xingyue з 2019 року, заміна елементів системи керування двигуном двигуном Джилі Хінгай з 2019 року]( "Виверніть датчик тиску масла (2) з блоку циліндрів двигуна")
Встановлення
1. Встановіть датчик тиску олії. Момент затягування: 15 ±1,5 Н·м.
Увага:
- Перед встановленням перевірте наявність кільця ущільнювача і переконайтеся у відсутності подряпин на ньому.
- При встановленні не наносьте на різьблення датчика герметик; поверхня фланця датчика повинна бути очищена від задирок, сторонніх частинок та мастила.
- Не допускається повторне встановлення раніше знятого датчика; датчик можна використовувати лише один раз.
2. Підключіть роз'єм джгута проводів до датчика тиску масла.
3. Встановіть нижню захисну пластину переднього бампера.
4. Встановіть нижню захисну пластину двигуна.
5. Опустіть автомобіль.
6. Підключіть негативний кабель акумулятора.
7. Закрийте капот двигуна.
Заміна датчика положення колінчастого валу
Зняття
1. Відкрийте капот двигуна.
2. Від'єднайте кабель від негативного виведення акумулятора.
3. Зніміть декоративний кожух двигуна.
4. Від'єднайте роз'єм (1) джгута проводів від датчика положення колінчастого валу.
5. Викрутіть два болти (2) з монтажного кронштейна датчика положення колінчастого валу та зніміть датчик.
6. Викрутіть кріпильний болт (3) датчика положення колінчастого валу та зніміть датчик з кронштейна.
![заміна елементів системи керування двигуном Geely Xingyue з 2019 року, заміна елементів системи керування двигуном двигуном Джилі Хінгай з 2019 року]( "Виверніть кріпильний болт (3) датчика положення колінчастого валу і зніміть датчик з кронштейн")
Встановлення
1. Встановіть датчик положення колінчастого валу на кронштейн і затягніть кріпильний болт датчика.
Увага:
- Не використовуйте датчик, якщо він зазнав удару або падіння.
- Не допускайте контакту чутливого кінця датчика з магнітними матеріалами.
- Після зняття датчика перевірте цілісність його корпусу та висновків перед його повторним встановленням.
2. Закрутіть два болти на кронштейн датчика положення колінчастого валу. Момент затягування: 16 Н·м.
3. Підключіть роз'єм джгута проводів датчика положення колінчастого валу.
4. Встановіть декоративний кожух двигуна.
5. Приєднайте негативний кабель акумулятора.
6. Закрийте капот двигуна.
Заміна датчика тиску палива
Зняття
1. Відкрийте капот двигуна.
2. Від'єднайте кабель від негативного виведення акумулятора.
3. Зніміть декоративний кожух двигуна.
4. Від'єднайте роз'єм (1) джгута проводів від датчика тиску палива.
5. Зніміть датчик тиску палива (2).
![заміна елементів системи керування двигуном Geely Xingyue з 2019 року, заміна елементів системи керування двигуном двигуном Джилі Хінгай з 2019 року]( "Від'єднайте роз'єм (1) джгута проводів від датчика тиску палива")
Встановлення
1. Встановіть датчик тиску палива на паливну рампу та затягніть його.
Увага:
- Перед встановленням датчика тиску палива нанесіть на його різьблення достатню кількість олії SL 10W-30.
- Очистіть стисненим повітрям різьблення датчика тиску палива перед встановленням.
- Порядок затягування: попередньо затягніть моментом 5 ±1 Н·м, відверніть у зворотному напрямку на 5 ±1°, затягніть моментом 5 ±1 Н·м, відверніть на 29 ±1°, контрольний момент затяжки становить 10 – 40 Н·м.
2. Підключіть роз'єм джгута проводів до датчика тиску палива.
3. Приєднайте негативний кабель акумулятора.
4. Встановіть декоративний кожух двигуна.
5. Закрийте капот двигуна.
