Задня підвіска Geely Xingyue / Tugella з 2019 року випуску (+ рестайлінг 2022)

3. Задня підвіска

Опис та принцип дії

Задня підвіска та передня підвіска разом забезпечують хорошу стійкість, керованість та комфортабельність автомобіля. Основні несучі та рухомі деталі задньої підвіски сприймають вертикальні та скручують зусилля, зменшуючи схильність автомобіля до поперечних та поздовжніх розгойдування. Амортизатор сприяє швидшому гасіння вібрації. Гвинтова пружина сприймає та передає вертикальне навантаження, зменшуючи ударні навантаження від впливу дорожніх нерівностей.

Задня підвіска даного автомобіля являє собою незалежну багатоважільний підвіску зі стабілізацією бічних переміщень і складається з наступних деталей: поздовжні важелі, амортизатори, гвинтові пружини, підрамник, верхні поперечні важелі, нижні поперечні важелі, тяги регулювання сходження задніх коліс.

Принцип роботи системи

Див. відповідний розділ у пункті вище.

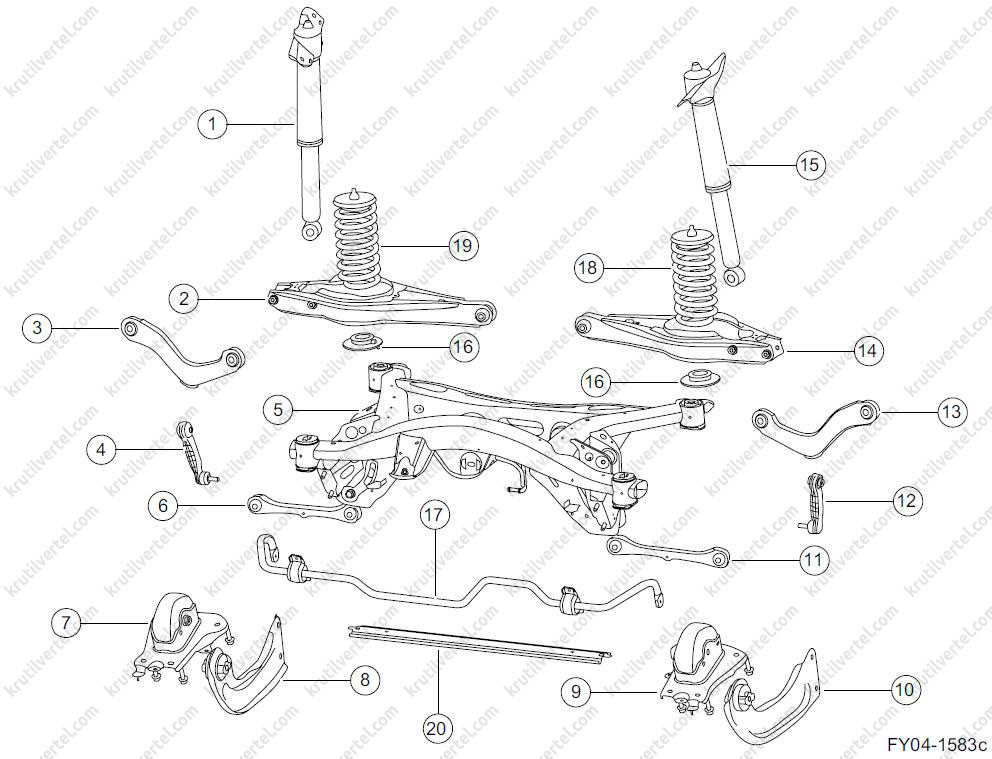

Подетальний вигляд

Модель із переднім приводом

1. Задній правий амортизатор.
2. Правий нижній важіль підвіски у збиранні.
3. Верхній правий поперечний важіль.
4. Стійка заднього стабілізатора.
5. Задній підрамник.
6. Тяга регулювання сходження заднього колеса.
7. Монтажний кронштейн правого поздовжнього важеля.
8. Правий поздовжній важіль.
9. Лівий поздовжній важіль.
10. Монтажний кронштейн лівого поздовжнього важеля.
11. Тяга регулювання сходження заднього колеса.
12. Стійка заднього стабілізатора.
13. Верхній лівий поперечний важіль.
14. Лівий нижній важіль підвіски у збиранні.
15. Задній лівий амортизатор.
16. Нижня подушка гвинтової пружини.
17. Задній стабілізатор поперечної стійкості.
18. Ліва гвинтова пружина.
19. Права гвинтова пружина.
20. Підсилювальна поперечка заднього підрамника.

Модель із повним приводом

1. Задній правий амортизатор.
2. Правий нижній важіль підвіски у збиранні.
3. Верхній правий поперечний важіль.
4. Стійка заднього стабілізатора.
5. Задній підрамник у збиранні.
6. Тяга регулювання сходження заднього колеса.
7. Монтажний кронштейн правого поздовжнього важеля.
8. Правий поздовжній важіль.
9. Монтажний кронштейн лівого поздовжнього важеля.
10. Лівий поздовжній важіль.
11. Тяга регулювання сходження заднього колеса.
12. Стійка заднього стабілізатора.
13. Верхній лівий поперечний важіль.
14. Лівий нижній важіль підвіски у збиранні.
15. Задній лівий амортизатор.
16. Нижня подушка гвинтової пружини.
17. Задній стабілізатор поперечної стійкості.
18. Ліва гвинтова пружина.
19. Права гвинтова пружина.
20. Підсилювальна поперечка заднього підрамника.

Діагностична інформація та процедури

Опис діагностики

Виконується аналогічно, як і на передній підвісці (див. відповідний підрозділ у пункті вище).

Зовнішній огляд

Виконується аналогічно, як і на передній підвісці (див. відповідний підрозділ у пункті вище).

Перевірка переднього амортизатора

Виконується так само, як і на передньому амортизаторі (див. відповідний підрозділ у параграфі вище).

Перевірка підвищеного тертя

Виконується аналогічно, як і на передній підвісці (див. відповідний підрозділ у пункті вище).

Діагностика плавності ходу (занадто м'який або занадто жорсткий хід)

Виконується аналогічно, як і на передній підвісці (див. відповідний підрозділ у пункті вище).

Автомобіль нахиляється або розгойдується під час проходження повороту

1. Огляньте задній амортизатор та тарілку задньої пружини на наявність зносу. За потреби замініть задній амортизатор і підтягніть гайку кріплення заднього амортизатора.

2. Перевірте, чи не перевантажено автомобіль, і в разі потреби поясніть клієнтові шкоду від перевантаження.

3. Перевірте задню гвинтову пружину на наявність блокування або ослаблення. За потреби замініть її.

Діагностика шуму

1. Перевірте компоненти задньої підвіски на знос. За потреби замініть пошкоджені компоненти задньої підвіски.

2. Перевірте, чи задній стабілізатор не ослаблений. При виявленні ослаблення – затягніть гайки кріплення заднього стабілізатора. Якщо послаблення немає - перейдіть до п. 3.

3. Перевірте задній амортизатор та подушку пружини задньої стійки на наявність пошкоджень або неправильне встановлення. За наявності несправностей замініть пошкоджені компоненти. Якщо пошкодження відсутні, перейдіть до п. 4.

4. Перевірте пружину задньої стійки на наявність відхилень у положенні установки. За наявності відхилень встановіть пружину задньої стійки належним чином. Якщо відхилення відсутні – перейдіть до п. 5.

5. Знайдіть справний автомобіль тієї ж моделі і порівняйте їх, щоб об'єктивно оцінити, чи рівень шуму несправного автомобіля відповідає нормі. У разі виявлення шуму замініть пошкоджені компоненти. Якщо шум відсутній, то задня підвіска в нормі.

Ненормальний дорожній просвіт

1. Перевірте гвинтову пружину задньої стійки на наявність пошкоджень або послаблення, замініть її за потреби.

2. Перевірте, чи не перевантажено автомобіль, у разі потреби поясніть клієнту шкоду від перевантаження.

3. Перевірте гвинтову пружину задньої стійки на предмет надмірного послаблення або невідповідності моделі автомобіля, замініть її за потреби.

Зняття та встановлення

Заміна заднього амортизатора та пружини

Примітка:
Порядок зняття та встановлення заднього амортизатора з лівого та правого боку однаковий.

Зняття

1. Підніміть автомобіль.

2. Зніміть заднє колесо.

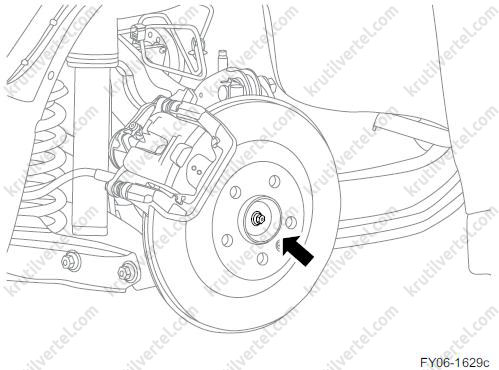

3. Відкрутіть гайку кріплення заднього приводного валу.

Увага:
Вживіть заходів для запобігання виходу приводного валу зі ступиці заднього колеса у разі падіння домкрата, щоб не допустити пошкодження приводного валу.

4. Підімкніть нижній поперечний важіль домкратом.

Увага:
Перед тим як знімати задній амортизатор з гвинтовою пружиною, підніміть нижній кінець амортизатора домкратом.

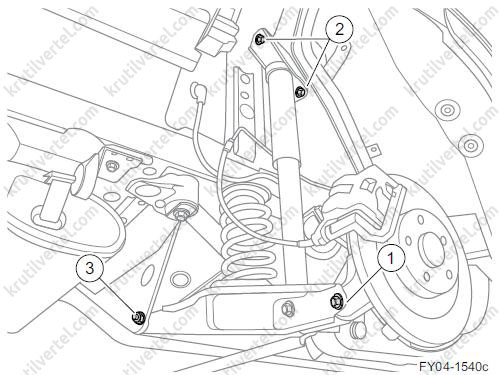

5. Викрутіть болт кріплення (1), що з'єднує нижній поперечний важіль із заднім поворотним кулаком.

6. Викрутіть два болта (2), що з'єднують верхню частину амортизатора з кузовом.

7. Зніміть регулювальний болт (3), що з'єднує кронштейн амортизатора із заднім підрамником.

8. Повільно опустіть гідравлічний домкрат, щоб послабити зусилля гвинтової пружини, потім викрутіть болт, що з'єднує задній амортизатор з нижнім поперечним важелем підвіски.

9. Зніміть задній амортизатор у збиранні.

10. Зніміть гвинтову пружину задньої підвіски, верхній віброізолятор гвинтової пружини та нижню опору гвинтової пружини.

Встановлення

1. Встановіть гвинтову пружину задньої підвіски, верхній віброізолятор гвинтової пружини та нижню опору гвинтової пружини.

2. За допомогою гідравлічного домкрата повільно підніміть задній амортизатор із пружиною в положення, при якому можна встановити болт.

3. Встановіть болт, що з'єднує задній амортизатор з нижнім поперечним важелем задньої підвіски. Момент затяжки: 188 Н·м.

4. Встановіть болт кріплення (1), що з'єднує нижній важіль із заднім поворотним кулаком. Момент затяжки: 188 Н·м.

5. Встановіть два болта (2), що з'єднують верхню частину амортизатора з кузовом. Момент затягування: 105 Н·м.

6. Встановіть регулювальний болт (3), що з'єднує кронштейн амортизатора із заднім підрамником. Момент затягування: 130 Н·м.

7. Затягніть гайку кріплення заднього приводного валу.

8. Встановіть колесо.

9. Опустіть автомобіль.

Заміна деталей заднього амортизатора

Примітка:
Порядок зняття та встановлення деталей лівого та правого заднього амортизатора однаковий.

1. Зніміть задній амортизатор.

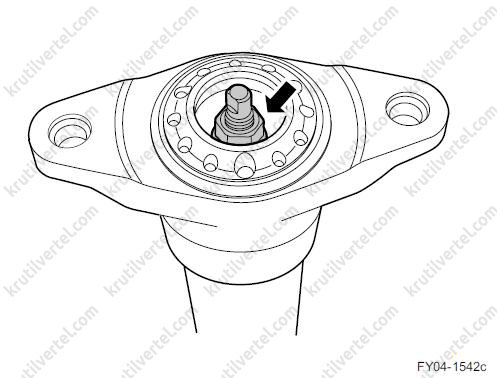

2. Відкрутіть стопорну гайку заднього амортизатора.

Примітка:
Момент затягування під час встановлення: 25 Н·м.

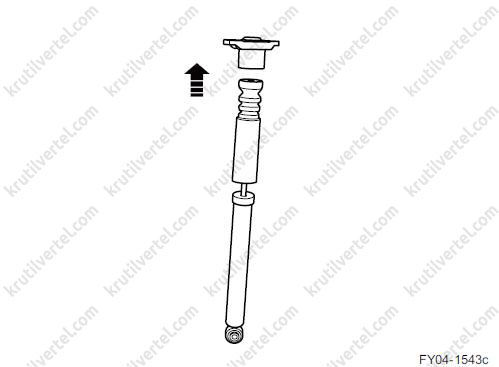

3. Зніміть верхню опору, буферний блок та пилозахисний чохол із заднього амортизатора.

4. Встановлюйте в порядку, зворотному зняття.

Заміна заднього стабілізатора

1. Підніміть автомобіль.

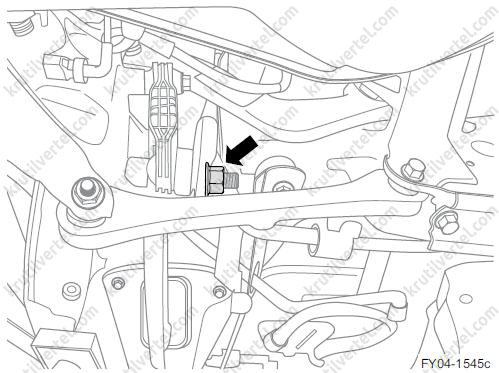

2. Відкрутіть гайки, що з'єднують ліву та праву стійки стабілізатора із заднім стабілізатором.

Примітка:
Момент затягування при встановленні: 60 Н·м.

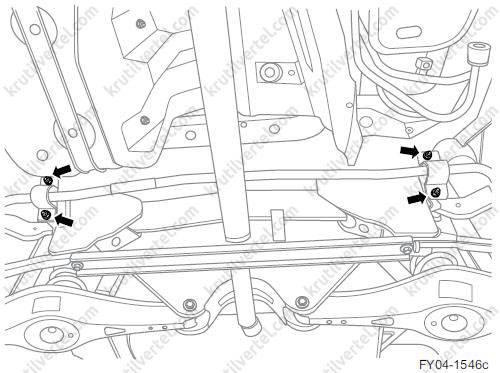

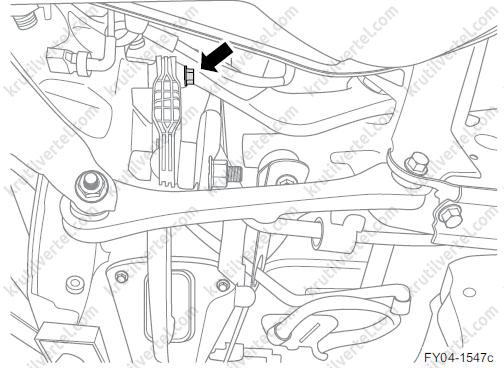

3. Відкрутіть чотири гайки (по дві з лівої та правої сторони), що з'єднують хомути заднього стабілізатора із заднім підрамником.

Примітка:
Момент затягування при встановленні: 60 Н·м.

4. Зніміть задній стабілізатор.

5. Встановлюйте в порядку, зворотному знятті, але при цьому враховуйте наступне: перед встановленням слід зібрати разом стабілізатор, еластичні втулки та кріпильні хомути на складальному верстаті.

Заміна стійки заднього стабілізатора

Примітка:
Порядок зняття та встановлення стійки переднього стабілізатора з лівого та правого боку однаковий.

1. Підніміть автомобіль.

2. Викрутіть болт, що з'єднує стійку заднього стабілізатора із заднім поворотним кулаком.

Примітка:
Момент затягування при встановленні: 60 Н·м.

3. Відкрутіть гайку, що з'єднує стійку заднього стабілізатора із заднім стабілізатором.

Примітка:
Момент затягування при встановленні: 60 Н·м.

4. Зніміть стійку заднього стабілізатора.

5. Встановлюйте в порядку, зворотному знятті,

Заміна тяги регулювання сходження заднього колеса

Примітка:
Порядок зняття та встановлення тяги регулювання сходження заднього колеса з лівого та правого боку однаковий.

1. Підніміть автомобіль.

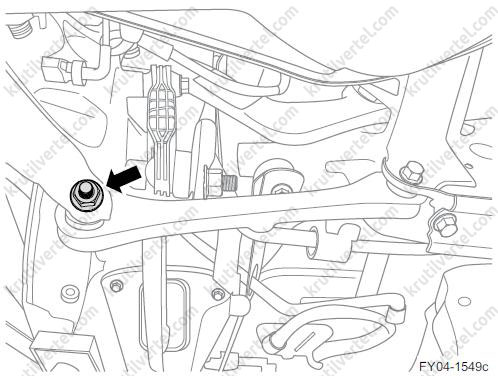

2. Викрутіть болт, що з'єднує тягу регулювання сходження із заднім підрамником.

Примітка:
Момент затягування при встановленні: 188 Н·м.

3. Викрутіть болт, що з'єднує тягу регулювання сходження з заднім поворотним кулаком, і зніміть тягу регулювання сходження.

Примітка:
Момент затягування при встановленні: 188 Н·м.

4. Встановлюйте в порядку, зворотному знятті,

Заміна верхнього поперечного важеля

Примітка:
Порядок зняття та встановлення верхнього поперечного важеля з лівого та правого боку однаковий.

Зняття

1. Від'єднайте провід від негативного виведення акумулятора.

2. Зніміть заднє колесо.

3. Підніміть автомобіль.

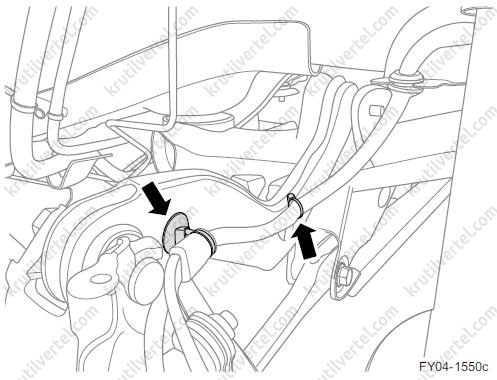

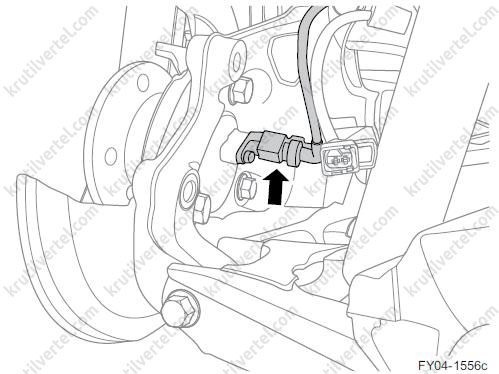

4. Зніміть два затискачі, що кріплять джгут проводів датчика швидкості заднього колеса до верхнього поперечного важеля.

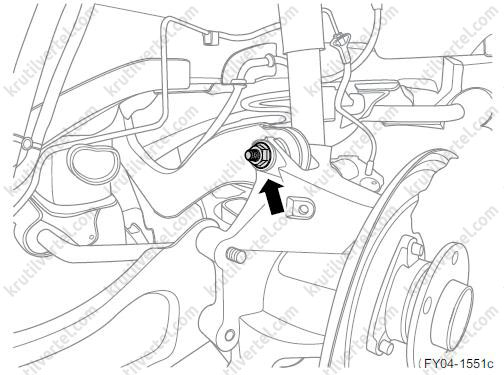

5. Викрутіть болт, що з'єднує верхній поперечний важіль із заднім поворотним кулаком.

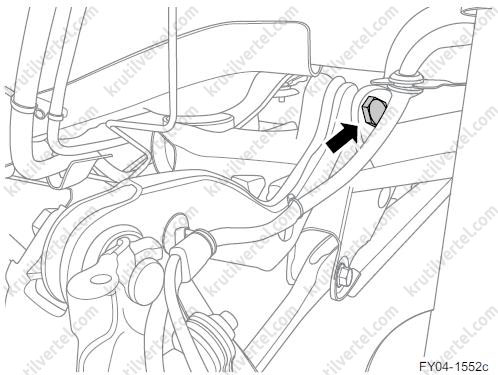

6. Викрутіть болт, що з'єднує верхній поперечний важіль із заднім підрамником, і зніміть верхній поперечний важіль.

Встановлення

1. Затягніть болт, що з'єднує верхній поперечний важіль із заднім поворотним кулаком. Момент затяжки: 188 Н·м.

2. Затягніть болт, що з'єднує верхній поперечний важіль із заднім підрамником. Момент затяжки: 188 Н·м.

3. Встановіть затискач, що кріпить джгут проводів датчика швидкості заднього колеса до верхнього поперечного важеля.

4. Встановіть колеса.

5. Підключіть провід до негативного виведення акумулятора.

6. Опустіть автомобіль.

Заміна заднього поздовжнього важеля та монтажного кронштейна

Примітка:
Порядок зняття та встановлення заднього поздовжнього важеля з лівого та правого боку однаковий.

1. Підніміть автомобіль.

2. Зніміть заднє колесо.

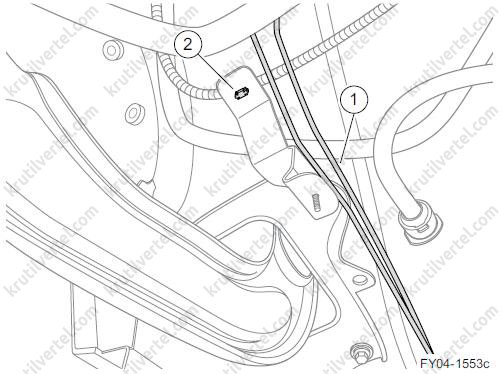

3. Викрутіть болт кріплення (1) затискача гальмівного трубопроводу, потім від'єднайте хомут (2) джгута проводів.

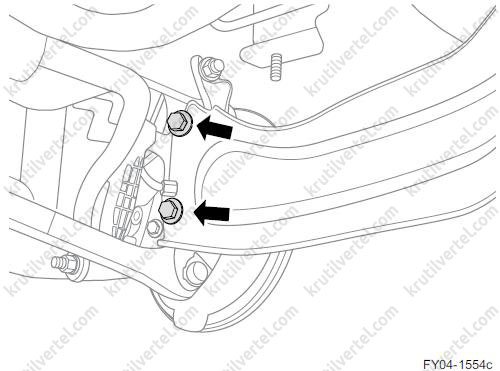

4. Викрутіть два болта, що з'єднують задній подовжній важіль із заднім поворотним кулаком.

Примітка:
Момент затяжки при встановленні: 203 Н·м (М12) та 285 Н·м (М14).

5. Викрутіть чотири болти, що з'єднують монтажний кронштейн заднього поздовжнього важеля з кузовом, і зніміть задній поздовжній важіль разом із монтажним кронштейном.

Примітка:
Момент затягування при встановленні: 105 Н·м.

6. Встановлюйте в порядку, зворотному зняття.

Заміна маточини заднього колеса

Примітка:
Порядок зняття та встановлення маточини заднього колеса з лівого та правого боку однаковий.

1. Від'єднайте провід від негативного виведення акумулятора.

2. Підніміть автомобіль.

3. Зніміть заднє колесо.

4. Зніміть задній гальмівний супорт із вбудованим механізмом електричного гальма стоянки.

Увага:
При знятті гальмівного супорта не потрібно від'єднувати від нього гальмівний шланг. Підвісьте та закріпіть супорт на кузові за допомогою дроту, щоб запобігти пошкодженню гальмівного шлангу.

5. Зніміть задній гальмівний диск.

6. Викрутіть болт датчика швидкості заднього колеса та вийміть датчик із маточини заднього колеса.

Примітка:
Момент затягування під час встановлення: 8 Н·м.

7. Викрутіть три болти, що з'єднують маточину заднього колеса з поворотним кулаком.

Примітка:
Момент затягування під час встановлення: 45 Н·м.

8. Зніміть маточину заднього колеса та пилозахисний кожух.

9. Встановлюйте в порядку, зворотному зняття.
