Верхній люк Geely Xingyue / Tugella з 2019 року випуску (+ рестайлінг 2022)
Зазвичай користувачі нашого сайту знаходять цю сторінку за такими запитами:
електросхема Geely, скачати електросхему Geely, панель приладів Geely, система освітлення Geely, магнітола Geely, аудіосистема Geely, склоочисник Geely, регулювання фар Geely, коди помилок Geely, електросхема Geely Tugella, скачати електросхему Geely Tugella, панель приладів Geely Tugella, система освітлення Geely Tugella, магнітола Geely Tugella, аудіосистема Geely Tugella, склоочисник Geely Tugella, регулювання фар Geely Tugella, коди помилок Geely Tugella

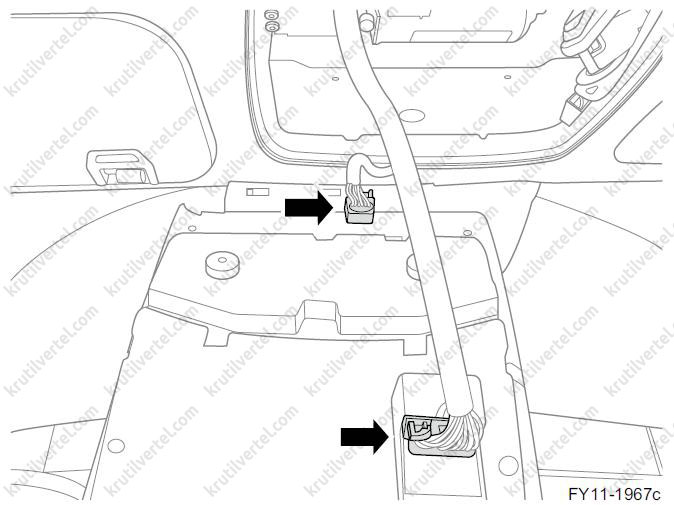

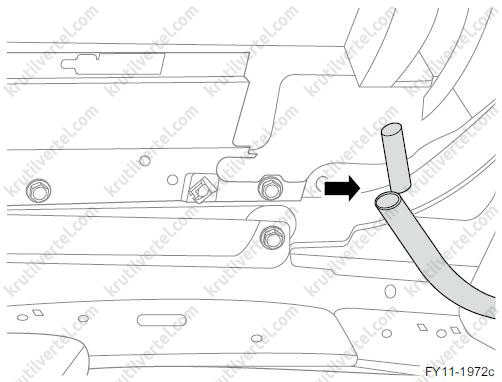

7. Верхній люк

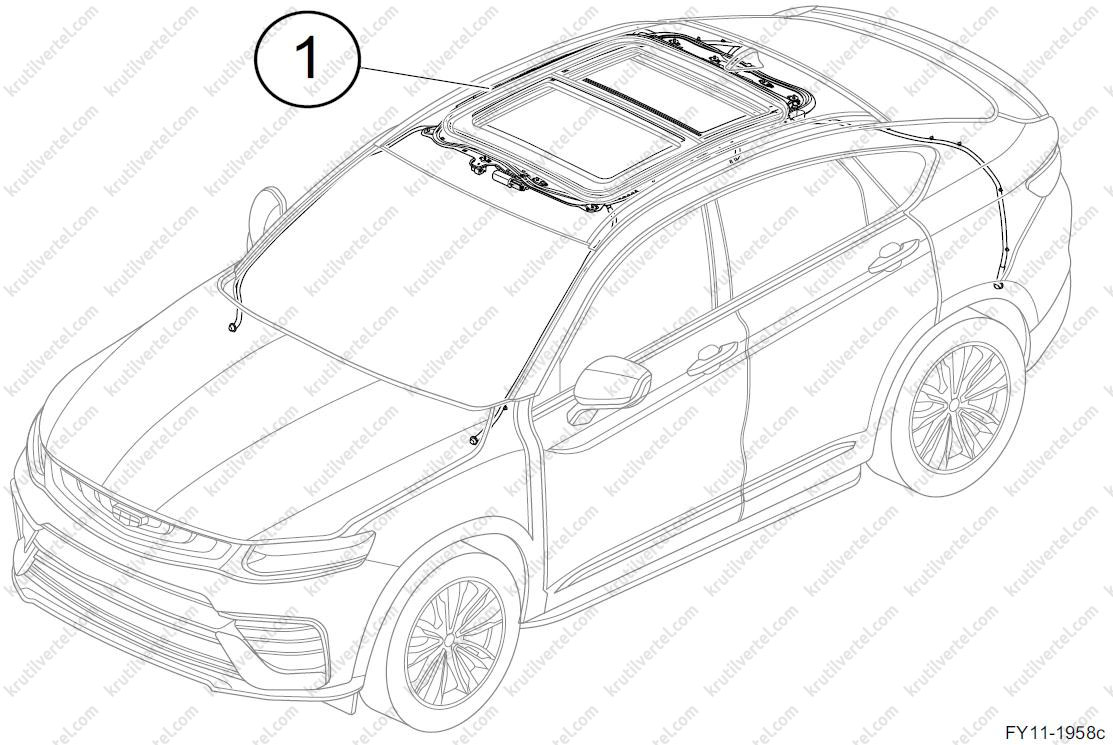

Опис та принцип дії
Пристрій системи:

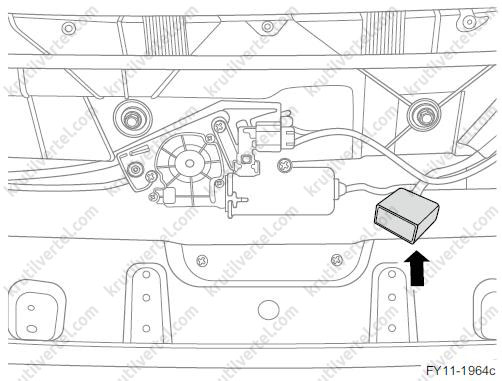

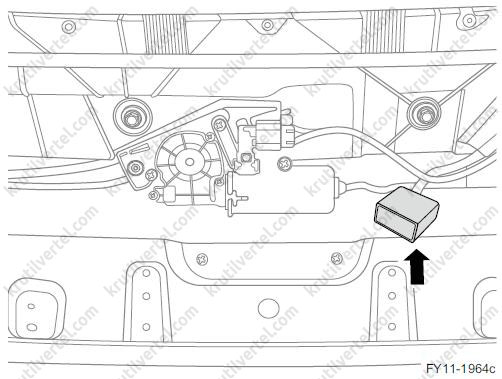

- Блок керування верхнім люком.

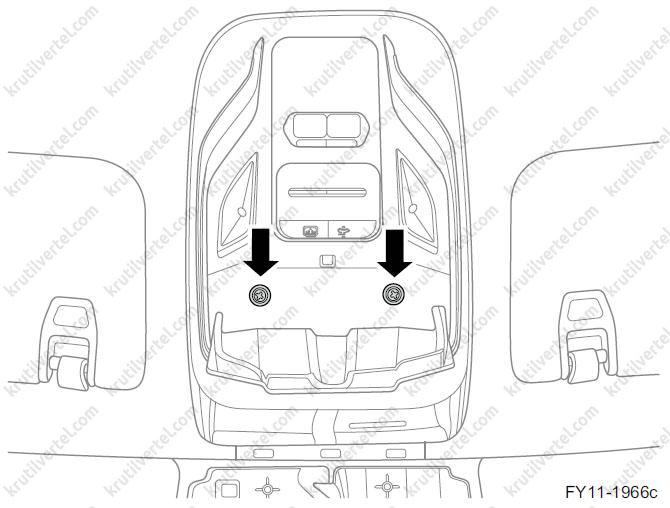

- Перемикач верхнього люка.

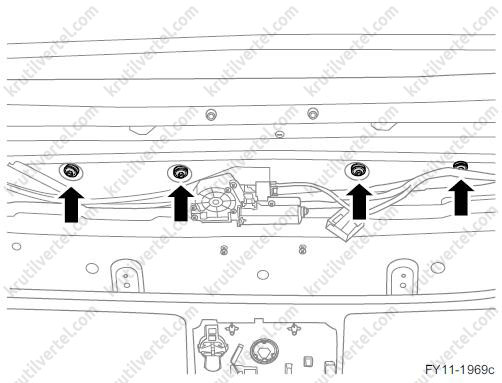

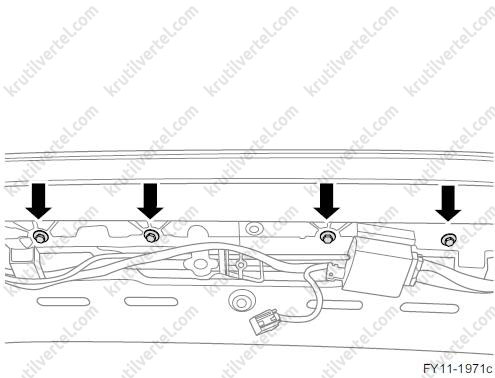

- Електродвигун верхнього люка з датчиком тиску та датчиком граничного переміщення.
- Верхній люк.
- Сонцезахисна шторка верхнього люка.
Відкриття та закриття верхнього люка: Переведіть перемикач верхнього люка назад у другу передачу та відпустіть. Скло верхнього люка автоматично змінить положення повністю відкритого. Переведіть перемикач верхнього люка у другу передачу та утримуйте його у цьому положенні. Скло верхнього люка відкриватиметься. Переведіть перемикач верхнього люка вперед у крайнє положення та відпустіть. Скло верхнього люка автоматично змінить положення повністю закритого. Переведіть перемикач верхнього люка вперед у крайнє положення та утримуйте його у цьому положенні. Скло верхнього люка закриватиметься. Якщо при відкритті скла верхнього люка сонцезахисна шторка знаходиться в повністю закритому або передньому центральному положенні, спрацьовує синхронізація. Скло верхнього люка, що відкривається, проходить частину шляху від сонцезахисної шторки і починає синхронізацію. Після того, як скло верхнього люка досягне повністю відкритого положення, сонцезахисна шторка продовжить свій рух до повністю відкритого положення.
Увімкнення/вимкнення нахилу: Переведіть перемикач верхнього люка назад у першу передачу та відпустіть. Скло верхнього люка автоматично змінить положення до повного нахилу. Переведіть перемикач верхнього люка в першу передачу та утримуйте його у цьому положенні. Скло верхнього люка нахилятиметься, поки ви не відпустите перемикач. Якщо верхній люк знаходиться у похилому відкритому положенні, закрийте його у рекомендованому порядку.
Відкриття та закриття сонцезахисної шторки верхнього люка
Нахил перемикача сонцезахисної шторки назад і вперед відкриває та закриває сонцезахисну шторку. Під час відкриття/закриття повторно натисніть на перемикач сонцезахисної шторки, щоб зупинити рух.
Захист від перегріву: Якщо після тривалої експлуатації електродвигун верхнього люка перетворюється на режим захисту від перегріву, верхній люк перестає реагувати на натискання будь-яких кнопок. Електродвигун верхнього люка зможе продовжити роботу лише після повного охолодження.
Функція запобігання защемленню: Верхній люк автоматично відсувається у зворотному напрямку при виявленні перешкоди на шляху закриття. Ця функція діє лише при швидкому ковзному закритті та нахилі.
Ініціалізація: При втраті даних вихідного положення верхнього люка, його повторна ініціалізація може бути проведена за допомогою самопрограмування наступним чином. Самопрограмування скла верхнього люка: при повністю закритому положенні скла верхнього люка натисніть та утримуйте перемикач скла верхнього люка більше 10 с. Система виконає повторну ініціалізацію, а скло верхнього люка переміститься спочатку вперед, а потім, досягнувши крайньої точки, назад повністю відкрите положення. Для правильного завершення самопрограмування не відпускайте перемикач, доки скло верхнього люка не повернеться до закритого положення. Самопрограмування сонцезахисної шторки: при повністю закритому положенні сонцезахисної шторки натисніть та утримуйте перемикач сонцезахисної шторки більше 10 с. Система виконає повторну ініціалізацію, а сонцезахисна шторка переміститься спочатку вперед, а потім, досягнувши крайньої точки назад і відкриється приблизно на 300 мм. Для правильного завершення самопрограмування не відпускайте перемикач, доки сонцезахисна шторка не повернеться до закритого положення.
Керування верхнім люком за допомогою ключа з пультом дистанційного керування: Переведіть пусковий перемикач у режим живлення OFF (ВИМКН) і утримуйте кнопку відмикання/замикання на ключі з пультом дистанційного керування протягом 2 с або більше для автоматичного відкриття/закриття верхнього люка.
Принцип роботи системи

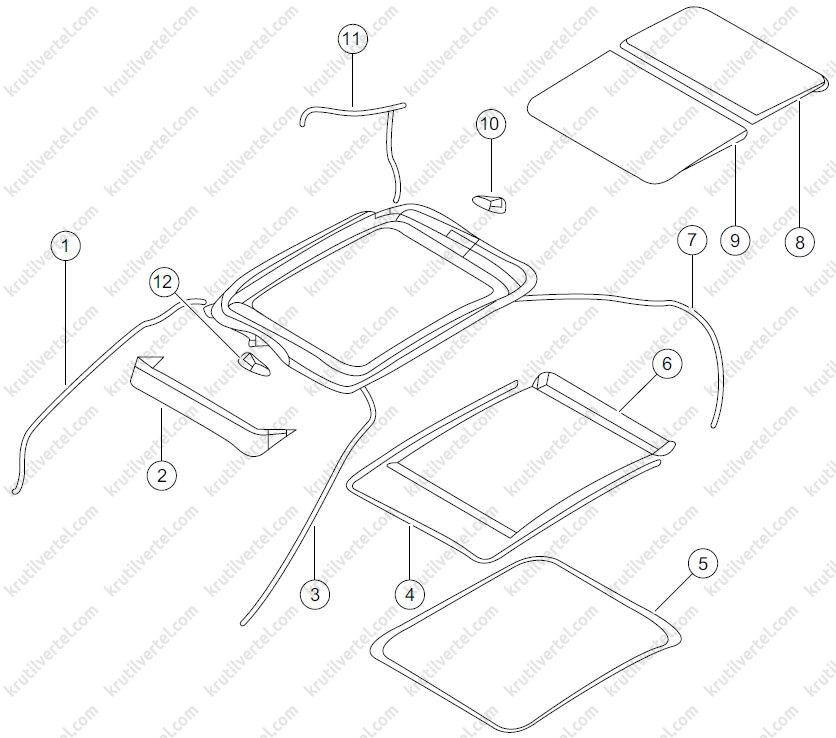

Електричний верхній люк автомобіля складається з механізму ковзання, приводного механізму, системи керування, перемикача та інших компонентів. Нижче наведено принципи роботи кожного компонента.
1. Механізм ковзання:
Механізм ковзання електричного верхнього люка складається головним чином із напрямних блоків, направляючих штифтів, штоків, кронштейнів, передніх та задніх посадкових місць.
2. Привідний механізм:

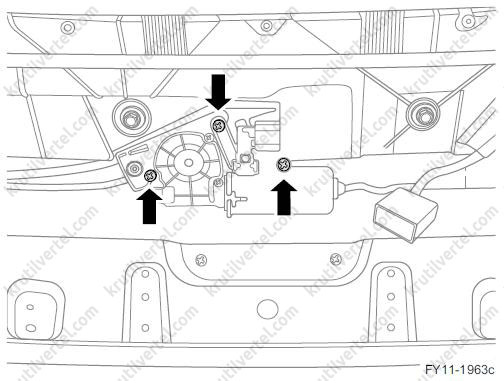

Привідний механізм електричного верхнього люка головним чином складається з електродвигуна, механізму передачі та гвинта, що ковзає.
Електродвигун: забезпечує електроживлення для відкриття та закриття верхнього люка за допомогою приводу. Електродвигун здатний обертатися в обох напрямках. Напрямок обертання електродвигуна змінюється при зміні напрямку струму, що дозволяє відкривати та закривати верхній люк.
Механізм передачі: складається головним чином з черв'ячного приводу, проміжного механізму зубчастої передачі (проміжна провідна шестерня, проміжна шестерня передача) і провідної шестерні. Механізм зубчастої передачі отримує електроживлення для зміни напрямку обертання, зменшення швидкості та збільшення моменту, а потім передає харчування на ковзний гвинт, що відкриває і закриває верхній люк, одночасно передаючи живлення на кулачок, що приводить в дію кінцевий вимикач, що також бере участь у відкритті та закритті верхнього люка. Проміжна провідна шестерня закріплена на тому ж валу, що і черв'ячна шестерня, і синхронно обертається з нею. Проміжна передавальна шестерня закріплена на тому ж вторинному валу, що і ведуча шестерня, і рухається проміжною провідною шестернею, що дозволяє провідній шестерні керувати відкриттям і закриттям верхнього люка.
