8. Головка блоку циліндрів та її елементи

Заміна клапана керування розрідженням

1. Відкрийте капот двигуна.

2. Від'єднайте кабель від негативного виведення акумулятора.

3. Зніміть декоративний кожух двигуна.

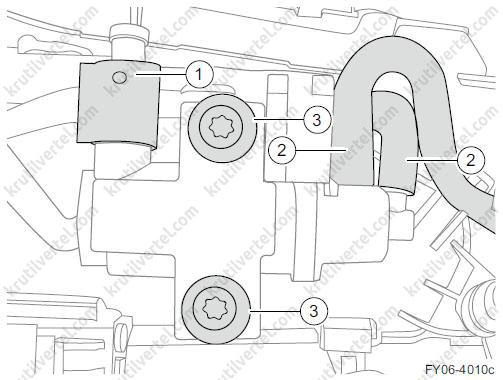

4. Від'єднайте роз'єм (1) від клапана керування розрідженням.

5. Від'єднайте дві повітряні трубки (2) від клапана керування розрідженням.

6. Викрутіть два болта (3), які з'єднують клапан керування розрідженням з вакуумною камерою, та зніміть клапан.

Примітка:
Момент затягування під час встановлення: 5 Н·м.

головка блоку циліндрів Geely Xingyue з 2019 року, головка блоку циліндрів Ge2 Хінгай з 2019 року, головка блоку циліндрів Джилі Тугелла з 2019 року

7. Встановлюйте в порядку, зворотному зняття.

Заміна вакуумної камери

1. Відкрийте капот двигуна.

2. Від'єднайте кабель від негативного виведення акумулятора.

3. Зніміть декоративний кожух двигуна.

4. Зніміть клапан керування розрідженням.

5. Від'єднайте вакуумну трубку від вакуумної камери.

головка блоку циліндрів Geely Xingyue з 2019 року, головка блоку циліндрів Ge2 Хінгай з 2019 року, головка блоку циліндрів Джилі Тугелла з 2019 року

6. Викрутіть три болти вакуумної камери та зніміть вакуумну камеру.

Примітка:
Момент затягування під час встановлення: 10 Н·м.

головка блоку циліндрів Geely Xingyue з 2019 року, головка блоку циліндрів Хінгай з 2019 року, головка блоку циліндрів Джилі Тугелла з 2019 року

7. Встановлюйте в порядку, зворотному зняття.

Заміна вакуумного насосу

1. Відкрийте капот двигуна.

2. Скиньте тиск палива.

3. Від'єднайте кабель від негативного виведення акумулятора.

4. Зніміть декоративний кожух двигуна.

5. Зніміть верхню панель переднього бампера.

6. Зніміть сполучну пластину крила.

7. Зніміть верхню панель лівого крила.

8. Зніміть гофрований шланг повітряного фільтра.

9. Зніміть патрубок повітряного фільтра.

10. Зніміть паливопровід високого тиску.

11. Зніміть паливний насос високого тиску.

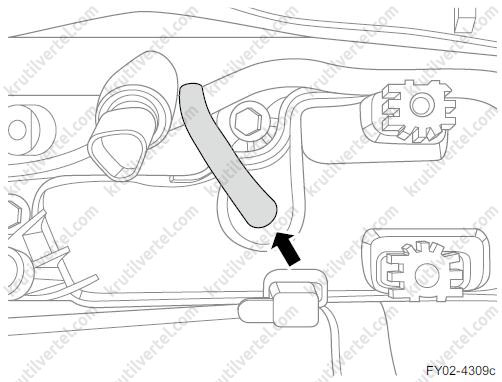

12. Від'єднайте вакуумну трубку від вакуумного насоса.

головка блоку циліндрів Geely Xingyue з 2019 року, головка блоку циліндрів Хінгай з 2019 року, головка блоку циліндрів Джилі Тугелла з 2019 року

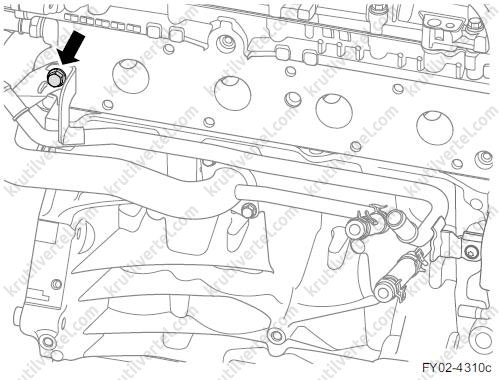

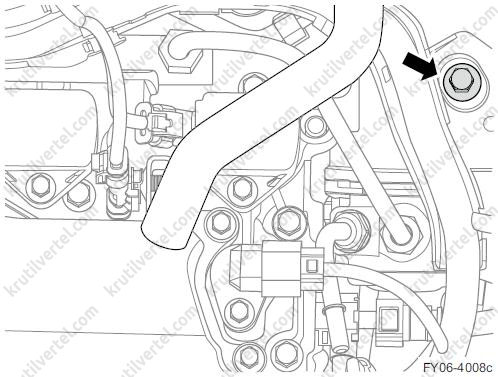

13. Викрутіть болт, що з'єднує кронштейн джгута проводів, з вакуумним насосом.

Примітка:
Момент затягування під час встановлення: 9 Н·м.

головка блоку циліндрів Geely Xingyue з 2019 року, головка блоку циліндрів Ge2 Хінгай з 2019 року, головка блоку циліндрів Джилі Тугелла з 2019 року

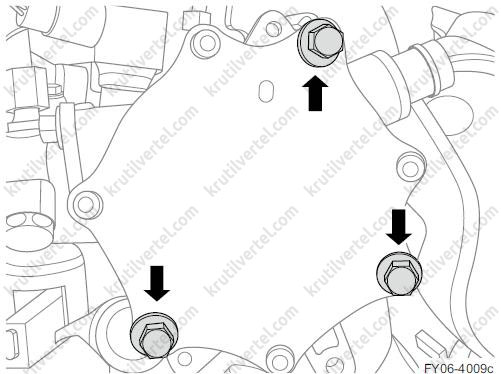

14. Викрутіть три болти вакуумного насоса та зніміть вакуумний насос.

Примітка:
Момент затягування при встановленні: 26 Н·м.

головка блоку циліндрів Geely Xingyue з 2019 року, головка блоку циліндрів Хінгай з 2019 року, головка блоку циліндрів Джилі Тугелла з 2019 року

15. Встановлюйте в порядку, зворотному знятті, але при цьому враховуйте наступне: замінюйте прокладку щоразу при знятті та встановленні вакуумного насоса.

Заміна масловідділювача

Зняття

1. Відкрийте капот двигуна.

2. Зніміть декоративний кожух двигуна.

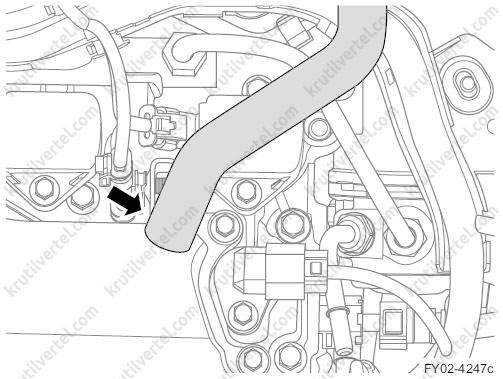

3. Зніміть хомут та від'єднайте трубку вентиляції картера від масловідділювача.

головка блоку циліндрів Geely Xingyue з 2019 року, головка блоку циліндрів Хінгай з 2019 року, головка блоку циліндрів Джилі Тугелла з 2019 року

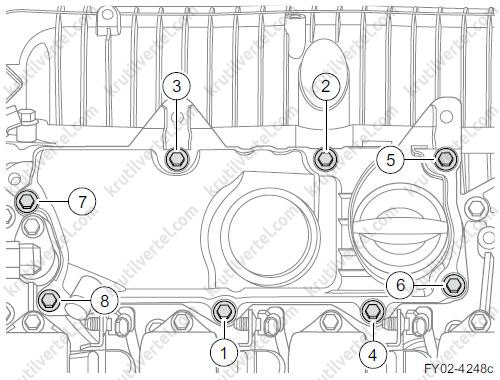

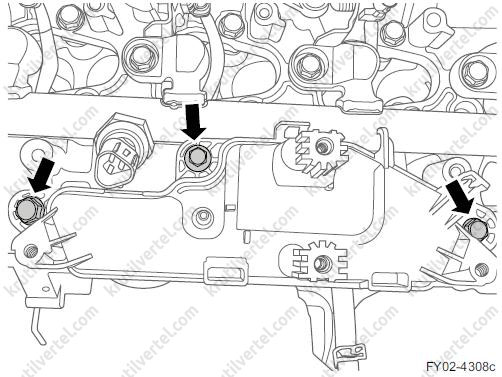

4. Викрутіть вісім болтів, що кріплять масловідділювач до головки блоку циліндрів, у вказаному на малюнку порядку і зніміть масловідділювач із ущільнювальною прокладкою.

головка блоку циліндрів Geely Xingyue з 2019 року, головка блоку циліндрів Хінгай з 2019 року, головка блоку циліндрів Джилі Тугелла з 2019 року

Встановлення

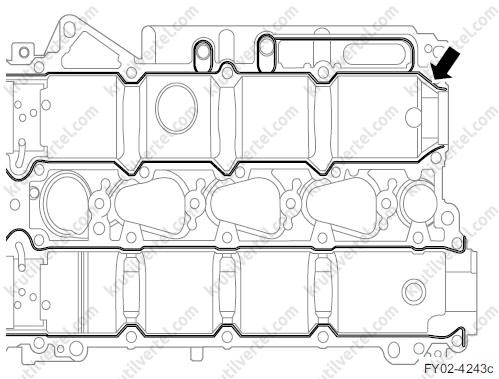

1. Очистіть поверхні пари масловідділювача та головки блоку циліндрів та встановіть масловідділювач із ущільнювальною прокладкою.

2. Поєднайте шпильки на головці блоку циліндрів з установочними отворами і затягніть вісім болтів кріплення масловідділювача до головки блоку циліндрів у зазначеному на малюнку вище порядку. Попередньо затягніть болти моментом 3 Нм, а потім затягніть їх остаточно з моментом 10 Нм.

Увага:

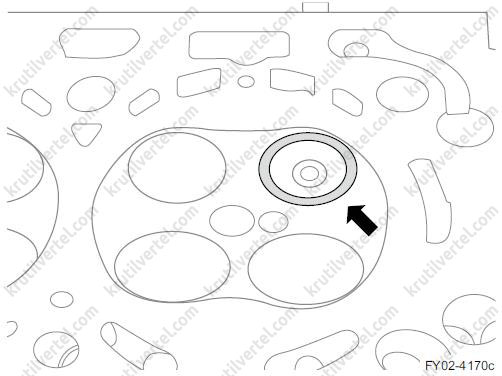

Перед встановленням переконайтеся, що кільце ущільнювача знаходиться в належному положенні і не перевернуте.

3. Підключіть трубку вентиляції картера до масловідділювача та затягніть хомут.

4. Встановіть декоративний кожух двигуна.

5. Закрийте капот двигуна.

Заміна механізму VVT

Зняття

1. Відкрийте капот двигуна.

2. Від'єднайте кабель від негативного виведення акумулятора.

3. Зніміть декоративний кожух двигуна.

4. Зніміть ремінь приводу ГРМ.

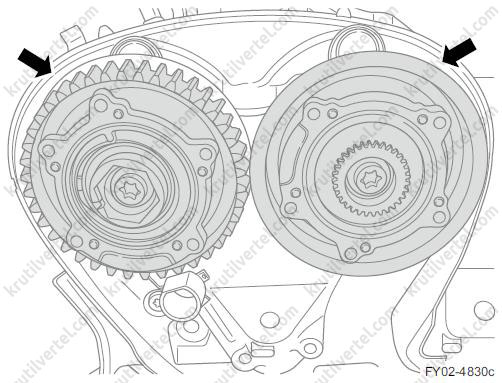

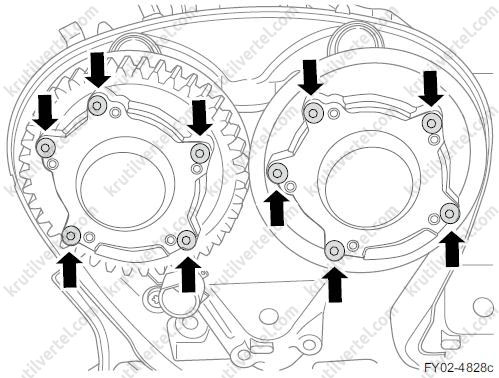

5. Викрутіть десять болтів кріплення обох кришок механізмів VVT на розподільних валах впускних і випускних клапанів і зніміть кришки.

головка блоку циліндрів Geely Xingyue з 2019 року, головка блоку циліндрів Хінгай з 2019 року, головка блоку циліндрів Джилі Тугелла з 2019 року

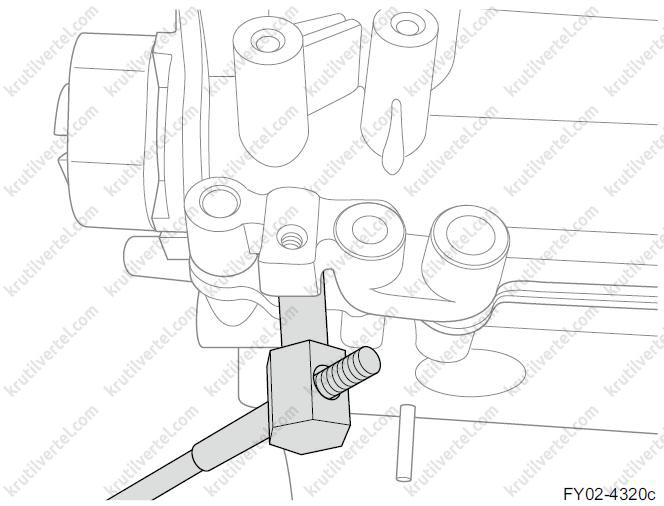

6. Встановіть пристрій для стопоріння розподільчого валу W-868724 та заблокуйте його.

Увага:
- Неправильне встановлення нульового положення розподільного валу може призвести до несправності двигуна.
- Переконайтеся, що наступні дії виконуються при заблокованому положенні, і що мітки на обох розподільчих валах правильно виставлені.
- Вставте стопорний важіль пристосування в канавку розподільчого валу.
- Перемістіть стопорний важіль вгору, щоб заблокувати його у належному положенні.
- Не знімайте спеціальний інструмент для позиціонування, доки не будуть суміщені всі мітки синхронізації.

головка блоку циліндрів Geely Xingyue з 2019 року, головка блоку циліндрів Хінгай з 2019 року, головка блоку циліндрів Джилі Тугелла з 2019 року

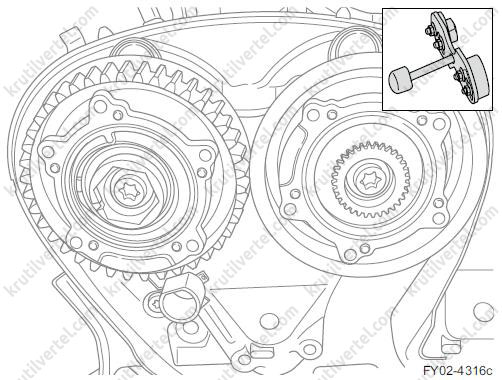

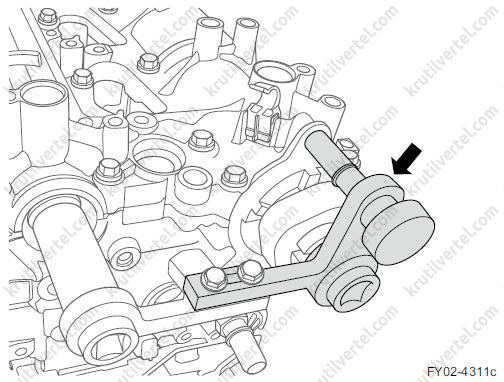

7. Встановіть пристрій для фіксації механізмів VVT.

головка блоку циліндрів Geely Xingyue з 2019 року, головка блоку циліндрів Хінгай з 2019 року, головка блоку циліндрів Джилі Тугелла з 2019 року

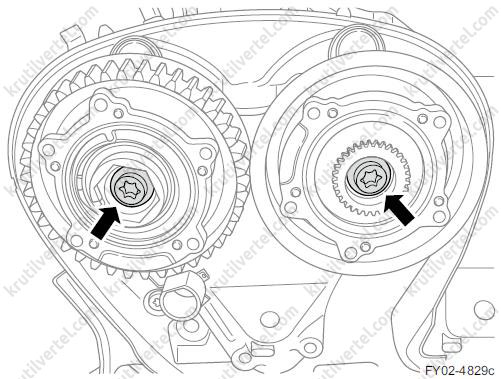

8. Викрутіть болт кріплення VVT розподільчого валу впускних клапанів.

9. Викрутіть кріпильний болт механізму VVT розподільного валу випускних клапанів.

головка блоку циліндрів Geely Xingyue з 2019 року, головка блоку циліндрів Хінгай з 2019 року, головка блоку циліндрів Джилі Тугелла з 2019 року

10. Зніміть пристрій для стопоріння розподільчого валу.

11. Зніміть пристрій для фіксації VVT.

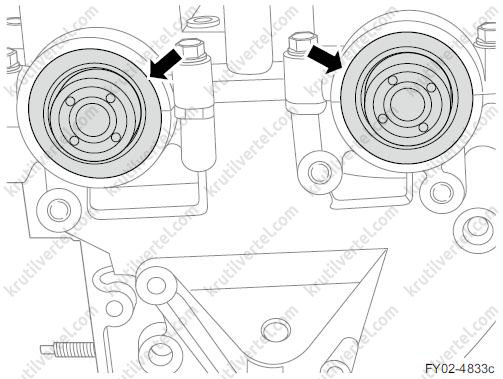

12. Зніміть механізми VVT розподільних валів впускних та випускних клапанів.

головка блоку циліндрів Geely Xingyue з 2019 року, головка блоку циліндрів Хінгай з 2019 року, головка блоку циліндрів Джилі Тугелла з 2019 року

Встановлення

1. Встановіть механізми VVT на розподільні вали впускних та випускних клапанів.

2. Встановіть пристрій для фіксації механізмів VVT.

головка блоку циліндрів Geely Xingyue з 2019 року, головка блоку циліндрів Хінгай з 2019 року, головка блоку циліндрів Джилі Тугелла з 2019 року

3. Виставте розподільний вал у положення, придатне для встановлення спеціального пристрою; потім встановіть та заблокуйте пристрій. Номер інструменту: W-868724.

головка блоку циліндрів Geely Xingyue з 2019 року, головка блоку циліндрів Хінгай з 2019 року, головка блоку циліндрів Джилі Тугелла з 2019 року

4. Закрутіть болт кріплення VVT розподільного валу впускних клапанів. Спочатку затягніть болт попередньо, а потім номінальним моментом: 90 Н·м.

Увага:
- Фланець на шківі механізму VVT розподільного валу впускних клапанів повинен бути звернений назовні від двигуна.
- Болти механізмів VVT можна використовувати лише один раз, повторно використовувати затягнуті болти вже не можна.

5. Закрутіть болт кріплення VVT розподільного валу випускних клапанів. Спочатку затягніть болт попередньо, а потім номінальним моментом: 90 Н·м.

Увага:
- Фланець на шківі механізму VVT розподільного валу випускних клапанів має бути звернений до двигуна.
- Болти механізмів VVT можна використовувати лише один раз, повторно використовувати затягнуті болти вже не можна.

головка блоку циліндрів Geely Xingyue з 2019 року, головка блоку циліндрів Хінгай з 2019 року, головка блоку циліндрів Джилі Тугелла з 2019 року

6. Зніміть пристрій для стопоріння розподільного валу.

7. Зніміть пристрій для фіксації механізмів VVT.

8. Встановіть кришки VVT на розподільні вали впускних та випускних клапанів і затягніть десять кріпильних болтів. Момент затягування: 10 Н·м.

9. Встановіть ремінь приводу ГРМ.

10. Приєднайте негативний кабель акумулятора.

11. Закрийте капот двигуна.

Заміна переднього сальника розподільного валу

Зняття

1. Відкрийте капот двигуна.

2. Від'єднайте кабель від негативного виведення акумулятора.

3. Зніміть механізм VVT.

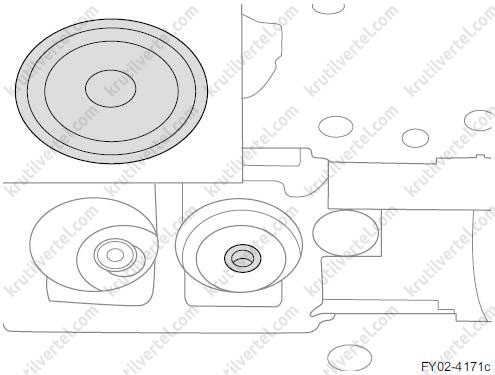

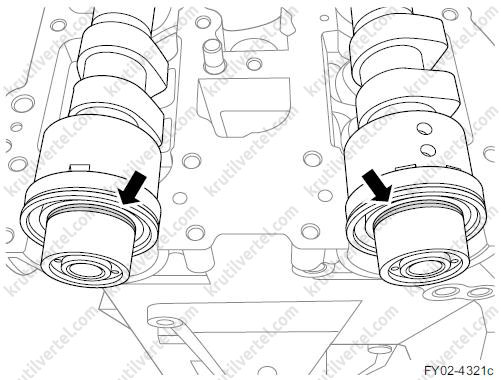

4. Зніміть передній сальник розподільного валу за допомогою відповідного інструменту.

головка блоку циліндрів Geely Xingyue з 2019 року, головка блоку циліндрів Ge2 Хінгай з 2019 року, головка блоку циліндрів Джилі Тугелла з 2019 року

Встановлення

1. Встановіть передній сальник розподільного валу за допомогою спеціального пристрою W-869968. Глибина запресування сальника: -0,2...0,2 мм. Паралельність: 0,25 мм.

Увага:
Використовуйте пристрій W-870828 для перевірки вирівнювання.

2. Встановіть механізм VVT.

3. Приєднайте негативний кабель акумулятора.

4. Закрийте капот двигуна.

Заміна кришки підшипників розподільних валів

Зняття

1. Відкрийте капот двигуна.

2. Від'єднайте кабель від негативного виведення акумулятора.

3. Зніміть декоративний кожух двигуна.

4. Зніміть верхню панель переднього бампера.

5. Зніміть верхню панель лівого крила.

6. Зніміть верхню панель правого крила.

7. Підніміть автомобіль.

8. Зніміть нижню захисну пластину двигуна.

9. Злийте рідину, що охолоджує.

10. Зніміть розширювальний бачок.

11. Зніміть праву подушку двигуна.

12. Зніміть гофрований шланг повітряного фільтра.

13. Зніміть патрубок повітряного фільтра.

14. Зніміть клапан керування подачею масла до розподільного валу впускних клапанів.

15. Зніміть електромагнітний клапан VVT розподільного валу впускних клапанів.

16. Зніміть клапан керування розрідженням.

17. Зніміть вакуумну камеру.

18. Зніміть маслоотделитель.

19. Зніміть котушку запалювання.

20. Зніміть паливопровід високого тиску.

21. Зніміть паливну рампу з форсунками.

22. Зніміть паливний насос високого тиску.

23. Зніміть вакуумний насос.

24. Зніміть ремінець.

25. Зніміть натягувач ременя.

26. Зніміть передній кожух ременя приводу ГРМ.

27. Зніміть демпфуючий шків.

28. Зніміть ремінь приводу ГРМ.

29. Зніміть механізм VVT.

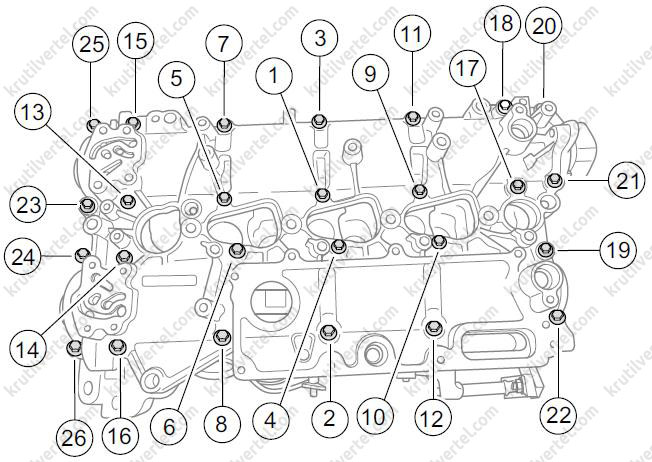

30. Викрутіть 26 кріпильних болтів кришки підшипників розподільчих валів у порядку від 26 до 1, показаному на малюнку.

головка блоку циліндрів Geely Xingyue з 2019 року, головка блоку циліндрів Джилі Хінгай з 2019 року, головка блоку циліндрів Джилі Тугелла з 2019 року

31. За допомогою спеціального інструменту відокремте кришку підшипників розподільних валів від головки блоку циліндрів із чотирьох кутів.

32. Зніміть кришку підшипників розподільних валів.

головка блоку циліндрів Geely Xingyue з 2019 року, головка блоку циліндрів Хінгай з 2019 року, головка блоку циліндрів Джилі Тугелла з 2019 року

Встановлення

1. Очистіть поверхню кришки підшипників розподільних валів і нанесіть на неї герметик.

Увага:
Перевірте стан ущільнюваної поверхні і протріть її технічним спиртом або аналогічним засобом для чищення, щоб видалити залишки масла і мастила. Нанесіть смугу герметика таким чином: (2±0,3) мм, (1,5±0,3) мм.

головка блоку циліндрів Geely Xingyue з 2019 року, головка блоку циліндрів Джилі Хінгай з 2019 року, головка блоку циліндрів Джилі Тугелла з 2019 року

2. Встановіть кришку підшипників розподільних валів і затягніть кріпильні болти кришки у наведеному на малюнку вище порядку від 1 до 26. Момент затяжки: 16 Н·м.

Увага:
Щоб не допустити пошкодження кришки підшипників розподільчих валів при її встановленні, необхідно забезпечити паралельність поверхонь ущільнюваних кришки і головки блоку циліндрів. Перед встановленням переконайтеся, що двигун і розподільний вал знаходяться у належному положенні. Також переконайтеся, що на поверхні, що ущільнюється, немає масляних плям і сторонніх частинок.

3. Подальшу установку робіть у порядку, зворотному зняттю.

Заміна розподільних валів впускних та випускних клапанів

Зняття

1. Відкрийте капот двигуна.

2. Від'єднайте кабель від негативного виведення акумулятора.

3. Зніміть декоративний кожух двигуна.

4. Зніміть верхню панель переднього бампера.

5. Підніміть автомобіль.

6. Злийте рідину, що охолоджує.

7. Зніміть праву подушку двигуна.

8. Зніміть котушку запалювання.

9. Зніміть насос високого тиску.

10. Зніміть ремінь приводу.

11. Зніміть передній кожух ременя приводу ГРМ.

12. Зніміть демпфуючий шків.

13. Зніміть ремінь приводу ГРМ.

14. Зніміть механізм VVT.

15. Зніміть задній кожух ременя приводу ГРМ.

16. Зніміть кришку підшипників розподільних валів.

17. Зніміть упорне кільце розподільчого валу.

головка блоку циліндрів Geely Xingyue з 2019 року, головка блоку циліндрів Хінгай з 2019 року, головка блоку циліндрів Джилі Тугелла з 2019 року

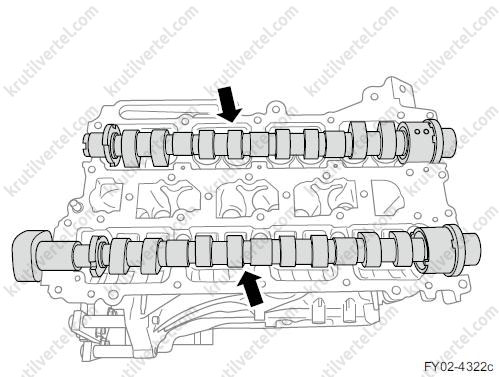

18. Зніміть розподільні вали випускних та випускних клапанів.

Увага:
Нанесіть мітки перед зняттям, щоб не переплутати деталі під час встановлення.

головка блоку циліндрів Geely Xingyue з 2019 року, головка блоку циліндрів Хінгай з 2019 року, головка блоку циліндрів Джилі Тугелла з 2019 року

Встановлення

1. Встановіть розподільні вали впускних та випускних клапанів.

Увага:
- Встановіть розподільні вали впускних та випускних клапанів відповідно до міток, нанесених при знятті. Перед установкою нанесіть масло 10W-60 на всі опори шийок розподільного валу в головці блоку циліндрів та на поверхні штовхачів клапанів. Нанесіть достатню кількість оливи на всі деталі.
- Перед установкою візуально перевірте стан розподільчих валів, зсуньте втулки і переконайтеся, що всі три кільця кожного валу встановлені на своїх місцях, а втулки ковзають плавно.
- Встановіть розподільні вали впускних та випускних клапанів на головку блоку циліндрів. Переконайтеся, що дві оброблені опорні шпонки на втулці розподільного валу знаходяться на одному рівні з верхньою поверхнею головки блоку циліндрів, а масляний отвір втулки розподільного валу спрямований вгору. Обережно візьміть розподільні вали впускних та випускних клапанів та встановіть їх.

2. Встановіть упорне кільце розподільчого валу.

Увага:
При установці упорного кільця розподільного валу не подряпайте поверхню ущільнювача переднього сальника розподільного валу. Перед встановленням кришки підшипників розподільних валів перевірте нульове положення колінчастого валу.

3. Встановіть кришку підшипників розподільних валів.

4. Подальшу установку робіть у порядку, зворотному зняттю.

Заміна головки блоку циліндрів

Зняття

1. Зніміть агрегат.

2. Зніміть впускний колектор.

3. Зніміть електричний насос охолоджуючої рідини.

4. Зніміть колектор та турбокомпресор.

5. Зніміть механізм VVT.

6. Зніміть вакуумний насос.

7. Зніміть кришку підшипників розподільних валів.

8. Зніміть розподільні вали впускних та випускних клапанів.

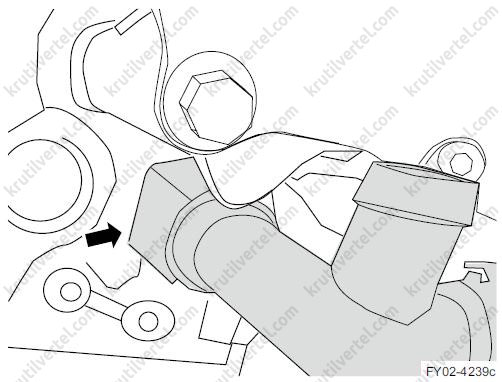

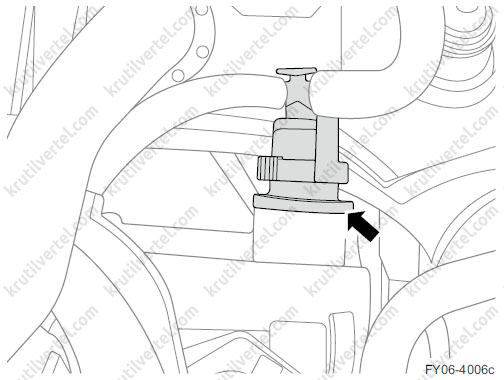

9. Від'єднайте патрубок обігрівача, що підводить, від двигуна.

головка блоку циліндрів Geely Xingyue з 2019 року, головка блоку циліндрів Хінгай з 2019 року, головка блоку циліндрів Джилі Тугелла з 2019 рокуроку

10. Викрутіть болт поворотної трубки розширювального бачка.

головка блоку циліндрів Geely Xingyue з 2019 року, головка блоку циліндрів Хінгай з 2019 року, головка блоку циліндрів Джилі Тугелла з 2019 року

11. Викрутіть десять кріпильних болтів головки блоку циліндрів у порядку від 10 до 1, показаному на малюнку.

Увага:
Забороняється знімати головку блоку циліндрів на гарячому двигуні, це може призвести до деформації та пошкодження головки блоку циліндрів.

головка блоку циліндрів Geely Xingyue з 2019 року, головка блоку циліндрів Хінгай з 2019 року, головка блоку циліндрів Джилі Тугелла з 2019 року

12. Зніміть болти головки блоку циліндрів.

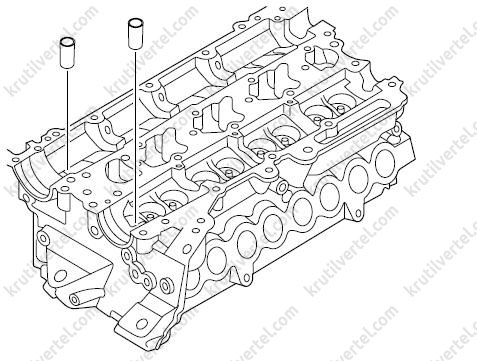

13. Зніміть різьбові втулки головки блоку циліндрів за допомогою спеціального інструменту.

головка блоку циліндрів Geely Xingyue з 2019 року, головка блоку циліндрів Хінгай з 2019 року, головка блоку циліндрів Джилі Тугелла з 2019 року

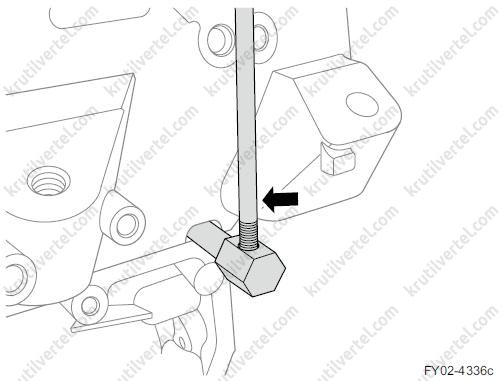

14. За допомогою спеціального інструменту від'єднайте з чотирьох кутів головку блоку циліндрів від блоку циліндрів.

головка блоку циліндрів Geely Xingyue з 2019 року, головка блоку циліндрів Хінгай з 2019 року, головка блоку циліндрів Джилі Тугелла з 2019 року

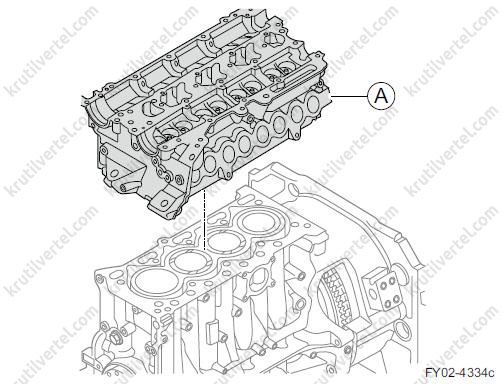

15. Зніміть головку блоку циліндрів.

головка блоку циліндрів Geely Xingyue з 2019 року, головка блоку циліндрів Хінгай з 2019 року, головка блоку циліндрів Джилі Тугелла з 2019 року

16. Зніміть головку блоку циліндрів.

головка блоку циліндрів Geely Xingyue з 2019 року, головка блоку циліндрів Хінгай з 2019 року, головка блоку циліндрів Джилі Тугелла з 2019 року

Встановлення

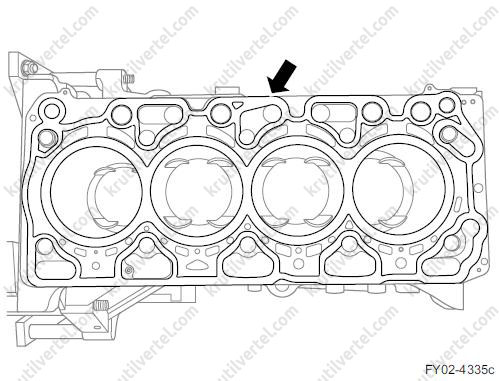

1. Встановіть нову прокладку головки блоку циліндрів.

2. Встановіть головку блоку циліндрів.

3. Помістіть головку блоку циліндрів на блок циліндрів та вирівняйте її положення з чотирьох кутів.

4. За допомогою W-869966 встановіть різьбові втулки в головку блоку циліндрів і затягніть їх. Момент затягування: 10 Н·м.

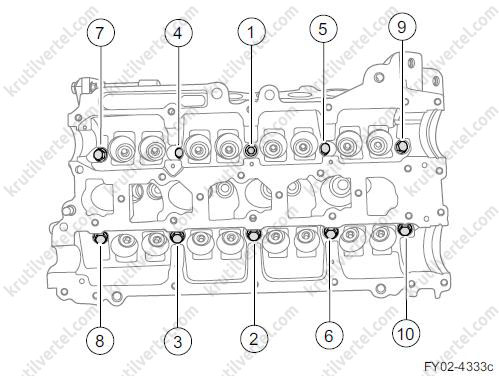

5. Поетапно затягніть болти головки блоку циліндрів у порядку від 1 до 10, показаному на малюнку. Момент затягування:

  • Етап 1: 40 Н·м.
  • Етап 2: доверніть на 120±5°.

головка блоку циліндрів Geely Xingyue з 2019 року, головка блоку циліндрів Хінгай з 2019 року, головка блоку циліндрів Джилі Тугелла з 2019 року

6. Підключіть патрубок обігрівача, що підводить, до двигуна.

7. Закрутіть болт для кріплення зворотної трубки розширювального бачка. Момент затягування: 10 Н·м.

головка блоку циліндрів Geely Xingyue з 2019 року, головка блоку циліндрів Хінгай з 2019 року, головка блоку циліндрів Джилі Тугелла з 2019 року

8. Встановіть впускний колектор.

9. Встановіть електричний насос охолоджувальної рідини.

10. Встановіть термостат.

11. Встановіть випускний колектор та турбокомпресор.

12. Встановіть розподільні вали впускних та випускних клапанів.

13. Встановіть кришку підшипників розподільних валів.

14. Встановіть вакуумний насос.

15. Встановіть механізм VVT.

16. Встановіть агрегат.

Розбирання, перевірка та складання головки блоку циліндрів

Розбирання

1. Зніміть головку блоку циліндрів.

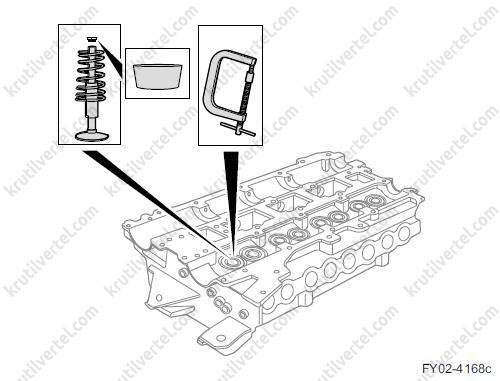

2. За допомогою спеціального пристрою для стиснення пружин стисніть пружину клапана і зніміть сухарі.

головка блоку циліндрів Geely Xingyue з 2019 року, головка блоку циліндрів Ge2 Хінгай з 2019 року, головка блоку циліндрів Джилі Тугелла з 2019 року

3. Зніміть верхню тарілку клапанної пружини.

головка блоку циліндрів Geely Xingyue з 2019 року, головка блоку циліндрів Хінгай з 2019 року, головка блоку циліндрів Джилі Тугелла з 2019 року

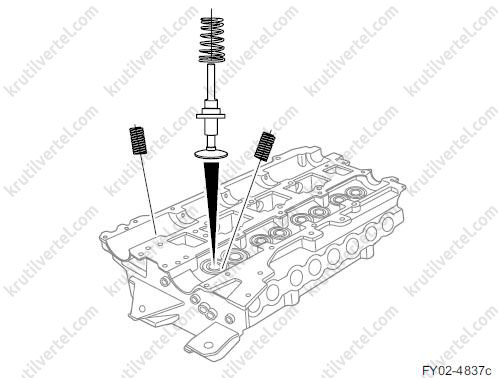

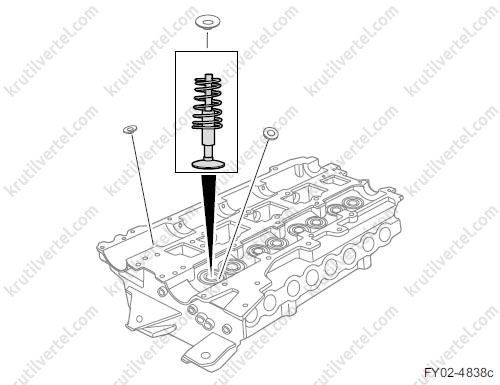

4. Зніміть клапанну пружину.

головка блоку циліндрів Geely Xingyue з 2019 року, головка блоку циліндрів Хінгай з 2019 року, головка блоку циліндрів Джилі Тугелла з 2019 року

5. Зніміть клапан.

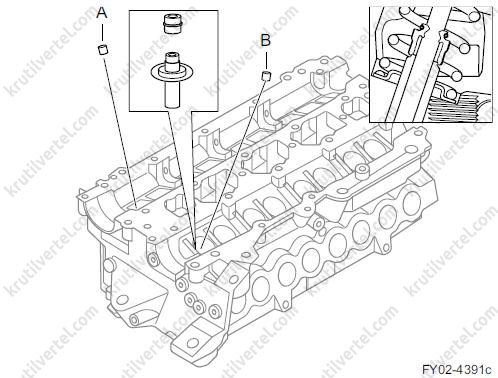

6. Зніміть оливний ковпачок клапана. Використовуйте спеціальний інструмент: 8889093734.

головка блоку циліндрів Geely Xingyue з 2019 року, головка блоку циліндрів Хінгай з 2019 року, головка блоку циліндрів Джилі Тугелла з 2019 року

7. Зніміть нижню тарілку клапанної пружини.

головка блоку циліндрів Geely Xingyue з 2019 року, головка блоку циліндрів Хінгай з 2019 року, головка блоку циліндрів Джилі Тугелла з 2019 року

Перевірка

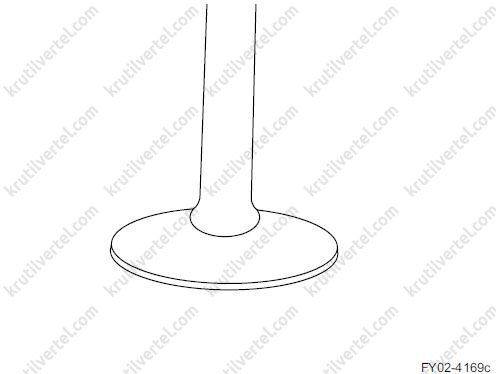

1. Перевірте клапани на наявність пошкоджень.

головка блоку циліндрів Geely Xingyue з 2019 року, головка блоку циліндрів Хінгай з 2019 року, головка блоку циліндрів Джилі Тугелла з 2019 року

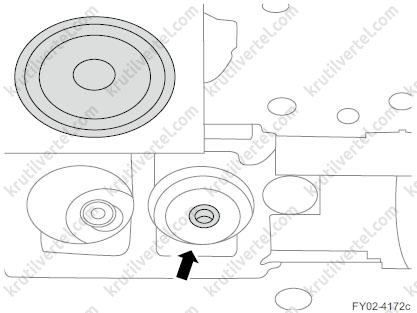

2. Перевірте сідла клапанів на наявність пошкоджень.

головка блоку циліндрів Geely Xingyue з 2019 року, головка блоку циліндрів Ge2 Хінгай з 2019 року, головка блоку циліндрів Джилі Тугелла з 2019 року

3. Виміряйте внутрішній діаметр направляючої клапана за допомогою нутроміра.

головка блоку циліндрів Geely Xingyue з 2019 року, головка блоку циліндрів Хінгай з 2019 року, головка блоку циліндрів Джилі Тугелла з 2019 року

Складання

1. Встановіть нижню тарілку клапанної пружини.

2. Встановіть ковпачок знімного клапана. Встановіть ковпачок на напрямну клапана за допомогою спеціального пристрою 8889093733.

Увага:
Працюйте з обережністю – прецизійні деталі!

  • Змастіть пристрій моторним маслом.

3. Встановіть клапан.

Увага:
Перед встановленням нанесіть оливу на стрижень клапана.

4. Встановіть клапанну пружину.

Увага:
Кінець пружини з меншим діаметром витків має розташовуватися вгорі.

5. Встановіть верхню тарілку клапанної пружини.

6. За допомогою стискання клапанних пружин встановіть сухарі клапана.

Увага:
Важливо правильно розташувати стрижень клапана.

7. Встановіть головку блоку циліндрів.

На цьому вебсайті використовуються файли cookie. Натискаючи ПРИЙНЯТИ або залишаючись на ньому, ви дозволяєте нам використовувати файли cookie. Докладніше
Прийняти
