Вилучення запасного колеса та набору інструментів Geely Xingyue / Tugella з 2019 року випуску (+ рестайлінг 2022)

8. Вилучення запасного колеса та набору інструментів

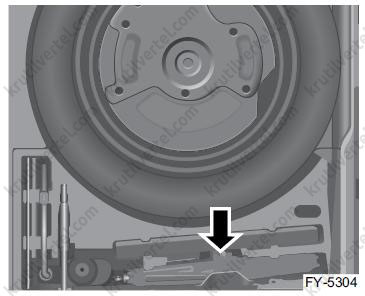

Домкрат та набір інструментів

Тип 1

Тип 2

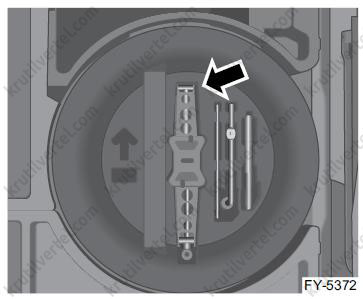

Домкрат та набір необхідних інструментів знаходяться під декоративною панеллю багажника.

Увага:
Використовуйте спеціальний домкрат, яким обладнано автомобіль. Не використовуйте інші несумісні домкрати. Автомобіль може зісковзнути з домкрата через неналежну якість останнього, що призведе до травм або смерті

Запасне колесо

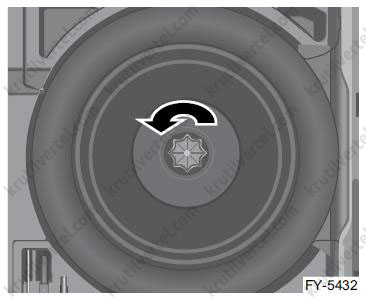

Запасне колесо зберігається під набором інструментів у багажнику. Відкрийте декоративну панель багажника, дістаньте набір інструментів та ослабте блокувальну рукоятку, щоб зняти запасне колесо.

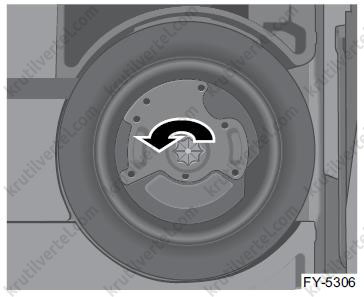

Якщо автомобіль обладнаний сабвуфером, відкрийте декоративну панель багажника, від'єднайте роз'єм джгута проводів сабвуфера, поверніть сабвуфер проти годинникової стрілки, доки він не звільниться, і зніміть притискну пластину, щоб вийняти запасне колесо.

Увага:
Автомобіль оснащений малорозмірним запасним колесом. За його використання швидкість руху має перевищувати 80 км/год. Якнайшвидше зверніться до авторизованого сервісного центру Geely для встановлення нового колеса.

Зняття спущеного колеса та встановлення запасного колеса

1. Перш ніж виконувати будь-які дії, перевірте дотримання умов безпеки.

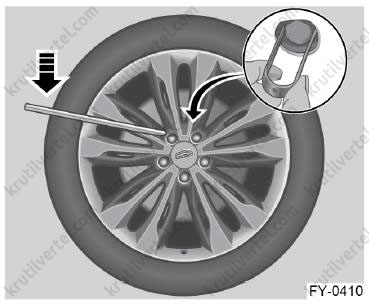

2. Дістаньте пластикові плоскогубці з набору інструментів, затисніть ними ковпачок накладки колісної гайки, як показано на малюнку, та потягніть накладку назовні.

3. Вийміть балонний ключ із набору інструментів та встановіть ключ на колісну гайку. Потім ключем відверніть усі колісні гайки проти годинникової стрілки приблизно на один оберт, але не відкручуйте їх повністю.

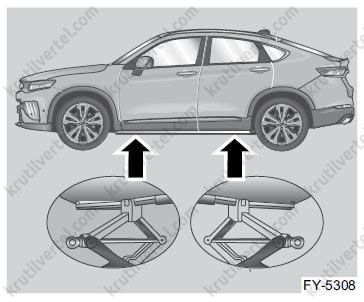

4. Встановіть головку домкрата. Встановіть домкрат на відповідну висоту, як показано на малюнку, а потім помістіть його під точку підйому.

Увага:
- Автомобіль може отримати пошкодження або перевернутися, якщо домкрат буде встановлено в неправильне положення. Щоб виключити травми та пошкодження автомобіля, перед початком підйому слід встановити головку домкрата у належне положення.
- Перебувати під піднятим домкратом автомобілем небезпечно. Якщо автомобіль впаде з домкрата, можна зазнати серйозних травм або загинути. У жодному разі не працюйте під автомобілем, який утримується в піднятому положенні лише домкратом.
- Небезпечно піднімати автомобіль та перебувати під ним під час обслуговування чи ремонту без належного обладнання, що забезпечує безпеку, а також без проходження відповідного навчання. Домкрат, що додається до цього автомобіля, можна використовувати тільки для заміни коліс. Його використання для інших цілей може призвести до серйозних травм або навіть смерті у випадку, якщо автомобіль впаде з домкрата.

5. Підключіть ручку домкрата.

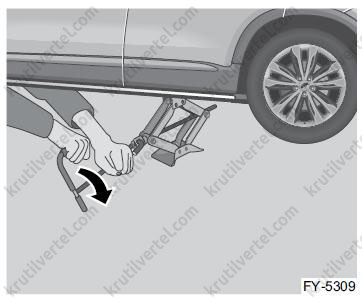

6. Поверніть ручку домкрата за годинниковою стрілкою, як показано на малюнку. Підніміть автомобіль на достатню висоту від землі для встановлення запасного колеса.

7. Зніміть усі колісні гайки.

8. Зніміть спущене колесо.

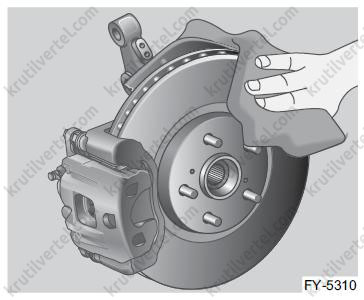

9. Очистіть колісні болти, монтажні поверхні та запасне колесо від іржі та бруду.

Увага:
Іржа або бруд на колесах або сполучних деталях колеса можуть призвести до послаблення колісних гайок після певного періоду використання. Колеса можуть від'єднатися, що призведе до виникнення дорожньо-транспортної пригоди. При заміні коліс видаліть іржу та бруд у місцях з'єднання коліс з автомобілем. В екстреній ситуації можна виконати очищення тканиною або серветкою; у разі потреби повністю видаліть іржу та забруднення скребком або сталевою дротяною щіткою пізніше.

10. Встановіть запасне колесо.

11. Встановіть колісні гайки. За допомогою колісного гайкового ключа поверніть кожну гайку за годинниковою стрілкою, доки колесо не закріпиться у маточині.

12. Поверніть ручку домкрата проти годинникової стрілки, щоб опустити автомобіль. Повністю опустіть автомобіль, встановлений на домкрат, та приберіть його з-під машини.

Увага:
Не наносите моторне масло або мастило на болти або колісні гайки. В іншому випадку гайка ослабне. Колесо може відпасти, що призведе до виникнення дорожньо-транспортної пригоди.

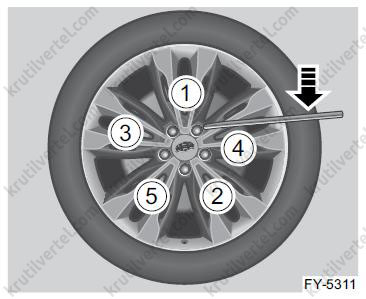

13. Затягніть колісні гайки в перехресному порядку, як показано на малюнку.

14. За потреби встановіть кришку на маточину колеса.

Увага:
Якщо переднє колесо пошкоджено та необхідно використовувати запасне колесо, не замінюйте переднє колесо запасним. Для забезпечення безпеки керування спочатку замініть несправне переднє колесо заднім, а потім встановіть запасне колесо на місце знятого заднього. Після встановлення на автомобіль запасного колеса або штатного заднього колеса замість переднього тиску в шині заміненого колеса на комбінації приладів відображатиметься некоректно, оскільки система контролю тиску в шинах не програмується автоматично. Доставте автомобіль у авторизований сервісний центр Geely для ініціалізації системи контролю тиску повітря в шинах з метою забезпечення безпеки руху.

Зберігання пошкодженого або запасного колеса та інструментів

Помістіть домкрат та інструменти на колишні місця та закріпіть їх належним чином, а запасне колесо помістіть у багажник внутрішньою стороною вгору.

Примітка:
Повнорозмірні шини неможливо укласти у відділення для запасного колеса в багажнику. Покладіть колесо зі спущеною шиною прямо в багажник.
