5. Заміна елементів системи охолодження
Заміна розширювального бачка
Зняття
Увага:
- Щоб уникнути опіків, не виконуйте цю операцію, коли охолоджувальна рідина гаряча.
- Використовуйте спеціальні щипці для зняття та встановлення хомута шланга охолоджувальної рідини.
1. Відкрийте капот двигуна.
2. Зніміть верхню панель переднього бампера.
3. Зніміть верхню панель лівого крила.
4. Зніміть верхню панель правого крила.
5. Підніміть автомобіль.
6. Зніміть нижню захисну пластину двигуна.
7. Зніміть нижню захисну пластину переднього бампера.
8. Зніміть праву подушку двигуна.

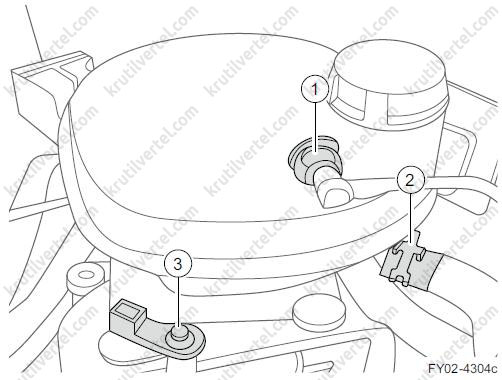

9. Від'єднайте паровідвідну трубку (1) від розширювального бачка.
10. Зніміть хомут (2) кріплення шланга подачі охолоджувальної рідини до розширювального бачка.
11. Викрутіть болт (3) кріплення кронштейна розширювального бачка до правої опори та зніміть розширювальний бачок.
![заміна елементів Geely Xingyue з 2019 року, заміна елементів Geely Tugella з 201 2 заміна елементів Джилі Тугелла з 2019 року]( "Викрутіть болт (3) кріплення кронштейна розширювального бачка до правої опори та зніміть")
Встановлення
1. Встановіть розширювальний бачок на місце та приєднайте до нього паровідвідну трубку (1) (див. малюнок вище).
2. Встановіть хомут (2) кріплення шланга подачі охолоджувальної рідини до розширювального бачка (див. малюнок вище).
3. Затягніть болт (3) кріплення кронштейна розширювального бачка до правої опори (див. малюнок вище). Момент затягування: 10 Н·м.
4. Встановіть нижню захисну пластину переднього бампера.
5. Встановіть нижню захисну пластину двигуна.
6. Опустіть автомобіль.
7. Долейте рідину, що охолоджує.
8. Встановіть верхню панель правого крила.
9. Встановіть накладку, яка з'єднує декоративні панелі лівого та правого крил.
10. Встановіть верхню панель переднього бампера.
11. Закрийте капот двигуна.
Заміна патрубка радіатора, що підводить
Увага:
- Щоб уникнути опіків, не виконуйте цю операцію, коли охолоджувальна рідина гаряча.
- Використовуйте спеціальні щипці для зняття та встановлення хомута шланга охолоджувальної рідини.
1. Відкрийте капот двигуна.
2. Від'єднайте кабель від негативного виведення акумулятора.
3. Зніміть верхню панель переднього бампера.
4. Зніміть впускний патрубок повітряного фільтра.
5. Підніміть автомобіль.
6. Зніміть нижню захисну пластину двигуна.
7. Зніміть нижню захисну пластину переднього бампера.
8. Злийте рідину, що охолоджує.

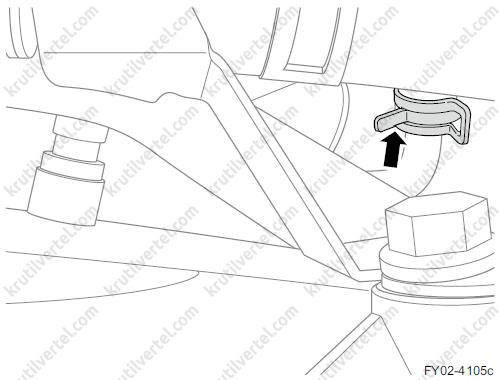

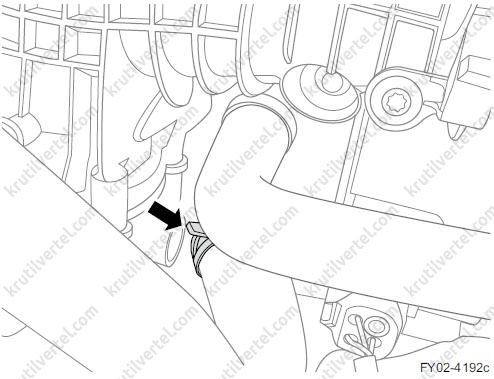

9. Зніміть хомут кріплення патрубка радіатора, що підводить, до корпусу термостата.
![діагностична інформація Geely Xingyue з 2019 року, діагностична інформація Geely Tugella з 201 діагностична інформація Джилі Тугелла з 2019 року]( "Зніміть хомут кріплення патрубка, що підводить, до корпусу термостата")

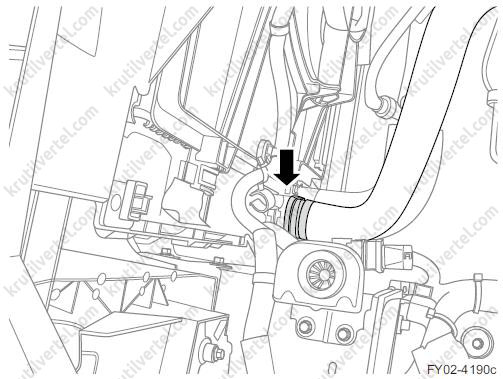

10. Від'єднайте швидкороз'ємне з'єднання патрубка, що підводить, на радіаторі і зніміть патрубок, що підводить.
![діагностична інформація Geely Xingyue з 2019 року, діагностична інформація Geely Tugella з 201 діагностична інформація Джилі Тугелла з 2019 року]( "Від'єднайте швидкороз'ємне з'єднання патрубка, що підводить на радіаторі")
11. Встановлюйте в порядку, зворотному зняттю, але при цьому враховуйте наступне:
- Долийте охолоджувальну рідину.
- Під'єднайте негативний провід акумуляторної батареї, запустіть двигун, підключіть діагностичний тестер для перевірки температури охолоджувальної рідини та обертів електричного насоса і спостерігайте за рівнем охолоджуючої рідини. розширювальний бачок до нормального рівня та затягніть кришку.
Заміна патрубка радіатора, що відводить
Зняття
Увага:
- Щоб уникнути опіків, не виконуйте цю операцію, коли охолоджувальна рідина гаряча.
- Використовуйте спеціальні щипці для зняття та встановлення хомута шланга охолоджувальної рідини.
1. Відкрийте капот двигуна.
2. Від'єднайте кабель від негативного виведення акумулятора.
3. Зніміть верхню панель переднього бампера.
4. Зніміть верхню панель лівого крила.
5. Зніміть впускний патрубок повітряного фільтра.
6. Зніміть повітряний фільтр.
7. Підніміть автомобіль.
8. Зніміть нижню захисну пластину переднього бампера.
9. Зніміть нижню захисну пластину двигуна.
10. Злийте рідину, що охолоджує.

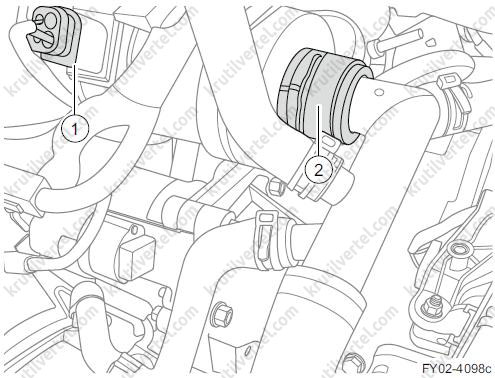

11. Зніміть еластичне кріпильне кільце відвідного патрубка (1) радіатора на корпусі електричного насоса охолоджуючої рідини та роз'єднайте з'єднання.
Увага:
- Після від'єднання закрийте кінці трубопроводу, щоб запобігти попаданню в нього сторонніх частинок.
- Перед від'єднанням шланга поставте під місце з'єднання ємність для збору охолоджуючої рідини, щоб не допустити забруднення навколишнього середовища.

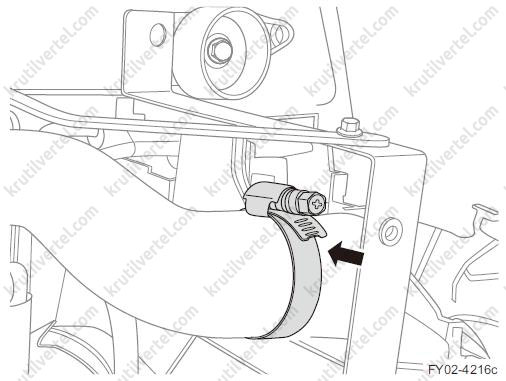

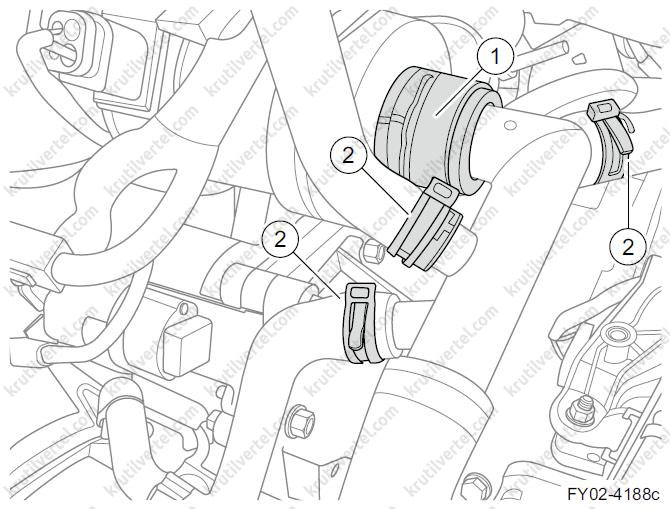

12. Зніміть кріпильний хомут радіатора, що відводить, і трьох шлангів (2) і від'єднайте шланги.
![діагностична інформація Geely Xingyue з 2019 року, діагностична інформація Geely Tugella з 2019 діагностична інформація Джилі Тугелла з 2019 року]( "Зніміть кріпильний хомут відвідного патрубка радіатора і трьох шлангів (2) і від'єднайте")
13. Зніміть кріпильний хомут шлангу, що відводить, охолоджувача трансмісійної рідини і роз'єднайте з'єднання.
![діагностична інформація Geely Xingyue з 2019 року, діагностична інформація Geely Tugella з 2019 діагностична інформація Джилі Тугелла з 2019 року]( "Зніміть кріпильний хомут відводного шланга охолоджувача трансмісійної рідини")
14. Зніміть еластичне стопорне кільце патрубка (1) радіатора на радіаторі і роз'єднайте з'єднання.
15. Зніміть патрубок радіатора.
![діагностична інформація Geely Xingyue з 2019 року, діагностична інформація Geely Tugella з 201 діагностична інформація Джилі Тугелла з 2019 року]( "Зніміть еластичне стопорне кільце відвідного патрубка (1) радіатора на радіаторі")
Встановлення
1. Під'єднайте відвідний патрубок (1) радіатора до корпусу електричного насоса охолоджувальної рідини та закріпіть еластичним кріпильним кільцем.
2. Приєднайте до зворотного патрубка радіатора 3 шланга (2) та закріпіть їх хомутами.
![діагностична інформація Geely Xingyue з 2019 року, діагностична інформація Geely Tugella з 2019 діагностична інформація Джилі Тугелла з 2019 року]( "Під'єднайте до поворотного патрубка радіатора 3 шланга (2)")
3. Підключіть шланг охолоджувача трансмісійної рідини, що відводить, і закріпіть його хомутом.
![діагностична інформація Geely Xingyue з 2019 року, діагностична інформація Geely Tugella з 201 діагностична інформація Джилі Тугелла з 2019 року]( "Підключіть шланг, що відводить, охолоджувача трансмісійної рідини і закріпіть його хомутом")
4. Підключіть патрубок, що відводить, до радіатора і закріпіть його еластичним стопорним кільцем.
![діагностична інформація Geely Xingyue з 2019 року, діагностична інформація Geely Tugella з 2019 діагностична інформація Джилі Тугелла з 2019 року]( "Під'єднайте патрубок, що відводить, до радіатора і закріпіть його еластичним стопорним кільцем")
5. Встановіть нижню захисну пластину двигуна.
6. Встановіть нижню захисну пластину переднього бампера.
7. Опустіть автомобіль.
8. Встановіть фільтр повітря.
9. Встановіть впускний патрубок повітряного фільтра.
10. Залийте рідину, що охолоджує.
11. Встановіть верхню панель лівого крила.
12. Встановіть верхню панель переднього бампера.
13. Підключіть негативний дріт акумулятора, запустіть двигун, підключіть діагностичний тестер для перевірки температури охолоджувальної рідини та обертів електричного насоса і спостерігайте за рівнем охолоджуючої рідини. Якщо рівень рідини, що охолоджує, знижується, доливайте рідину в бачок до заповнення циркуляційного контуру. Долийте охолодну рідину в розширювальний бачок до нормального рівня та затягніть кришку.
14. Закрийте капот двигуна.
Заміна трубки охолодження турбокомпресора
Зняття
Увага:
Щоб уникнути опіків, не виконуйте цю операцію, коли охолоджувальна рідина гаряча.
1. Відкрийте капот двигуна.
2. Від'єднайте кабель від негативного виведення акумулятора.
3. Підніміть автомобіль.
4. Зніміть нижню захисну пластину двигуна.
5. Зніміть нижню захисну пластину переднього бампера.
6. Злийте рідину, що охолоджує.
7. Зніміть впускний патрубок інтеркулера.

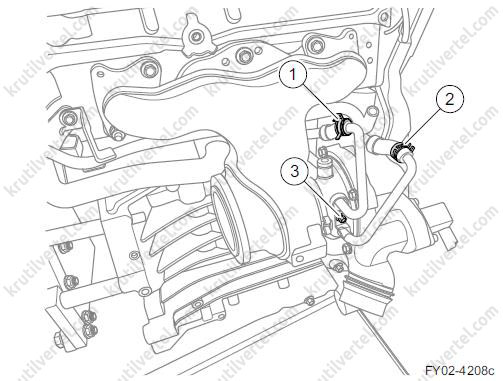

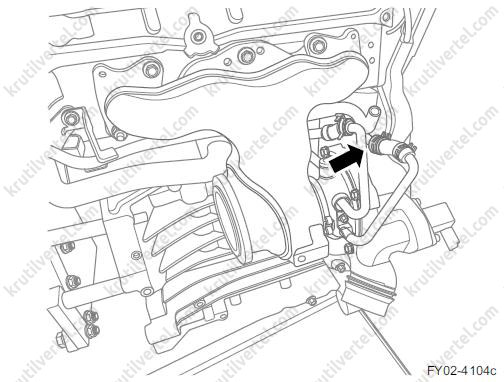

8. Зніміть кріпильний хомут (1) трубки, що підводить охолодження турбокомпресора.
9. Зніміть кріпильний хомут (2) трубки, що відводить, охолодження турбокомпресора.

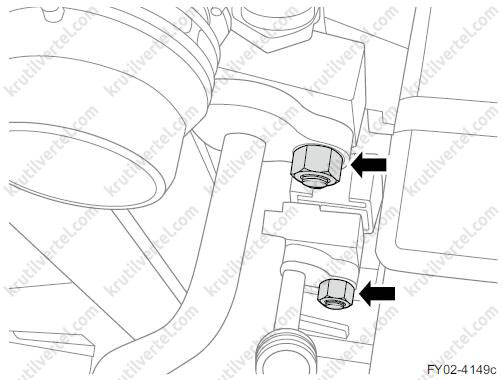

10. Викрутіть кріпильний болт (3) з кронштейна трубок, що підводить/відводить, охолодження турбокомпресора і зніміть обидві трубки.
![діагностична інформація Geely Xingyue з 2019 року, діагностична інформація Geely Tugella з 201 діагностична інформація Джилі Тугелла з 2019 року]( "Виверніть кріпильний болт (3) з кронштейна підводної/відвідної трубок охолодження")
Встановлення
1. Підключіть водяний шланг турбокомпресора, що підводить, і закріпіть його хомутом (1) (див. малюнок вище).
Увага:
Простежте, щоб кольорове маркування на шлангу відповідало кольоровому маркуванню трубки.
2. Підключіть водяний шланг турбокомпресора і закріпіть його хомутом (2) (див. малюнок вище).
Увага:
Простежте, щоб кольорове маркування на шлангу відповідало кольоровому маркуванню трубки.
3. Закрутіть кріпильний болт (3) кронштейна трубок, що підводить/відводить, охолодження турбокомпресора (див. малюнок вище). Момент затягування: 10 Н·м.
4. Встановіть впускний патрубок інтеркулера.
5. Встановіть нижню захисну пластину переднього бампера.
6. Встановіть нижню захисну пластину двигуна.
7. Опустіть автомобіль.
8. Залийте рідину, що охолоджує.
9. Під'єднайте негативний дріт акумулятора, запустіть двигун, підключіть діагностичний тестер для перевірки температури охолоджувальної рідини та обертів електричного насоса та спостерігайте за рівнем охолоджуючої рідини. Якщо рівень рідини, що охолоджує, знижується, доливайте рідину в бачок до заповнення циркуляційного контуру. Долийте охолодну рідину в розширювальний бачок до нормального рівня та затягніть кришку.
10. Закрийте капот двигуна.
Заміна електричного насосу рідини для охолодження
Увага:
Якщо в системі охолодження присутній тиск, температура охолоджуючої рідини значно перевищує температуру кипіння, навіть якщо рідина, що знаходиться в радіаторі, не кипить. Якщо зняти кришку розширювального бачка, поки двигун ще не охолонув і в системі охолодження зберігається високий тиск, рідина двигуна, що охолоджує, миттєво закипить і може виплеснутися назовні, викликавши серйозний опік.
1. Відкрийте капот двигуна.
2. Від'єднайте кабель від негативного виведення акумулятора.
3. Зніміть верхню панель переднього бампера.
4. Зніміть декоративний кожух двигуна.
5. Зніміть датчик температури та тиску повітря на впускі.
6. Зніміть повітряний патрубок інтеркулера.
7. Зніміть вузол дросельної заслінки.
8. Зніміть впускний колектор.
9. Підніміть автомобіль.
10. Зніміть нижню захисну пластину двигуна.
11. Зніміть нижню захисну пластину переднього бампера.
12. Злийте рідину, що охолоджує.

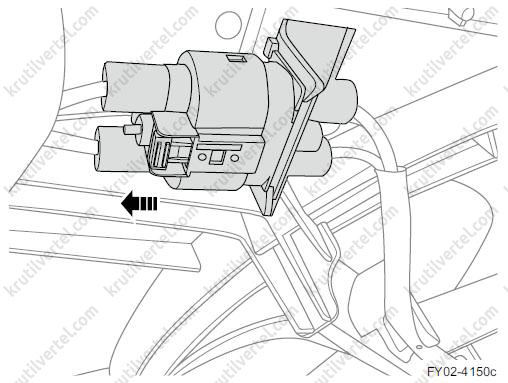

13. Від'єднайте роз'єм (1) джгута проводів електричного насосу охолоджувальної рідини.
14. Від'єднайте відвідний патрубок (2) радіатора від електричного насоса охолоджувальної рідини.
![діагностична інформація Geely Xingyue з 2019 року, діагностична інформація Geely Tugella з 2019 діагностична інформація Джилі Тугелла з 2019 року]( "Від'єднайте відвідний патрубок (2) радіатора від електричного насоса охолоджувальної рідини")

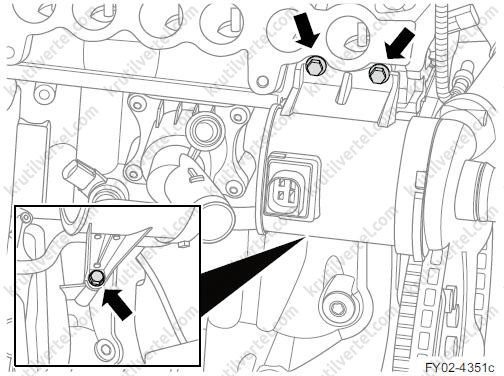

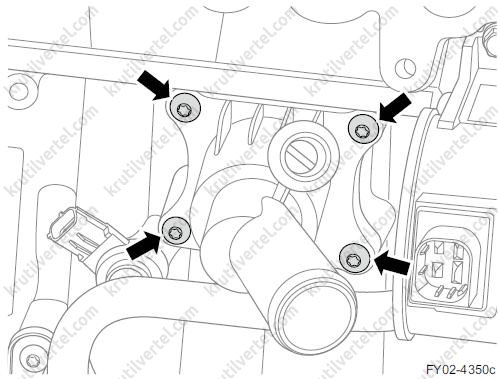

15. Викрутіть три болти електричного насоса охолоджуючої рідини.
Примітка:
Момент затягування при встановленні: 16 Н·м.
![діагностична інформація Geely Xingyue з 2019 року, діагностична інформація Geely Tugella з 201 діагностична інформація Джилі Тугелла з 2019 року]( "Виверніть три кріпильні болти електричного насосу охолоджуючої рідини")
16. Від'єднайте електричний насос охолоджувальної рідини від впускного патрубка блоку циліндрів та зніміть насос.
![діагностична інформація Geely Xingyue з 2019 року, діагностична інформація Geely Tugella з 201 діагностична інформація Джилі Тугелла з 2019 року]( "Від'єднайте електричний насос охолоджуючої рідини від впускного патрубка блоку циліндрів і зніміть")
17. Встановлюйте в порядку, зворотному зняття, але при цьому враховуйте наступне:
- Залийте рідину, що охолоджує.
- Під'єднайте негативний провід акумуляторної батареї, запустіть двигун, підключіть діагностичний тестер для перевірки температури охолоджувальної рідини та обертів електричного насоса і спостерігайте за рівнем охолоджуючої рідини. розширювальний бачок до нормального рівня та затягніть кришку.
Заміна охолоджувача трансмісійної рідини
1. Відкрийте капот двигуна.
2. Від'єднайте кабель від негативного виведення акумулятора.
3. Підніміть автомобіль.
4. Зніміть нижню захисну пластину двигуна.
5. Зніміть нижню захисну пластину переднього бампера.
6. Злийте рідину, що охолоджує.

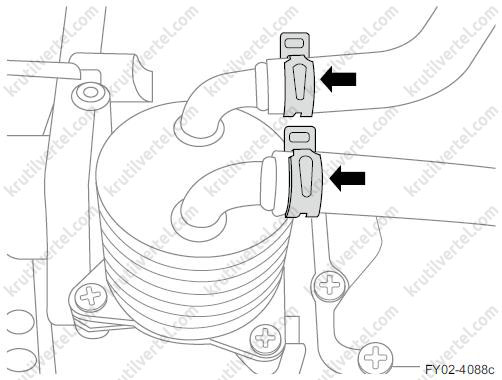

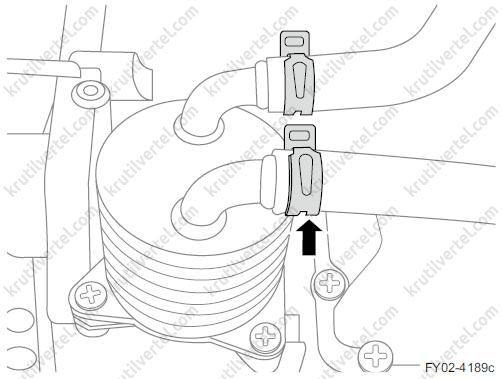

7. Зніміть кріпильні хомути шлангів, що відводять і підводять, охолоджувача трансмісійної рідини і роз'єднайте з'єднання.
![діагностична інформація Geely Xingyue з 2019 року, діагностична інформація Geely Tugella з 2019 діагностична інформація Джилі Тугелла з 2019 року]( "Зніміть кріпильні хомути відводного та підвідного шлангів охолоджувача трансмісійної")

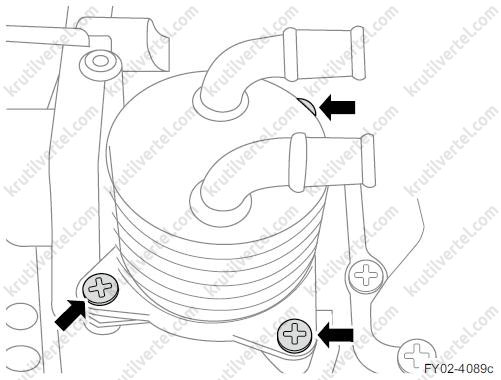

8. Викрутіть три болти охолоджувача трансмісійної рідини.
9. Зніміть охолоджувач трансмісійної рідини.
![діагностична інформація Geely Xingyue з 2019 року, діагностична інформація Geely Tugella з 2019 діагностична інформація Джилі Тугелла з 2019 року]( "Зніміть охолоджувач трансмісійної рідини")
10. Встановлюйте в порядку, зворотному зняттю, але при цьому враховуйте наступне:
- Залийте рідину, що охолоджує.
- Під'єднайте негативний провід акумуляторної батареї, запустіть двигун, підключіть діагностичний тестер для перевірки температури охолоджувальної рідини та обертів електричного насоса і спостерігайте за рівнем охолоджуючої рідини. розширювальний бачок до нормального рівня та затягніть кришку.
Заміна рами радіатора
1. Відкрийте капот двигуна.
2. Від'єднайте кабель від негативного виведення акумулятора.
3. Зніміть патрубок повітряного фільтра.
4. Зніміть фільтр повітря.
5. Зніміть передній бампер у збиранні.
6. Зніміть блок-фару.

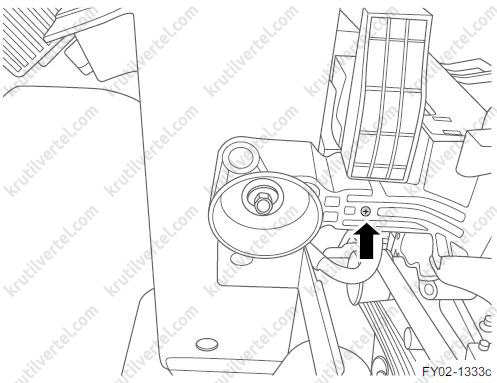

7. Зніміть замок капота двигуна.
8. Зніміть передній датчик удару.
9. Зніміть датчик тиску в контурі кондиціонера.
10. Зніміть високочастотний звуковий сигнал.
11. Зніміть низькочастотний звуковий сигнал.

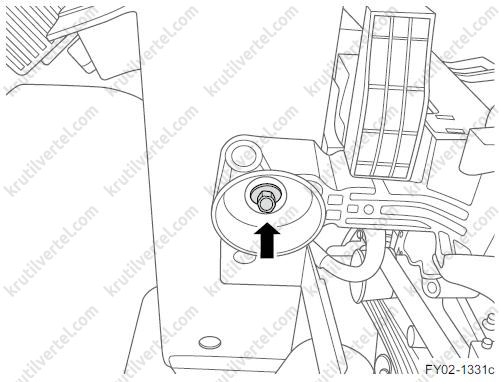

12. Зніміть болт, що з'єднує бачок склоомивача з рамою радіатора.
Примітка:
Момент затягування під час встановлення: 9 Н·м.
![діагностична інформація Geely Xingyue з 2019 року, діагностична інформація Geely Tugella з 2019 діагностична інформація Джилі Тугелла з 2019 року]( "Зніміть кріпильний болт, що з'єднує бачок склоомивача з рамою радіатора")

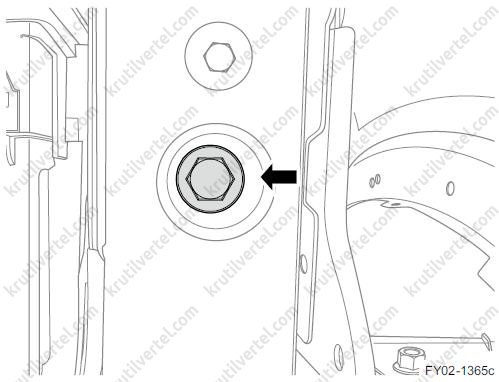

13. Викрутіть верхні болти кріплення рами радіатора до кузова з лівого та правого боку.
Примітка:
Момент затягування під час встановлення: 20 Н·м.
![діагностична інформація Geely Xingyue з 2019 року, діагностична інформація Geely Tugella з 2019 діагностична інформація Джилі Тугелла з 2019 року]( "Виверніть верхні болти кріплення рами радіатора до кузова з лівого та правого боку")
14. Викрутіть нижні болти кріплення рами радіатора до кузова з лівого та правого боку.
Примітка:
Момент затягування під час встановлення: 20 Н·м.
![діагностична інформація Geely Xingyue з 2019 року, діагностична інформація Geely Tugella з 2019 діагностична інформація Джилі Тугелла з 2019 року]( "Виверніть нижні болти кріплення рами радіатора до кузова з лівого та правого боку")

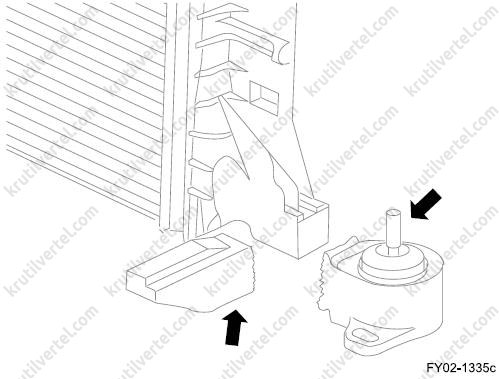

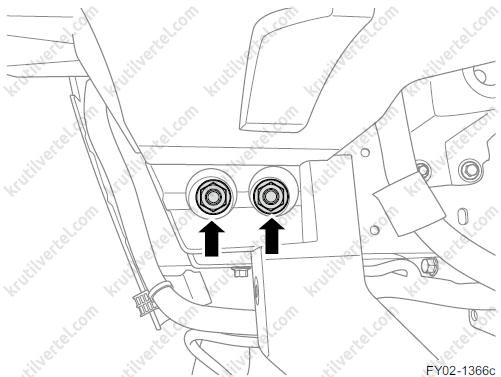

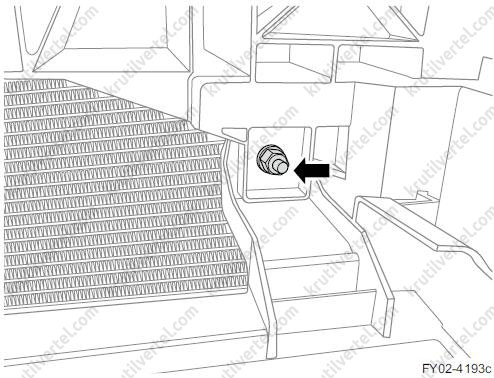

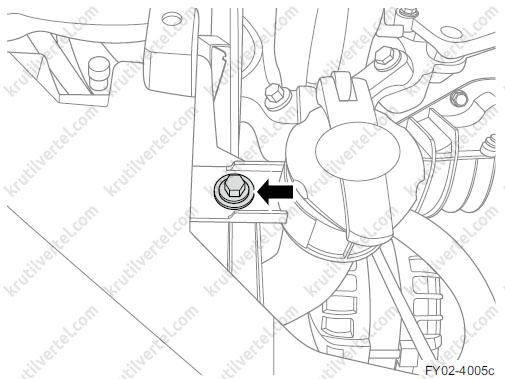

15. Викрутіть болти кріплення рами радіатора до балки переднього бампера з лівого та правого боку.
Примітка:
Момент затягування під час встановлення: 20 Н·м.
![діагностична інформація Geely Xingyue з 2019 року, діагностична інформація Geely Tugella з 2019 діагностична інформація Джилі Тугелла з 2019 року]( "Виверніть болти кріплення рами радіатора до балки переднього бампера з лівої та правої сторони")
16. Викрутіть болти кріплення рами радіатора до верхньої частини активної решітки повітрозабірника з лівого та правого боку та зніміть рами радіатора.
Примітка:
- Ці болти слід знімати/встановлювати з внутрішньої сторони.
- Момент затягування під час встановлення: 9 Н·м.
![діагностична інформація Geely Xingyue з 2019 року, діагностична інформація Geely Tugella з 2019 діагностична інформація Джилі Тугелла з 2019 року]( "Виверніть болти кріплення рами радіатора до верхньої частини активної решітки повітрозабірника з лівої та правої")
17. Встановлюйте в порядку, зворотному зняття, але при цьому враховуйте наступне:
- Залийте рідину, що охолоджує.
- Під'єднайте негативний провід акумуляторної батареї, запустіть двигун, підключіть діагностичний тестер для перевірки температури охолоджувальної рідини та обертів електричного насоса і спостерігайте за рівнем охолоджуючої рідини. розширювальний бачок до нормального рівня та затягніть кришку.
Заміна вентилятора, що охолоджує
1. Відкрийте капот двигуна.
2. Від'єднайте кабель від негативного виведення акумулятора.
3. Зніміть патрубок повітряного фільтра.
4. Зніміть фільтр повітря.
5. Підніміть автомобіль.
6. Зніміть нижню захисну пластину двигуна.
7. Злийте рідину, що охолоджує.
8. Зніміть передній бампер у збиранні.
9. Зніміть блок-фару.
10. Зніміть замок капота двигуна.
11. Зніміть передній датчик удару.
12. Зніміть датчик тиску в контурі кондиціонера.
13. Зніміть високочастотний звуковий сигнал.
14. Зніміть низькочастотний звуковий сигнал.
15. Зніміть раму радіатора.

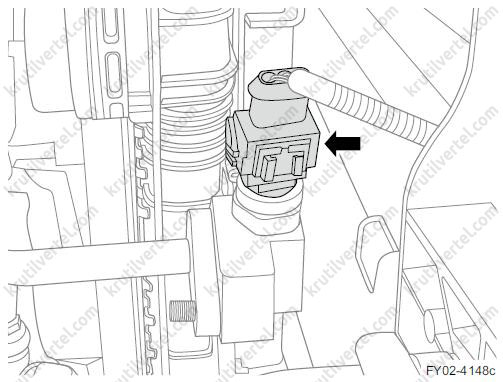

16. Від'єднайте роз'єм джгута проводів охолоджуючого вентилятора.

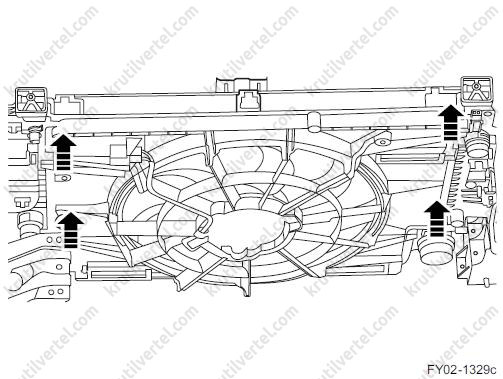

![діагностична інформація Geely Xingyue з 2019 року, діагностична інформація Geely Tugella з 201 діагностична інформація Джилі Тугелла з 2019 року]( "Відключіть роз'єм джгута проводів охолоджуючого вентилятора")

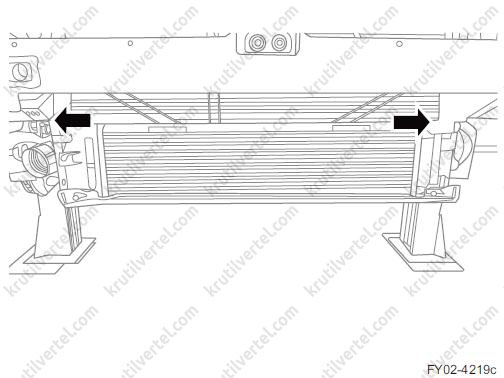

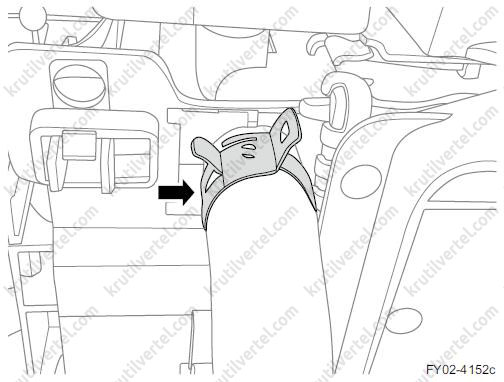

17. Від'єднайте шланг, що підводить, охолоджувача трансмісійної рідини від радіатора.
![діагностична інформація Geely Xingyue з 2019 року, діагностична інформація Geely Tugella з 201 діагностична інформація Джилі Тугелла з 2019 року]( "Від'єднайте підвідний шланг охолоджувача трансмісійної рідини від радіатора")

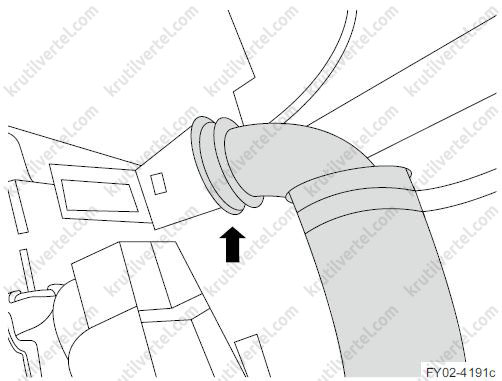

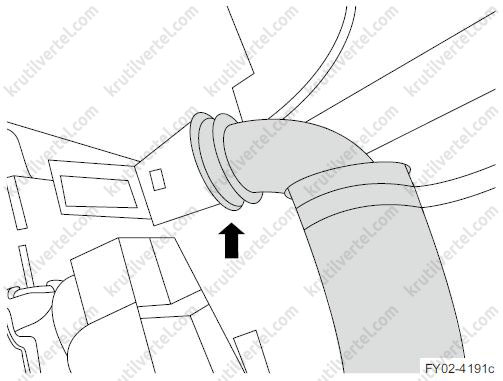

18. Від'єднайте випускний повітряний шланг інтеркулера від інтеркулера.
Примітка:
Момент затягування під час встановлення: 5 Н·м.
![діагностична інформація Geely Xingyue з 2019 року, діагностична інформація Geely Tugella з 201 діагностична інформація Джилі Тугелла з 2019 року]( "Від'єднайте випускний повітряний шланг інтеркулера від інтеркулера")
19. Від'єднайте впускний повітряний шланг інтеркулера від інтеркулера.
Примітка:
Момент затягування під час встановлення: 5 Н·м.
![діагностична інформація Geely Xingyue з 2019 року, діагностична інформація Geely Tugella з 201 діагностична інформація Джилі Тугелла з 2019 року]( "Від'єднайте впускний повітряний шланг інтеркулера від інтеркулера")
20. Від'єднайте шланг радіатора, що підводить, від радіатора.
![діагностична інформація Geely Xingyue з 2019 року, діагностична інформація Geely Tugella з 2019 діагностична інформація Джилі Тугелла з 2019 року]( "Від'єднайте шланг радіатора, що підводить, від радіатора")
21. Від'єднайте патрубок радіатора від радіатора.
![діагностична інформація Geely Xingyue з 2019 року, діагностична інформація Geely Tugella з 201 діагностична інформація Джилі Тугелла з 2019 року]( "Від'єднайте відвідний патрубок радіатора від радіатора")
22. Від'єднайте затискачі джгута проводів і відокреміть вентилятор охолодження від радіатора.
![діагностична інформація Geely Xingyue з 2019 року, діагностична інформація Geely Tugella з 2019 діагностична інформація Джилі Тугелла з 2019 року]( "Від'єднайте затискачі джгута проводів і відокремте охолодний вентилятор від радіатора")
23. Встановлюйте в порядку, зворотному зняття.
Заміна модуля охолодження
1. Відкрийте капот двигуна.
2. Від'єднайте кабель від негативного виведення акумулятора.
3. Злийте рідину, що охолоджує.
4. Зніміть патрубок радіатора, що підводить.
5. Зніміть патрубок радіатора.
6. Зніміть впускний патрубок інтеркулера.
7. Зніміть повітряний патрубок інтеркулера.
8. Відкачайте холодоагент із контуру кондиціонера.
9. Зніміть передній бампер у збиранні.
10. Зніміть блок-фару.
11. Зніміть замок капота двигуна.
12. Зніміть передній датчик удару.
13. Зніміть раму радіатора.
14. Зніміть вентилятор, що охолоджується.
15. Викрутіть болти та гвинти правого та лівого монтажних кронштейнів активних ґрат повітрозабірника та відокремте монтажні кронштейни.
Примітка:
Момент затягування при встановленні: 6 Н·м та 3 Н·м.
![діагностична інформація Geely Xingyue з 2019 року, діагностична інформація Geely Tugella з 201 діагностична інформація Джилі Тугелла з 2019 року]( "Викрутіть болти та гвинти правого та лівого монтажних кронштейнів активних ґрат повітрозабірника")
16. Від'єднайте гніздо дроту конденсатора.
![діагностична інформація Geely Xingyue з 2019 року, діагностична інформація Geely Tugella з 201 діагностична інформація Джилі Тугелла з 2019 року]( "Від'єднайте роз'єм джгута проводів конденсатора")
17. Відкрутіть дві гайки кріплення трубок високого та низького тиску контуру кондиціонера до конденсатора та від'єднайте трубки.
Примітка:
Момент затягування під час встановлення: 23 Н·м.
![діагностична інформація Geely Xingyue з 2019 року, діагностична інформація Geely Tugella з 2019 діагностична інформація Джилі Тугелла з 2019 року]( "Відверніть дві гайки кріплення трубок високого та низького тиску контуру кондиціонера до конденсатора")

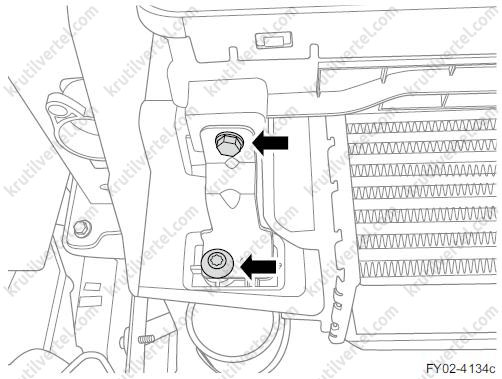

18. Викрутіть по одному болту кріплення охолоджуючого модуля до монтажного кронштейна переднього бампера з лівого та правого боку.
Примітка:
Момент затягування під час встановлення: 6 Н·м.
![діагностична інформація Geely Xingyue з 2019 року, діагностична інформація Geely Tugella з 2019 діагностична інформація Джилі Тугелла з 2019 року]( "Виверніть по одному болту кріплення охолоджувального модуля до монтажного кронштейна переднього")

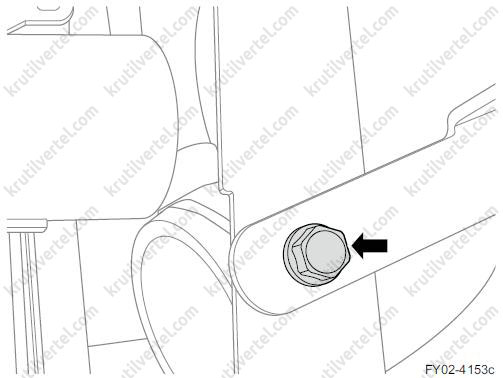

19. Викрутіть по одному болту, що з'єднує нижню частину радіатора з балкою переднього бампера, з лівого та правого боку і зніміть модуль, що охолоджує.
Примітка:
Момент затягування під час встановлення: 20 Н·м.
![діагностична інформація Geely Xingyue з 2019 року, діагностична інформація Geely Tugella з 201 діагностична інформація Джилі Тугелла з 2019 року]( "Виверніть по одному болту, що з'єднує нижню частину радіатора з балкою переднього бампера")
20. Встановлюйте в порядку, зворотному зняття, але при цьому враховуйте наступне:
- Залийте рідину, що охолоджує.
- Заправте систему кондиціонування холодоагентом.
- Під'єднайте негативний провід акумуляторної батареї, запустіть двигун, підключіть діагностичний тестер для перевірки температури охолоджувальної рідини та обертів електричного насоса і спостерігайте за рівнем охолоджуючої рідини. розширювальний бачок до нормального рівня та затягніть кришку.
Заміна радіатора
Зняття
1. Відкрийте капот двигуна.
2. Від'єднайте кабель від негативного виведення акумулятора.
3. Зніміть раму радіатора.
4. Зніміть вентилятор охолодження.
5. Зніміть модуль охолодження.
6. Зніміть інтеркулер.

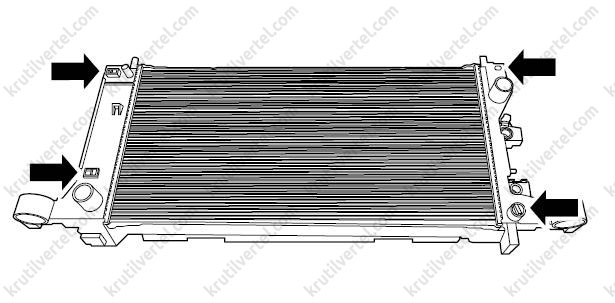

7. Відокремте конденсатор від радіатора та зніміть радіатор.
![діагностична інформація Geely Xingyue з 2019 року, діагностична інформація Geely Tugella з 2019 діагностична інформація Джилі Тугелла з 2019 року]( "Відокремте конденсатор від радіатора і зніміть радіатор")
8. Відокремте конденсатор, інтеркулер та вентилятор охолодження від переднього модуля.
Увага:
Перевірте, чи не відламався монтажний кронштейн бачка рідини, що охолоджує. Якщо кронштейн зламаний, виконайте такі дії.
9. Зніміть зламаний кронштейн та відшліфуйте пошкоджену поверхню бачка, щоб можна було встановити новий кронштейн.
![діагностична інформація Geely Xingyue з 2019 року, діагностична інформація Geely Tugella з 201 2 діагностична інформація Джилі Тугелла з 2019 року]( "Зніміть зламаний кронштейн і відшліфуйте пошкоджену поверхню бачка, щоб можна було встановити новий кронштейн")
Встановлення

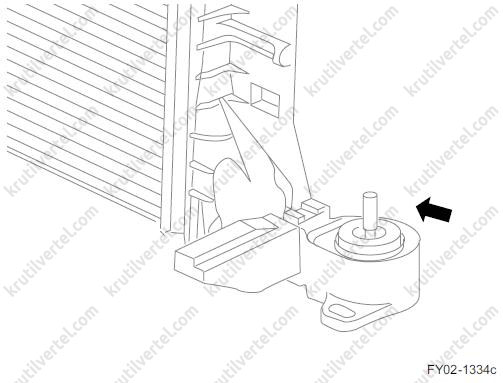

1. Встановіть монтажний кронштейн бака охолоджувальної рідини.
Увага:
Під час встановлення простежте за суміщенням настановної канавки на тильній стороні монтажного кронштейна бачка.
![діагностична інформація Geely Xingyue з 2019 року, діагностична інформація Geely Tugella з 201 діагностична інформація Джилі Тугелла з 2019 року]( "Встановіть монтажний кронштейн бачка охолоджуючої рідини")

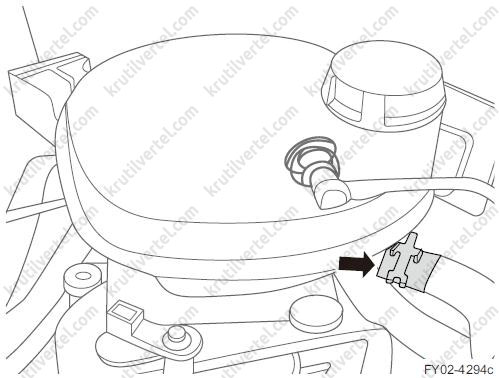

2. Затягніть по одному гвинту кріплення монтажного кронштейна бачка охолоджуючої рідини з лівого та правого боку.
![діагностична інформація Geely Xingyue з 2019 року, діагностична інформація Geely Tugella з 201 діагностична інформація Джилі Тугелла з 2019 року]( "Затягніть по одному гвинту кріплення монтажного кронштейна бачка охолоджувальної рідини зліва")
3. Закріпіть конденсатор на радіаторі.
4. Встановіть інтеркулер.
5. Встановіть модуль охолодження.
6. Встановіть вентилятор для охолодження.
7. Встановіть раму радіатора.
8. Під'єднайте негативний дріт акумулятора, запустіть двигун, підключіть діагностичний тестер для перевірки температури охолоджувальної рідини та обертів електричного насоса і спостерігайте за рівнем охолоджуючої рідини. Якщо рівень рідини, що охолоджує, знижується, доливайте рідину в бачок до заповнення циркуляційного контуру. Долийте охолодну рідину в розширювальний бачок до нормального рівня та затягніть кришку.
9. Закрийте капот двигуна.
Заміна інтеркулера
1. Відкрийте капот двигуна.
2. Від'єднайте кабель від негативного виведення акумулятора.
3. Відкачайте холодоагент із контуру кондиціонера.
4. Злийте рідину, що охолоджує.
5. Зніміть модуль охолодження.
6. Від'єднайте інтеркулер від радіатора та зніміть його.
![діагностична інформація Geely Xingyue з 2019 року, діагностична інформація Geely Tugella з 2019 діагностична інформація Джилі Тугелла з 2019 року]( "Від'єднайте інтеркулер від радіатора та зніміть його")
7. Встановлюйте в порядку, зворотному зняття, але при цьому враховуйте наступне:
- Залийте рідину, що охолоджує.
- Заправте систему кондиціонування холодоагентом.
- Під'єднайте негативний провід акумуляторної батареї, запустіть двигун, підключіть діагностичний тестер для перевірки температури охолоджувальної рідини та обертів електричного насоса і спостерігайте за рівнем охолоджуючої рідини. розширювальний бачок до нормального рівня та затягніть кришку.
Заміна корпусу термостата
1. Відкрийте капот двигуна.
2. Від'єднайте кабель від негативного виведення акумулятора.
3. Зніміть декоративний кожух двигуна.
4. Зніміть верхню панель переднього бампера.
5. Зніміть впускний патрубок повітряного фільтра.
6. Зніміть датчик тиску та температури повітря на впускі.
7. Зніміть вузол дросельної заслінки.
8. Зніміть впускний колектор.

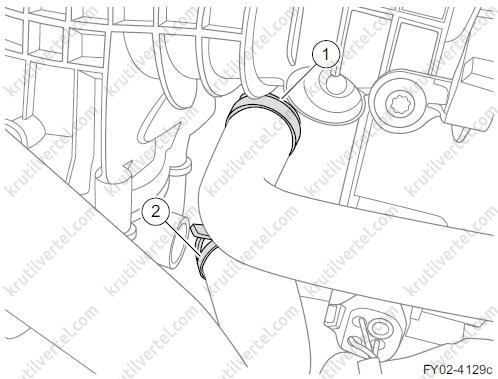

9. Зніміть кільце еластичного кріплення і від'єднайте впускний патрубок (1) охолоджувальної рідини від корпусу термостата.
10. Зніміть хомут і від'єднайте випускний патрубок (2) рідини, що охолоджує, від корпусу термостата.
![діагностична інформація Geely Xingyue з 2019 року, діагностична інформація Geely Tugella з 2019 діагностична інформація Джилі Тугелла з 2019 року]( "Зніміть хомут і від'єднайте випускний патрубок (2) охолоджуючої рідини від корпусу термостата")
11. Відкрутіть чотири кріпильні болти на корпусі термостата та зніміть корпус термостата у збиранні.
![діагностична інформація Geely Xingyue з 2019 року, діагностична інформація Geely Tugella з 201 діагностична інформація Джилі Тугелла з 2019 року]( "Відверніть чотири кріпильні болти на корпусі термостата і зніміть корпус термостата в зборі")
12. Встановлюйте в порядку, зворотному зняттю, але при цьому враховуйте наступне:
- Перед встановленням корпусу термостата переконайтеся, що кільце ущільнювача знаходиться на місці.
- Під'єднайте негативний провід акумуляторної батареї, запустіть двигун, підключіть діагностичний тестер для перевірки температури охолоджувальної рідини та обертів електричного насоса і спостерігайте за рівнем охолоджуючої рідини. розширювальний бачок до нормального рівня та затягніть кришку.
Заміна трубопроводу охолоджувальної рідини двигуна
1. Відкрийте капот двигуна.
2. Від'єднайте кабель від негативного виведення акумулятора.
3. Злийте рідину, що охолоджує.
4. Злийте моторне масло.
5. Зніміть розширювальний бачок.
6. Зніміть передній підрамник.
7. Зніміть патрубок повітряного фільтра.
8. Зніміть впускний патрубок інтеркулера.
9. Зніміть задній каталітичний нейтралізатор.
10. Зніміть передній датчик кисню.
11. Зніміть задній кисневий датчик.
12. Зніміть теплозахисний екран турбокомпресора.
13. Зніміть трикомпонентний каталітичний нейтралізатор.
14. Зніміть випускний колектор та турбокомпресор.
15. Від'єднайте трубопровід охолоджувальної рідини двигуна від розширювального бачка.
![діагностична інформація Geely Xingyue з 2019 року, діагностична інформація Geely Tugella з 2019 діагностична інформація Джилі Тугелла з 2019 року]( "Від'єднайте трубопровід охолоджуючої рідини двигуна від розширювального бачка")

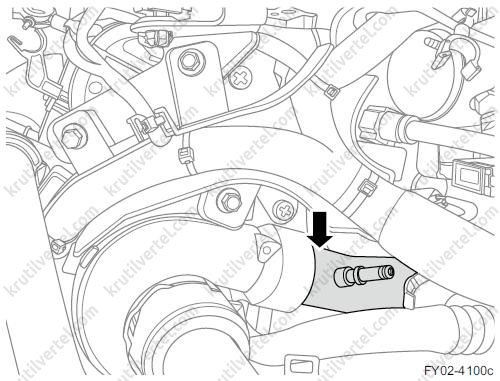

16. Від'єднайте трубопровід охолоджувальної рідини двигуна від сполучного шлангу турбокомпресора.
![діагностична інформація Geely Xingyue з 2019 року, діагностична інформація Geely Tugella з 201 діагностична інформація Джилі Тугелла з 2019 року]( "Від'єднайте трубопровід охолоджуючої рідини двигуна від сполучного шланга турбокомпресора")
17. Зніміть кріпильний хомут і від'єднайте відводний шланг радіатора обігрівача від трубопроводу охолоджуючої рідини двигуна.
![діагностична інформація Geely Xingyue з 2019 року, діагностична інформація Geely Tugella з 201 діагностична інформація Джилі Тугелла з 2019 року]( "Зніміть кріпильний хомут і від'єднайте відводний шланг радіатора обігрівача від трубопроводу")

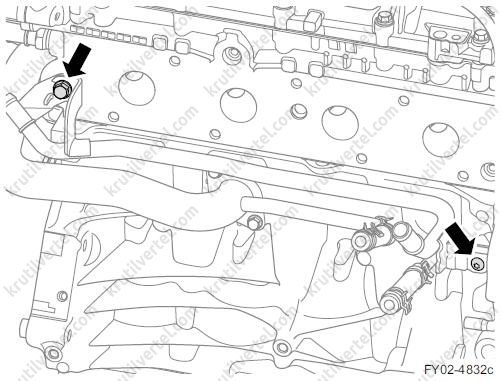

18. Викрутіть два кріпильні болти трубопроводу охолоджуючої рідини двигуна та зніміть трубопровід.
![діагностична інформація Geely Xingyue з 2019 року, діагностична інформація Geely Tugella з 2019 діагностична інформація Джилі Тугелла з 2019 року]( "Виверніть два кріпильні болти трубопроводу охолоджуючої рідини двигуна і зніміть трубопровід")
19. Встановлюйте в порядку, зворотному зняттю, але при цьому враховуйте наступне:
- Залийте рідину, що охолоджує.
- Під'єднайте негативний провід акумуляторної батареї, запустіть двигун, підключіть діагностичний тестер для перевірки температури охолоджувальної рідини та обертів електричного насоса і спостерігайте за рівнем охолоджуючої рідини. розширювальний бачок до нормального рівня та затягніть кришку.
