4. Бампер, спойлер

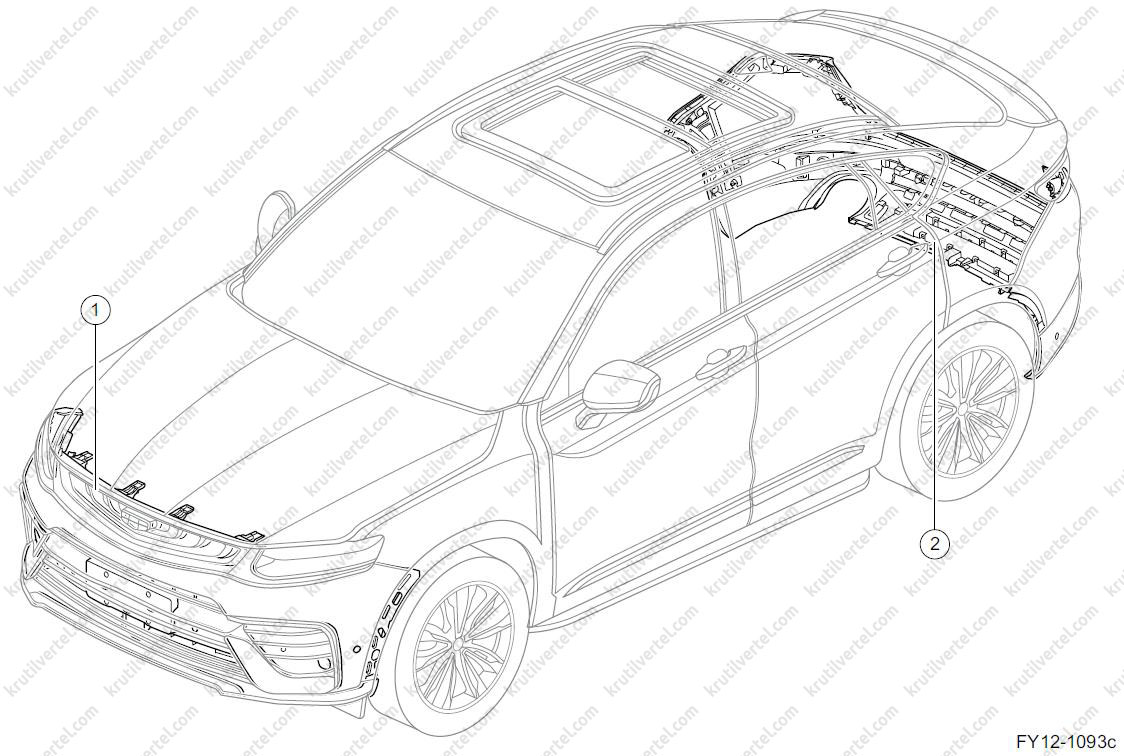

Розташування компонентів

бампер Geely Xingyue з 2019 року, спойлер Geely Tugella з 2019 бампер Джилі Тугелла з 2019 року

  1. Передній бампер у зборі.
  2. Задній бампер у зборі.

Заміна переднього бампера у зборі

1. Від'єднайте негативний кабель акумулятора.

2. Зніміть верхню панель переднього бампера.

3. Підніміть автомобіль.

4. Зніміть нижню захисну пластину двигуна.

5. Зніміть панель арки крила.

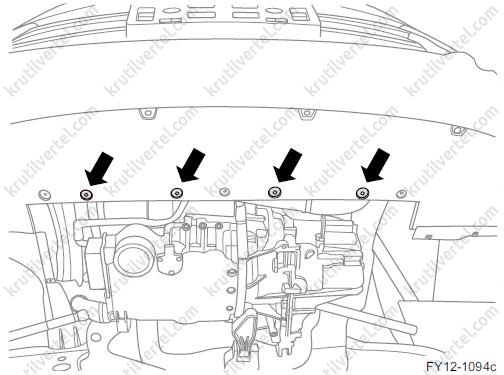

6. Викрутіть чотири болти нижньої облицювальної панелі переднього бампера.

Примітка:
Момент затягування при встановленні: 2,5 Н·м.

бампер Geely Xingyue з 2019 року, спойлер Geely Tugella з 2019 бампер Джилі Тугелла з 2019 року

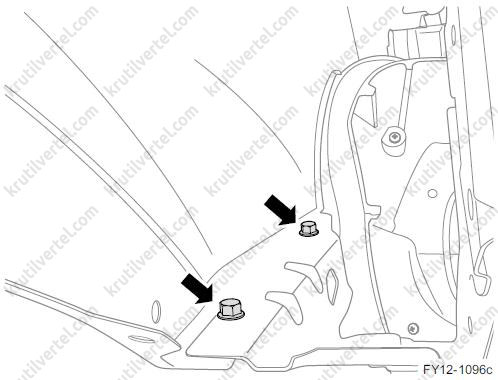

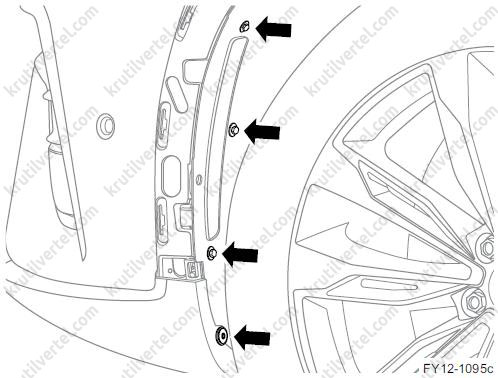

7. Викрутіть три болти та один кріпильний затискач, що з'єднує передній бампер у зборі та бризковик арки правого/лівого переднього колеса.

Примітка:
Момент затягування при встановленні: 1,5 Н·м.

бампер Geely Xingyue з 2019 року, спойлер Geely Tugella з 2019 бампер Джилі Тугелла з 2019 року

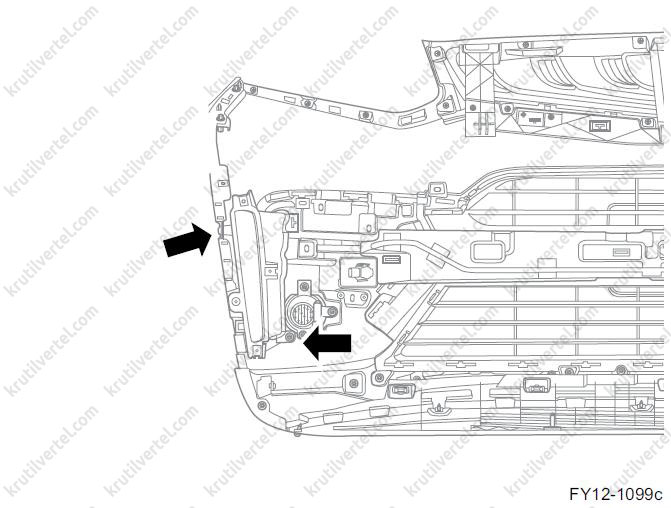

8. Викрутіть два з'єднувальних болта переднього бампера в зборі та ліве/праве крило.

Примітка:
Момент затягування при встановленні: 6 Н·м.

бампер Geely Xingyue з 2019 року, спойлер Geely Tugella з 2019 бампер Джилі Тугелла з 2019 року

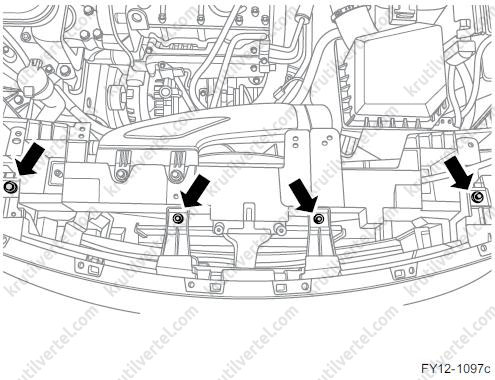

9. Викрутіть чотири з'єднувальних болта рами радіатора та решітки у зборі.

Примітка:
Момент затягування при встановленні: 6 Н·м.

бампер Geely Xingyue з 2019 року, спойлер Geely Tugella з 2019 бампер Джилі Тугелла з 2019 року

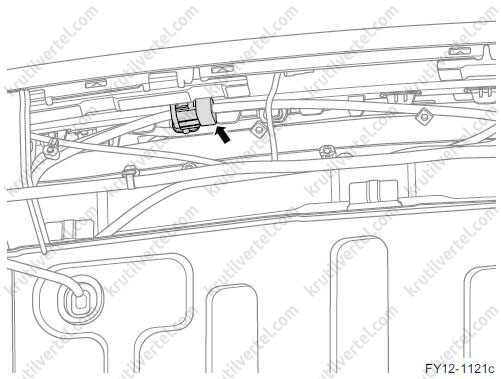

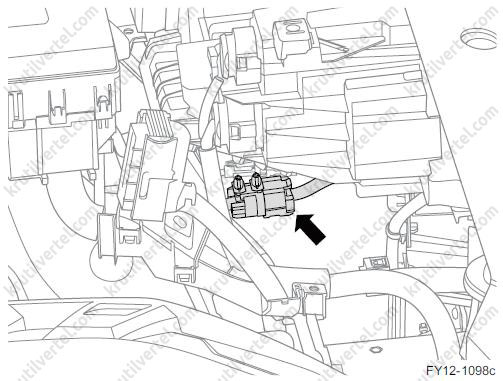

10. Від'єднайте роз'єм джгута проводів переднього бампера і підтягніть передній бампер у зборі.

бампер Geely Xingyue з 2019 року, спойлер Geely Tugella з 2019 бампер Джилі Тугелла з 2019 року

11. Встановлюйте в порядку, зворотному зняття.

Заміна повітряного дефлектора переднього бампера у зборі

1. Від'єднайте негативний кабель акумулятора.

2. Зніміть верхню панель переднього бампера.

3. Підніміть автомобіль.

4. Зніміть нижню захисну пластину двигуна.

5. Зніміть панель арки крила.

6. Зніміть передній бампер у збиранні.

7. Відкрутіть два кріпильні болти повітряного дефлектора переднього бампера у зборі та від'єднайте повітряний дефлектор переднього бампера у зборі.

Примітка:
Момент затягування при встановленні: 1,5 Н·м.

бампер Geely Xingyue з 2019 року, спойлер Geely Tugella з 2019 бампер Джилі Тугелла з 2019 року

8. Встановлюйте в порядку, зворотному зняття.

Заміна буферного блока переднього бампера

Зняття

1. Від'єднайте негативний кабель акумулятора.

2. Зніміть верхню панель переднього бампера.

3. Підніміть автомобіль.

4. Зніміть нижню захисну пластину двигуна.

5. Зніміть панель арки крила.

6. Зніміть передній бампер у збиранні.

7. Зніміть п'ять металевих пластин буферного блоку переднього бампера та від'єднайте буферний блок переднього бампера.

бампер Geely Xingyue з 2019 року, спойлер Geely Tugella з 2019 бампер Джилі Тугелла з 2019 року

Установка

1. Розмістіть буферний блок переднього бампера у монтажному положенні та зафіксуйте п'ять металевих пластин.

Увага:
Плавно потягніть, щоб переконатися в тому, що аркуші зафіксовані на місці (після того, як почуєте клацання).

2. Повторно встановіть передній бампер.

3. Повторно встановіть панель арки крила.

4. Повторно встановіть нижню захисну пластину двигуна.

5. Опустіть автомобіль.

6. Повторно встановіть верхню панель переднього бампера.

7. Підключіть провід до негативного виведення акумулятора.

Заміна верхньої облицювальної (декоративної) панелі переднього бампера

Зняття

1. Відкрийте капот двигуна.

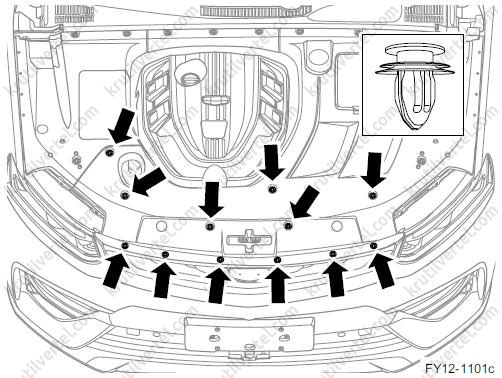

2. Зніміть 12 затискачів верхньої панелі переднього бампера і зніміть верхню лицювальну панель переднього бампера.

бампер Geely Xingyue з 2019 року, спойлер Geely Tugella з 2019 бампер Джилі Тугелла з 2019 року

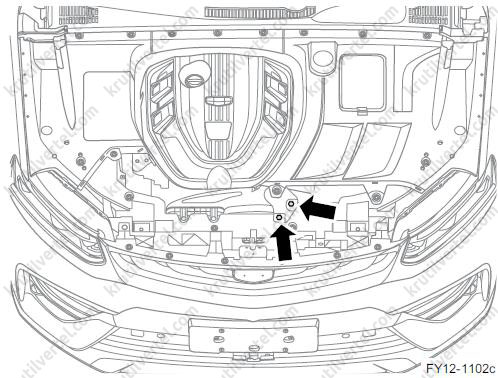

3. Відкрутіть два болти кронштейна верхньої облицювальної панелі переднього бампера і зніміть кріпильний кронштейн верхньої облицювальної панелі переднього бампера.

бампер Geely Xingyue з 2019 року, спойлер Geely Tugella з 2019 бампер Джилі Тугелла з 2019 року

Установка

1. Розташуйте кріпильний кронштейн верхньої облицювальної панелі переднього бампера у настановному положенні та затягніть два кріпильні болти кронштейна верхньої облицювальної панелі переднього бампера. Момент затягування: 6 Н·м.

2. Зафіксуйте верхню панель переднього бампера і повторно встановіть 12 кріпильних болтів верхньої облицювальної панелі переднього бампера.

Увага:
Притисніть передній кінець декоративної накладки до ґрат бампера і задній кінець до лівої та правої плоских кришок крила.

3. Закрийте капот двигуна.

Заміна нижньої захисної пластини переднього бампера

Зняття

1. Від'єднайте провід від негативного виведення акумулятора.

2. Зніміть верхню панель переднього бампера.

3. Підніміть автомобіль.

4. Зніміть нижню захисну пластину двигуна.

5. Зніміть панель арки крила.

6. Зніміть передній бампер у збиранні.

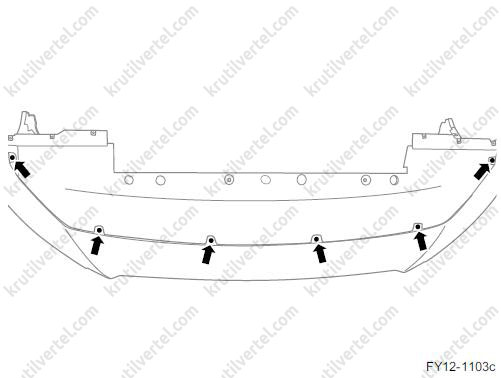

7. Викрутіть шість гвинтів нижньої захисної пластини переднього бампера.

бампер Geely Xingyue з 2019 року, спойлер Geely Tugella з 2019 бампер Джилі Тугелла з 2019 року

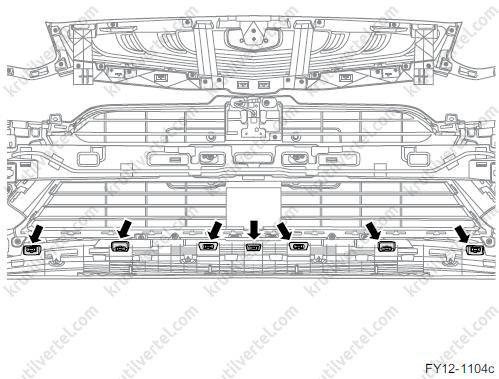

8. Від'єднайте нижню захисну пластину переднього бампера та зніміть нижню захисну пластину переднього бампера.

бампер Geely Xingyue з 2019 року, спойлер Geely Tugella з 2019 бампер Джилі Тугелла з 2019 року

Установка

1. Зафіксуйте нижню захисну пластину переднього бампера.

2. Повторно встановіть шість гвинтів нижньої захисної пластини переднього бампера. Момент затягування: 1,5 Н·м.

3. Повторно встановіть передній бампер.

4. Повторно встановіть панель арки крила.

5. Повторно встановіть нижню захисну пластину двигуна.

6. Опустіть автомобіль.

7. Повторно встановіть верхню панель переднього бампера.

8. Підключіть провід до негативного виведення акумулятора.

Заміна грат у зборі

Зняття

1. Від'єднайте провід від негативного виведення акумулятора.

2. Зніміть верхню панель переднього бампера.

3. Підніміть автомобіль.

4. Зніміть нижню захисну пластину двигуна.

5. Зніміть панель арки крила.

6. Зніміть передній бампер у збиранні.

7. Викрутіть 13 болтів, що з'єднують грати в зборі та кронштейн.

бампер Geely Xingyue з 2019 року, спойлер Geely Tugella з 2019 бампер Джилі Тугелла з 2019 року

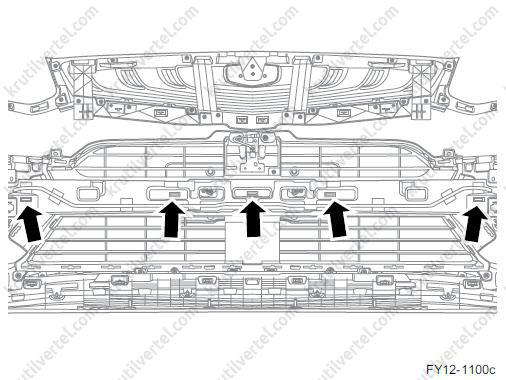

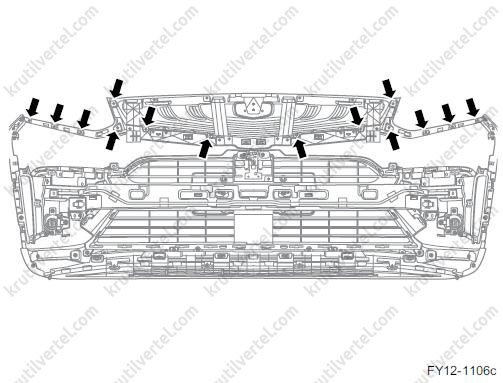

8. Викрутіть 14 кріпильних болтів решітки та зніміть решітку у збиранні.

бампер Geely Xingyue з 2019 року, спойлер Geely Tugella з 2019 бампер Джилі Тугелла з 2019 року

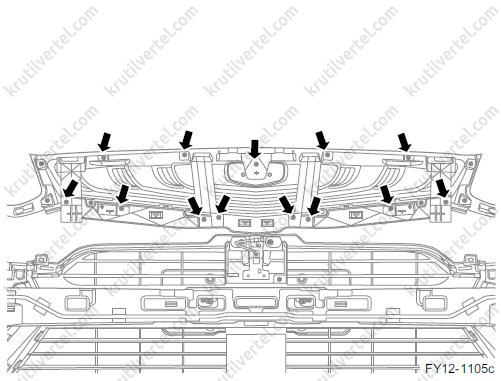

Установка

1. Розташуйте решітку в монтажному положенні та повторно встановіть 14 кріпильних болтів решітки у зборі. Момент затягування: 1,5 Н·м.

2. Зафіксуйте кріпильний кронштейн решітки у зборі та повторно встановіть 13 сполучних болтів решітки та кронштейна. Момент затягування: 1,5 Н·м.

3. Повторно встановіть передній бампер.

4. Повторно встановіть панель арки крила.

5. Повторно встановіть нижню захисну пластину двигуна.

6. Опустіть автомобіль.

7. Повторно встановіть верхню панель переднього бампера.

8. Підключіть провід до негативного виведення акумулятора.

Заміна грат 2 у зборі

Зняття

1. Від'єднайте провід від негативного виведення акумулятора.

2. Зніміть верхню панель переднього бампера.

3. Підніміть автомобіль.

4. Зніміть нижню захисну пластину двигуна.

5. Зніміть панель арки крила.

6. Зніміть передній бампер у збиранні.

7. Зніміть буферний блок переднього бампера.

8. Зніміть передню камеру 360° для паркування.

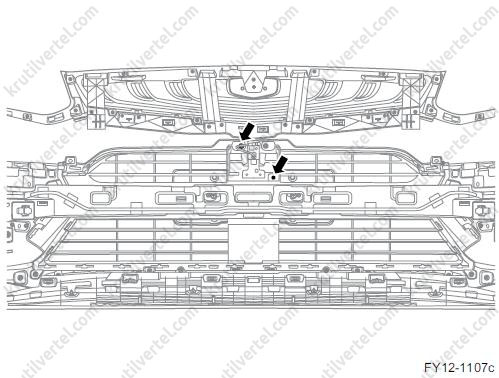

9. Викрутіть два болти кронштейна камери 360°.

бампер Geely Xingyue з 2019 року, спойлер Geely Tugella з 2019 бампер Джилі Тугелла з 2019 року

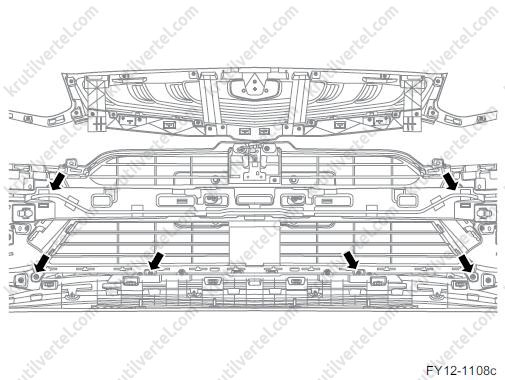

10. Викрутіть шість кріпильних гвинтів ґрати у збиранні та зніміть ґрати 2 у збиранні.

бампер Geely Xingyue з 2019 року, спойлер Geely Tugella з 2019 бампер Джилі Тугелла з 2019 року

Установка

1. Зафіксуйте решітку у збиранні та повторно встановіть шість кріпильних гвинтів ґрати у зборі.

2. Затягніть два болти кронштейна камери 360°. Момент затягування: 6 Н·м.

3. Повторно встановіть передню камеру 360° для паркування.

4. Повторно встановіть буферний блок переднього бампера.

5. Повторно встановіть передній бампер.

6. Повторно встановіть панель арки крила.

7. Повторно встановіть нижню захисну пластину двигуна.

8. Опустіть автомобіль.

9. Повторно встановіть верхню панель переднього бампера.

10. Підключіть провід до негативного виведення акумулятора.

Заміна заднього бампера у зборі

1. Від'єднайте провід від негативного виведення акумулятора.

2. Підніміть автомобіль.

3. Зніміть заднє колесо.

4. Зніміть накладку заднього колеса.

5. Зніміть бризок задньої колісної арки.

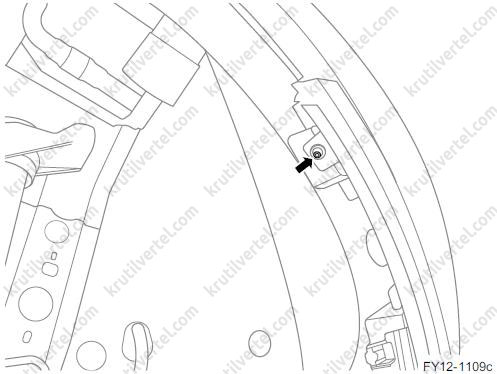

6. Викрутіть один болт, що з'єднує задній бампер у зборі та кріпильний кронштейн заднього бампера ліворуч/праворуч.

Примітка:
Момент затягування при встановленні: 2 Н·м.

бампер Geely Xingyue з 2019 року, спойлер Geely Tugella з 2019 бампер Джилі Тугелла з 2019 року

7. Викрутіть три болти на нижній частині заднього бампера в зборі.

Примітка:
Момент затягування при встановленні: 2 Н·м.

бампер Geely Xingyue з 2019 року, спойлер Geely Tugella з 2019 бампер Джилі Тугелла з 2019 року

8. Від'єднайте роз'єм джгута проводів заднього бампера у зборі та зніміть задній бампер у зборі.

бампер Geely Xingyue з 2019 року, спойлер Geely Tugella з 2019 бампер Джилі Тугелла з 2019 року

9. Встановлюйте в порядку, зворотному зняття.

Заміна нижньої декоративної стрічки заднього бампера

1. Від'єднайте провід від негативного виведення акумулятора.

2. Підніміть автомобіль.

3. Зніміть заднє колесо.

4. Зніміть накладку заднього колеса.

5. Зніміть бризок задньої колісної арки.

6. Зніміть задній бампер.

7. Викрутіть три болти нижньої декоративної стрічки заднього бампера і зніміть нижню декоративну стрічку заднього бампера.

Примітка:
Момент затягування при встановленні: 2 Н·м.

бампер Geely Xingyue з 2019 року, спойлер Geely Tugella з 2019 бампер Джилі Тугелла з 2019 року

8. Встановлюйте в порядку, зворотному зняття.

Заміна спойлера п'ятих дверей

Зняття

1. Відкрийте кришку/двері багажника.

2. Зніміть внутрішнє облицювання дверцят багажника в зборі.

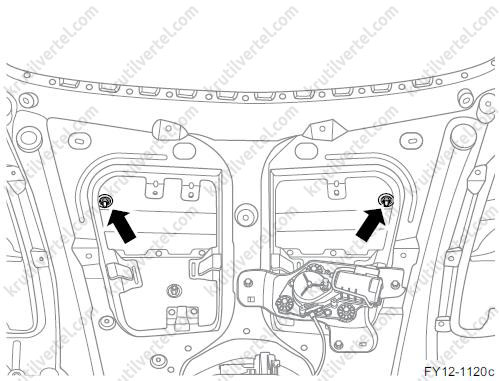

3. Відкрутіть дві кріпильні гайки спойлера п'ятих дверей і зніміть спойлер п'ятих дверей.

бампер Geely Xingyue з 2019 року, спойлер Geely Tugella з 2019 бампер Джилі Тугелла з 2019 року

Установка

1. Притисніть шпильку спойлера п'ятих дверей до тонкого листового металу і затягніть дві кріпильні гайки спойлера п'ятих дверей. Момент затягування: 6 Н·м.

2. Повторно встановіть внутрішнє облицювання дверцят багажника в зборі.

3. Закрийте кришку багажника.

На цьому вебсайті використовуються файли cookie. Натискаючи ПРИЙНЯТИ або залишаючись на ньому, ви дозволяєте нам використовувати файли cookie. Докладніше
Прийняти
