Внутрішнє оздоблення Geely Xingyue / Tugella з 2019 року випуску (+ рестайлінг 2022)

9. Внутрішнє оздоблення

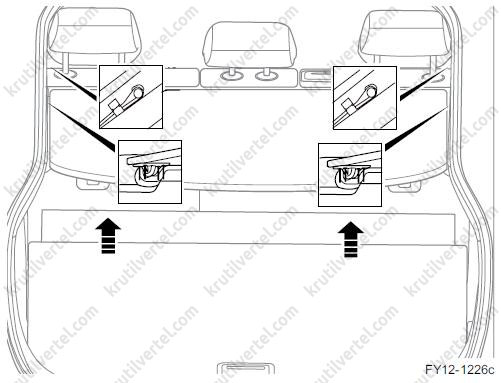

Заміна вішалки для одягу

Зняття

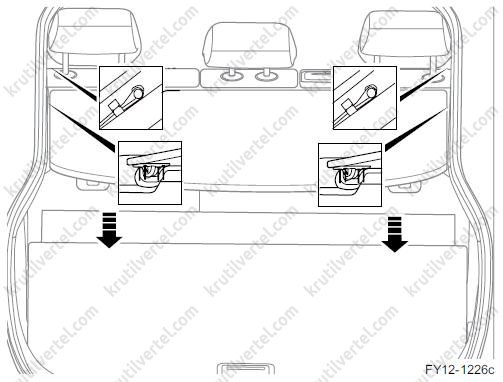

Зніміть гачок для вішалки для одягу, потім відкрийте вішалку під певним кутом, щоб роз'єднати вішалку та обидві сторони кузова, вийміть вішалку.

Встановлення

Закріпіть вішалку з обох боків кузова та повісьте гак вішалки на гак декоративної накладки з обох боків дверей багажника.

Заміна кришки нижнього відділення багажника

Зняття

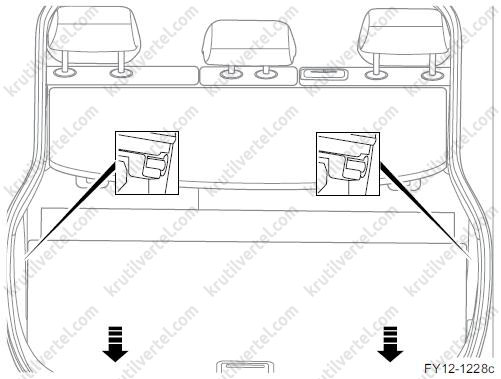

Від'єднайте кришку нижнього відділення багажника від центрального валу, що обертається, і вийміть кришку нижнього відділення багажника.

Встановлення

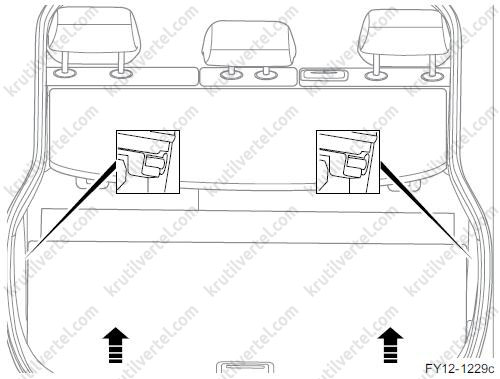

Закріпіть кришку нижнього відділення багажника в центральному валу, що обертається, і опустіть кришку нижнього відділення багажника.

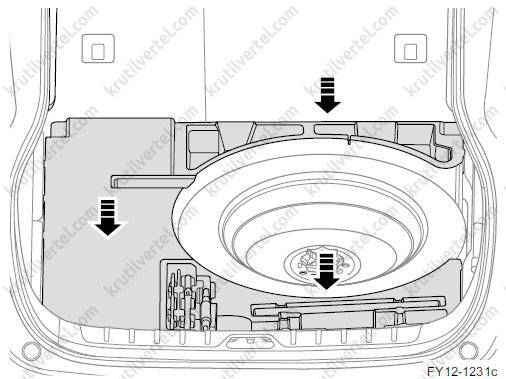

Заміна вбудованої інструментальної скриньки

Зняття

1. Зніміть кришку нижнього відділення багажника.

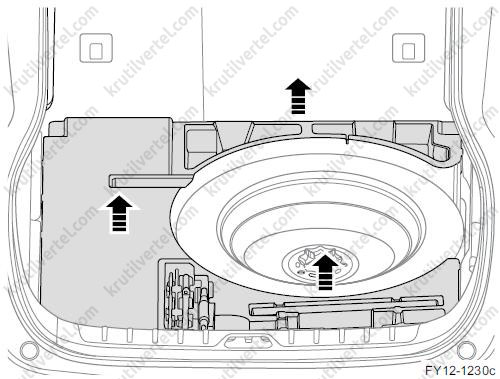

2. Підніміть ящик інструментів у багажнику.

Встановлення

1. Розмістіть скриньку з інструментами в багажнику в положення.

Увага:
Поступово натисніть на всі боки, щоб встановити рівномірно рівень скриньки з інструментами в багажнику.

2. Повторно встановіть кришку нижнього відділення багажника.

Заміна верхньої декоративної накладки передньої стійки

Зняття

1. Зніміть кришку приладової панелі з боку водія.

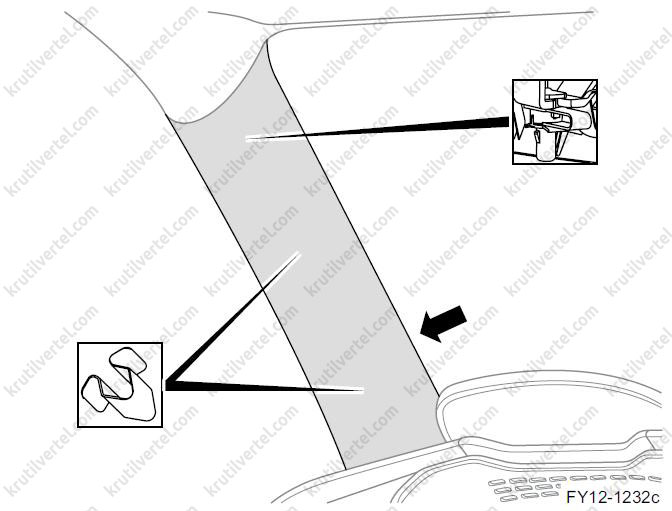

2. Послабте три затискачі, які фіксують верхню декоративну накладку передньої стійки в зборі, та зніміть верхню декоративну накладку передньої стійки.

Увага:
Знімайте та встановлюйте повторно затискач дуже акуратно, оскільки він дуже крихкий.

Встановлення

1. Повторно встановіть верхню декоративну накладку передньої стійки та зафіксуйте три затискачі, що фіксують верхню декоративну накладку передньої стійки.

2. Повторно встановіть торцеву кришку панелі приладів з боку водія у зборі.

Заміна нижньої декоративної накладки передньої стійки

1. Зніміть декоративну накладку передніх дверей.

2. Зніміть кришку приладової панелі з боку водія в зборі.

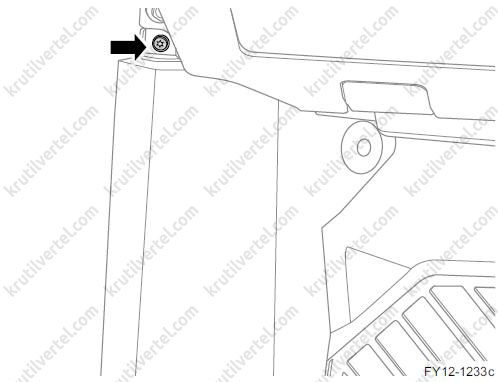

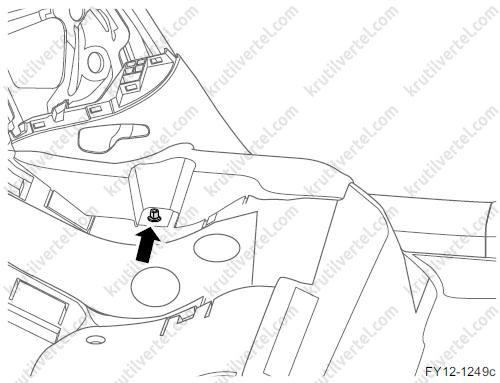

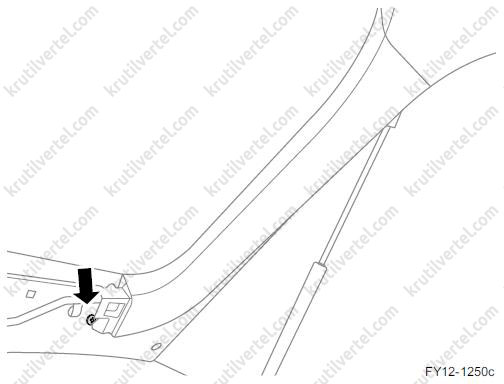

3. Викрутіть один болт нижньої декоративної накладки передньої стійки в зборі.

Примітка:
Момент затягування під час встановлення: 1,5 Н·м.

4. Зніміть внутрішню звукоізоляційну прокладку передньої стінки та зніміть нижню декоративну накладку передньої стійки у зборі.

5. Встановлюйте в порядку, зворотному зняття.

Заміна панелі облицювання середньої стійки

Зняття

1. Зніміть декоративну накладку передніх дверей.

2. Зніміть нижню панель задньої стійки.

3. Зніміть панель панелі задніх дверей.

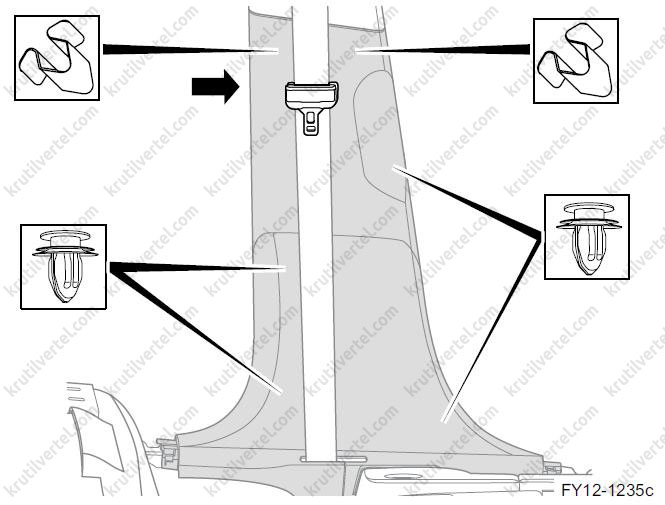

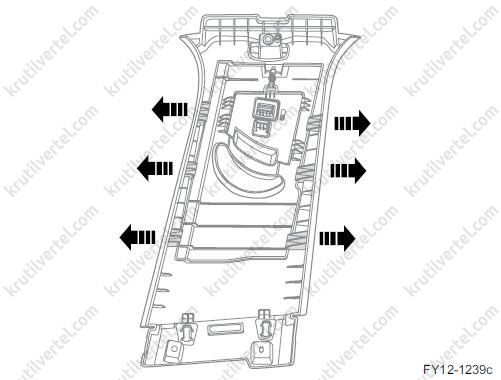

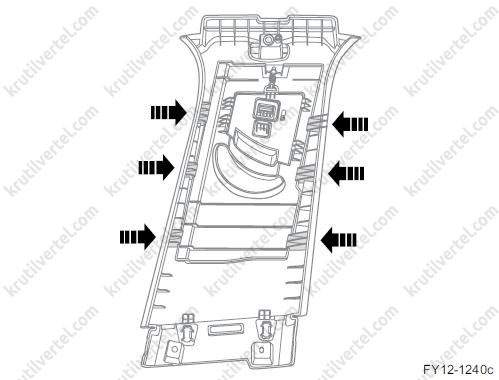

4. Послабте шість затискачів нижньої облицювальної панелі середньої стійки та зніміть нижню лицювальну панель середньої стійки.

Увага:
Знімайте та встановлюйте повторно затискач дуже акуратно, оскільки він дуже крихкий.

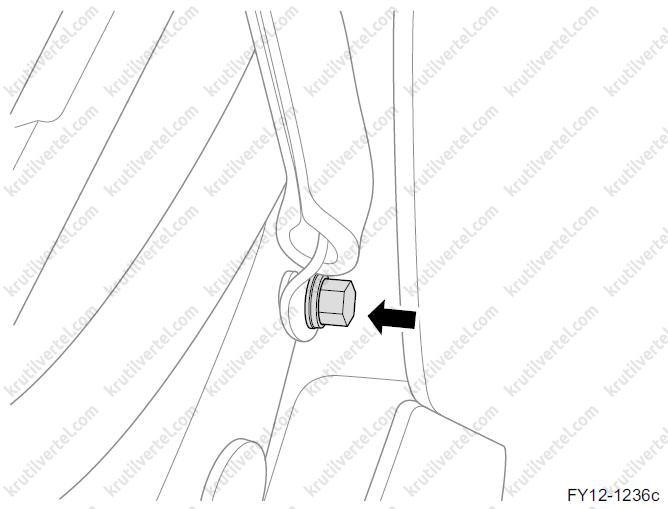

5. Відкрутіть один болт кріплення під ременем безпеки та витягніть ремінь із облицювальної панелі середньої стійки у зборі.

6. Зніміть кришку подушки безпеки.

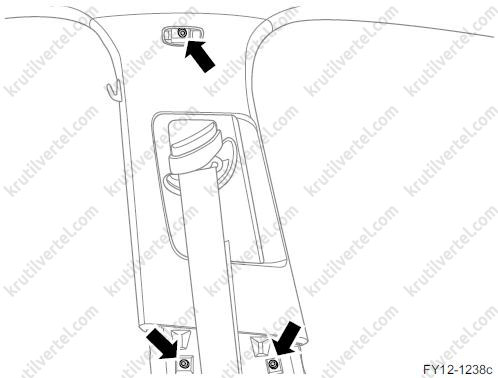

7. Викрутіть три кріпильні гвинти верхньої декоративної накладки середньої стійки в зборі та зніміть верхню декоративну накладку середньої стійки.

8. Від'єднайте регулятор висоти ременя безпеки від верхньої декоративної накладки середньої стійки у зборі.

Встановлення

1. Підключіть регулятор висоти ременя безпеки до верхньої декоративної накладки середньої стійки у зборі.

2. Зафіксуйте верхню лицювальну панель середньої стійки та повторно встановіть три кріпильні гвинти верхньої облицювальної панелі середньої стійки в зборі. Момент затягування: 3,5 Н∙м.

3. Повторно встановіть позначку кришки подушки безпеки.

4. Вставте ремінь безпеки в лицювальну панель середньої стійки у зборі та затягніть один болт кріплення під ременем безпеки. Момент затягування: 40 Н·м.

5. Зафіксуйте шість затискачів нижньої декоративної накладки середньої стійки у зборі.

6. Повторно встановіть панель панелі задніх дверей.

7. Повторно встановіть нижню панель задньої стійки.

8. Повторно встановіть декоративну накладку передніх дверей.

Заміна верхньої декоративної накладки задньої стійки

1. Від'єднайте провід від негативного виведення акумулятора.

2. Зніміть вішалку для одягу.

3. Зніміть кришку нижнього відділення багажника.

4. Зніміть ящик інструментів у багажнику.

5. Зніміть подушку заднього сидіння.

6. Зніміть спинку заднього сидіння.

7. Зніміть нижню панель задньої стійки.

8. Зніміть внутрішню панель задньої стінки.

9. Зніміть декоративну накладку багажника.

10. Відкрийте кришку безпеки.

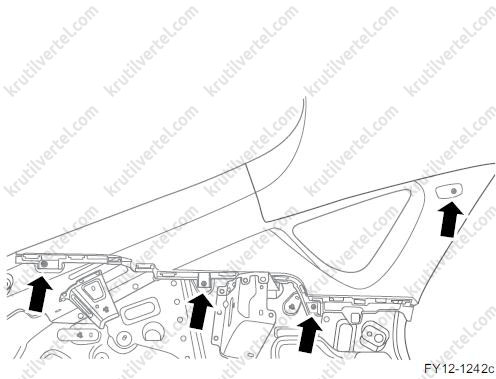

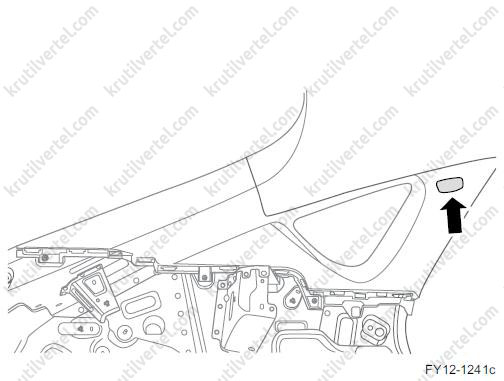

11. Викрутіть чотири кріпильні болти верхньої декоративної накладки задньої стійки в зборі та зніміть верхню декоративну накладку задньої стійки.

Примітка:
Момент затягування під час встановлення: 3,5 Н·м.

12. Встановлюйте в порядку, зворотному зняття.

Заміна нижньої облицювальної панелі задньої стійки

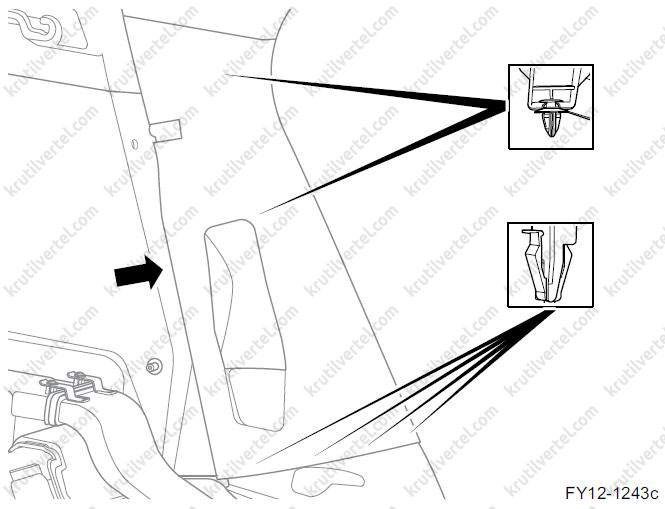

1. Ослабте шість затискачів нижньої панелі задньої стійки і зніміть нижню панель облицювальної задньої стійки.

2. Встановлюйте в порядку, зворотному зняття.

Заміна декоративної внутрішньої накладки задньої стінки в зборі

1. Зніміть кришку нижнього відділення багажника.

2. Зніміть ящик інструментів у багажнику.

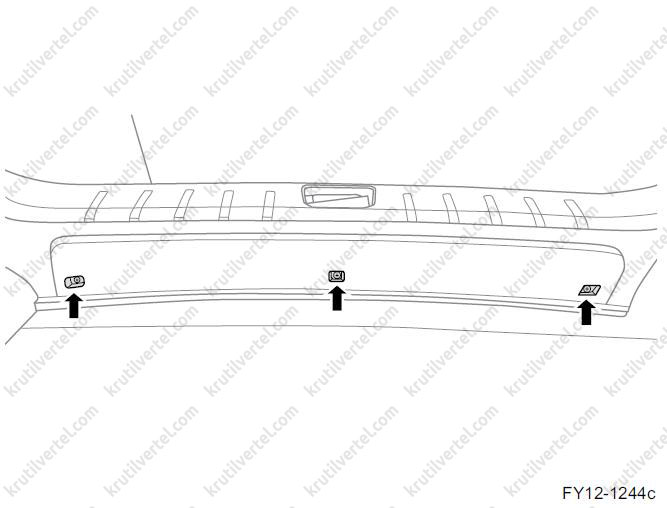

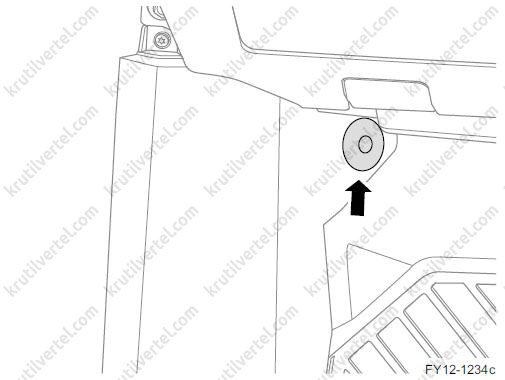

3. За допомогою хрестової викрутки послабте три затискачі внутрішнього облицювання задньої стінки та зніміть внутрішню панель задньої стінки.

4. Встановлюйте в порядку, зворотному зняття.

Заміна декоративної накладки багажника у зборі

1. Від'єднайте провід від негативного виведення акумулятора.

2. Зніміть вішалку для одягу.

3. Зніміть кришку нижнього відділення багажника.

4. Зніміть ящик інструментів у багажнику.

5. Зніміть подушку заднього сидіння.

6. Зніміть спинку заднього сидіння.

7. Зніміть нижню панель задньої стійки.

8. Зніміть внутрішню панель задньої стінки.

9. Зніміть ліхтар підсвічування багажника.

10. Зніміть розетку.

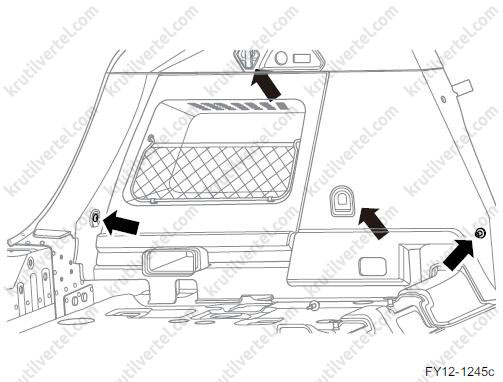

11. Від'єднайте один кріпильний затискач облицювальної панелі багажного відділення у зборі.

12. Зніміть чотири гвинти кріплення декоративної накладки багажника.

Примітка:
Момент затягування під час встановлення: 5 Н·м.

13. Зніміть декоративну накладку багажника.

14. Встановлюйте в порядку, зворотному зняття.

Заміна декоративної накладки порога передніх дверей у зборі

1. Зніміть п'ять фіксаторів облицювальної панелі передніх дверей у зборі та зніміть лицювальну панель передніх дверей.

2. Встановлюйте в порядку, зворотному зняття.

Заміна декоративної накладки порога задніх дверей у зборі

1. Зніміть подушку заднього сидіння.

2. Зніміть нижню панель задньої стійки.

3. Відкрутіть одну кріпильну гайку облицювальної панелі порога задніх дверей у зборі та зніміть лицювальну панель порога задніх дверей у зборі.

4. Встановлюйте в порядку, зворотному зняття.

Заміна стельового поручня

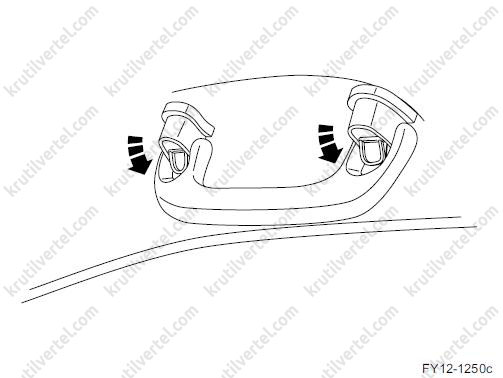

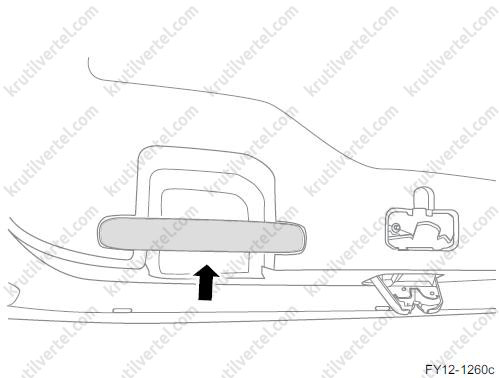

1. Відкрийте кришку облицювання стельового поручня.

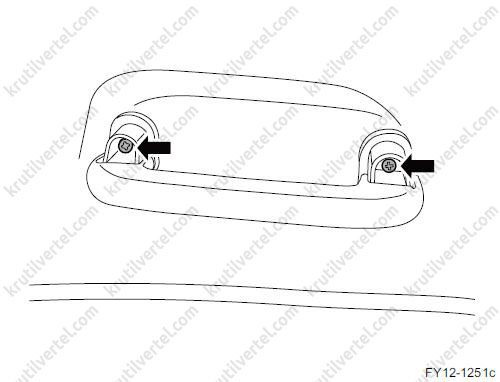

2. Викрутіть два болта кріплення стельового поручня та вийміть стельовий поручень.

Примітка:
Момент затягування під час встановлення: 1,5 Н·м.

3. Встановлюйте в порядку, зворотному зняття.

Заміна внутрішньої облицювальної панелі стелі

Зняття

1. Від'єднайте провід від негативного виведення акумулятора.

2. Зніміть верхню декоративну накладку передньої стійки.

3. Зніміть панель панелі середньої стійки.

4. Зніміть верхню накладку задньої стійки.

5. Замініть індивідуальний передній світильник.

6. Зніміть індивідуальний задній світильник.

7. Зніміть сонцезахисний козирок.

8. Зніміть поруччя.

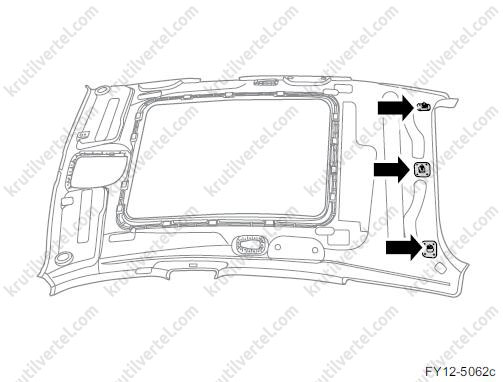

9. Від'єднайте три затискачі декоративної накладки стелі та зніміть панель даху.

Встановлення

1. Зафіксуйте три затискачі панелі стелі.

Увага:
Зафіксуйте спочатку середину задньої частини, потім затисніть дві бічні частини. Після встановлення задньої частини поступово замикайте до стелі.

2. Повторно встановіть стелю.

3. Подальшу установку робіть у порядку, зворотному зняттю.

Заміна сонцезахисного козирка у зборі

1. Від'єднайте провід від негативного виведення акумулятора.

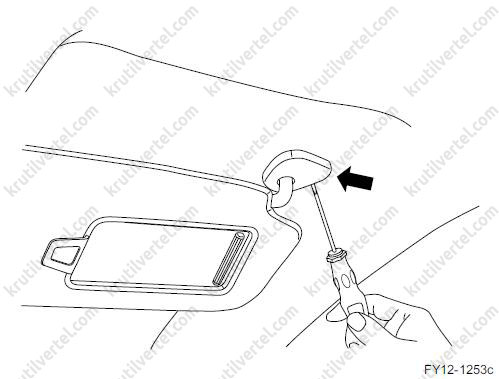

2. За допомогою плоскої викрутки зніміть облицювання (над болтом) сонцезахисного козирка.

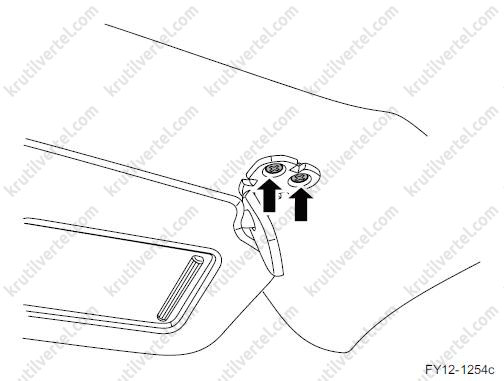

3. Викрутіть два кріпильні гвинти сонцезахисного козирка у зборі та поверніть за годинниковою стрілкою на 90°, щоб зняти сонячний козирок у зборі.

Примітка:
Момент затягування під час встановлення: 4 Н·м.

4. Від'єднайте роз'єм джгута проводів сонцезахисного козирка у зборі та зніміть сонцезахисний козирок у зборі.

5. Встановлюйте в порядку, зворотному зняття.

Заміна декоративної накладки дверей багажника у зборі

1. Відкрийте кришку/двері багажника.

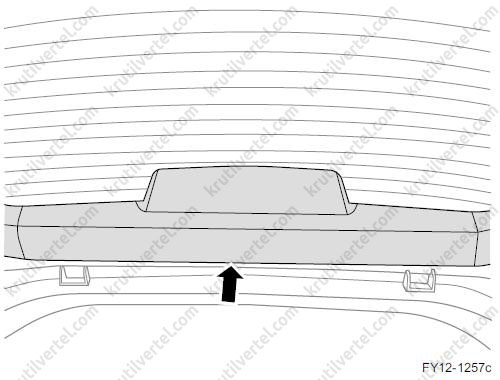

2. Зніміть верхню центральну панель кришки багажника.

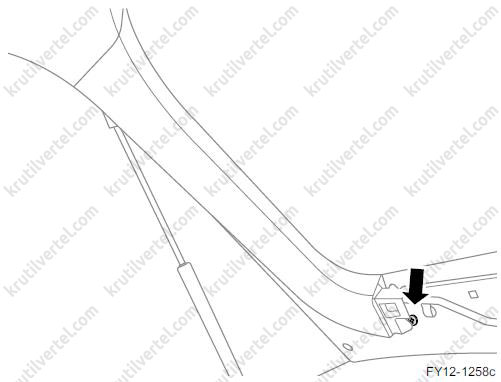

3. Викрутіть один кріпильний гвинт внутрішньої лівої верхньої облицювальної панелі багажного відділення та вийміть верхню ліву облицювальну панель багажного відділення у зборі.

Примітка:
Момент затягування під час встановлення: 2,5 Н·м.

4. Викрутіть один кріпильний гвинт внутрішньої правої верхньої облицювальної панелі багажного відділення та вийміть верхню праву лицювальну панель багажного відділення у зборі.

Примітка:
Момент затягування під час встановлення: 2,5 Н·м.

5. Поверніть два гвинти нижньої внутрішньої декоративної накладки задніх дверей.

Примітка:
Момент затягування під час встановлення: 2,5 Н·м.

6. Вийміть накладку.

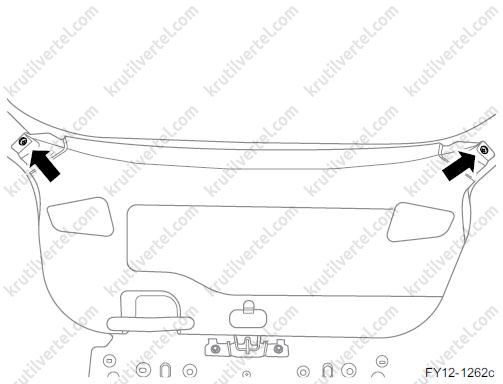

7. Викрутіть два болта кріплення та вийміть нижню внутрішню панель багажника.

Примітка:
Момент затягування під час встановлення: 1,5 Н·м.

8. Встановлюйте в порядку, зворотному зняття.

Заміна внутрішнього покриття автомобіля

1. Від'єднайте провід від негативного виведення акумулятора.

2. Зніміть ліве та праве передні сидіння.

3. Зніміть подушку заднього сидіння.

4. Зніміть спинку заднього сидіння.

5. Зніміть декоративну накладку передніх дверей.

6. Зніміть декоративну накладку порога задніх дверей.

7. Зніміть нижню панель передньої стійки.

8. Зніміть нижню панель середньої стійки.

9. Зніміть нижню панель задньої стійки.

10. Зніміть ліву нижню перегородку панелі приладів.

11. Зніміть праву нижню перегородку панелі приладів.

12. Зніміть консоль у зборі.

13. Відкрутіть одну пластмасову гайку відповідно зліва та праворуч на підлоговому покритті та вийміть покриття для підлоги.

14. Встановлюйте в порядку, зворотному зняття, але при цьому враховуйте наступне:

• Переконайтеся, що покриття для підлоги лежить рівно і без складок.
• Задня частина покриття для підлоги повинна закривати звукоізоляційну прокладку задньої частини покриття для підлоги.
