2. Передня частина кузова

Заміна замка капота двигуна у зборі

Зняття

1. Відкрийте капот двигуна.

2. Від'єднайте кабель від негативного виведення акумулятора.

3. Зніміть передній бампер.

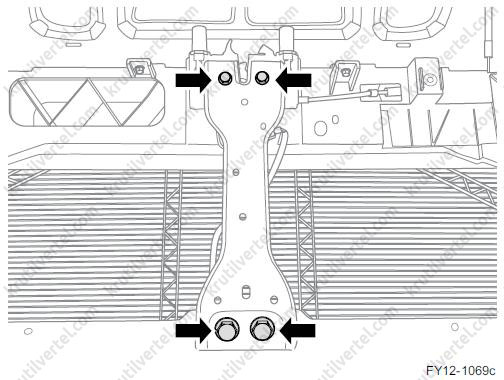

4. Викрутіть чотири болти кронштейна замка капота двигуна.

передня частина кузова Geely Xingyue з 2019 року, передня частина кузова Gea1 Хінгай з 2019 року, передня частина кузова Джилі Тугелла з 2019 року

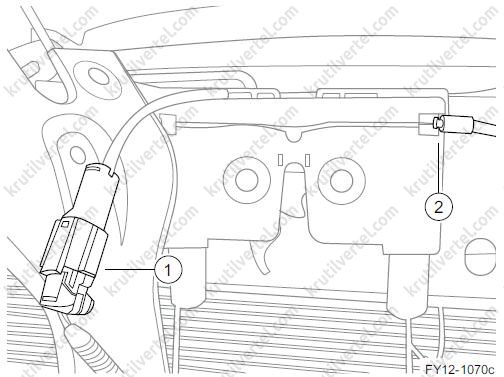

5. Від'єднайте роз'єм (1) джгута проводів від замку капота.

6. Від'єднайте кріпильний край троса відмикання (2) і зніміть замок капота двигуна.

передня частина кузова Geely Xingyue з 2019 року, передня частина кузова Gea1 Хінгай з 2019 року, передня частина кузова Джилі Тугелла з 2019 року

Встановлення

1. Встановіть кріпильний кронштейн замка капота двигуна і затягніть чотири болти. Момент затягування: 24 Н·м.

2. Підключіть трос та замок капота двигуна.

3. Підключіть роз'єм джгута проводів до замка капота.

4. Повторно встановіть передній бампер.

5. Підключіть провід до негативного виведення акумулятора.

6. Закрийте капот двигуна.

Заміна петель капота двигуна у зборі

1. Відкрийте капот двигуна.

2. Від'єднайте кабель від негативного виведення акумулятора.

3. Зніміть шланг переднього склоомивача.

4. Зніміть пневматичну пружину капота двигуна.

5. Зніміть капот двигуна.

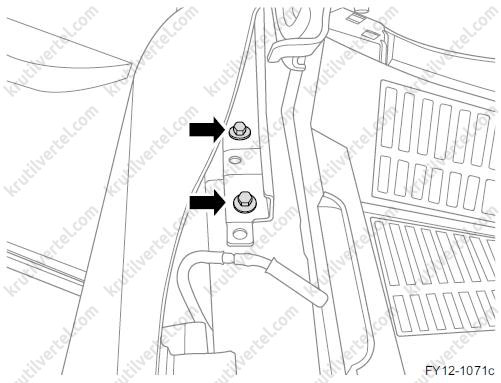

6. Відкрутіть два кріпильні болти відповідно праворуч і ліворуч від петлі капота двигуна.

Примітка:
Момент затягування під час встановлення: 24 Н·м.

7. Зніміть петлі капота двигуна.

передня частина кузова Geely Xingyue з 2019 року, передня частина кузова Gea1 Хінгай з 2019 року, передня частина кузова Джилі Тугелла з 2019 року

8. Встановлюйте в порядку, зворотному зняття.

Заміна пневматичної пружини капота двигуна

Зняття

1. Відкрийте капот двигуна.

2. Від'єднайте кабель від негативного виведення акумулятора.

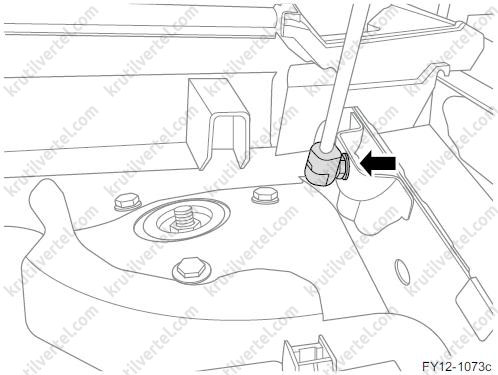

3. За допомогою відповідного інструмента підтягніть і відкрийте верхній еластичний кріпильний диск пневматичної пружини капота двигуна і від'єднайте пневматичну пружину від болта кульової опори.

передня частина кузова Geely Xingyue з 2019 року, передня частина кузова Gea0 Хінгай з 2019 року, передня частина кузова Джилі Тугелла з 2019 року

4. За допомогою відповідного інструменту підтягніть і відкрийте нижній еластичний диск кріплення пневматичної пружини капота двигуна і від'єднайте пневматичну пружину від болта кульової опори.

передня частина кузова Geely Xingyue з 2019 року, передня частина кузова Gea1 Хінгай з 2019 року, передня частина кузова Джилі Тугелла з 2019 року

Встановлення

1. Попередньо встановіть кріпильний еластичний диск пневматичної пружини капота двигуна на пневматичну пружину, зафіксуйте пневматичну пружину болтом кульової опори з боку капота двигуна.

2. Попередньо встановіть кріпильний еластичний диск пневматичної пружини капота двигуна на пневматичну пружину, зафіксуйте пневматичну пружину болтом кульової опори з боку кузова.

3. Підключіть провід до негативного виведення акумулятора.

4. Закрийте капот двигуна.

Заміна рукоятки відмикання замка капота двигуна

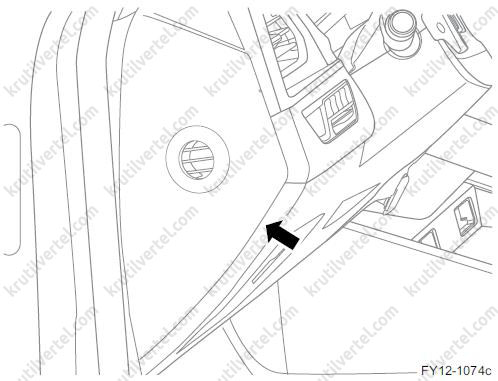

1. За допомогою відповідного інструмента підтягніть панель приладів та кришку в зборі водія.

передня частина кузова Geely Xingyue з 2019 року, передня частина кузова Gea1 Хінгай з 2019 року, передня частина кузова Джилі Тугелла з 2019 року

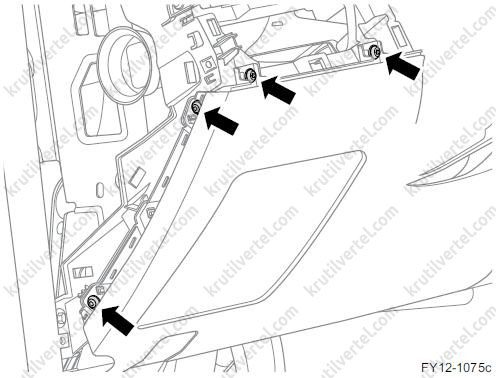

2. Відкрутіть чотири болти кріплення панелі приладів нижньої лівої захисної пластини приладової панелі і від'єднайте ліву нижню захисну накладку приладової панелі в зборі.

Примітка:
Момент затягування під час встановлення: 2 Н·м.

передня частина кузова Geely Xingyue з 2019 року, передня частина кузова Gea1 Хінгай з 2019 року, передня частина кузова Джилі Тугелла з 2019 року

3. Відкрутіть чотири кріпильні болти (1) ззаду рукоятки відмикання замка капота двигуна і витягніть рукоятку відмикання.

Примітка:
Момент затягування під час встановлення: 24 Н·м.

4. Від'єднайте трос відмикання капота двигуна (2) від ручки відмикання.

передня частина кузова Geely Xingyue з 2019 року, передня частина кузова Gea1 Хінгай з 2019 року, передня частина кузова Джилі Тугелла з 2019 року

5. Встановлюйте в порядку, зворотному зняття.

Заміна капота двигуна

Зняття

1. Відкрийте капот двигуна.

2. Від'єднайте кабель від негативного виведення акумулятора.

3. Зніміть шланг переднього склоомивача.

4. Зніміть пневматичну пружину капота двигуна.

5. Відкрутіть два кріпильні болти відповідно праворуч і ліворуч від петлі капота двигуна в зборі.

Увага:
Перед розбиранням виконайте опору для капота двигуна і нанесіть мітку в місці розташування петлі щодо капота двигуна, щоб полегшити процес позиціонування при установці.

передня частина кузова Geely Xingyue з 2019 року, передня частина кузова Gea1 Хінгай з 2019 року, передня частина кузова Джилі Тугелла з 2019 року

Встановлення

1. Підніміть та попросіть допомоги у створенні опори для капота двигуна.

2. Разом із помічником поєднайте мітки, нанесені на капот під час його зняття, з петлями.

3. Повторно встановіть так кріпильних болта відповідно праворуч і ліворуч від петлі капота двигуна на зборі. Момент затягування: 34 Н·м.

4. Повторно встановіть пневматичну пружину капота двигуна.

5. Повторно встановіть шланг переднього склоомивача.

6. Підключіть провід до негативного виведення акумулятора.

7. Закрийте капот двигуна.

Заміна крила

1. Відкрийте капот двигуна.

2. Від'єднайте кабель від негативного виведення акумулятора.

3. Зніміть бризок передньої колісної арки.

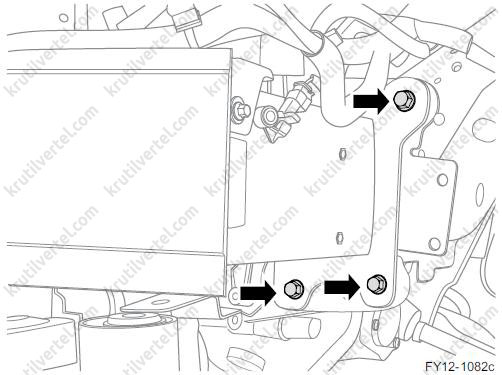

4. Відкрутіть три болти (2) і одну гайку (1) ззаду крила.

Примітка:
Момент затягування під час встановлення: 9 Н·м.

передня частина кузова Geely Xingyue з 2019 року, передня частина кузова Gea1 Хінгай з 2019 року, передня частина кузова Джилі Тугелла з 2019 року

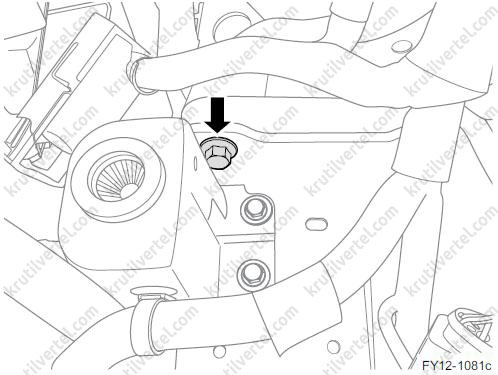

5. Відкрутіть два болти в передній частині крила.

Примітка:
Момент затягування під час встановлення: 9 Н·м.

передня частина кузова Geely Xingyue з 2019 року, передня частина кузова Gea1 Хінгай з 2019 року, передня частина кузова Джилі Тугелла з 2019 року

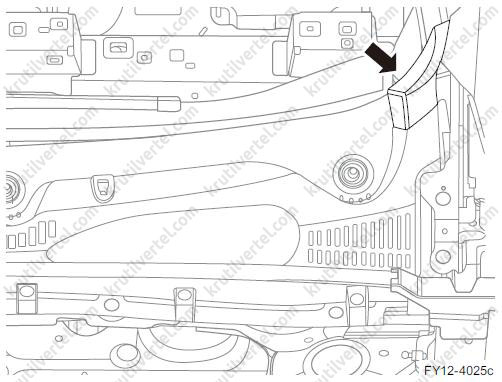

6. Зніміть кутове облицювання вентиляційної пластини.

передня частина кузова Geely Xingyue з 2019 року, передня частина кузова Gea1 Хінгай з 2019 року, передня частина кузова Джилі Тугелла з 2019 року

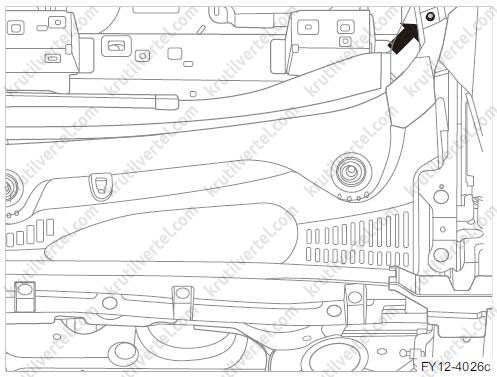

7. Викрутіть один болт кріплення верхньої частини крила.

Примітка:
Момент затягування під час встановлення: 9 Н·м.

передня частина кузова Geely Xingyue з 2019 року, передня частина кузова Gea0 Хінгай з 2019 року, передня частина кузова Джилі Тугелла з 2019 року

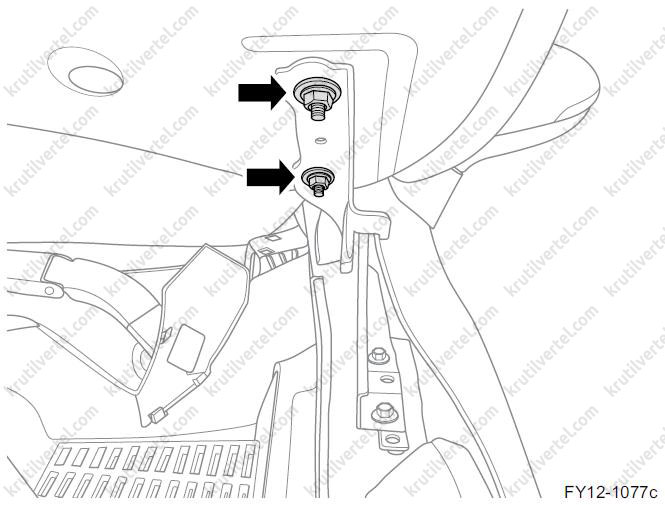

8. Викрутіть три болти з верхньої частини крила і від'єднайте крило в зборі.

Примітка:
Момент затягування під час встановлення: 9 Н·м.

передня частина кузова Geely Xingyue з 2019 року, передня частина кузова Gea1 Хінгай з 2019 року, передня частина кузова Джилі Тугелла з 2019 року

9. Встановлюйте в порядку, зворотному зняття.

Заміна балки переднього бампера у зборі

Зняття

1. Відкрийте капот двигуна.

2. Від'єднайте кабель від негативного виведення акумулятора.

3. Зніміть передній бампер.

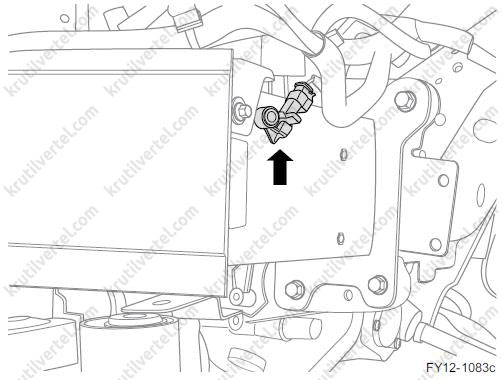

4. За допомогою спеціального інструменту підніміть роз'єм джгута проводів моторного відсіку з балки переднього бампера.

передня частина кузова Geely Xingyue з 2019 року, передня частина кузова Gea0 Хінгай з 2019 року, передня частина кузова Джилі Тугелла з 2019 року

5. Відкрутіть один кріпильний болт праворуч і ліворуч верхньої частини балки переднього бампера.

передня частина кузова Geely Xingyue з 2019 року, передня частина кузова Gea1 Хінгай з 2019 року, передня частина кузова Джилі Тугелла з 2019 року

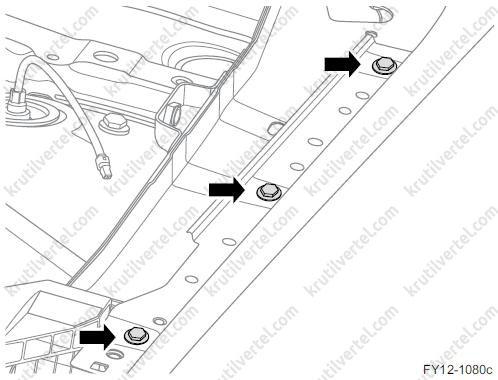

6. Виверніть кожні три болти ліворуч і праворуч нижньої частини балки переднього бампера і зніміть балку переднього бампера в зборі.

передня частина кузова Geely Xingyue з 2019 року, передня частина кузова Gea1 Хінгай з 2019 року, передня частина кузова Джилі Тугелла з 2019 року

Встановлення

1. Повторно встановіть балку переднього бампера у зборі та затягніть один кріпильний болт відповідно зліва та праворуч верхньої частини балки переднього бампера. Момент затягування: 48 Н·м.

передня частина кузова Geely Xingyue з 2019 року, передня частина кузова Gea0 Хінгай з 2019 року, передня частина кузова Джилі Тугелла з 2019 року

2. Затягніть три кріпильні болти відповідно праворуч і зліва нижньої частини балки переднього бампера. Момент затягування: 48 Н·м.

3. Повторно встановіть роз'єм джгута проводів моторного відсіку на балку переднього бампера.

4. Повторно встановіть передній бампер.

5. Підключіть провід до негативного виведення акумулятора.

6. Закрийте капот двигуна.

Заміна зовнішньої вентиляційної сітки

1. Відкрийте капот двигуна.

2. Зніміть важіль та щітку переднього склоочисника у зборі.

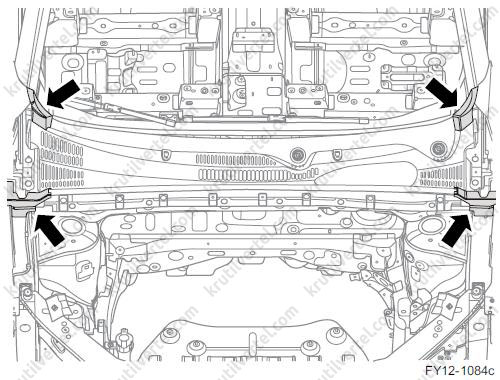

3. Зніміть вентиляційну решітку кутового облицювання праворуч та ліворуч.

передня частина кузова Geely Xingyue з 2019 року, передня частина кузова Gea1 Хінгай з 2019 року, передня частина кузова Джилі Тугелла з 2019 року

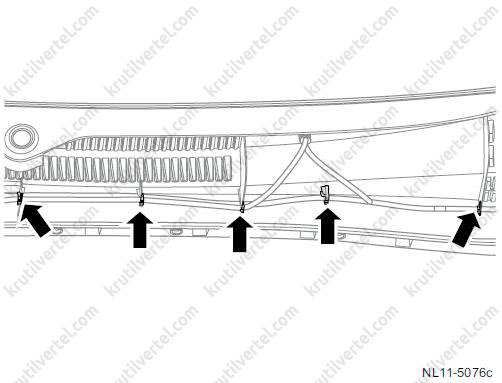

4. Зніміть десять пластикових кліпс із вентиляційної решітки.

передня частина кузова Geely Xingyue з 2019 року, передня частина кузова Gea1 Хінгай з 2019 року, передня частина кузова Джилі Тугелла з 2019 року

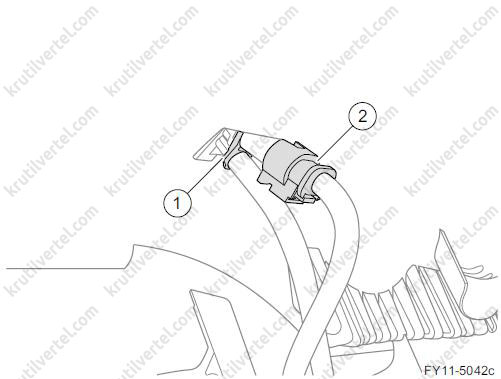

5. Від'єднайте з'єднання (1) між форсункою нагріву переднього склоомивача та шлангом склоомивача.

6. Від'єднайте роз'єм (2) джгута проводів форсунки нагріву переднього склоочисника.

передня частина кузова Geely Xingyue з 2019 року, передня частина кузова Gea0 Хінгай з 2019 року, передня частина кузова Джилі Тугелла з 2019 року

7. Послабте затискач труби на вентиляційній решітці та відкріпіть вентиляційну решітку.

передня частина кузова Geely Xingyue з 2019 року, передня частина кузова Gea1 Хінгай з 2019 року, передня частина кузова Джилі Тугелла з 2019 року

8. Встановлюйте в порядку, зворотному зняття.
