Сидіння Geely Xingyue / Tugella з 2019 року випуску (+ рестайлінг 2022)
Зазвичай користувачі нашого сайту знаходять цю сторінку за такими запитами:
кузов Geely, ремонт кузова Geely, кузовні розміри Geely, кузов Geely Tugella, ремонт кузова Geely Tugella, кузовні розміри Geely Tugella
7. Сидіння

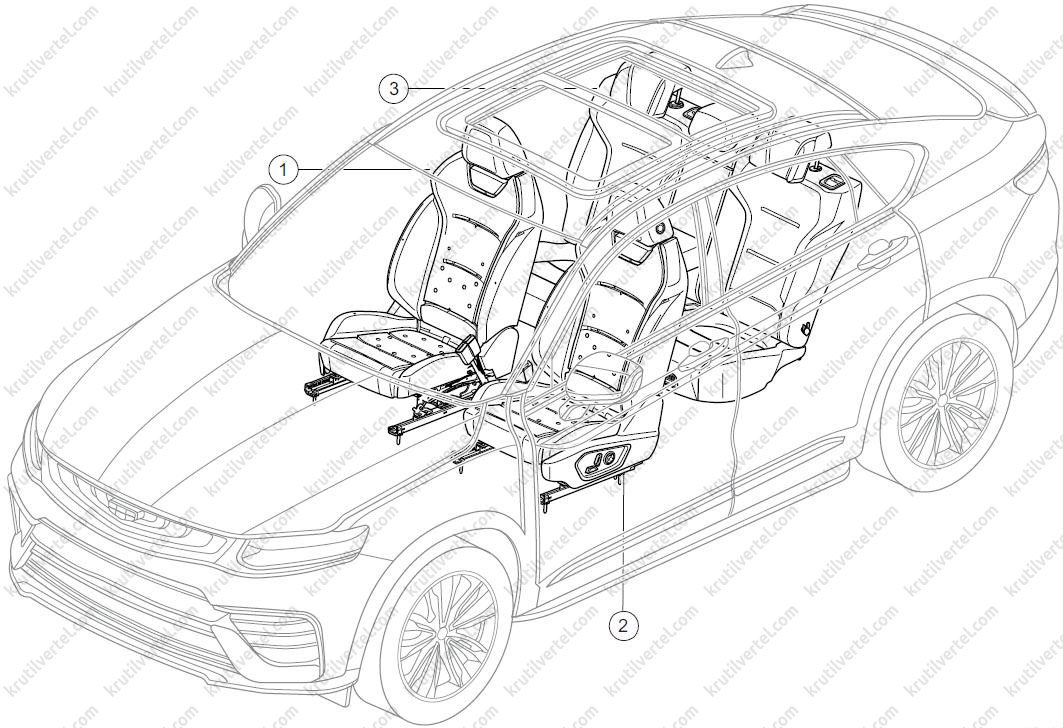

Розташування компонентів
- Пасажирське сидіння у зборі.
- Водійське сидіння у зборі.
- Комплектне заднє сидіння.
Заміна переднього сидіння та замка переднього ременя безпеки у зборі
1. Від'єднайте провід від негативного виведення акумулятора.

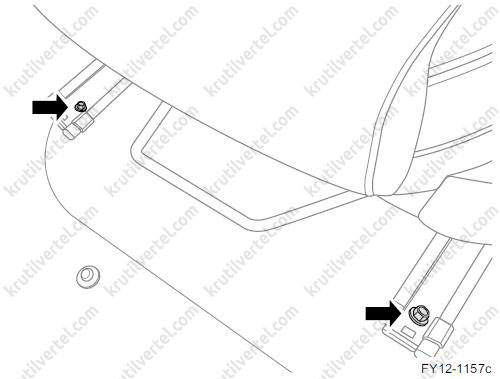

2. Викрутіть два болти в передній частині переднього сидіння.
Примітка:
Момент затягування під час встановлення: 45 Н·м.

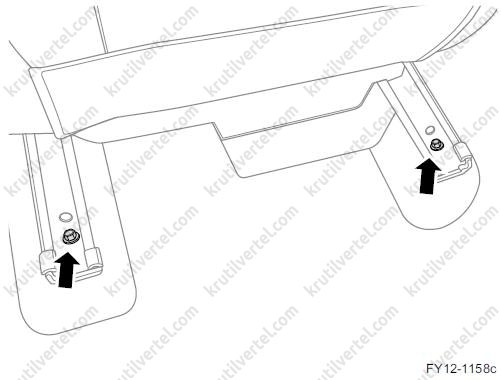

3. Налаштуйте сидіння, посунувши його вперед, до потрібного положення. Викрутіть два болта кріплення в задній частині сидіння.
Примітка:
Момент затягування під час встановлення: 45 Н·м.

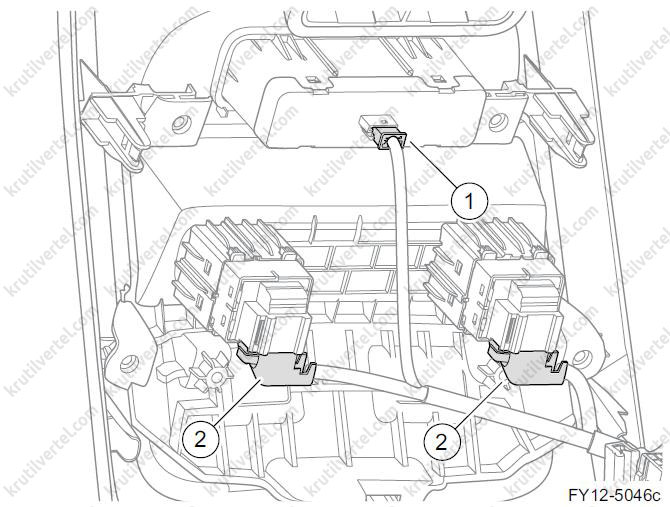

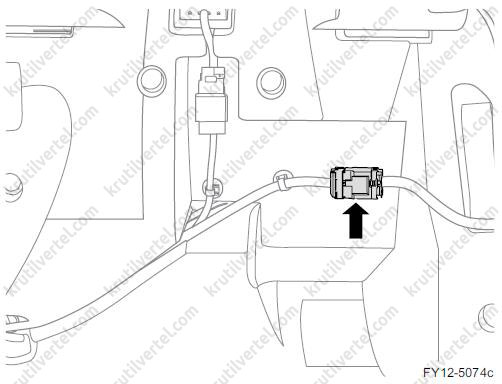

4. Зсуньте сидіння до заднього, від'єднайте роз'єм джгута проводів під сидінням, зніміть сидіння.
Увага:
Під час встановлення джгут проводів надійно з'єднується згідно з принципом «вставляти, доки не буде чути клацання для підтвердження».

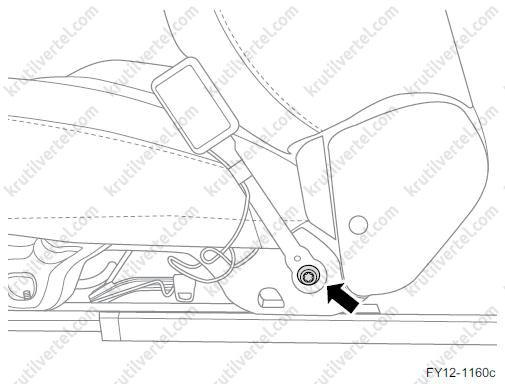

5. Викрутіть один болт із замка ременя безпеки переднього сидіння і зніміть замок ременя безпеки переднього сидіння в зборі.
Примітка:
Момент затягування під час встановлення: 9 Н·м.
6. Встановлюйте в порядку, зворотному зняття.
