9. Розетка живлення
Опис та принцип дії
Даний автомобіль оснащений переднім USB-інтерфейсом (розташованим у передній частині консолі), заднім USB-інтерфейсом (за консоллю), джерелом живлення 12 В (праворуч від водія) та штепселем розетки живлення (у лівій частині багажника). Джерело живлення 12 В і штепсель розетки живляться від акумуляторної батареї, яка подає вихідну потужність на бортове електричне обладнання користувача.
Для зручності використання лампа освітлення багажного відділення встановлена поряд із штепселем розетки живлення.
Увага:
З метою забезпечення безпеки водія не слід підключати мобільний пристрій до розетки живлення під час руху.
Принцип роботи системи

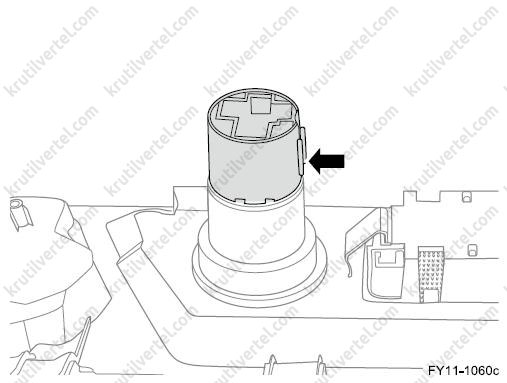

Даний автомобіль обладнаний бортовим джерелом живлення 12 В, розташованим у нижній частині центральної панелі приладів, що запитується від акумуляторної батареї і підключеним в одному ланцюгу з блоком запобіжників. Дане джерело живлення використовується для запитування обладнання користувача. Він оснащений спеціальною розеткою. Для підключення пристроїв до бортового джерела живлення зазвичай потрібний спеціальний адаптер. Слід також враховувати, що не всі електричні пристрої працюють від напруги 12 В, у той час як таким пристроям, як мобільний телефон (для заряджання) або електробритва, потрібний адаптер, що знижує напругу живлення.

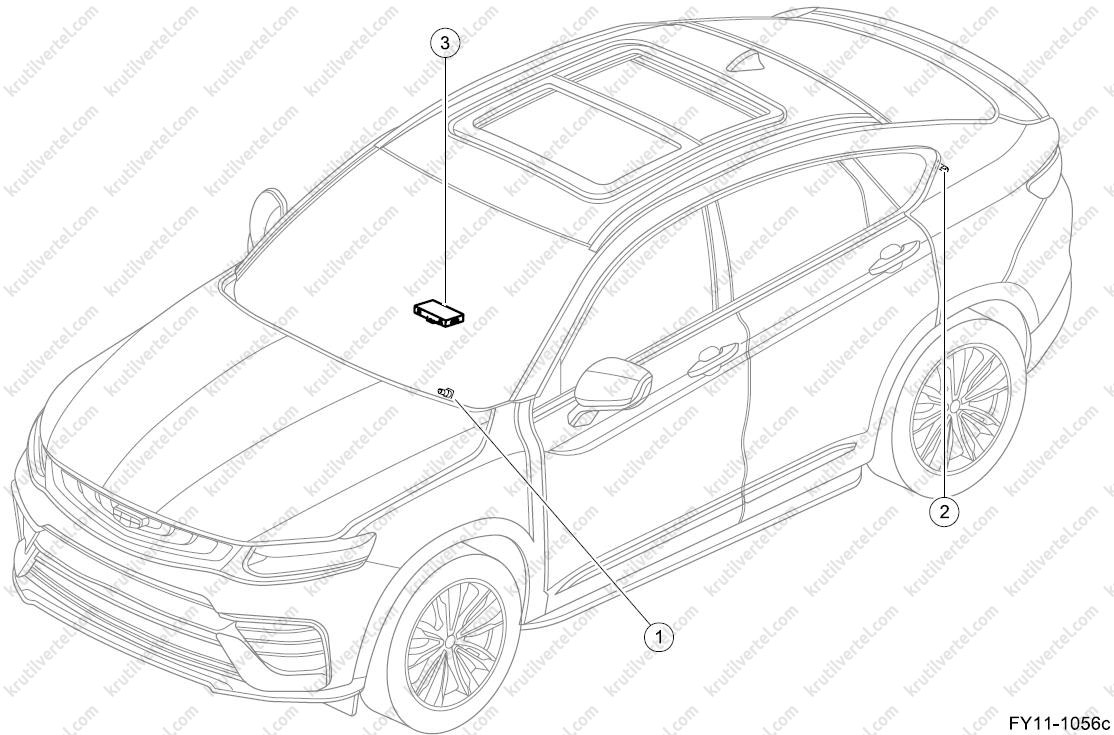

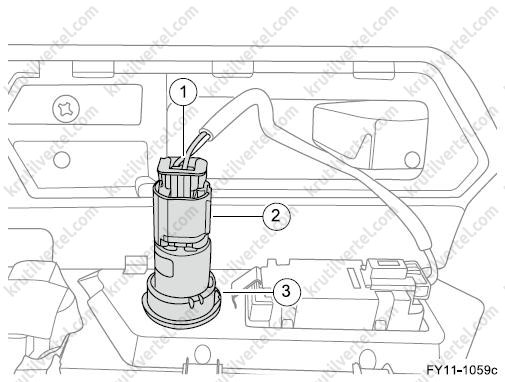

Розташування компонентів
- Інтерфейс розетки живлення панелі приладів.
- Інтерфейс розетки живлення багажника.
- Модуль бездротового зарядного пристрою.
Діагностична інформація та процедури
Опис діагностики
Перед тим як розпочинати діагностику несправностей розеток живлення вивчіть розділи «Опис та принцип дії» та «Принцип роботи системи». Вони допоможуть вам ознайомитися з пристроєм та принципом дії розеток живлення, визначити правильну послідовність етапів діагностики та, що ще важливіше, дозволять визначити, чи є стан, що описується власником автомобіля, ознакою несправності чи особливістю роботи системи. Діагностика несправностей розетки живлення завжди має починатися із зовнішнього огляду, який допоможе спеціалістам з ремонту вибрати наступний логічний етап діагностики несправностей. Вміння правильно користуватися технологічними картами діагностики скорочує час, необхідний для пошуку несправності, і дозволяє уникнути помилок щодо несправних компонентів і деталей.
Зовнішній огляд
1. Перевірте наявність додаткового обладнання після продажу автомобіля, яке може впливати на нормальну роботу розеток живлення.
2. Перевірте видимі та доступні компоненти системи на наявність явних пошкоджень або станів, які могли спровокувати появу несправності.
3. Якщо розетка живлення не працює, виконайте перевірку та усуньте поганий контакт або обрив у ланцюгах живлення та «маси» акумулятора перед проведенням діагностики.
