Рама і днище кузова Geely Xingyue / Tugella з 2019 року випуску (+ рестайлінг 2022)
Зазвичай користувачі нашого сайту знаходять цю сторінку за такими запитами:
кузов Geely, ремонт кузова Geely, кузовні розміри Geely, кузов Geely Tugella, ремонт кузова Geely Tugella, кузовні розміри Geely Tugella
6. Рама та днище кузова
Опис рами та елементів днища кузова
Рама та підрамник знаходяться в передній частині автомобіля та ізольовані від кузова за допомогою гумових втулок, що забезпечує положення установки силового агрегату, нижнього важеля управління передньої підвіски та кермового механізму з підсилювачем та кермової тягою у зборі. Будь-яке зміщення підрамника тягне зміну кутів установки передніх коліс. Рама кріпиться до кузова болтами за допомогою гумових втулок. Для забезпечення правильного положення підвіски та кутів установки коліс автомобіля днище кузова має бути розташоване коректним чином. Стан окремих елементів днища безпосередньо впливає на міцність кузова. Тому під час проведення кузовних робіт слід використовувати належні методи зварювання.
Якщо при кузовному ремонті відбувається пошкодження або руйнування вихідної поверхні, необхідно забезпечити захист компонентів від корозії.
Діагностична інформація та процедури
Діагностична інформація та процедури огляду днища кузова
Якщо розміри днища кузова не відповідають номінальним, використовуйте калібрувальну рейку для калібрування кузова для забезпечення необхідних розмірів кожної деталі кузова. розділ «Розміри кузова».
Перевірка положення рами та кузова

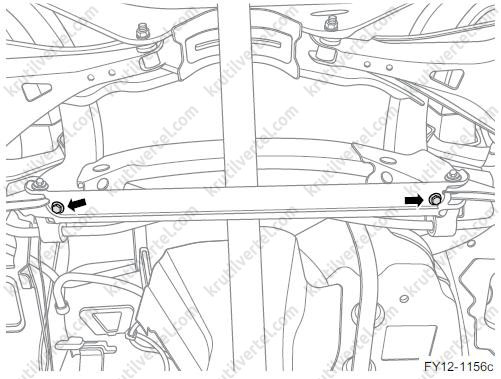

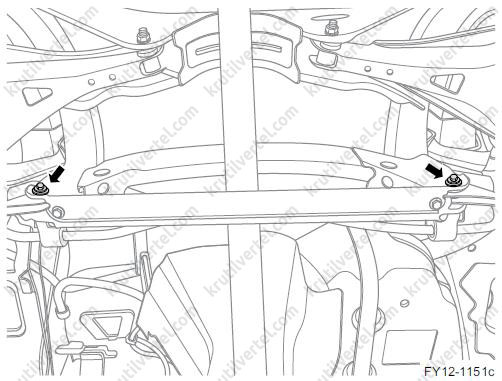

Виконайте роботи зі встановлення рами. Якщо раму неможливо встановити правильно на кузов, рама та кузов не знаходяться у правильному положенні. Переконавшись, що кузов коректно розташований, замініть раму.
Зняття та встановлення

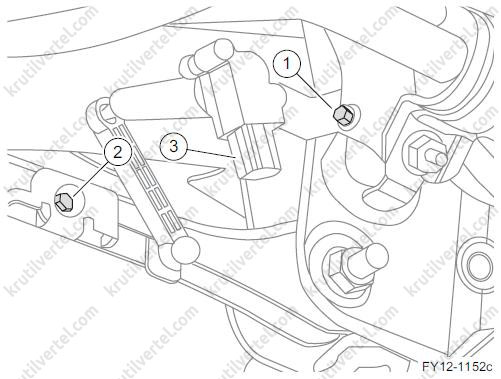

Заміна гасника резонансних коливань переднього підрамника
Зняття
1. Підніміть автомобіль.

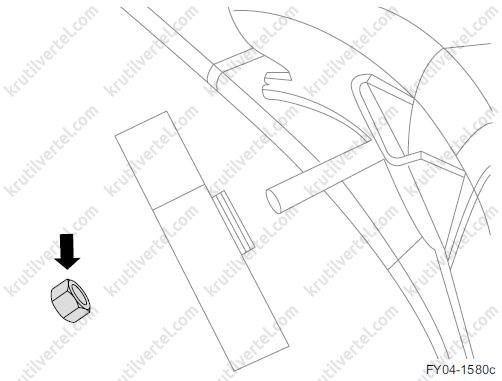

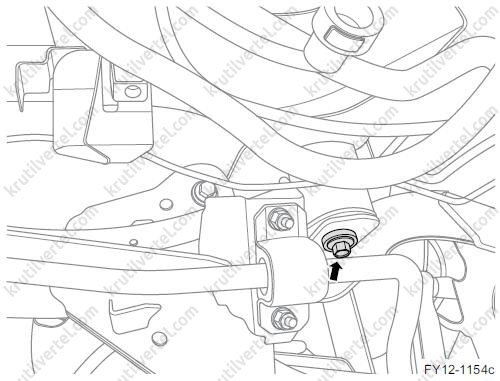

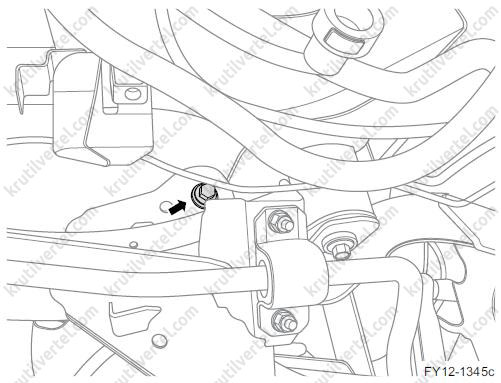

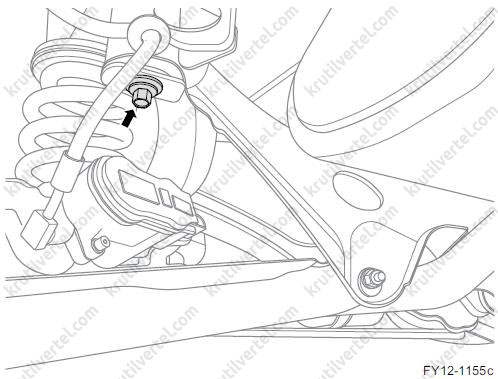

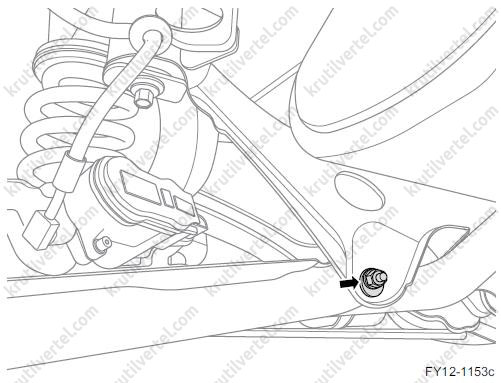

2. Відкрутіть одну гайку кріплення гасника резонансних коливань до переднього підрамника.
3. Вийміть гасник резонансних коливань переднього підрамника.
Встановлення
1. Повторно встановіть гаситель резонансних коливань до переднього підрамника та затягніть один болт кріплення. Момент затягування: 60 Н·м.
Увага:
Розмістіть відкритий довший бік внутрішньої труби в положення, яке буде ближче до переднього підрамника під час складання гасника резонансних коливань переднього підрамника.
2. Опустіть автомобіль.
