1. Технічна інформація автомобіля
Ідентифікація автомобіля
Ідентифікаційний номер автомобіля
При зверненні до авторизованого сервісного центру Geely необхідно надати ідентифікаційний номер автомобіля (VIN). У випадку ремонту двигуна або коробки від вас також може знадобитися вказати номер агрегату.

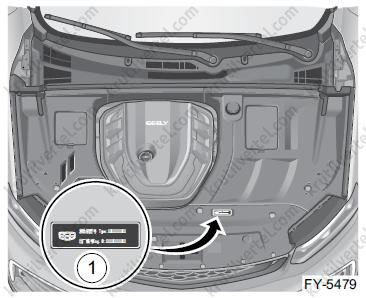

- Маркування типу двигуна.
Розташування ідентифікаційного номера автомобіля
Розташування номера двигуна

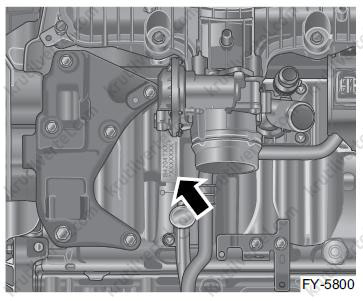

Код двигуна JLH-4G20TDB вибитий на блоці двигуна під впускним колектором (номер видно з переднього боку автомобіля).
Розташування номера коробки передач

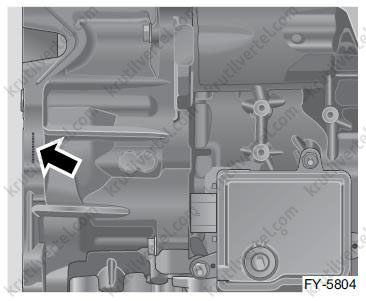

Код 8-ступінчастої автоматичної коробки передач розташований на картері коробки передач у моторному відсіку поруч із двигуном (номер видно з переднього боку автомобіля).
Розташування ідентифікаційного номера автомобіля (VIN)

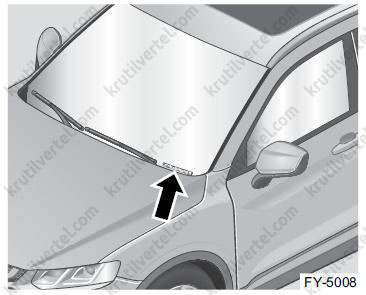

Номер VIN, зображений на малюнку, знаходиться на панелі приладів у нижньому лівому куті вітрового скла*.

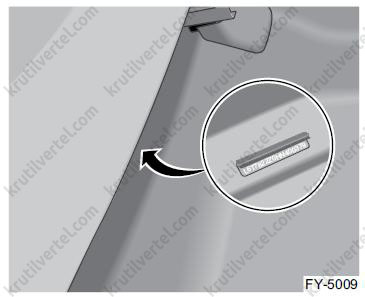

Номер VIN вибито на поперечині під переднім правим сидінням. Номер VIN видно, якщо відсунути переднє праве сидіння назад і підняти покриття для підлоги.
Примітка:
При зверненні до авторизованого сервісного центру Geely необхідно вказувати ідентифікаційний номер автомобіля (VIN).

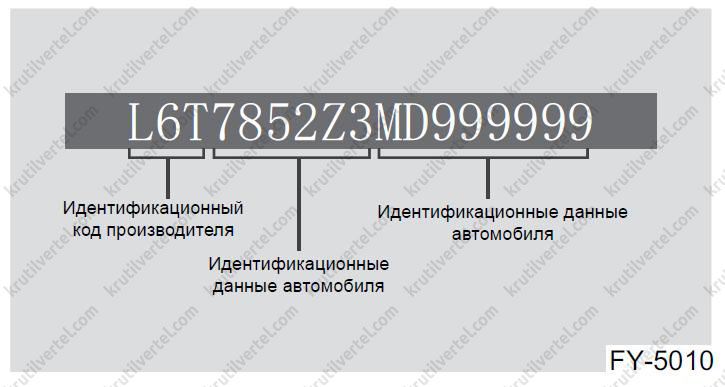

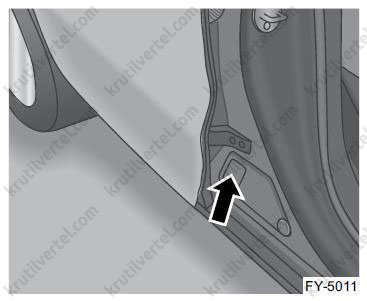

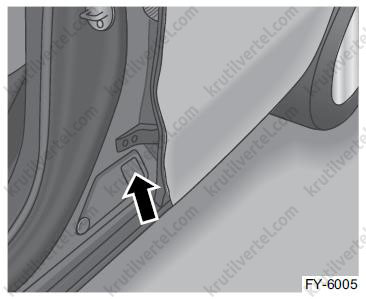

Номер VIN на заводській табличці автомобіля:
