Система освітлення Geely Xingyue / Tugella з 2019 року випуску (+ рестайлінг 2022)

4. Система освітлення

Опис та принцип дії

Опис та принцип дії системи зовнішнього освітлення

Фари: Управління роботою фар здійснюється за допомогою багатофункціонального джойстика, розташованого з лівого боку кермової колонки. Коли перемикач освітлення знаходиться в першому положенні, включаються габаритні вогні, підсвічування номерного знака та підсвічування панелі приладів. Коли перемикач освітлення знаходиться у другому положенні, крім перерахованих вище освітлювальних приладів також вмикаються фари. При перемиканні в положення OFF (ВИМК) всі освітлювальні прилади вимикаються.

Перемикання далекого та ближнього світла фар також здійснюється за допомогою джойстика. Коли фари увімкнені, натискання джойстика вперед від водія до характерного клацання перемикає ближнє світло на дальнє. При дальньому світлі на комбінації приладів горить відповідна індикаторна лампа. Щоб переключити дальнє світло назад на ближнє, необхідно потягнути джойстик назад до водія у центральне положення. Якщо потягнути джойстик до водія з центрального положення, ближнє світло зміниться на дальнє, але відпускання джойстика автоматично поверне ближнє світло.

Для забезпечення належного освітлення дороги фари мають бути налаштовані правильно (корекція світлового пучка). Після встановлення нової фари в зборі або після ремонту передньої частини автомобіля, що впливає на положення фари в зборі або її монтажної основи, необхідно перевірити напрямок світлового пучка фари.

Зумер нагадування про включені фари: Якщо перемикач фар або габаритних вогнів знаходиться в положенні ON (ВКЛ), переведіть пусковий перемикач у положення, відмінне від ACC (Додаткове обладнання), ON (ВКЛ) або START (Пуск). У цій ситуації блок керування електрообладнанням кузова відстежує стан дверей водія. Якщо передні ліві двері будуть відчинені, блок керування електрообладнанням кузова видасть звуковий сигнал за допомогою зумера. Після вимкнення фар блок керування електрообладнанням кузова вимикає зумер.

Габаритні вогні та вказівники повороту: Поверніть перемикач освітлення у перше положення, щоб увімкнути габаритні вогні. ON (Увімк.). Вказівники повороту керуються перемикачем освітлення, розташованого на лівій стороні рульової колонки.

При зміні смуги руху або виконанні незначних маневрів скасування сигналу покажчика повороту може не відбутися внаслідок малого відхилення кутового положення рульового колеса. У такому разі переведіть джойстик у крайнє положення та утримуйте його. Після відпускання джойстик повертається в горизонтальне положення, а покажчики повороту перестають блимати.

При включеній протиугінній системі з дистанційним керуванням блок BCM може включати покажчики повороту, щоб миготінням підтвердити робочий стан протиугінної системи.

Протитуманні фари: Перемикач протитуманних фар розташований на багатофункціональному джойстику з лівого боку кермової колонки. Для використання задніх протитуманних ліхтарів увімкніть фари (або габаритні вогні) та натисніть перемикач задніх протитуманних ліхтарів на багатофункціональному джойстику. Якщо контрольна лампа на перемикачі увімкнена, це означає, що задні протитуманні ліхтарі увімкнені. При вимиканні протитуманних ліхтарів відповідна контрольна лампа гасне. Для забезпечення належного освітлення дороги протитуманні ліхтарі мають бути налаштовані правильно (корекція світлового пучка). У разі встановлення нової лампи або ремонту передньої частини автомобіля може порушитися конфігурація задньої протитуманної фари. У цьому випадку протитуманний ліхтар потрібно буде перевірити.

Задній комбінований ліхтар: Задні габаритні вогні, лампи стоп-сигналів і покажчиків повороту є однією системою, а задні протитуманні ліхтарі та ліхтарі заднього ходу — іншу. Задні габаритні ліхтарі спалахують при включенні габаритних вогнів.

Центральний додатковий стоп-сигнал розташований на задньому склі та загоряється при натисканні гальмівної педалі.

Ліхтар заднього ходу: Ліхтар заднього ходу знаходиться на задньому бампері. Він загоряється під час перекладу важеля коробки на передачу заднього ходу. Ліхтар заднього ходу вмикається та вимикається командами з блоку BCM.

Ліхтар підсвічування номерного знака: Підсвічування номерного знака вмикається під час увімкнення фар або габаритних вогнів. Підсвічування номерного знака встановлено над номером.

Опис та принцип дії системи освітлення салону

Лампа освітлення салону залежить від відкриття дверей: Лампа освітлення салону вмонтована в стелю, а її перемикач знаходиться у передній частині стелі. При натисканні перемикача та відкриття дверей лампа освітлення салону вмикається; через кілька секунд після закриття дверей лампа освітлення салону вимикається. При вимкненому перемикачі та відкритих дверях лампа освітлення салону не вмикається.

Індивідуальний світильник: Індивідуальний світильник вмонтований у стелю, а його перемикач знаходиться у передній частині стелі. Увімкнення перемикача включає світильник, вимкнення — вимикає.

Лампа освітлення багажного відділення: Лампа освітлення багажного відділення розташована на лівій декоративній накладці багажника. Лампа вмикається під час відкриття багажника.

Функція керування комфортним освітленням

Функцію освітлення дороги додому включено: При вимкненій протиугінній функції автомобіля і протягом 10 хвилин після переведення пускового перемикача з положення ON/ACC (ВКЛ/Додаткове обладнання) у положення OFF (ВИМКН) відкрийте двері водія після одноразового спалаху далекого світла, щоб увімкнути функцію освітлення дороги додому за допомогою ближнього світла.

Функцію освітлення дороги додому вимкнено: Якщо пусковий перемикач не знаходиться в положенні OFF (Вимк) або таймер функції освітлення дороги додому закінчився, функція освітлення дороги додому не вмикається.

Час роботи освітлення дороги додому: При включенні функції освітлення дороги додому запускається таймер налаштований на 30 с. Якщо відчинити будь-які двері (включаючи двері багажника) до закінчення таймера, таймер буде скинутий на 180 с. Якщо всі двері (включаючи двері багажника) зачинені, таймер буде скинутий на 30 секунд.

Функція автоматичного освітлення: 1. Увімкніть живлення системи за допомогою пускового перемикача. Коли ручка регулювання фар на важелі перемикача освітлення знаходиться в положенні AUTO (Автоматично), а датчик сонячного світла повідомляє блок BCM про тьмяні світлові умови, блок BCM активує реле габаритних вогнів і фар і включає габаритні вогні або фари.

2. Увімкніть живлення системи за допомогою пускового перемикача. Коли ручка регулювання фар на важелі перемикача освітлення знаходиться в положенні AUTO (Автоматично), а датчик сонячного світла повідомляє блок BCM про яскраві світлові умови, блок BCM деактивує реле габаритних вогнів і фар і вимикає габаритні вогні або фари (якщо попередня функція B габаритних вогнів та фар після затримки на 2 с і вимкне габаритні вогні або фари).

3. Коли комбінований перемикач знаходиться в положенні AUTO (Автоматично), переведіть пусковий перемикач у положення OFF (OFF). Якщо фари або габаритні вогні увімкнені, вони будуть негайно вимкнені.

Функція перевірки ламп: Якщо під час керування машиною один із покажчиків повороту пошкоджений, решта покажчиків повороту з того ж боку блиматиме приблизно вдвічі частіше, ніж у звичайному режимі.

Функція поступового увімкнення освітлення: Зовнішньою умовою для передачі керування освітленням салону на блок BCM є перемикач освітлення салону в положення DOOR (Двері).

У разі спрацьовування однієї з таких умов стельовий світильник салону включається приблизно через 0,7 секунди:

• Відчиняються будь-які двері.
• Пусковий перемикач переводиться в положення OFF (ВИМКН).
• Система отримує запит на відмикання (як з пульта дистанційного керування, так і зсередини салону) при переведенні пускового перемикача в положення OFF (ВИМК.).

Функція поступового вимкнення освітлення: Зовнішньою умовою для передачі керування освітленням салону на блок BCM є перемикач освітлення салону в положення DOOR (Двері).

У разі спрацювання однієї з наступних умов стельовий світильник салону вимикається приблизно через 1,7 секунди:

• Пусковий перемикач перетворюється на положення ON (ВКЛ) і всі двері зачиняються.
• Система отримує запит на замикання (як з пульта дистанційного керування, так і зсередини салону) при переведенні пускового перемикача в положення OFF (ВИМКН) і всі двері зачиняються.
• Центральний замок не замкнений, пусковий перемикач переводиться в положення OFF (ВИМКН), а остання з дверей закривається через 15 с.
• Висвітлення салону включено протягом 15 с, умови збереження освітлення не виконані.
• Всі двері зачинені і центральний замок замкнений.

Принцип роботи системи

Принцип роботи фар: При переведенні комбінованого перемикача освітлення в положення фар («Headlight») роз'єм джгута проводів комбінованого перемикача створює робочу напругу, що замикає реле фар, після чого включаються фари. Напруга живлення фар подається на перемикач регулювання оптичної осі фар, а також електродвигуни регулювання оптичних осей лівої та правої фар. При повороті перемикача регулювання вгору та вниз змінюється сигнальна напруга на електродвигуні регулювання, що забезпечує регулювання напрямку висоти фари.

Увага:
Занадто часто обертання перемикача може призвести до неправильної роботи або пошкодження електродвигуна регулювання.

Коли блок ВСМ (блок керування електрообладнанням кузова) реєструє напругу в роз'ємі джгута проводів комбінованого перемикача освітлення. забезпечуючи автоматичне включення фар; при високій зовнішній освітленості блок BCM відключає вихідну напругу роз'єму джгута проводів, автоматично вимикається на приладів, на яких загоряється індикатор далекого світла фар.

Увага:
Робоча напруга на реле далекого світла подається від ланцюга живлення фар.

Принцип роботи габаритних вогнів: При переведенні комбінованого перемикача освітлення в положення габаритних вогнів («Position light») перемикач, за допомогою виведення роз'єму джгута проводів комбінованого перемикача, створює робочу напругу, що замикає реле габаритних вогнів, після чого включаються всі габаритні вогні, підсвічування підсвічування номерного знака.

Принцип роботи денних ходових вогнів: Робоча напруга з виведення у роз'ємі джгута проводів блоку ВСМ подається на реле денних ходових вогнів, яке замикається та включає денні ходові вогні. У цей же час ця напруга передається на комбінацію приладів, щоб увімкнути індикатор денних ходових вогнів.

Принцип роботи задніх протитуманних ліхтарів: При включенні ближнього чи далекого світла фар перемикач керує роботою реле габаритних вогнів та подає живлення на реле задніх протитуманних ліхтарів. Якщо перемикач задніх протитуманних ліхтарів замкнутий, він подає вихідну напругу на габаритних реле ліхтарів, замикаючи реле задніх протитуманних ліхтарів і включаючи світло задніх протитуманних ліхтарів. У цей же час ця напруга передається на комбінацію приладів, щоб увімкнути індикатор задніх протитуманних ліхтарів.

Принцип роботи покажчиків повороту: Багатофункціональний джойстик керує ланцюгом "маси" виведення в роз'ємі джгута проводів комбінованого перемикача освітлення і передає сигнал "маси" блок BCM. Блок BCM включає покажчики повороту з лівої та правої сторін за допомогою вихідної напруги роз'єму джгута проводів.

Увага:
При натисканні кнопки аварійної світлової сигналізації блок ВСМ подає вихідну напругу до обох кіл одночасно, і всі покажчики повороту починають синхронно блимати.

Принцип роботи стоп-сигналів: Стоп-сигнали керуються вимикачем стоп-сигналів, розташованим на гальмівній педалі. Його робоча напруга подається на блок BCM за допомогою бінарного сигналу вимикача, що включає стоп-сигнали.

Принцип роботи ліхтарів заднього ходу: Робоча напруга з роз'єму джгута проводів електронного перемикання передач подається на реле ліхтарів заднього ходу, яке замикається та включає ліхтарі заднього ходу. Дані про використання передачі заднього ходу передаються на комбінацію приладів через мережу CAN та відображаються на ній.

Принцип роботи лампи освітлення салону: Коли перемикач переднього індивідуального світильника знаходиться в положенні DOOR (Двері), передній індивідуальний світильник запитується від гнізда джгута проводів блоку BCM. При відкритті дверей замикається ланцюг «маси» перемикача керування дверима, включаючи індивідуальний передній світильник.

Живлення на підсвічування дверей подається через запобіжник. Під час відкриття дверей замикається ланцюг «маси» перемикача керування дверима, включаючи підсвічування дверей.

Живлення на лампу освітлення багажного відділення подається через запобіжник. При відкритті дверцят багажника замикається ланцюг «маси» перемикача керування дверима, включаючи лампу освітлення багажного відділення.

Розташування компонентів

Зовнішнє освітлення:

1. Додатковий стоп-сигнал.
2. Передня блок-фара.
3. Передня блок-фара.
4. Задній комбінований ліхтар.
5. Задній протитуманний ліхтар.
6. Задній комбінований ліхтар.
7. Підсвічування заднього номерного знака.
8. Задній протитуманний ліхтар.

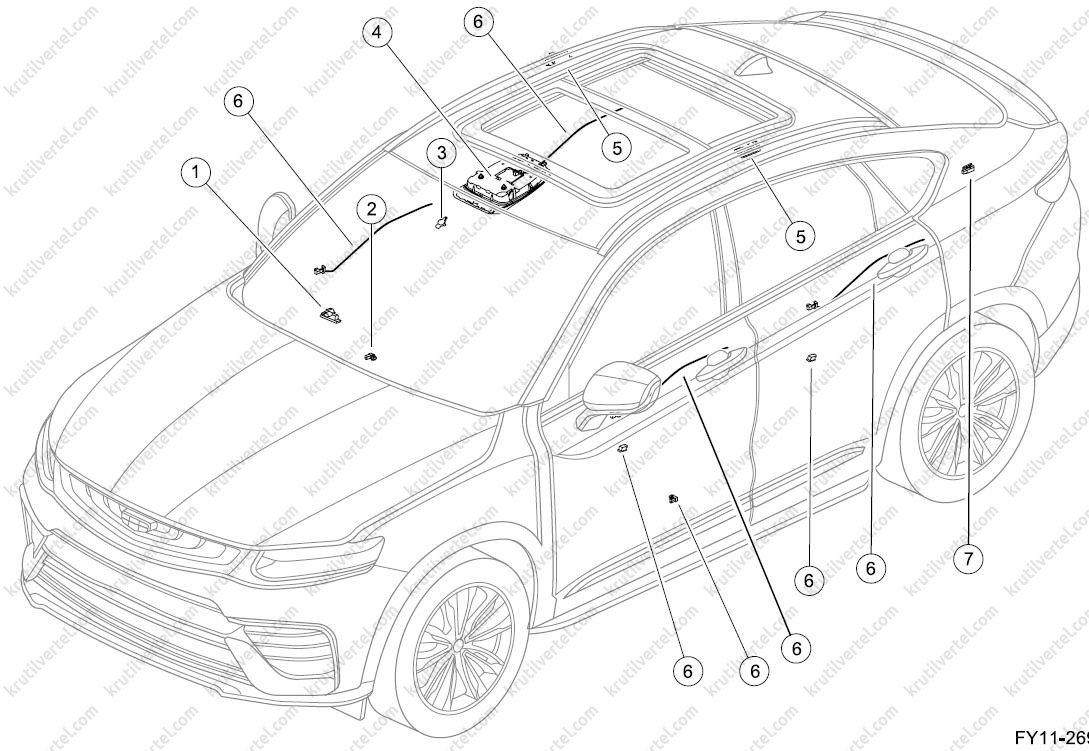

Освітлення салону:

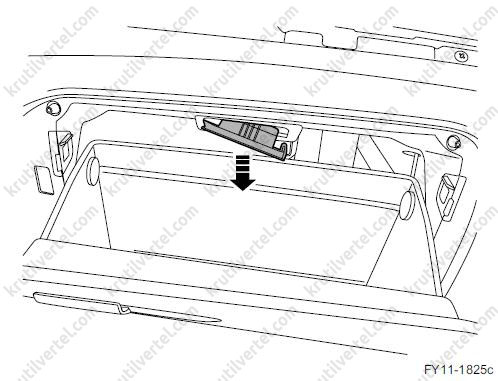

1. Підсвічування ящика рукавички в зборі.

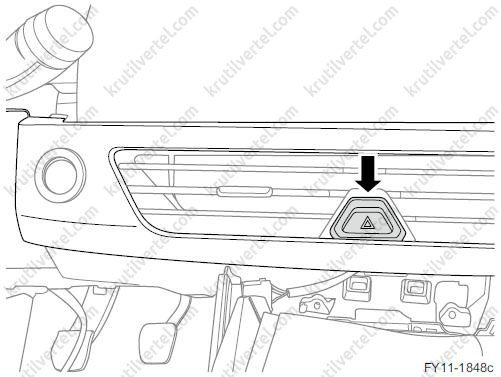

2. Вимикач аварійної світлової сигналізації.
3. Датчик зовнішнього освітлення та сонячного світла.
4. Передній індивідуальний світильник у збиранні.
5. Задній індивідуальний світильник у зборі (світлодіодний).
6. Декоративне підсвічування.
7. Лампа освітлення багажного відділення.

Діагностична інформація та процедури

Опис діагностики

Перед тим, як розпочинати діагностику несправностей системи освітлення, вивчіть розділи «Опис та функціонування» та «Принцип роботи системи». Вони допоможуть вам ознайомитися з пристроєм та принципом дії системи освітлення, визначити правильну послідовність етапів діагностики та, що ще важливіше, дозволять визначити, чи є стан, що описується власником автомобіля, ознакою несправності чи особливістю роботи системи. Діагностика несправностей системи освітлення завжди має починатися із зовнішнього огляду, який допоможе спеціалістам з ремонту вибрати наступний логічний етап діагностики несправностей. Вміння правильно користуватися технологічними картами діагностики скорочує час, необхідний для пошуку несправності, і дозволяє уникнути помилок щодо несправних компонентів і деталей.

Зовнішній огляд

1. Перевірте наявність додаткового обладнання, встановленого після продажу автомобіля, яке може впливати на нормальну роботу системи освітлення.

2. Перевірте видимі та легко доступні компоненти системи на наявність явних пошкоджень або станів, які могли спровокувати появу несправності.

3. Перевірте джгут проводів та роз'єми, переконайтеся, що вони не ослаблені, на них немає пошкоджень, слідів зносу та старіння матеріалу.

4. Якщо вийшла з ладу лише одна лампа, виконайте перевірку джерела живлення або ланцюга «маси» на предмет поганого контакту або обриву в ланцюгу та виконайте необхідний ремонт перед заміною несправної лампи.

Регулювання фар

Опис обладнання для регулювання освітлення та підготовка робочого простору

1. Інструмент: хрестова викрутка або шестигранний ключ.

2. Клейка стрічка або лазерний далекомір (електронна лінійка).

3. Робочий простір: рівна плоска поверхня з достатньою кількістю вільного простору для в'їзду автомобілів. Орієнтовний центр фар повинен бути не менше ніж за 10 м від екрана.

4. Тестовий екран: щільний білий папір або біла стіна (для зручного спостереження форми світлового пучка ширина тестового екрану має бути на 2 м більша, ніж у автомобіля).

Підготовка автомобіля

1. Тиск повітря в шинах регулюється значення при повному навантаженні. Інформацію про тиск повітря в шинах див. у технічних характеристиках шин.

2. Поповніть рівні палива та робочих рідин в автомобілі та підготуйте всі приладдя та інструмент (запасні колеса, інструменти тощо) для автомобіля, що випробовується.

3. Помістіть навантаження вагою 75 кг на сидіння водія, щоб змоделювати водія, що сидить.

4. Перед вимірюванням автомобіль повинен перебувати у природному нерухомому стані. Автомобіль повинен проїхати назад принаймні одну довжину кола коліс і вперед на ту ж відстань.

5. Переконайтеся в чистоті скла зовнішнього освітлення.

6. Запустіть двигун.

Вимірювання світлових характеристик

1. Припаркуйте автомобіль, як показано на малюнку, щоб відносний центр переднього комбінованого ліхтаря знаходився за 10 м від екрана.

2. Для автомобілів з ручним регулюванням висоти фар перемикач регулювання висоти фар повинен бути встановлений у положення 0.

3. Намалюйте лінію О, лінію A, лінію A1, лінію A2, лінію B, лінію B1 та лінію B2 на екрані:

• Лінія O (суцільна жирна лінія): намалюйте вертикальну лінію, вирівняну з центром автомобіля, у центрі тестового екрану.
• Лінія А (суцільна тонка лінія): намалюйте лінію, паралельну лінії O, ліворуч на відстані 713,5 мм від лінії O.
• Лінія A1 (точкова лінія): намалюйте лінію, паралельну лінії A, ліворуч на відстані 170 мм від лінії A.
• Лінія A2: намалюйте лінію, паралельну лінії A, праворуч на відстані 350 мм.
• Лінія B (суцільна тонка лінія): намалюйте лінію, паралельну лінії O, праворуч на відстані 713,5 мм від лінії O.
• Лінія B1 (точкова лінія): намалюйте лінію, паралельну лінії B, ліворуч на відстані 170 мм від лінії B.
• Лінія B2 (точкова лінія): намалюйте лінію, паралельну лінії B, праворуч на відстані 350 мм від лінії B.

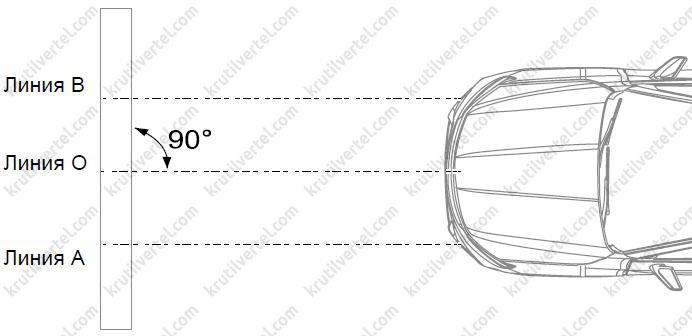

Екран перевірки (вид зверху)

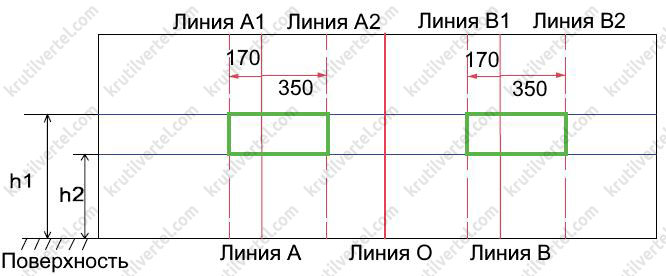

Екран перевірки (вигляд спереду) 4. Намалюйте лінію h1 та лінію h2 на екрані:

• Лінія h2: намалюйте горизонтальну лінію паралельно поверхні на відстані 600,58 мм над поверхнею.
• Лінія h1: намалюйте горизонтальну лінію паралельно поверхні на відстані 750,58 мм над поверхнею.

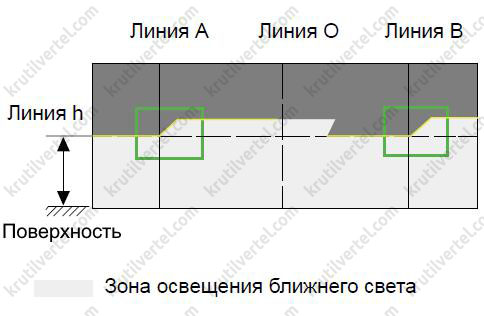

5. Після розмітки всіх ліній вийде зелена рамка, що показана на малюнку вище.

Регулювання фар

1. Увімкніть ближнє світло.

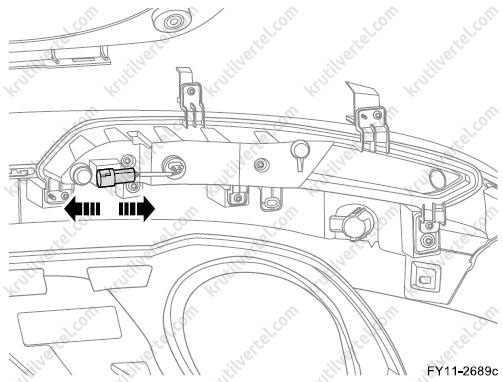

2. Ліва фара: вставте хрестову викрутку або шестигранний ключ у регулювальний паз ближнього світла. Поверніть регулювальну рукоятку (1) переднього комбінованого ліхтаря для регулювання по вертикалі (вгору або вниз); поверніть регулювальну рукоятку (2) переднього комбінованого ліхтаря для його регулювання по горизонталі (ліворуч або праворуч), як показано на малюнку.

3. Регулювання вважається завершеним, коли точка перегину крайньої лінії ближнього світла потрапляє всередину рамки, як показано на малюнку.

4. Права лампа: метод регулювання аналогічний описаному для лівої фари.

5. Після регулювання значення висоти лівої та правої фар повинні відповідати один одному.

6. Для полегшення спостереження під час регулювання однієї фари іншу закривають.

Увага:
- Для фар, що поєднують у собі дальнє та ближнє світло, здійснюється лише регулювання ближнього світла.
- Для комбінованих ліхтарів у максимальній комплектації після регулювання висоти фар необхідне калібрування датчика висоти.

Зняття та встановлення

Заміна переднього комбінованого ліхтаря у зборі

1. Відкрийте капот двигуна.

2. Від'єднайте кабель від негативного виведення акумулятора.

3. Зніміть передній бампер.

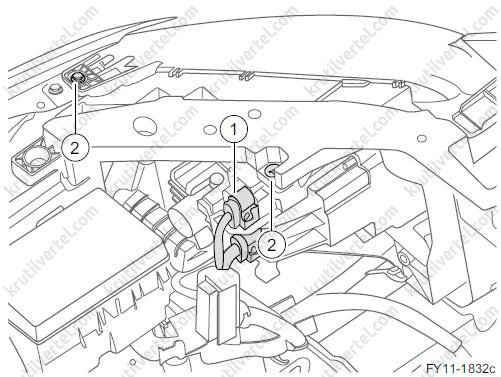

4. Від'єднайте роз'єм джгута проводів (1) переднього комбінованого ліхтаря та відверніть два кріпильні болти (2) із задньої частини фари.

Увага:
Під час встановлення джгут проводів надійно з'єднується згідно з принципом «вставляти, доки не буде чути клацання для підтвердження».

Примітка:
Момент затягування під час встановлення: 4,5 Н·м.

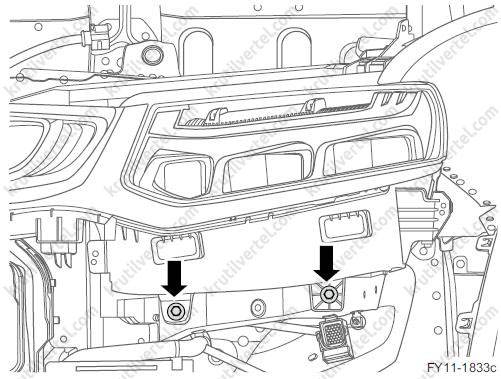

5. Відкрутіть два болти з передньої частини фари та вийміть фару.

Примітка:
Момент затягування під час встановлення: 4,5 Н·м.

6. Встановлюйте в порядку, зворотному зняття.

Заміна бокового покажчика повороту

1. Відкрийте капот двигуна.

2. Від'єднайте кабель від негативного виведення акумулятора.

3. Зніміть перемикач дверей водія.

4. Зніміть внутрішню захисну панель дверей у збиранні.

5. Зніміть зовнішнє електричне дзеркало заднього виду в зборі.

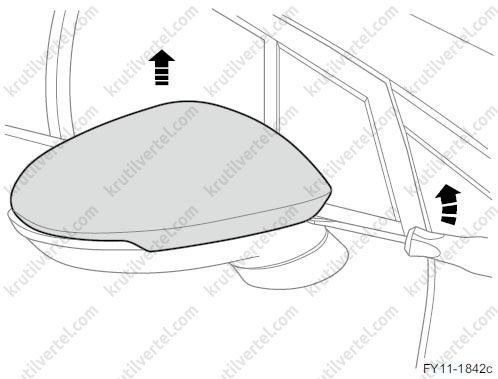

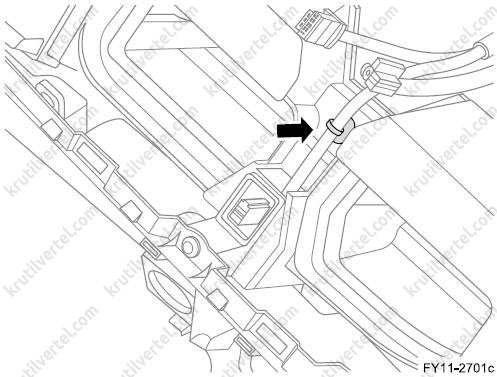

6. За допомогою відповідного інструменту підтягніть облицювальну накладку зовнішнього дзеркала заднього виду.

Увага:
Не допускайте подряпання поверхні облицювальної накладки зовнішнього дзеркала заднього виду.

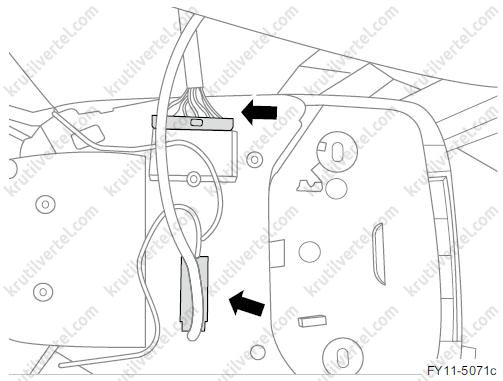

7. Від'єднайте роз'єм джгута проводів бокового покажчика повороту та зніміть бічний покажчик повороту.

Увага:
Під час встановлення джгут проводів надійно з'єднується згідно з принципом «вставляти, доки не буде чути клацання для підтвердження».

8. Встановлюйте в порядку, зворотному зняття.

Заміна заднього комбінованого ліхтаря A

1. Відкрийте капот двигуна.

2. Від'єднайте кабель від негативного виведення акумулятора.

3. Відкрийте двері багажника.

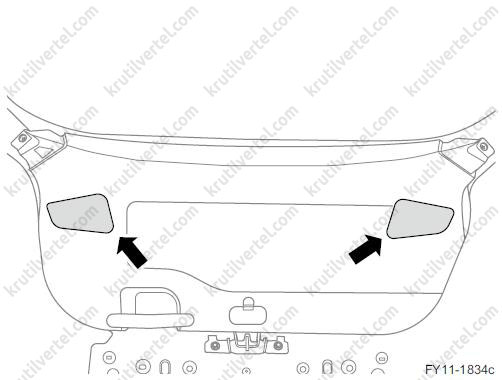

4. Зніміть кришку доступу заднього комбінованого ліхтаря.

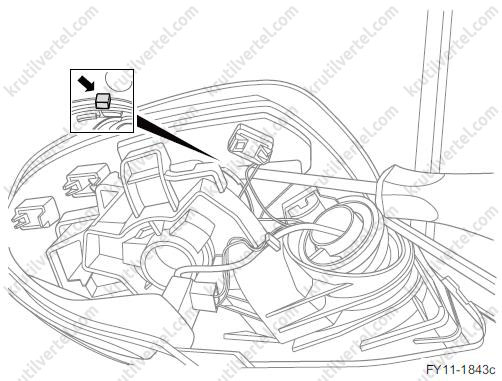

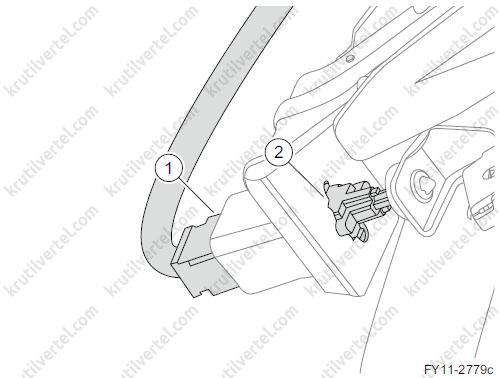

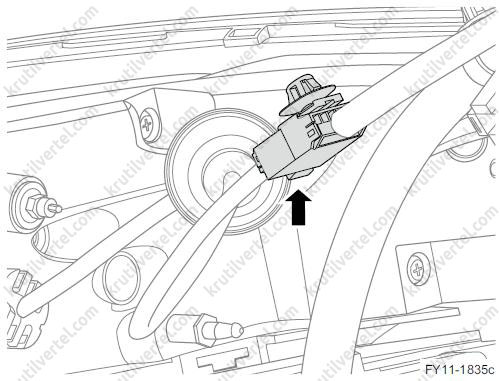

5. Від'єднайте роз'єм джгута проводів заднього комбінованого ліхтаря A.

Увага:
Під час встановлення джгут проводів надійно з'єднується згідно з принципом «вставляти, доки не буде чути клацання для підтвердження».

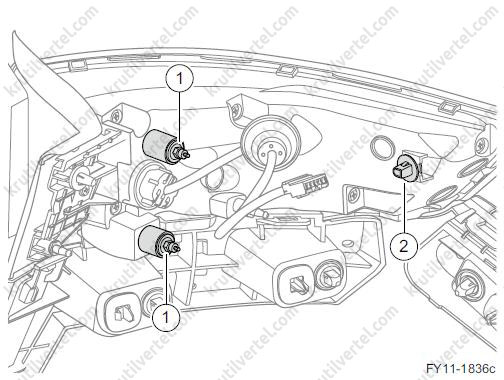

6. Відкрутіть дві кріпильні гайки (1) заднього комбінованого ліхтаря A.

Примітка:
Момент затягування під час встановлення: 2,5 Н·м.

7. Витягніть затискач (2) заднього комбінованого ліхтаря A та зніміть задній комбінований ліхтар A.

8. Встановлюйте в порядку, зворотному зняття.

Заміна заднього комбінованого ліхтаря В

1. Відкрийте капот двигуна.

2. Від'єднайте кабель від негативного виведення акумулятора.

3. Відкрийте двері багажника.

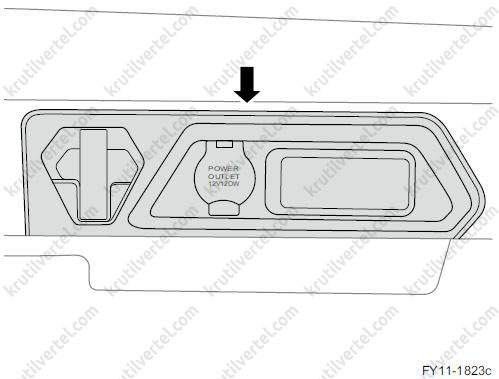

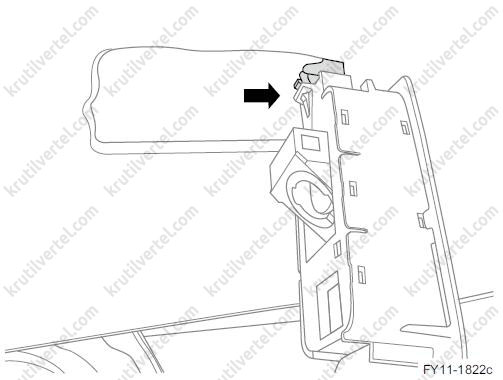

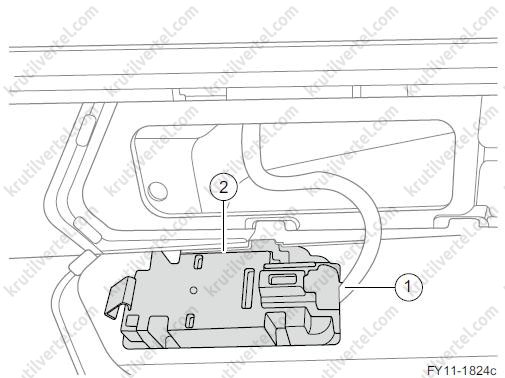

4. Поверніть ручку кришки доступу заднього комбінованого ліхтаря та зніміть кришку доступу заднього комбінованого ліхтаря.

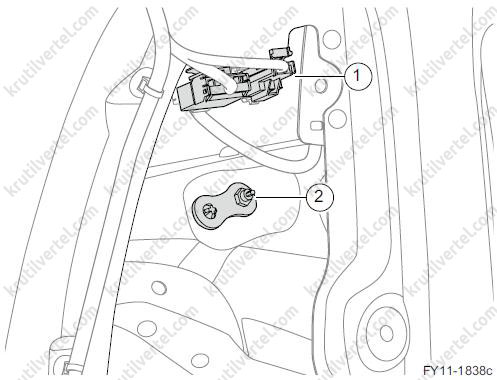

5. Відкрутіть одну кріпильну гайку (2) заднього комбінованого ліхтаря B.

Примітка:
Момент затягування під час встановлення: 2,5 Н·м.

6. Від'єднайте роз'єм джгута проводів (1) заднього комбінованого ліхтаря B та зніміть задній комбінований ліхтар B.

Увага:
Під час встановлення джгут проводів надійно з'єднується згідно з принципом «вставляти, доки не буде чути клацання для підтвердження».

7. Встановлюйте в порядку, зворотному зняття.

Заміна заднього протитуманного ліхтаря у зборі

1. Відкрийте капот двигуна.

2. Від'єднайте кабель від негативного виведення акумулятора.

3. Зніміть задній бампер.

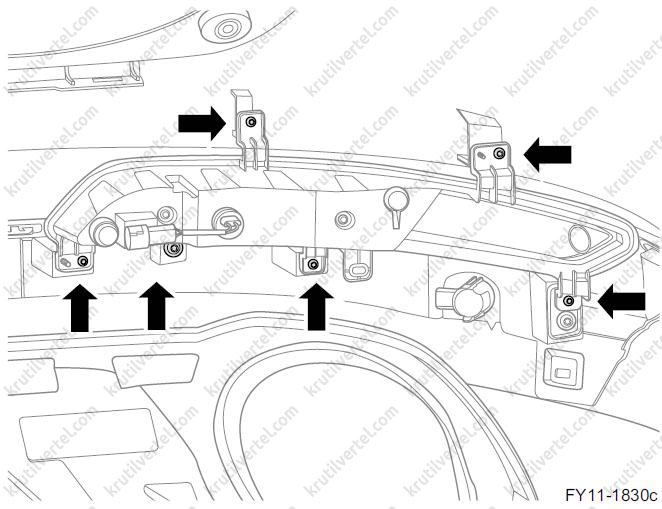

4. Викрутіть шість кріпильних болтів заднього протитуманного ліхтаря.

Примітка:
Момент затягування під час встановлення: 1,5 Н·м.

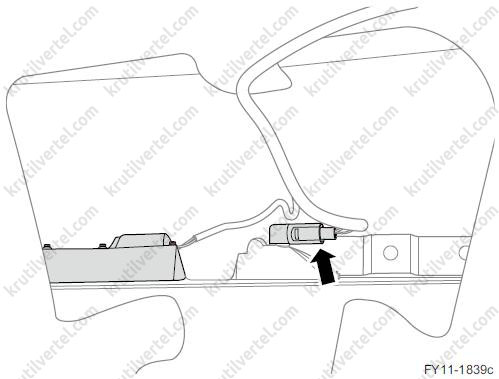

5. Від'єднайте роз'єм джгута проводів заднього протитуманного ліхтаря.

Увага:
Під час встановлення джгут проводів надійно з'єднується згідно з принципом «вставляти, доки не буде чути клацання для підтвердження».

6. Встановлюйте в порядку, зворотному зняття.

Заміна підсвічування заднього номерного знака

Зняття

1. Відкрийте капот двигуна.

2. Від'єднайте кабель від негативного виведення акумулятора.

3. Відкрийте двері багажника.

4. Зніміть внутрішню декоративну накладку дверей багажника.

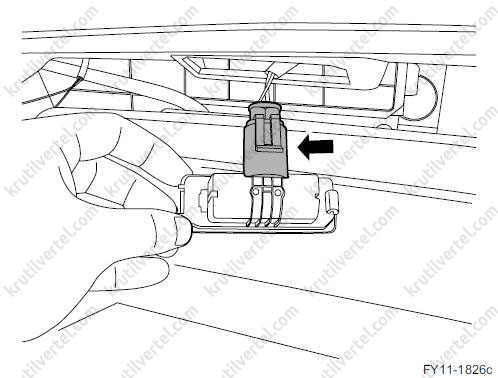

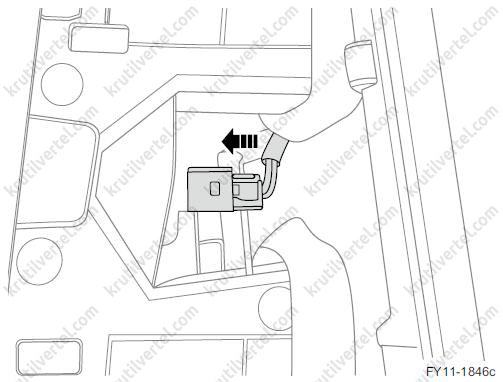

5. Від'єднайте роз'єм джгута проводів підсвічування заднього номерного знака та зніміть підсвічування заднього номерного знака.

6. За допомогою відповідного інструмента підніміть підсвічування заднього номерного знака.

Встановлення

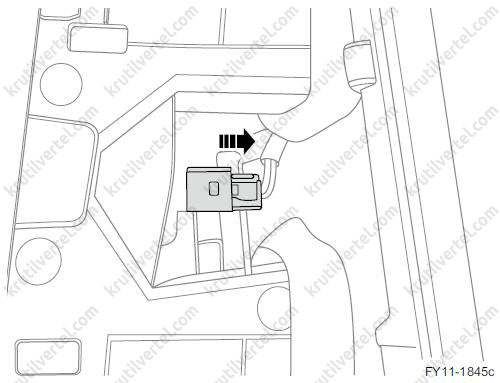

1. Підключіть роз'єм джгута проводів підсвічування заднього номерного знака.

Увага:
Джгут проводів надійно з'єднується згідно з принципом «вставляти, доки не буде чути клацання для підтвердження».

2. Утисніть підсвічування заднього номерного знака в установче положення і переконайтеся, що воно стало на місце.

3. Повторно встановіть внутрішню декоративну накладку дверей багажника.

4. Закрийте двері багажника.

5. Приєднайте негативний кабель акумулятора.

6. Закрийте капот двигуна.

Заміна додаткового стоп-сигналу

1. Відкрийте капот двигуна.

2. Від'єднайте кабель від негативного виведення акумулятора.

3. Зніміть внутрішню декоративну накладку дверей багажника.

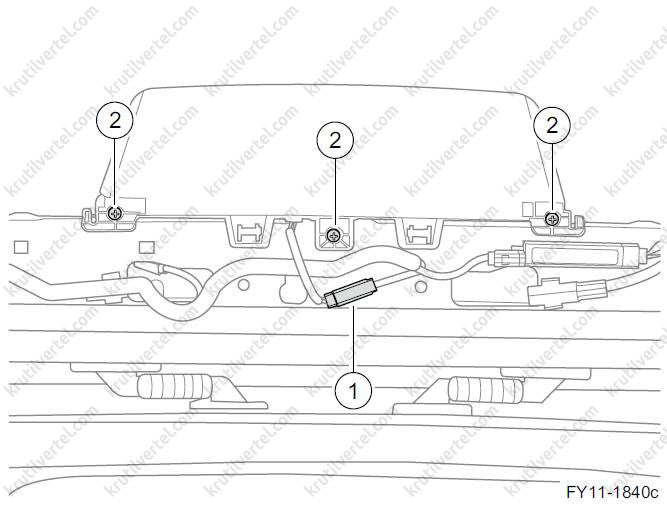

4. Від'єднайте роз'єм (1) джгута проводів додаткового стоп-сигналу.

Увага:
Під час встановлення джгут проводів надійно з'єднується згідно з принципом «вставляти, доки не буде чути клацання для підтвердження».

5. Відкрутіть три болти (2) додаткового стоп-сигналу та вийміть додатковий стоп-сигнал.

Примітка:
Момент затягування під час встановлення: 1,5 Н·м.

6. Встановлюйте в порядку, зворотному зняття.

Заміна переднього індивідуального світильника у зборі

1. Відкрийте капот двигуна.

2. Від'єднайте кабель від негативного виведення акумулятора.

3. Поверніть перемикач відділення для окулярів на перемикачі верхнього люка у зборі, щоб відкрити відділення для окулярів.

4. Викрутіть два гвинти, що закріплюють передній індивідуальний світильник у зборі на даху.

Примітка:
Момент затягування під час встановлення: 3,5 Н·м.

5. З переднього кінця підніміть вниз передній індивідуальний світильник у зборі.

6. Від'єднайте роз'єм джгута проводів переднього індивідуального світильника у зборі.

Увага:
Під час встановлення джгут проводів надійно з'єднується згідно з принципом «вставляти, доки не буде чути клацання для підтвердження».

7. Зніміть передній стельовий світильник.

8. Встановлюйте в порядку, зворотному зняття.

Заміна заднього індивідуального світильника у зборі

1. Відкрийте капот двигуна.

2. Від'єднайте кабель від негативного виведення акумулятора.

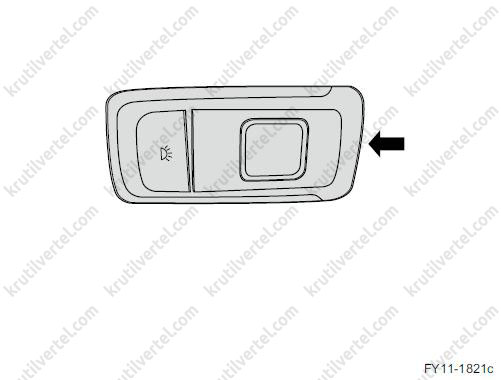

3. Підніміть задній індивідуальний світильник у зборі.

4. Від'єднайте роз'єм джгута проводів заднього індивідуального світильника та зніміть задній індивідуальний світильник у зборі.

Увага:
Під час встановлення джгут проводів надійно з'єднується згідно з принципом «вставляти, доки не буде чути клацання для підтвердження».

5. Встановлюйте в порядку, зворотному зняття.

Заміна лампи освітлення багажного відділення

1. Відкрийте капот двигуна.

2. Від'єднайте кабель від негативного виведення акумулятора.

3. За допомогою відповідного інструмента підтягніть основу лампи освітлення багажного відділення.

4. Від'єднайте роз'єм (1) джгута проводів лампи освітлення багажного відділення.

Увага:
Під час встановлення джгут проводів надійно з'єднується згідно з принципом «вставляти, доки не буде чути клацання для підтвердження».

5. За допомогою відповідного інструмента підніміть лампу (2) освітлення багажного відділення.

6. Встановлюйте в порядку, зворотному зняття.

Заміна підсвічування ящика рукавички

1. Відкрийте капот двигуна.

2. Від'єднайте кабель від негативного виведення акумулятора.

3. Відкрийте ящик для рукавичок.

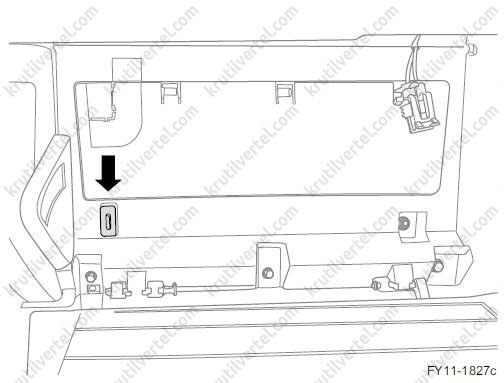

4. Підсуньте підсвічування ящика рукавички в зборі.

5. Від'єднайте роз'єм джгута проводів підсвічування ящика рукавички.

Увага:
Під час встановлення джгут проводів надійно з'єднується згідно з принципом «вставляти, доки не буде чути клацання для підтвердження».

6. Встановлюйте в порядку, зворотному зняття.

Заміна вимикача підсвічування ящика рукавички

1. Відкрийте капот двигуна.

2. Від'єднайте кабель від негативного виведення акумулятора.

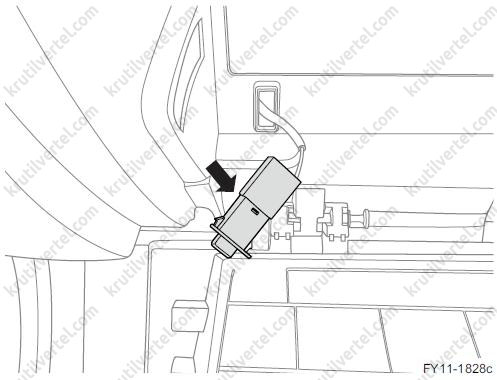

3. За допомогою відповідного інструмента підтягніть вимикач підсвічування ящика рукавички.

4. Від'єднайте роз'єм джгута проводів вимикача підсвічування ящика рукавички і зніміть вимикач підсвічування ящика рукавички.

Увага:
Під час встановлення джгут проводів надійно з'єднується згідно з принципом «вставляти, доки не буде чути клацання для підтвердження».

5. Встановлюйте в порядку, зворотному зняття.

Заміна комбінованого перемикача

Зняття

1. Відкрийте капот двигуна.

2. Від'єднайте кабель від негативного виведення акумулятора.

3. Зніміть кермо.

Увага:
Перед розбиранням переконайтеся, що колеса повернуті до центрального положення.

4. Зніміть нижній кожух кермової колонки у збиранні.

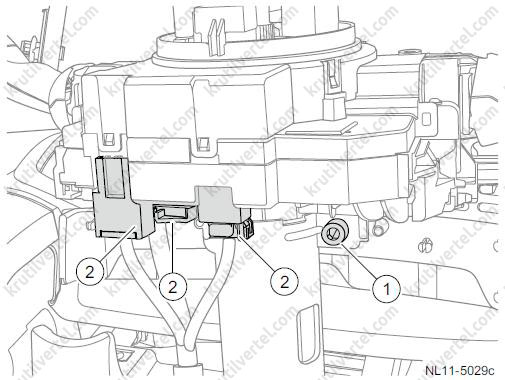

5. Від'єднайте роз'єм (2) джгута проводів комбінованого перемикача.

Увага:
- Перед зняттям комбінованого перемикача та кермової колонки внутрішнє кільце спірального кабелю слід закріпити хомутом, щоб уникнути його повороту після зняття.
- Після розбирання переконайтеся, що спіральний кабель комбінованого перемикача не повернутий, а через прозоре оглядове скло комбінованого перемикача видно половину шестерні.

6. За допомогою відповідного інструменту послабте болт кріплення (1) хомута комбінованого перемикача та зніміть комбінований перемикач.

Увага:
Під час розбирання позначте положення внутрішнього кільця комбінованого перемикача.

Встановлення

1. Повторно встановіть комбінований перемикач, встановіть хомут комбінованого перемикача на комбінований перемикач і затягніть болт кріплення (1) хомута комбінованого перемикача за допомогою відповідного інструменту (див. малюнок вище). Момент затягування: 6 Н·м.

Увага:
Усередині комбінованого перемикача знаходиться виступаючий настановний штифт, який при вставці повинен поєднуватися з пазом у рульовій колонці.

2. Підключіть роз'єм (2) джгута проводів комбінованого перемикача (див. малюнок вище).

Увага:
Джгут проводів надійно з'єднується згідно з принципом «вставляти, доки не буде чути клацання для підтвердження».

3. Встановіть нижній кожух кермової колонки у збиранні.

4. Встановіть кермо.

5. Приєднайте негативний кабель акумулятора.

6. Закрийте капот двигуна.

Заміна вимикача стоп-сигналів

Зняття

1. Відкрийте капот двигуна.

2. Від'єднайте кабель від негативного виведення акумулятора.

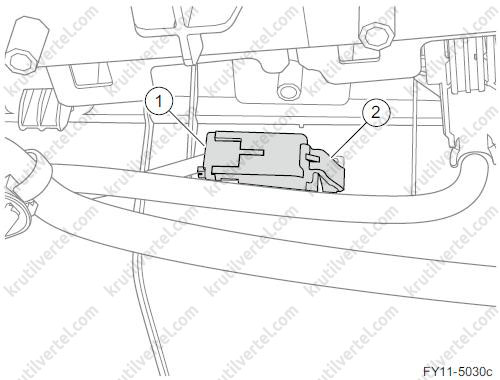

3. Від'єднайте роз'єм (1) джгута проводів вимикача стоп-сигналів.

4. Поверніть вимикач стоп-сигналів та витягніть його з хрестоподібного гнізда (2) кронштейна гальмівної педалі.

Встановлення

1. Рукою витягніть шток вимикача у крайнє верхнє положення (зі зусиллям 100 Н).

2. Повністю стисніть гальмівну педаль і одночасно поєднайте затискачі (2) на кінці вимикача стоп-сигналів з отворами в педалі гальма, злегка натисніть на затискачі та поверніть їх на 90° (див. малюнок вище).

3. Переконайтеся, що перемикач знаходиться у правильному положенні.

4. Після перевірки правильності встановлення вимикача обережно відпустіть гальмівну педаль (має чути клацання при від'єднанні штока вимикача від педалі).

5. Злегка натисніть на гальмівну педаль рукою (поки не перестане лунати звук розчеплення).

6. Підключіть роз'єм (1) джгута проводів вимикача стоп-сигналів (див. малюнок вище).

Увага:
Джгут проводів надійно з'єднується згідно з принципом «вставляти, доки не буде чути клацання для підтвердження».

7. Приєднайте негативний кабель акумулятора.

Заміна вимикача світлової аварійної сигналізації

Зняття

1. Відкрийте капот двигуна.

2. Від'єднайте кабель від негативного виведення акумулятора.

3. Зніміть кришку приладової панелі з боку водія в зборі.

4. Зніміть праву декоративну накладку панелі приладів.

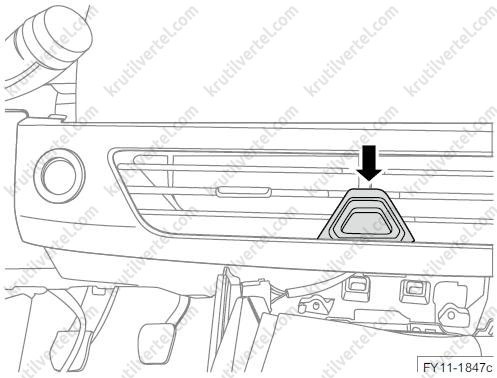

5. Від'єднайте роз'єм джгута проводів вимикача аварійної світлової сигналізації.

6. Від'єднайте кріпильний затискач посередині джгута проводів від правої декоративної накладки панелі приладів.

7. Від'єднайте вимикач світлової аварійної сигналізації від правої декоративної накладки приладової панелі.

Встановлення

1. Повторно встановіть вимикач світлової аварійної сигналізації на праву декоративну накладку приладової панелі.

2. Зафіксуйте кріпильний затискач у центрі джгута проводів на правій декоративній накладці панелі приладів. Відрегулюйте положення джгута проводів плавно нагору і переконайтеся, що довжина джгута проводів між роз'ємом і затискачем така сама, як була до розбирання.

Увага:
При установці не залишайте джгут проводів у нижній частині торцевої заглушки вимикача аварійної сигналізації, інакше вимикач буде піднятий зусиллям, що призведе до того, що нижня частина кнопки вимикача зачіпатиме вентиляційну панель і може застрягти.

3. Підключіть роз'єм джгута проводів вимикача аварійної світлової сигналізації.

Увага:
Джгут проводів надійно з'єднується згідно з принципом «вставляти, доки не буде чути клацання для підтвердження».

4. Повторно встановіть праву декоративну накладку панелі приладів.

5. Повторно встановіть торцеву кришку панелі приладів з боку водія у зборі.

6. Підключіть негативний кабель акумулятора.

7. Закрийте капот двигуна.

Заміна декоративного підсвічування

Зняття

1. Відкрийте капот двигуна.

2. Від'єднайте кабель від негативного виведення акумулятора.

3. Зніміть внутрішню захисну панель передніх дверей.

4. Від'єднайте роз'єм (1) джгута проводів декоративного підсвічування, натисніть і утримуйте пружину (2) і вийміть декоративне підсвічування з іншого боку внутрішньої захисної панелі дверей.

Встановлення

1. Закріпіть декоративне підсвічування в настановному положенні та переконайтеся, що пружина (2) на місці (див. малюнок вище).

2. Підключіть роз'єм (1) джгута проводів декоративного підсвічування (див. малюнок вище).

Увага:
Джгут проводів надійно з'єднується згідно з принципом «вставляти, доки не буде чути клацання для підтвердження».

3. Повторно встановіть внутрішню захисну панель передніх дверей.

4. Приєднайте негативний кабель акумулятора.

5. Закрийте капот двигуна.
