Система ременів безпеки Geely Xingyue / Tugella з 2019 року випуску (+ рестайлінг 2022)

3. Система ременів безпеки

Опис та принцип дії

Ремінь безпеки: Передні та задні сидіння автомобіля обладнані ременями безпеки, що є основним засобом захисту пасажирів. Ремінь безпеки утримує водія та пасажирів на місці та значно зменшує силу удару за наступних подій:

• Переднє зіткнення.
• Удар позаду.
• Бокове зіткнення.
• Перекидання автомобіля та зіткнення.

Всі автомобілі оснащені механізмом, що втягує, з функцією аварійного блокування. Ремені безпеки оснащені функцією автоматичного блокування. Функція блокування спрацьовує при повному витягуванні ременя безпеки механізму втягування. Функція блокування здатна запобігти витягуванню ременя безпеки на довжину, що перевищує гранично допустиму. Рекомендується використовувати функцію самоблокування для кріплення дитячого крісла. Функція може бути вимкнена при повному втягуванні ременя безпеки механізм втягування. Після скасування блокування ремінь безпеки розблокується. Після вимкнення блокування ремінь безпеки можна витягнути на необхідну довжину. Цей автомобіль також оснащується системою подушок безпеки, див. «Опис та принцип дії».

Контрольні лампи ременів безпеки: Контрольна лампа ременя безпеки знаходиться на панелі приладів. Вона нагадує водію та пасажиру про необхідність пристібання.

Дитячий утримуючий пристрій:

Увага:
- Заборонено застосовувати дитячий захисний пристрій, звернений назад, на пасажирському сидінні даного автомобіля. В іншому випадку при спрацюванні подушки безпеки пасажира можливе отримання серйозної травми дитиною, яка сидить у кріслі, обладнаному дитячим кріслом, що встановлюється проти напрямку руху. Якщо дитина перевозиться в дитячому утримувальному пристрої, встановленому на передньому сидінні за напрямком руху, відсуньте переднє пасажирське сидіння якнайдалі назад і тільки після цього встановлюйте дитячий утримуючий пристрій. Слідкуйте за тим, щоб розташування дитячого утримуючого пристрою не порушувало будь-яких вимог виробника. Детальнішу інформацію див. у «Дитячих захисних пристроях для автомобіля» у розділі «Сидіння та пристрої захисту» в посібнику користувача, а також у посібнику з застосування, що додається до дитячих захисних пристроїв.
- Дитяче крісло може встановлюватися тільки за напрямком руху.

Принцип роботи системи

Натягувач ременя безпеки водія, переднатягувач ременя безпеки водія: Модуль переднатягувача ременя безпеки водія або модуль переднатягувача ременя безпеки пасажира включає корпус, піропатрон і газогенератор. Запальник є частиною ланцюга активації переднатягувача ременя безпеки. Якщо фронтальний, бічний або задній удар автомобіля досить сильний, так що досягається граничне значення для запалювання, електронний блок керування подушками безпеки видасть команду на запалювання (сигнал струму), і струм потіче через піропатрон, станеться вибух газоутворюючої речовини. Згенерується велика кількість газу за короткий час. Газ, що утворюється в результаті реакції, негайно активує механізм втягування ременя безпеки, стягуючи ремінь. У роз'ємі джгута проводів електронного блоку управління подушками безпеки є перемички, що закорочують, для ланцюгів активації переднатягувачів ременів безпеки. Пластина короткого замикання призначена для виконання короткого замикання ланцюга активації переднатягувача ременя безпеки для запобігання випадковому спрацюванню переднатягувача ременя безпеки під час обслуговування.

Система передніх ременів безпеки: Система передніх ременів безпеки складається з ременів безпеки пасажира та водія з переднатягувачами та втягуючими механізмами, датчика присутності пасажира та двох датчиків у замках ременів безпеки. Датчик присутності пасажира використовується визначення наявності пасажира на пасажирському сидінні. Якщо датчик визначає, що пасажира на сидінні немає, то контрольна лампочка пасажирського ременя безпеки згасне. Два датчики, які знаходяться в замках передніх ременів безпеки, використовуються для керування контрольними лампами та звуковим сигналом ременів безпеки.

1. Попереджувальний індикатор ременя безпеки водія:

Якщо режим живлення пускового перемикача знаходиться в режимі ON, якщо ремінь водійського сидіння не пристебнутий, а електронний блок управління подушками безпеки (ACU) виявив стан ременя сидіння водія і відправляє сигнал на панель приладів за допомогою CAN-шини, починає блимати контрольна лампа ременя безпеки водійського сидіння на комбінації оповіщення водія про необхідність пристебнути ремінь безпеки сидіння водія.

2. Контрольна лампа ременя безпеки пасажира:

Якщо після включення запалювання датчик присутності пасажира визначає, що пасажирське сидіння зайняте, відправляє сигнал на блок ACU. Блок ACU визначає стан ременя безпеки пасажира та, у свою чергу, відправляє ще один сигнал у складання комбінації приладів. Комбінація приладів у зборі керує контрольною лампою ременя безпеки пасажира: загоряється або гасне.

Система задніх ременів безпеки: До складу системи задніх ременів безпеки входять такі компоненти:

• Задній лівий і задній правий механізми, що втягують; втягуючий механізм ременя безпеки розташований під облицювальною панеллю задньої полиці, а нижня частина ременя безпеки закріплена на підлозі.
• Замок ременя безпеки заднього сидіння зафіксовано на підлозі.

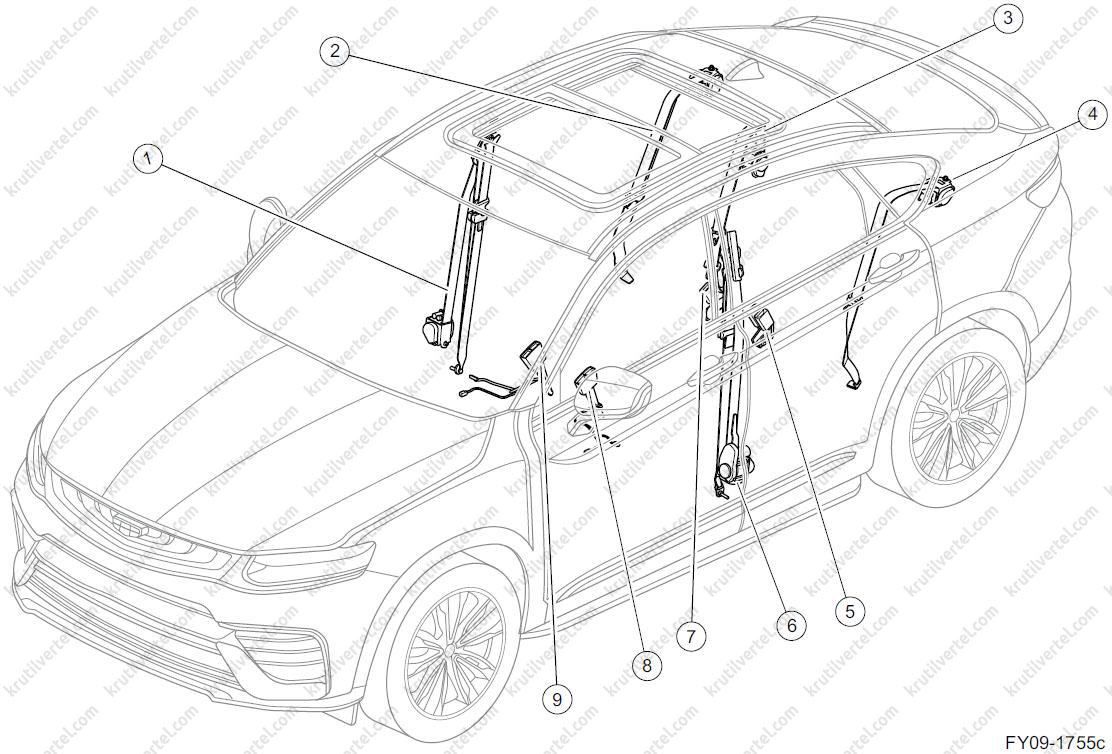

Розташування компонентів

1. Переднатягувач пасажирського ременя безпеки.
2. Правий задній ремінь безпеки.
3. Задній середній пас безпеки в зборі.
4. Лівий задній ремінь безпеки.
5. Замок заднього лівого ременя безпеки.
6. Переднатягувач ременя безпеки водія.
7. Замок заднього правого ременя безпеки.
8. Замок ременя безпеки переднього лівого сидіння.
9. Замок ременя безпеки переднього правого сидіння.

Діагностична інформація та процедури

Опис діагностики

Перед тим, як розпочинати діагностику несправностей ременя безпеки з переднатягувачем, вивчіть розділи «Опис та принцип дії» та «Принцип роботи системи». Вони допоможуть вам ознайомитися з пристроєм і принципом роботи ременя безпеки з переднатягувачем, визначити правильну послідовність етапів діагностики і, що ще важливіше, дозволять визначити, чи є стан, який описує власник автомобіля, ознакою несправності або особливістю роботи системи. Діагностика несправностей ременів безпеки з натягувачем повинна завжди починатися з п. "Зовнішній огляд", який допоможе спеціалістам з ремонту вибрати наступний логічний етап діагностики несправностей.

Вміння правильно користуватися технологічними картами діагностики скорочує час, необхідний для пошуку несправності, і дозволяє уникнути помилок щодо несправних компонентів і деталей.

Зовнішній огляд

1. Перед ремонтом перевірте ознаки несправностей, про які повідомляє клієнт.

2. Перевірте видимі та доступні компоненти системи на наявність явних пошкоджень або станів, які могли спровокувати появу несправності, наприклад:

• Перевірте, чи нормальний тиск повітря в шинах.
• Перевірте, чи є явні ознаки механічних або електричних пошкоджень.
• Перевірте, чи ослаблений болт головки рухомого з'єднання валу та кріпильний болт на кріпильному кронштейні рульової колонки з підсилювачем у зборі, а також переконайтеся у відсутності слідів зняття на мітці моменту та поверхні гайки. У разі виявлення замініть або відремонтуйте відповідні компоненти.

3. Перевірте джгут проводів та роз'єми, переконайтеся, що вони не ослаблені, на них немає пошкоджень, слідів зносу та старіння матеріалу.

Зняття та встановлення

Заміна переднього ременя безпеки

Зняття

1. Від'єднайте провід від негативного виведення акумулятора.

2. Зніміть панель середньої стійки.

3. Посуньте переднє сидіння вперед до максимального положення.

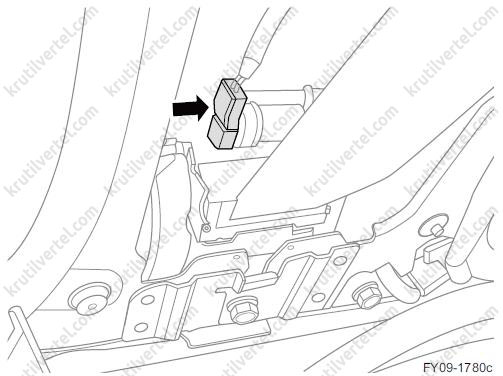

4. Від'єднайте роз'єм джгута проводів втягуючого механізму ременя безпеки.

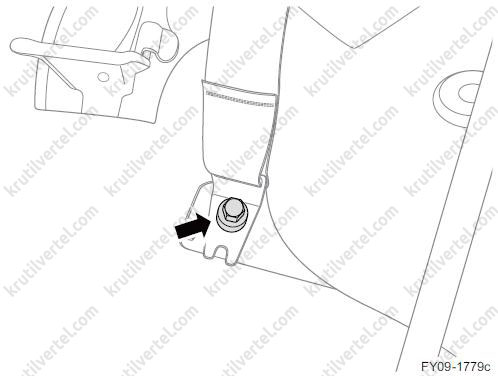

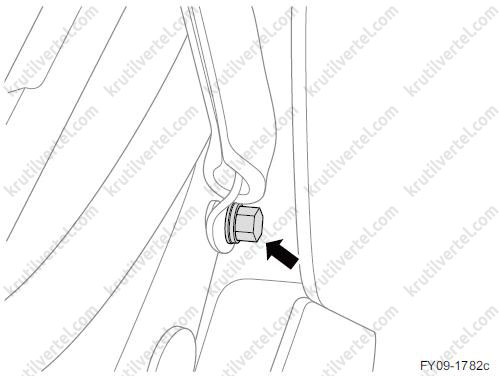

5. Відкрутіть один болт з нижньої точки кріплення переднього сидіння.

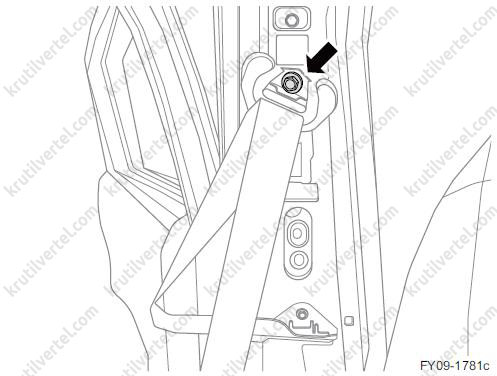

6. Відкрутіть один болт з верхньої точки кріплення переднього сидіння.

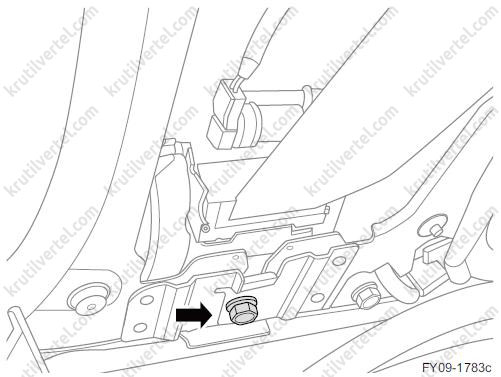

7. Викрутіть один болт переднатягувача ременя безпеки та зніміть ремінь безпеки переднього сидіння.

Встановлення

1. Розташуйте ремінь безпеки переднього сидіння в установочному положенні та затягніть один кріпильний болт переднатягувача ременя безпеки. Момент затягування: 45 Н·м.

2. Затягніть один болт у верхній точці переднього сидіння. Момент затягування: 45 Н·м.

3. Затягніть один болт у нижній точці кріплення переднього сидіння. Момент затягування: 45 Н·м.

Увага:
Перевірте, чи плавно втягується та витягується ремінь безпеки сидіння.

4. Підключіть роз'єм джгута проводів втягуючого механізму переднього ременя безпеки.

Увага:
Джгут проводів надійно з'єднується згідно з принципом «вставляти, доки не буде чути клацання для підтвердження».

5. Повторно встановіть панель середньої стійки.

6. Перемістіть сидіння в належне положення.

7. Підключіть провід до негативного виведення акумулятора.

Заміна замка переднього ременя безпеки у зборі

Зняття

1. Від'єднайте провід від негативного виведення акумулятора.

2. Зніміть переднє сидіння.

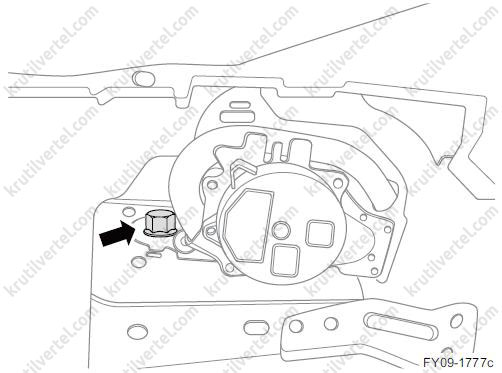

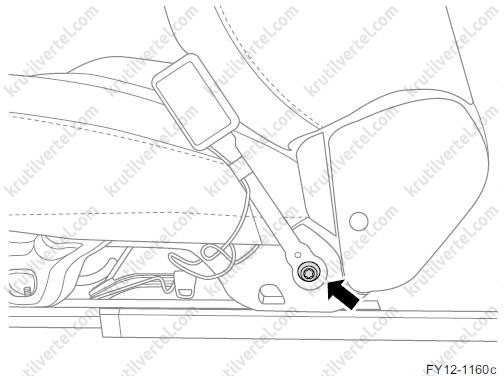

3. Відкрутіть одну гайку замка переднього ременя безпеки.

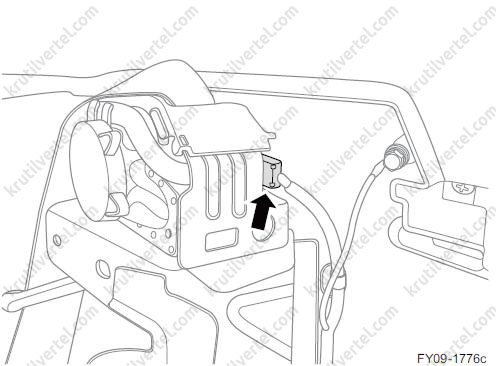

4. Від'єднайте три затискачі джгута проводів замка переднього ременя безпеки та зніміть замок переднього ременя безпеки.

Встановлення

1. Встановіть замок ременя переднього сидіння в зборі в установче положення і закріпіть один болт замка ременя безпеки переднього сидіння в зборі. Момент затягування: 9 Н·м.

Увага:
Переконайтеся, що замок встановлений належним чином із нижньою пластиною.

2. Підключіть роз'єм джгута проводів до замку заднього бокового ременя безпеки.

3. Повторно встановіть переднє сидіння.

4. Підключіть провід до негативного виведення акумулятора.

Заміна регулятора висоти переднього ременя безпеки

1. Зніміть панель середньої стійки.

2. Зніміть передній пас безпеки.

3. Викрутіть один болт регулятора висоти ременя безпеки та від'єднайте регулятор висоти ременя безпеки від верхньої облицювальної панелі стійки в зборі.

4. Встановлюйте в порядку, зворотному зняття.

Заміна втягуючого механізму заднього ременя безпеки

Зняття

1. Від'єднайте провід від негативного виведення акумулятора.

2. Зніміть нижню декоративну накладку дверей.

3. Зніміть панель задньої стійки.

4. Зніміть декоративну накладку багажника.

5. Від'єднайте роз'єм джгута проводів переднатягувача ременя безпеки.

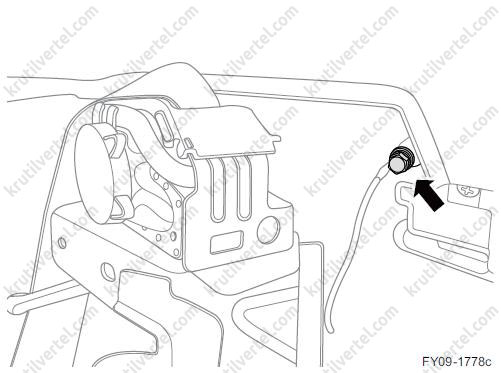

6. Зніміть болт "маси" джгута проводів переднатягувача ременя безпеки.

7. Відкрутіть один болт з нижньої точки кріплення заднього сидіння.

8. Викрутіть один болт з переднього ременя безпеки заднього сидіння і зніміть ремінь безпеки.

Встановлення

1. Повторно встановіть нижню декоративну накладку дверей.

2. Попередньо встановіть ремінь заднього сидіння, підключіть роз'єм джгута проводів натягувача ременя безпеки заднього сидіння.

Увага:
Джгут проводів надійно з'єднується згідно з принципом «вставляти, доки не буде чути клацання для підтвердження».

3. Затягніть один болт кріплення ременя безпеки заднього сидіння. Момент затягування: 40 Н·м.

4. Затягніть один болт з нижньої точки кріплення заднього сидіння. Момент затягування: 40 Н·м.

5. Затягніть болт «маси» джгута проводів втягуючого механізму ременя заднього сидіння. Момент затягування: 9 Н·м.

6. Повторно встановіть панель задньої стійки.

7. Повторно встановіть декоративну накладку багажника у зборі.

8. Підключіть провід до негативного виведення акумулятора.

Заміна замка заднього ременя безпеки у зборі

Зняття

1. Від'єднайте провід від негативного виведення акумулятора.

2. Відкиньте подушку заднього сидіння.

3. Від'єднайте роз'єм джгута проводів від замку заднього бокового ременя безпеки.

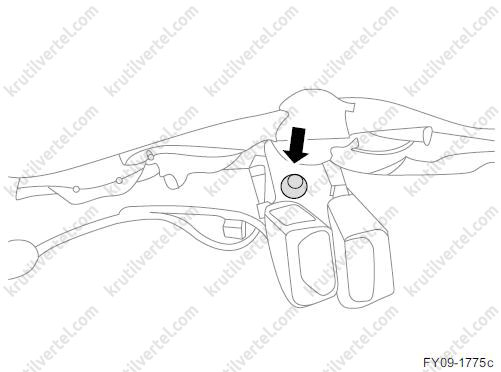

4. Викрутіть один болт із замка ременя безпеки заднього сидіння і зніміть замок ременя безпеки в зборі.

Встановлення

1. Встановіть замок ременя заднього сидіння у зборі в установче положення та закріпіть один кріпильний болт замка ременя безпеки заднього сидіння у зборі. Момент затягування: 45 Н·м.

Увага:
Переконайтеся, що замок встановлений належним чином із нижньою пластиною.

2. Підключіть роз'єм джгута проводів до замку заднього бокового ременя безпеки.

3. Повторно встановіть подушку заднього сидіння.

4. Підключіть провід до негативного виведення акумулятора.
