8. Панель приладів, допоміжна панель приладів та консоль

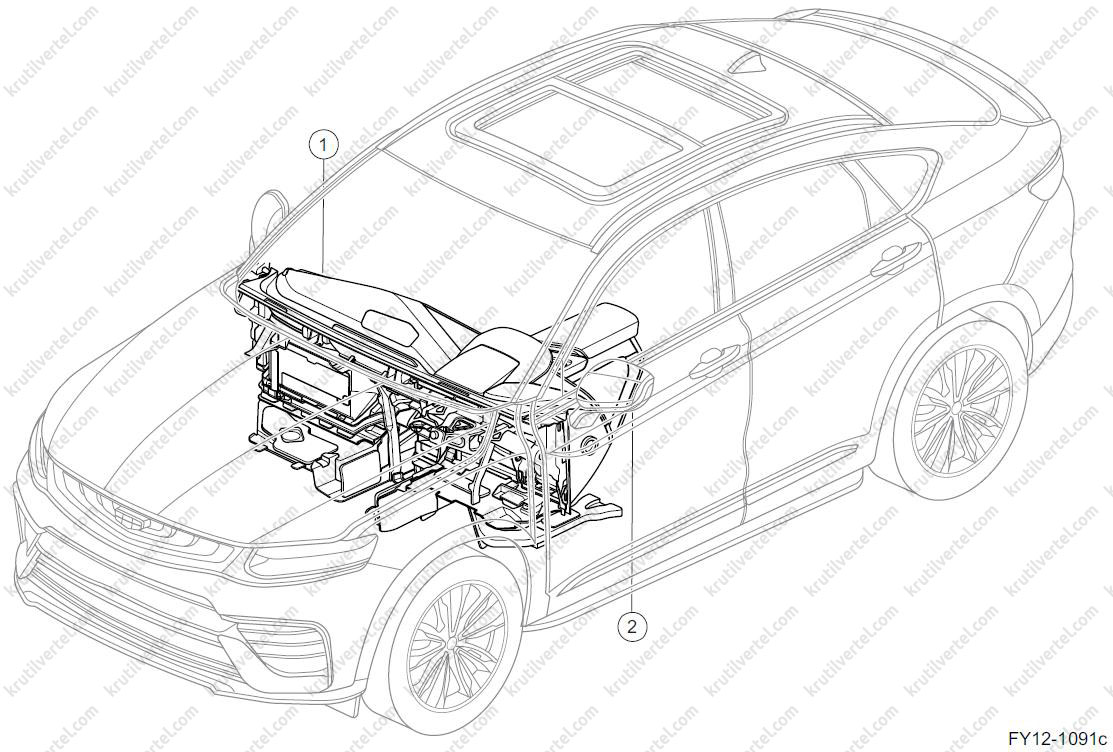

Розташування компонентів

панель приладів Geely Xingyue з 2019 року, консоль Geely Tugella з 2019 панель приладів Джилі Тугелла з 2019 року

  1. Панель приладів у зборі.
  2. Консоль у зборі.

Заміна нижньої лівої перегородки панелі приладів у зборі

Зняття

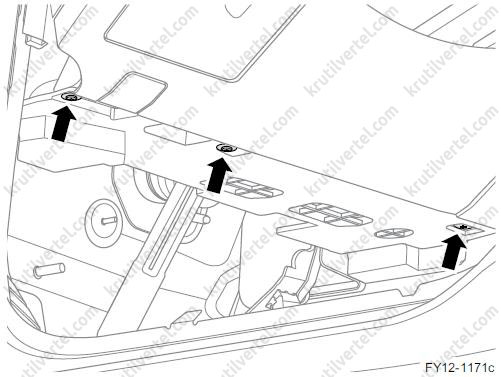

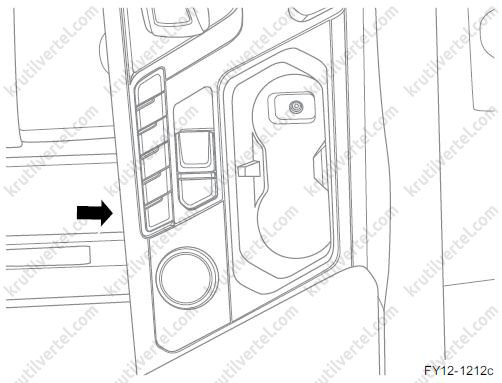

Відверніть три засувки панелі приладів нижньої лівої захисної пластини панелі приладів і від'єднайте ліву нижню перегородку приладової панелі в зборі.

панель приладів Geely Xingyue з 2019 року, консоль Geely Tugella з 2019 панель приладів Джилі Тугелла з 2019 року

Встановлення

Клацніть праву нижню перегородку панелі приладів і закріпіть три клямки правої нижньої перегородки панелі приладів у зборі

Заміна правої нижньої перегородки приладової панелі в зборі

Зняття

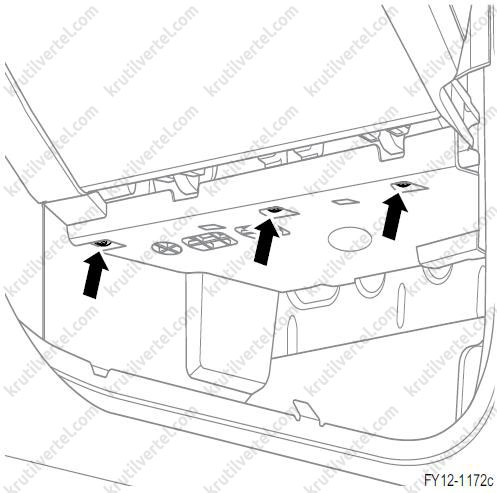

Відверніть три засувки панелі приладів нижньої правої захисної пластини приладової панелі та від'єднайте нижню праву перегородку приладової панелі в зборі.

панель приладів Geely Xingyue з 2019 року, консоль Geely Tugella з 2019 панель приладів Джилі Тугелла з 2019 року

Встановлення

Клацніть праву нижню перегородку панелі приладів і закріпіть три клямки правої нижньої перегородки панелі приладів у зборі.

Заміна облицювальної кришки проекційного дисплея у зборі

Зняття

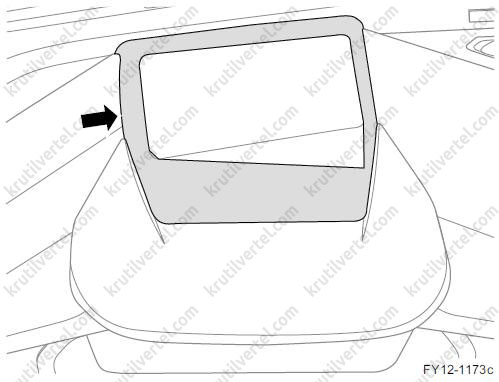

Зніміть кришку проекційного дисплея в зборі.

панель приладів Geely Xingyue з 2019 року, консоль Geely Tugella з 2019 панель приладів Джилі Тугелла з 2019 року

Встановлення

Зафіксуйте кришку проекційного дисплея в зборі.

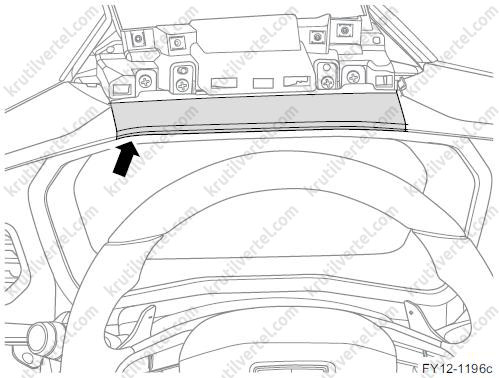

Заміна верхньої кришки панелі приладів у зборі

1. Зніміть кришку проекційного дисплея в зборі.

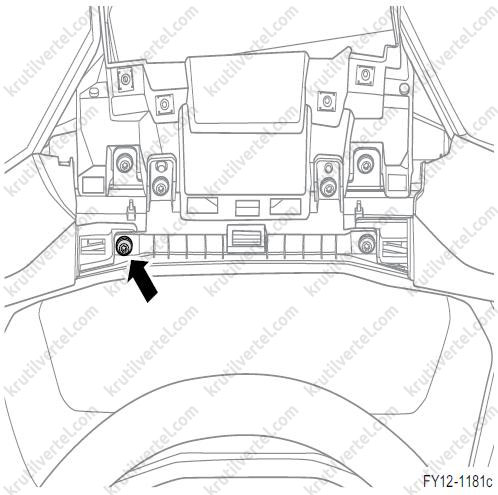

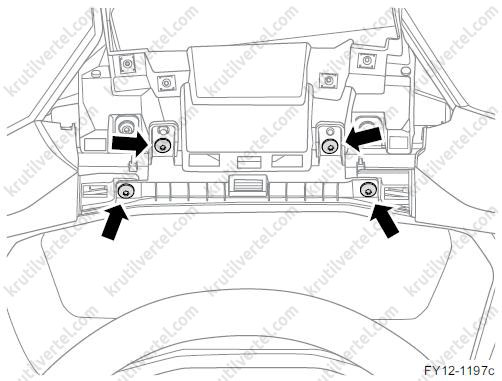

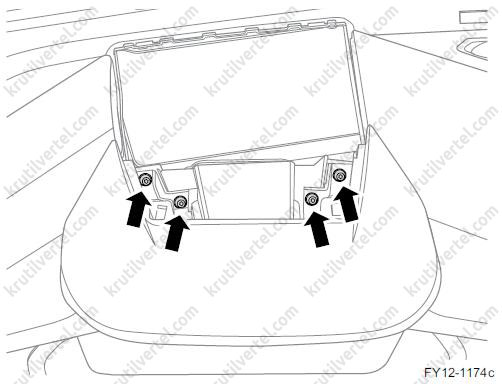

2. Викрутіть чотири кріпильні болти верхньої кришки приладової панелі у зборі та зніміть верхню кришку приладової панелі у зборі.

Примітка:
Момент затягування під час встановлення: 2 Н·м.

панель приладів Geely Xingyue з 2019 року, консоль Geely Tugella з 2019 панель приладів Джилі Тугелла з 2019 року

3. Встановлюйте в порядку, зворотному зняття.

Заміна торцевої кришки панелі приладів з боку водія в зборі

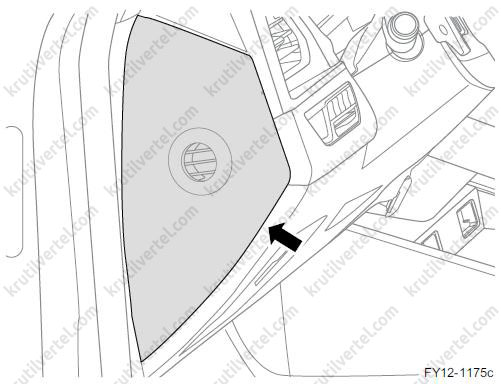

1. Зніміть кришку приладової панелі з боку водія в зборі.

панель приладів Geely Xingyue з 2019 року, консоль Geely Tugella з 2019 панель приладів Джилі Тугелла з 2019 року

2. Встановлюйте в порядку, зворотному зняття.

Заміна торцевої кришки панелі приладів з боку переднього пасажира в зборі

1. Від'єднайте провід від негативного виведення акумулятора.

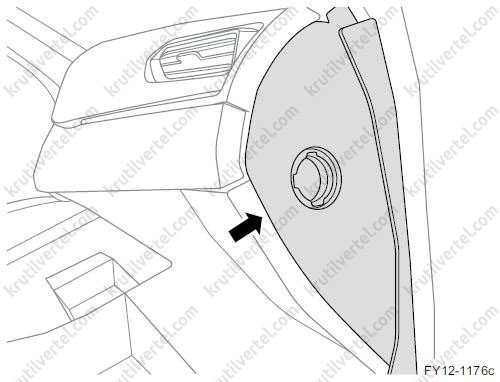

2. Зніміть кришку приладової панелі з боку переднього пасажира в зборі.

панель приладів Geely Xingyue з 2019 року, консоль Geely Tugella з 2019 панель приладів Джилі Тугелла з 2019 року

3. Встановлюйте в порядку, зворотному зняття.

Заміна панелі лівого повітряного дефлектора панелі приладів у зборі

1. Зніміть кришку приладової панелі з боку водія в зборі.

2. Зніміть кришку проекційного дисплея в зборі.

3. Зніміть верхню кришку панелі приладів у зборі.

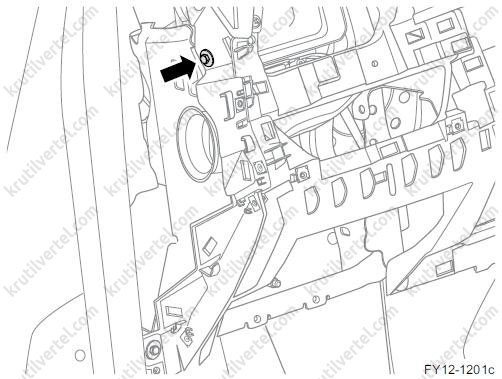

4. Викрутіть болт лівої сторони лівого повітряного дефлектора приладової панелі в зборі.

Примітка:
Момент затягування під час встановлення: 2 Н·м.

панель приладів Geely Xingyue з 2019 року, консоль Geely Tugella з 2019 панель приладів Джилі Тугелла з 2019 року

5. Зніміть центральну декоративну стрічку панелі приладів у зборі.

панель приладів Geely Xingyue з 2019 року, консоль Geely Tugella з 2019 панель приладів Джилі Тугелла з 2019 року

6. Викрутіть болт з правого боку лівого повітряного дефлектора приладової панелі у зборі та зніміть лівий повітряний дефлектор приладової панелі у зборі.

Примітка:
Момент затягування під час встановлення: 2 Н·м.

панель приладів Geely Xingyue з 2019 року, консоль Geely Tugella з 2019 панель приладів Джилі Тугелла з 2019 року

7. Встановлюйте в порядку, зворотному зняття.

Заміна лівої декоративної накладки панелі приладів у зборі

1. Від'єднайте провід від негативного виведення акумулятора.

2. Зніміть блок перемикачів панелі приладів.

3. Зніміть кришку приладової панелі з боку водія в зборі.

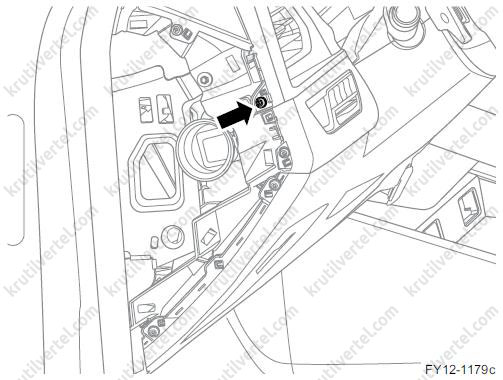

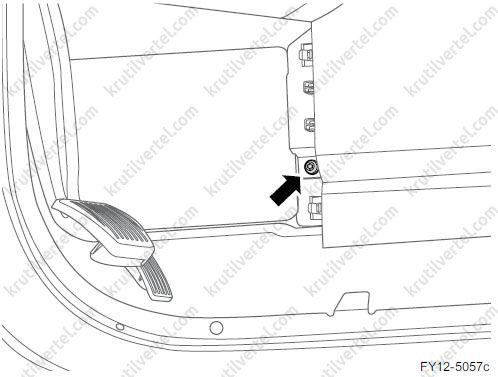

4. Викрутіть болт лівого повітряного дефлектора приладової панелі в зборі і зніміть ліву декоративну кришку приладової панелі в зборі.

Примітка:
Момент затягування під час встановлення: 2 Н·м.

панель приладів Geely Xingyue з 2019 року, консоль Geely Tugella з 2019 панель приладів Джилі Тугелла з 2019 року

5. Встановлюйте в порядку, зворотному зняття.

Заміна правої декоративної накладки панелі приладів у зборі

Зняття

1. Від'єднайте провід від негативного виведення акумулятора.

2. Зніміть кришку приладової панелі з боку переднього пасажира в зборі.

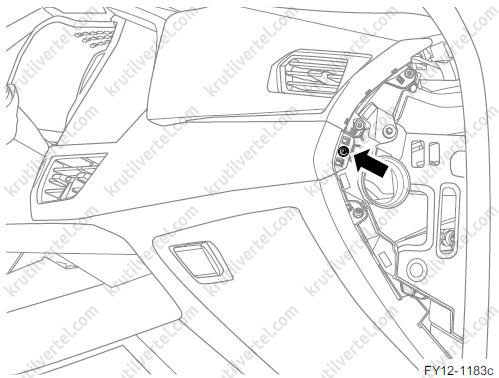

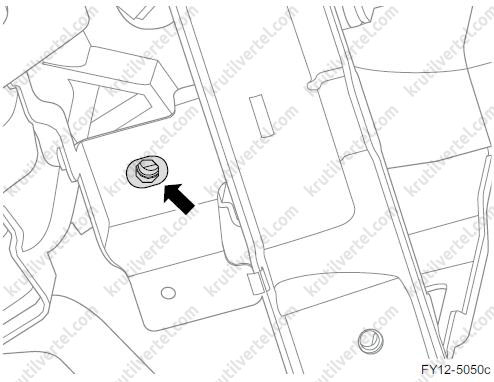

3. Викрутіть один болт правої декоративної накладки панелі приладів у зборі та зніміть праву декоративну накладку приладової панелі у зборі.

панель приладів Geely Xingyue з 2019 року, консоль Geely Tugella з 2019 панель приладів Джилі Тугелла з 2019 року

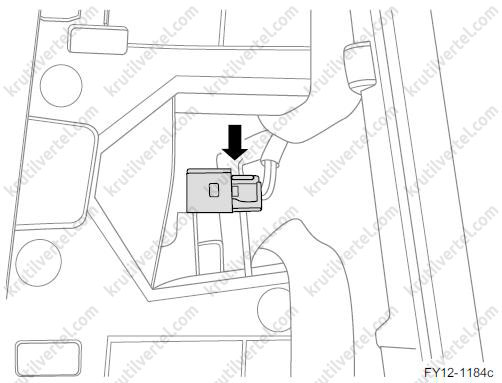

4. Від'єднайте роз'єм джгута проводів перемикача аварійної сигналізації.

панель приладів Geely Xingyue з 2019 року, консоль Geely Tugella з 2019 панель приладів Джилі Тугелла з 2019 року

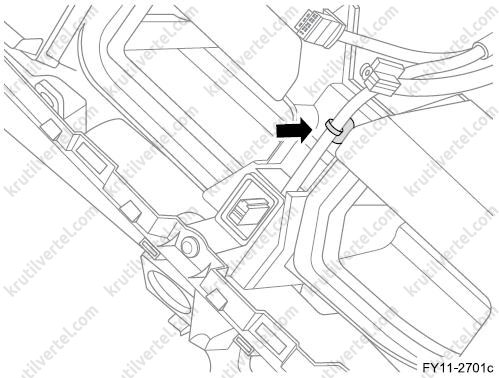

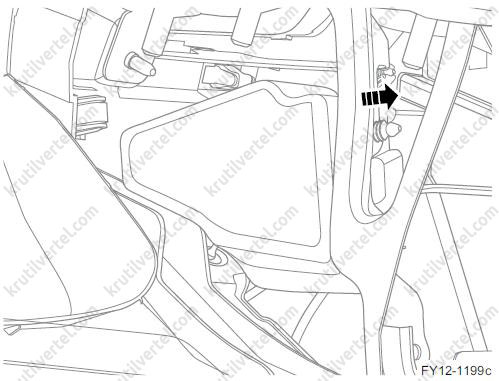

5. Від'єднайте кріпильний затискач у центрі джгута проводів від правої декоративної накладки панелі приладів.

панель приладів Geely Xingyue з 2019 року, консоль Geely Tugella з 2019 панель приладів Джилі Тугелла з 2019 року

6. Від'єднайте роз'єм джгута проводів перемикача пуску/зупинки двигуна та зніміть декоративну накладку приладової панелі у зборі.

панель приладів Geely Xingyue з 2019 року, консоль Geely Tugella з 2019 панель приладів Джилі Тугелла з 2019 року

Встановлення

1. Підключіть роз'єм джгута проводів перемикача пуску/зупинки двигуна.

Увага:
Джгут проводів надійно з'єднується згідно з принципом «вставляти, доки не буде чути клацання для підтвердження».

2. Зафіксуйте кріпильний затискач у центрі джгута проводів до правої декоративної накладки панелі приладів. Відрегулюйте положення джгута проводів плавно нагору і переконайтеся, що довжина джгута проводів між роз'ємом і затискачем така сама, як була до розбирання.

Увага:
При установці не залишайте джгут проводів у нижній частині кінцевої заглушки вимикача аварійної сигналізації, інакше вимикач буде піднятий зусиллям, що призведе до того, що нижня частина кнопки перетинатиметься з вентиляційною панеллю та застрягне.

панель приладів Geely Xingyue з 2019 року, консоль Geely Tugella з 2019 панель приладів Джилі Тугелла з 2019 року

3. Підключіть роз'єм джгута проводів вимикача аварійної сигналізації та зафіксуйте праву декоративну накладку приладової панелі у зборі.

Увага:
Джгут проводів надійно з'єднується згідно з принципом «вставляти, доки не буде чути клацання для підтвердження».

4. Затягніть один болт правої декоративної накладки панелі приладів у зборі. Момент затягування: 2 Н·м.

5. Повторно встановіть торцеву кришку панелі приладів з боку переднього пасажира в зборі.

6. Підключіть провід до негативного виведення акумулятора.

Заміна нижньої лівої захисної накладки панелі приладів

Зняття

1. Від'єднайте провід від негативного виведення акумулятора.

2. Зніміть блок перемикачів панелі приладів.

3. Зніміть кришку приладової панелі з боку водія в зборі.

4. Зніміть декоративну ліву накладку з панелі приладів.

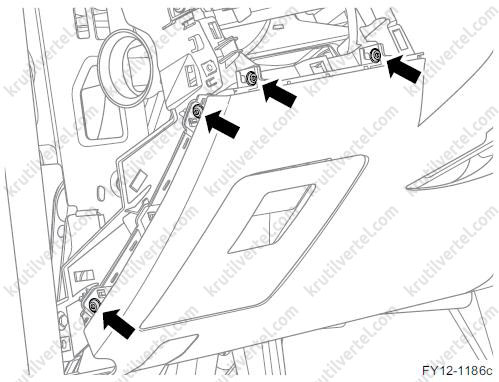

5. Відкрутіть чотири болти кріплення панелі приладів нижньої лівої захисної пластини приладової панелі і від'єднайте ліву нижню захисну накладку приладової панелі в зборі.

панель приладів Geely Xingyue з 2019 року, консоль Geely Tugella з 2019 панель приладів Джилі Тугелла з 2019 року

Встановлення

1. Зафіксуйте ліву нижню захисну пластину приладової панелі у зборі та затягніть чотири кріпильні болти нижньої лівої захисної пластини приладової панелі у зборі. Момент затягування: 2 Н·м.

Увага:
Переконайтеся, що зазор між захисною пластиною та панеллю приладів рівномірний.

2. Повторно встановіть ліву декоративну накладку панелі приладів у зборі.

3. Повторно встановіть торцеву кришку панелі приладів з боку водія в зборі.

4. Повторно встановіть блок перемикачів панелі приладів.

5. Підключіть провід до негативного виведення акумулятора.

Заміна правої нижньої захисної кришки в зборі

Зняття

1. Від'єднайте провід від негативного виведення акумулятора.

2. Зніміть ліве та праве передні сидіння.

3. Зніміть ліву нижню перегородку панелі приладів.

4. Зніміть праву нижню перегородку панелі приладів.

5. Зніміть консоль у зборі.

6. Зніміть блок перемикачів панелі приладів.

7. Зніміть кришку приладової панелі з боку водія.

8. Зніміть декоративну кришку панелі приладів у зборі.

9. Зніміть нижню ліву захисну накладку панелі приладів у зборі.

10. Зніміть кришку приладової панелі в зборі переднього пасажира.

11. Зніміть праву декоративну накладку панелі приладів у зборі.

12. Зніміть кришку ящика рукавички в зборі.

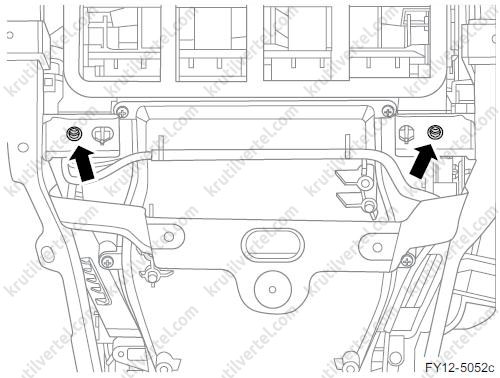

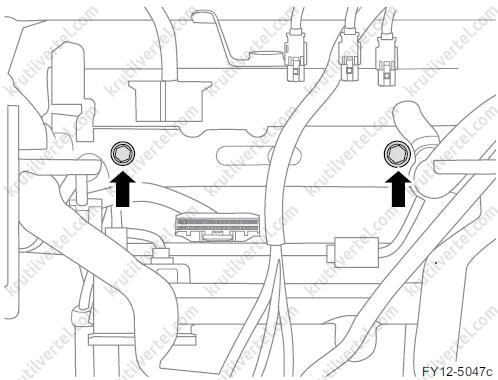

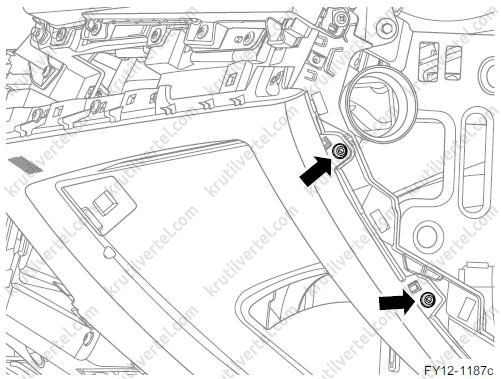

13. Викрутіть два болти з правого боку правої нижньої захисної пластини в зборі і зніміть праву нижню захисну пластину в зборі.

Примітка:
Момент затягування під час встановлення: 2 Н·м.

панель приладів Geely Xingyue з 2019 року, консоль Geely Tugella з 2019 панель приладів Джилі Тугелла з 2019 року

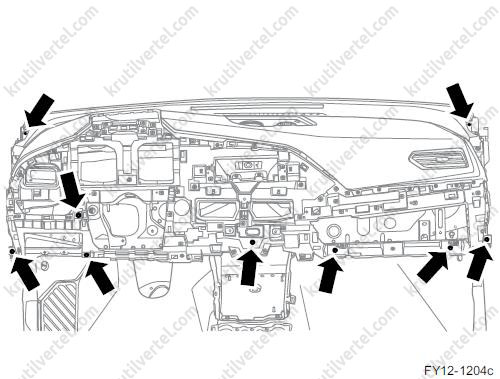

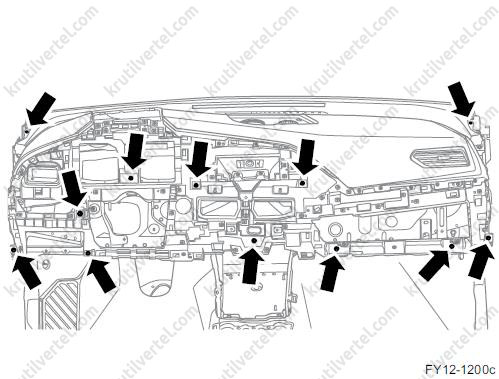

14. Викрутіть 16 болтів кріплення правої нижньої захисної пластини у зборі.

Примітка:
Момент затягування під час встановлення: 2 Н·м.

панель приладів Geely Xingyue з 2019 року, консоль Geely Tugella з 2019 панель приладів Джилі Тугелла з 2019 року

Встановлення

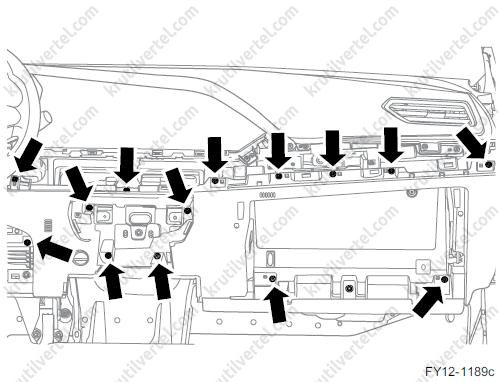

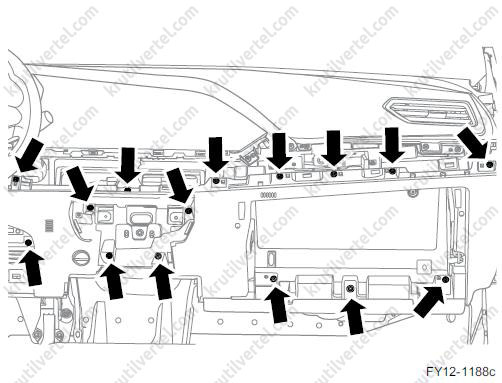

1. Затягніть 14 болтів кріплення в передній частині правої нижньої захисної пластини в зборі. Момент затягування: 2 Н·м.

панель приладів Geely Xingyue з 2019 року, консоль Geely Tugella з 2019 панель приладів Джилі Тугелла з 2019 року

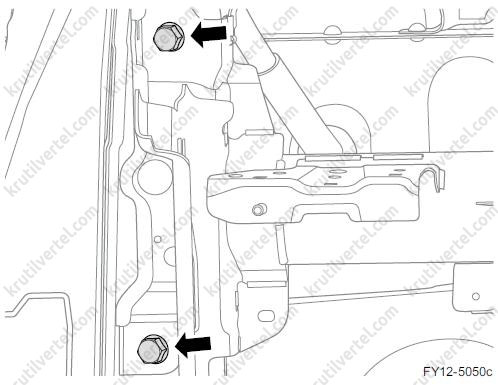

2. Затягніть два болти з правого боку правої нижньої захисної пластини в зборі. Момент затягування: 2 Н·м.

панель приладів Geely Xingyue з 2019 року, консоль Geely Tugella з 2019 панель приладів Джилі Тугелла з 2019 року

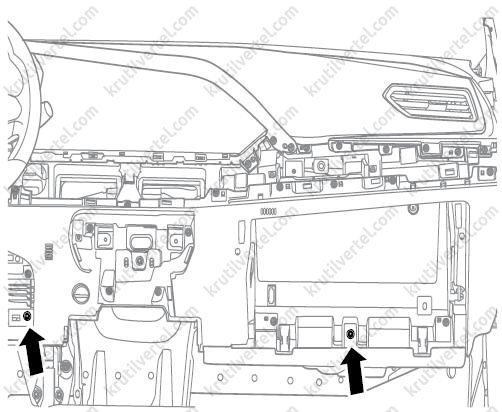

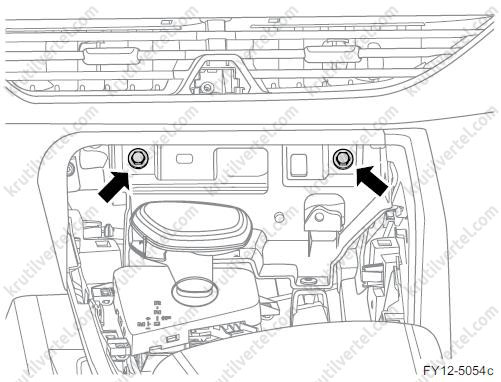

3. Затягніть два болти в передній частині правої нижньої захисної пластини в зборі. Момент затягування: 5 Н·м.

панель приладів Geely Xingyue з 2019 року, консоль Geely Tugella з 2019 панель приладів Джилі Тугелла з 2019 року

4. Повторно встановіть ящик для рукавичок.

5. Подальшу установку робіть у порядку, зворотному зняттю.

Заміна кришки ящика рукавички в зборі

Зняття

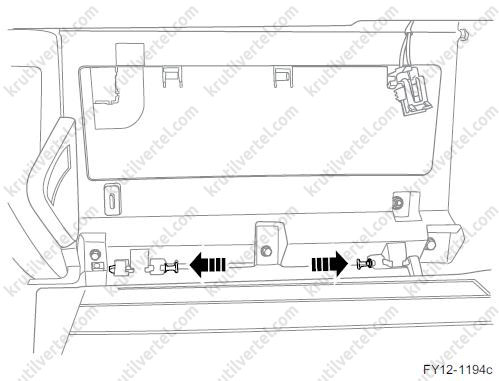

1. Відкрийте ящик рукавички та від'єднайте фіксатор та демпферний штифт ящика рукавичок.

панель приладів Geely Xingyue з 2019 року, консоль Geely Tugella з 2019 панель приладів Джилі Тугелла з 2019 року

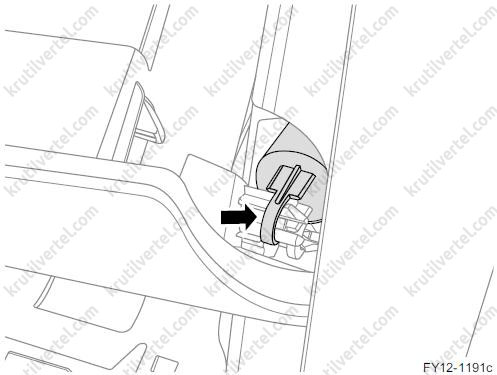

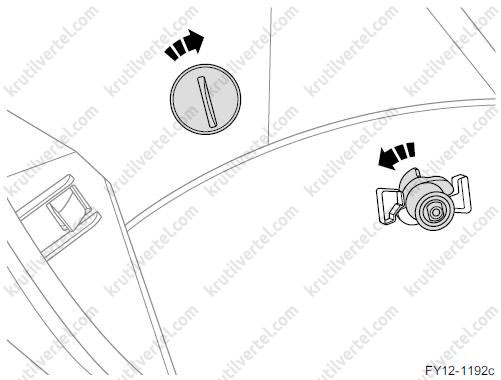

2. Переверніть проти годинникової стрілки обмежувач відкривання ящика рукавички і зніміть обмежувач відкривання ящика рукавички.

панель приладів Geely Xingyue з 2019 року, консоль Geely Tugella з 2019 панель приладів Джилі Тугелла з 2019 року

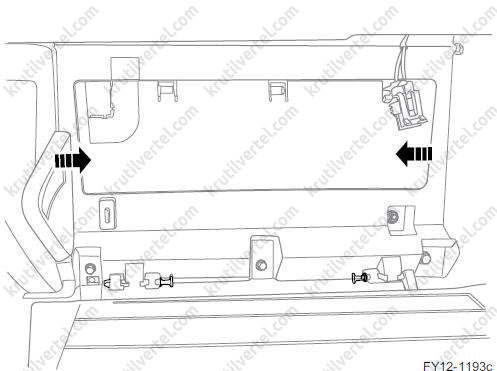

3. Вийміть штифт ящика рукавички на приладовій панелі та зніміть ящик рукавички.

панель приладів Geely Xingyue з 2019 року, консоль Geely Tugella з 2019 панель приладів Джилі Тугелла з 2019 року

Встановлення

1. Розмістіть ящик рукавички у монтажному положенні та вставте штифт ящика рукавичок.

панель приладів Geely Xingyue з 2019 року, консоль Geely Tugella з 2019 панель приладів Джилі Тугелла з 2019 року

2. Повторно встановіть обмежувач відкривання ящика рукавички і поверніть проти годинникової стрілки для фіксації обмежувача.

панель приладів Geely Xingyue з 2019 року, консоль Geely Tugella з 2019 панель приладів Джилі Тугелла з 2019 року

3. З'єднайте фіксатор та демпферний штифт ящика рукавички.

Заміна заглушки комбінації приладів у зборі

Зняття

1. Зніміть кришку проекційного дисплея в зборі.

2. Зніміть верхню кришку панелі приладів у зборі.

3. Зніміть центральну декоративну стрічку панелі приладів у зборі.

панель приладів Geely Xingyue з 2019 року, консоль Geely Tugella з 2019 панель приладів Джилі Тугелла з 2019 року

4. Витягніть чотири болти декоративної кришки панелі приладів та зніміть декоративну кришку панелі приладів.

панель приладів Geely Xingyue з 2019 року, консоль Geely Tugella з 2019 панель приладів Джилі Тугелла з 2019 року

Встановлення

1. Закріпіть у центрувальному отворі декоративної накладки панелі приладів установковий штифт і затягніть чотири болта кріплення декоративної накладки панелі приладів. Момент затягування: 2 Н·м.

Увага:
Затягніть болти в перехресному порядку.

2. Зафіксуйте центральну декоративну стрічку панелі приладів у зборі.

3. Повторно встановіть верхню кришку панелі приладів у зборі.

4. Повторно встановіть облицювальну кришку проекційного дисплея.

Заміна колінного валика панелі приладів з боку водія в зборі

Зняття

1. Зніміть нижній кожух кермової колонки.

2. Зніміть колінний валик водія у панелі приладів.

панель приладів Geely Xingyue з 2019 року, консоль Geely Tugella з 2019 панель приладів Джилі Тугелла з 2019 року

Встановлення

1. Зафіксуйте колінний валик водія панелі приладів у зборі в поперечину панелі приладів.

панель приладів Geely Xingyue з 2019 року, консоль Geely Tugella з 2019 панель приладів Джилі Тугелла з 2019 року

2. Повторно встановіть нижній кожух кермової колонки.

Заміна панелі приладів у зборі

Зняття

1. Від'єднайте провід від негативного виведення акумулятора.

2. Зніміть ліве та праве передні сидіння.

3. Зніміть верхній кожух кермової колонки.

4. Зніміть нижній кожух кермової колонки.

5. Зніміть кермо.

6. Зніміть ліву нижню перегородку панелі приладів.

7. Зніміть праву нижню перегородку панелі приладів.

8. Зніміть консоль у зборі.

9. Зніміть кришку приладової панелі з боку водія в зборі.

10. Зніміть кришку приладової панелі з боку переднього пасажира в зборі.

11. Зніміть кришку проекційного дисплея в зборі.

12. Зніміть верхню кришку панелі приладів у зборі.

13. Зніміть панель лівого повітряного дефлектора панелі приладів.

14. Зніміть блок перемикачів панелі приладів.

15. Зніміть декоративну ліву накладку з панелі приладів.

16. Зніміть праву декоративну накладку з приладів.

17. Зніміть ліву нижню захисну кришку панелі приладів у зборі.

18. Зніміть кришку ящика рукавички в зборі.

19. Зніміть розетку.

20. Зніміть нижню праву захисну кришку в зборі.

21. Зніміть декоративну накладку комбінації приладів.

22. Зніміть комбінацію приладів.

23. Зніміть екран бортової інформаційно-розважальної системи.

24. Зніміть центральний динамік.

25. Виверніть дев'ять кріпильних болтів і три гайки кріплення спереду приладової панелі в зборі.

панель приладів Geely Xingyue з 2019 року, консоль Geely Tugella з 2019 панель приладів Джилі Тугелла з 2019 року

26. Викрутіть один болт з лівого боку панелі приладів у зборі.

Увага:
Вручну або за допомогою спеціального інструменту притримайте панель приладів.

панель приладів Geely Xingyue з 2019 року, консоль Geely Tugella з 2019 панель приладів Джилі Тугелла з 2019 року

27. Викрутіть один болт з правого боку панелі приладів та зніміть панель приладів у зборі.

Увага:
Зніміть панель приладів за допомогою двох людей.

панель приладів Geely Xingyue з 2019 року, консоль Geely Tugella з 2019 панель приладів Джилі Тугелла з 2019 року

Встановлення

1. Затягніть один болт з правого боку панелі приладів у зборі. Момент затягування: 5 Н·м.

2. Затягніть один болт з лівого боку панелі приладів у зборі. Момент затягування: 5 Н·м.

3. Розмістіть приладову панель у зборі в положення установки та повторно встановіть три кріпильні гайки приладової панелі у зборі. Момент затягування: 2 Н·м.

панель приладів Geely Xingyue з 2019 року, консоль Geely Tugella з 2019 панель приладів Джилі Тугелла з 2019 року

4. Затягніть дев'ять болтів кріплення в передній частині приладової панелі в зборі. Момент затягування: 5 Н·м.

панель приладів Geely Xingyue з 2019 року, консоль Geely Tugella з 2019 панель приладів Джилі Тугелла з 2019 року

5. Повторно встановіть центральний динамік.

6. Подальшу установку робіть у порядку, зворотному зняттю.

Заміна поперечки панелі приладів

1. Відкрийте капот двигуна.

2. Від'єднайте кабель від негативного виведення акумулятора.

3. Зніміть ліве та праве передні сидіння.

4. Зніміть консоль у зборі.

5. Зніміть панель приладів у зборі.

6. Викрутіть два болта кріплення поперечки приладової панелі та сполучного кронштейна з правої та лівої сторін середнього каналу приладової панелі у зборі.

Примітка:
Момент затягування під час встановлення: 9 Н·м.

панель приладів Geely Xingyue з 2019 року, консоль Geely Tugella з 2019 панель приладів Джилі Тугелла з 2019 року

7. Викрутіть один болт спереду поперечки приладової панелі.

Примітка:
Момент затягування під час встановлення: 20 Н·м.

панель приладів Geely Xingyue з 2019 року, консоль Geely Tugella з 2019 панель приладів Джилі Тугелла з 2019 року

8. Викрутіть два болти з правого боку поперечки приладової панелі.

Примітка:
Момент затягування під час встановлення: 20 Н·м.

панель приладів Geely Xingyue з 2019 року, консоль Geely Tugella з 2019 панель приладів Джилі Тугелла з 2019 року

9. Викрутіть два болти з лівого боку поперечки приладової панелі.

Примітка:
Момент затягування під час встановлення: 20 Н·м.

панель приладів Geely Xingyue з 2019 року, консоль Geely Tugella з 2019 панель приладів Джилі Тугелла з 2019 року

10. Викрутіть один болт кріплення кондиціонера до лівої частини поперечки приладової панелі.

Примітка:
Момент затягування під час встановлення: 2,5 Н·м.

панель приладів Geely Xingyue з 2019 року, консоль Geely Tugella з 2019 панель приладів Джилі Тугелла з 2019 року

11. Викрутіть два болта кріплення кондиціонера до центральної частини поперечки приладової панелі.

Примітка:
Момент затягування під час встановлення: 2,5 Н·м.

панель приладів Geely Xingyue з 2019 року, консоль Geely Tugella з 2019 панель приладів Джилі Тугелла з 2019 року

12. Викрутіть два болта кріплення правої сторони поперечки приладової панелі та блоку кондиціонера, потім зніміть джгут проводів приладової панелі та поперечку приладової панелі.

Примітка:
Момент затягування під час встановлення: 2,5 Н·м.

13. Встановлюйте в порядку, зворотному зняття.

Заміна передньої панелі консолі в зборі

1. Від'єднайте провід від негативного виведення акумулятора.

2. Зніміть панель керування кондиціонером.

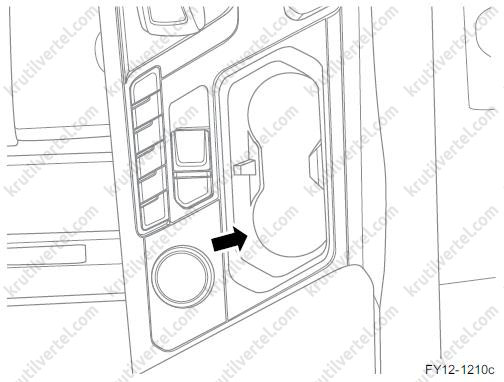

3. За допомогою відповідного інструмента зніміть гачок.

панель приладів Geely Xingyue з 2019 року, консоль Geely Tugella з 2019 панель приладів Джилі Тугелла з 2019 року

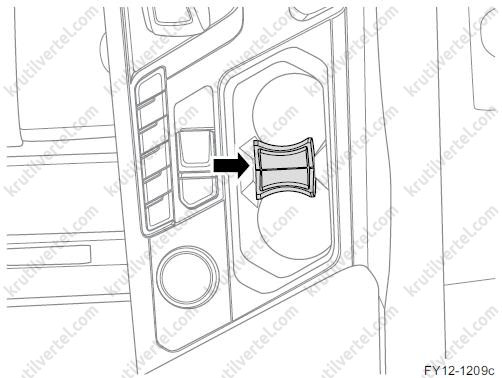

4. Підніміть подушку підсклянника.

панель приладів Geely Xingyue з 2019 року, консоль Geely Tugella з 2019 панель приладів Джилі Тугелла з 2019 року

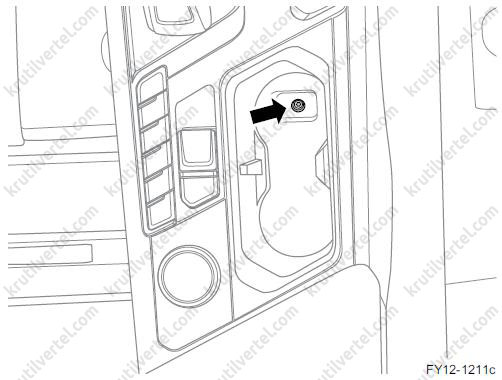

5. Викрутіть болт кріплення передньої панелі консолі в зборі.

Примітка:
Момент затягування під час встановлення: 2 Н·м.

панель приладів Geely Xingyue з 2019 року, консоль Geely Tugella з 2019 панель приладів Джилі Тугелла з 2019 року

6. Зніміть передню панель консолі у зборі та від'єднайте роз'єм джгута проводів під передньою панеллю консолі у зборі.

панель приладів Geely Xingyue з 2019 року, консоль Geely Tugella з 2019 панель приладів Джилі Тугелла з 2019 року

7. Встановлюйте в порядку, зворотному зняття.

Заміна консолі в зборі

1. Відкрийте капот двигуна.

2. Від'єднайте кабель від негативного виведення акумулятора.

3. Зніміть ліве та праве передні сидіння.

4. Зніміть ліву нижню перегородку панелі приладів.

5. Зніміть праву нижню перегородку панелі приладів.

6. Зніміть інтерфейс USB.

7. Зніміть панель керування кондиціонером.

8. Зніміть передню панель консолі.

9. Викрутіть два з'єднувальних болта консолі в зборі та панелі приладів.

Примітка:
Момент затягування під час встановлення: 2 Н·м.

панель приладів Geely Xingyue з 2019 року, консоль Geely Tugella з 2019 панель приладів Джилі Тугелла з 2019 року

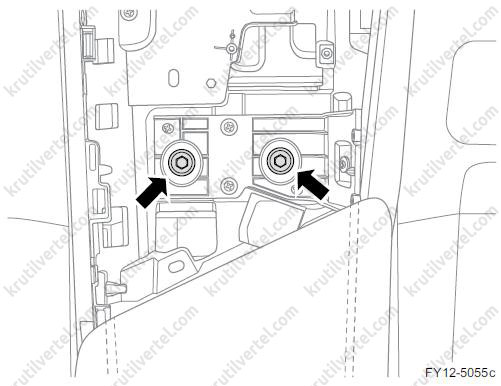

10. Викрутіть два болти в середній частині консолі в зборі.

Примітка:
Момент затягування під час встановлення: 5 Н·м.

панель приладів Geely Xingyue з 2019 року, консоль Geely Tugella з 2019 панель приладів Джилі Тугелла з 2019 року

11. Зніміть передню праву та ліву перегородки панелі приладів.

панель приладів Geely Xingyue з 2019 року, консоль Geely Tugella з 2019 панель приладів Джилі Тугелла з 2019 року

12. Виверніть кожен кріпильний болт з лівої та правої сторін консолі відповідно.

Примітка:
Момент затягування під час встановлення: 5 Н·м.

панель приладів Geely Xingyue з 2019 року, консоль Geely Tugella з 2019 панель приладів Джилі Тугелла з 2019 року

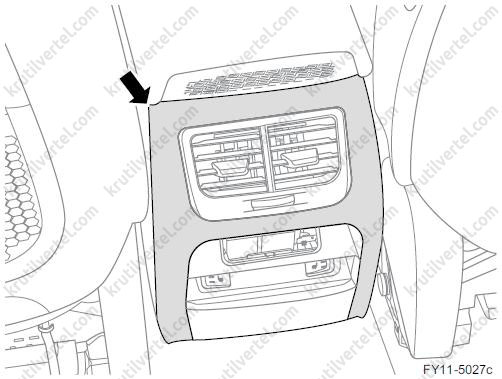

13. Зніміть задню панель консолі.

панель приладів Geely Xingyue з 2019 року, консоль Geely Tugella з 2019 панель приладів Джилі Тугелла з 2019 року

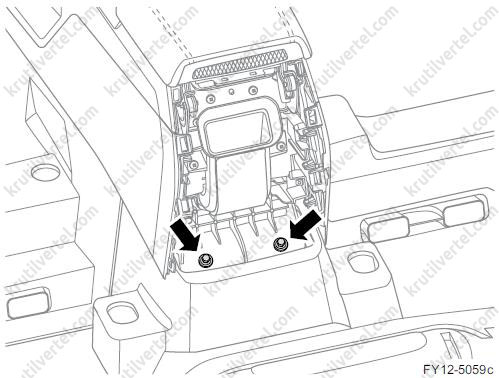

14. Викрутіть два болти в задній частині консолі.

Примітка:
Момент затягування під час встановлення: 5 Н·м.

панель приладів Geely Xingyue з 2019 року, консоль Geely Tugella з 2019 панель приладів Джилі Тугелла з 2019 року

15. Підніміть консоль у зборі, від'єднайте роз'єм джгута проводів знизу консолі у зборі, зніміть консоль у зборі.

панель приладів Geely Xingyue з 2019 року, консоль Geely Tugella з 2019 панель приладів Джилі Тугелла з 2019 року

16. Встановлюйте в порядку, зворотному зняття.

Заміна передньої секції повітроводу обдування обличчя консолі в зборі

1. Від'єднайте провід від негативного виведення акумулятора.

2. Зніміть ліве та праве передні сидіння.

3. Зніміть консоль у зборі.

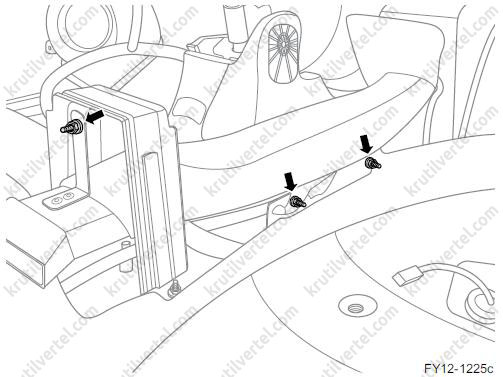

4. Відкрутіть три кріпильні гайки передньої секції повітроводу обдування обличчя консолі в зборі та зніміть передню секцію повітроводу обдування обличчя консолі.

Примітка:
Момент затягування під час встановлення: 5 Н·м.

панель приладів Geely Xingyue з 2019 року, консоль Geely Tugella з 2019 панель приладів Джилі Тугелла з 2019 року

5. Встановлюйте в порядку, зворотному зняття.

На цьому вебсайті використовуються файли cookie. Натискаючи ПРИЙНЯТИ або залишаючись на ньому, ви дозволяєте нам використовувати файли cookie. Докладніше
Прийняти
