4. Заміна елементів системи
Заміна панелі керування кондиціонером
1. Відкрийте капот двигуна.
2. Від'єднайте кабель від негативного виведення акумулятора.

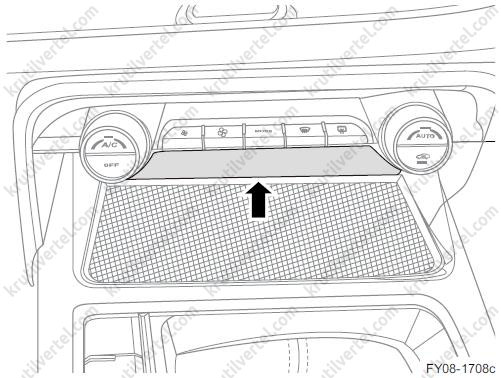

3. Відкрийте плоску кришку на панелі керування кондиціонером повітря у зборі.
![заміна елементів системи Geely Xingyue з 2019 року, заміна елементів системи Geely Tugella з 2019 року, заміна елементів системи Джилі Тугелла з 2019 року]( "Відкрийте плоску кришку на панелі керування кондиціонером повітря в зборі")

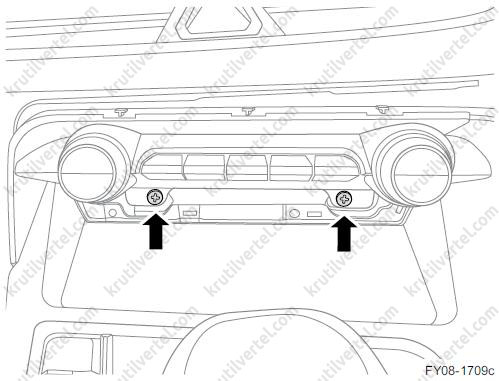

4. Викрутіть два кріпильні гвинти на панелі керування кондиціонером повітря та зніміть панель керування кондиціонером повітря.
Примітка:
Момент затягування під час встановлення: 5 Н·м.
![заміна елементів системи Geely Xingyue з 2019 року, заміна елементів системи Geely Tugella з 2019 року, заміна елементів системи Джилі Тугелла з 2019 року]( "Виверніть два кріпильні гвинти на панелі керування кондиціонера повітря")

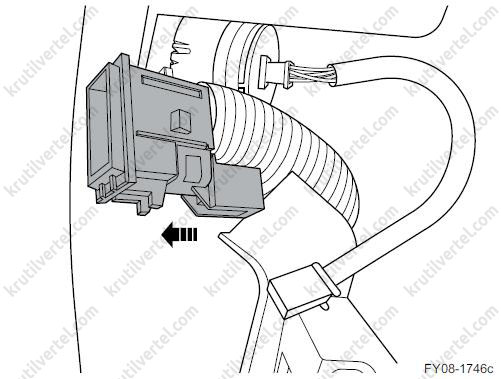

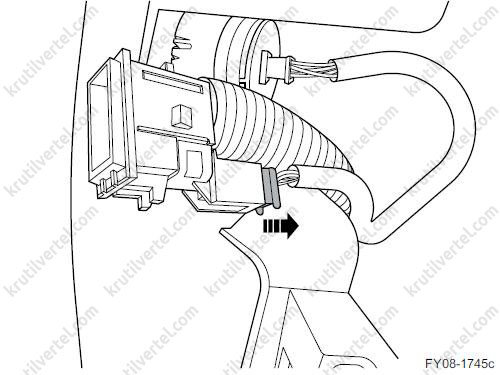

5. Зніміть роз'єм джгута проводів панелі керування кондиціонером повітря у зборі та зніміть панель керування кондиціонером повітря у зборі.
![заміна елементів системи Geely Xingyue з 2019 року, заміна елементів системи Geely Tugella з 2019 року, заміна елементів системи Джилі Тугелла з 2019 року]( "Зніміть роз'єм джгута проводів панелі керування")
6. Встановлюйте в порядку, зворотному зняття.
Заміна центрального дефлектора вентиляції панелі приладів
1. Відкрийте капот двигуна.
2. Від'єднайте кабель від негативного виведення акумулятора.
3. Зніміть кришку приладової панелі з боку переднього пасажира.
4. Зніміть праву декоративну накладку з приладів.

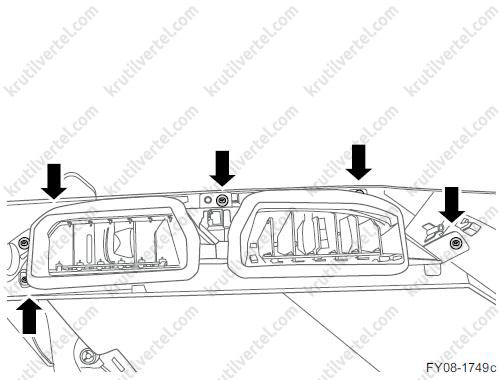

5. Викрутіть п'ять гвинтів кріплення центрального дефлектора вентиляції приладової панелі та зніміть центральний дефлектор вентиляції панелі приладів.
![заміна елементів системи Geely Xingyue з 2019 року, заміна елементів системи Geely Tugella з 2019 року, заміна елементів системи Джилі Тугелла з 2019 року]()
6. Встановлюйте в порядку, зворотному зняття.
Заміна датчика температури повітря в салоні
1. Відкрийте капот двигуна.
2. Від'єднайте кабель від негативного виведення акумулятора.
3. Зніміть блок перемикачів панелі приладів.
4. Зніміть декоративну кришку панелі приладів у зборі.
5. Зніміть нижню ліву захисну пластину панелі приладів у зборі.
6. Вийміть датчик температури повітря в салоні з панелі приладів та від'єднайте роз'єм джгута проводів датчика температури повітря в салоні.
![заміна елементів системи Geely Xingyue з 2019 року, заміна елементів системи Geely Tugella з 2019 року, заміна елементів системи Джилі Тугелла з 2019 року]( "Вийміть датчик температури повітря в салоні з панелі приладів і від'єднайте роз'єм")
7. Від'єднайте датчик температури повітря в салоні з пневмоподушки і вийміть датчик температури повітря в салоні.
![заміна елементів системи Geely Xingyue з 2019 року, заміна елементів системи Geely Tugella з 2019 року, заміна елементів системи Джилі Тугелла з 2019 року]( "Від'єднайте датчик температури повітря в салоні із пневмоподушки")
8. Встановлюйте в порядку, зворотному зняття.
Заміна повітроводу області ніг водія
1. Відкрийте капот двигуна.
2. Злийте рідину, що охолоджує.
3. Від'єднайте кабель від негативного виведення акумулятора.
4. Виконайте відкачування холодоагенту з кондиціонера.
5. Зніміть ліве та праве передні сидіння.
6. Зніміть консоль у зборі.
7. Зніміть корпус приладової панелі.

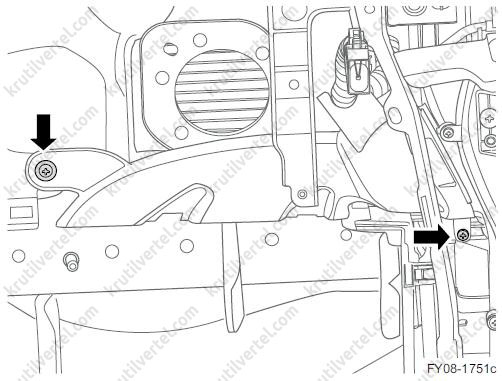

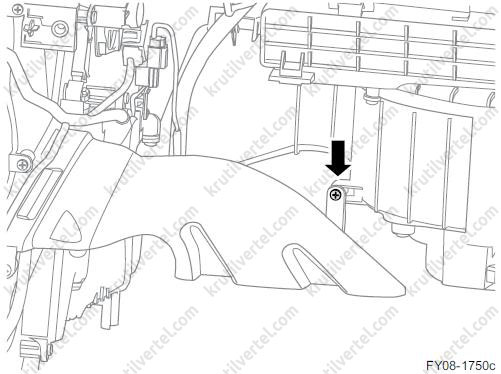

8. Викрутіть два кріпильні гвинти, що з'єднують повітропровід області ніг водія та поперечку приладової панелі, та зніміть повітропровід області ніг водія.
Примітка:
Момент затягування під час встановлення: 2,5 Н·м.
![заміна елементів системи Geely Xingyue з 2019 року, заміна елементів системи Geely Tugella з 2019 року, заміна елементів системи Джилі Тугелла з 2019 року]( "Викрутіть два кріпильні гвинти, що з'єднують повітропровід області ніг водія та поперечку приладової панелі, та зніміть повітропровід області ніг водія")
9. Встановлюйте в порядку, зворотному зняття.
Заміна нижнього повітроводу області ніг водія праворуч
1. Відкрийте капот двигуна.
2. Від'єднайте кабель від негативного виведення акумулятора.
3. Зніміть подушку безпеки водія.
4. Зніміть кермо.
5. Зніміть верхній кожух кермової колонки у зборі.
6. Зніміть нижній кожух кермової колонки у зборі.
7. Зніміть спіральний кабель.
8. Зніміть комбінований перемикач.
9. Зніміть кришку ящика рукавички в зборі.
10. Зніміть корпус приладової панелі.
11. Викрутіть один гвинт на нижньому повітроводі ніг праворуч і витягніть нижній повітропровід ніг праворуч.
Примітка:
Момент затягування під час встановлення: 2,5 Н·м.
![заміна елементів системи Geely Xingyue з 2019 року, заміна елементів системи Geely Tugella з 2019 року, заміна елементів системи Джилі Тугелла з 2019 року]( "Виверніть один кріпильний гвинт на нижньому повітропроводі ніг праворуч")
12. Встановлюйте в порядку, зворотному зняття.
Заміна фільтруючого елемента кондиціонера
1. Зніміть кришку ящика рукавички в зборі.
2. Зніміть кришку фільтруючого елемента кондиціонера.
3. Витягніть елемент кондиціонера, що фільтрує.
![заміна елементів системи Geely Xingyue з 2019 року, заміна елементів системи Geely Tugella з 2019 року, заміна елементів системи Джилі Тугелла з 2019 року]( "Витягніть фільтруючий елемент кондиціонера")
4. Встановлюйте в порядку, зворотному зняття.
Заміна інтелектуального бортового освіжувача повітря
1. Відкрийте капот двигуна.
2. Від'єднайте кабель від негативного виведення акумулятора.
3. Відкрийте двері.
4. Зніміть кришку ящика рукавички в зборі.

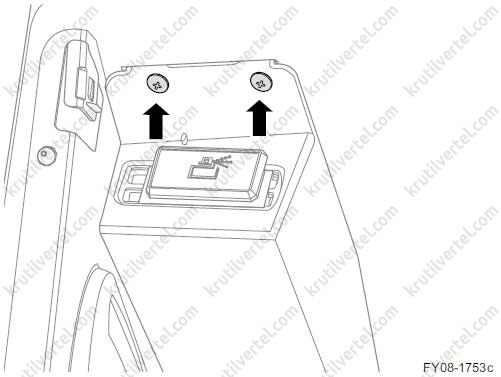

5. Викрутіть два гвинти інтелектуального бортового освіжувача повітря.
![заміна елементів системи Geely Xingyue з 2019 року, заміна елементів системи Geely Tugella з 2019 року, заміна елементів системи Джилі Тугелла з 2019 року]( "Викрутіть два гвинти інтелектуального бортового освіжувача повітря")

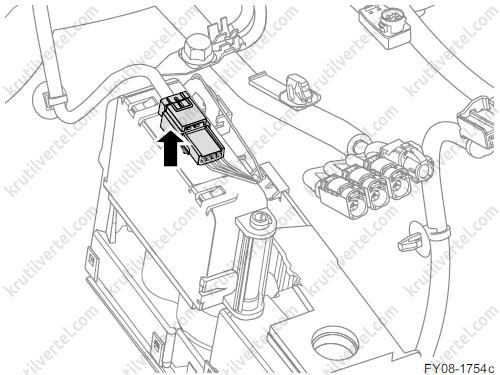

6. Від'єднайте роз'єм джгута проводів інтелектуального бортового освіжувача повітря та вийміть інтелектуальний бортовий освіжувач повітря.
![заміна елементів системи Geely Xingyue з 2019 року, заміна елементів системи Geely Tugella з 2019 року, заміна елементів системи Джилі Тугелла з 2019 року]( "Від'єднайте роз'єм джгута проводів інтелектуального бортового освіжувача повітря та вийміть інтелектуальний бортовий освіжувач повітря")
7. Встановлюйте в порядку, зворотному зняття.
Заміна датчика якості повітря PM2.5
1. Відкрийте капот двигуна.
2. Від'єднайте кабель від негативного виведення акумулятора.
3. Відкрийте двері.
4. Зніміть кермо.
5. Зніміть корпус приладової панелі.
6. Зніміть поперечину панелі приладів у зборі.

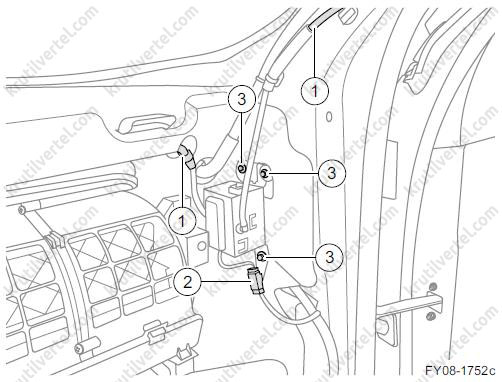

7. Витягніть впускну та випускну трубки (1) датчика якості повітря PM2.5 та відріжте стяжний хомут повітряної трубки датчика якості повітря PM2.5.
8. Роз'єднайте роз'єм (2) джгута проводів датчика PM2.5 якості повітря.
9. Викрутіть три болта (3), що з'єднують датчик PM2.5 якості повітря та корпус, вийміть датчик PM2.5 якості повітря.
Примітка:
Момент затягування під час встановлення: 5 Н·м.
![заміна елементів системи Geely Xingyue з 2019 року, заміна елементів системи Geely Tugella з 2019 року, заміна елементів системи Джилі Тугелла з 2019 року]( "Виверніть три болти (3)")
10. Встановлюйте в порядку, зворотному зняття.
Заміна блоку регулювання швидкості
1. Відкрийте капот двигуна.
2. Від'єднайте кабель від негативного виведення акумулятора.
3. Зніміть кришку ящика рукавички в зборі.
4. Зніміть нижню праву захисну кришку в зборі.

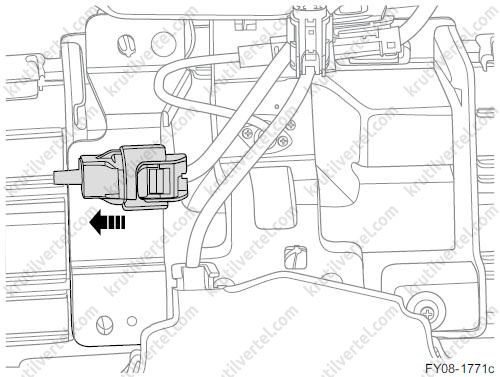

5. Від'єднайте роз'єм (1) джгута проводів блоку регулювання швидкості.
6. Викрутіть гвинт кріплення (2), що з'єднує блок регулювання швидкості вентилятора та електродвигун вентилятора, вийміть блок регулювання швидкості вентилятора.
![заміна елементів системи Geely Xingyue з 2019 року, заміна елементів системи Geely Tugella з 2019 року, заміна елементів системи Джилі Тугелла з 2019 року]( "Викрутіть гвинт кріплення (2), що з'єднує блок регулювання швидкості вентилятора та електродвигун вентилятора, вийміть блок регулювання швидкості вентилятора")
7. Встановлюйте в порядку, зворотному зняття.
Заміна електродвигуна вентилятора
1. Від'єднайте провід від негативного виведення акумулятора.
2. Зніміть нижню праву захисну кришку в зборі.

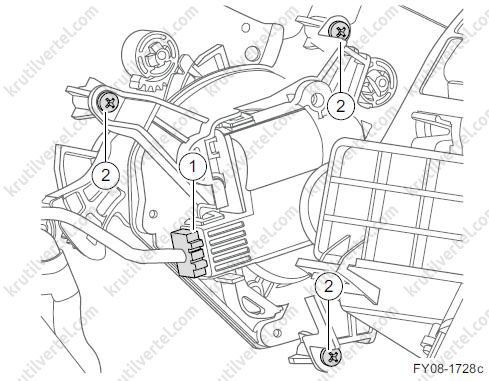

3. Від'єднайте роз'єм (1) джгута проводів електродвигуна вентилятора.

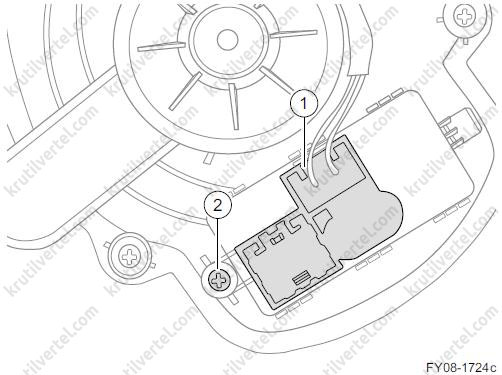

4. Зніміть блок регулювання швидкості вентилятора.

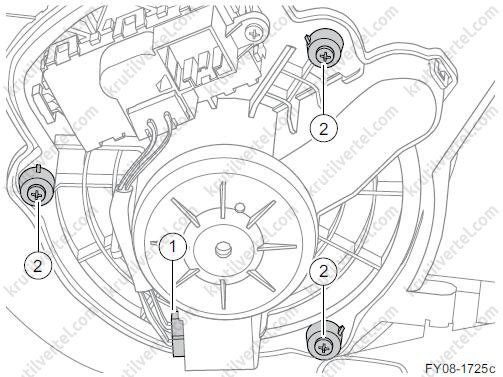

5. Зніміть три гвинти (2) електродвигуна вентилятора та зніміть електродвигун вентилятора.
![заміна елементів системи Geely Xingyue з 2019 року, заміна елементів системи Geely Tugella з 2019 року, заміна елементів системи Джилі Тугелла з 2019 року]( "Зніміть три кріпильні гвинти (2) електродвигуна вентилятора")
6. Встановлюйте в порядку, зворотному зняття.
Заміна контролера керування кондиціонером у зборі
1. Відкрийте капот двигуна.
2. Від'єднайте кабель від негативного виведення акумулятора.
3. Зніміть ліве та праве передні сидіння.
4. Зніміть консоль у зборі.
5. Зніміть нижню праву захисну кришку в зборі.

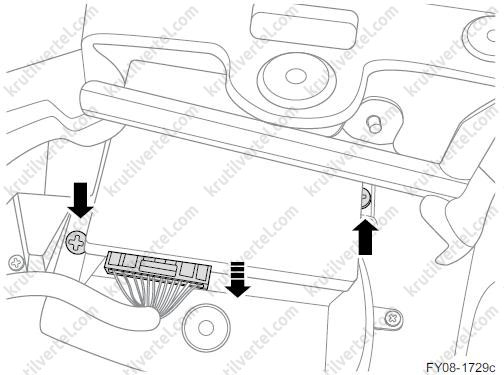

6. Від'єднайте роз'єм джгута проводів панелі керування кондиціонером.
7. Викрутіть два кріпильні гвинти на контролері кондиціонера повітря та зніміть панель керування кондиціонером повітря.
Примітка:
Момент затягування під час встановлення: 2 Н·м.
![заміна елементів системи Geely Xingyue з 2019 року, заміна елементів системи Geely Tugella з 2019 року, заміна елементів системи Джилі Тугелла з 2019 року]( "Викрутіть два кріпильні гвинти на контролері кондиціонера повітря")
8. Встановлюйте в порядку, зворотному зняття.
Заміна розширювального клапана
1. Відкрийте капот двигуна.
2. Виконайте відкачування холодоагенту з кондиціонера.
3. Від'єднайте кабель від негативного виведення акумулятора.
4. Зніміть ліве та праве передні сидіння.
5. Зніміть консоль у зборі.
6. Зніміть корпус приладової панелі.
7. Зніміть поперечину приладової панелі.
8. Зніміть кондиціонер.

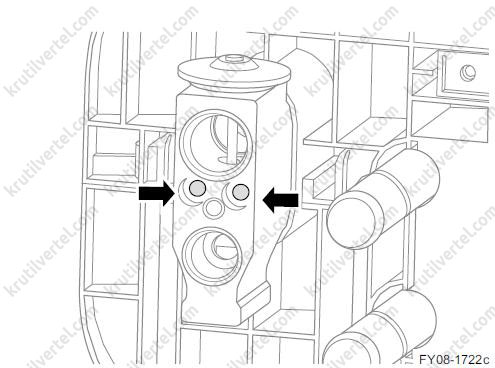

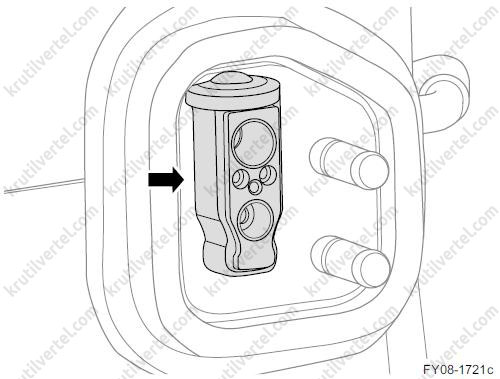

9. Відріжте герметик на розширювальному клапані.
![заміна елементів системи Geely Xingyue з 2019 року, заміна елементів системи Geely Tugella з 2019 року, заміна елементів системи Джилі Тугелла з 2019 року]( "Відріжте герметик на розширювальному клапані")
10. Викрутіть два болта з шестигранною головкою, що з'єднують розширювальний клапан та блок керування кондиціонером повітря. Зніміть розширювальний клапан.
Примітка:
Момент затягування під час встановлення: 5 Н·м.
![заміна елементів системи Geely Xingyue з 2019 року, заміна елементів системи Geely Tugella з 2019 року, заміна елементів системи Джилі Тугелла з 2019 року]( "Виверніть два болта з шестигранною головкою, що з'єднують розширювальний клапан і блок")
11. Встановлюйте в порядку, зворотному зняття.
Заміна кондиціонера в зборі
1. Відкрийте капот двигуна.
2. Виконайте відкачування холодоагенту з кондиціонера.
3. Від'єднайте кабель від негативного виведення акумулятора.
4. Зніміть ліве та праве передні сидіння.
5. Зніміть консоль у зборі.
6. Зніміть корпус приладової панелі.
7. Зніміть поперечину приладової панелі.

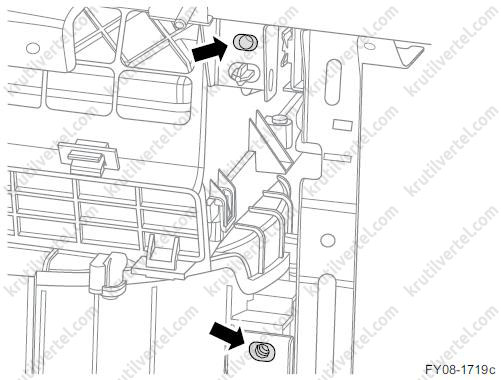

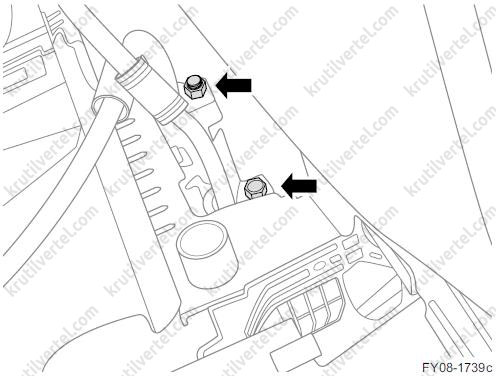

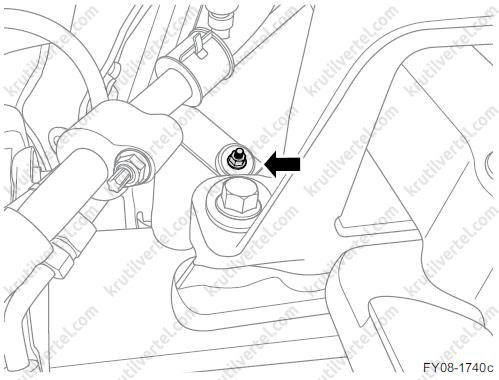

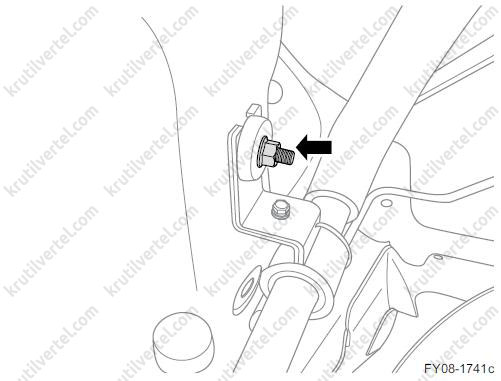

8. Відкрутіть кріпильний болт (1), що з'єднує трубки холодоагенту з компресором кондиціонера та блок керування кондиціонером повітря у зборі, від'єднайте трубки холодоагенту кондиціонера повітря від блоку керування кондиціонером повітря у зборі.
Примітка:
Момент затягування під час встановлення: 9 Н·м.

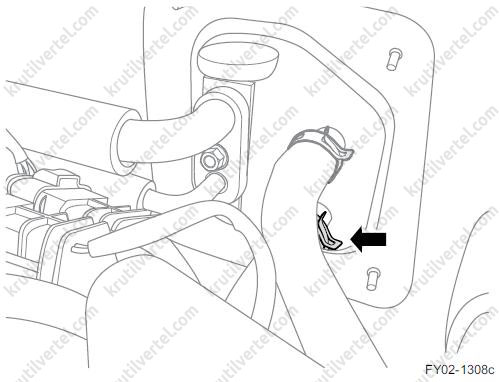

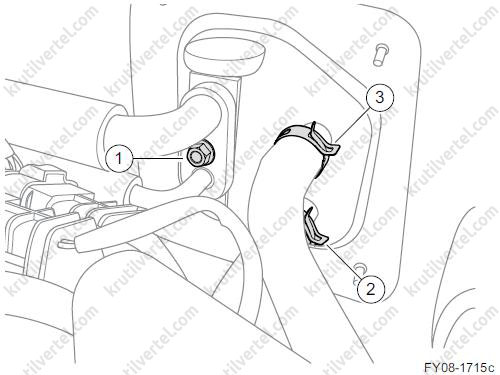

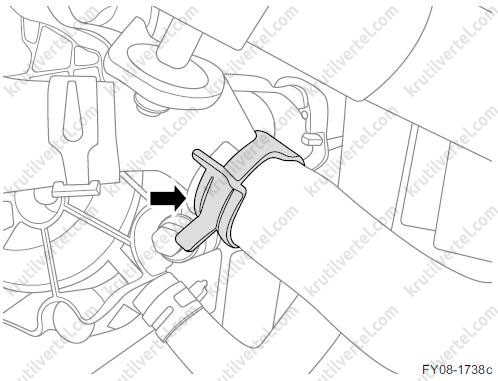

9. Зніміть кріпильний хомут (2) та від'єднайте впускний шланг обігрівача від блоку керування кондиціонером повітря у зборі.

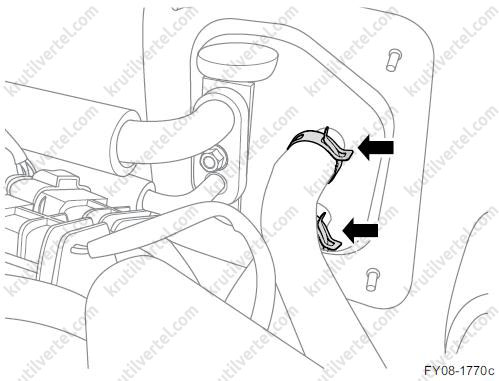

10. Зніміть кріпильний хомут (3) та від'єднайте випускний шланг обігрівача від блоку керування кондиціонером повітря у зборі.
![заміна елементів системи Geely Xingyue з 2019 року, заміна елементів системи Geely Tugella з 2019 року, заміна елементів системи Джилі Тугелла з 2019 року]( "Зніміть кріплення хомут (3)")
11. Від'єднайте роз'єм джгута проводів блоку керування кондиціонером повітря в зборі.
![заміна елементів системи Geely Xingyue з 2019 року, заміна елементів системи Geely Tugella з 2019 року, заміна елементів системи Джилі Тугелла з 2019 року]( "Від'єднайте роз'єм джгута проводів блоку керування кондиціонером повітря в зборі")
12. Викрутіть два болти з лівого боку блоку керування кондиціонером повітря в зборі.
Примітка:
Момент затягування під час встановлення: 6 Н·м.
![заміна елементів системи Geely Xingyue з 2019 року, заміна елементів системи Geely Tugella з 2019 року, заміна елементів системи Джилі Тугелла з 2019 року]( "Виверніть два кріпильні болти з лівого боку блоку керування кондиціонером")
13. Викрутіть два болти в середній частині блоку керування кондиціонером повітря в зборі.
Примітка:
Момент затягування під час встановлення: 6 Н·м.
![заміна елементів системи Geely Xingyue з 2019 року, заміна елементів системи Geely Tugella з 2019 року, заміна елементів системи Джилі Тугелла з 2019 року]( "Викрутіть два болти в середній частині блоку керування кондиціонером повітря в зборі")
14. Викрутіть два болти з правого боку блоку керування кондиціонером у зборі, зніміть блок керування кондиціонером у зборі.
Примітка:
Момент затягування під час встановлення: 6 Н·м.
![заміна елементів системи Geely Xingyue з 2019 року, заміна елементів системи Geely Tugella з 2019 року, заміна елементів системи Джилі Тугелла з 2019 року]( "Виверніть два кріпильні болти з правого боку блоку управління кондиціонером")
15. Встановлюйте в порядку, зворотному зняттю, але при цьому враховуйте наступне: додайте компресорну оливу в систему кондиціонера при заміні блоку кондиціонера повітря. Використовуйте компресорну оливу рекомендованих марок, наприклад FD46XG (VS16) та RFL46XC (CHD317), згідно типу компресора, конфігурованого для моделі автомобіля.
Заміна електродвигуна перемикання режимів циркуляції повітря
Див. «Заміна електродвигуна заслінки напряму повітря».
Заміна електродвигуна заслінки подачі холодного/гарячого повітря
1. Відкрийте капот двигуна.
2. Злийте рідину, що охолоджує.
3. Від'єднайте кабель від негативного виведення акумулятора.
4. Виконайте відкачування холодоагенту з кондиціонера.
5. Зніміть ліве та праве передні сидіння.
6. Зніміть консоль у зборі.
7. Зніміть корпус приладової панелі.
8. Зніміть поперечину приладової панелі.
9. Зніміть блок кондиціонера.

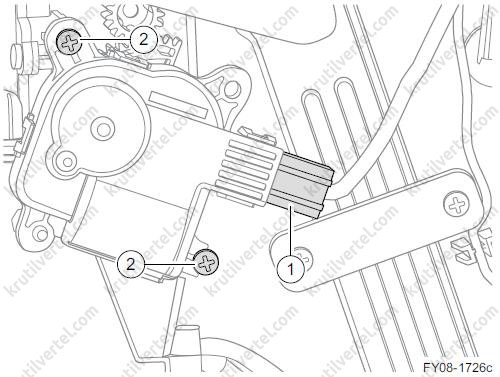

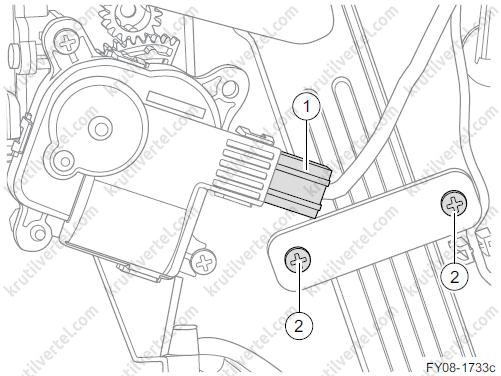

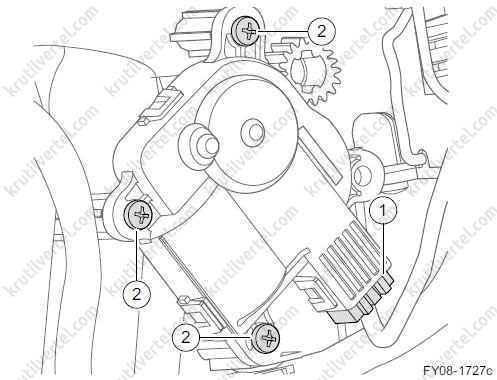

10. Роз'єднайте роз'єм (1) джгута проводів електродвигуна заслінки подачі холодного/гарячого повітря.
11. Викрутіть два кріпильні гвинти (2) з електродвигуна (головного) регулювання холодного та гарячого повітря, вийміть електродвигун (головного) регулювання холодного та гарячого повітря.
![заміна елементів системи Geely Xingyue з 2019 року, заміна елементів системи Geely Tugella з 2019 року, заміна елементів системи Джилі Тугелла з 2019 року]( "Викрутіть два кріпильні гвинти (2) з електродвигуна (головного) регулювання холодного та гарячого повітря, вийміть електродвигун (головного) регулювання холодного та гарячого повітря")
12. Роз'єднайте роз'єм (1) джгута проводів електродвигуна заслінки подачі холодного/гарячого повітря (пригад.).
13. Викрутіть три гвинти (2) з електродвигуна (допоміжного) регулювання холодного та гарячого повітря, вийміть електродвигун (допоміжного) регулювання холодного та гарячого повітря.
![заміна елементів системи Geely Xingyue з 2019 року, заміна елементів системи Geely Tugella з 2019, заміна елементів системи Джилі Тугелла з 2019 року]( "Викрутіть три гвинти (2) з електродвигуна (допоміжного) регулювання холодного та гарячого повітря, вийміть електродвигун (допоміжного) регулювання холодного та гарячого повітря")
14. Встановлюйте в порядку, зворотному зняття.
Заміна електродвигуна заслінки напряму повітря
1. Відкрийте капот двигуна.
2. Злийте рідину, що охолоджує.
3. Від'єднайте кабель від негативного виведення акумулятора.
4. Виконайте відкачування холодоагенту з кондиціонера.
5. Зніміть ліве та праве передні сидіння.
6. Зніміть консоль у зборі.
7. Зніміть корпус приладової панелі.
8. Зніміть поперечину приладової панелі.
9. Зніміть блок кондиціонера.
10. Від'єднайте роз'єм (1) джгута проводів регулювання напряму потоку повітря.
11. Викрутіть три кріпильні гвинти (2) на кронштейні електродвигуна регулювання напрямку повітря, зніміть електродвигун регулювання напряму повітря.
![заміна елементів системи Geely Xingyue з 2019 року, заміна елементів системи Geely Tugella з 2019 року, заміна елементів системи Джилі Тугелла з 2019 року]( "Викрутіть три кріпильні гвинти (2) на кронштейні електродвигуна регулювання напрямку повітря, зніміть електродвигун регулювання напряму повітря")
12. Встановлюйте в порядку, зворотному зняття.
Заміна радіатора обігрівача
1. Відкрийте капот двигуна.
2. Злийте рідину, що охолоджує.
3. Від'єднайте кабель від негативного виведення акумулятора.
4. Виконайте відкачування холодоагенту з кондиціонера.
5. Зніміть ліве та праве передні сидіння.
6. Зніміть консоль у зборі.
7. Зніміть корпус приладової панелі.
8. Зніміть поперечину приладової панелі.
9. Зніміть блок кондиціонера.

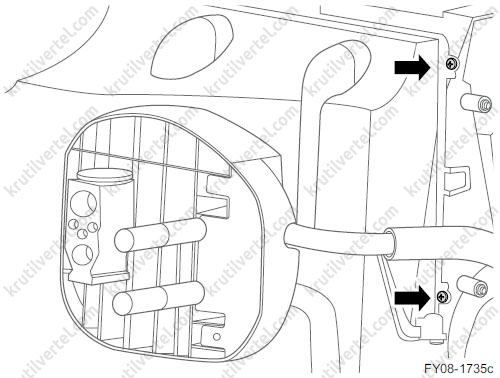

10. Відріжте герметик на розширювальному клапані та зніміть ущільнювальну прокладку.
![заміна елементів системи Geely Xingyue з 2019 року, заміна елементів системи Geely Tugella з 2019 року, заміна елементів системи Джилі Тугелла з 2019 року]( "Відріжте герметик на розширювальному клапані")
11. Викрутіть три кріпильні гвинти на кріпильній пластині трубки обігрівача та зніміть кріпильну пластину трубки обігрівача.
![заміна елементів системи Geely Xingyue з 2019 року, заміна елементів системи Geely Tugella з 2019 року, заміна елементів системи Джилі Тугелла з 2019 року]( "Викрутіть три кріпильні гвинти на кріпильній пластині трубки обігрівача та зніміть кріпильну пластину трубки обігрівача")
12. Роз'єднайте роз'єм (1) джгута проводів електродвигуна заслінки подачі холодного/гарячого повітря.
13. Викрутіть два кріпильні гвинти на кріпильній пластині радіатора обігрівача, зніміть кріпильну пластину радіатора, зніміть радіатор обігрівача.
![заміна елементів системи Geely Xingyue з 2019 року, заміна елементів системи Geely Tugella з 2019 року, заміна елементів системи Джилі Тугелла з 2019 року]( "Роз'єднайте роз'єм (1) джгута проводів електродвигуна заслінки подачі холодного")
14. Встановлюйте в порядку, зворотному зняття.
Заміна радіатора випарника
1. Відкрийте капот двигуна.
2. Злийте рідину, що охолоджує.
3. Від'єднайте кабель від негативного виведення акумулятора.
4. Виконайте відкачування холодоагенту з кондиціонера.
5. Зніміть ліве та праве передні сидіння.
6. Зніміть консоль у зборі.
7. Зніміть корпус приладової панелі.
8. Зніміть поперечину приладової панелі.
9. Зніміть блок кондиціонера.
10. Зніміть розширювальний клапан.

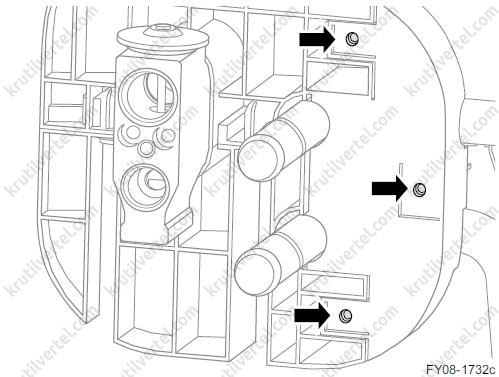

11. Зніміть ущільнювальну прокладку, зніміть три гвинти на кріпильній пластині трубки обігрівача і зніміть кріпильну пластину трубки обігрівача.
![заміна елементів системи Geely Xingyue з 2019 року, заміна елементів системи Geely Tugella з 2019 року, заміна елементів системи Джилі Тугелла з 2019 року]( "Зніміть ущільнювальну прокладку, зніміть три гвинти на кріпильній пластині трубки обігрівача і зніміть кріпильну пластину трубки обігрівача")

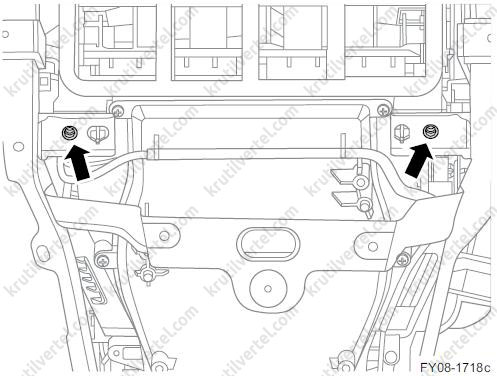

12. Викрутіть гвинт на корпусі блоку керування кондиціонером, зніміть корпус блоку керування кондиціонером повітря.
![заміна елементів системи Geely Xingyue з 2019 року, заміна елементів системи Geely Tugella з 2019 року, заміна елементів системи Джилі Тугелла з 2019 року]( "Виверніть кріпильний гвинт на корпусі блоку керування кондиціонером")

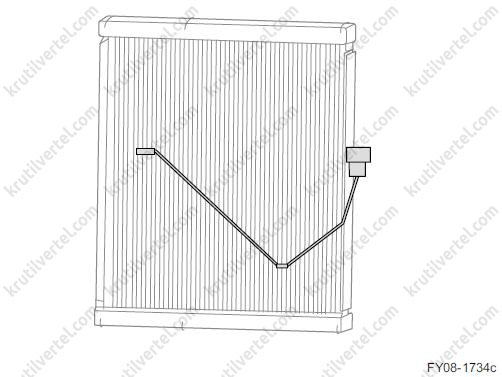

13. Від'єднайте роз'єм джгута проводів датчика температури радіатора випарника, зніміть радіатор випарника та датчик температури випарника, від'єднайте радіатор випарника від датчика температури радіатора випарника.
![заміна елементів системи Geely Xingyue з 2019 року, заміна елементів системи Geely Tugella з 2019, заміна елементів системи Джилі Тугелла з 2019 року]( "Від'єднайте роз'єм джгута проводів датчика температури радіатора випарника, зніміть іспаритель від датчика температури радіатора випарника")
14. Встановлюйте в порядку, зворотному зняттю, але при цьому враховуйте наступне: якщо новий радіатор випарника системи кондиціонера повітря застосовуватиметься замість старого, слід додати (40 ± 5) мл компресорної оливи в систему. Якщо необхідно виконати тільки ремонт та процедуру збирання та розбирання, немає потреби в додаванні компресорної оливи.
Заміна датчика температури випарника
1. Зніміть випарник.
2. Витягніть датчик температури випарника.
3. Встановлюйте в порядку, зворотному зняття.
Заміна датчика зовнішньої температури
1. Відкрийте капот двигуна.
2. Від'єднайте кабель від негативного виведення акумулятора.
3. Від'єднайте роз'єм джгута проводів датчика зовнішньої температури.

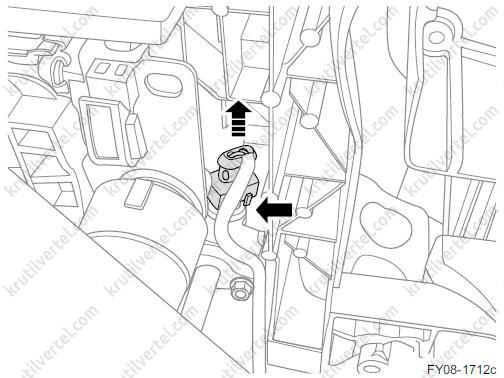

4. Від'єднайте затискач датчика зовнішнього повітря та зніміть датчик температури зовнішнього повітря.
![заміна елементів системи Geely Xingyue з 2019 року, заміна елементів системи Geely Tugella з 2019, заміна елементів системи Джилі Тугелла з 2019 року]( "Від'єднайте затискач датчика зовнішнього повітря та зніміть датчик температури зовнішнього повітря")
5. Встановлюйте в порядку, зворотному зняття.
Заміна впускного шланга обігрівача
1. Відкрийте капот двигуна.
2. Злийте рідину, що охолоджує.
3. Зніміть випускний шланг повітряного фільтра.

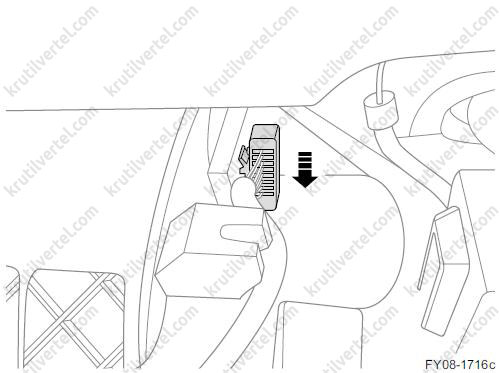

4. Зніміть кріпильний хомут та від'єднайте впускний шланг обігрівача від блоку керування кондиціонером повітря у зборі.
![заміна елементів системи Geely Xingyue з 2019 року, заміна елементів системи Geely Tugella з 2019 року, заміна елементів системи Джилі Тугелла з 2019 року]( "Зніміть кріпильний хомут та від'єднайте впускний шланг обігрівача від блоку керування кондиціонером повітря у зборі")

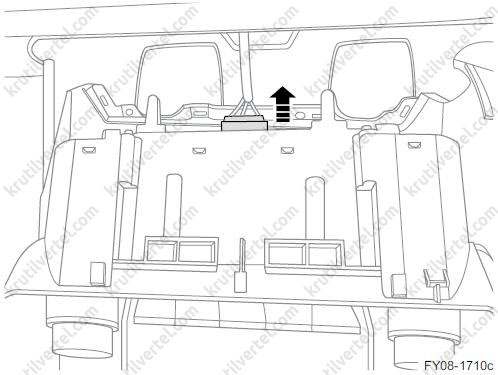

5. Зніміть кріпильний хомут, від'єднайте впускний шланг обігрівача від насоса охолоджувальної рідини в зборі та вийміть шланг.
![заміна елементів системи Geely Xingyue з 2019 року, заміна елементів системи Geely Tugella з 2019 року, заміна елементів системи Джилі Тугелла з 2019 року]( "Зніміть кріпильний хомут, від'єднайте впускний шланг обігрівача від насоса охолоджувальної рідини в зборі та вийміть шланг")
6. Встановлюйте в порядку, зворотному зняття.
Заміна випускного шланга обігрівача
1. Відкрийте капот двигуна.
2. Злийте рідину, що охолоджує.
3. Зніміть випускний шланг повітряного фільтра.

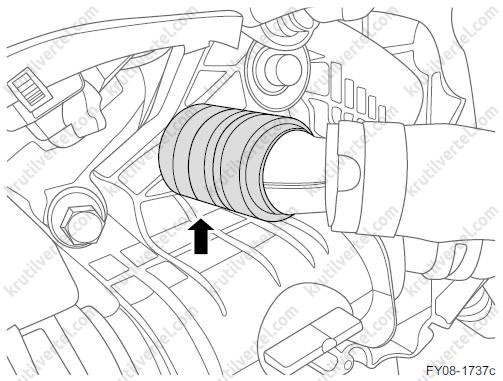

4. Зніміть кріпильний хомут (верхня стрілка) та від'єднайте випускний шланг обігрівача від блоку керування кондиціонером повітря у зборі.
![заміна елементів системи Geely Xingyue з 2019 року, заміна елементів системи Geely Tugella з 2019 року, заміна елементів системи Джилі Тугелла з 2019 року]( "Зніміть кріпильний хомут (верхня стрілка) та від'єднайте випускний шланг обігрівача від блоку керування кондиціонером повітря у зборі")
5. Зніміть кріпильний хомут, від'єднайте випускний шланг обігрівача від насоса охолоджуючої рідини в зборі та вийміть шланг.
![заміна елементів системи Geely Xingyue з 2019 року, заміна елементів системи Geely Tugella з 2019 року, заміна елементів системи Джилі Тугелла з 2019 року]( "Зніміть кріпильний хомут, від'єднайте випускний шланг обігрівача від насоса охолоджуючої рідини в зборі та вийміть шланг")
6. Встановлюйте в порядку, зворотному зняття.
Заміна датчика тиску в контурі кондиціонера
1. Відкрийте капот двигуна.
2. Від'єднайте кабель від негативного виведення акумулятора.
3. Виконайте відкачування холодоагенту з кондиціонера.
4. Від'єднайте роз'єм джгута проводів датчика тиску кондиціонера повітря.
5. Викрутіть датчик тиску в контурі кондиціонера.
Примітка:
При затягуванні перевірте справність стану кільця ущільнювача.
![заміна елементів системи Geely Xingyue з 2019 року, заміна елементів системи Geely Tugella з 2019 року, заміна елементів системи Джилі Тугелла з 2019 року]( "Виверніть датчик тиску в контурі кондиціонера")
6. Встановлюйте в порядку, зворотному зняття.
Заміна трубопроводів системи кондиціювання повітря
1. Відкрийте капот двигуна.
2. Від'єднайте кабель від негативного виведення акумулятора.
3. Зніміть нижню захисну пластину двигуна.
4. Злийте рідину, що охолоджує.
5. Виконайте відкачування холодоагенту з кондиціонера.
6. Зніміть розширювальний бачок.
7. Відкрутіть одну гайку, що з'єднує передній кронштейн трубопроводу системи кондиціонування повітря та кузов.
Примітка:
Момент затягування під час встановлення: 9 Н·м.
![заміна елементів системи Geely Xingyue з 2019 року, заміна елементів системи Geely Tugella з 2019 року, заміна елементів системи Джилі Тугелла з 2019 року]( "Відверніть одну гайку, що з'єднує передній кронштейн трубопроводу системи кондиціонера")
8. Відкрутіть одну гайку, що з'єднує задній кронштейн трубопроводу системи кондиціонування повітря та кузова.
Примітка:
Момент затягування під час встановлення: 9 Н·м.
![заміна елементів системи Geely Xingyue з 2019 року, заміна елементів системи Geely Tugella з 2019 року, заміна елементів системи Джилі Тугелла з 2019 року]( "Відверніть одну гайку, що з'єднує задній кронштейн трубопроводу системи кондиціонера")

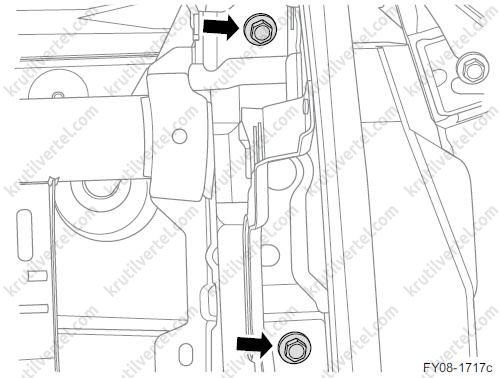

9. Викрутіть кріпильний болт, що з'єднує трубопровід системи кондиціонування повітря та блок керування кондиціонером повітря у зборі.
Примітка:
Момент затягування під час встановлення: 9 Н·м.
![заміна елементів системи Geely Xingyue з 2019 року, заміна елементів системи Geely Tugella з 2019 року, заміна елементів системи Джилі Тугелла з 2019 року]( "Викрутіть кріпильний болт, що з'єднує трубопровід системи кондиціонування повітря та блок керування кондиціонером повітря у зборі")
10. Відкрутіть дві кріпильні гайки, що з'єднують трубопровід системи кондиціонування повітря та конденсатор.
Примітка:
Момент затягування під час встановлення: 23 Н·м.
![заміна елементів системи Geely Xingyue з 2019 року, заміна елементів системи Geely Tugella з 2019 року, заміна елементів системи Джилі Тугелла з 2019 року]( "Відверніть дві кріпильні гайки, що з'єднують трубопровід системи кондиціювання повітря")
11. Відкрутіть кріпильну гайку, що з'єднує трубки з компресором кондиціонера, та від'єднайте трубки системи кондиціювання повітря.
Примітка:
Момент затягування під час встановлення: 23 Н·м.
![заміна елементів системи Geely Xingyue з 2019 року, заміна елементів системи Geely Tugella з 2019 року, заміна елементів системи Джилі Тугелла з 2019 року]( "Відкрутіть кріпильну гайку, що з'єднує трубки з компресором кондиціонера, та від'єднайте трубки системи кондиціювання повітря")
12. Встановлюйте в порядку, зворотному зняття, але при цьому враховуйте наступне: при заміні трубопроводів системи кондиціювання повітря:
- Якщо всмоктувальна трубка компресора застосовуватиметься замість старої, слід додати компресорного масла (10 ± 3) мл у систему кондиціонера повітря.
- Якщо тільки інші трубки системи кондиціонування повітря змінюватимуться, немає необхідності додавати компресорну оливу.
Заміна конденсатора
1. Відкрийте капот двигуна.
2. Від'єднайте кабель від негативного виведення акумулятора.
3. Виконайте відкачування холодоагенту з кондиціонера.
4. Зніміть передній бампер у зборі.
5. Зніміть замок капота двигуна.
6. Зніміть передній датчик удару.
7. Зніміть блок-фару.
8. Зніміть високочастотний звуковий сигнал.
9. Зніміть низькочастотний звуковий сигнал.
10. Зніміть раму радіатора.
11. Відкрутіть кріпильну гайку на трубці холодоагенту кондиціонера повітря та від'єднайте трубку холодоагенту кондиціонера повітря від конденсатора.
Примітка:
Момент затягування під час встановлення: 23 Н·м.
![заміна елементів системи Geely Xingyue з 2019 року, заміна елементів системи Geely Tugella з 2019 року, заміна елементів системи Джилі Тугелла з 2019 року]( "Відкрутіть кріпильну гайку на трубці холодоагенту кондиціонера повітря та від'єднайте трубку холодоагенту кондиціонера повітря від конденсатора")
12. Відокремте конденсатор від радіатора в зборі та зніміть конденсатор.
13. Встановлюйте в порядку, зворотному зняттю, але при цьому враховуйте наступне: якщо новий конденсатор системи кондиціонера повітря застосовуватиметься замість старого, слід додати (30 ± 5) мл компресорної оливи в систему. Якщо необхідно виконати тільки ремонт та процедуру збирання та розбирання, немає потреби в додаванні компресорної оливи.
Заміна компресора кондиціонера
Зняття
1. Відкрийте капот двигуна.
2. Виконайте відкачування холодоагенту з кондиціонера.
3. Від'єднайте кабель від негативного виведення акумулятора.
4. Підніміть автомобіль.
5. Зніміть нижню захисну пластину двигуна.

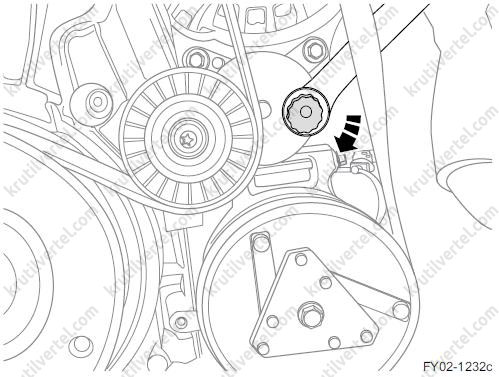

6. За допомогою ключа відрегулюйте натягувач за годинниковою стрілкою та послабте ремінь приводу.
![заміна елементів системи Geely Xingyue з 2019 року, заміна елементів системи Geely Tugella з 2019 року, заміна елементів системи Джилі Тугелла з 2019 року]( "За допомогою ключа відрегулюйте натягувач за годинниковою стрілкою та послабте ремінь")
7. Від'єднайте роз'єм (1) джгута проводів кондиціонера.
8. Відкрутіть (2) кріпильні гайки, що з'єднують трубки холодоагенту з компресором кондиціонера, та від'єднайте трубки від компресора.

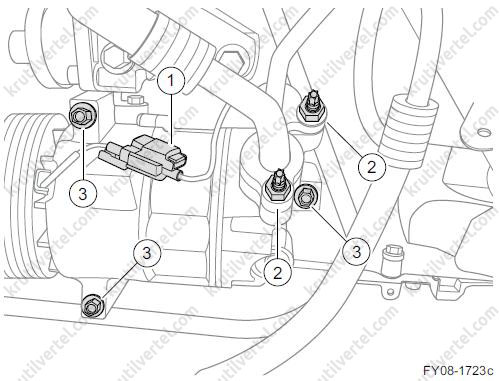

9. Викрутіть три болта (3), що з'єднують компресор повітряного кондиціонера та двигун, та вийміть компресор повітряного кондиціонера.
![заміна елементів системи Geely Xingyue з 2019 року, заміна елементів системи Geely Tugella з 2019 року, заміна елементів системи Джилі Тугелла з 2019 року]( "Викрутіть три болта (3), що з'єднують компресор повітряного кондиціонера та двигун, та вийміть компресор повітряного кондиціонера")
Встановлення
Увага:
Компресори, що постачаються виробником, містять велику кількість оливи (більше, ніж у всій системі кондиціювання повітря). Тому після заміни компресора немає необхідності додавати компресорну оливу, а перед встановленням (60 ± 5) мл компресорної оливи має бути випущено з компресора.
1. Повторно встановіть компресор кондиціонера повітря та затягніть три болти, що з'єднують компресор кондиціонера повітря та двигун у зборі. Момент затягування: 24 Н·м.
2. Перевірте та підтримуйте висоту виступу на рукаві в межах допустимого діапазону (4 ± 0,5) мм.
3. Підключіть трубки холодоагенту кондиціонера повітря до компресора кондиціонера, повторно встановіть кріпильну гайку.
4. Підключіть роз'єм джгута проводів кондиціонера повітря.
5. За допомогою ключа відрегулюйте натягувач за годинниковою стрілкою та повторно встановіть ремінь приводу.
6. Повторно встановіть кожух шківа двигуна.
7. Повторно встановіть нижню захисну пластину двигуна.
8. Опустіть автомобіль.
9. Підключіть провід до негативного виведення акумулятора.
10. Заправте систему кондиціювання холодоагентом.
11. Закрийте капот двигуна.
