10. Вікна, стекла та дзеркала заднього виду
Опис та принцип дії
Опис та принцип роботи склопідйомника
Кожен склопідйомник має наступні чотири режими роботи: ручне, ручне опускання, автоматичне підйом, автоматичне опускання. Склопідйомники без функції запобігання затисканню мають три режими роботи: ручний підйом, автоматичне опускання та ручне опускання.
Ручний підйом: При легкому підніманні та утримуванні перемикача склопідйомника у режимі «ручне підйом» відповідний електродвигун склопідйомника почне піднімати скло; відпускання перемикача припиняє рух скла.
Ручне опускання: При легкому натисканні та утримуванні перемикача склопідйомника у режимі «ручне опускання» відповідний електродвигун склопідйомника почне опускати скло; відпускання перемикача припиняє рух скла.
Функція підйому/опускання склопідйомника вимикається при виконанні однієї з таких умов: 1. Після закінчення 45 с після переведення пускового перемикача у положення OFF (ВИМК.).
2. Одна з передніх дверей була відкрита протягом 45 с після переведення пускового перемикача у положення OFF (ВИМК.).
Автоматичний підйом: Повністю потягніть на себе перемикач склопідйомника передніх лівих дверей (утримуючи його понад 500 мс), щоб увімкнути автоматичний підйом переднього лівого вікна до найвищої точки. Автоматичне підйом може бути зупинено повторним натисканням або витягуванням перемикача на себе. Вікна, що залишилися, управляються аналогічним чином.
Автоматичне опускання: Повністю втисніть перемикач склопідйомника передніх лівих дверей (утримуючи його понад 500 мс), щоб увімкнути автоматичний спуск переднього лівого вікна до нижчої точки. Автоматичний спуск може бути зупинено повторним натисканням або втисканням перемикача. Вікна, що залишилися, управляються аналогічним чином.
Увага:
Якщо під час автоматичного підйому або опускання вікна перевести перемикач у положення «ручне підйом» / «ручне опускання» / «автоматичний підйом» / «автоматичне опускання», рух вікна буде зупинено. Перемикання режиму роботи іншим перемикачем на рух у протилежному напрямку припиняє рух вікна, у той час як дублювання команди на рух у поточному напрямку не позначається на поточному русі вікна.
Функція затримки: Після переведення пускового перемикача в положення OFF (ВИМК) склопідйомник продовжує функціонувати при виконанні трьох наведених нижче умов:
1. Протягом 60 с після переведення пускового перемикача в положення OFF (ВИМКН).
2. Передні ліві та праві двері не відчинені.
3. Для відмикання/замикання двигуна не було використано інтелектуальний ключ. – Функція запобігання защемленню (за наявності)
Модуль керування склопідйомниками обладнано вбудованою системою виявлення перешкод та запобігання защемленню.
Система запобігання защемленню працює в діапазоні 4–200 мм від світлового отвору між відкритими краями та ущільненням вікна. До спрацьовування системи запобігання защемлення у вікнах застосовуються такі вимоги: в ході автоматичного підйому вікна, що пройшло ініціалізацію, реєстрація будь-якого пристрою розміром від 4 мм над склом, що піднімається, призводить до спрацьовування механізму запобігання защемлення і включенню руху в зворотному напрямку.
Увага:
- Якщо вікно не пройшло ініціалізацію або дані ініціалізації було втрачено, режим роботи «автоматичний підйом» вимикається і функція запобігання затисканню не спрацьовує.
- Функція запобігання утиску працює тільки в режимі автоматичного підйому скла.
Зусилля, що застосовується системою запобігання затисканню, відповідає вимогам стандарту 2000/4/EC. За ТУ на систему запобігання затисканню зусилля запобігання защемленню, що додається до скла, не має перевищувати 100 Н.
Функція комфортного закриття (за наявності): Комфортне закриття – це автоматичне закриття вікна внаслідок обміну даними по шині LIN. При отриманні команди комфортного закриття всі вікна починають почерговий рух догори, поки кожне з них не досягне верхньої точки (повністю закрите положення). Послідовність запуску та вимоги щодо затримки реалізуються за допомогою програмного забезпечення. Під час виконання операції комфортного закриття сигнали склопідйомників ігноруються та включається функція запобігання затисканню.
Вимкнення захисту двигуна (за наявності функції запобігання затисканню): Якщо електродвигун працює безперервно більше 60 с, його відключає блок управління, його ініціалізація втрачається.
Адаптивне програмування (за наявності функції запобігання защемленню): Система здатна адаптуватися до характеристик автомобіля та зовнішніх умов експлуатації протягом усього терміну служби автомобіля. Наприклад, при зносі ущільнювачів.
Програмний захист від перегріву (за наявності функції запобігання защемленню): Блок управління забезпечує захист від перегріву електродвигуна склопідйомника у вигляді внутрішньої програми. Якщо програма захисту від перегріву запускається під час дії функції запобігання защемленню, система завершує операцію руху скла в протилежному напрямку, але ігнорує наступні команди на підйом скла аж до повного охолодження електродвигуна.
Опис та принцип роботи зовнішнього дзеркала заднього виду: Зовнішні дзеркала заднього виду керуються електронним способом за допомогою перемикача, встановленого на дверях водія. Дзеркало заднього виду керується трьома контролерами. Лівий та правий селекторні перемикачі використовуються для вибору регульованого дзеркала заднього виду. Кнопковий перемикач напряму використовується для керування положенням скла відповідного дзеркала заднього виду.
Скло зовнішніх дзеркал заднього виду також оснащене нагрівальними елементами. Після запуску двигуна поверніть ручку перемикача регулювання дзеркал заднього виду в положення обігріву дзеркала заднього виду, щоб увімкнути подачу струму на нагрівальні елементи зовнішніх дзеркал заднього виду.
Опис та принцип роботи внутрішнього дзеркала противідблиску заднього виду з електроприводом: Протизовнікове дзеркало заднього виду з електроприводом включає протибликову лінзу з електрохроматичним покриттям, що складається з двох скляних пластин, між якими нанесений твердий гелевий електроліт. Коли на противідблиску скло не подається струм (передній і задній датчики світла не реєструють різницю у світлових умовах), електрохроматичний електроліт зберігає прозорість і високу відбивну здатність. Як тільки передній і задній датчики світла реєструють різницю у світлових умовах, на скло протиблиск подається струм, і електрохроматичний електроліт іонізується, змінюючи колір на темно-зелений. Таке скло поглинає видиму частину світлового спектру (довші хвилі), зазвичай викликає відблиски, і має знижену здатність, що відображає. Для нього характерний зелений (найкомфортніший для очей людини) відтінок відображення з укороченою довжиною пікової хвилі. Скорочення здатності, що відображає, призводить до запобігання утворенню відблисків.
Система оснащена двома датчиками (датчик світла та датчик виявлення відблисків), встановленими всередині внутрішнього дзеркала заднього виду та реєструючими яскравість зовнішнього освітлення та різницю зі світловими умовами, що надходять на внутрішнє дзеркало заднього виду через задні стекла автомобіля.
При зміні положення пускового перемикача з OFF (OFF) на ON (ON) система за замовчуванням працює в режимі AUTO (Автоматично).
Принцип роботи системи
Управління живленням
- Склопідйомники передніх лівих і задніх лівих дверей отримують живлення від одного ланцюга (30 А).
- Склопідйомники передніх правих і задніх правих дверей отримують живлення від одного ланцюга (30 А).
Увага:
Чотири перемикачі склопідйомників керують великими струмами за допомогою малих і оснащені функцією захисту від перевантажень струмом, що забезпечує безперервний захист виходу протягом 8 с.
Функція автоматичного закриття вікна під час дощу
Функція автоматичного закриття вікна при дощі реалізована наступним чином: датчик дощу направляє на блок BCM сигнал, що приводить в дію електродвигун склопідйомника та електродвигун верхнього люка, закриваючи (або відкриваючи) вікно та верхній люк.
З моменту переведення режиму живлення в положення OFF (ВИМКН) з будь-якого іншого режиму відраховується 10 хв. Якщо автомобіль укомплектований цією функцією, то після отримання блоком BCM запиту на закриття вікна через дощ цей блок відправляє команду автоматичного закриття вікон на блок дверей, що управляє електродвигунами склопідйомником, в результаті чого закриваються всі чотири вікна. Крім того, блок BCM також надсилає запит на закриття вікна на блок керування верхнім люком, який надає руху електродвигуну верхнього люка, що закриває верхній люк.
Розташування компонентів

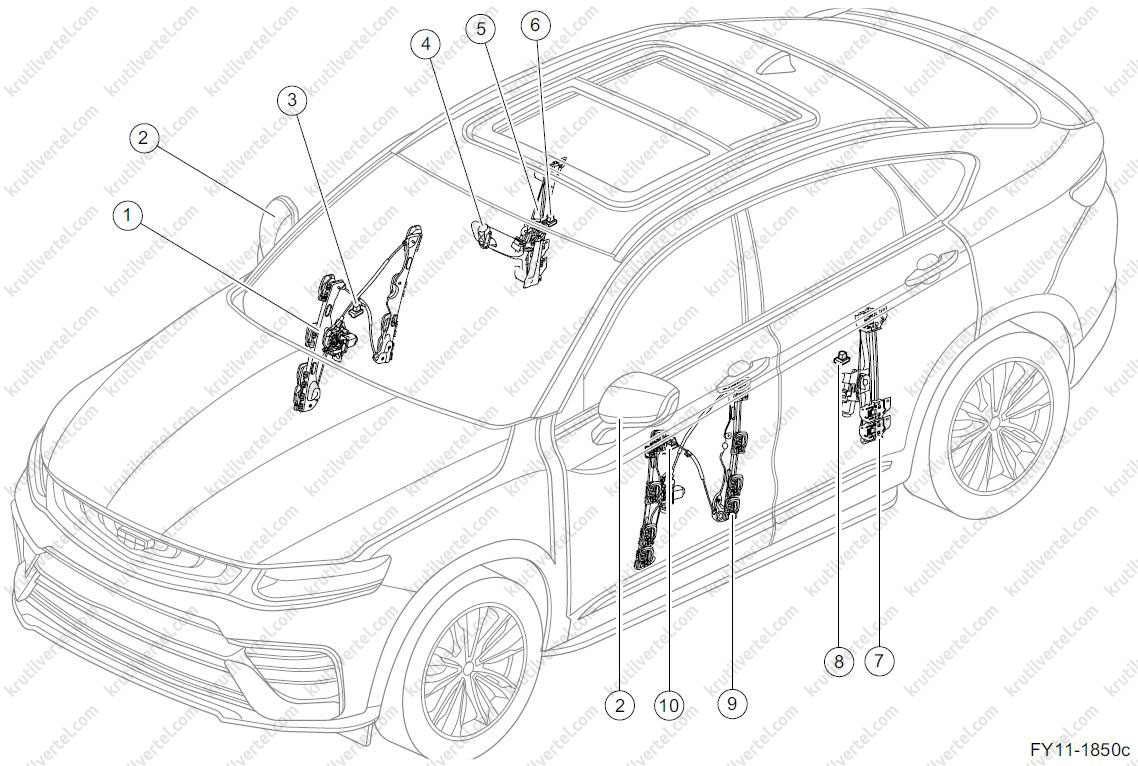

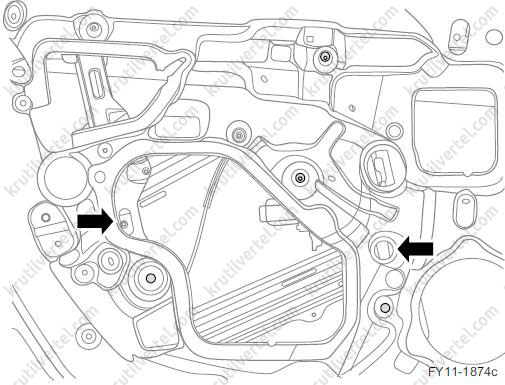

![вікна Geely Xingyue з 2019 року, скла та дзеркала заднього виду 2019 року, скла та дзеркала заднього виду Джилі Тугелла з 2019 року]( "Склопідйомник передніх правих дверей у зборі")
- Склопідйомник передніх правих дверей у зборі.
- Зовнішнє дзеркало заднього виду з електроприводом.
- Перемикач склопідйомника передніх правих дверей.
- Внутрішнє дзеркало заднього виду.
- Склопідйомник задніх правих дверей у зборі.
- Перемикач склопідйомника задніх правих дверей.
- Задній лівий склопідйомник у зборі.
- Перемикач склопідйомника задніх лівих дверей.
- Склопідйомник передніх лівих дверей у зборі.
- Перемикач склопідйомника передніх лівих дверей.
Діагностична інформація та процедури
Опис діагностики
Перед тим, як приступати до діагностики несправностей скла/вікон/дзеркал заднього виду, вивчіть розділи «Опис та принцип роботи» та «Принцип роботи системи». Вони допоможуть вам ознайомитися з пристроєм та принципом дії стекол/вікон/дзеркал заднього виду, визначити правильну послідовність етапів діагностики та, що ще важливіше, дозволять визначити, чи є стан, що описується власником автомобіля, ознакою несправності чи особливістю роботи системи. Діагностика несправностей скла/вікон/дзеркал заднього виду завжди повинна починатися з п. "Зовнішній огляд", який допоможе спеціалістам з ремонту вибрати наступний логічний етап діагностики несправностей. Вміння правильно користуватися технологічними картами діагностики скорочує час, необхідний для пошуку несправності, і дозволяє уникнути помилок щодо несправних компонентів і деталей.
Зовнішній огляд
1. Перевірте наявність додаткового обладнання, встановленого після продажу автомобіля, яке може впливати на нормальну роботу скла/вікон/дзеркал заднього виду.
2. Перевірте видимі та легко доступні компоненти системи на наявність явних пошкоджень або станів, які могли спровокувати появу несправності.
3. Перевірте джгут проводів та роз'єми, переконайтеся, що вони не ослаблені, на них немає пошкоджень, слідів зносу та старіння матеріалу.
4. Переконайтеся, що ініціалізація всіх вікон виконана правильно.
Ініціалізація склопідйомника
Для ініціалізації системи необхідно підняти вікно в крайнє верхнє положення, утримуючи перемикач у верхньому положенні доти, доки блок управління не зупинить дію електродвигуна склопідйомника (протягом 1 с після того, як вікно займе верхнє положення). При втраті ініціалізації системою вищезазначена операція має бути повторена для відновлення функції запобігання защемленню.
- Після ініціалізації всі ці функції системи повинні бути доступні.
- У процесі ініціалізації напруга на блоці керування не повинна опускатися нижче 9 ст.
- При короткостроковому падінні напруги живлення, що перевищує 6 В, стан ініціалізації зберігається.
- При кожній автоматичній зупинці вікна (у максимальному верхньому положенні) у режимі «автоматичний підйом» система зберігає останнє значення верхнього положення, перезаписуючи його на місце попереднього значення, та використовує його при наступному розрахунку максимального верхнього положення.
Увага:
- перезапис вихідного значення відбувається лише тоді, коли нове значення знаходиться у діапазоні калібрування; в іншому випадку блок керування ігнорує нове значення.
- Якщо процедура ініціалізації не виконувалася або її результат було втрачено, функції "автоматичний підйом", "запобігання затисканню" та "комфортне закриття" відключаються. В той же час функції «ручне піднесення», «ручне опускання» та «автоматичне опускання» залишаються доступними.
Наступні умови призводять до втрати ініціалізації (за наявності функції запобігання защемленню):
- Втрата напруги живлення.
- Падіння напруги живлення нижче 6 В під час роботи склопідйомника.
- Блок керування реєструє неправильний сигнал датчика Холла.
Зняття та встановлення
Заміна лобового скла
Зняття
1. Відкрийте капот двигуна.
2. Від'єднайте кабель від негативного виведення акумулятора.
3. Зніміть важіль та щітку переднього склоочисника у зборі.
4. Зніміть вентиляційну решітку.
5. Відкрийте двері.
6. Зніміть верхню декоративну накладку передньої стійки у зборі.

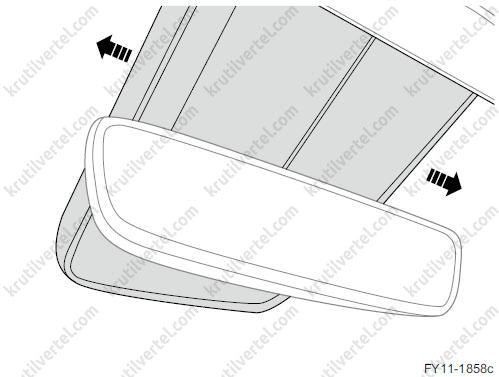

7. Зніміть дзеркало заднього виду.
8. Зніміть передню монокулярну камеру.

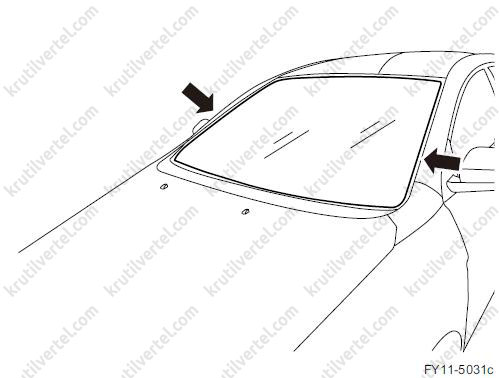

9. Зніміть декоративні стрічки лобового скла з обох боків.
![вікна Geely Xingyue з 2019 року, скла та дзеркала заднього вигляду Geely Tugella з 2019 року, скла та дзеркала заднього виду Джилі Тугелла з 2019 року]( "Зніміть декоративні стрічки лобового скла")

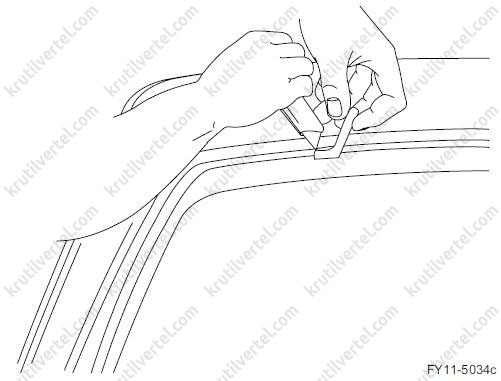

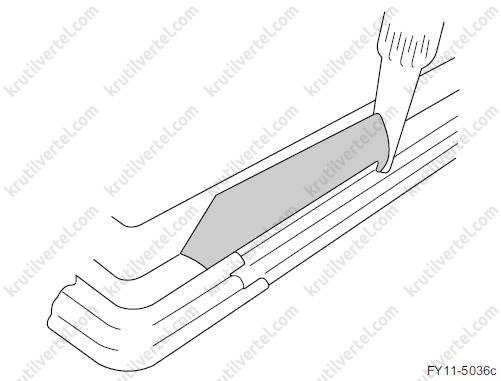

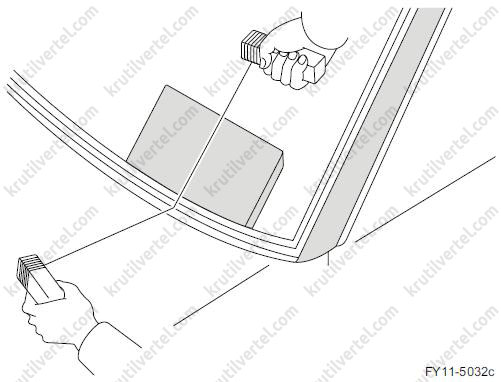

10. Працюючи в парі, зніміть герметик навколо лобового скла за допомогою тонкого сталевого дроту.
Увага:
Прив'яжіть дерев'яні бруски або аналогічні предмети до обох кінців ріжучого дроту для захисту рук.

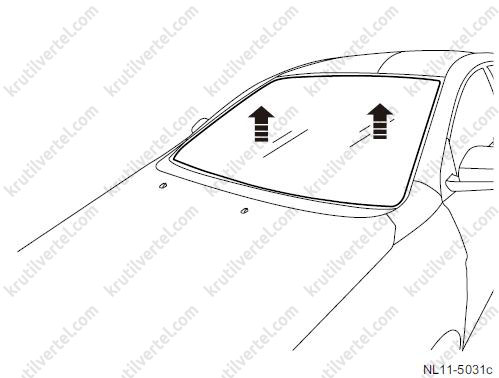

![вікна Geely Xingyue з 2019 року, скла та дзеркала заднього виду 2019 року, скла та дзеркала заднього виду Джилі Тугелла з 2019 року]( "Працюючи в парі, зніміть герметик навколо лоба")

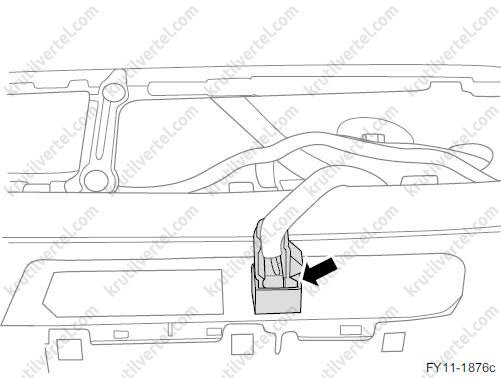

11. Від'єднайте роз'єм джгута проводів лобового скла.
![вікна Geely Xingyue з 2019 року, скла та дзеркала заднього виду 2019 року, скла та дзеркала заднього виду Джилі Тугелла з 2019 року]( "Від'єднайте роз'єм джгута проводів лобового скла")
12. Зніміть лобове скло за допомогою вакуумного захвату.
![вікна Geely Xingyue з 2019 року, скла та дзеркала заднього виду 2019 року, скла та дзеркала заднього виду Джилі Тугелла з 2019 року]( "Зніміть лобове скло за допомогою вакуумного захоплення")

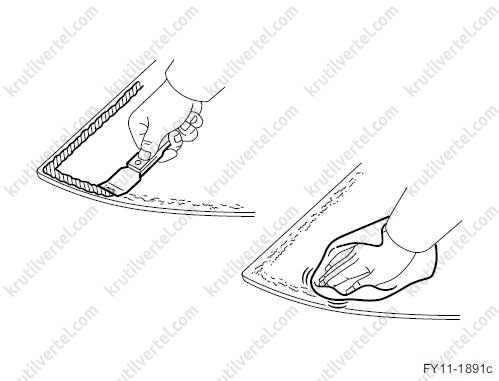

13. Видаліть герметик із рами лобового скла за допомогою леза.
![вікна Geely Xingyue з 2019 року, скла та дзеркала заднього вигляду Geely Tugella з 2019 року, скла та дзеркала заднього виду Джилі Тугелла з 2019 року]( "Видалить герметик з рами лобового скла")
Встановлення
1. Покладіть лобове скло на монтажний стіл.
Увага:
Не допускайте ударів та дряпання під час збирання.
2. Зріжте носик аплікатора спеціального герметика зі скла Geely, щоб носик, що розбризкує герметик, мав ширину 8 мм і висоту 8 мм.
![вікна Geely Xingyue з 2019 року, скла та дзеркала заднього вигляду Geely Tugella з 2019 року, скла та дзеркала заднього виду Джилі Тугелла з 2019 року]( "Зріжте носик аплікатора спеціального герметика зі скла Geely, щоб носик, що розбризкує герметик, мав ширину 8 мм і висоту 8 мм")
3. Використовуйте втулковий пістолет для герметика для рівномірного та безперервного нанесення герметика по склу з однаковою шириною.
![вікна Geely Xingyue з 2019 року, скла та дзеркала заднього вигляду Geely Tugella з 2019 року, скла та дзеркала заднього виду Джилі Тугелла з 2019 року]( "икористовуйте втулковий пістолет для герметика для рівномірного та безперервного нанесення герметика по склу з однаковою шириною")

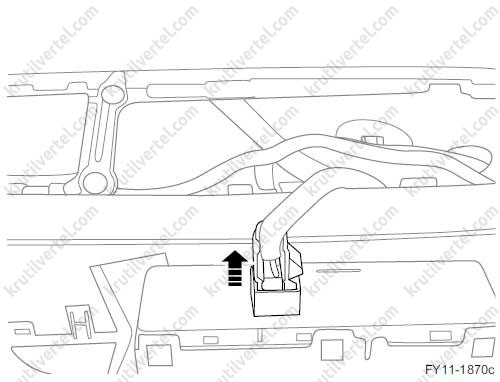

4. Підключіть роз'єм джгута проводів лобового скла.
5. Працюючи в парі з помічником та використовуючи відповідний інструмент, встановіть лобове скло та обережно притисніть його по краю.
6. Злегка натисніть на зовнішню поверхню скла, щоб надійно зафіксувати його у кузові.
Увага:
- Переконайтеся, що обмежувач лобового скла надійно склеєний із кузовом.

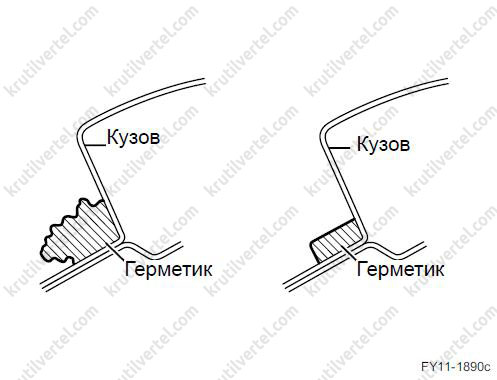

- Перевірте зазор між кузовом та лобовим склом.
- Вдавіть скло, застосувавши до нього зусилля від 98 Н і більше.
7. За потреби за допомогою скребка скоригуйте висоту або положення нанесеного клею.
8. Закріпіть лобове скло захисною стрічкою до затвердіння герметика.
9. Після затвердіння клею розпиліть воду на автомобіль зовні. Перевірте, чи вода не потрапляє всередину салону. При проникненні води в салон нанесіть повторно клей після того, як вода висохне.
10. Зніміть захисну стрічку.
11. Повторно встановіть декоративні стрічки лобового скла з обох боків.
![вікна Geely Xingyue з 2019 року, скла та дзеркала заднього вигляду Geely Tugella з 2019 року, скла та дзеркала заднього виду Джилі Тугелла з 2019 року]( "Повторно встановіть декоративні стрічки лобового скла")
12. Встановіть верхню декоративну накладку передньої стійки.
13. Повторно встановіть передню камеру.
14. Повторно встановіть дзеркало заднього виду.
15. Зачиніть двері.
16. Повторно встановіть накладку решітки вентиляції.
17. Повторно встановіть щітку важеля переднього склоочисника у зборі.
18. Підключіть негативний кабель акумулятора.
19. Закрийте капот двигуна.
Заміна заднього скла
Зняття
1. Відкрийте капот двигуна.
2. Від'єднайте кабель від негативного виведення акумулятора.
3. Відкрийте двері багажника.
4. Зніміть середню та верхню декоративні накладки дверей багажника у зборі.
5. Зніміть додатковий сигнал.
6. Зніміть дріт в обплетенні обігрівача заднього скла.

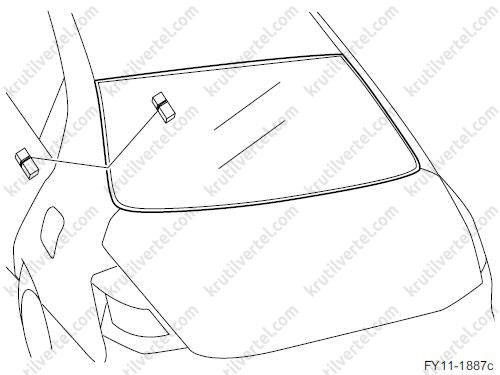

7. Працюючи в парі, зніміть герметик навколо дверей багажника за допомогою тонкого сталевого дроту.
Увага:
Прив'яжіть дерев'яні бруски або аналогічні предмети до обох кінців ріжучого дроту.

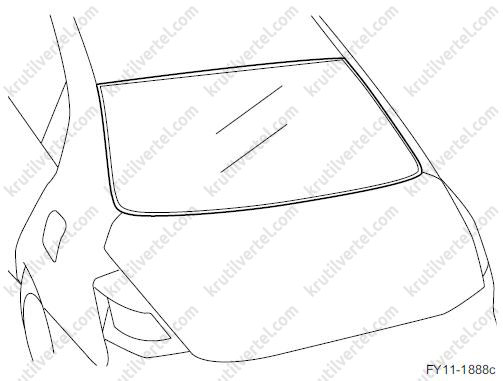

![вікна Geely Xingyue з 2019 року, скла та дзеркала заднього вигляду Geely Tugella з 2019 року, скла та дзеркала заднього виду Джилі Тугелла з 2019 року]( "Працюючи в парі, зніміть герметик навколо дверей багажника за допомогою тонкого сталевого дроту")
8. Вийміть скло дверцят багажника і зніміть його за допомогою відповідного інструменту.
![вікна Geely Xingyue з 2019 року, скла та дзеркала заднього вигляду Geely Tugella з 2019 року, скла та дзеркала заднього виду Джилі Тугелла з 2019 року]( "Вийміть скло дверцят багажника і зніміть його за допомогою відповідного інструменту")
9. Видаліть герметик із рами скла дверцят багажника за допомогою леза.
![вікна Geely Xingyue з 2019 року, скла та дзеркала заднього виду 2019 року, скла та дзеркала заднього виду Джилі Тугелла з 2019 року]( "Видаліть герметик із рами скла дверцят багажника за допомогою леза")
Встановлення
1. Покладіть скло дверцят багажника на монтажний стіл.
Увага:
Не допускайте ударів та дряпання під час збирання.
2. Зріжте носик аплікатора спеціального герметика зі скла Geely, щоб носик, що розбризкує герметик, мав ширину 8 мм і висоту 8 мм.

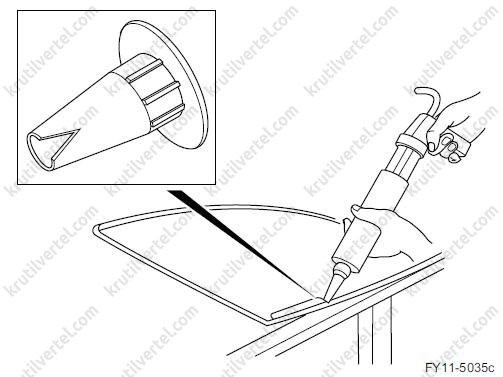

![вікна Geely Xingyue з 2019 року, скла та дзеркала заднього вигляду Geely Tugella з 2019 року, скла та дзеркала заднього виду Джилі Тугелла з 2019 року]( "Зріжте носик аплікатора спеціального герметика зі скла Geely, щоб носик, що розбризкує герметик, мав ширину 8 мм і висоту 8 мм")
3. Використовуйте втулковий пістолет для герметика для рівномірного та безперервного нанесення герметика по склу з однаковою шириною.
![вікна Geely Xingyue з 2019 року, скла та дзеркала заднього вигляду Geely Tugella з 2019 року, скла та дзеркала заднього виду Джилі Тугелла з 2019 року]( "Використовуйте втулковий пістолет для герметика для рівномірного та безперервного нанесення герметика по склу з однаковою шириною")
4. Працюючи в парі з помічником та використовуючи відповідний інструмент, встановіть скло дверей багажника.
![вікна Geely Xingyue з 2019 року, скла та дзеркала заднього виду 2019 року, скла та дзеркала заднього виду Джилі Тугелла з 2019 року]( "Працюючи в парі з помічником та використовуючи відповідний інструмент, встановіть скло дверей багажника")
5. Натисніть на скло дверцят багажника, а потім закріпіть його та його раму скла за допомогою захисної стрічки.
6. Дочекайтеся затвердіння герметика.
7. Після затвердіння герметика нанесіть пульверизатором воду на скло дверей багажника, щоб перевірити його герметичність. У разі виявлення протікання дочекайтеся висихання скла дверцят багажника і герметично загортайте протікаючі місця герметиком по склу. Якщо протікання зберігається, зніміть скло дверцят багажника і повторіть процедуру ремонту спочатку.
Увага:
Не переміщуйте автомобіль протягом шести годин; не мийте автомобіль протягом трьох днів;
8. Повторно встановіть провід обплетення обігрівача заднього скла.
9. Повторно встановіть додатковий сигнал.
10. Повторно встановіть середню та верхню декоративні накладки дверей багажника у зборі.
11. Закрийте двері багажника.
13. Приєднайте негативний кабель акумулятора.
14. Закрийте капот двигуна.
Заміна скла трикутного бокового вікна
Зняття
1. Відкрийте двері.
2. Зніміть спинку заднього сидіння.
3. Зніміть внутрішню декоративну накладку порога задніх дверей у зборі.
4. Зніміть нижню декоративну накладку задньої стійки.
5. Відкрийте двері багажника.
6. Зніміть розетку.
7. Зніміть лампу освітлення багажного відділення.
8. Зніміть панель облицювального багажного відділення.
9. Зніміть верхню декоративну накладку задньої стійки.

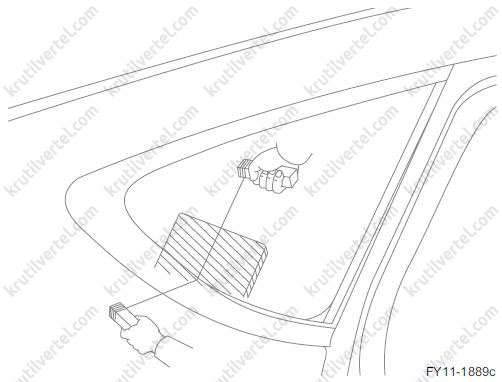

10. Працюючи у парі, зніміть герметик навколо трикутного вікна за допомогою тонкого сталевого дроту.
Увага:
З обох кінців обмотайте дерев'яний брусок тонким сталевим дротом для зручності демонтажу.
11. Вийміть трикутне вікно та зніміть його.
![вікна Geely Xingyue з 2019 року, скла та дзеркала заднього вигляду Geely Tugella з 2019 року, скла та дзеркала заднього виду Джилі Тугелла з 2019 року]( "Вийміть трикутне вікно і зніміть його")
12. Видаліть герметик із трикутного вікна за допомогою леза.
![вікна Geely Xingyue з 2019 року, скла та дзеркала заднього вигляду Geely Tugella з 2019 року, скла та дзеркала заднього виду Джилі Тугелла з 2019 року]( "Видалить герметик з трикутного вікна")
13. За допомогою леза видаліть надлишок клею з контактної поверхні кузова.
![вікна Geely Xingyue з 2019 року, скла та дзеркала заднього вигляду Geely Tugella з 2019 року, скла та дзеркала заднього виду Джилі Тугелла з 2019 року]( "За допомогою леза видаліть надлишок клею")
Встановлення
1. Покладіть трикутне вікно на монтажний стіл.
Увага:
Не допускайте ударів та дряпання під час збирання.
2. Зріжте носик аплікатора спеціального герметика зі скла Geely, щоб носик, що розбризкує герметик, мав ширину 8 мм і висоту 8 мм.
![вікна Geely Xingyue з 2019 року, скла та дзеркала заднього вигляду Geely Tugella з 2019 року, скла та дзеркала заднього виду Джилі Тугелла з 2019 року]( "Зріжте носик аплікатора спеціального герметика зі скла Geely, щоб носик, що розбризкує герметик, мав ширину 8 мм і висоту 8 мм")

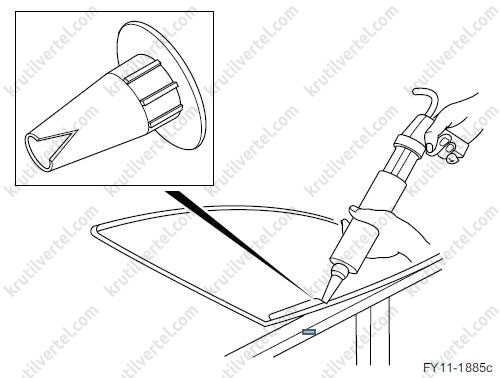

3. Використовуйте втулковий пістолет для герметика для рівномірного та безперервного нанесення герметика по склу з однаковою шириною.
![вікна Geely Xingyue з 2019 року, скла та дзеркала заднього вигляду Geely Tugella з 2019 року, скла та дзеркала заднього виду Джилі Тугелла з 2019 року]( "Використовуйте втулковий пістолет для герметика для рівномірного та безперервного нанесення герметика по склу з однаковою шириною")
4. Використовуючи відповідний інструмент, встановіть трикутне вікно та обережно притисніть його до краю.
![вікна Geely Xingyue з 2019 року, скла та дзеркала заднього виду 2019 року, скла та дзеркала заднього виду Джилі Тугелла з 2019 року]( "Використовуючи відповідний інструмент, встановіть трикутне")
5. Злегка натисніть на зовнішню поверхню скла, щоб надійно зафіксувати його у кузові.
6. За потреби за допомогою скребка скоригуйте висоту або положення нанесеного клею.
7. Закріпіть трикутне вікно захисною стрічкою до затвердіння герметика.
Увага:
Не переміщуйте автомобіль протягом шести годин; не мийте автомобіль протягом трьох днів;
8. Після затвердіння клею розпорошіть воду на автомобіль зовні. Перевірте, чи вода не потрапляє всередину салону. При проникненні води в салон нанесіть повторно клей після того, як вода висохне.
9. Зніміть захисну стрічку.
10. Повторно встановіть верхню декоративну накладку задньої стійки у зборі.
11. Повторно встановіть декоративну накладку багажника.
12. Повторно встановіть лампу освітлення багажного відділення.
13. Повторно встановіть розетку.
14. Закрийте двері багажника.
15. Повторно встановіть нижню декоративну накладку задньої стійки у зборі.
16. Повторно встановіть внутрішню декоративну накладку порога задніх дверей у зборі.
17. Повторно встановіть заднє сидіння.
18. Зачиніть двері.
Заміна зовнішнього електричного дзеркала заднього виду в зборі
1. Відкрийте капот двигуна.
2. Від'єднайте кабель від негативного виведення акумулятора.
3. Зніміть панель перемикача склопідйомника передніх дверей.
4. Зніміть внутрішню захисну панель дверей у зборі.
5. Від'єднайте роз'єм джгута проводів електричного зовнішнього дзеркала заднього виду в зборі.
Увага:
Під час встановлення джгут проводів надійно з'єднується згідно з принципом «вставляти, доки не буде чути клацання для підтвердження».
![вікна Geely Xingyue з 2019 року, скла та дзеркала заднього вигляду Geely Tugella з 2019 року, скла та дзеркала заднього виду Джилі Тугелла з 2019 року]( "Від'єднайте роз'єм джгута проводів електричного зовнішнього")
6. Відкрутіть три кріпильні гайки електричного зовнішнього дзеркала заднього виду в зборі та витягніть електричне зовнішнє дзеркало заднього виду в зборі.
Примітка:
Момент затягування під час встановлення: 9 Н·м.
![вікна Geely Xingyue з 2019 року, скла та дзеркала заднього вигляду Geely Tugella з 2019 року, скла та дзеркала заднього виду Джилі Тугелла з 2019 року]( "Відверніть три кріпильні гайки електричного зовнішнього дзеркало заднього виду у зборі")
7. Встановлюйте в порядку, зворотному зняття.
Заміна скла в електричному дзеркалі заднього виду
Зняття
1. Відкрийте капот двигуна.
2. Від'єднайте кабель від негативного виведення акумулятора.

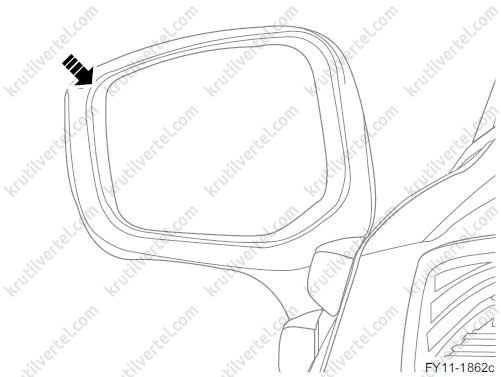

3. За допомогою шліцевої викрутки підтягніть корпус дзеркала заднього виду в напрямку, показаному на малюнку, і зніміть скло зовнішнього дзеркала заднього виду.
Увага:
- Будьте обережні, щоб не подряпати руки.
- Будьте обережні, щоб не розбити скло.
![вікна Geely Xingyue з 2019 року, скла та дзеркала заднього вигляду Geely Tugella з 2019 року, скла та дзеркала заднього виду Джилі Тугелла з 2019 року]( "За допомогою шліцевої викрутки підтягніть корпус дзеркала заднього виду в напрямку, показаному на малюнку, і зніміть скло зовнішнього дзеркала заднього виду")

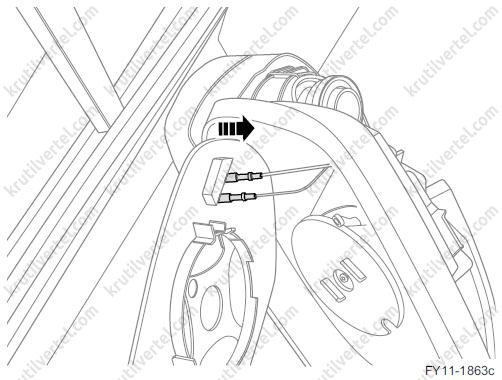

4. Від'єднайте два роз'єми джгута проводів обігрівача скла дзеркала заднього виду та зніміть скло електричного дзеркала заднього виду.
![вікна Geely Xingyue з 2019 року, скла та дзеркала заднього виду 2019 року, скла та дзеркала заднього виду Джилі Тугелла з 2019 року]( "Від'єднайте два роз'єми джгута проводів обігрівача дзеркала заднього виду")
Встановлення
1. Підключіть два роз'єми джгута дротів скла електричного дзеркала заднього виду.
Увага:
Джгут проводів надійно з'єднується згідно з принципом «вставляти, доки не буде чути клацання для підтвердження».
![вікна Geely Xingyue з 2019 року, скла та дзеркала заднього вигляду Geely Tugella з 2019 року, скла та дзеркала заднього виду Джилі Тугелла з 2019 року]( "Підключіть два роз'єми джгута дротів скла")
2. Закріпіть скло електричного дзеркала заднього виду.
3. Приєднайте негативний кабель акумулятора.
4. Закрийте капот двигуна.
Заміна перемикача регулювання дзеркала заднього виду
1. Відкрийте капот двигуна.
2. Від'єднайте кабель від негативного виведення акумулятора.

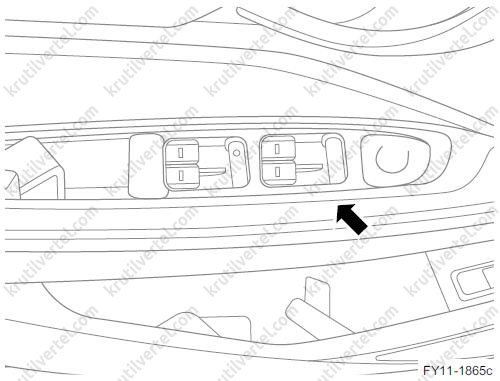

3. За допомогою відповідного інструмента відкрийте панель перемикача склопідйомника передніх дверей.
![вікна Geely Xingyue з 2019 року, скла та дзеркала заднього вигляду Geely Tugella з 2019 року, скла та дзеркала заднього виду Джилі Тугелла з 2019 року]( "За допомогою відповідного інструменту відкрийте панель перемикача")

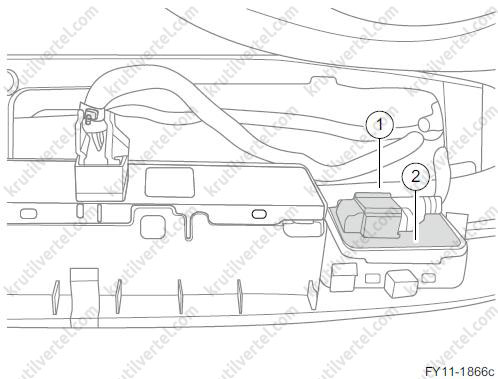

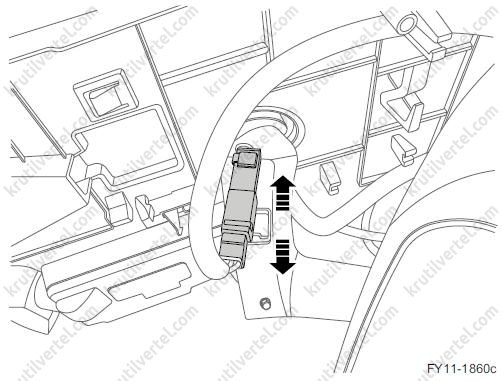

4. Від'єднайте роз'єм (1) джгута проводів перемикача регулювання зовнішніх дзеркал заднього виду.
Увага:
Під час встановлення джгут проводів надійно з'єднується згідно з принципом «вставляти, доки не буде чути клацання для підтвердження».
5. Підніміть перемикач (2) регулювання зовнішніх дзеркал заднього виду.
![вікна Geely Xingyue з 2019 року, скла та дзеркала заднього вигляду Geely Tugella з 2019 року, скла та дзеркала заднього виду Джилі Тугелла з 2019 року]( "Підніміть перемикач (2) регулювання зовнішніх дзеркал заднього виду")
6. Встановлюйте в порядку, зворотному зняття.
Заміна електродвигуна регулювання електричного дзеркала заднього виду
1. Відкрийте капот двигуна.
2. Від'єднайте кабель від негативного виведення акумулятора.
3. Зніміть скло електричного дзеркала заднього виду.
4. Відкрутіть три гвинти електродвигуна регулювання електричного дзеркала заднього виду.
![вікна Geely Xingyue з 2019 року, скла та дзеркала заднього вигляду Geely Tugella з 2019 року, скла та дзеркала заднього виду Джилі Тугелла з 2019 року]( "Відкрутіть три гвинти електродвигуна регулювання електричного дзеркала заднього виду")
5. Переверніть електродвигун регулювання електричного дзеркала заднього виду.

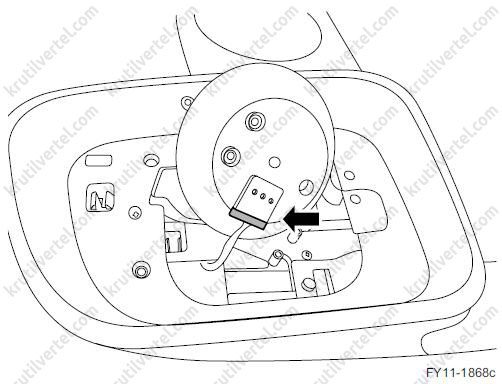

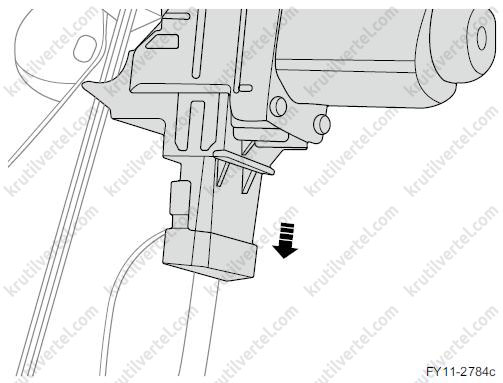

6. Від'єднайте роз'єм джгута проводів електродвигуна регулювання дзеркала заднього виду та зніміть електродвигун регулювання електричного дзеркала заднього виду.
Увага:
Під час встановлення джгут проводів надійно з'єднується згідно з принципом «вставляти, доки не буде чути клацання для підтвердження».
![вікна Geely Xingyue з 2019 року, скла та дзеркала заднього виду 2019 року, скла та дзеркала заднього виду Джилі Тугелла з 2019 року]( "Від'єднайте роз'єм джгута проводів електродвигуна електричного дзеркала заднього виду")
7. Встановлюйте в порядку, зворотному зняття.
Заміна внутрішнього дзеркала заднього виду
Базова комплектація
1. Вийміть верхню кришку лобового скла.
![вікна Geely Xingyue з 2019 року, скла та дзеркала заднього вигляду Geely Tugella з 2019 року, скла та дзеркала заднього виду Джилі Тугелла з 2019 року]( "Вийміть верхню заглушку лобового скла")

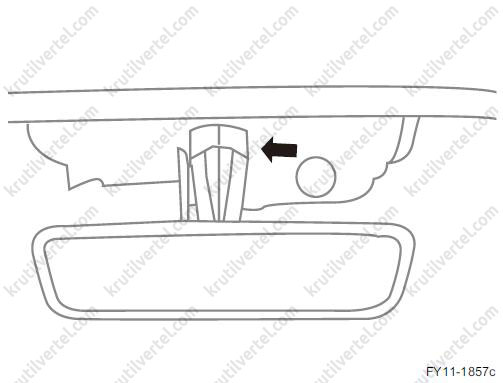

2. Зніміть внутрішнє дзеркало заднього виду рухом униз.
Увага:
Не допускайте дряпання скла.
![вікна Geely Xingyue з 2019 року, скла та дзеркала заднього вигляду Geely Tugella з 2019 року, скла та дзеркала заднього виду Джилі Тугелла з 2019 року]( "Зніміть внутрішнє дзеркало заднього виду рухом униз")
3. Встановлюйте в порядку, зворотному зняття.
Максимальна комплектація
1. Вийміть верхню кришку лобового скла.
![вікна Geely Xingyue з 2019 року, скла та дзеркала заднього вигляду Geely Tugella з 2019 року, скла та дзеркала заднього виду Джилі Тугелла з 2019 року]( "Вийміть верхню заглушку лобового скла")

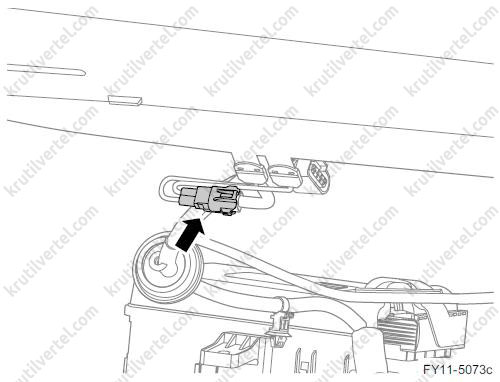

2. Від'єднайте роз'єм джгута проводів внутрішнього дзеркала заднього виду.
Увага:
Під час встановлення джгут проводів надійно з'єднується згідно з принципом «вставляти, доки не буде чути клацання для підтвердження».
![вікна Geely Xingyue з 2019 року, скла та дзеркала заднього вигляду Geely Tugella з 2019 року, скла та дзеркала заднього виду Джилі Тугелла з 2019 року]( "Від'єднайте роз'єм джгута проводів внутрішнього дзеркала")
3. Зніміть внутрішнє дзеркало заднього виду рухом униз.
Увага:
Під час встановлення дзеркала заднього виду слід докласти рівномірне зусилля вздовж похилої поверхні дзеркала, щоб уникнути пошкодження лобового скла.
4. Встановлюйте в порядку, зворотному зняття.
Заміна перемикача склопідйомника передніх дверей
1. Відкрийте капот двигуна.
2. Від'єднайте кабель від негативного виведення акумулятора.
3. Відкрийте передні двері.

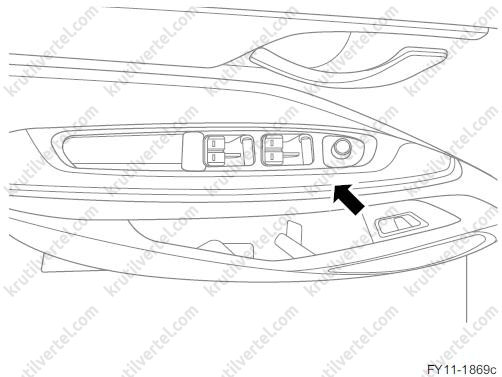

4. За допомогою відповідного інструмента відкрийте панель перемикача склопідйомника передніх дверей.
![вікна Geely Xingyue з 2019 року, скла та дзеркала заднього вигляду Geely Tugella з 2019 року, скла та дзеркала заднього виду Джилі Тугелла з 2019 року]( "За допомогою відповідного інструмента відкрийте панель перемикача")
5. Від'єднайте роз'єм джгута проводів перемикача передніх дверей і зніміть панель перемикача передніх дверей.
Увага:
Під час встановлення джгут проводів надійно з'єднується згідно з принципом «вставляти, доки не буде чути клацання для підтвердження».
![вікна Geely Xingyue з 2019 року, скла та дзеркала заднього вигляду Geely Tugella з 2019 року, скла та дзеркала заднього виду Джилі Тугелла з 2019 року]( "Від'єднайте роз'єм джгута проводів перемикача склопідключення передніх дверей")
6. Встановлюйте в порядку, зворотному зняття.
Заміна склопідйомника передніх дверей
1. Відкрийте капот двигуна.
2. Від'єднайте кабель від негативного виведення акумулятора.
3. Зніміть перемикач склопідйомника передніх дверей.
4. Зніміть внутрішню захисну панель дверей у зборі.
5. Зніміть вікно передніх дверей у зборі.

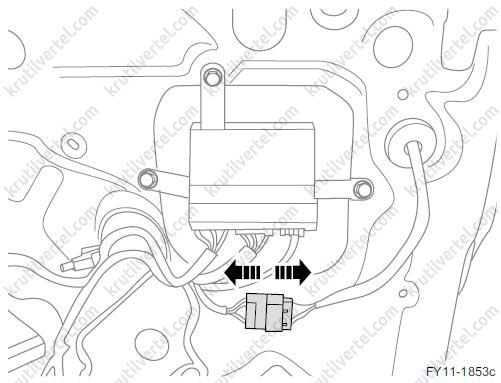

6. Від'єднайте роз'єм джгута проводів склопідйомника дверей.
Увага:
Під час встановлення джгут проводів надійно з'єднується згідно з принципом «вставляти, доки не буде чути клацання для підтвердження».
![вікна Geely Xingyue з 2019 року, скла та дзеркала заднього вигляду Geely Tugella з 2019 року, скла та дзеркала заднього виду Джилі Тугелла з 2019 року]( "Від'єднайте роз'єм джгута проводів склопідйомника дверей")

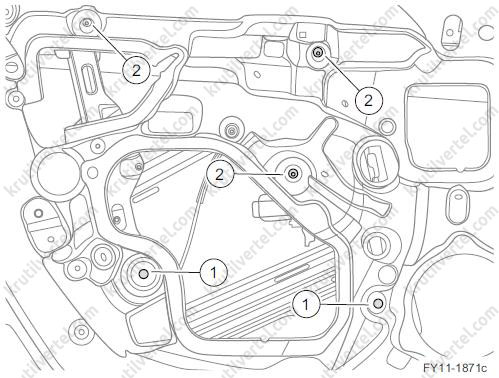

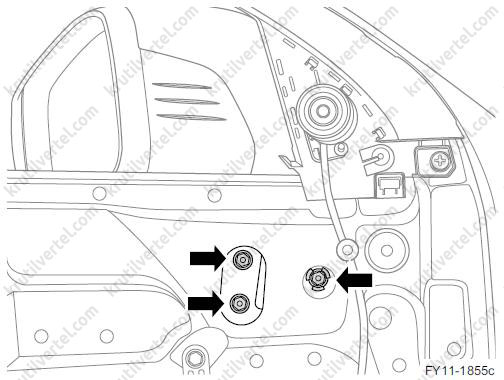

7. Відкрутіть три гайки (2) склопідйомника.
Примітка:
Момент затягування під час встановлення: 9 Н·м.
8. Відкрутіть два болти (1) склопідйомника.
Примітка:
Момент затягування під час встановлення: 9 Н·м.
9. Зніміть склопідйомник передніх лівих дверей у зборі.
![вікна Geely Xingyue з 2019 року, скла та дзеркала заднього виду 2019 року, скла та дзеркала заднього виду Джилі Тугелла з 2019 року]( "Зніміть склопідйомник передніх лівих дверей у зборі")
10. Встановлюйте в порядку, зворотному зняття.
Заміна вікна передніх дверей
Зняття
1. Відкрийте капот двигуна.
2. Від'єднайте кабель від негативного виведення акумулятора.
3. Зніміть перемикач склопідйомника передніх дверей.
4. Зніміть внутрішню захисну панель дверей у зборі.
5. Опустіть вікно передніх лівих дверей у монтажний технологічний отвір, як показано на малюнку, і за допомогою відповідного інструмента розташуйте монтажний отвір таким чином, щоб відкрити кріпильний паз вікна.
6. Зніміть вікно передніх лівих дверей.
![вікна Geely Xingyue з 2019 року, скла та дзеркала заднього вигляду Ge2019 року, скла та дзеркала заднього виду Джилі Тугелла з 2019 року]( "Зніміть вікно передніх лівих дверей")
Встановлення
1. Повторно встановіть вікно передніх дверей у зборі передніх дверей і закріпіть його в пазу вікна в зборі.
Увага:
Не допускайте ударів та дряпання під час збирання.
2. Повторно встановіть внутрішню панель дверей.
3. Повторно встановіть перемикач склопідйомника передніх лівих дверей.
4. Приєднайте негативний кабель акумулятора.
5. Закрийте капот двигуна.
Заміна перемикача склопідйомника задніх дверей
1. Відкрийте капот двигуна.
2. Від'єднайте кабель від негативного виведення акумулятора.
3. Відкрийте задні двері.

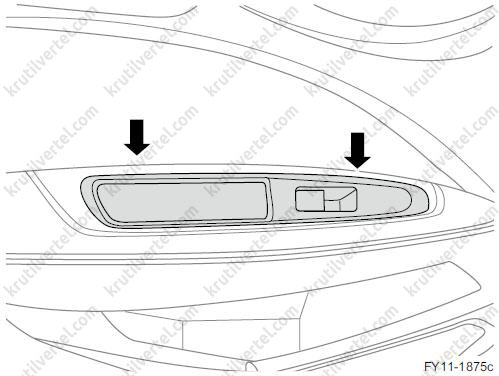

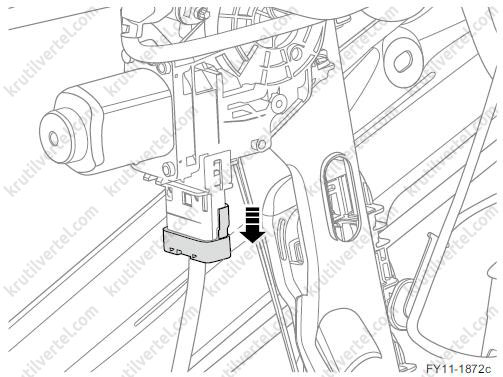

4. За допомогою плоскої викрутки обережно підтягніть перемикач склопідйомника задніх дверей.
![вікна Geely Xingyue з 2019 року, скла та дзеркала заднього виду 2019 року, скла та дзеркала заднього виду Джилі Тугелла з 2019 року]( "За допомогою плоскої викрутки обережно підтягніть перемикач")
5. Від'єднайте роз'єм джгута проводів перемикача склопідйомника задніх дверей і зніміть перемикач склопідіймача задніх дверей.
Увага:
Під час встановлення джгут проводів надійно з'єднується згідно з принципом «вставляти, доки не буде чути клацання для підтвердження».
![вікна Geely Xingyue з 2019 року, скла та дзеркала заднього вигляду Geely Tugella з 2019 року, скла та дзеркала заднього виду Джилі Тугелла з 2019 року]( "Від'єднайте роз'єм джгута проводів перемикача скло-s.jpg")
6. Встановлюйте в порядку, зворотному зняття.
Заміна склопідйомника задніх дверей
1. Відкрийте капот двигуна.
2. Від'єднайте кабель від негативного виведення акумулятора.
3. Зніміть перемикач склопідйомника задніх дверей.
4. Зніміть внутрішню захисну панель дверей у зборі.
5. Зніміть вікно задніх дверей у зборі.
6. Від'єднайте роз'єм джгута проводів перемикача склопідйомника дверей.
Увага:
Під час встановлення джгут проводів надійно з'єднується згідно з принципом «вставляти, доки не буде чути клацання для підтвердження».
![вікна Geely Xingyue з 2019 року, скла та дзеркала заднього вигляду Geely Tugella з 2019 року, скла та дзеркала заднього виду Джилі Тугелла з 2019 року]( "Від'єднайте роз'єм джгута проводів перемикача")

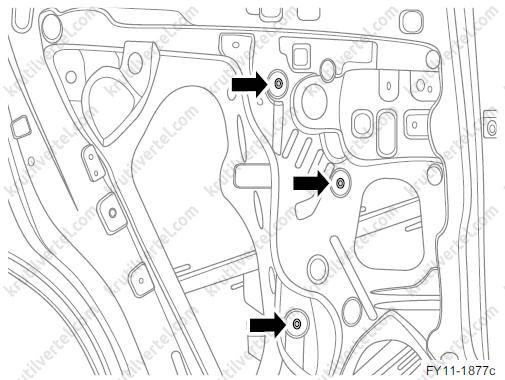

7. Відкрутіть три кріпильні гайки склопідйомника задніх дверей.
Примітка:
Момент затягування під час встановлення: 9 Н·м.
8. Зніміть склопідйомник задніх дверей у зборі.
![вікна Geely Xingyue з 2019 року, скла та дзеркала заднього виду 2019 року, скла та дзеркала заднього виду Джилі Тугелла з 2019 року]( "Зніміть склопідйомник задніх дверей у зборі")
9. Встановлюйте в порядку, зворотному зняття.
Заміна вікна задніх дверей
Зняття
1. Відкрийте капот двигуна.
2. Від'єднайте кабель від негативного виведення акумулятора.
3. Зніміть перемикач склопідйомника задніх дверей.
4. Зніміть внутрішню захисну панель дверей у зборі.

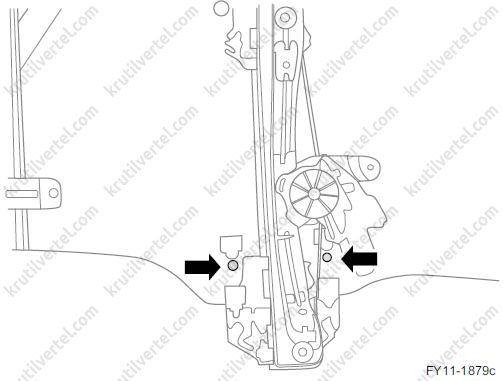

5. Зніміть два болти між вікном задніх дверей у зборі та склопідйомником.
6. Вийміть вікно задніх дверей у зборі зі склопідйомника та повільно потягніть вікно задніх дверей у зборі вгору.
![вікна Geely Xingyue з 2019 року, скла та дзеркала заднього вигляду Geely Tugella з 2019 року, скла та дзеркала заднього виду Джилі Тугелла з 2019 року]( "Вийміть вікно задніх дверей у зборі зі склопідйомника")
Встановлення
1. Повторно встановіть вікно задніх дверей у зборі в задні двері та закріпіть його у вікні у зборі.
Увага:
Не допускайте ударів та дряпання під час збирання.
2. Повторно встановіть два болти між вікном задніх дверей у зборі та склопідйомником.
3. Повторно встановіть внутрішню захисну панель дверей у зборі.
4. Повторно встановіть перемикач склопідйомника задніх лівих дверей.
5. Приєднайте негативний кабель акумулятора.
6. Закрийте капот двигуна.
