Комбінація приладів і система інформування водія Geely Xingyue / Tugella з 2019 року випуску (+ рестайлінг 2022)
Зазвичай користувачі нашого сайту знаходять цю сторінку за такими запитами:
електросхема Geely, скачати електросхему Geely, панель приладів Geely, система освітлення Geely, магнітола Geely, аудіосистема Geely, склоочисник Geely, регулювання фар Geely, коди помилок Geely, електросхема Geely Tugella, скачати електросхему Geely Tugella, панель приладів Geely Tugella, система освітлення Geely Tugella, магнітола Geely Tugella, аудіосистема Geely Tugella, склоочисник Geely Tugella, регулювання фар Geely Tugella, коди помилок Geely Tugella

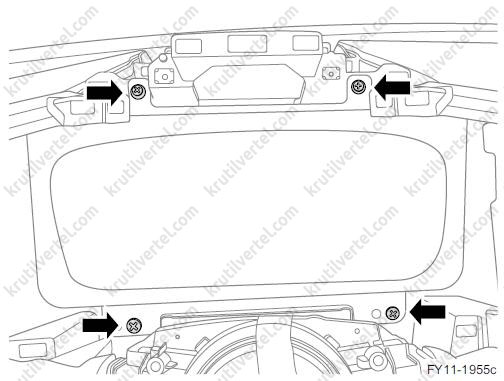

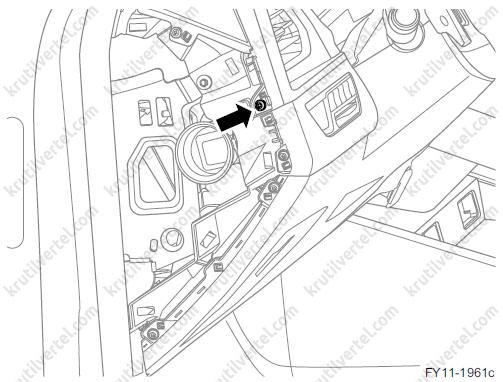

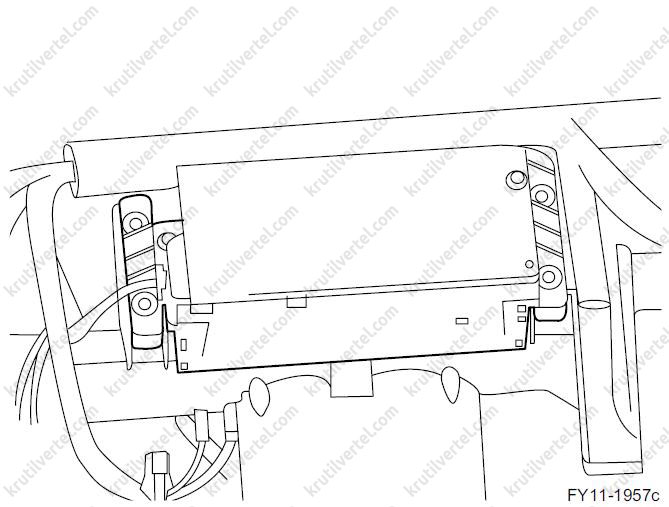

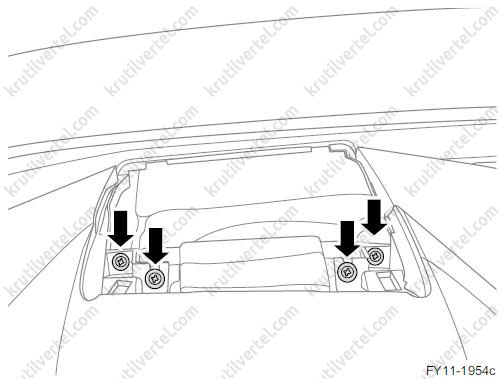

6. Комбінація приладів та система інформування водія
Діагностична інформація та процедури
Опис діагностики
Перед тим як розпочинати діагностику несправностей комбінації приладів/системи інформування водія, вивчіть розділи «Опис та принцип дії» та «Принцип роботи системи». Вони допоможуть вам ознайомитися з пристроєм та принципом дії комбінації приладів/системи інформування водія, визначити правильну послідовність етапів діагностики та, що ще важливіше, дозволять визначити, чи є стан, що описується власником автомобіля, ознакою несправності чи особливістю роботи системи. Діагностика несправностей комбінації приладів/системи інформування водія завжди має починатися із зовнішнього огляду, який допоможе спеціалістам з ремонту вибрати наступний логічний етап діагностики несправностей. Вміння правильно користуватися технологічними картами діагностики скорочує час, необхідний для пошуку несправності, і дозволяє уникнути помилок щодо несправних компонентів і деталей.
Зовнішній огляд
1. Перевірте наявність додаткового обладнання, встановленого після продажу автомобіля, яке може впливати на нормальну роботу комбінації приладів/системи інформування водія.
2. Перевірте видимі та легко доступні компоненти системи на наявність явних пошкоджень або станів, які могли спровокувати появу несправності.
3. Перевірте джгут проводів та роз'єми, переконайтеся, що вони не ослаблені, на них немає пошкоджень, слідів зносу та старіння матеріалу.
4. Переконайтеся, що датчики з усіма приладами працюють справно.

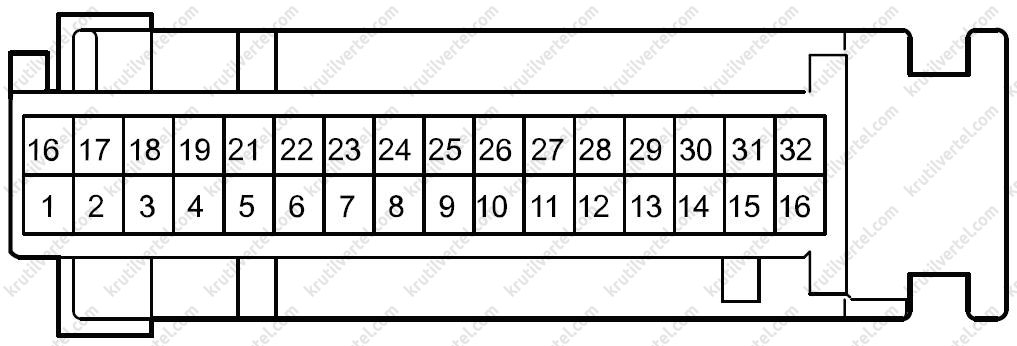

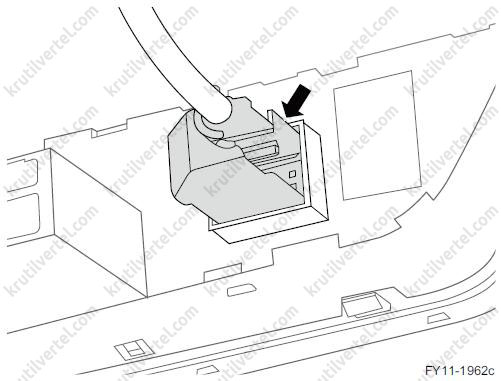

Перелік висновків комбінації приладів
| Номер виводу | Колір дроту | Найменування | Опис функції контакту |
| 1 | – | – | – |
| 2 | – | – | – |
| 3 | – | – | – |
| 4 | – | – | – |
| 5 | – | – | – |
| 6 | – | – | – |
| 7 | – | – | – |
| 8 | – | – | – |
| 9 | – | – | – |
| 10 | – | – | – |
| 11 | Коричневий | BRAKE FLUID LEVEL- | Датчик рівня гальмівної рідини |
| 12 | Червоний | WORK LIGHT DRIVING | Вимикач електронного гальма стоянки, живлення вимикача аварійної зупинки |
| 13 | – | – | – |
| 14 | – | – | – |
| 15 | Сірий | FLS- | Сигнал датчика рівня палива |
| 16 | Чорний | GND | "Маса" |
| 17 | – | – | – |
| 18 | – | – | – |
| 19 | – | – | – |
| 20 | – | – | – |
| 21 | – | – | – |
| 22 | – | – | – |
| 23 | – | – | – |
| 24 | Червоний з білою смугою | IG1 | Живлення IG1 |
| 25 | Зелений із коричневою смугою | ЛАМПА РЕМНЯ БЕЗПЕКИ | Сигнал спрацьовування індикатора роботи незакріпленого ременя безпеки пасажира |
| 26 | – | – | – |
| 27 | – | – | – |
| 28 | – | – | – |
| 29 | Синій із червоною смугою | FLS+ | Сигнал датчика рівня палива |
| 30 | Зелений із білою смугою | CAN-H | IF CAN-H |
| 31 | Білий із чорною смугою | CAN-L | IF CAN-L |
| 32 | Білий | BATT | Живлення на позитивному висновку АКБ |
Скидання інтервалу технічного обслуговування
1. Підключіть один роз'єм діагностичного тестера до діагностичного інтерфейсу OBD.
2. Підключіть другий роз'єм діагностичного тестера до персонального комп'ютера з встановленим програмним забезпеченням.
3. Увімкніть режим ON (Увімкнення) за допомогою пускового перемикача.
4. Запустіть діагностичне програмне забезпечення на комп'ютері (потрібне підключення комп'ютера до мережі) та натисніть Welcome to Enter (Ласкаво просимо).
Примітка:
Система відобразить повідомлення: Model: XX VIN code: XXXXXXXXXXXXXXXXX (Модель, VIN-номер).
5. Натисніть кнопку Confirm (Підтвердити).
6. Виберіть IPK.
