Комп'ютер / інтегрована система Geely Xingyue / Tugella з 2019 року випуску (+ рестайлінг 2022)

Зазвичай користувачі нашого сайту знаходять цю сторінку за такими запитами:
електросхема Geely, скачати електросхему Geely, панель приладів Geely, система освітлення Geely, магнітола Geely, аудіосистема Geely, склоочисник Geely, регулювання фар Geely, коди помилок Geely, електросхема Geely Tugella, скачати електросхему Geely Tugella, панель приладів Geely Tugella, система освітлення Geely Tugella, магнітола Geely Tugella, аудіосистема Geely Tugella, склоочисник Geely Tugella, регулювання фар Geely Tugella, коди помилок Geely Tugella

2. Комп'ютер / інтегрована система

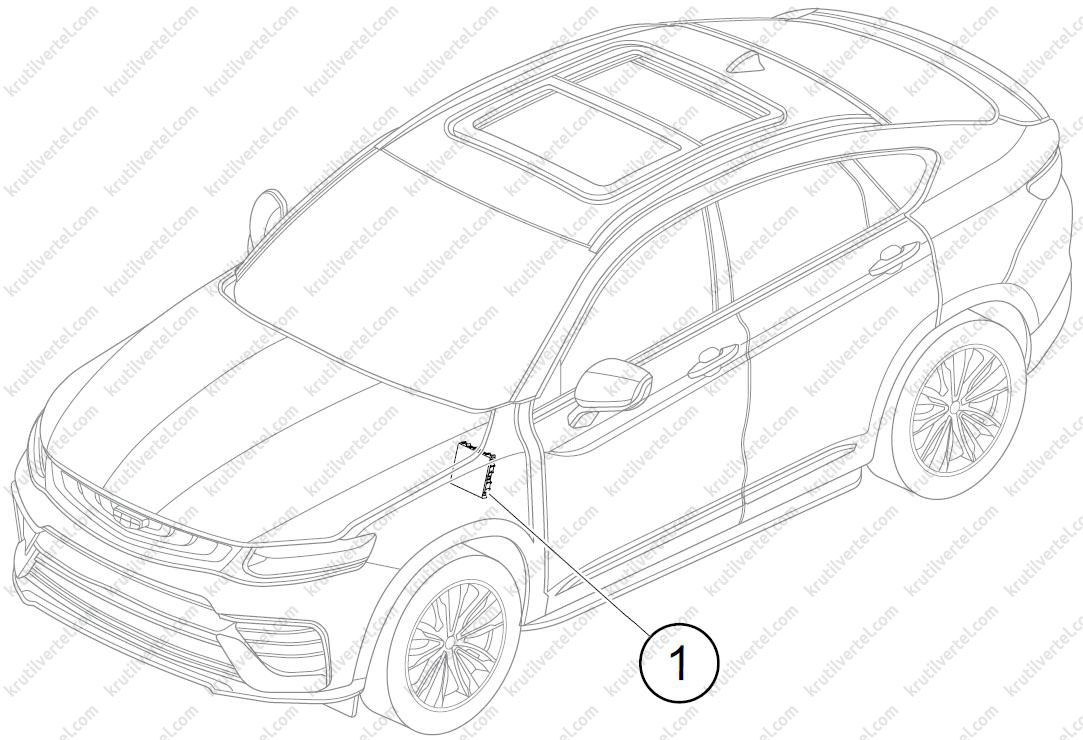

Розташування компонентів

комп'ютер Geely Xingyue з 2019 року, інтегрована система Geely Tugella з 2019 року, комп'ютер Джилі Тугелла з 2019 року

  1. Блок керування електроустаткуванням кузова (BCM).

Діагностична інформація та процедури

Зовнішній огляд

1. Переконайтеся в наявності ознаки несправності:

Найскладнішою ситуацією під час пошуку та усунення несправностей є відсутність ознаки несправності. У цьому випадку необхідно ретельно проаналізувати несправність, описану користувачем. Після цього слід відтворити умови, аналогічні тим, у яких виявилася несправність, описана клієнтом. Незалежно від того, наскільки кваліфіковані та досвідчені механіки, проведення діагностики без підтвердження ознак несправності призведе до пропуску важливих нюансів та прийняття неправильних рішень під час ремонту. Це унеможливить пошук та усунення несправностей.

2. Перевірте видимі та доступні компоненти системи на наявність явних пошкоджень або станів, які могли спровокувати появу несправності.

3. З особливою ретельністю слід оглядати роз'єми та вібронавантажені точки. Якщо несправність спричинена вібраційними навантаженнями, рекомендується використовувати метод перевірки вібрацією:

  • Обережно потрясіть ймовірно несправну частину датчика пальцем і перевірте, чи виникає несправність.
  • Обережно потрясіть роз'єм зверху вниз та з боку на бік.
  • Обережно похитайте джгут проводів у вертикальному та горизонтальному напрямках.
Самостійна перевірка блоку

1. Підключіть один роз'єм діагностичного тестера до діагностичного інтерфейсу OBD.

2. Підключіть другий роз'єм діагностичного тестера до персонального комп'ютера з встановленим програмним забезпеченням.

3. Увімкніть режим ON (Увімкнення) за допомогою пускового перемикача.

4. Запустіть діагностичне програмне забезпечення на комп'ютері (потрібне підключення комп'ютера до мережі) та натисніть Welcome to Enter (Ласкаво просимо).

Примітка:
Система відобразить повідомлення: Model: XX VIN code: XXXXXXXXXXXXXXXXX (Модель, VIN-номер).

5. Натисніть кнопку Confirm (Підтвердити).

6. Виберіть BCM.

7. Виберіть "Special Features" (Спеціальні можливості).

8. Виберіть “Self-inspection of ECU” (Перевірка блоку ECU (електронний блок керування)).

Примітка:
Дотримуйтесь підказок системи.

Програмування та налаштування модулів автомобіля

Запобіжні заходи при програмуванні

Перш ніж приступати до програмування блоку керування, забезпечте дотримання наступних умов напруги електричної системи автомобіля:

1. Система заряджання має бути повністю справною. Перш ніж програмувати блок керування, необхідно усунути несправності системи заряджання.

2. Напруга акумулятора повинна бути вище 12 В, але нижче 16 В. Якщо напруга акумулятора занадто низька, батарею необхідно зарядити до початку програмування блоку керування.

3. Забороняється під'єднувати зарядний пристрій до акумулятора, підключеного до бортової мережі автомобіля. Некоректна напруга в системі або коливання напруги в бортовій мережі, спричинені роботою зарядного пристрою, можуть призвести до збою програмування або пошкодження блоку керування.

4. Вимкніть всі споживачі електроенергії в автомобілі, включаючи:

  • Освітлення салону.
  • Система опалення, вентиляції та кондиціювання повітря (HVAC).
  • Вентилятор двигуна, що охолоджує, аудіосистема і т. д.

- Пусковий перемикач має бути у правильному положенні. Якщо на діагностичному тестері не вказано інше, положення пускового перемикача не можна змінювати під час програмування.

- Переконайтеся, що всі прилади надійно підключені.

- Не чіпайте джгут проводів діагностичного приладу під час програмування. Ненавмисне порушення передачі даних може призвести до збою програмування або пошкодження блоку керування.

Заміна контролера

Примітка:
Такі операції, як запис даних до блоку управління, повинні виконуватися після заміни контролера.

1. Підключіть один роз'єм діагностичного тестера до діагностичного інтерфейсу OBD.

2. Підключіть другий роз'єм діагностичного тестера до персонального комп'ютера з встановленим програмним забезпеченням.

3. Увімкніть режим ON (Увімкнення) за допомогою пускового перемикача.

4. Запустіть діагностичне програмне забезпечення на комп'ютері (потрібне підключення комп'ютера до мережі) та натисніть Welcome to Enter (Ласкаво просимо).

Примітка:
Система відобразить повідомлення: Model: XX VIN code: XXXXXXXXXXXXXXXXX (Модель, VIN-номер).

5. Натисніть кнопку Confirm (Підтвердити).

6. Виберіть систему.

7. Виберіть "Write data" (Запис даних).

Примітка:
Меню "Write Data" включає наступні пункти: "One-key Configuration" (Конфігурація однією кнопкою), "Onekey Backup" (Резервне копіювання однією кнопкою), "Vehicle Name" (Модель автомобіля), "Vehicle Identification Code (VIN)" (VIN-номер автомобіля), "System Name" (Дата установки блоку ECU), "Anti-theft KEY" (Ключ протиугінної системи), "Erase Anti-theft KEY" (Стерти ключ протиугінної системи), "Network Topology Configuration 2" (Конфігурація топології мережі 2), "Network Node Configuration Code-Code Input" (Код) Configuration Code-Code Input (Код конфігурації функцій – введення коду) (залежно від конкретного блоку управління, функції меню на вашому пристрої можуть відрізнятися від представлених тут). Виберіть дані, які потрібно записати. Як приклад розглянемо запис моделі автомобіля.

8. Виберіть "Vehicle Name" (Модель автомобіля).

Примітка:
Система відобразить повідомлення: Поточна модель автомобіля: XXXXX.

9. Натисніть Confirm (Підтвердити).

10 Введіть дані.

Примітка:
Система відобразить повідомлення: Please enter the vehicle name (Введіть модель автомобіля).

11. Натисніть Confirm (Підтвердити).

12. Введіть дані.

Примітка:
Система відобразить повідомлення: Please enter the vehicle name again (Введіть модель автомобіля знову).

13. Натисніть Confirm (Підтвердити).

Примітка:
Система відобразить повідомлення: Натисніть, щоб вибрати, що ви натиснули: xxx, натисніть кнопку , щоб зареєструвати цю функцію, щоб зробити, натисніть «Yes», ​​щоб виконати поточний крок, інші натисніть «Ні», щоб відновити. (Ви ввели: xxx, перевірте правильність введених даних. Якщо все правильно, натисніть «Yes» (Так) для переходу до наступного етапу, для повторного введення натисніть «No» (Ні)).

14. Натисніть Yes (Так), щоб перейти до наступного етапу.

Примітка:
Система відобразить повідомлення: Operations are in progress, please wait... (Виконується операція, зачекайте).

15. Функція Write Data (Запис даних) виконана.

Зчитування кодів DTC

1. Підключіть один роз'єм діагностичного тестера до діагностичного інтерфейсу OBD.

2. Підключіть другий роз'єм діагностичного тестера до персонального комп'ютера з встановленим програмним забезпеченням.

3. Увімкніть режим ON (Увімкнення) за допомогою пускового перемикача.

4. Запустіть діагностичне програмне забезпечення на комп'ютері (потрібне підключення комп'ютера до мережі) та натисніть Welcome to Enter (Ласкаво просимо).

Примітка:
Система відобразить повідомлення: Model: XX VIN code: XXXXXXXXXXXXXXXXX (Модель, VIN-номер).

5. Натисніть кнопку Confirm (Підтвердити).

6. Виберіть систему.

7. Виберіть «Read DTC» (Читання коду DTC).

Примітка:
Під час виконання функції "Read DTC" (читання коду DTC) зчитується код DTC і читається бібліотека кодів DTC. Виберіть потрібну функцію.

8. Виберіть «Read DTC» (Читання коду DTC).

Примітка:
Система відобразить: Current DTC: XXXX Fault name: XXXX (Поточний код DTC, Найменування несправності).

9. Натисніть «Confirm» (Підтвердити) і перевірте, чи буде завершено функцію «Read DTC» (Читання коду DTC).

Видалення кодів DTC

1. Підключіть один роз'єм діагностичного тестера до діагностичного інтерфейсу OBD.

2. Підключіть другий роз'єм діагностичного тестера до персонального комп'ютера з встановленим програмним забезпеченням.

3. Увімкніть режим ON (Увімкнення) за допомогою пускового перемикача.

4. Запустіть діагностичне програмне забезпечення на комп'ютері (потрібне підключення комп'ютера до мережі) та натисніть Welcome to Enter (Ласкаво просимо).

Примітка:
Система відобразить повідомлення: Model: XX VIN code: XXXXXXXXXXXXXXXXX (Модель, VIN-номер).

5. Натисніть кнопку Confirm (Підтвердити).

6. Виберіть систему.

7. Виберіть пункт «Clear DTC» (Видалення коду DTC).

Примітка:
Система відобразить повідомлення: Clear DTC? (Видалити код DTC?) Виберіть [Yes] (Так), щоб видалити код DTC або [No] (Ні), щоб вийти без змін. Перед видаленням коду DTC вимкніть двигун та увімкніть замок запалювання.

8. Натисніть Yes (Так).

Примітка:
Система відобразить повідомлення: DTC cleared (Код DTC видалено).

9. Натисніть кнопку "Confirm" (Підтвердити) та переконайтеся, що функція "Clear DTC" (Видалення коду DTC) буде завершена.

Перегляд потоку даних

1. Підключіть один роз'єм діагностичного тестера до діагностичного інтерфейсу OBD.

2. Підключіть другий роз'єм діагностичного тестера до персонального комп'ютера з встановленим програмним забезпеченням.

3. Увімкніть режим ON (Увімкнення) за допомогою пускового перемикача.

4. Запустіть діагностичне програмне забезпечення на комп'ютері (потрібне підключення комп'ютера до мережі) та натисніть Welcome to Enter (Ласкаво просимо).

Примітка:
Система відобразить повідомлення: Model: XX VIN code: XXXXXXXXXXXXXXXXX (Модель, VIN-номер).

5. Натисніть кнопку Confirm (Підтвердити).

6. Виберіть систему.

7. Виберіть "Read Data Flow" (Читання потоку даних).

8. Виберіть поток даних.

Примітка:
Якщо потрібно, виберіть один або кілька потоків даних або виберіть всі потоки даних одним клацанням миші.

9. Натисніть кнопку «ОК».

10. Ознайомтеся з інформацією про потік даних.

Примітка:
Під сторінкою View Data Flow доступні такі функції: Reset (Скинути), Previous Page (Попередня сторінка), Next Page (Наступна сторінка), Save (Зберегти), History (Історія), Graph (Графік), Print (Друк), Freeze (Знімок екрана) та Return (Повернення). Вибір тієї чи іншої функції визначається поточною ситуацією.

11. Функція Read Data Flow (Читання потоку даних) виконана.

Перевірка спрацьовування

1. Підключіть один роз'єм діагностичного тестера до діагностичного інтерфейсу OBD.

2. Підключіть другий роз'єм діагностичного тестера до персонального комп'ютера з встановленим програмним забезпеченням.

3. Увімкніть режим ON (Увімкнення) за допомогою пускового перемикача.

4. Запустіть діагностичне програмне забезпечення на комп'ютері (потрібне підключення комп'ютера до мережі) та натисніть Welcome to Enter (Ласкаво просимо).

Примітка:
Система відобразить повідомлення: Model: XX VIN code: XXXXXXXXXXXXXXXXX (Модель, VIN-номер).

5. Натисніть кнопку Confirm (Підтвердити).

6. Виберіть систему.

7. Виберіть «Action test» (Перевірка спрацьовування).

Примітка:
Для перевірки спрацьовування доступні різні опції. Вибір конкретної опції залежить від ситуації.

8. Виберіть дію, що перевіряється.

9. Введіть значення.

Примітка:
Система відобразить повідомлення: Range of value entered: X-XX (Визначена величина повинна бути з цим значенням) (Дозволений діапазон введення значення).

10. Натисніть «Confirm» (Підтвердити) і перевірте завершення перевірки спрацьовування.

Зчитування інформації про версію

1. Підключіть один роз'єм діагностичного тестера до діагностичного інтерфейсу OBD.

2. Підключіть другий роз'єм діагностичного тестера до персонального комп'ютера з встановленим програмним забезпеченням.

3. Увімкніть режим ON (Увімкнення) за допомогою пускового перемикача.

4. Запустіть діагностичне програмне забезпечення на комп'ютері (потрібне підключення комп'ютера до мережі) та натисніть Welcome to Enter (Ласкаво просимо).

Примітка:
Система відобразить повідомлення: Model: XX VIN code: XXXXXXXXXXXXXXXXX (Модель, VIN-номер).

5. Натисніть кнопку Confirm (Підтвердити).

6. Виберіть систему.

7. Виберіть Version information (Інформація про версію).

Примітка:
Система відобразить: найменування автомобіля, ідентифікаційний номер програмного забезпечення початкового завантаження, номер за каталогом, дату виготовлення блоку ECU, заводський номер блоку ECU, ідентифікаційний номер автомобіля (VIN), номер версії апаратного забезпечення блоку ECU, номер версії програмного забезпечення блоку ECU, код оновлення прошивки блоку дату встановлення блоку ECU, тип видання, номер версії калібрування програмного забезпечення.

8. Натисніть «Confirm» (Підтвердити) і перевірте, чи буде завершено функцію «Read Version Information» (Читання інформації про версію).

Скидання блоку ECU

1. Підключіть один роз'єм діагностичного тестера до діагностичного інтерфейсу OBD.

2. Підключіть другий роз'єм діагностичного тестера до персонального комп'ютера з встановленим програмним забезпеченням.

3. Увімкніть режим ON (Увімкнення) за допомогою пускового перемикача.

4. Запустіть діагностичне програмне забезпечення на комп'ютері (потрібне підключення комп'ютера до мережі) та натисніть Welcome to Enter (Ласкаво просимо).

Примітка:
Система відобразить повідомлення: Model: XX VIN code: XXXXXXXXXXXXXXXXX (Модель, VIN-номер).

5. Натисніть кнопку Confirm (Підтвердити).

6. Виберіть систему.

7. Виберіть «Скинути блок ECU».

Примітка:
Функція скидання блоку ECU включає як програмний скидання блоку ECU, так і апаратний. Нижче наведено процедуру програмного скидання блоку ECU. Апаратне скидання блоку ECU виконується аналогічно до процедури програмного скидання блоку ECU.

8. Виберіть програму «ECU Software Reset» (Програмне скидання блоку ECU).

Примітка:
Система відобразить повідомлення: Reset? (Скинути?)

9. Натисніть Yes (Так), щоб запустити скидання блоку ECU.

Зчитування стоп-кадрів

1. Підключіть один роз'єм діагностичного тестера до діагностичного інтерфейсу OBD.

2. Підключіть другий роз'єм діагностичного тестера до персонального комп'ютера з встановленим програмним забезпеченням.

3. Увімкніть режим ON (Увімкнення) за допомогою пускового перемикача.

4. Запустіть діагностичне програмне забезпечення на комп'ютері (потрібне підключення комп'ютера до мережі) та натисніть Welcome to Enter (Ласкаво просимо).

Примітка:
Система відобразить повідомлення: Model: XX VIN code: XXXXXXXXXXXXXXXXX (Модель, VIN-номер).

5. Натисніть кнопку Confirm (Підтвердити).

6. Виберіть систему.

7. Виберіть "Read Freeze frame" (Зчитування стоп-кадра).

8. Зчитування стоп-кадра завершено.

Прошивка блоку ECU

1. Підключіть один роз'єм діагностичного тестера до діагностичного інтерфейсу OBD.

2. Підключіть другий роз'єм діагностичного тестера до персонального комп'ютера з встановленим програмним забезпеченням.

3. Увімкніть режим ON (Увімкнення) за допомогою пускового перемикача.

4. Запустіть діагностичне програмне забезпечення на комп'ютері (потрібне підключення комп'ютера до мережі) та натисніть Welcome to Enter (Ласкаво просимо).

Примітка:
Система відобразить повідомлення: Model: XX VIN code: XXXXXXXXXXXXXXXXX (Модель, VIN-номер).

5. Натисніть кнопку Confirm (Підтвердити).

6. Виберіть систему.

7. Виберіть "ECU Flashing" (Прошивка блоку ECU).

Примітка:
Система відобразить повідомлення: Please turn the ignition switch to ON position, and ensure that the engine is off and the vehicle is stacionary. Continue flashing? (Переведіть замок запалювання в положення ON (ВКЛ) і переконайтеся, що двигун вимкнений, а автомобіль нерухомий. Почати прошивку?)

8. Виберіть Yes (Так).

Примітка:
Система відобразить повідомлення: Please select the first file to be flashed (Виберіть перший файл, що прошивається).

9. Натисніть Yes (Так).

Примітка:
Система відобразить повідомлення: Please open the file to be flashed (Відкрийте файл, що прошивається).

10. Виберіть Open (Відкрити). Чи потрібно також прошити інші файли? Якщо так, перейдіть до п. 9, якщо ні – то до п.п. 11.

11. Натисніть No (Ні).

Примітка:
Система відобразить повідомлення: The files you have selected are as follows. Do you want to continue the flashing? (Ви вибрали наступні файли. Почати прошивку?)

12. Натисніть Yes (Так).

13. Функція ECU Flashing (Прошивка блоку ECU) виконана.

Зняття та встановлення

Заміна блоку BCM

1. Відкрийте капот двигуна.

2. Від'єднайте кабель від негативного виведення акумулятора.

3. Зніміть кришку приладової панелі з боку водія в зборі.

4. Зніміть декоративну ліву накладку з панелі приладів.

5. Зніміть нижню ліву захисну накладку приладової панелі в зборі.

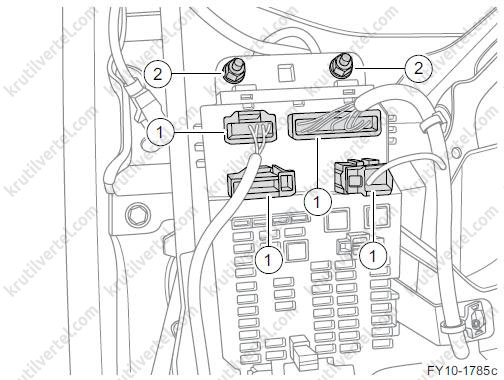

6. Від'єднайте роз'єм (1) джгута проводів блоку реле комбінації приладів у зборі.

7. Відкрутіть дві гайки (2), що з'єднують блок реле комбінації приладів у зборі з поперечкою панелі приладів, і вийміть блок реле комбінації приладів у зборі.

Примітка:
Момент затягування під час встановлення: 9 Н·м.

комп'ютер Geely Xingyue з 2019 року, інтегрована система Geely Tugella з 2019 року, комп'ютер Джилі Тугелла з 2019 року

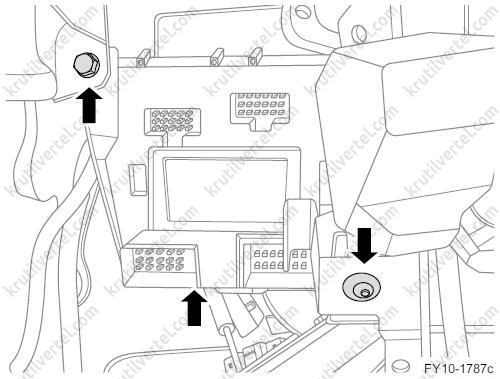

8. Від'єднайте гніздо дроту блоку BCM.

комп'ютер Geely Xingyue з 2019 року, інтегрована система Geely Tugella з 2019 року, комп'ютер Джилі Тугелла з 2019 року

9. Відкрутіть дві кріпильні гайки, що з'єднують блок BCM з каркасом панелі приладів, зріжте стяжний хомут джгута проводів і зніміть блок BCM.

Примітка:
Момент затягування під час встановлення: 9 Н·м.

комп'ютер Geely Xingyue з 2019 року, інтегрована система Geely Tugella з 2019 року, комп'ютер Джилі Тугелла з 2019 року

10. Встановлюйте в порядку, зворотному зняття.

Заміна шлюзу

1. Відкрийте капот двигуна.

2. Від'єднайте кабель від негативного виведення акумулятора.

3. Зніміть кришку ящика рукавички в зборі.

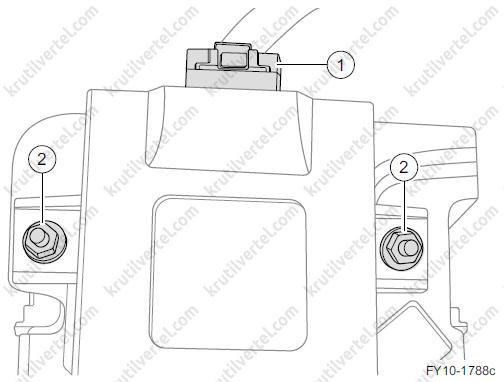

4. Від'єднайте роз'єм (1) джгута проводів шлюзу.

5. Відкрутіть дві кріпильні гайки (2), що з'єднують шлюз та кронштейн контролера PEPS у зборі, та зніміть шлюз.

Примітка:
Момент затягування під час встановлення: 6 Н·м.

комп'ютер Geely Xingyue з 2019 року, інтегрована система Geely Tugella з 2019 року, комп'ютер Джилі Тугелла з 2019 року

6. Встановлюйте в порядку, зворотному зняття.

На цьому вебсайті використовуються файли cookie. Натискаючи ПРИЙНЯТИ або залишаючись на ньому, ви дозволяєте нам використовувати файли cookie. Докладніше
Прийняти
