Двері Geely Xingyue / Tugella з 2019 року випуску (+ рестайлінг 2022)
Зазвичай користувачі нашого сайту знаходять цю сторінку за такими запитами:
кузов Geely, ремонт кузова Geely, кузовні розміри Geely, кузов Geely Tugella, ремонт кузова Geely Tugella, кузовні розміри Geely Tugella
5. Двері
Заміна циліндра дверного замка передніх дверей
1. Від'єднайте провід від негативного виведення акумулятора.

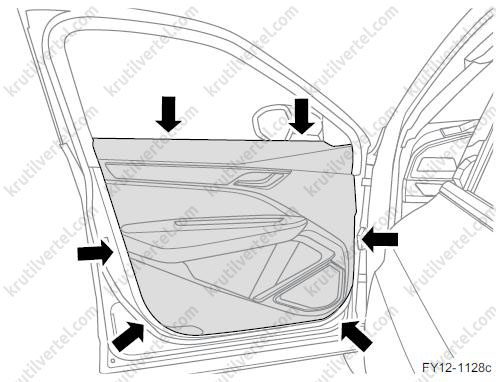

2. Зніміть внутрішню захисну панель дверей у зборі.

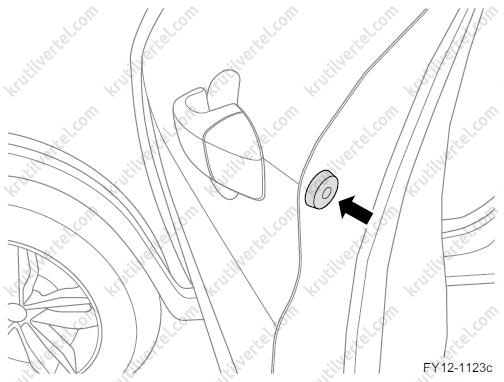

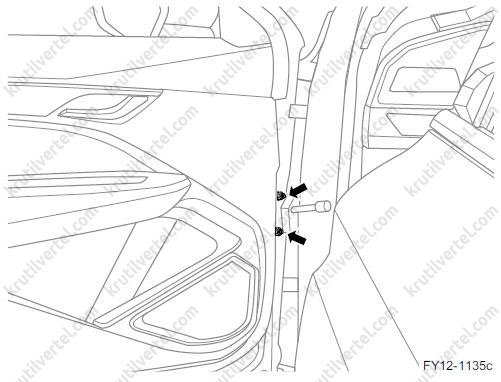

3. Підсуньте гумову кришку болтового отвору з боку передніх дверей та послабте кріпильний болт циліндра замка.

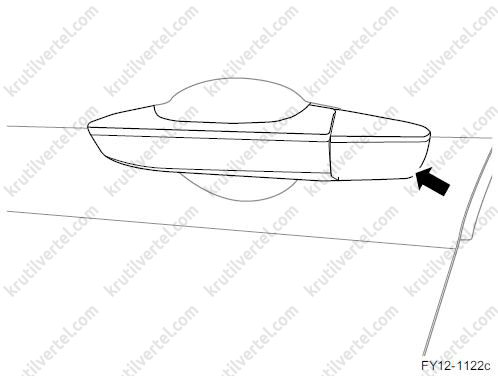

4. Підтягніть і відкрийте зовнішню кришку циліндра передніх дверей.

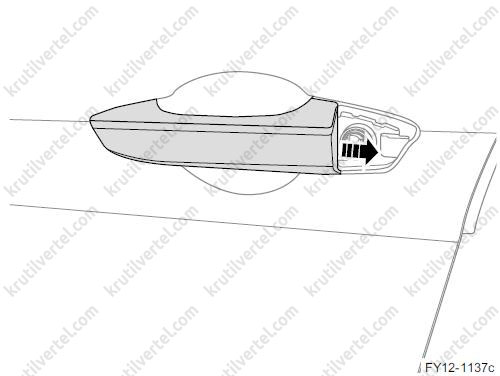

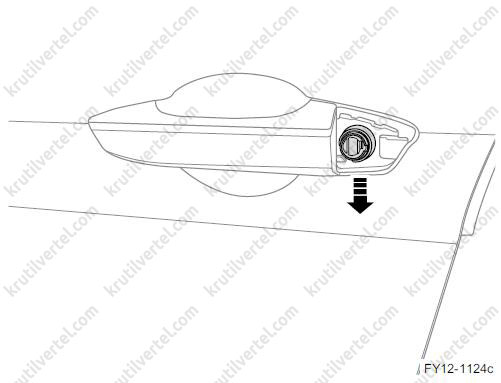

5. Вийміть замковий циліндр назовні.
5. Встановлюйте в порядку, зворотному зняття.
Заміна внутрішньої ручки дверей у зборі
1. Від'єднайте провід від негативного виведення акумулятора.
2. Зніміть внутрішню панель передніх дверей у зборі.

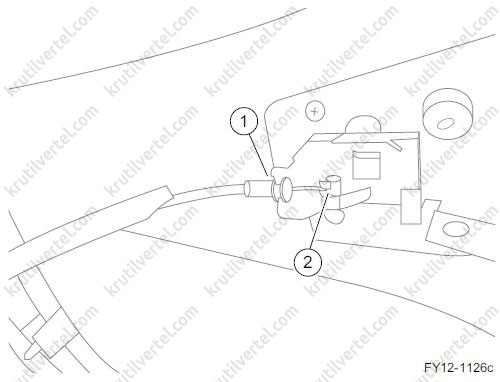

3. Від'єднайте внутрішній трос відмикання дверей у зборі від внутрішньої ручки дверей.

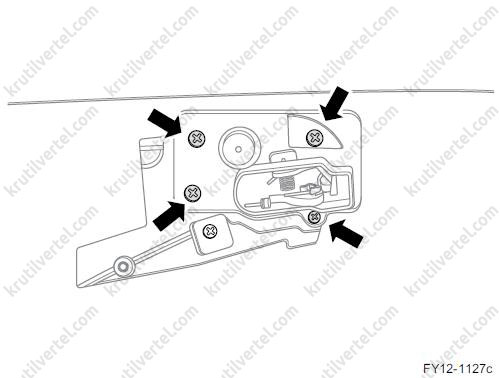

4. Викрутіть чотири кріпильні болти внутрішньої ручки дверей у зборі та від'єднайте внутрішню ручку дверей у зборі.
5. Встановлюйте в порядку, зворотному зняття.
